Как подключить кнопку печки на ниве 21213
Лада 2107 STOKE STYLE♔ › Бортжурнал › Клавиша печки НИВА (с подсветкой), в классику
Загорелся такой темой, что хочу установить клавиши с подсветкой.
Первой решил заменить клавишу печки.
Пройдя по магазинам, обнаружил кнопку с подсветкой, только в одном.
Отличается она от обычной только лишь тем что сам символ подсвечивается,и тем что нивовская клавиша 5 контактная (² контакта на лампочку).
Что бы символ светился, нужно подключить лампочку (те самые 2 контакта).то есть плюс и минус.
*Минус можно взять от самой кнопки — сине-черный провод.(сделать перемычку)
*Плюс- либо от прикуривателя, либо от плюса клавиши обогрева стекла ( белый провод).
1.До начала, работ желательно снять клеммы с аккумулятора.
2.Для удобства открутить пепельницу, и так же открутить и немного отодвинуть щиток приборов.что бы был доступ к жгуту проводки.
3.Изготавливаем перемычку. С сине-черного провода откусываем клемму «мама»,берем небольшой кусок провода, и соединяем вместе, и устанавливаем новые клеммы «мамы»
4.подсоединяем к минусу
5.Осталось подсоединить плюс. Для этого берем провод по длинее, на один конец так же устанавливаем клемму «маму«.
6. второй конец пока оставляем свободный.
и протаскиваем его во внутрь панели.
7.верхнюю часть можно собирать, и установить кнопку на место.

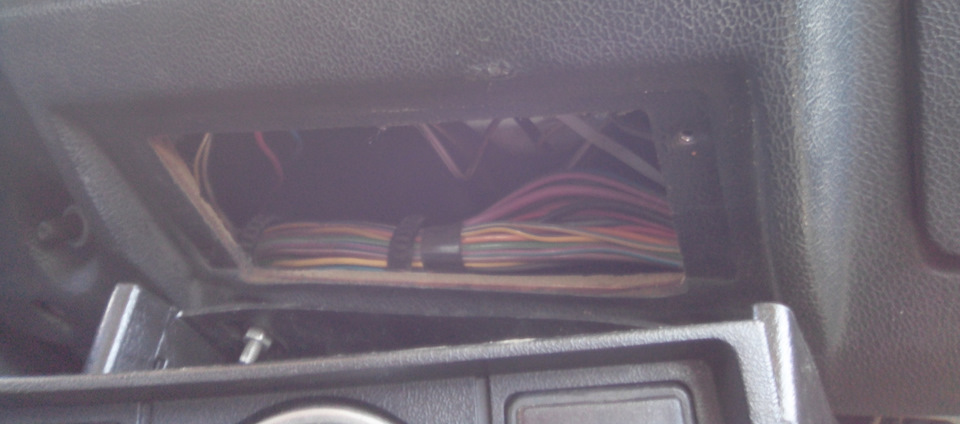

8.Далее протягиваем провод, через основной жгут, через хомуты.что бы не болтался.
9.…протягиваем до самой клавиши «включения обогрева стекла»
10.вытаскиваем кнопку с фишки, и на самой фишки находим белый провод
11.аккуратно вытаскиваем провод из фишки, не сломав ее, и далее как и в 3 пункте-откусываем клемму, и соединяем провод от фишки, с проводом от кнопки.
устанавливаем новую клемму «мама»,и устанавливаем обратно в фишку.
12.устанавливаем и собираем все на место, не забыв подсоединить клеммы аккумулятора.
Нажимаем клавишу включения габаритов, и вместе с габаритами и подсветкой приборки, у нас загорается и клавиша печки.
смотрим и любуемся результатом проделанной работой.
Лада 4×4 3D URBAN › Бортжурнал › отопитель — установка переключателя от ВАЗ 1118

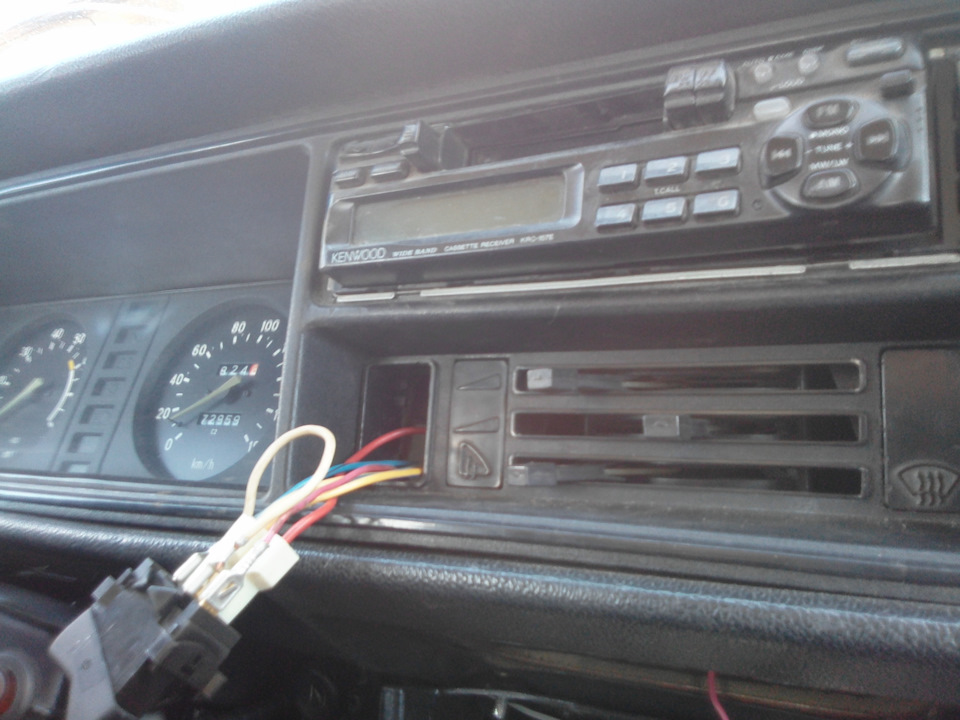

Началось всё с того, что решил я перенести установленный ранее переключатель из вот этой записи: www.drive2.ru/l/548682966490939415/, на новое и более логичное место, на бороду.
Кое как вставил его в индикаторную вставку, да ещё и не по центру, по другому не получалось никак.
Получилась фигня, даже замена крутилки на более маленькую не спасла ситуацию.
Может быть оно и смотрелось бы хорошо если бы крутилка была по центру вставки, но как я уже сказал, по центру никак не получалось не развалив к чертям эту вставку.
.
Смотрел, смотрел я на это и не вытерпел, решил поставить переключатель от ВАЗ 1118.
Идея установки этого переключателя не нова, публикую запись только потому, что в ней описано как можно его модернизировать.
Возможно кому-то информация пригодится.
.

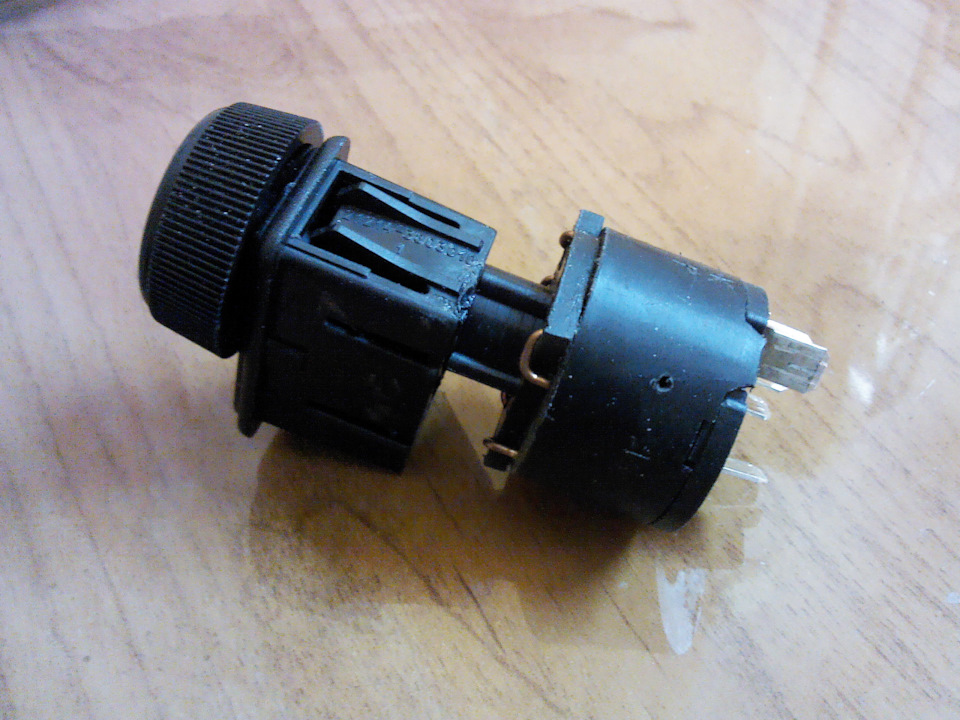

И так, имеем выключатель на 5 положений, с маркировкой 33.3769 (1118-3709608).
Всё бы хорошо, но у него есть нулевое положение когда все контакты разомкнуты.
Это меня категорически не устраивало, мне нужно чтоб выключатель регулировал скорости вентилятора но не останавливал его.
Переделываем — исключаем нулевое положение, делаем 4-х позиционный.
.
Разбирается выключатель не сложно.

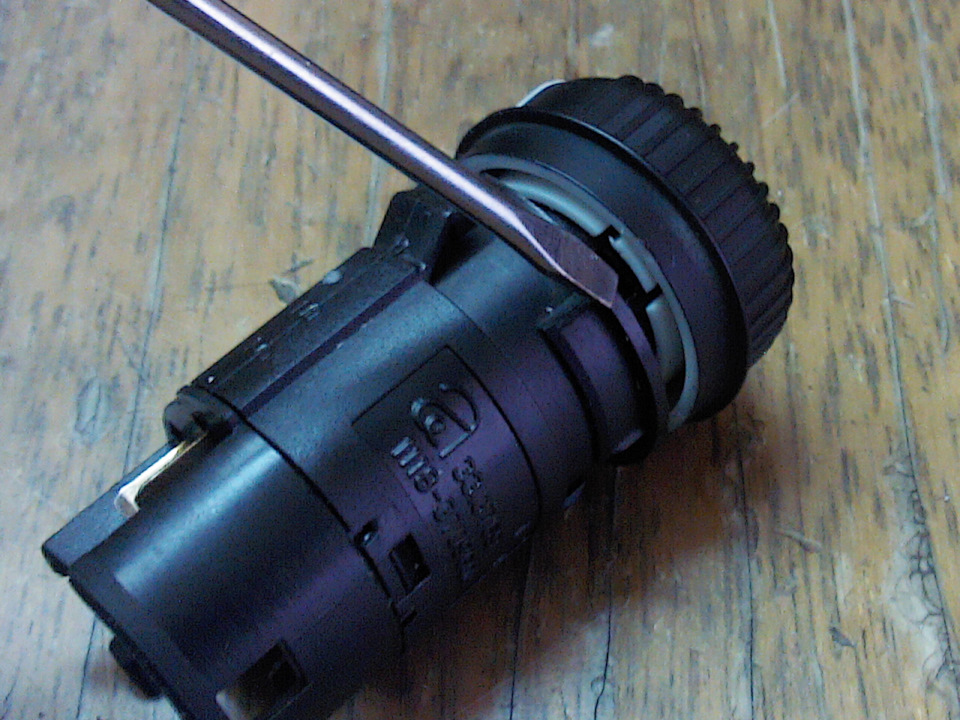

Первым делом снимаем крутилку, надавив тонкой отвёрткой на защёлки под ней, их две.

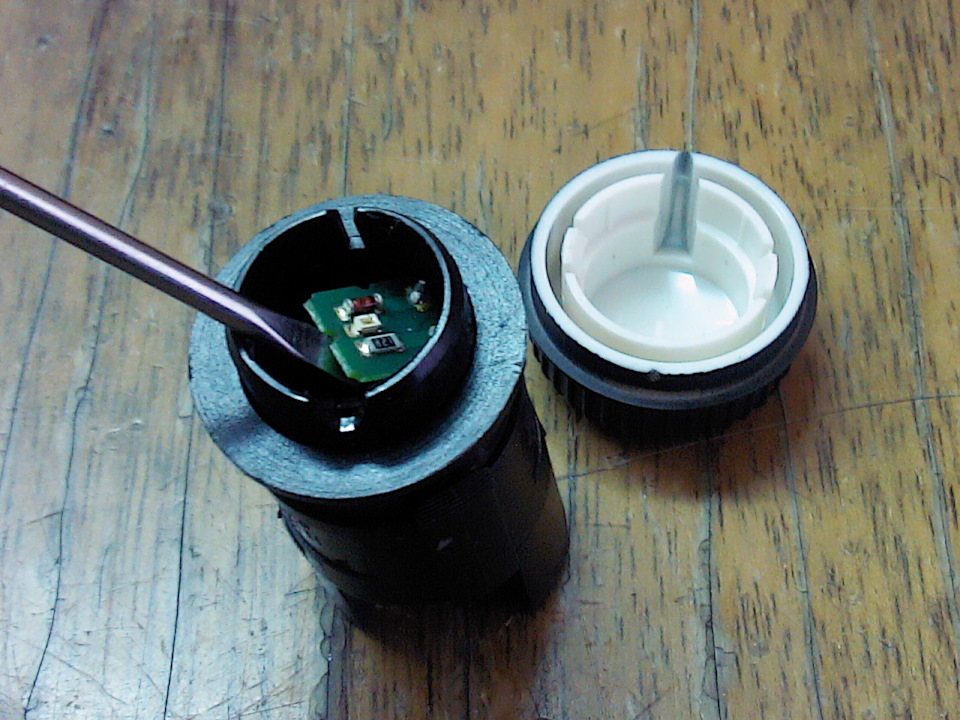

Затем чуть чуть без фанатизма подымаем (выгибаем вверх) плату со светодиодом, иначе механизм не вылезет.
(При обратной сборке, плату не забыть загнуть обратно).

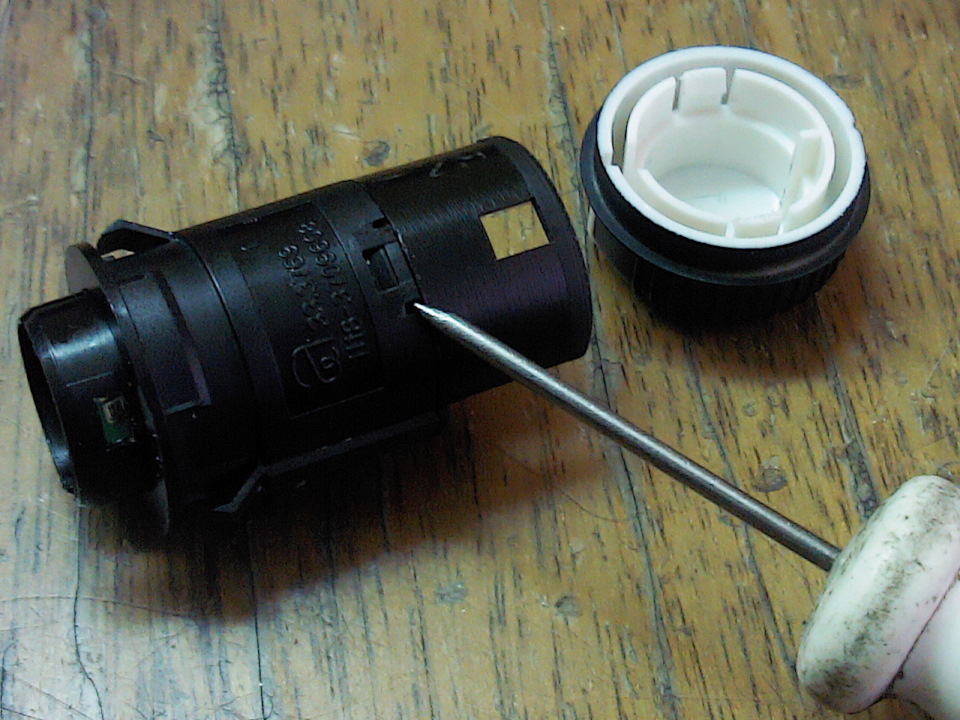

Потом, чем либо тонким подковыриваем пару защёлок на внешней стороне корпуса.

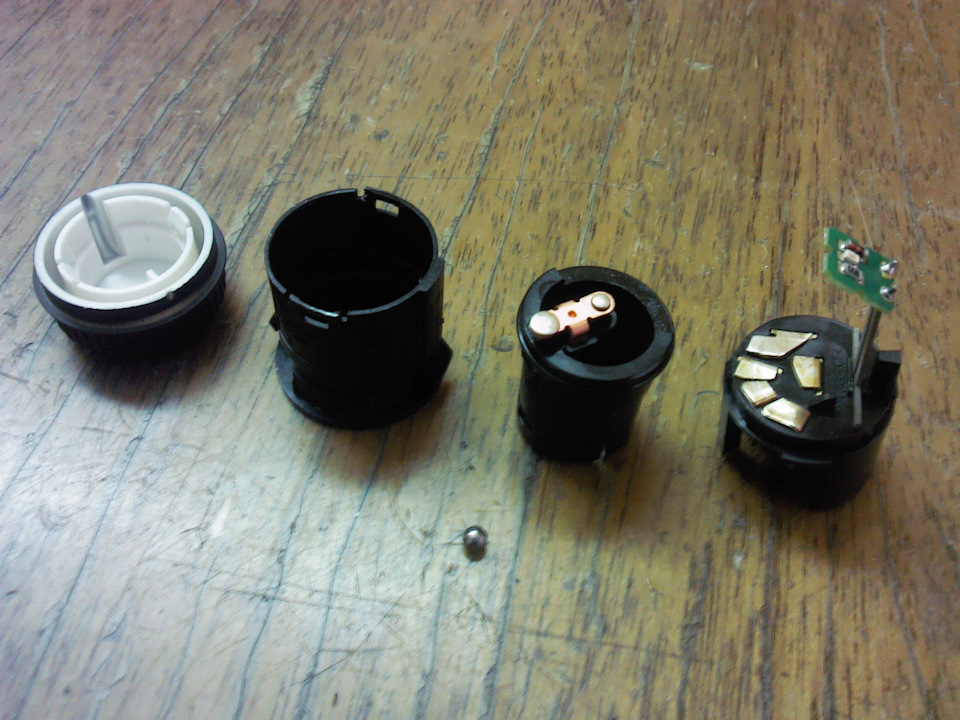

Получаем четыре составные части и шарик.
Долго крутил, вертел, перебрал в голове несколько вариантов реализации ограничения хода механизма.

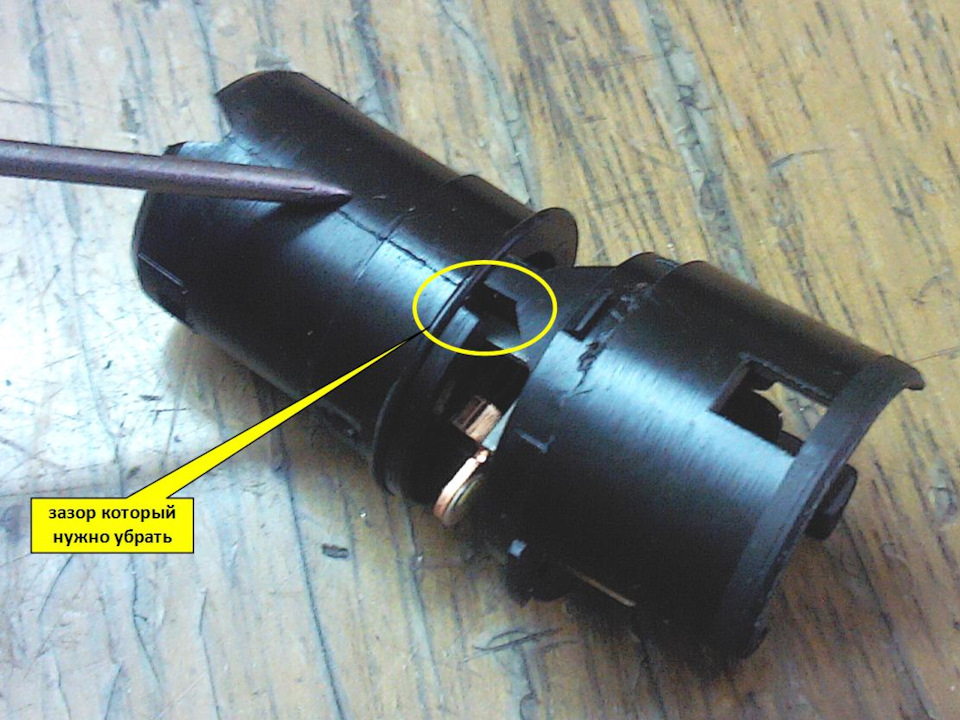

Необходимо было убрать вот этот зазор.
Надо что-то вставить в этот зазор, но так чтоб оно не мешало крутится механизму переключателя.
Решение такое.

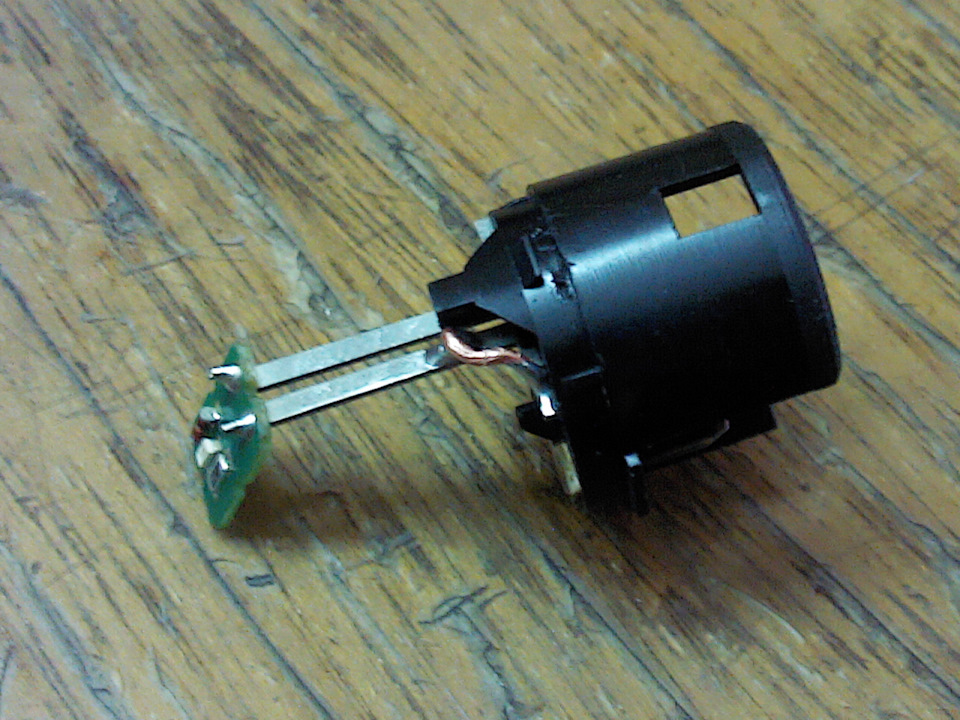

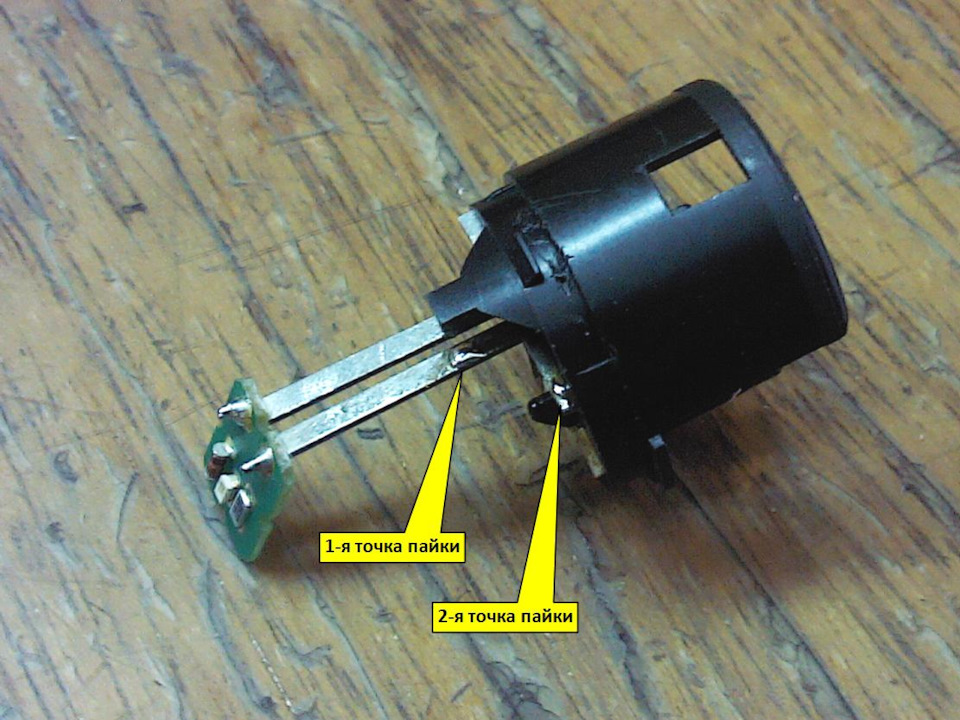

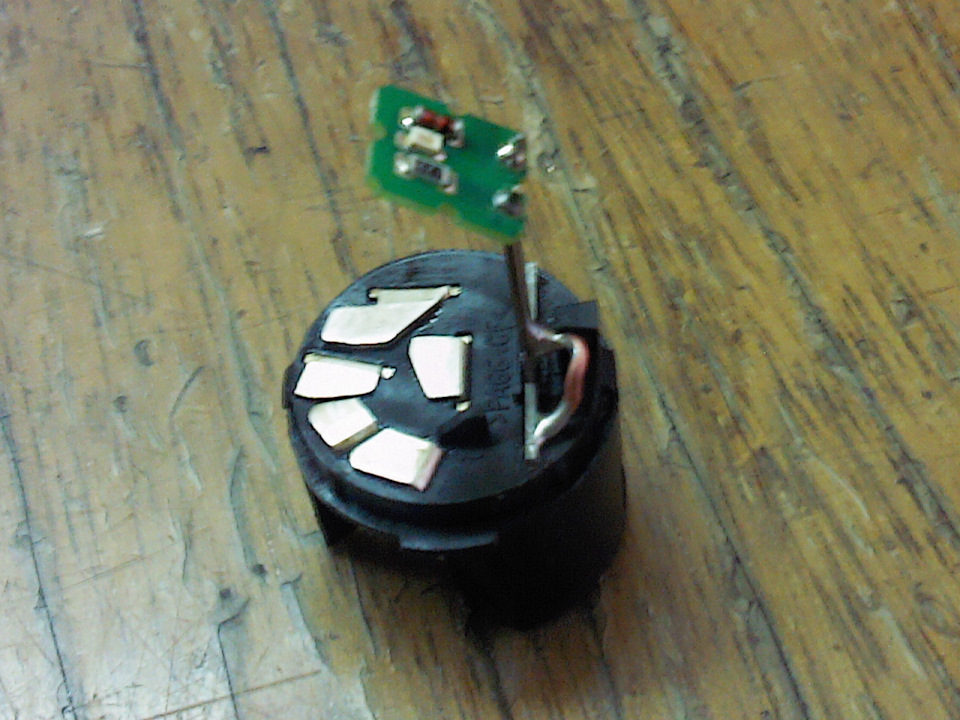

Делается две пайки на токоведущей шине светодиода подсветки.
Припаивается кусок хитровыгнутого толстого медного провода.
На сколько этот провод хитровыгнутый, видно на этом фото.
🙂
В принципе ничего сложного, с соблюдением всех правил пайки (зачистка, флюс, хороший прогрев) проволочная вставка держится надёжно.
Вобщем выключатель был успешно переделан.
.
ПРОДОЛЖЕНИЕ
Раз уж дело дошло до составления записи, попутно опишу как этот переключатель монтировался на панель.
.
Сначала был вырезан шаблон из бумаги, для разметки, по диаметру основного тела переключателя без выступов.
Диаметр шаблона 25мм.
Тут надо подходить к делу аккуратно, лучше НЕДОпилить, чем ПЕРЕпилить.
Болтающийся переключатель нам ни к чему.
.

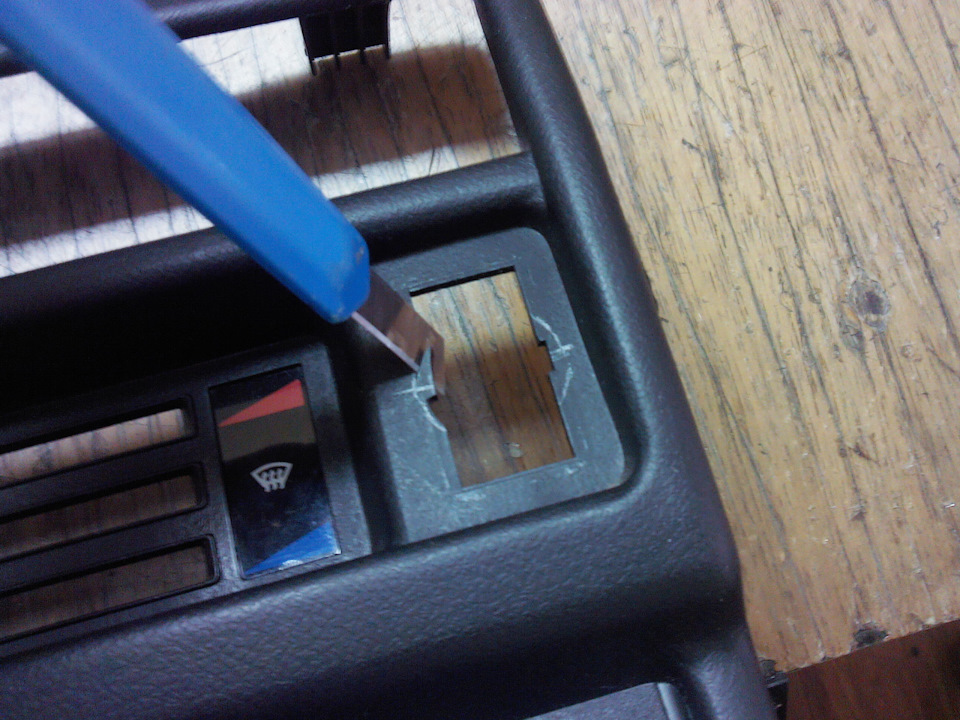

Аккуратно ножом для бумаги делается черновое отверстие — режется легко.

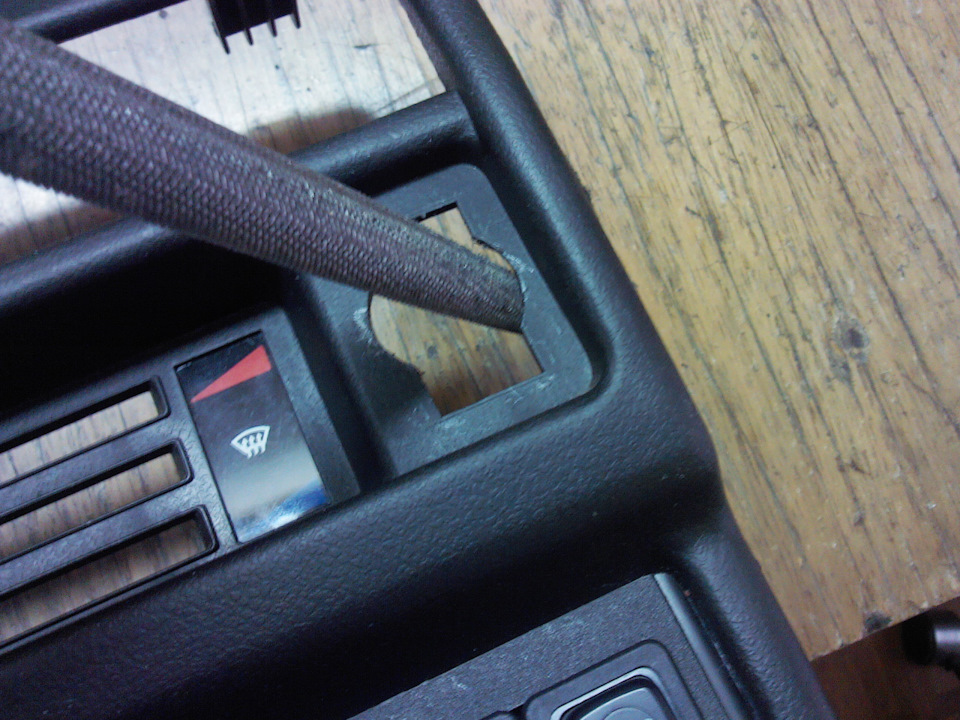

Затем, полукруглым напильником доводится до нужного, так чтоб переключатель пищал, но лез, а не со свистом залетал.
🙂

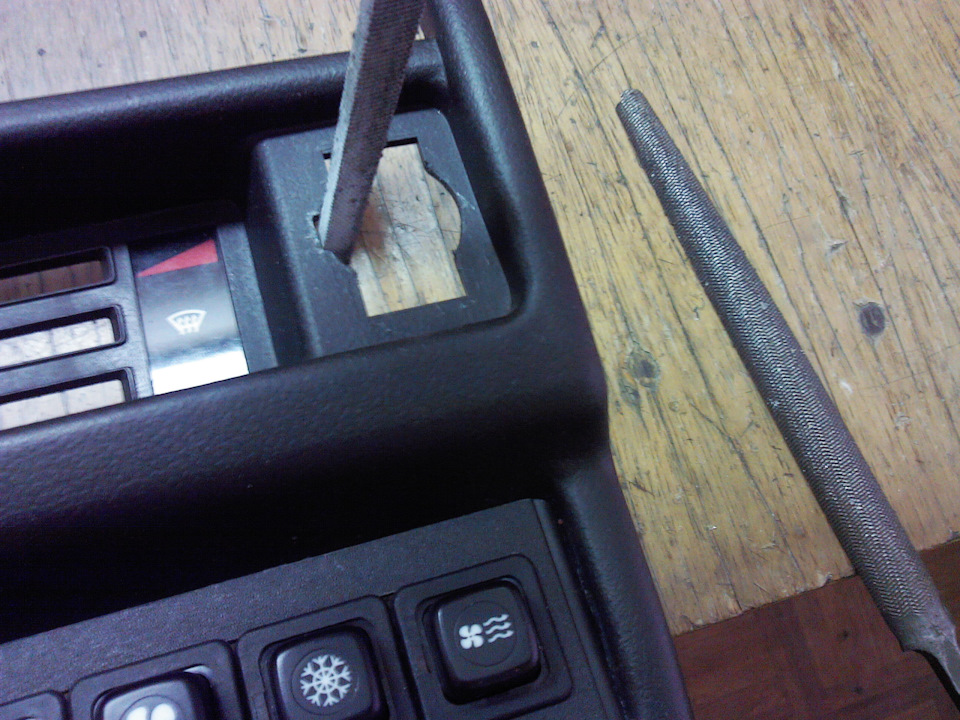

Далее квадратным напильником делается прямоугольный паз, не глубокий.

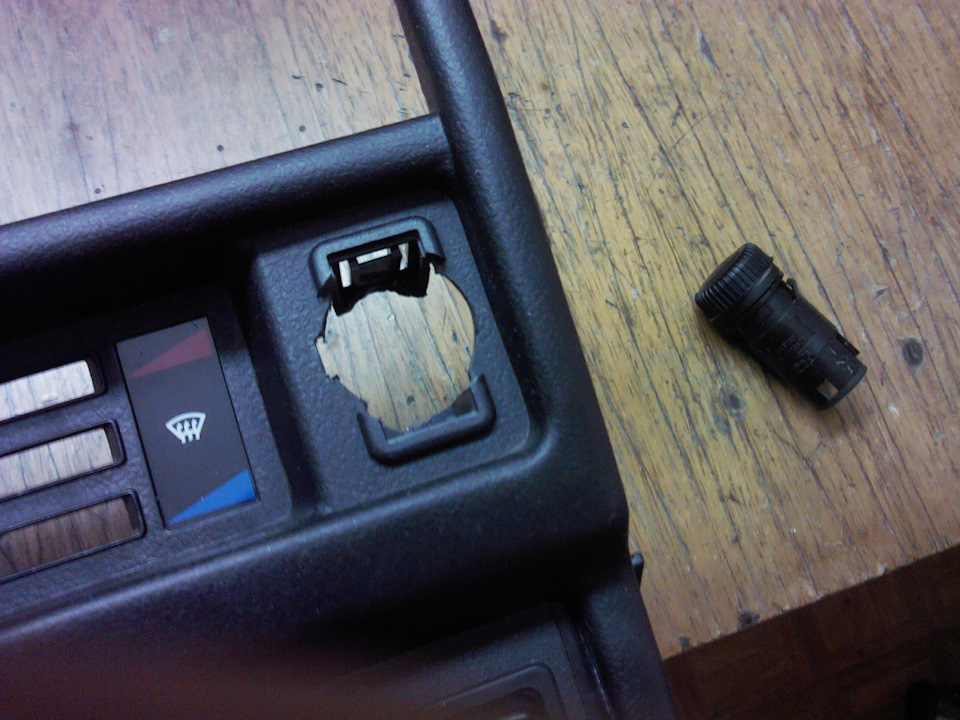

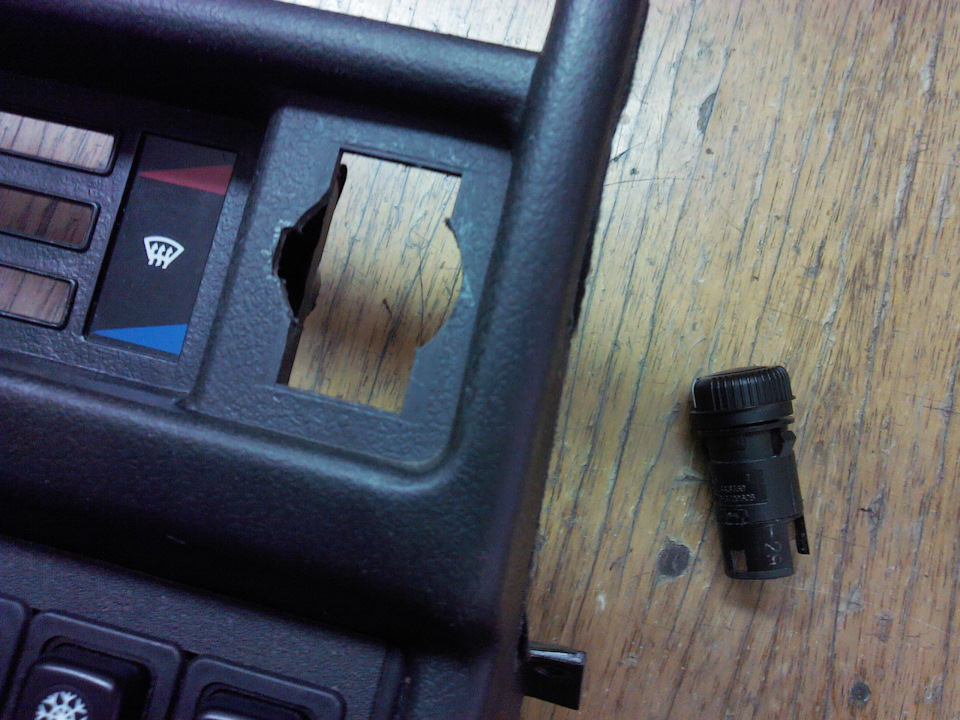

Получается вот такое отверстие.
Если всё сделано аккуратно в притирку, то выключатель садится очень крепко.
Как видно на фото, выше и ниже переключателя остались прямоугольные отверстия.
Сначала думал что либо наклеить, но потом сделал так.

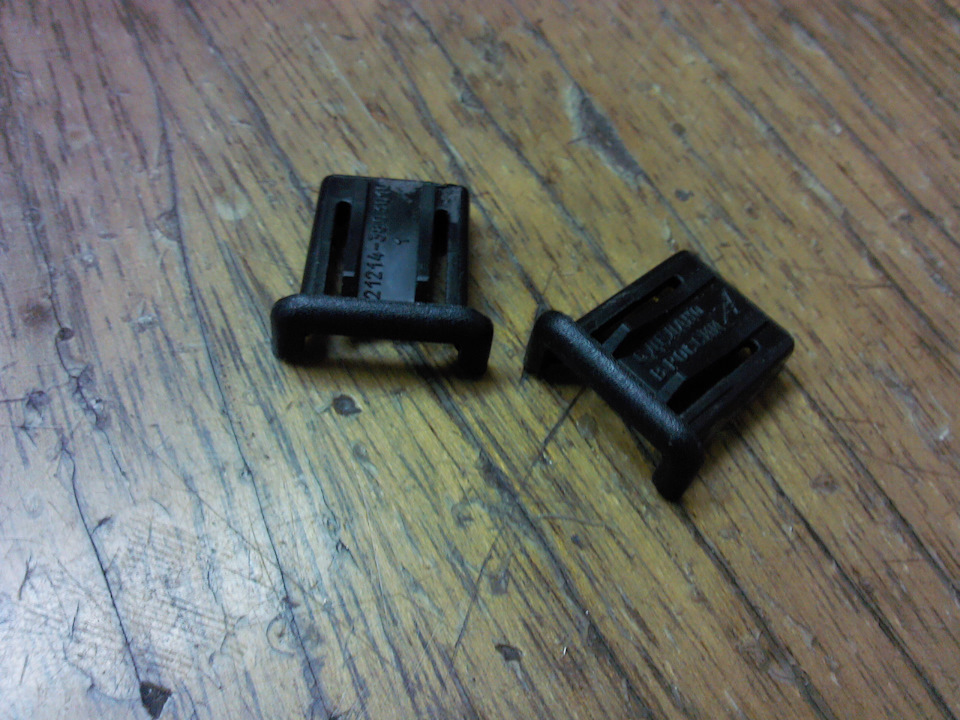

Распилил вставку которая раньше там стояла.
Если присмотреться, то видно что срезы вставок сделаны по контуру крутилки.

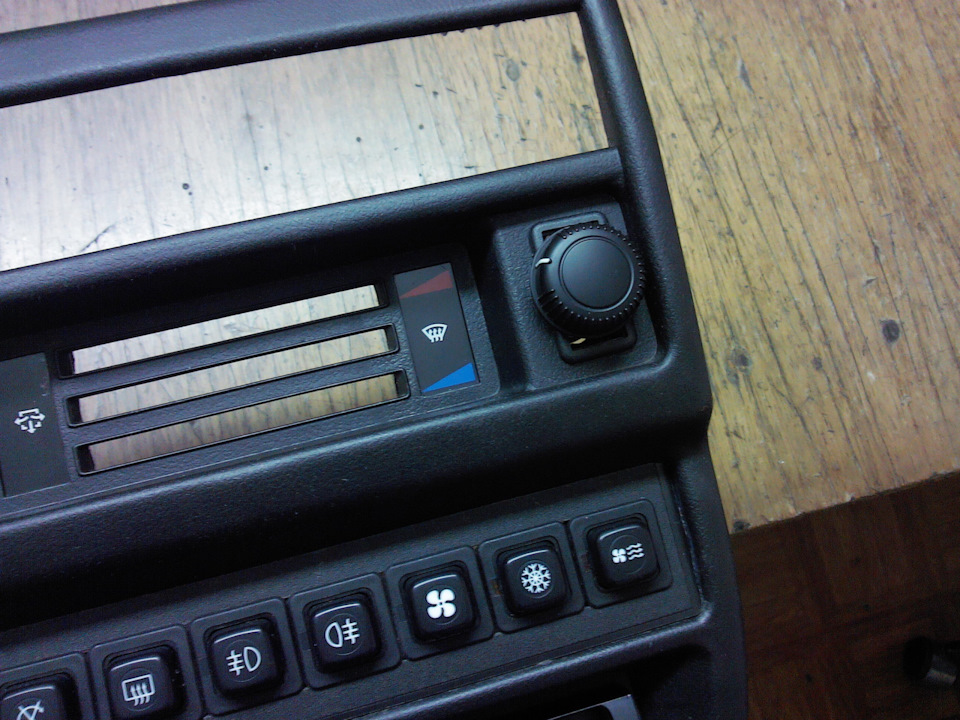

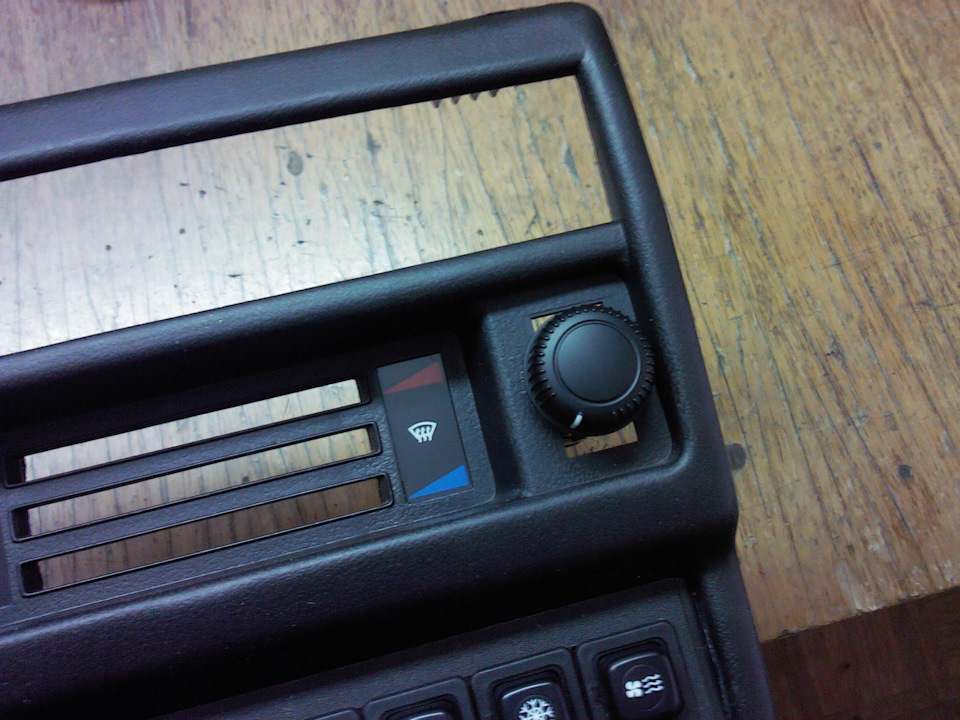

Теперь установленный переключатель смотрится поприятнее.

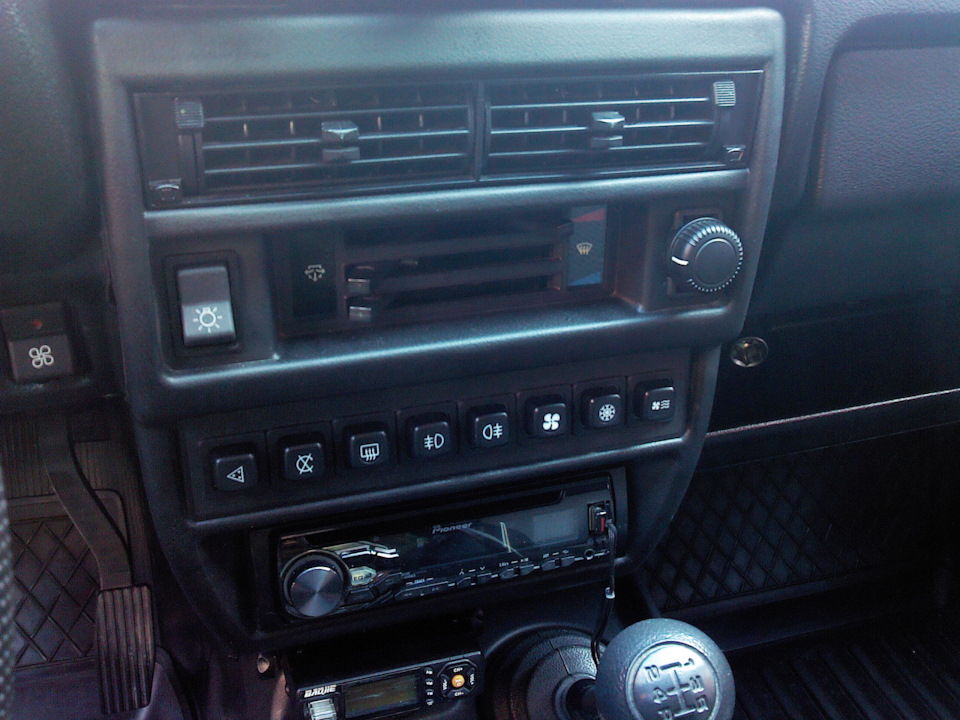

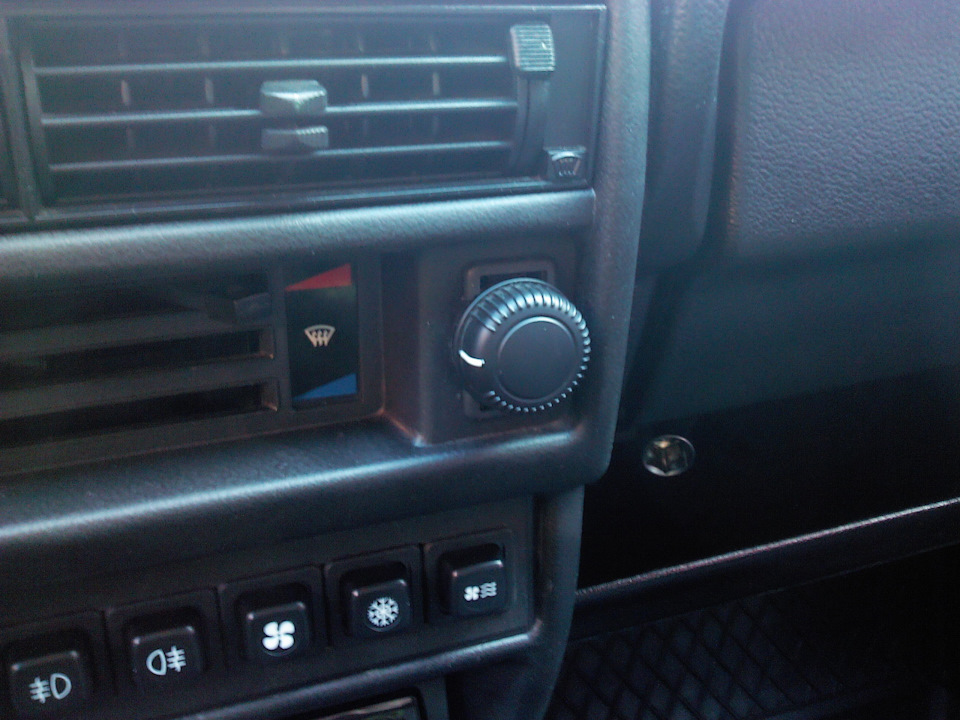

На машине это выглядит вот так.
При подключонной подсветке, светится только риска на крутилке.
Самостоятельная переделка печки на Ниве 21213 своими руками
Диагностирование неисправности
Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:
Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.
Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.
Второй вариант считается более предпочтительным. При самостоятельной сборке есть возможность в буквальном смысле персонализировать печку. Для выполнения работы своими руками понадобится посетить специализированный магазин или рынок для покупки запчастей.
При покупке выбираются оригинальные детали или аналоги. Главное, чтобы они имели сертификат качества. В противном случае поставить их нельзя. Нелишним будет переписать технические данные транспортного средства, чтобы не превысить рекомендованные заводом-изготовителем параметры.
Замена крана отопителя
Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля.
Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.
Очень важно тщательно отрегулировать тросик управления краном сразу, чтобы не заниматься этим потом на морозе.
Технические тонкости процедуры
Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.
Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:
- Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.
Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.
Замена вентилятора
Самая главная причина низкой температуры в машине – плохая работа вентилятора печки, нагнетающего теплый воздух через нее в салон. К тому же он, находясь непосредственно в салоне автомобиля, на повышенной скорости достаточно громко работает, неприятно свистит, особенно зимой. Поэтому его меняют на вентилятор от автомобиля ВАЗ-2108 («восьмерки»), который вместе с кожухом часто называют «улиткой».
Ставят его внутри воздуховода, так как он нуждается в обдуве.
Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.
Крайние отверстия для прохода воздуха в крышке капота нужно заклеить, чтобы вполовину уменьшить приток холодного воздуха через них к печке.
Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок.
Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.
А еще интересно: Как сделать усиленные ступицы на Ниву
Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!
Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем
Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей
После этого отсоединяем проводку моторчика и изымаем его из корпуса печки
Напоминаем, моторчик печки по сути неремонтопригоден и если он «завижжал» то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.
Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений. Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ. На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.
Оригинальные детали vs аналоги: практические советы
Как уже было сказано ранее, подобный выбор не отражается на качестве работы отопительной системы. При этом автослесари делают несколько оговорок. Тем, кто планирует использовать печки ВАЗ, нелишним будет проверить систему питания. У некоторых модификаций она отличается. Именно поэтому все действия согласуются с чертежами.
Допускается использование отопителя ВАЗ 2108 при условии соблюдения двух рекомендаций. Во-первых, посадочное гнездо на 1-2 см больше размера устройства. Дополнительная площадь снизит вибрационное воздействие. Во-вторых, переключатель устанавливается с учетом специфики отопительной системы ВАЗ. Меньше придется повозиться, когда необходима незначительная доработка системы.
Вентиляционная система обновляется за 1-2 часа в зависимости от степени износа движка.
Если установленная заводом-изготовителем «улитка» не имеет следов физического износа, необходимо только заменить сам «движок» отопителя.
Хуже, если заводская комплектация модели Шевроле имеет производственные дефекты. Рекомендуется полная замена устройства. Это сэкономит время.
Работа системы отопления определяет комфортность и безопасность езды. Водитель постоянно отслеживает эффективность работы системы. В случае появления посторонних шумов необходимо срочно провести технический осмотр.
Комплексная доработка печки/отопителя Нивы 4х4 (ВАЗ 2121, 2131)
Задавшись целью увеличить эффективность отопителя моей машины, я перечитал имеющиеся способы на форумах, и понял, что эти способы имеют некоторые недостатки, которые меня не устроили. Так, например, установка вентилятора от ВАЗ 2108 позволяет увеличить поток воздуха через отопитель и сопла обдува, но этот воздух берется с улицы, он ледяной, и поэтому салон начинает прогреваться только после полного прогрева двигателя. К тому же этот способ требует значительных переделок в конструкцию отопителя, а также затрат на покупку вентилятора. Далее расскажу про то, как доработать печку на Ниве своими руками без вложений и за короткое время.
Самостоятельная переделка печки на Ниве 21213 своими руками
Переделка печки на Ниве 21213 своими руками необходима при сбое в работе системы отопления автомобиля. Медлить с этим не стоит, ведь неравномерная термическая регуляция приводит к запотевшим стеклам или обледенению. В любом из указанных случаев ухудшается обзор происходящего на дороге. Неисправность вызывает износ отдельных элементов устройства или заводской брак.
Модернизация отопления Нивы не ограничивается заменой какой-то одной детали. К сожалению, для достижения нужного результата придется переделать большую часть этой системы, заменить некоторые узлы.
Доработка №1. Делаем забор воздуха из салона
Компоненты системы отопления и вентиляции
Вентилятор отопителя (МЭ-255) обеспечивает подачу воздуха в салон через воздуховоды. Его частота вращения регулируется трехпозиционным переключателем на панели.
Дополнительный резистор предназначен для уменьшения скорости вращения вентилятора (промежуточные скорости вращения).
Радиатор отопителя установлен в салоне под панелью в пластмассовом корпусе и служит для отдачи тепла салон.
А еще интересно: Тюнинг на Ваз Нива 4×4 (LADA Niva) купить с доставкой по РФ
Кран отопителя установлен на входе в радиатор печки и служит для регулировки потока тосола, который проходит черед него.
Рычаги управления заслонками служат для распределения воздушных потоков, которые направлены в салон, а также для управления краном отопителя.
Конструкция отопителя имеет ряд недостатков, например, сильный шум вентилятора, а также его низкая производительность. Об этой и других проблема расскажем в разделе доработок.
Ключевые слова: печка 4х4 | воздуховоды 4х4
Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..
Доработка №2. Увеличиваем производительность вентилятора
Также я несколько повысил эффективность работы штатного вентилятора отопителя. Дело в том, что зазор между лопастями вентилятора и диффузором составляет около 3 мм, да и ширина диффузора не более 15 мм, тогда как ширина лопастей вентилятора более 30 мм. Поэтому некоторая часть воздуха просачивается между лопастями и диффузором обратно, не позволяя создать большую разницу давления между областью всасывания и областью нагнетания.
Подготовительный этап
Прежде чем приступать к разборке конструкции и установке нового крана, необходимо точно установить причину возникшей проблемы. Часто протечки антифриза в салон появляются вследствие износа резиновых прокладок, находящихся между краником печки и радиатором. Устранить неполадку в этом случае можно за счет смены изношенных изделий на новые.
Если причина кроется именно в поломке крана, то имеет смысл предварительно ознакомиться с моделями и вариантами конструкций, представленных в продаже. Современный ассортимент включает в себя как металлические, так и керамические краны, различающиеся между собой по цене и эксплуатационным характеристикам. По мнению, большинства автолюбителей керамические изделия обладают более высоким ресурсом прочности и продолжительным сроком службы.
В качестве альтернативного решения некоторые владельцы внедорожников Нива 21214 используют для замены изношенной детали не специальное изделие, а обычный водопроводный кран 1/2″ (диаметр 15 мм). Практика показывает, что такой нестандартный подход к устранению проблем с печкой вполне оправдывает себя (за исключением некоторых неудобств с дальнейшим управлением вентилем), поскольку сантехнические изделия оптимально подходят для смены непригодного заводского запорного элемента на печке автомобиля, обладают хорошими эксплуатационными характеристиками и повышенной надежностью.
Доработка №3. Установка решетки на воздухозаборник
При разборке отопителя в кожухе воздухозаборника и в сотах решётки радиатора отопителя обнаружилось большое количество листьев деревьев и останков насекомых, что также снижало эффективность работы отопителя. Поэтому, очистив и промыв радиатор отопителя я принял меры предотвращения засорения радиатора.
Для этого я согнул из проволоки каркас по размеру входного отверстия воздухозаборника, обтянул его капроновой сеткой с ячейкой 1х1 мм, и установил его в нижней части резинового уплотнителя входа воздухозаборника. Он там отлично зафиксировался в складке, гармошки, без дополнительного крепления.
Все работы по доработке отопителя заняли у меня около 4-х часов времени и не стоили ни копейки дополнительных затрат. К сожалению, во время работы я не догадался сделать фото, но по прилагаемому рисунку и картинке всё должно быть понятно. Результатом доволен, теперь печка греет лучше.
Установка вентилятора отопителя на подшипниках — logbook Lada 2105 1982 on DRIVE2
Доброй дороги всем! В процессе плановой подготовки авто к эксплуатации в осенне-зимний период 2016-2017г мои руки добрались до замены вентилятора отопителя. Мой старый вентилятор на втулках страдал типичной «старческой» болезнью — страшным писком при минусовых температурах. Очень захотелось попробовать установить вентилятор печки на подшипниках качения. Вроде как отзывы о них неплохие. Заказал в «деталях.зп» себе вентилятор «Aurora» BM-LA2101.10.
Кстати читал, что если вы захотите проверить вентилятор, накинув провода на клеммы аккумулятора, то будьте очень внимательны — нельзя подключать провод первой скорости (он красный) — т.к. в авто он подключен через промежуточный резистор. Можете подпалить мотор со всеми вытекающими. Я не стал экспериментировать.
Замена вентилятора печки довольно «неудобное» занятие. Нужно снимать нижнюю часть отопителя, крепящуюся на четырех труднодоступных пружинных защелках… Однако меня больше пугала другая задача, которая существенно усложняла первую — сначала необходимо было отсоединить «бороду» торпеды и куда-то убрать кучу проводки, за ней скрывающуюся. Без этого никак не обойтись, ведь нижнюю часть отопителя, где закреплен вентилятор можно выдвинуть только «на себя», а для этого нужно немало места.
Итак в процессе были выполнены следующие работы: 1. Откручена и максимально отодвинута в сторону борода торпеды (легко пишется, но нелегко делается).
2. Отсоединены вентиляционные патрубки. 3. Откручена полка под бардачком. 4. Отщелкнуты все четыре защелки нижней части отопителя.
когда вперед продвигаться тяжко, а отступать уже поздно…
Наконец после немалых усилий нижняя часть отопителя была извлечена
Диагностирование неисправности
Потребуется переделка печки, поставляемой в штатной комплектации, в профилактических целях. Много времени процедура не отнимет, зато предотвратит множество проблем в будущем. Водительский опыт говорит о том, что первые сильные морозы подкосят «здоровье» устройства. Список основных слабых мест выглядит следующим образом:
Именно поэтому лучше заблаговременно принять необходимые меры. Альтернатив у водителя немного. С одной стороны, все остается на своих местах. Отопительное устройство используется на минимальной мощности. Во время мягких зим подобное еще терпимо, но с приходом настоящих холодов условия станут невыносимы. С другой стороны, несложно потратить несколько часов для исправления ситуации.
Дальнейшее развитие событий идет следующим образом. Если отопление в машине работает на ½ мощности, можно ограничиться незначительным ремонтом. Главное — убедиться в отсутствии шумов и посторонних стуков, иначе Нива 21213 должна немедленно отправиться на технический осмотр.
Наличие неприятного звукового сопровождения говорит о необходимости замены устройства. В специализированной торговой сети представлены готовые варианты отопительных механизмов на Ниву. При желании таковой собирается самостоятельно.
Электрическая схема автомобиля НИВА
Электросхема Нива 21213
1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла. 4. Электродвигатель омывателя фар*. 5. Коммутатор. 6. Аккумуляторная батарея. 7. Стартер Нива. 8. Генератор. 9. Фары нива. 10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора. 14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла. 17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы. 22. Датчик сигнализатора недостаточного уровня тормозной жидкости. 23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света. 25. Реле включения элемента обогрева заднего стекла. 26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар. 28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота. 32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя. 34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Основной блок предохранителей. 37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала. 40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель. 43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света. 48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона. 50. Прикуриватель. 51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала. 54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива. 56. Комбинация приборов. 57. Электродвигатель омывателя заднего стекла. 58. Задние фонари. 59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла. 62. Фонари освещения номерного знака. 63. Моторедуктор очистителя заднего стекла.
Электросхема автомобиля Нива 2121
1 — боковые указатели поворота; 2 — передние фонари; 3 — фары; 4 — электродвигатели очистителей фар; 5 — звуковые сигналы Нива; 6 — реле включения очистителей и омывателя фар; 7 — реле включения ближнего света фар; 8 — реле включения дальнего света фар; 9 — электродвигатель омывателя ветрового стекла; 10 — датчик недостаточного уровня тормозной жидкости; 11 — штепсельная розетка переносной лампы; 12 — датчик контрольной лампы давления масла; 13 — датчик указателя давления масла; 14 — датчик указателя температуры охлаждающей жидкости; 15 — распределитель зажигания; 16 — свечи зажигания; 17 — электродвигатель стеклоочистителя; 18 — катушка зажигания; 19 — генератор; 20 — запорный клапан карбюратора; 21 — стартер; 22 — электродвигатель омывателя фар; 23 — регулятор напряжения; 24 — реле контрольной лампы заряда аккумуляторной батареи; 25 — аккумуляторная батарея; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — выключатель контрольной лампы стояночного тормоза; 30 — выключатель контрольной лампы блокировки дифференциала; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы воздушной заслонки карбюратора; 33 — выключатель стоп-сигнала; 34 — электродвигатель отопителя; 35 — реле-прерыватель указателей поворота и аварийной сигнализации; 36 — дополнительный резистор электродвигателя отопителя; 37 — выключатель освещения приборов; 38 — переключатель света фар; 39 — переключатель указателей поворота; 40 — выключатель звуковых сигналов; 41 — переключатель стеклоочистителя; 42 — выключатель омывателя ветрового стекла; 43 — выключатель зажигания; 44 — выключатель наружного освещения; 45 — переключатель отопителя; 46 — выключатель очистителей и омывателя фар; 47 — прикуриватель; 41 — выключатель аварийной сигнализации; 49 — выключатели плафонов, расположенные в стойках дверей; 50 — указатель давления масла с контрольной лампой недостаточного давления; 51 — указатель уровня топлива с контрольной лампой резерва топлива; 52 — тахометр Нива; 53 — контрольная лампа стояночного тормоза; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа воздушной заслонки карбюратора; 56 — спидометр; 57 — контрольная лампа наружного освещения; 58 — контрольная лампа указателей поворота; 59 — контрольная лампа дальнего света фар; 60 — реле-прерыватель контрольной лампы стояночного тормоза; 61 — контрольная лампа уровня тормозной жидкости; 62 — контрольная лампа блокировки дифференциала; 63 — указатель температуры охлаждающей жидкости; 64 — плафоны ваз 2121; 65 — датчик указателя уровня и резерва топлива; 66 — задние фонари; 67 — фонари освещения номерного знака.
Электросхема соединений жгута автомобиля Нива
РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ
Технические тонкости процедуры
Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.
Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:
- Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.
Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.
Инструкция по замене печки
Замена радиатора печки Нива производится следующим образом:
