Chevrolet Niva почти LE › Бортжурнал › Доработка печки. Тепло в ноги

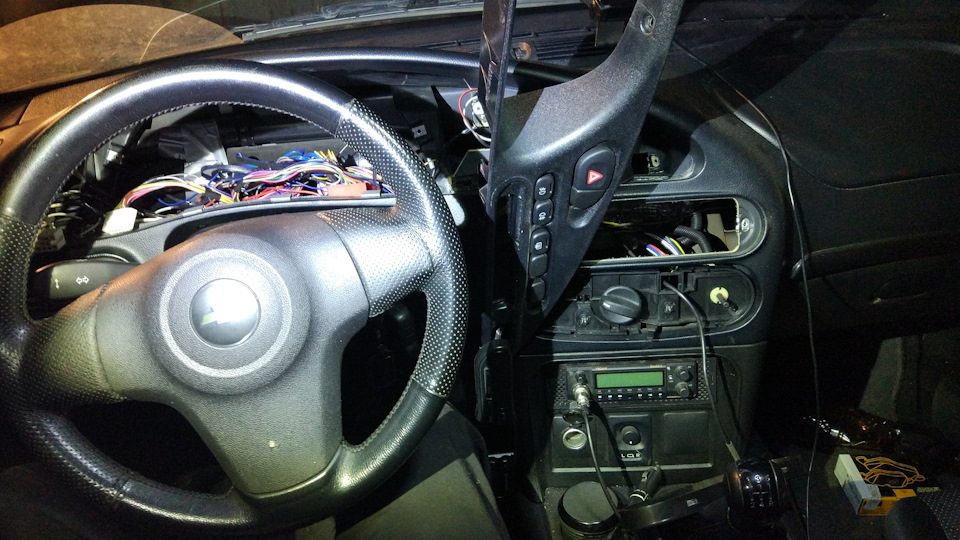

Пришли холода, +8 днем, печка не регулируется, че-то клинит, не дает ручку крутить, ноги мерзнут, морда горит, хрень какая-то. Психанул, решил разобраться. Т.к. центральный воздуховод убран, вместо него стоит магнитола, работу это упрощает немного. Полез разбирать.

Проверил тросик — ничего не цепляет, должен ходить нормально, но заслонки не поворачиваются, ну быть такого не может. Отцепляю тросики, снимаю регулировочную фигню. Раз уж снял, будем дорабатывать.

Долго искал причину почему заслонки не двигаются. Нашел. Вооон там слева синяя фигня стопорит заслонку. Это кусок ручки, который мой штурман Popilin на последней гонке умудрился уронить в правый воздуховод. Ну упал и упал, фиг с ним, благополучно забыли тот случай. И вот спустя месяц этот кусок заблокировал мне регулировку печки))

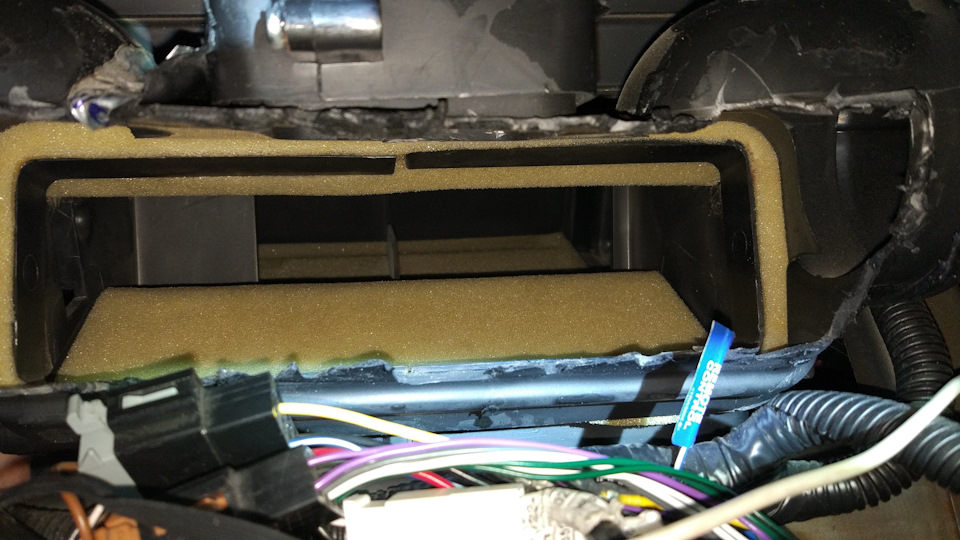

Так вот, ручка регулировки одновременно двигает 2 эти заслонки. Фронт мне нафиг не нужен, т.к. вместо центральных заслонок стоит магнитола, и никакого дискомфорта от отсутствия этих воздуханов я не ощутил. Дыра в печке была заклеена виброй.

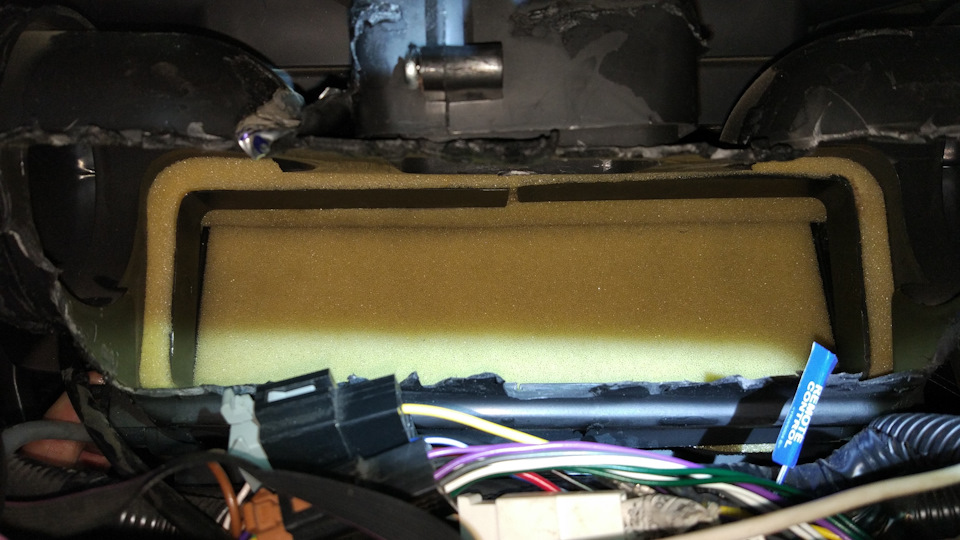

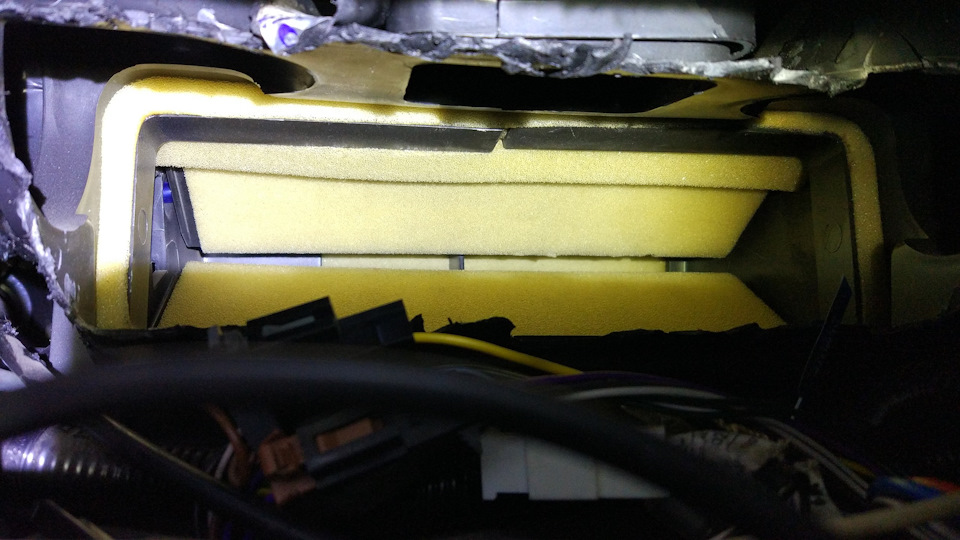

Еще и оказалось, что при закрытии фронта и полном открытии заслонки на лобовое стекло, заслонка на фронт закрывалась не до конца, оставалась щель.

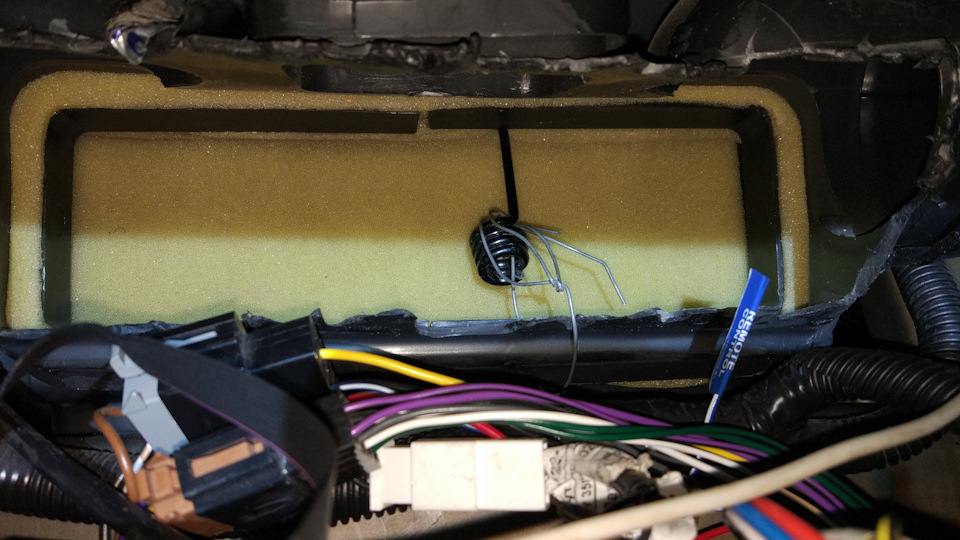

Нужно закрыть заслонку. Для этого я нашел крючок от стяжки груза, притянул ей заслонку и зафиксировал проволокой. Колхозно, но надежно)

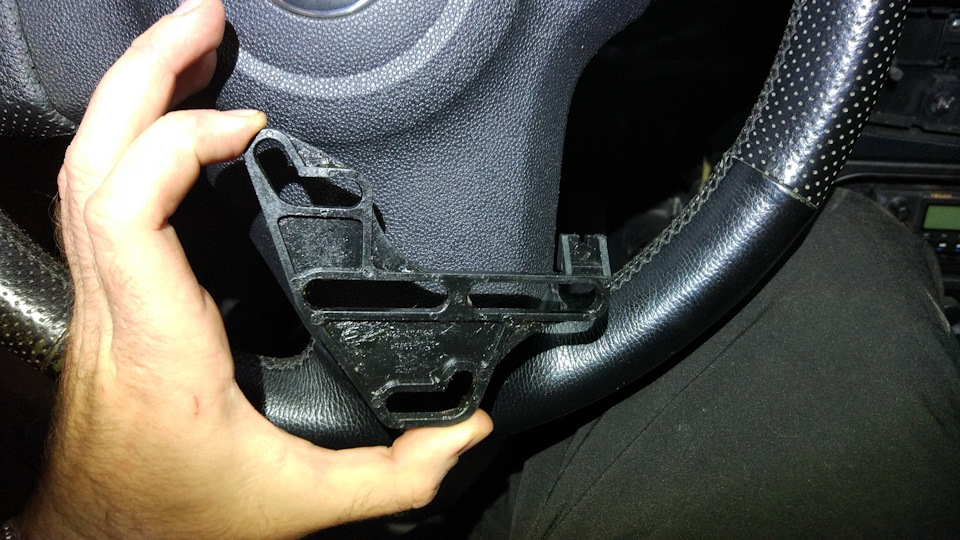

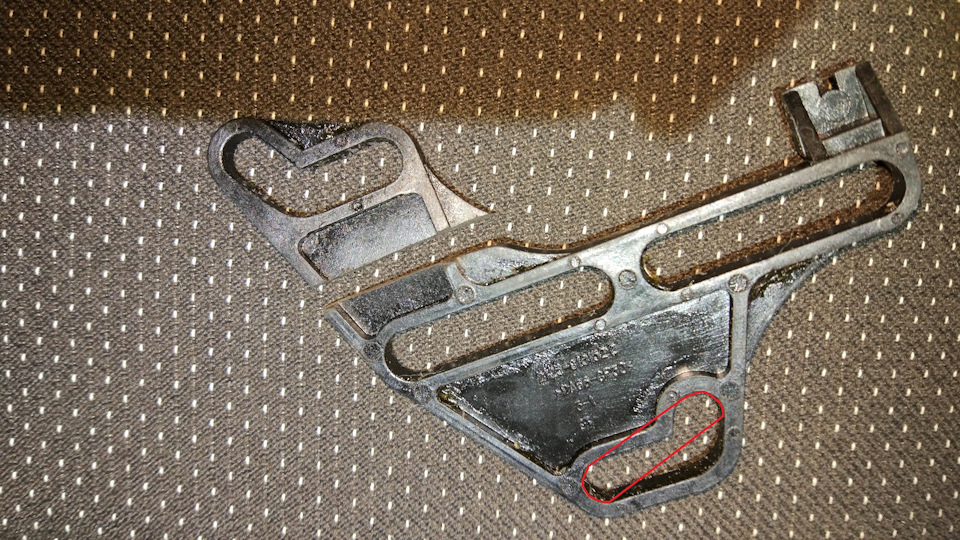

Далее пилим фигню, которая регулирует заслонки. Отрезаем нижнюю часть, которая управляет заслонкой ноги/фронт и выбрасываем. Она больше не нужна.

Остальное ставим на место, попутно заклеиваем виброй огромные технологические дыры в корпусе печки, через которые большое количество воздуха выходит тупо под панель

Всё. Теперь у меня весь воздух идет либо в ноги, либо на лобовое, либо часть туда и сюда)
Можно еще доработать регулировку заслонкой лоб/ноги, изменив ту часть, которая двигает заслонку. Говорят, так более плавно настраивается поток лоб/ноги. Теоретически, так оно и должно быть.

Пожалуй, в ближайшее время этим и займусь. Пилить, дак до конца!)

Источник

Доработка печки шевроле нива

Доработка печки шевроле нива

Доработка печки в ниве.

Одна работает на фронтальный обдув, вторая отвечает за подачу воздуха к ногам передних и задних пассажиров и водителя. Связано это с погрешностями сборки системы.

Доработка печки Шевроле Нива. Тюнинг отопителя помогает отрегулировать подачу тёплого воздуха так, как это нужно…

С него демонтируется нижняя часть, она отвечает за работу фронтальной заслонки. Убираем радиатор, перед этим сливаем антифриз.

Доработать печку и устранить её конструктивные недостатки также можно своими руками.

печка нива шевроле

С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке. Замена блока управления отоплением салона Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона.

Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий. От аккумулятора отсоединяется минусовая клемма.

Принцип функционирования

В автомобиле Шевроле Нива происходит циркуляция охлаждающей жидкости не только в блоке двигателя и радиаторе охлаждения, но и в радиаторе печки. В результате этого возможен процесс теплоотдачи нагнетаемому потоку воздуха. Воздух нагнетается посредством работы вентилятора, который приводится с помощью электродвигателя.

В ранних версиях автомобилей семейства ВАЗ контур, содержащий радиатор печки, запитывался из большого круга циркуляции. Это означало то, что пока термостат закрыт, в салон попадал только холодный воздух. Прогреваться печка начинала после открытия термостата. Из салона автомобиля можно было перекрыть кран магистрали, отключив при этом печку. В современный автомобилях, в том числе и Шевроле Нива, контур с радиатором печки запитан от малого круга. Теплый воздух начинает попадать в салон сразу после начала прогрева двигателя. С панели управления можно регулировать температуру поступающего воздуха. Однако от традиционного крана решено было отказаться, так как он постоянно выходил из строя (возникала течь, забивался отложениями и солями). Теперь управление осуществляется путем поворота заслонки, которая направляет воздушный поток через радиатор или, минуя его.

Принцип работы печки на автомобиле Шевроле Нива выглядит следующим образом.

Водитель управляет интенсивностью подачи воздуха, установив скорость вращения вентилятора, температурой воздуха (регулирование заслонки) и распределением воздуха. Также на панели имеется рычаг включения рециркуляции.

Он обеспечивает забор воздуха из салона автомобиля. Такой режим считается временным и включается при осуществлении быстрого прогрева салона, а также, когда на улице распространяется запах дыма, гари от попутных авто или пыль.

Не рекомендуется включать режим рециркуляции на длительное время, так как это ведет к постепенному повышению влажности воздуха в салоне. С течением времени начнут запотевать стекла.

Лифт подвески

Модернизированная подвеска с увеличенным дорожным просветом, наверное, основное, что делают со своими автомобилями владельцы внедорожников. При тюнинге «Шевроле Нива» лифт подвески осуществляют двумя способами:

установкой усиленных амортизаторов и стоек.

Проставки используют при небольшом поднятии автомобиля, когда требуется лишь немного увеличить дорожный просвет. При такой модернизации не получится поставить колеса большего диаметра, можно лишь использовать более подготовленную к бездорожью грязевую резину.

При установке модернизированных стоек можно добиться не просто увеличенного дорожного просвета, но и больших ходов подвески. Такая подвеска поможет автомобилю преодолевать гораздо большие препятствия.

1.19. Отопление и вентиляция

Демонтируется механизм заслонки рециркуляции, и тросик вынимается. Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован.

С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке. Замена блока управления отоплением салона Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий. От аккумулятора отсоединяется минусовая клемма. Демонтируются все ручки с механизма управления отопителем.

Для этого их нужно аккуратно потянуть на себя. Демонтируются все ручки с механизма управления отопителем Плоской отвёрткой снимается рычаг циркуляции воздуха.

Плоской отвёрткой снимается рычаг циркуляции воздуха Отвёрткой поддевается и затем снимается облицовка блока. Отвёрткой поддевается и затем снимается облицовка блока Под облицовкой крестообразной отвёрткой отворачиваются два самореза.

Под облицовкой отворачиваются два самореза Вынимается блок управления. Снимается разъём с проводами, идущими к переключателю скоростей. Отсоединяется колодка проводов, обеспечивающих подсветку блока. С блока управления снимается разъем с проводами При наличии кондиционера отсоединяются все шланги, идущие от вакуумного выключателя.

Отвёрткой снимается скоба, удерживающая оплётку тросика заслонки, и другие аналогичные элементы. От блока управления отсоединяются все тяги. Новое или отремонтированное устройство устанавливается в обратном порядке.

После демонтажа блок управления ремонтируют или меняют на новый Замена патрубков печки Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности: Из системы сливается ОЖ.

Выкручиваются саморезы крепления бардачка, он снимается. Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси. Правильно включаем обдув ног Оказывается, даже после нескольких лет владения Нивой Шевроле, не каждый знает, как правильно включить обдув ног тёплым воздухом.

Используя регуляторы скорости вращения вентилятора и регулятор положения заслонок, при этом используя здоровую логику, мы можем столкнуться с ситуацией, когда весь поток горячего воздуха направляется на ветровое стекло и в лицо водителю и переднему пассажиру. Конечно, при этом в машине тепло, даже жарко, но ноги мёрзнут.

Практика показала, что Шнива имеет особенный алгоритм подачи горячего воздуха в ноги. На большинстве экземпляров это делается так: Прогреваем двигатель до момента, пока поток тёплого воздуха не будет ощущаться рукой явно.

Переключатель скоростей вращения вентилятора устанавливается на четвёртое положение, 4-ю скорость. Поворачиваем ручку направления обдува ровно на 12 часов. Сразу же возвращаем её в положение около часов. Правильное положение регулятора обдува печки. Воздушная заслонка издаст характерный щелчок, поток воздуха пойдёт в ноги. Теперь можно устанавливать интенсивность обдува на своё усмотрение. Система отопления без кондиционера Большая часть элементов системы отопления находится в салоне автомобиля.

Исключениями являются кран печки, встроенный в перегородку моторного отсека, и патрубки, соединяющие отопитель с радиатором охлаждения двигателя. При необходимости этот узел можно заменить целиком.

Радиатор и заслонки печки объединены в единый блок: Воздух, нагнетаемый вентилятором отопителя, попадает в систему отопления через воздухозаборник, расположенный под ветровым стеклом.

В зависимости от положения заслонки воздушный поток идёт либо через радиатор печки, либо прямо в воздуховоды. За распределение потока между воздуховодами отвечает заслонка распределения. Выбор режима работы печки, температуры и направления воздушных потоков производится с помощью блока управления печкой, расположенного на центральной консоли.

Система отопления с кондиционером Принцип работы печки автомобиля с кондиционером аналогичен описанному выше. Однако её конструкция существенно отличается. Вместо промежуточного корпуса отопителя установлен испаритель кондиционера, скрытый пластиковым кожухом. При включении кондиционера воздух подаётся в салон через испаритель с помощью заслонки.

Конструкция печки автомобиля с кондиционером несколько отличается: Для проведения качественного ремонта в первую очередь необходимо разобраться в причинах и выявить неисправный элемент системы. Печка не обогревает пространство для ног Причин того, что печка не направляет воздух в ноги, может быть несколько.

Сначала следует выяснить, правильно ли включается этот режим. Из-за конструктивных особенностей системы заслонок направление воздуха в ноги осуществляется следующим образом: Установите четвёртую скорость вращения вентилятора печки. Установите переключатель режимов отопителя в верхнее вертикальное положение. Переключите контроллер режимов на одно положение влево.

После этого воздух должен начать поступать в ноги. Если этого не произошло, процедуру следует повторить ещё несколько раз. Если же режим так и не включился, следует проверить следующие узлы: Утечка охлаждающей жидкости При утечке тосола из системы охлаждения без видимых подтёков на радиаторе и патрубках необходимо обратить внимание на состояние системы отопления. Основными признаками утечки ОЖ через печку являются: Обычно утечка происходит через радиатор отопителя.

Чтобы убедиться в этом, необходимо снять нижнюю часть центральной консоли. При обнаружении следов влаги в области корпуса печки рекомендуется заменить радиатор.

При обнаружении утечки ОЖ через радиатор печки его следует заменить Перед заменой радиатора печки следует проверить герметичность патрубков печки и мест их соединений. Печка плохо прогревает воздух Часто печка недостаточно эффективно прогревает салон. Из дефлекторов вместо горячего поступает слегка тёплый или даже прохладный воздух. Обычно это происходит по следующим причинам: Таким образом, при диагностике неисправности сначала проверяют уровень ОЖ в системе охлаждения.

Если он недостаточный, начинают искать места утечек. Если печка не может растопить наледь на ветровом стекле, она неисправна Если с количеством тосола всё в порядке, а печка не реагирует на изменение положения регулятора температуры, неисправна заслонка.

При грамотно проведённой диагностике это не составит большого труда. Замена тросиков управления заслонками Тросики управления заслонками выходят из строя довольно часто. Обычно повреждённой оказывается оплётка троса, что приводит к необходимости замены всей детали.

Приобрести подходящие тросики можно практически в любом магазине автозапчастей. При выборе нового тросика печки следует обращать внимание на его длину Для замены тросиков потребуются лишь отвёртки с плоским и крестообразным лезвиями.

ПЕЧКА НЕ ДУЕТ В НОГИ НИВА ШЕВРОЛЕ СЕРЕГА С ЕКАТЕРИНБУРГА

Процесс замены осуществляется следующим образом: Снимите боковую панель нижней части центральной консоли. Она находится под рулём справа от педального узла и закреплена саморезами.

Замена блока управления отоплением салона

Неисправность блока приведет к сбоям в работе системы.

Замена карданного вала

Модернизированный карданный вал разрабатывался непосредственно на заводе “Кардан”, на котором разрабатываются и изготавливаются карданы для автомобилей ВАЗ. Новый вал может работать гораздо тише и меньше подвержен вибрации. Новая деталь не только улучшает характеристики, но и более надежная и долговечная. Главной отличительной особенностью данной конструкции является подвижный шарнир. Именно на него и передается вся вибрация. Есть и другие доработки «Нива Шевроле», которые позволяют уменьшить вибрации и посторонние шумы, лучше всего использовать их вместе.

Модернизация отопительного приспособления в автомобиле Chevrolet Niva

При утечке тосола патрубки печки меняются на новые Видео: Перед снятием электродвигателя печки нужно убедиться в его неисправности Наиболее часто встречаются следующие причины его выхода из строя: Отсутствие напряжение на электродвигателе из-за плохого контакта.

Видимые повреждения проводов электродвигателя из-за перетирания. Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей. Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации. При неисправности элктродвигателя потребуется его демонтаж В любой из перечисленных ситуаций электродвигатель потребуется снять.

Ремонт вентилятора системы отопления Для диагностики неисправности электромотор подключается напрямую к аккумулятору. Если он заработал, проблему следует искать в другом месте.

В противном случае электродвигатель снимается для ремонта или замены. Он расположен под панелью бардачка в салоне. После демонтажа электромотор разбирают и осматривают.

Электромотор отопителя может не работать из-за внутренних загрязнений Конструкция электромотора довольно проста. Причиной его остановки могут быть загрязнения, выработка якоря, втулок или щёток. Причиной выхода из строя электродвигателя может стать выработка щеток или якоря Электродвигатель чистится и устанавливается на место или меняется на новый.

Ремонт радиатора печки Основные признаки неисправности радиатора печки следующие: Утечка ОЖ из радиатора печки должна быть немедленно устранена При обнаружении любого из признаков проводится диагностика печки, по результатам которой принимается решение о ремонте или замене радиатора. Для безупречной работы печки необходимо строго соблюдать правила эксплуатации и своевременно проводить профилактическую чистку всей системы.

Если же случилась поломка, появляется необходимость ее устранения. Далее мы рассмотрим способы, как разбираются и заменяются на автомобиле «Нива» печка и радиатор.

Демонтаж Теперь пришло время поговорить о том, как снять печку на «Ниве». Ее демонтаж производят по причине поломки или в том случае, когда она создает помеху для ремонта другого оборудования. Для снятия печки приготовьте набор инструментов. Перед тем как на автомобиле будет снята печка, «Нива-Шевроле» изначально обесточивается.

Другими словами, нужно отключить и снять аккумуляторную батарею. Затем произведите снятие панели приборов.

На панели управления печкой находятся рукоятки, которые отвечают за отопление и циркуляцию воздуха. После проведения вышеуказанных работ снимаем декоративную панель управления печки. Крестовой отверткой откручиваем винт крепления кронштейна. Отсоедините оставшиеся крепления тросиков. Соедините их с блоком управления и заслонками.

При замене тросиков управления важно выставить заслонку в положение, соответствующее режиму, выставленному переключателем. Замена патрубков отопителя салона Для замены шлангов печки понадобятся следующие инструменты: Перед демонтажем необходимо слить ОЖ, открутив крышку сливного отверстия в нижней части радиатора системы охлаждения.

Не забудьте установить на место резиновую проставку сливного отверстия после того, как сольёте охлаждающую жидкость. После слива ОЖ можно приступать к замене патрубков в следующем порядке: Откройте капот и ослабьте хомуты патрубков печки, находящихся в районе перегородки моторного отсека.

The request could not be satisfied.

Патрубки в моторном отсеке соединены со шлангами системы охлаждения с помощью хомутов С помощью плоской отвёртки или монтировки снимите патрубки с контура системы охлаждения. Снимите нижнюю часть передней панели напротив пассажирского сиденья. Откроется доступ к соединению шлангов с радиатором. Шланги печки протянуты через разъём в перегородке моторного отсека Ослабьте хомуты крепления и отсоедините внутренние патрубки.

Извлеките шланги и замените их на новые. Патрубки печки обычно продаются без хомутов Соедините новые шланги с системой охлаждения со стороны моторного отсека и с радиатором печки в салоне. Залейте ОЖ через расширительный бачок. Включите зажигание и печку. Проверьте соединения на предмет утечек. Достаточно снять нижнюю накладку панели в районе бардачка с помощью крестообразной и плоской отвёрток.

Первая нужна для выкручивания винтов крепления, а вторая — для того, чтобы поддеть и извлечь сам узел. Во избежание короткого замыкания обязательно нужно отключить клемы от аккумулятора. Снимается электродвигатель отопителя салона следующим образом: Отсоедините клеммы от аккумулятора. Снимите бардачок и нижнюю накладку передней панели в районе пространства для ног переднего пассажира.

Для снятия левой нижней части передней панели нужно демонтировать бардачок Демонтируйте воздуховод пространства для ног пассажира, закреплённый шурупами и пластиковыми защёлками.

Отсоедините провода питания электродвигателя, обеспечив к нему доступ.

Открутите три самореза крепления электродвигателя к крыльчатке. Снимаем накладку у ноги водителя. Передние сопла центрального обдува Снимаем привод заслонок аккуратно не потеряйте ролики которые одеты на рычаги привода и вынимаем с помощью отвертки рычаг привода нижней заслонки.

Собираем привод заслонки по счету от рычага Уголок 40х40х15мм. К уголку прикручивается второй такой же уголок винтами 5х12мм.

Получается Z-образная пластина 40х50х40х15мм. Изготавливаем привод тяги из уголка 25х25х12, мебельной забивной гайки на 5мм.

Шевроле Нива ремонт заслонки печки

Основная проблема с заслонками и воздуховодами — негерметичность. Усовершенствуем щели и убираем негерметичность печки. Тёплый воздух просто растекается по салону, уходя через неплотности в заслонках и воздуховодах.

Естественно, что каждый конкретный автомобиль имеет свои прорехи в системе отопления, поэтому единого рецепта лечения быть не может. Тем не менее можно малой кровью, не снимая переднюю панель и весь отопитель, доработать направляющие для заслонок так, чтобы основной поток тёплого воздуха подавался в ноги.

Для этого необходимо снять кожух с консоли с водительской стороны и по желанию кожух рулевой колонки. Перед нами со стороны печки — плашка, которая отвечает за направление движения обеих заслонок, а следовательно, и направление подачи воздуха.

Ремонт, замена и доработка печки «Нивы Шевроле» своими руками

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером. Открутите кожух. Извлеките блок отопителя.

Снятие и установка отопителя Нива Шевроле

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок. Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий.

Действия выполняются в следующем порядке: Для снятия тягового тросика рожковым ключом ослабляются гайки Ослабляются и снимаются хомуты крепления патрубков. Кран снимается. При замене рекомендуют устанавливать керамический кран с увеличенным сроком службы. Стоимость такого изделия находится в пределах руб. Демонтаж печки С аккумулятора снимается минусовая клемма.

Снимают приборную панель, выполняя те же действия, что и при замене блока управления. Откручиваются винты крепления печки к поперечине панели приборов. Печка вытаскивается из места установки.

Связано это с погрешностями сборки системы. Основной проблемой является отсутствие герметичности в воздуховодах и заслонках. Это приводит к некорректному распределению тёплого воздуха по салону. Доработка производится следующим образом. Демонтируется кожух рулевой колонки и консоль со стороны водителя.

Со стороны отопителя снимается плашка, задающая направление подачи воздуха. В доработке нуждается плашка, расположенная со стороны отопителя Прорезь в верхней части плашки делается прямолинейной при сохранении начальной и конечной точек. Для придания нужной траектории движения заслонки к плашке можно приклеить пластиковую карточку.

Для придания нужной траектории движения заслонки к плашке можно приклеить пластиковую карточку Жёстко крепится нижняя заслонка, отвечающая за подачу воздуха в ноги. Для этого вырезается самодельный кронштейн.

Последним этапом доработки печки является жесткая фиксация нижней заслонки В результате тёплый воздух будет распределяться по салону строго в соответствии с положением регулятора направления потока. Для этого нужно лишь строго следовать инструкциям и рекомендациям профессионалов.

Снимаем панель приборов. После чего поддев небольшой плоской отверткой или ухватившись жестко руками, снимаем декоративную панель рычагов управления отопителем. Теперь можно снять лампы подсветки панели рычагов. Далее разъединяем колодку жгута проводов. Отсоединяем тяги привода рычагов заслонок, для этого откручиваем винт крепления скобы. После чего отсоединяем оставшиеся тяги, открутив винт крепления скобы. Снимаем переключатель как на ниве шевроле снять переключатель печки вентилятора.

Читайте также: Алгоритм Процесс происходит так: Под козырьком приборки сверху установлены два самореза.

Возле блока контрольных ламп установлена заглушка. Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку. Можно пробовать вынимать приборную панель. Его нужно слегка поджать пальцем. Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом и снабженный в зависимости от комплектации фильтром улавливания пыли, очищающим поступающий в салон воздух от пыли, копоти, пыльцы растений и.

Расположение органов управления отоплением и вентиляцией показано на рисунках ниже: Рукоятками регуляторов регулируют интенсивность подачи воздуха через боковые и центральные сопла изменением положения заслонок в соплах вплоть до полного их закрытия. Далее разъединяем колодку жгута проводов. Отсоединяем тяги привода рычагов заслонок, для этого откручиваем винт крепления скобы.

Далее откручиваем винт крепления скобы и отсоединяем тягу привода заслонки рециркуляции. Выводим из панели кронштейн рычагов и отсоединяем колодку с питающими проводами от жгута проводов питания электродвигателя привода вентилятора отопления. Ничего сложного в этих действиях нет, вам просто придётся открутить несколько лишних болтов и проявить повышенную аккуратность. Первоначально после снятия крышки панели открутите и снимите аккуратно пластмассовую рамку, далее открутите два болта и извлеките подстаканник.

Теперь вновь открутите болты и извлеките перчаточный ящик и магнитофон. Остаётся открутить ещё два как на ниве шевроле снять переключатель печки и аккуратно потянуть на себя приблизительно на пять сантиметров панель климата. Вот теперь вам будет гораздо комфортнее проверять целостность тросиков, фиксаторов, при необходимости осуществлять замену или проводить их ремонт.

Итак, желая собственноручно решать все проблемы, которые могут возникать при каждодневной эксплуатации вашего любимого транспортного средства, вам вполне достаточно ознакомиться с предоставленными рекомендациями, а затем на практике проделать все предлагаемые манипуляции.
