Daewoo Matiz Литрушка › Бортжурнал › Диагностический «прибор» ELM327 mini + Matiz

Всем привет!
Сегодня довелось посетить «Юнону» — это Питерский радио рынок. Сейчас он таковым является с натяжкой, но какие-то штуки там найти можно (при условии, что вам надо»прямо сейчас», а ждать 2 и более недель с Алиэкспресса вам лень).
Ради эксперимента прикупил приборчик ELM327 mini. Цена вопроса — 1 т.р. По описанию «читает и видит почти все». Естественно, расчетов и надежд на глобальную и точную диагностику никто не строил, но и машина у меня — не космолет. Было любопытно что он сможет.
Суть прибора проста — убеждаетесь, что ваш авто работает с OBD-2, находите диагностический разъем, втыкаете прибор в него, убеждаетесь, что на нем есть индикация. Дальше запускаете на телефоне или планшете блютуз, проверяете, что приборы друг друга видят. Выкачиваете с Гуглмаркета или Эпплстора понравившееся приложение и вперед. Интуитивно все везде должно быть понятно. Лично я перепробовал штук 5 разных, все они довольно «легкие», в среднем по 10-12 Мб. В каких-то интерфейс не понравился, где-то откровенно все глючило.
Остановился на InCarDoc Pro. Сразу добавлю, что доплатил 230рублев за расширенную версию. Есть свободная, но с ПРОшной как-то удобнее.
Теперь результат!
1.Назвать всю эту конструкцию «диагностическим оборудованием можно ТОЛЬКО в рамках Матиза или авто схожей конфигурации и возраста, т.е. простое, без наворотов и сложной электроники.
2.Прибор умеет читать ошибки, и даже коды с описанием. Специально устроил ему парочку тестов — отцепил на работающем двигателе датчик температуры впускного коллектора. Чек не загорелся, но ошибка в прогу прилетела сразу после диагностики.
3.Прибор умеет тереть ошибки. Правда не ясно, что при этом остается и где. По опыту общения с «Пыжом» — некоторые ошибки труться, но остаются в ячейках памяти. Как в Матизе — пока не выяснял.
4.Теперь о блоках. Сей прибор умеет видеть ТОЛЬКО блок управления двигателем! И ВСЕ! И, скорее всего, далеко не полностью. Прочитать на нем ошибки по коробкам, электрике и прочим узлам не получится. Возможно, есть какие-то варианты, но в рамках данной конструкции их не найдено.

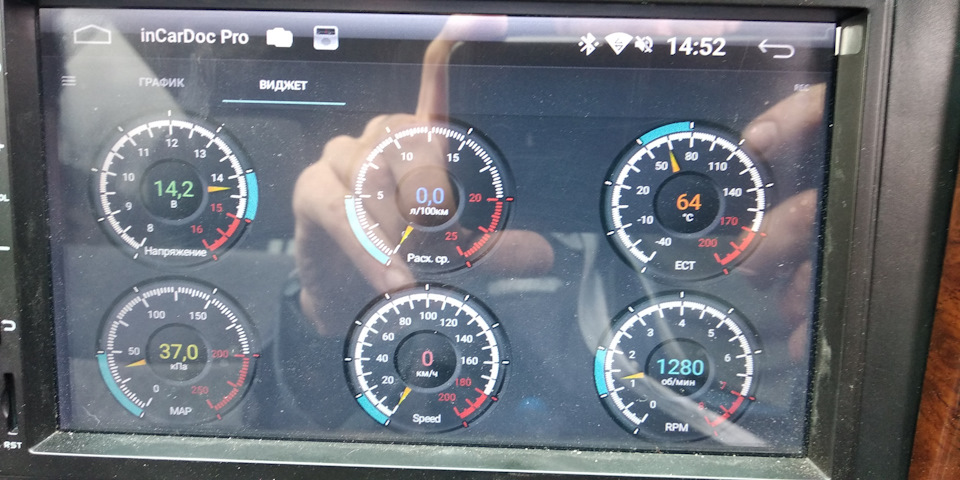

5.Из интересных и даже полезных «плюшек». Железка может выдать кое-какую оперативную инфу. Например обороты двигателя. (для тех, кто не в курсе — в Матизе нет тахометра). Мне лично было интересно, какие обороты на 5 передаче при скорости 100-110. Есть показания температуры антифриза, с десяток параметров различного расхода топлива, скорость км\ч, угол опережения зажигания и еще с десяток параметров. Все это видно по графикам или симпатичным дисплеям. Для тех, кто любит «заряжать» со светофора, прибор предусмотрел 4 варианта замеров скорости.
6.Настроить или подкорректировать какие-то параметры в мозгах авто тоже не выйдет.

Вывод.
Сей прибор — не более чем игрушка или аналог простенького бортового компьютера, который вы можете вынести себе в телефон. В масштабах примитивной конструкции Матиза какие-то проблемы с мозгами можно прочекать, потереть ошибки, но скорее всего не все. При наличии лишних 1-2 тысяч на эксперименты можно взять, попробовать. На серьезные вопросы сканер точно не ответит, не надейтесь).

Источник

Расположение диагностических разъемов Комментариев нет 16 декабря 2020 Просмотров: 1001 Рейтинг:

Время прочтения

Сложность материала:

Чтобы сделать диагностику Матиза, например првоерить двигатель, погасить Чек, проверить ЭБУ и датчики, необходимо знать расположение диагностического разъема, его распиновку и его тип. Специально для владельцев Daewoo Matiz, в данном материале раскрыты эти все эти вопросы. Статья применима для владельцев авто: Daewoo Matiz любого года выпуска и генерации.

На Daewoo Matiz тип разъема зависит от года выпуска автомобиля:

1. Где находится разъем для диагностики на Daewoo Matiz

На Матизах любой генерации и года выпуска, диагностический разъем расположен под бардачком, со стороны пассажира на переднем сиденье. Необходимо заглянуть под обшивку. Разъем закрыт пластиковой черной крышкой, с елью защиты от влаги и пыли. Расположение разъема указано на схеме в позиции 9.

Фото расположения колодки 16 PIN:

Детальнее рассмотреть разъем OBD2 можно на фото выше. О том, где распологается ЭБУ, читайте в статье «Диагностика Шевроле Ланос».

Описание:

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

Марки и года:

Все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.

Доступ и расположение:

Распиновка:

Пример на фото:

Выводы и их назначение:

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение:

Распиновка:

Пример на фото:

Выводы и их назначение:

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Правильная схема соединения 12 PIN колодки с адаптером 16 PIN

4. Распиновка некоторых моделей ЭБУ Daewoo Matiz

Прошивка ECU Дэу Матиз (программирование ЭБУ «на столе») осуществляется со снятием блока. Перепрошивка возможна с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

В статье «Компьютерная диагностика Дэу Матиз своими руками» имеется более подробная информация о типах ЭБУ, а так же о способах их прошивки.

Подключение к разъему ЭБУ

ЭБУ поддерживает следующие режимы программирования:

Источник

Daewoo Matiz 🚗ЖУЖИК🚗 › Бортжурнал › elm327 вместо бортового компьютера

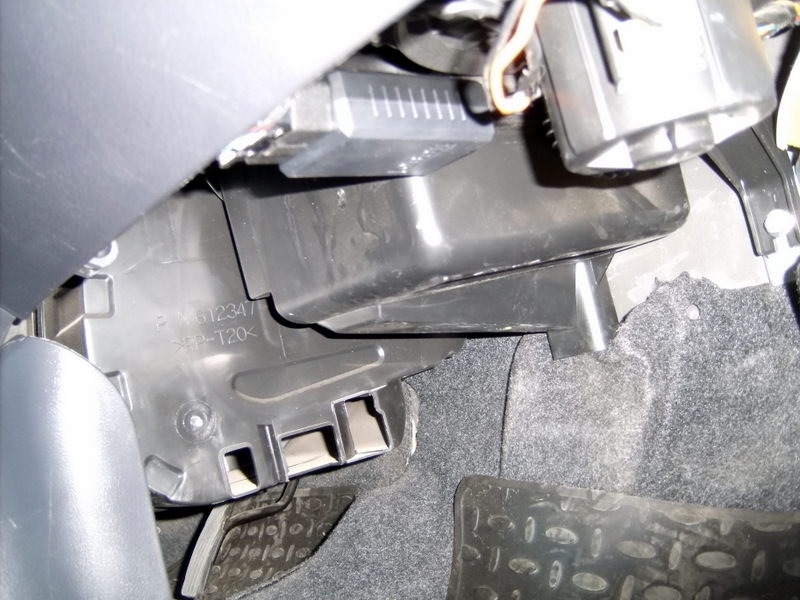

вставляю в диагностический разъём и что я вижу

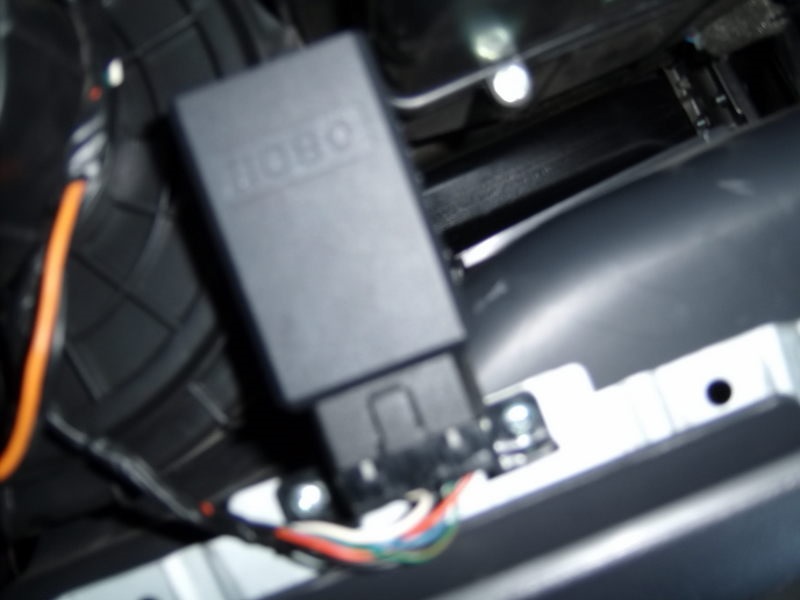

решение одно надо что то делать с этим, откручиваю его и о хвала узбекам)))) там два варианта крепежа, просто перекручиваю и вот результат

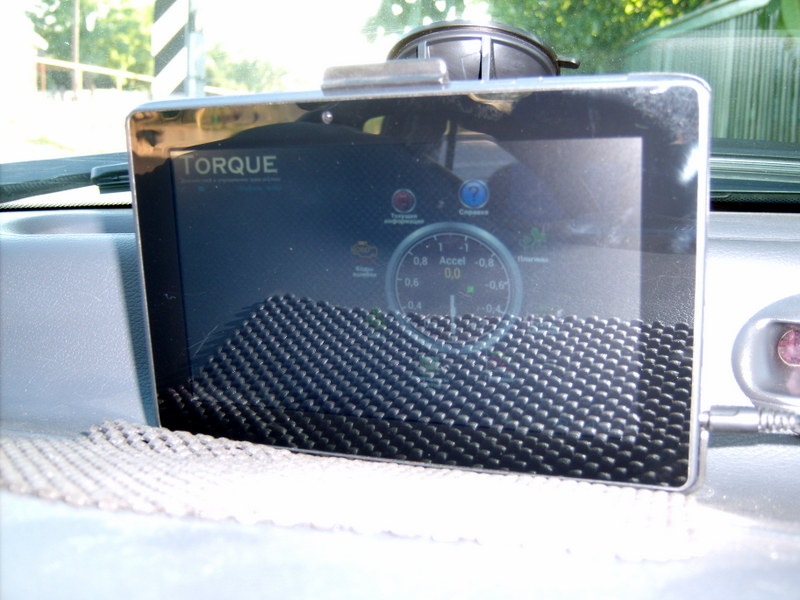

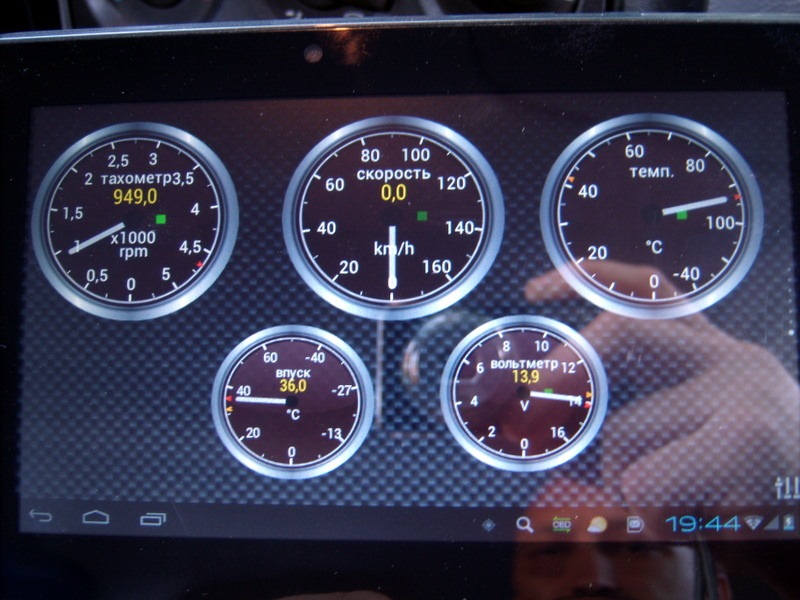

со сканером ишел диск с него поставил программу Torque Pro на навигатор, настроил пока все работает, буду теперь изучать, но в описании есть все возможности бк плюс диагностика и удаление ошибок

Daewoo Matiz 2011, двигатель бензиновый 0.8 л., 51 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Daewoo Matiz, 2008

Daewoo Matiz, 2006

Daewoo Matiz, 2014

Daewoo Matiz, 2010

Комментарии 39

Может кому пригодиться, вот тут много программ для этих адаптеров xn--327-qdd4ag.xn--p1ai/p…-dlja-elm327-android.html но я лично себе такой взял www.drive2.ru/l/6484388/ гораздо круче чем елмка и все блоки на авто читает.

кстати если у тебя блок сириус д42 то можно еще им и реальный пробег авто узнать

этот датчик стоит всегда или снимаешь? у меня на сузуке стоял и я подозревал, что он садит акум, так как машина стала плохо заводиться.

Да всегда, не замечал, у меня новый аккум)) есть такие с кнопкой выключения

А ну ка подскажи где находится разьем под оби 2?

Заказал себе 327. Спасибо за информацию о том, что есть два варианта крепления разъема.

Вещицу данную заказал, теперь жду не дождусь, уже и прогу на андроид скинул)))

ммм все тоже хочу такой адаптер — смарты есть… Но хотца более большого функционала кроме автокомпьютера…Что нить на полноценой настольной Windows ))) планшь брать под машину как то жалко а нетбук запросто — но вот куда все ето встроить ((( не хватаеть мыслей…

а сколько ты всего заплатил вместе с перессылкой? во сколько обошлась покупка? горю желанием себе такой же заказать

доставка бесплатно, а цена 20 доларов

ааааа, срочно надо увидеть. Встречу в городе бибикну. ок?)))

вам надо с блютуз а настройки не сбрасываються но вообще это все настраивается в самой программе

а почему не с вай-фай? почему именно блютуз?

СОЕДЕНИТЬСЯ С БЛЮТУЗ ПРОЩЕ КАК С ОБЫЧНЫМ ТЕЛЕФОНОМ, А С ВАЙ ФАЙ НУЖНО НАСТРАИВАТЬ ТЕЛЕФОН КАК МОДЕМ. ПО ОПЦИЯМ СКАНЕРЫ ОДИНАКОВЫЕ НУ И ЦЕНА

у меня есть еще планшетник «7» (вернее у меня он будет, если у дочки отобрать))), дык он кажется блюпупа не имеет, только ви-фи. И вот думаю, что если у дочи отожму планшет, то надо ви-фи. Да и мобиле есть ви-фи…

еще вопросик: а когда выключаешь мобил, все настройки у программы сбрасываются? Например, пробег. И еще один: если брать с ви-фи, то в какой-нить глуши мобил и сканер между собой не будут дружить?

да можно но вам тогда лучше купить elm327 с блютуз он дешевле и проще в подключении и берите с китая а то у нас до трех тысяч цена доходит

я совсем лох))) не умею я с китая заказывать…((((
