Газовое оборудование на Шевроле Ниву

Каждая марка автомобиля имеет свои нюансы при установке газобаллонного оборудования. Это зависит от места в багажнике, подкапотного пространства, а также других особенностей машины. Поскольку популярность установки ГБО растет, рассмотрим процесс установки на Шевроле Нива.

Особенности перехода Шевроле Нива на ГБО

Для каждого автомобиля рекомендуется индивидуальный подход. Очевидный плюс в установке ГБО на Шевроле Ниву — это можно сделать своими руками. В данном случае процесс не представляет трудностей. При этом в результате вы получите возможность перехода на более рациональный вид топлива, который меньше загрязняет окружающую среду и сильно экономит ваши средства. Внедорожника Нива Шевроле это очень сильно касается, поскольку он достаточно много бензина расходует на сто километров. Газ на Шевроле Ниву устанавливают все больше автолюбителей, чтобы сэкономить деньги.

Одна из особенностей установки ГБО на Шевроле Ниву заключается в необходимости установить пару глушителей, которые в последовательном порядке привариваются один к другому. Придется переделать фаркоп. Его можно купить новый, а можно пределать старый. Для этого понадобится труба – 34мм в диаметре, ее нужно согнуть так, чтобы она соответствовала размеру баллона.

Определяемся с поколением ГБО и производителем

Прежде всего, нужно определиться с видом оборудования. Существует несколько поколений ГБО, каждое из которых имеет свои достоинства и недостатки:

Теперь пару слов о производителях. На рынке представлено большое количество производителей, большинство из которых – иностранные компании. Стоит обратить внимание на турецкую компанию Мимгаз, польский Диджетроник, а также голландскую компанию Виалле. Но впереди планеты всей, конечно, итальянцы.

Существует несколько десятков компаний из Италии, которые обладают современным оборудованием и большим опытом работы в данной сфере. Поэтому им можно доверять. Итальянское ГБО на Шевроле Ниву отзывы имеет положительные и характеризуется длительным сроком службы. При выборе производителя многие ориентируются на цену, а также на качество и отзывы других автолюбителей.

Плюсы и минусы перехода на ГБО на Шевроле Ниве

При использовании альтернативы бензину в виде газа многие автолюбители имеют только положительные оценки. В реальности у данного вида топлива есть и свои минусы. Правда, в итоге, преимуществ все-таки больше. Основные достоинства газобаллонного оборудования заключаются в следующих вещах:

Теперь поговорим о недостатках.

В итоге все-таки преимуществ больше. При установке можно смело сэкономить, если можете сделать сами – не обращайтесь к мастерам. Но при этом знайте, что весь процесс требует аккуратности и правильности исполнения.

Установка и обслуживание

Большинство автолюбителей, при выборе оборудования, отдают предпочтение 4 поколению. Поэтому опишем подробную схему установки такого ГБО.

В первую очередь необходимо установить баллон и провести магистраль. При выборе баллона необходимо остановиться на цилиндрическом варианте, поскольку тороидальный в Шевроле Ниве устанавливать некуда. Устанавливать баллон лучше под багажник. Установка ГБО на Шевроле Нива под днище оправдана с точки зрения лишнего места в багажнике. Прикрепить его необходимо как можно надежнее. Для этого используется лента на прорезиненной основе и крепежные элементы.

Затем устанавливаем заправочный клапан, который должен находиться рядом с крышкой на кузове, через которую происходит заправка. Затем монтируем специальные латунные трубки для магистрали. Они крепятся от баллона до пространства под капотом. Крепится латунная магистраль к бензиновому трубопроводу.

Затем устанавливается редуктор. Этот процесс происходит под капотом слева. Крепиться деталь должна только к капоту, ни в коем случае не к двигателю. Затем прикрепляемся к системе охлаждения. Оканчивается установка редуктора тем, что присоединяется к магистрали высокого давления и патрубку с вакуумом. О газовых редукторах на авто 4 поколения можно почитать по ссылке.

Следующий шаг установки газового оборудования на Ниву Шевроле — газовая рампа. Врезаем штуцер в выпускной коллектор. Работы желательно проводить отдельно от машины. Снимаем коллектор и сверлим отверстия. На них наносится резьба. Все это должно совпадать с форсунками. Обрабатываем штуцер высокотемпературным герметиком и вкручиваем на место. На газовую рампу крепится еще один трубопровод, который отвечает за подачу газа от редуктора. Кроме того, закрепляем фильтр для очистки смеси.

После этого необходимо вызвать мастера для проверки электротехнической части оборудования.

При эксплуатации ГБО необходимо каждую неделю просматривать систему на герметичность, а также удалять конденсат в редукторе. Если конденсат не убирать, он может забить сливное отверстие. В итоге сломается редуктор – испаритель.

Вывод

ГБО становится популярным оборудованием на машину. При его установке на прожорливый внедорожник вроде Шевроле необходимо просто определиться с производителем, а также оценить свои силы по установке. При правильной установке и обслуживании газовое оборудование намного безопаснее и экономичнее, чем бензин.

Источник

ГБО на Шевроле Нива: цель оправдывает средства

Субкомпактный кроссовер, самый продаваемый внедорожник, авто повышенной проходимости — это всё про Ниву Шевроле. На середину двухтысячных годов пришёлся пик продаж на эту машину в России.

К сожалению, при всех её достоинствах, есть один существенный минус — 4-х цилиндровый мотор объёмом 1,7 л. «умудряется» расходовать до 15 л. на 100 км. «золотого» топлива. Установка гбо на шевроле нива решает эту проблему. Придётся потратиться на покупку и установку ГБО, переделывать фаркоп и глушитель, но цель оправдывает средства.

Какую генерацию ГБО поставить?

Когда решено поставить газ на Ниву Шевроле, встаёт вопрос, какое ГБО выбрать? Вслед за изменением систем топливной подачи в автомобилях, претерпевали изменения и генерации ГБО.

К концу 2018 года насчитывается 6 ступеней эволюции ГБО. Автовладельцы и мастера автосервисов называют их поколениями:

Оптимальным решением является установка газового оборудования на ниву шевроле 4-го поколения, где расход газового горючего контролируется с помощью электромагнитных форсунок.

Есть существенные различия, которые нужно учитывать при выборе вида топлива — пропан-бутана или метана.

Метан по стоимости в несколько раз дешевле и безопасней, это огромный плюс. Однако само оборудование и монтаж дороже, на дальнейшее обслуживание тоже придётся потратиться. Метановое топливо на данный момент считается самым экологичным по нормам выхлопа.

Пропан-бутановых заправок достаточно много, метановые пока только в больших городах.

Если не важна цена установки метанового ГБО, автовладельцы могут столкнуться с потерей мощности машины из-за повышенного веса метанового ГБО.

Метан находится в газообразном сжатом виде, что однозначно требует толстостенных тяжёлых резервуаров. Поэтому ставят его обычно на грузовые автомашины, для которых вес баллона не имеет значения.

Самостоятельный монтаж ГБО на Шевроле Ниву

Установить газовое оборудование на Нива Шевроле своими руками не сложно, но без контроля профессиональных мастеров обойтись нельзя.

ГБО включает в себя следующие основные элементы:

Пошаговая установка ГБО 4-го поколения на шеви следующая:

Монтаж ГБО на Шевроле Нива под днище затрагивает видоизменение фаркопа и глушителя, так как газовый баллон нарушает первоначальную конструкцию.

Проводится тестовая проверка на герметичность всей системы. Все места и соединения обмыливаются. Протечки устраняются сразу.

Регулировку ГБО доверяют специалисту. Делают это с помощью подключения ЭБУ к компьютеру.

Необходимые доработки фаркопа и глушителя

Параллельно нужно переделывать фаркоп и глушитель на шевроле нива под ГБО.

Автовладельцы идут двумя путями:

Второй способ менее удачный, он требует сноровки и точного выполнения всех работ. Выглядит инструкция по переделке следующим образом:

По завершении работ фаркоп испытывают на надёжность.

Чтобы приспособить глушитель на ГБО на ниву шевроле надо будет его удлинить. У второго выхлопного устройства, которой приваривается к первому, трубка должна идти на изгиб газового баллона.

Даже если есть опыт в переделке, нужно советоваться с мастерами. Внесение самостоятельных конструкций в автомобиль не безопасно.

Плюсы и минусы

Установка ГБО на шевроле нива несёт автовладельцу множество положительных моментов, и их больше, чем недостатков:

Главные преимущества газобаллонного оборудования:

Перед тем как выполнять монтаж ГБО на автомашину, нужно внимательно познакомится с рисками и недостатками:

Чтобы не получить других «минусов» при установке ГБО на Ниву Шевроле, рекомендуется покупать качественное брендовое газобаллонное оборудование (Ловато, Диджитроник, Омвл). Особенно обратить внимание на редуктор-испаритель, который является «сердцем» ГБО. Хорошо показал себя редуктор Omvl. Для правильной работы ДВС важно состояние свечей зажигания. При покупке свечей а17дврм нужно быть уверенным, что поставляют их не от кустарных производителей, а с завода.

Автовладельцы проявляют осторожность при принятии решения об установке ГБО, наслушавшись страшилок про взрывы газовых баллонов. Практика показывает, что при аварии шансы гореть у «бензиновых» и «газовых» машин одинаковые. Если устанавливать газобаллонное оборудование профессионально, вовремя обслуживать автомобиль, проверять магистрали на предмет утечки и проводить плановые проверки газового резервуара, ГБО эксплуатировать безопасно.

По закону перевод машины на газовое топливо следует зарегистрировать в ГИБДД. Для этого понадобится подтверждение, что монтаж производился в лицензионном автосервисе, оборудование стоит заводское, сертифицированное. Это существенный аргумент в пользу того, чтобы ставить оборудование в автосервисе. Не следует покупать старое ГБО с рук. Такое оборудование эксплуатировать не только не безопасно, но и узаконить его не получится.

ГБО на Ниву: вторая жизнь для легендарного авто

Какое газовое оборудование лучше поставить на Chevrolet Niva?

ГБО на Ладу Приору: ещё один шаг к экономии и экологичности

Установка ГБО на дизельный двигатель: как это выглядит на практике?

ГБО на Поло седан: как это сделать правильно?

Источник

Akademiya-GBO116 › Blog › Установка ГБО на Шевроле Нива 1.7 81 Hp от компании Академия ГБО-Казань

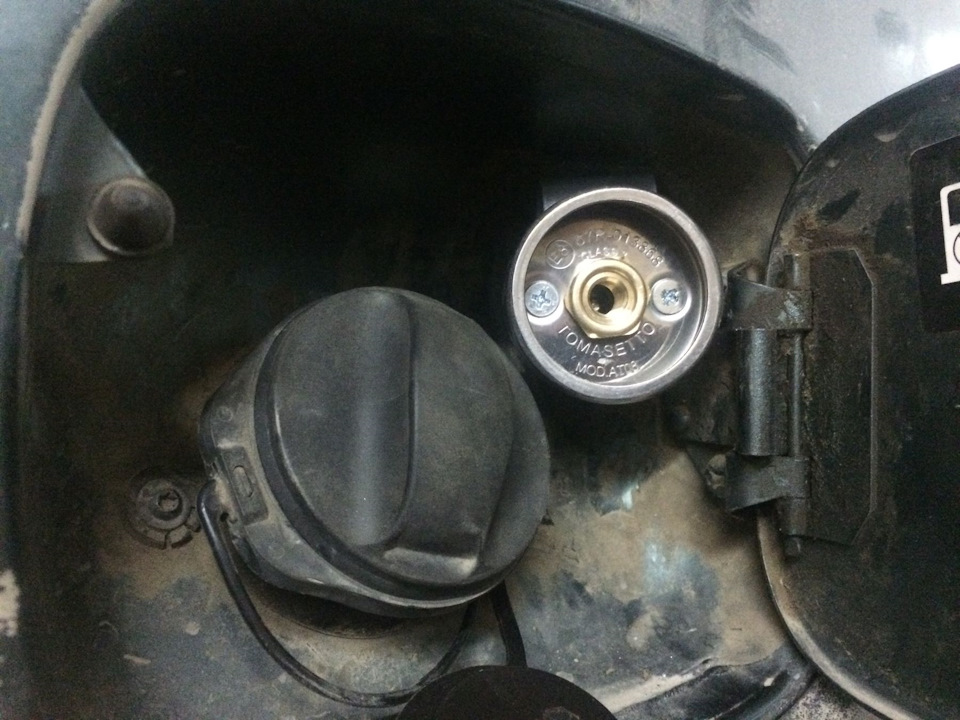

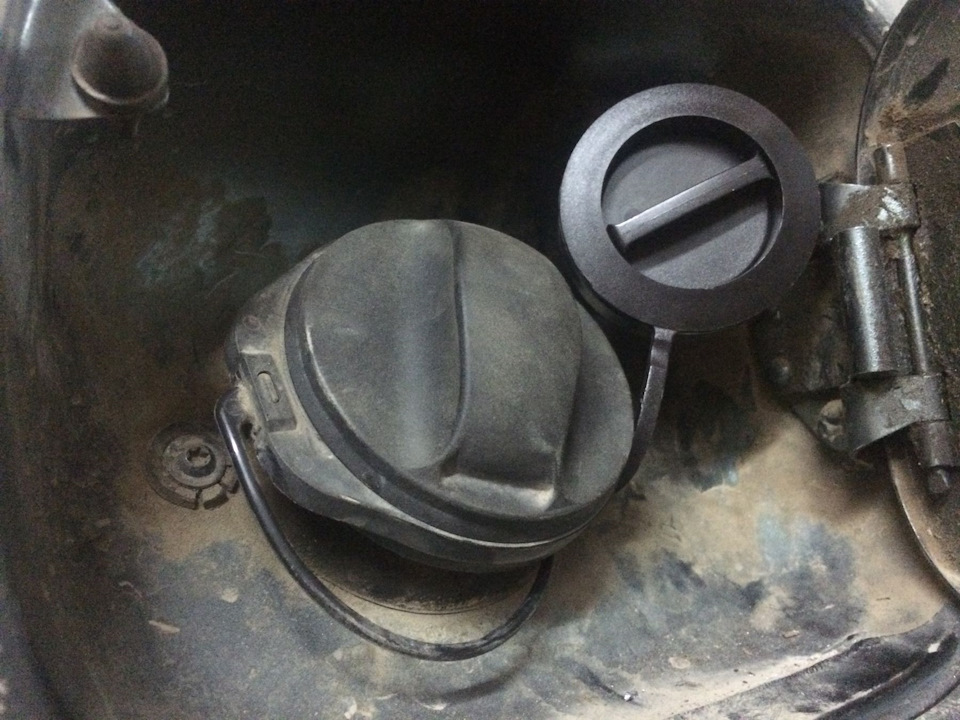

Полноценное ВЗУ выглядит довольно неплохо.

Решено, его и оставим.

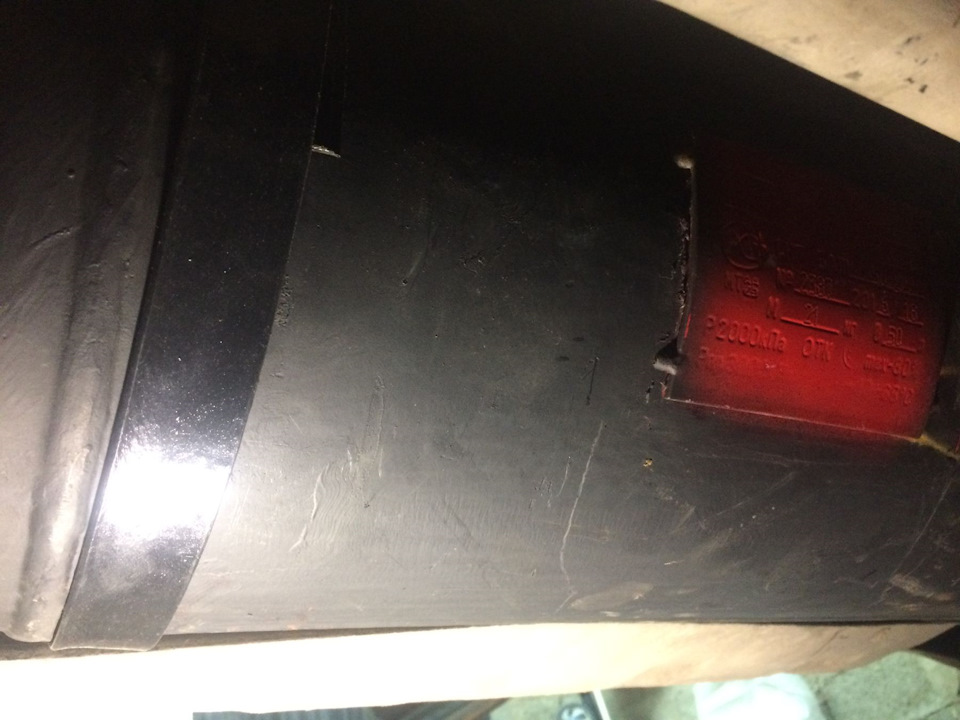

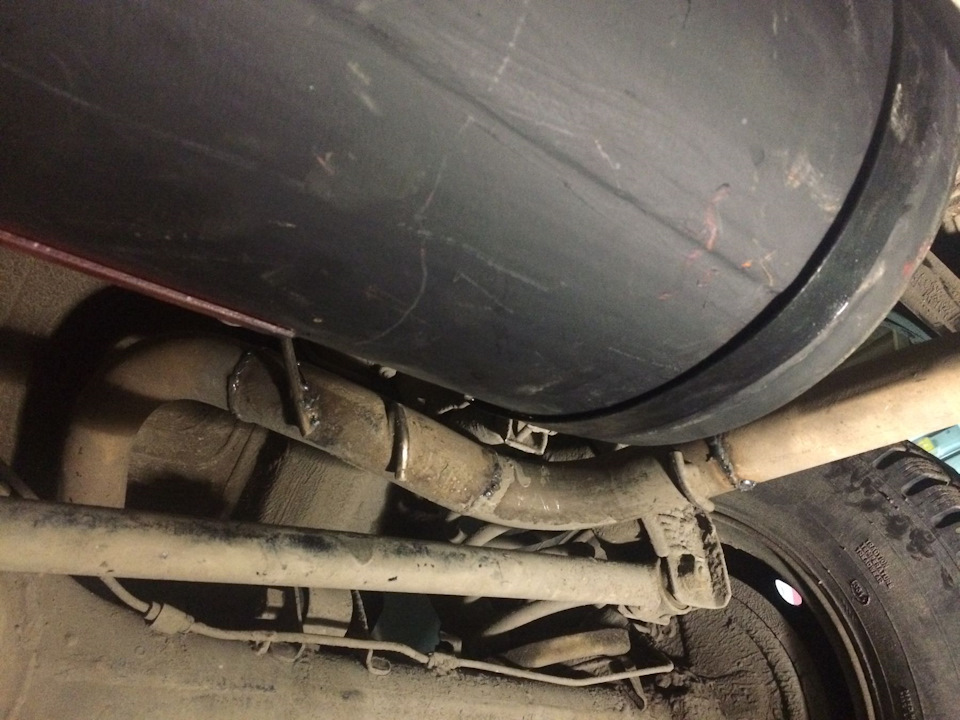

Баллон, цилиндр на 50л, крепится под днищем на 2 металлорезиновых лентах.

Устанавливается идеально, не свисает, не провисает, его практически не видно.

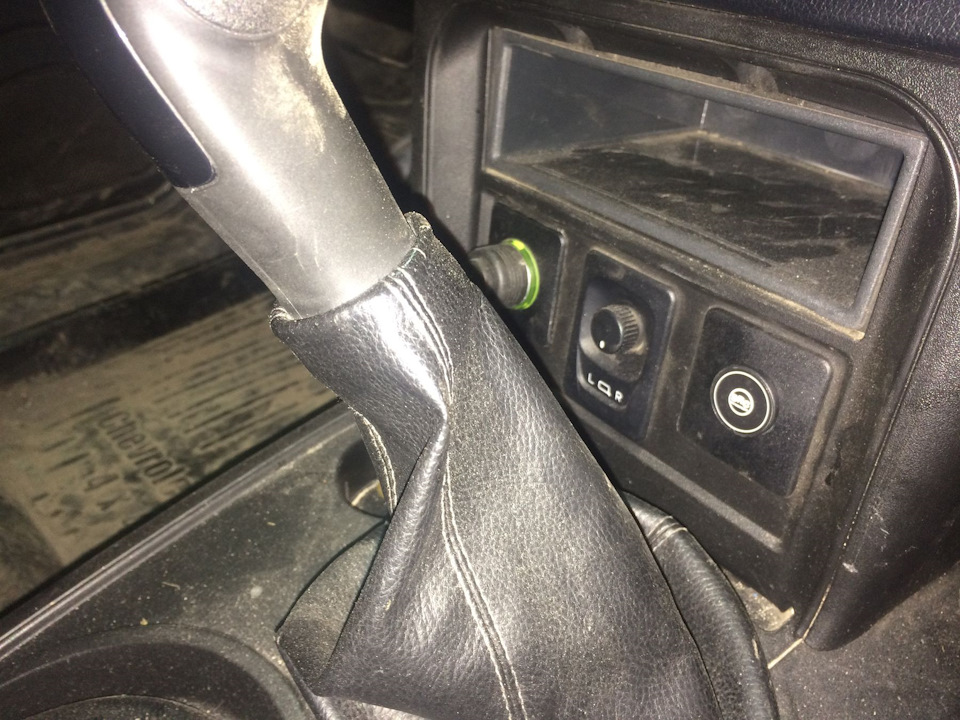

Кнопка переключения газ-бензин расположена в заглушке у прикуривателя.

Владелец автомобиля в случае неисправности ГБО должен проверить только предохранитель, его то мы и вывели на видное место.

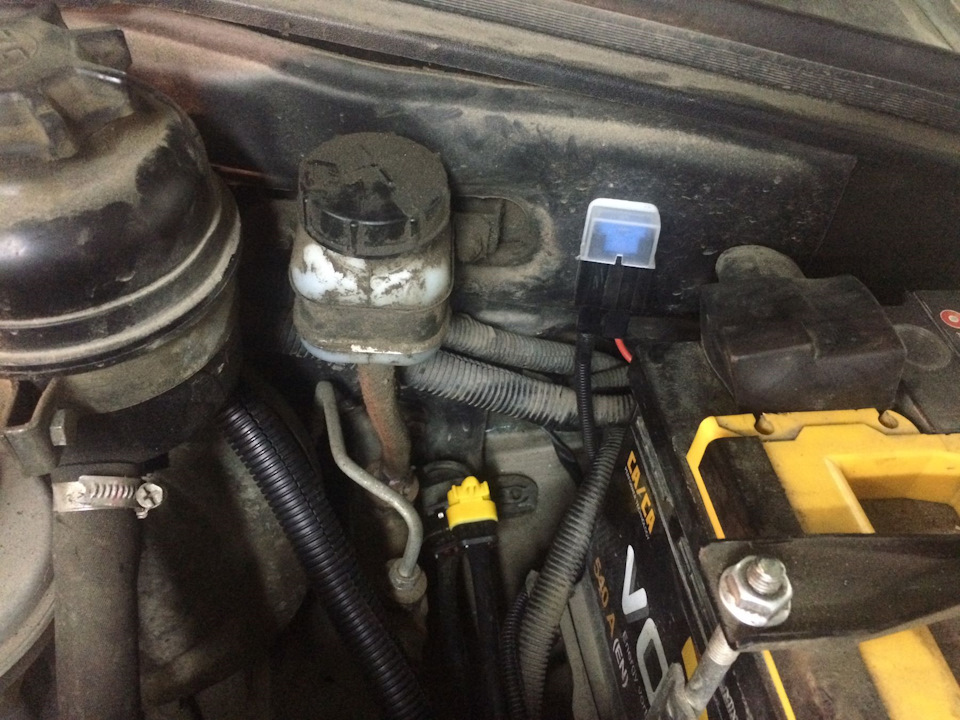

Газовый ЭБУ мы разместили рядом у АКБ.

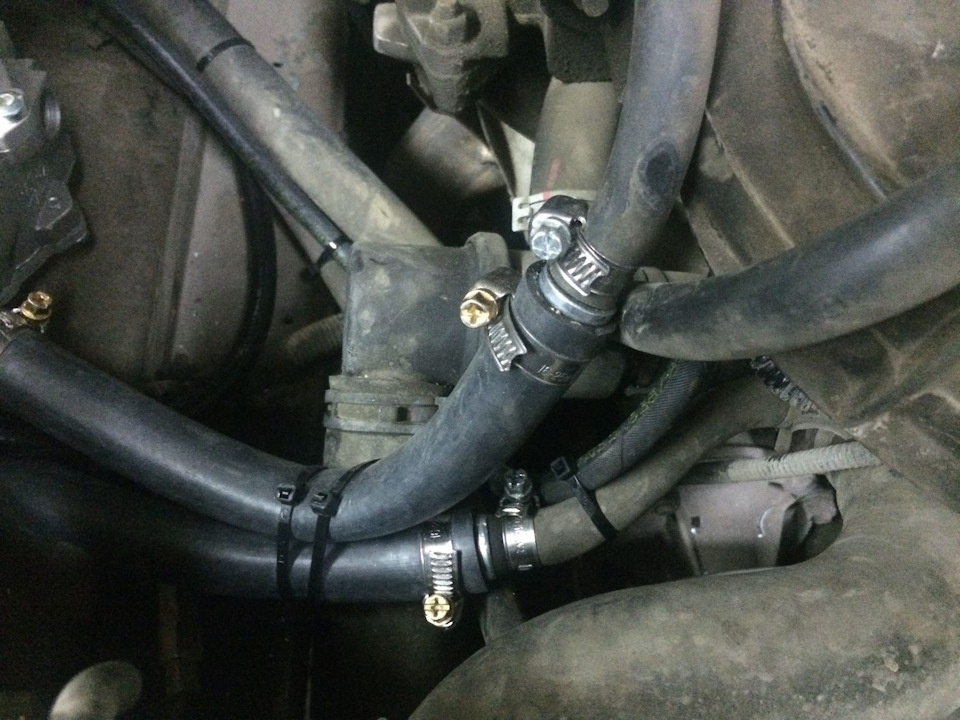

Врезка в систему охлаждения мы произвели через дроссель, это проверенный способ!

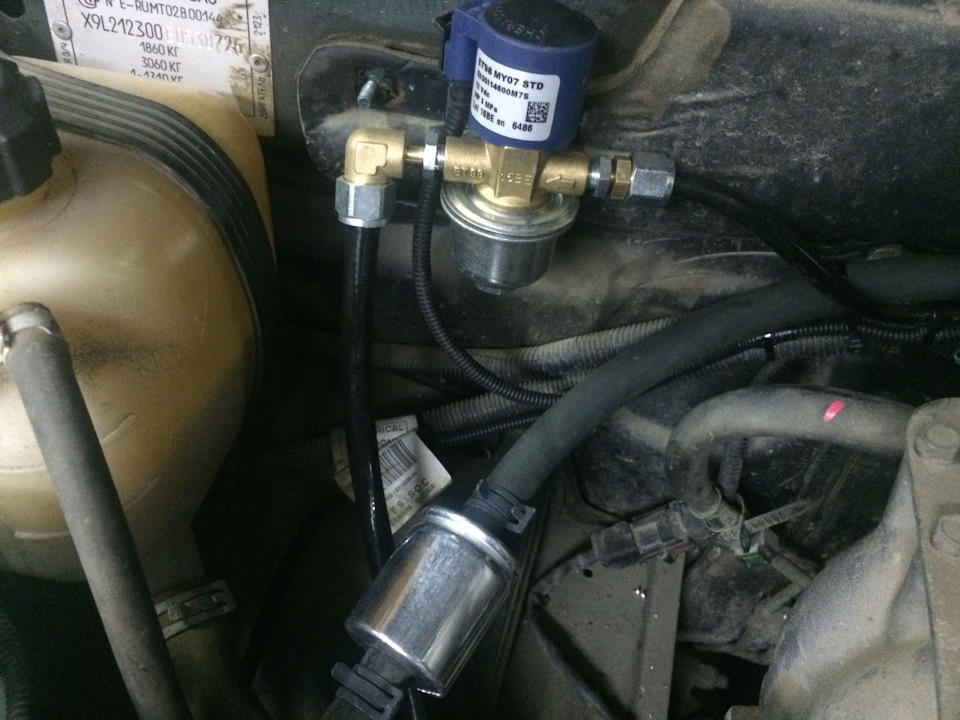

ЭМК с фильтром жидкой фазы размещен на моторном щите.

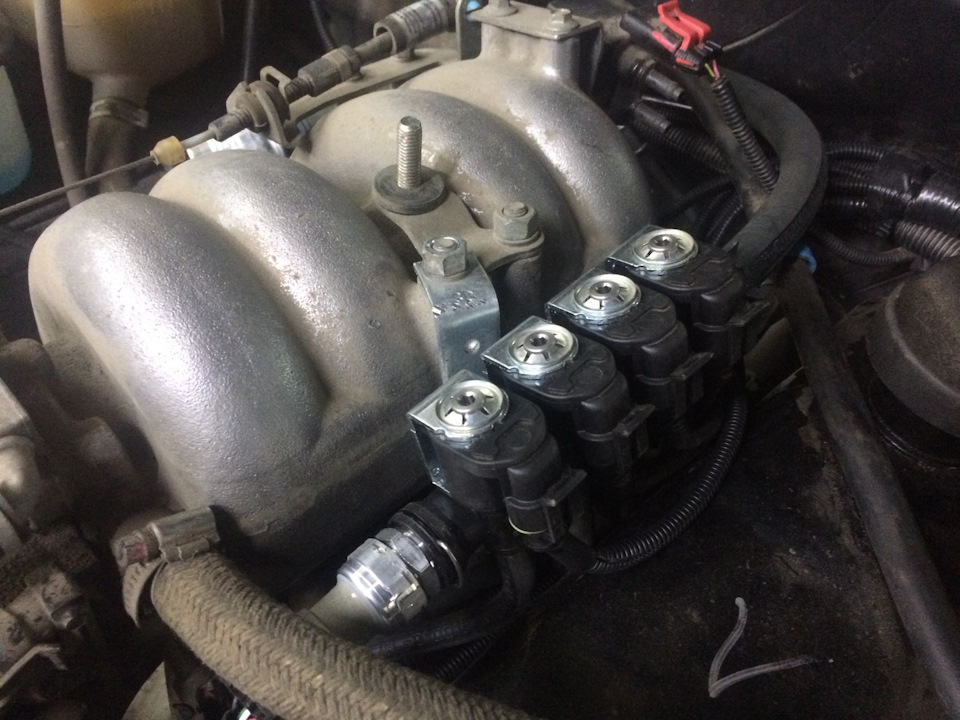

Рампу с форсунками GP13 мы расположили на кронштейне закрепив его на коллекторе.

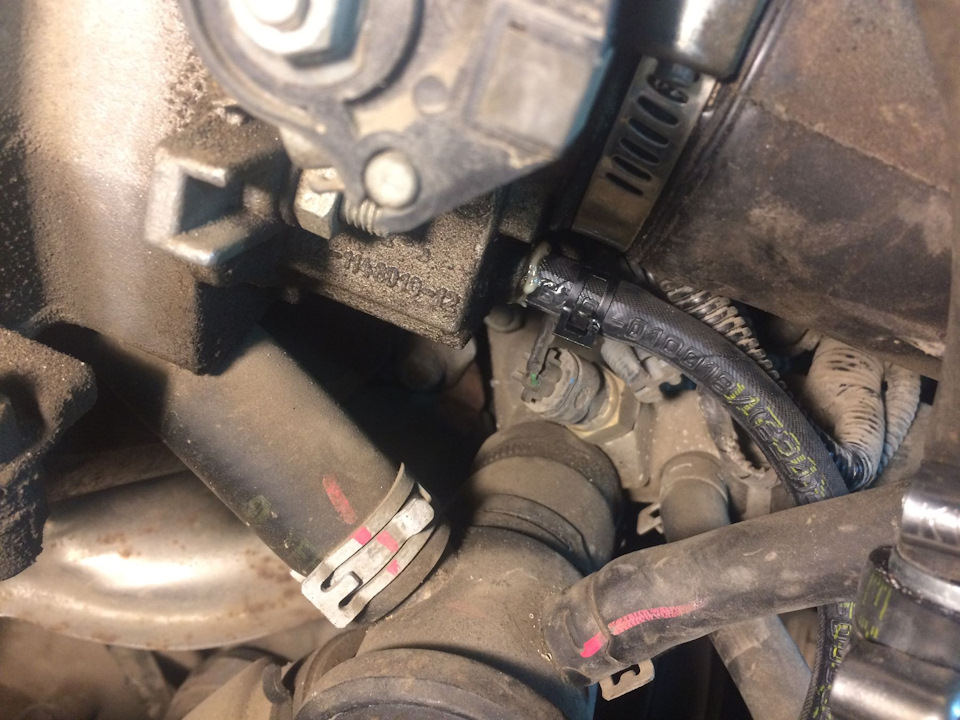

Врезка МАР выполнена сразу за дроссельной заслонкой.

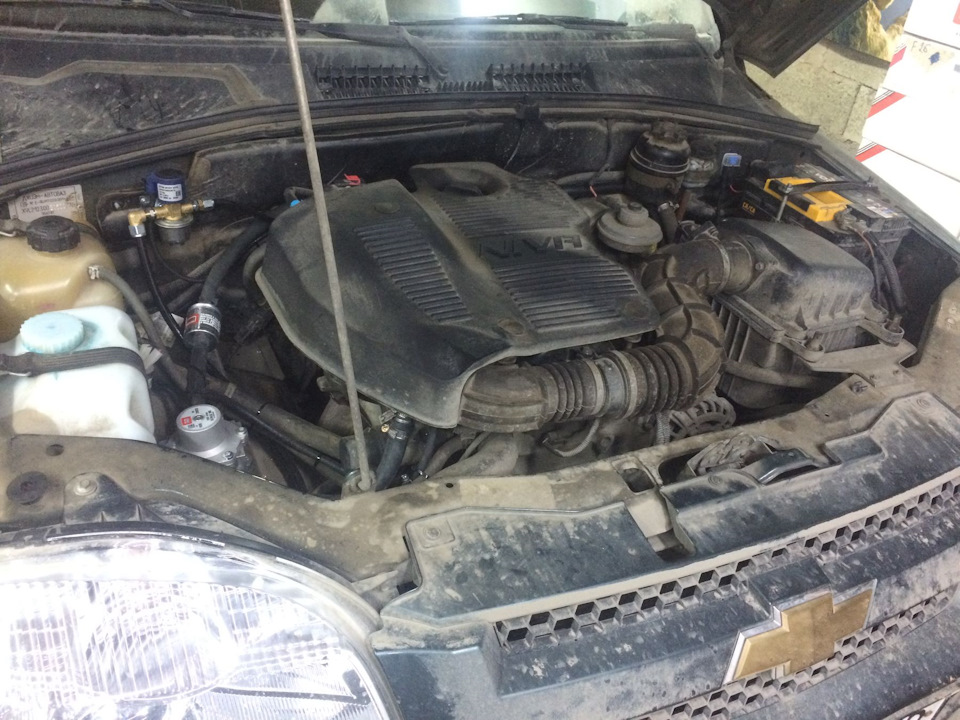

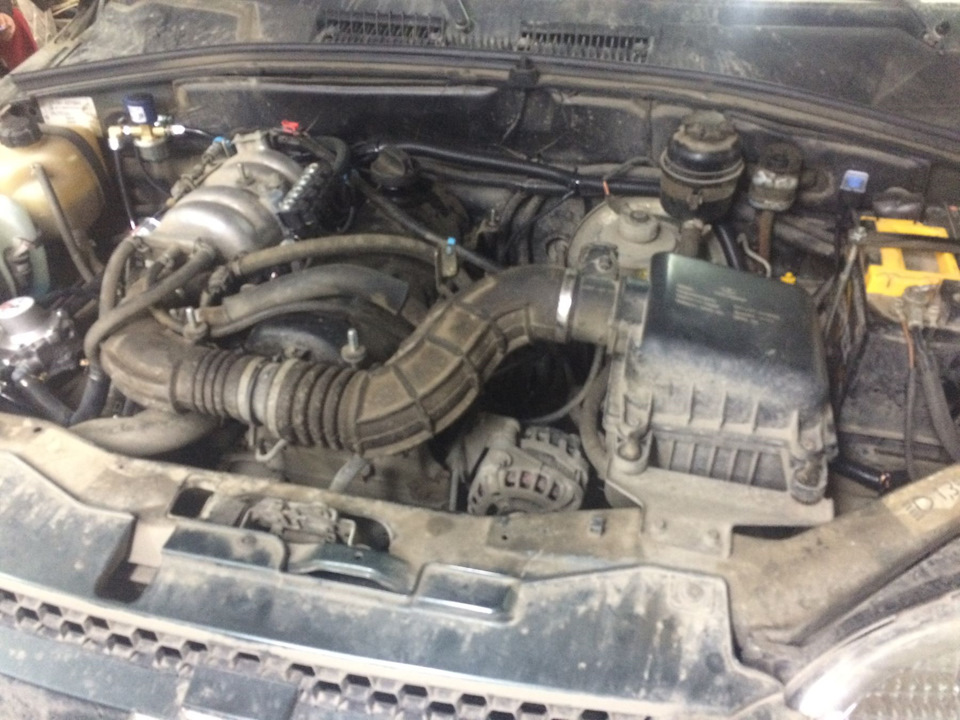

Общий вид подкапотного монтажа.

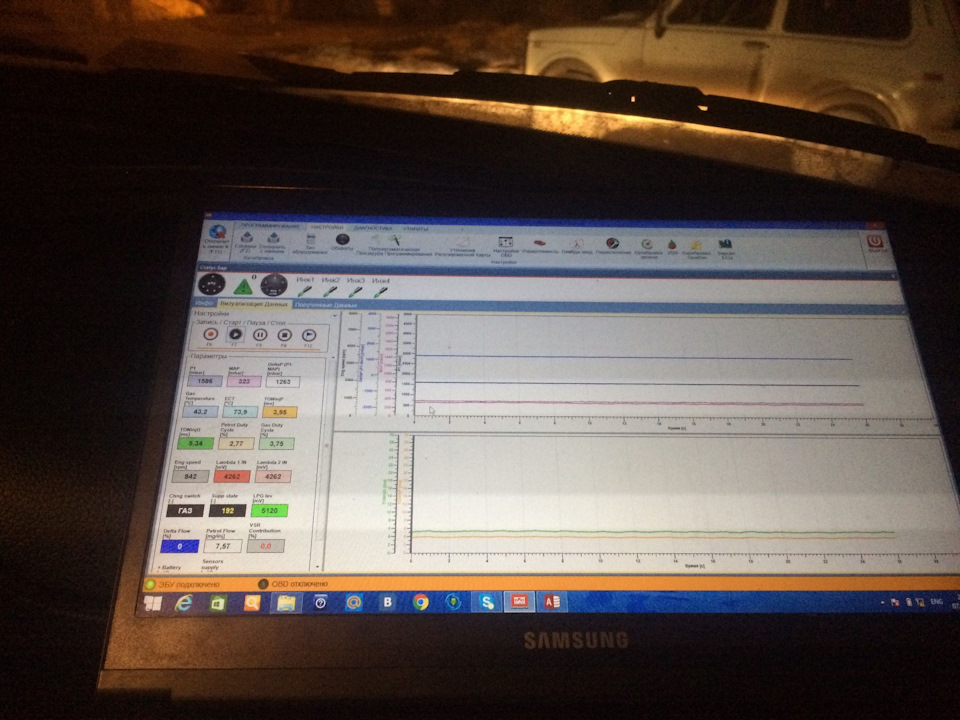

После настройки системы на холостом ходу и в движении были приведены в соответствие топливные коррекции, настроены режимы переключения, довпрыска бензина.

Ну и мы готовы выдать автомобиль владельцу.

Общее впечатление: автомобиль не сложный, все элементы размещены на своих местах, везде удобно подобраться.

Comments 27

Мне сказали, что узаконить под бампером баллон не реально. Это так?

Не верно вам сказали.

полноценное взу в люк бензобака круто других фото нет себе так же сделать хочу

и форсуночки вот такие! думаю еще на порядок выше Ваших, ресурс 300000 км + вариатор

С таким эбу и вариатор не айс. 300 000 км? )))) ну ну…дерзайте! У меня как то были командирские часы, водонепроницаемость 50м! Ни на какие мысли не наталкивает?

т.е. вы решительно заявляете что форсунки HANA-2000 это подъё…ка типа Ваших китайских командирских часов?

Молодой человек, я родился в то время, когда не было китайских командирских часов. Глядя на ваш подкапотный сборный монтаж, оригинальной Кореи я там не вижу, либо Польша или китай. Про 300000 км, думаю не отходят. В нашем монтаже применены итальянские форсунки gp13, они тоже столько не отходят.

Я не особо то и молодой, по крайней мере октябренком и пионером был в школе. Оборудование стоит у меня Диджик, да не лучший вариант, это еще Maxi-1, но ставилось четыре года назад и пока работает без нареканий, форсунки и вариатор установил год назад. И ради вариатора не собираюсь менять ЭБУ, не на столько псих. Все работает, проблем нет. Про оборудование BRC слышал многое, сталкивался лично. Ничего плохого сказать не могу, оборудование высокого класса! но не нужно так откровенно лить грязь на других производителей. Почитал Вашу статью на сайте, там где Вы описываете свое оборудование, шланги, форсунки и т.д. Так вот кроме негатива эта статья ничего не вызвала. Вы там откровенно льете грязь на всех остальных производителей. (Ваш местный сайт) Так что ничего личного. BRC отличный бренд, но каждый баран носит свои яйца! никого не защищаю и не рекламирую, просто относитесь уважительнее к окружающим — это Ваши клиенты и они несут Вам деньги

На нашем сайте есть много статей, грязь мы ни в коем разе не льем, а описываем, то что есть. Есть там и статья про форсунки, так же можете ознакомится. А про шланги — так они действительно хорошего качества и они идут в наборе с комплектом. Мы помимо БРС ставим и другое оборудование, но именно с БРС меньше всех проблем. И это ведь не нами придумано, многие производители при проведении семинаров, презентаций своего оборудования сопоставляют свои параметры в сравнении с БРС.

у меня и у всех моих друзей так! баллон тоже под бампером и глушитель выведен в свое штатное место, т.е. слева а не справа как у Вас

У вас взу с переходником, т.е.нужно вкручивать, мы использовали полноценное, т.е.без всякого геморра.

у меня и у всех моих друзей так! баллон тоже под бампером и глушитель выведен в свое штатное место, т.е. слева а не справа как у Вас

Справа это хуже, чем слева? Или если у друзей и у Вас это так, то это догма?

у меня и у всех моих друзей так! баллон тоже под бампером и глушитель выведен в свое штатное место, т.е. слева а не справа как у Вас

я глушак робола поставил вместо катализатора пламегаситель волговский производство арзамас у него металл толще, а взу хочу полноценное в лючок бензобака

Источник

Как самостоятельно установить газовое оборудование на ВАЗ 2123 4×4, варианты монтажа: под днище или в багажник

Отечественный проходимец Шеви НИВА он же ВАЗ 2123 пользуется огромной популярностью среди любителей охоты и рыбалки. За его компактные размеры, а также внедорожные качества, автомобиль получился универсальным для города и сельской местности.

Из целого ряда преимуществ, у машины имеется значительный недостаток – повышенный расход топлива при небольшой мощности двигателя. Поэтому установка ГБО на Ниву Шевроле может значительно сократить затраты при эксплуатации авто.

Стоит ли на Ниву ставить газовое оборудование

Адекватный показатель расхода бензина, на современных легковых автомобилях для повседневного пользования, уже давно варьируется в пределах 6-8 литров на сотню километров. Конечно же, при нормальных условиях эксплуатации. В нынешних реалиях, если цифра переваливает за десятку, для многих эта грань является поводом к переоснащению транспорта для работы на альтернативном топливе.

При объеме мотора 1.7/1.8 литра, у Шевроле Нивы расход бензина редко удается удержать в пределах 10 л. Учитывая, что эти машины часто используют на пересеченной местности, к тому же с постоянным полным приводом и прицепом, потребление топлива доходит до 12-15 литров.

Поэтому вопрос об установке газобаллонного оборудования на Шниву очевиден. Отзывы владельцев доказывают, что расход газа на Шевроле Нива с ГБО 4 поколения, при условии грамотного монтажа и правильной настройки редко превышает 14 л. Обычно показатели такие:

Конечно, условия эксплуатации (зимний период, прицеп, грязь и др.), а также стиль вождения влияют на значения, однако стоимость бензина против пропан-бутана и метана, пока не сопоставима.

Стоит отметить, что вопрос окупаемости газового оборудования индивидуален. Все зависит от пробега, цены на топливо и стоимости газовой системы. Посчитать когда окупится ГБО можно у нас сайте, перейдя по этой ссылке.

ГБО на Шеви NIVA плюсы и минусы

Отрицательными сторонами являются дополнительные траты:

Также к негативным сторонам можно отнести не достаточное количество газовых заправочных станций (в основном применимо к метану) и утяжеление общей массы автомобиля. Все эти моменты не значительны по сравнению с будущей экономией. При том, что настройку, ТО, и ремонт можно делать самостоятельно.

Основным же недостатком при установке ГБО является значительное сокращение места в багажном отделении, за счёт монтажа баллона. Но и здесь есть решение проблемы (об этом ниже).

Какое ГБО 4 поколения лучше поставить на Ниву Шевроле

Так как ГБО 2 поколения ставиться преимущественно на карбюраторные авто, а метановая система дороже, оптимальное решение для Шеви Нивы – четвертое поколение пропанового газового оборудования.

При подборе газовой системы, кроме цены, следует обращать внимание на следующие факторы:

Как правило, признанные фирмы, такие как Диджитроник, Ловато, ОМВЛ, Тамона, Атикер, Торелли, Зенит, БРС, Принс уже имеют в линейке готовые решения и комплектацию под конкретный автомобиль, как подороже, так и подешевле. К слову последние два представителя из премиум сегмента.

К примеру, система от диджитроника с конроллером макси-2 обойдётся 29-30 тысяч руб., модель BRC Sequent также отлично работает, но цена уже 40-42 т.р. (ГБО +установка без переделок).

Выбрать ГБО можно также самостоятельно, комплект для установки состоит:

Главное помнить, что производительность редуктора-испарителя подбирается исходя из мощности силового агрегата машины.

Подробнее о выборе ГБО 4-го поколения читайте здесь.

Куда ставят газовое оборудование на Ниву

Способы установки газового баллона на Ниве Шевролет стандартны для данного типа авто:

Проще и быстрее установить цилиндрический или тороидальный баллон в багажнике, но тогда его полезный объём будет не доступен примерно на 50%. Однако такие варианты возможны. В продаже существует специальная укороченная цилиндрическая ёмкость для ШНивы с продольным расположением. По отзывам нивоводов рекомендовано располагать её с левой стороны по ходу движения машины. При такой установке удобнее пользоваться багажным отсеком.

Монтаж тор бака также не самое удобное решение. Чтобы сделать ровный пол, придётся изготавливать дополнительную полочку.

Пожалуй, самый оптимальный вариант установка ГБО под днище авто. Существенный недостаток этого способа, чтобы смонтировать цилиндрический газовый бак, потребуется изменение выхлопной системы и фаркопа, либо их замена.

Переделка глушителя на Ниве под ГБО

Для переделки выхлопа Chevrolet Niva под газобаллонное оборудование существует три варианта:

Первый метод имеет только один плюс – возможность оставить выхлопную систему в штатном исполнении, а соответственно миновать появление дополнительного шума. За такую кастомизацию мастера возьмут от 7-20 тысяч рублей (зависит от запчастей).

Для самостоятельного изменения глушителя нужны определённые навыки и набор специального инструмента.

Второй путь не потребует кардинальных вмешательств. Надо всего лишь обрезать стоковый глушитель вместе с резонатором (задняя и средняя банки) до кислородного датчика и установить на его место выхлоп подобного размера. Вывод сделать под заднюю правую дверь. Например, подойдет от трёхдверной Нивы, ВАЗ 2108 или иномарок.

Минусы подобного тюнинга:

Наиболее приемлемый из всех, третий способ. Преимущества:

Последний пункт можно вообще исключить, если вырезать катализатор, а на его место вмонтировать резонатор. Но тогда необходимо поменять прошивку (сделать чип-тюнинг ЭБУ двигателя), т.к. будет удалён один лямбда-зонд (датчик кислорода). Что соответственно снизит норму выхлопа и возможно будет на пару сантиметров понижен дорожный просвет.

Цена полного комплекта от фирмы «РОБОЛА» составит 3100-3700 рублей (зависит от магазина).

Важно! Автомобили до 2002 года выпускались без нейтрализатора выхлопных газов.

Что делать с ТСУ

По виду крепежа, заводской фаркоп на Шевроле Ниву с ГБО бывает в двух принципиально разных исполнениях. П – образный и крестовидный.

Со сцепным устройством также 2 способа решения проблемы:

Таблица самых популярных ТСУ для Шеви Нива с ценами:

Монтаж газового оборудования на Нива Шевролет

Если принято решение об установке баллона под дно багажника, начать нужно с демонтажа старой выхлопной системы и постановки новой.

В данной статье описывать процесс установки выхлопных систем не имеет смысла, т.к. пошаговая инструкция к ним всегда прилагается.

Далее необходимо открутить от пола под багажником защитный экран старого глушителя.

Установить емкость. Идеально подойдёт бак 50-55 литров. 60 литровый уже не влезет. Перед установкой, желательно обработать емкость и крепёжные ленты антикоррозийным покрытием. А под ленты подложить резиновые уплотнители. Процесс установки/регулировки мультиклапана мы описывали тут.

Фаркоп можно смонтировать сразу или по окончанию основных работ.

Затем поставить ВЗУ в лючок бензобака, бампер, ТСУ или на выносном кронштейне и протянуть к баллону заправочную трубку. Про это писали здесь.

Далее установить электроклапан подачи топлива и редуктор-испаритель в подкапотном пространстве. Испаритель обычно на Нивах размещают справа от мотора, а клапан (если выносной) на переднем щите моторного отсека.

Подогрев редуктора запитать параллельно печке салона, через тройники, врезанные во вход/выход радиатора отопителя. Во всех соединениях лучше применять самозажимные хомуты.

От баллона к редуктору, через клапан, по днищу авто провести и закрепить расходную магистраль. Крепить трубку необходимо вдали от подвижных элементов подвески и раскаленных деталей выхлопа.

Установка инжекторов. Сверлить места под врезки форсунок желательно на снятом впускном коллекторе или хотя бы подать воздух во впускной тракт, чтобы избежать попадания стружки (если коллектор металлический).

Потом закрепить кронштейн с форсунками непосредственно на двигателе. Соединить форсунки с врезками шлангами равной длинны, зафиксировать их хомутами. Расстояние между форсунками и врезками должно быть минимальным (max 25-30 см).

Важно учесть размер инжекторов и их высоту установки, чтобы исключить соприкосновение с капотом. В этом плане удобны газовые форсунки AEB или им подобные. Допустимый угол наклона форсунок указывает производитель.

Таким же образом, просверлить отверстие в коллекторе и вкрутить штуцер под вакуумную трубку.

Потом соединить газовым рукавом редуктор, фильтр тонкой очистки, МАП сенсор, датчик температуры газа и форсунки. Соединить вакуумную трубку от штуцера на впускном коллекторе через мап сенсор к редуктору.

Если фильтр паровой фазы с отстойником, желательно жестко его закрепить на кронштейне.

ЭБУ жёстко закрепить под капотом на кузове авто вдали от подвижных деталей, а также возможного нагрева и попадания влаги.

Согласно схеме монтажа проложить электропроводку. Установить переключатель вида топлива в удобном месте салона авто.

Заправить баллон примерно 10 л пропана и провести опрессовку системы. Если утечек не выявлено, приступить к настройке ГБО. Об этом мы рассказывали в этой статье.
