Daewoo Matiz Белый Кролик › Бортжурнал › Промывка радиатора печки. Часть 1. Снятие передней панели.

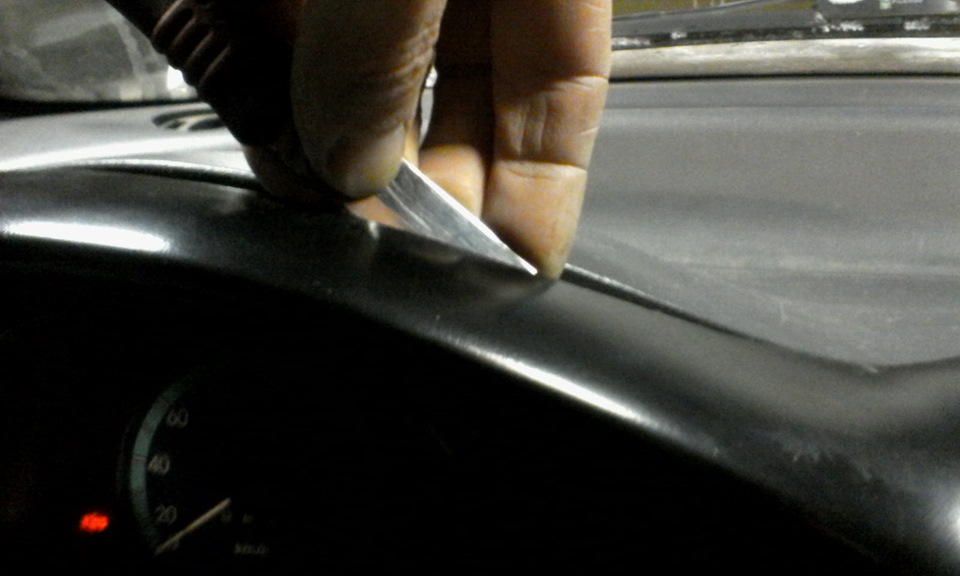

Достаточно сдвинуть накладку в одном месте, и потом продвигаясь по контуру, отщелкивать ее руками.
Отсоединяем разъемы аварийки и противотуманок. Дальше снимаем руль. Берем болт М8 длиной 40-50 мм, вкручиваем его в отверстие с резьбой рядом с рулевым валом. Гайку на валу откручиваем головкой на 22, но не до конца, а заподлицо с резьбой вала.
Надавив на ключ создаем преднатяг. В лучшем случае руль сойдет со шлицов. В тяжелых случаях можно ударить молотком по головке ключа в момент натяга. У меня сошел с первого несильного удара.
Подрулевые переключатели можно сразу отстегнуть, чтобы не мешали. Они держатся на разъемах-защелках.
Теперь отсоединяем приборную панель. Откручиваем 4 самореза и отодвигаем приборку.
Отстегиваем сзади 2 разъема. Трос спидометра крепится на защелку, просто тянем трос от приборки. Если не хватает сил- можно просто дернуть приборку на себя- трос вылетит сам. Далее снимаем магнитолу и блок управления печкой.

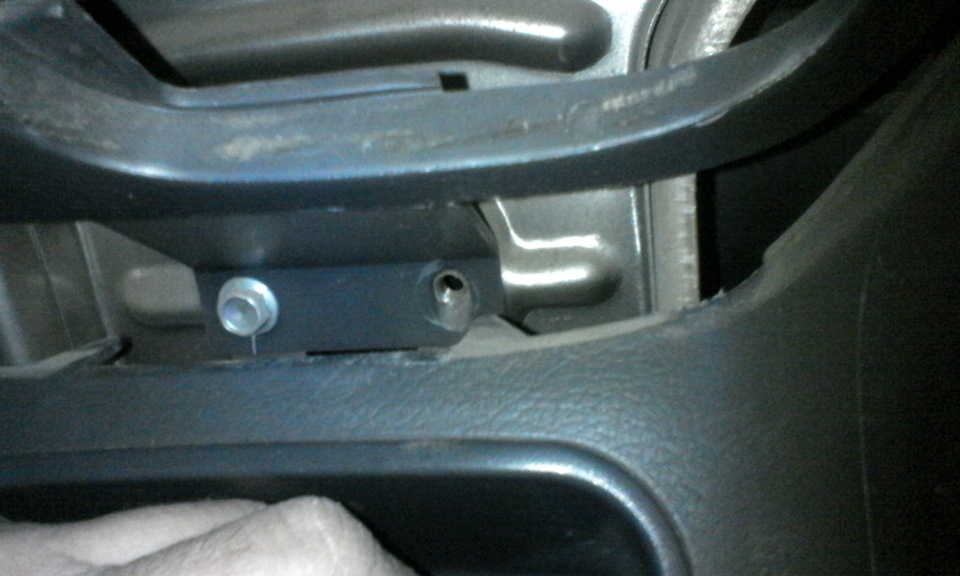

Кроме всего перечисленного нужно открутить разъем OBD под бардачком. Крепится он двумя саморезами снизу. Еще нужно отсоединить колодку от регулятора электрокорректора фар. Кроме того нужно отсоединить трос открытия капота. Для этого нужно открутить пластиковую гайку с обратной стороны ручки открытия, вытянуть трос вперед и отсоединить саму ручку. Фото этих мелких процедур не сделал, но там все понятно. Теперь откручиваем все крепления торпеды к кузову.

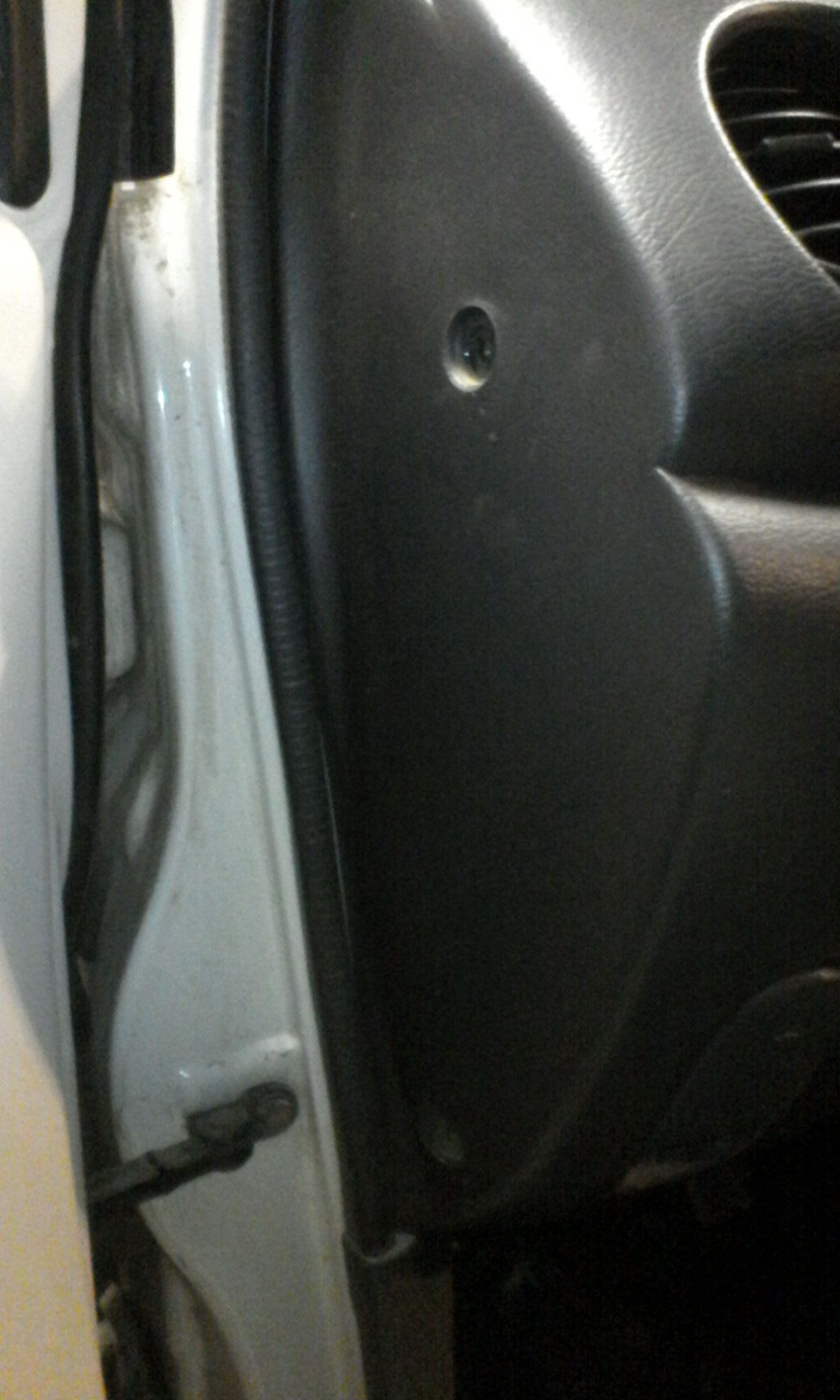

Не забудьте снять пластиковые накладки передних стоек. Они крепятся к панели нижней частью. Для этого нужно плавно отжать верхний край, чтобы верхний пистон вышел из гнезда, а потом сдвинуть накладку вверх к крыше. Вернемся к панели. Плавно тянем панель на себя и снимаем ее.

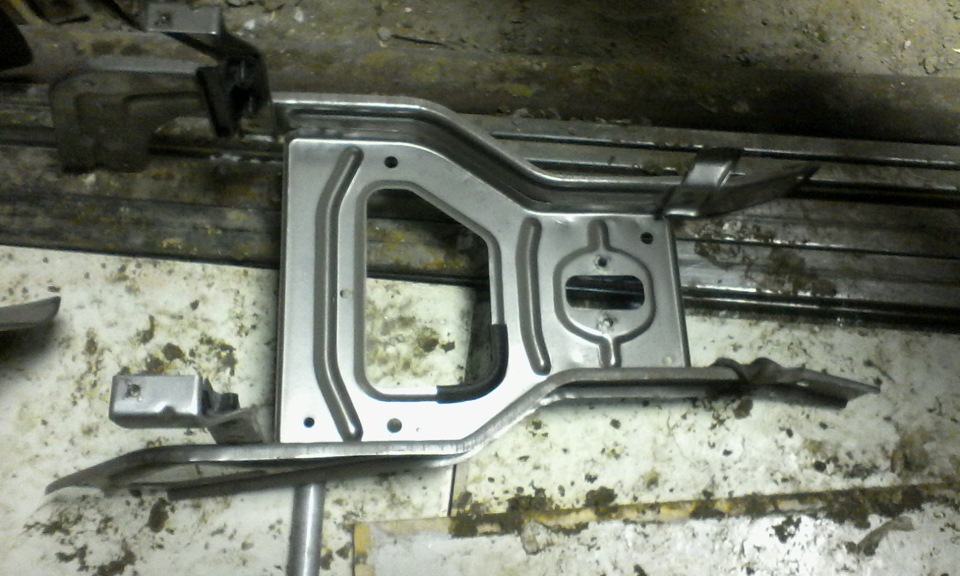

Для того чтобы снять печку нужно снять железный кронштейн по центру. Он держится на 8 болтах на 10.
Теперь можно отсоединить тросы приводов заслонок и убрать блок управления печкой в сторону.
Общий вид всего шухера примерно такой.
На сегодня это все. Жена спать зовет. Завтра расскажу как снять саму печку и радиатор. А там, поверьте, много интересного я открыл для себя :))) Да и вам скучно не будет.
Daewoo Matiz Жёлтый микроб › Logbook › Замена радиатора печки, а машина все равно не греет
После промывки печка стала греть получше, но жена все равно жаловалось, мол холодно. Решил я поменять радиатор. Разобрал печку.
Скажем так, ничего сложного. Сложнее снимать патрубки. Взял лузаровский
Пришлось половинить печку, тоже ничего сложного
Каково же было разочарование когда стало ещё хуже. Если отключить вентилятор, а через несколько минут включить, то из печки кипяток и сразу же остывает. Патрубки кипяток. Видимо скорость и/или объем протекания жидкости через печку недостаточно. Помпа? Воздух? Куда копать дальше?
Это уже делать было нечего)))
Daewoo Matiz 2008, engine Gasoline 0.8 liter., 52 h. p., Front drive, Automatic — DIY
Comments 24
Это радиатор. Я такое встречал еще на 2109. Поставили дешман, орига тогда стоил 1200руб, экономия… Поставили ЛУЗАР за 800руб… Та же ситуация. Сначала горячий, потом становится холодный. Поехали купили еще один оригу ВАЗ за 1200, в машине ЖАРА стала… Вроде жене делаешь, уже бы вложился бы в оригу… У меня сейчас тоже этап смены радиатора, но второй раз туда лезть я не хочу, поэтому заказал оригинальный… Ходит долго, греет отлично. Лет 8-10 отходит, и хрен сним. Зато один раз и надолго, и без головной боли…
Оригинал дешевле лузара был! Да и оригинал в итоге забитым и был
Чет не разу не верю что запчать GM будет дешевле китайского LUZAR. У нас разница в 4000р между ними. Когда лузар 2000 а GM 6300р
Сверился, действительно в 2 раза в пользу оригинала. Но как-то не верится что это печка, т.к. оригинал вел себя так же до замены. Есть ещё мысль что стоит пробка, так как я ни грамма ещё не долил до. Как с первого раза залил, так уровень и держит. Ну и термостат уже заказал (оригинал)
еще знаешь что надо проверить? теплообменник на АКПП. Он после печки подключен. Может забит. Я тоже на днях туда полезу.
Daewoo Matiz является очень компактным автомобилем. Причем, это касается не только внешнего вида и салона, но и технической начинки автомобиля. Любой ремонт является делом непростым и требующим большой выдержки. Особенно, если речь идет о Matiz. Печка не является сильной стороной Матиза и через несколько лет после начала эксплуатации почти всегда требуется замена ее радиатора. Если этого не сделать, то воздух из печки будет все холоднее и холоднее, пока не станет совсем невозможно ездить в зимнее время без отопления.
Поэтому ремонт печки Дэу Матиз лучше не откладывать в долгий ящик. Однажды радиатор начнет течь, и весь антифриз, который вы будете заливать в систему, будет оказываться на полу под ковриком с пассажирской стороны салона. Перед началом работы мы рекомендуем подробно изучить техническое руководство к вашему автомобилю, схему размещения узлов и агрегатов. В особенности, если вы не занимались ремонтом ранее.
Что можно сделать дополнительно
Несколько полезных работ, которые можно сделать параллельно с заменой радиатора печки:
Учитывая, что разбирать придется практически полмашины, замените попутно все другие изношенные детали, которые скоро отслужат свой срок.
Замена радиатора без снятия передней панели
Классический способ замены радиатора отопителя Калины видео которого мы представили на страничке, предполагает полный демонтаж салона. Вдвойне обидно, что приходится терять целый день, если менять радиатор самостоятельно, или пять тысяч и тоже целый день, если пользоваться услугами СТО.
Однако, есть способ, который позволяет проводить замену радиатора с меньшими трудозатратами и быстрее. Альтернативный способ замены заключается в том, что при помощи пилки от ножовки по металлу, перед удалением старого радиатора, из него вырезается сегмент с патрубками или же просто отрезаются патрубки. Если радиатор алюминиевый, то в этом случае патрубки будут пластиковые и их удаление займет от силы 15 минут. Следует учитывать еще некоторые нюансы при замене.
После удаления патрубков, чтобы не ослаблять переднюю панель, можно тоже сделать надрезы в тех местах, которые указаны на фото, на кожухе отопителя. В этом случае больше не придется демонтировать панель полностью при замене радиатора. Достаточно просто слить антифриз, демонтировать педаль газа (можно также снять блок крепления педали тормоза, хотя многие обходятся и без этого), укоротить штатную направляющую шпильку на 10 мм (крупными кусачками, плоскогубцами), вынуть старый радиатор и поставить на место новый.
Таким образом можно просто решить вопрос с заменой радиатора печки на Калине, сэкономить время и деньги. Пользуйтесь правильным антифризом и удачных всем зимних дорог!
Принцип работы системы отопления Daewoo Matiz
В автомобиле Daewoo Matiz присутствует штатная система отопления и вентиляции, которая обеспечивает комфортное нахождение водителя и пассажиров внутри машины в любое время года. В состав указанной системы входит отопитель, вентилятор отопителя, а также воздуховоды, которые помогают воздуху перемещаться к дефлекторам, направленным на ветровое и боковые стёкла, а также к вентиляционным отверстиям, которые нагнетают подогретый воздух на ноги пассажиров, поднимая температуру в салоне авто.
Сам отопитель располагается непосредственно под панелью приборов в центральной части, тогда как вентилятор отопителя находится на правой стороне нижней части панели приборов — ближе к вещевому ящику. Внутри корпуса отопителя имеются распределительные заслонки, которые и направляют воздух к тем или иным зонам в салоне авто. Там же располагается и радиатор отопителя, который соединяется посредством шлангов с системой охлаждения силового агрегата. Внутри радиатора находится специальная жидкость, которая и переносит тепло. Особенность текущего положения заслонки указывает регулятору температуры на то, можно ли наружному воздуху проходить через радиатор. И если да, то, в каком количестве. Таким образом, можно относительно точно выставить нужную температуру внутри салона.
Что же касается воздуха, который поступает из улицы, то он движется сквозь овальные отверстия на передней части машины, а именно — на средней части декоративной решётки радиатора мотора. В случае недостаточно высокой скорости или же нахождения автомобиля в режиме стоянки, задействуется вентилятор на электрической тяге, который принудительным образом нагнетает воздух внутрь авто. Скорость вращения вентилятора регулируется посредством дополнительного резистора, и может быть установлена на одной из четырёх позиций.
Радиатор печки чаще всего становится причиной поломок системы отопителя
Разборка системы отопления и вентиляции Дэу Матиз Daewoo Matiz (део матиз)
Кузов и его геометрия Детали салона СиденияЗеркала и стёклаЗамена стёкол и зеркалРемонт обогревателя заднего стеклаВнешние детали кузоваБампераСнятие бамперовДвериСнятие дверей и крышки багажникаФиксатор замка двериФиксатор замка крышки багажникаКрышаСнятие деталей крышиРемни безопасностиЗамена ремней безопасностиКапот и переднее крылоКрышка бензобака и трос крышки багажникаПроверка герметичности кузоваГерметизация кузова и стёколУстранение шумов и скрипов кузоваОтопление и вентиляцияДиагностика системы отопления и вентиляцииРазборка системы отопления и вентиляцииКондиционерПроверка кондиционераОбслуживание кондиционераСнятие кондиционераРемонт компрессора
Панель управления и тросы
Расположение элементов панели управления отоплением и вентиляцией показано на рисунок 8.1.
Отсоедините провод «массы» от аккумуляторной батареи.
Снимите молдинг панели приборов.
Снимите панель управления отоплением и вентиляцией в сборе в следующем порядке:
— выверните винты 1 (рисунок 8.2) крепления панели управления отоплением и вентиляцией;
— отделите панель управления от панели управления 2;
Установите вентиляционные воздуховоды и закрепите их винтами.
Установите воздуховоды с патрубками и закрепите их винтами.
Установите панель управления.
Радиатор отопителя
Снимите модуль отопителя.
Снимите радиатор отопителя в следующем порядке:
-снимите радиатор отопителя 2.
Установите радиатор отопителя на модуль отопителя.
Установите кожух радиатора отопителя.
Установите модуль отопителя.
Демонтаж элементов системы отопления
Довольно часто возникает необходимость снять вентилятор отопителя, чтобы добраться до других деталей. Он располагается под приборной панелью непосредственно за вещевым ящиком. Перед началом работ нужно убедиться, что клемма «минус» отключена от аккумулятора и автомобиль является обесточенным. Теперь аккуратно нажимаем на фиксатор колодки и отсоединяем её вместе с проводами от электрического моторчика вентилятора. Также необходимо отсоединить и шланг вентиляции от специального патрубка, который относится к электрическому мотору вентилятора.
Немного отогнув пластмассовую защёлку, прокручиваем вентилятор против часовой стрелки, чтобы его можно было снять. Для обратной установки проделываем все вышеназванные действия в противоположной последовательности.
Если же вам нужно снять дополнительный резистор вентилятора отопителя, то для этого, как и в первом случае, необходимо отключить аккумуляторную клемму «минус», чем полностью обесточить авто. Также, для большего удобства, не лишним будет снять и вентилятор отопителя, что мы уже успели рассмотреть. Дополнительный резистор вентилятора отопителя располагается под самой приборной панелью внутри кожуха вентилятора.
Как поменять радиатор отопителя на автомобиле Daewoo Matiz
Радиатор отопителя нуждается в проверке, если найдена течь на полу в салоне автомобиля. Если в зоне ног впереди сидящего пассажира наблюдается влага, то это может говорить о неисправности, связанные с системой отопления.
Замена радиатора печки Daewoo Matiz
Если радиатор плохо греет, то первое что нужно сделать, это демонтировать переднюю панель. После этого открывается полный доступ к передней части. Вы увидите отопительную систему, в которую входит и радиатор. На первый взгляд может показаться просто, но это не так. Вся проблема в том, что печка отопителя подключена шлангами к системе охлаждения, которые также необходимо демонтировать. Если имеется эстакада или подъемник, то снятие шлангов будет удобнее производить снизу, предварительно сняв нижнюю защиту. Кусачками разгибаем металлический хомут, тогда будет доступен радиатор. Печка крепится на простых болтах, поэтому трудностей со снятием не должно возникнуть. Берем новую печку и подключаем ее к системе отопления. Неисправный радиатор можно отремонтировать. Но делать ремонт не всегда выгодно, поскольку разборка переда Matiz для доступа к отопителю занимает довольно продолжительное время. Печка плохо греет также, если в трубках радиатора будет много накипи. В отдельных случаях может помочь промывка отопителя. Радиатор очищают при помощи специальных чистящих средств, которые удаляют накипь. Промывание занимает около 20 минут. После того как промыли печку, его можно продуть компрессором. Радиатор устанавливается в обратном порядке.
Замена радиатора печки на дэу матиз
Проблемы с радиатором печки чаще всего проявляются в случае обнаружения течи на полу салона автомобиля. Поэтому, если возле ног переднего пассажира всегда присутствует небольшое количество влаги, то это может свидетельствовать о появлении серьёзных проблем с системой отопления, в частности с протечкой радиатора печки.
Также, нам понадобится доступ из моторного отсека
Первое, что нужно сделать — снять переднюю панель, полностью оголив внутреннюю часть. Далее нашему взору открывается непосредственная система отопления, в составе которой имеется и печка дэу матиз, однако не всё так просто. Дело в том, что к ней подведены несколько шлангов от двигателя, которые также нужно снять. Если есть такая возможность, то легче всего будет проводить демонтаж данной части из-под авто, просто сняв защитный щит. Посредством кусачек разжимаем железный хомут, чтобы добраться до радиатора печки. Крепится он на стандартных болтах, так что проблем с демонтажем быть не должно. Теперь можно брать новый радиатор и устанавливать на место. Ремонт старого радиатора, в некоторых случаях, возможен, однако далеко не всегда целесообразен, поскольку процесс разборки автомобиля для постоянного доступа к нему может занимать довольно много времени.
Как заменить радиатор печки Daewoo Matiz
Daewoo Matiz является очень компактным автомобилем. Причем, это касается не только внешнего вида и салона, но и технической начинки автомобиля. Любой ремонт является делом непростым и требующим большой выдержки. Особенно, если речь идет о Matiz. Печка не является сильной стороной Матиза и через несколько лет после начала эксплуатации почти всегда требуется замена ее радиатора. Если этого не сделать, то воздух из печки будет все холоднее и холоднее, пока не станет совсем невозможно ездить в зимнее время без отопления.
Поэтому ремонт печки Дэу Матиз лучше не откладывать в долгий ящик. Однажды радиатор начнет течь, и весь антифриз, который вы будете заливать в систему, будет оказываться на полу под ковриком с пассажирской стороны салона. Перед началом работы мы рекомендуем подробно изучить техническое руководство к вашему автомобилю, схему размещения узлов и агрегатов. В особенности, если вы не занимались ремонтом ранее.
Меняем радиатор печки Матиза. Шаг за шагом
К замене радиатора печки Деу Матиз нужно подходить ответственно. Заранее подготовьте инструмент и наберитесь терпения.
Для того, чтобы добраться до радиатора отопителя вам, в буквальном смысле слова, придется разобрать половину Матиза — будьте готовы к этому.
Теперь мы добрались до радиатора печки, но не спешите сразу снимать его — нужно подготовиться.
Как снять печку на Матизе
Для того чтобы демонтировать печку:
Установка нового радиатора
После того как старый радиатор заменен на новый, можно приступать к сборке корпуса печки. Здесь важно, чтобы все точно становилось на свои места, иначе вы попросту не соберете печку.
Типичная проблема с печкой на Daewoo Matiz
Замена печки радиатора включает в себя 3 этапа:
Принцип действия отопителя Daewoo Matiz
В машине находятся системы вентиляции и отопления для комфорта находящихся в салоне людей в любое время. В систему отопления входят воздуховоды, печка и вентилятор. Воздуховоды направляют потоки воздуха к дефлекторам, которые направлены на стекла, а также подают теплый воздух на ноги людей, увеличивая температуру в машине.
Радиатор отопителя находится под панелью в средней части. Вентилятор расположен в правой части панели, ближе к «бардачку». В корпусе отопителя расположены специальные заслонки, которые распределяют потоки воздуха в определенные места салона. Там же расположен и радиатор отопления, который через шланги соединяется с охлаждающей системой двигателя. В радиатор отопителя поступает охлаждающая жидкость, которая отдает тепло и греет салон.
Воздух из атмосферы поступает через облицовку, которая закрывает радиатор, расположенную в передней части автомобиля Daewoo Matiz.
Если машина движется на малой скорости или стоит на месте, то можно задействовать электрический вентилятор, который в принудительном порядке нагнетает воздух в салон автомобиля Daewoo Matiz.
Скорость вентилятора регулируется резистором, который имеет от одной до четырех позиций.
Процесс замены радиатора печки Дэу Матиз
Снятие радиатора печки
Первое, что необходимо сделать, так это слить из системы охлаждения тосол или антифриз. При сливании нужно открыть кран печки, чтобы жидкость полностью ушла из радиатора отопителя. Следующий шаг – это отключение аккумуляторной батареи. Ведь вам придется отсоединять множество жгутов проводки, поэтому велика вероятность возникновения короткого замыкания.
Далее снимаете всю облицовку с приборной панели, отсоединяете мешающие вам элементы и убираете их в сторону, чтобы не повредить в процессе проведения ремонта. Теперь откройте капот и отключите два патрубка, идущих от системы охлаждения в салон. Перегородка, установленная в кузове, должна свободно уйти в салон. Для этого достаточно только надавить на нее.
В процессе работы вам будет мешать ЭБУ, поэтому его лучше всего отодвинуть в сторону. Провода отсоединять от него не нужно, вам главное выделить немного места для удобства. После снимаете скобы с отопителя и выкручиваете четыре болта крепления. Теперь можно вынуть всю улитку, отсоединить крепления патрубков и провести замену радиатора. Установка его производится в обратной последовательности. Внимательно следите за тем, чтобы верно подключить все разъемы.
Демонтаж торпедо
Демонтаж печки
Что было использовано в процессе замены печки Матиз?
Нужен будет и новый радиатор печки, а также новый фильтр в салон.
