Генератор на шеви ниву 2014 года с кондиционером

Хватает ли на Ниву Шевроле генератора на 80 ампер?

Или все-таки лучше взять помощнее — на 100 ампер? Задумался я недавно над таким вопросом, ибо либо мой гена порядком поизносился и уже не может выдавать требуемого напряжения. А потому мой аккумулятор практически всегда на издохе, вот и приходится чуть что — сразу отключать приборы, печку и тп. В общем, если гена хреновый, то даже музыку на природе пару часов не послушаешь, АКБ сдохнет. А раз так и настало время его сменить, то быть может сразу взять помощнее?

На моей Ниве Шевроле 2004 года выпуска стоит генератор на 80 ампер, стандартный. Вот такой:

Ремень генератора я недавно поменял, целая история была, как он у меня порвался и я с горем пополам добрался до дома. Обязательно прочитайте, думаю многим будет полезно. И возите с собой второй запасной ))

Также полезные сведения для владельцев Шевиков — у машин до сентября 2003 года генератор с нижним расположением, это не есть гуд, при преодолении глубоких луж и бродов его как правило заливает и такая ситуация — не фонтан, сами понимаете. Ведь не зря многие автолюбители переносят гены куда повыше, как на Нивах, так и на Шевиках.

А вот с сентября 2003 Шевики пошли уже с верхним расположением генератора, это уже отличное решение. Гена находится вверху справа, если стоят лицом к открытому капоту. При преодолении луж залить его будет куда сложнее, чем нижние.

Вот я и задумался, а быть может поставить генератор помощнее, ибо в планах поставить багажник и конечно же люстру, 4 лампы от hella думаю вполне отлично впишутся. Плюс также буду ставить лебедку, а она тоже садит АКБ нехило. И если гена слабый, то при борьбе с бездорожьем мы можем получить ситуацию, когда в темноте буксуем, включили люстру, движок кипит — оба вентилятора молотят в полную силу, тянем лебедкой — хватит ли гены на 80 ампер? Такое потребление энергии, конечно, будет не часто, но когда случится — лучше ведь перестраховаться?

Так что присматриваю гену на 100 ампер Прамо, стоит порядка 3500 рублей. Но для начала проверим генератор, который мне достался с машиной по умолчанию. Сдается мне, либо щетки там износились, либо еще что — ну не может он нормально заряжать батарею, за 4 месяца летней эксплуатации уже подзаряжал новый аккумулятор 3 раза. Видать гена заряжает только поверхностно.

С другой стороны не будет ли гена на 100 ампер лихо садить батарею, все-таки аккум новый и будет неправильно, если он отработает всего год-два. Как опять же читал на форумах, более мощный гена укорачивает жизнь аккумулятора.

Почитал отзывы Шнивоводов — большинство говорит, что на сотку ставить — дело хорошее, но только тогда, когда он на самом деле нужен, в смысле нужен гена увеличенной мощности. Ибо штатного вполне хватает, если он работает так, как должен. Но если на машине будет лебедка и дополнительный свет, то лучше все-таки поставить генератор на 100 ампер. Будем думать ))

Штатный генератор накрылся — поставил китайский. Пока полет нормальный. Вот такой:

Кто что думает, делитесь мыслями в комментах.

Источник

Chevrolet Niva Chevrolet Niva GLS › Бортжурнал › Замена генератора на Шевроле Ниве на 120 Амперный. 80 тыс. км «Генннадий» служит верно.

Не прошло и дня, после того, как я сознательно слетел с гарантии, как моя Шеви-Нива уже сломалась (( И было ей всего 5000 км от роду.
Ехал на работу, и загорелся индикатор заряда аккумулятора (( Грусть печаль, открыл капот, дымит и воняет генератор. Проехал еще с километр и по показаниям напряжения в сети стало точно ясно, заряда нет, еду «на батарейках», и надо срочно решить куда же ехать.

В районе работы был вроде сервис. Решил туда. Отдам тачку, а сам в офис пока ее зачинят. Заряда аккурат хватило доехать до бокса. Повезло! Последние метры докатили ручками.
Вышел электрик и грозным уверенным голосом сказал, что сегодня у него все забито, не сможет сделать. Вот гад! Но проблема решилась сразу сама собой. Моя недвижимость уже стояла в боксе и уехать сама не могла. А товарищ, что должен был приехать, еще не появился.
В общем мне быстро диагностировали, что сгорел диодный мост. Автозапчасти были в квартале от СТО. Через час я уже снова был на колесах )) Ура ура!

На 15 000 км снова сгорел диодный мост. Причем поэпичнее старого. Он серьезно заплавился сам и крышку задел. Поменяли.

На 20 000 км снова вонь, снова пропал заряд, еду к электрику. На этот раз сгорела обмотка. Что за хрень (( Чинить каждые 5 тыщ генератор?! Рекомендация электрика была купить 100 или 120 генератор. Запас мощности и прочности у него выше. Проблем быть не должно. А ремонт того, что есть генератора обойдется мне почти в стоимость нового ведь хоть запчасти и дешевле, но работы куда дороже чем просто замена узла.

Пришел в магазин. Продавец посоветовал 120 Амперного «Генннадия» (так он уважительно его назвал). Разница со стоковым была меньше 1000 руб, поэтому выбор был легким. Купил генератор «ПРАМО».

Не буду говорить, что лампочки после установки 120 А генератора стали гореть ярче )) Это не правда. Народ пишет, но ИМХО глупости это. Но зато скажу, что пашет у меня Генннадий уже 84 000 км бесперебойно! Я на нем один раз подшипники сменил и пару раз ролики. Все.

Единственное, должен сказать, что после установки Генннадия несколько раз плавились предохранители. Причем не все. Плавился предохранитель прикуривателя и подогрева сидений. С остальными все отлично. Может быть тут вины генератора нет и проблему стоит искать в другом. Тем более, что последние 20 тыс. км предохранители живут спокойно.

В общем есть мнение, что штатный генератор на Шниве слабоват. Просто так его менять не надо, конечно, если нормально работает. но как сдохнет, можно задуматься о замене на более мощный вариант. Тем более, что по цене он не сильно дороже выходит.
А еще бонусом мощный генератор потянет дополнительное освещение и потребители типа лебедки.

Источник

Какой генератор лучше поставить на шевроле ниву

Возможные неисправности генератора Нива Шевролет

При включении зажигания напряжение к обмотке возбуждения генератора (вывод «D» генератора 9412.3701 и «В» генератора 371.3701) подводится через контрольную лампу в комбинации приборов (лампа при этом горит) и подсоединенные параллельно ей резисторы.

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей. «Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» – к выводу «В+» генератора 9412.3701 (выводу «30» – генератора 371.3701).

Обратное включение приведет к пробою вентилей генератора.

При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска).

Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток – отсоединить от выпрямительного блока и регулятора напряжения.

Проверка генератора

Включите дальний свет фар, обогрев заднего стекла, вентилятор отопителя.

Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,2 В для генератора 9412.3701 и 13,6 В для генератора 371.3701.

Общая характеристика генератора

На автомобилях Шевроле Нива заводом-изготовителем устанавливается генератор переменного тока типа 37.3701 с трехфазной схемой.

Генератор имеет следующие технические характеристики:

Особенности работы генератора

Генераторное устройство на Нива Шевроле предназначено для обеспечения работоспособности системы электроники. Поскольку оптика является неотъемлемой частью этой системы, в случае выявления неисправностей автовладельцу следует как можно быстрее определить поломку и устранить ее. В противном случае эксплуатация машины без рабочих фар может привести к печальным последствиям.

Аналогично обстоят дела с аккумулятором — его подзарядка во время движения обеспечивается генераторным узлом, характеризующимся довольно высокой прочностью. Если генераторное устройство выходит из строя, подзарядка АКБ будет невозможной. Тем более, что если владелец машины не знает об этом, он будет использовать все электронные устройства в привычном режиме. А это, в свою очередь, приведет к полному разряду батареи и, соответственно, невозможности эксплуатации транспортного средства.

Устройство генераторного узла Нивы

Возможные неисправности

Все поломки, связанные с работой генератора Нива, могут быть выявлены при детальной диагностике.

В соответствии со схемой работы, причиной неисправности узла могут служить:

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

Замена щетки

Изношенный и новый регуляторы напряжения

Демонтаж генератора

Тюнинг двигателя нива 2121, доработка системы впуска на двигатель ваз своими руками ваз 2131, чип тюнинг двигателя нива 2131. Модернизация диффузоров нива 2131, ваз 2121. Тюнинг автомобилей ваз — это повышение заводских характеристик автомобиля. Доработка нива 2121 — это прежде всего установка новых бамперов, защиты картера, лебедки. По желанию владельцы этих внедорожников устанавливают дополнительные противотуманные фары. В наших разделах описаны инструкции и советы по доработке нива 2131 различных агрегатов, таких как раздатка и т.д. Комплексный тюнинг ваз своими руками сможет сделать даже автолюбитель. Также вы найдете категории по тюнингу двигателя, тюнингу коробки передач, тюнингу салона и кузова, также множество фото отчетов тюнинга ваз 2121. Благодаря интересным решениям тюнинг нива доставит вам массу удовольствия и выгоды. Если у вас есть фотографии тюнинга ваз — присылайте нам на почту.

Что бы обеспечить себе и соей машине хороший заряд АКБ, а так же избавиться от «приглушенного» света фар на холостом ходу и дать себе возможноть установки дополнительного электрооборудования — нужен мощный генератор! Для обычной (карбюраторной) НИВЫ есть простой вариант увеличить мощность генератора — это похаимствовать его у своего же брата ВАЗ-21214 (инжектор). На 214-х Нивах ставят генераторы мощностью 80А, т.к. там потребителей больше! Установить 80-амперный генератор, например в 213-ую НИВУ не составляет вообще ни какого труда! Нужно лишь купить: сам генератор от 214-ой Нивы (ВНИМАНИЕ: они бывают с разными шкивами!), нижний кронштейн крепления генераотора и верхнюю натяжную планку, ну и понятно специальный болт для крепления генератора к нижнему кроншейну. Кроншейны без проблем ставятся на двигатель ЛЮБОЙ нивы ваз 2121! т.к. блоки там одинаковые! Я так понял его даже можно легко и в «шестерку» воткнуть по той же причине… Снимаете старые кронштейны — ставите новые! В те же отвертия все прикручивается! В случае с 213-ой Нивой со стороны электрики переделок почти нет! Нужно было лишь поменять клему на проводе возбуждения (на 213-ой там клема под болтик, а на 214-ой обычная «мама») На счет 2121 точно не скажу, не помню как у них там реле зарядки стоит, если оно внешнее — нужно переделывать схему, т.к. в новом генераторе ваз 2131 оно встроено в щеточный узел!

Необходимый комплект (генератор, кронштейн, натяжная плнака, болт)

Источник

Генератор шевроле нива: какой установлен, замена своими руками

Приветствую всех автолюбителей. Сегодня речь поведу опять о моем Шевике, который в последнее время стал доставлять мне удовольствие с ним возиться. Поломки посыпались одна за другой, впрочем, они были как бы следствием друг друга. Тут даже можно отследить хронологию:

Изчез антифриз полностью — потекла помпа
Заменил помпу
Через неделю лопнул общий приводной поликлиновый ремень

Как оказалось — заклинило генератор и из-за него ремень и порвался. Почему так все произошло? Скорее всего(моя версия) — в сервисе при замене помпы ремень сильно перетянули, ибо мы такой же натянуть вообще не смогли.

В результате при адском «перетяге» крякнул уже старенький гена, подшипники не выдержали таких издевательств. А потому лучше все-таки делать все самому или в проверенном сервисе.

Ну и натягивайте правильно, пробы прожать пальцем можно было на 1 см.

Как они вообще смогли натянуть 1885 ремень? Ума не приложу ))

И вот сегодня купил еще один ремень генератора(чтобы был на замену), также купил нового «гену» и установил его. В инете даже нету понятной инструкции о замене генератора, как его снять, какой выбрать ремень и как обратно все установить и правильно натянуть ремень на все агрегаты. А потому я сподобился записать для нуждающихся полнейший фото и видео отчет. Поехали:

Сначала расскажу о генераторе

Отнес старый заводской на «переборку», мне его полностью разобрали, посмотрели и сказали, что ему пришел конец. Подшипники порвало, а также ротор износился до такой степени, что ремонт встал бы в 2500 рублей. А новый стоит 3100. Китайский правда, но гарантия 3 месяца, проверили его на стенде — все путем работает.

А потому берите лучше родного гену с одинаковой шириной ролика и с правильным количеством ручейков(канавок). Потому ремень и называется ручейковый, ибо канавки должны совпадать, получается что-то типа рельсов.

Хотел купить 100 амперовский Прамо, но нигде в городе не нашел, оригинальные гены стоили 4000 рублей. Так что решил попробовать китайский ))

Как снять генератор с Нивы Шевроле

Сначала нужно ослабить ремень, который если натянут — так просто не сбросить. Итак, наша задача — ослабить натяжной ролик, его держит площадка с тремя гайками. Нужен будет ключ на 10, очень желательно иметь вороток-трещотку с такой же головкой, желательно удлиненной, ибо третья гайка находится прямо под ремнем и лучше подобраться к ней сбоку.

Значит — сначала ослабляем 3 гайки, держащие пластинку с натяжным роликом:

Первые 2 гайки легко достать обычным рожковым ключом. А вот третью — гораздо легче трещоткой.

Или можете поддомкратить колесо и на 4 скорости его также крутить и одновременно ремень натягивать. Это если купленный вами ремешок ни в какую от руки не надевается. В идеале же должон ремешочек от руки надеться с минимальным усилием.

Какой ремень брать?

Вопрос тоже актуальный, ибо я покупал уже 3, сначала взял такой же, который у меня порвался. Начали одевать — ни в какую не налазит. Размер — 1885, фирмы Gates. Потом поменял на лузаровский(смотрите ниже)

Пошел купил второй — длиной 1888 мм — идеально встал, но ввиду того, что натягивали его мы на заклинивший генератор, при запуске он начал свистеть и дымится. Почему? А потому что шкиф гены должен по идее крутится, а у нас его заклинило. А мы идиоты и не проверили ))И ремень по нему и прокручивался. В итоге ремешок чутка подпалили и решили оставить его как запасной.

Так что лично мне подошел ремень вот такой:

Производитель Luzar, длина 1888 мм! Цена — 380 рублей. Сейчас отлично стоит и работает.

Это была фото-инструкция, теперь можете глянуть и видео(в нем мы ставили ремень на заклинивший гену), однако суть работы думаю ясна. Надеюсь, что это видео вам поможет.

А вот это видео — работает уже китайский гена, все правильно натянуто и все отлично работает(идет зарядка — работает ГУР — помпа качает — машина не греется). Постучал по дереву ))

Генератор Нива Шевроле

Главная • Нива • Шевроле • Электрика

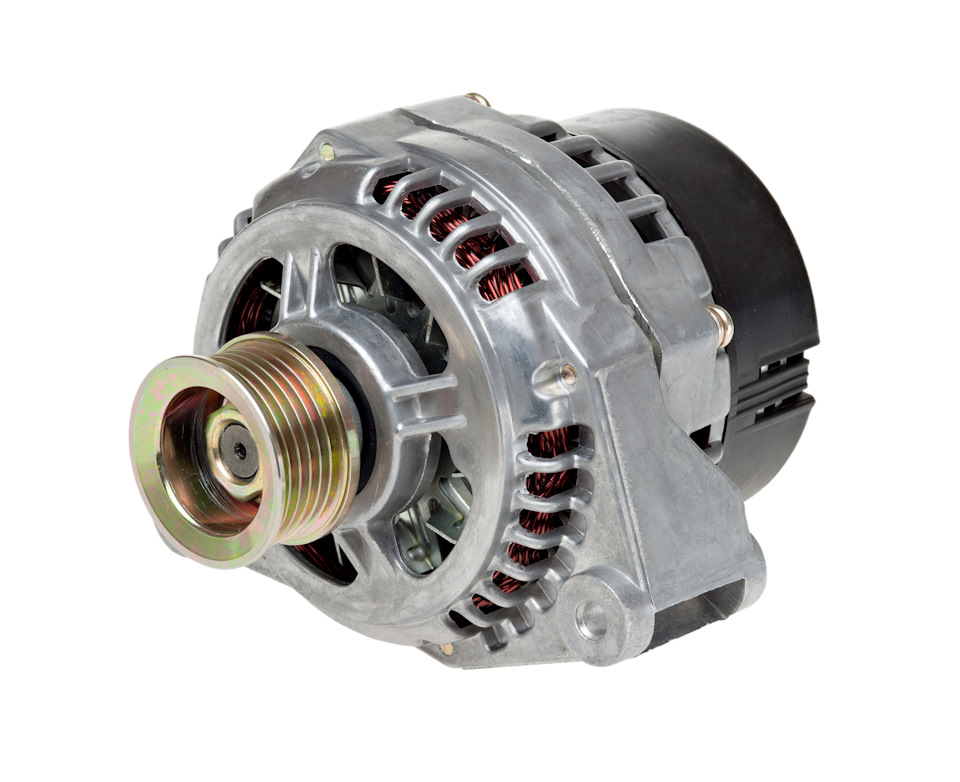

Устройство генератора на Нива Шевроле

Генератор типа 9402.3701-01 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).
Генератор Нива Шевроле 9402.

3701-01: 1 – выпрямительный блок; 2 – втулка подшипника; 3 – задний подшипник вала ротора; 4 – контактные кольца; 5 – защитная втулка; 6 – вывод «В+» генератора; 7 – прокладка; 8 – кожух; 9 – регулятор напряжения со щеткодержателем; 10 – стяжной винт; 11 – задняя крышка; 12 – статор; 13 – передняя крышка; 14 – дистанционное кольцо; 15 – передний подшипник; 16 – шкив; 17 – шайба; 18 – ротор.

Схема соединений системы генератора Шевроле Нива

1 – аккумуляторная батарея; 2 – генератор; 3 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 4 – монтажный блок; 5 – выключатель зажигания.
Схема соединений генератора показана на рисунке выше. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 3, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства Ваз-2123 не используется. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или свечение ее вполнакала говорит о неисправностях.

Технические характеристики генератора для Нивы Шевроле

Снятие и установка генератора Нива Шевроле

Перед началом снятия генератора необходимо его об источить — снять клемму минус аккумуляторной батареи.

Отсоедините колодку с проводом от вывода «D» генератора

Снимите защитный чехол

Отверните гайку и отсоедините провода от контактного болта (вывод «В+»)

Отверните гайку болта крепления генератора к натяжной планке

Отверните гайку болта нижнего крепления генератора

Снимите ремень привода генератора, как снять ремень генератора Шива Шевроле показано на рисунке

Установка генератора на Шевроле Ниву производится в обратном порядке его снятию. После установки генератора отрегулируйте натяжение ремня привода генератора.

Ремонт генератора Нива Шевроле своими руками

Поддев отверткой, снимите крышку генератора со стороны контактных колец. Зажмите ротор генератора в тисках (не слишком сильно, чтобы ротор не проворачивался) и отверните гайку крепления шкива. Снимите пружинную шайбу и шкив.

Осмотрите контактные кольца. Если на них имеются задиры, риски, царапины, следы износа от щеток и т.п., кольца необходимо прошлифовать. Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать

Проверьте контрольной лампой, нет ли замыкания обмотки на корпус ротора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В).

Один провод подсоедините к корпусу ротора, а второй – поочередно на каждое кольцо. В обоих случаях лампа не должна гореть.

Если хотя бы в одном случае лампа горит, значит, происходит замыкание и необходимо заменить ротор

Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. Если есть износ, надо заменить подшипники или крышки генератора

Проверьте, нет ли обрыва в обмотке статора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Если лампа не загорается, произошел обрыв в обмотке. Замените статор или обмотку

Проверьте, нет ли замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора.

Если лампа загорается, значит, есть замыкание: необходимо заменить статор или обмотку. Осмотрите крышку генератора со стороны привода в сборе с подшипником.

Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).

Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, подшипник необходимо заменить.

Для этого с помощью съемника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника. Осмотрите крышку генератора со стороны контактных колец. При обнаружении трещин крышку необходимо заменить.

Схема для проверки регулятора напряжения (реле регулятора) Нива Шевроле

1 – контрольная лампа; 2 – вывод «масса» регулятора напряжения; 3 – вывод «DF» регулятора напряжения; 4 – регулятор напряжения; 5 – вывод «D+» регулятора напряжения; А – к источнику питания.

Проверьте исправность конденсатора. Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприему при работающем двигателе. Конденсатор можно проверить мегомметром или тестером.

Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.

Проверить выпрямительный блок можно как на снятом генераторе, так и не снимая генератор с автомобиля. Порядок проверки одинаковый. Для наглядности схемы проверки показаны на снятом генераторе.

Для проверки на автомобиле отсоедините провода от аккумуляторной батареи и генератора, а также снимите колодку с проводом с клеммы регулятора напряжения.

Так расположены диоды выпрямительного моста генератора Нива Шевроле: 1 – положительные диоды (с красной меткой на корпусе); 2 – отрицательные диоды (с черной меткой на корпусе); 3 – дополнительные диоды.

Диагностика диодного моста Нива Шевроле

Проверьте диоды выпрямительного блока с помощью контрольной лампы 12 В и аккумуляторной батареи. Для проверки замыкания в положительных и отрицательных диодах подсоедините «+» батареи через контрольную лампу к выводу «В+» генератора, а «–» батареи – к корпусу генератора. Лампа гореть не должна; если горит, значит, есть замыкание. Блок необходимо заменить.

Для проверки положительных диодов подсоедините «+» аккумуляторной батареи через контрольную лампу к выводу «В+» генератора, а провод, идущий от «–» аккумуляторной батареи, – к одному из винтов крепления вывода обмотки статора. Лампа гореть не должна; если горит, значит, есть замыкание в положительных диодах. Блок необходимо заменить.

Для проверки отрицательных диодов подсоедините «+» аккумуляторной батареи через контрольную лампу к одному из винтов крепления вывода обмотки статора, а провод, идущий от «–» аккумуляторной батареи, – к корпусу генератора. Лампа гореть не должна; если горит, значит, есть замыкание в отрицательных диодах. Блок необходимо заменить.

Для проверки дополнительных диодов подсоедините «+» аккумуляторной батареи через контрольную лампу к контакту соединительной колодки регулятора напряжения, а провод, идущий от «–» аккумуляторной батареи, – к одному из винтов крепления вывода обмотки статора. Лампа гореть не должна; если горит, значит, есть замыкание в дополнительных диодах. Блок необходимо заменить.

Генератор Нива Шевроле

Снятие генератора с Нивы Шевроле (верхнее расположение)

На моей любимой ШНиве зимой стал быстро разряжаться аккумулятор. Приходилось его заряжать каждые 2 недели. Причин для такого поведения аккумулятора может быть несколько, но так как уже начал подсвистывать подшипник генератора то решил начать с его ревизии.

На моем автомобиле генератор установлен 80А 2123-3701010-01 (9402.3701-01). Расположение генератора на двигателе верхнее. Это очень упрощает задачу его снятия с автомобиля.

Для снятия генератора мне потребовались:

Сначала необходимо ослабить натяжение ремня привода вспомогательных агрегатов (некоторые по привычке называют его ремень генератора нивы, но это неправильно т.к. этот ремень крутит еще и помпу и насос гидроусилителя) иначе сбросить его не получится.

Для этого необходимо ослабить гайки крепления кронштейна натяжного ролика (две гайки на 8 одну гайку на 10) и выкрутить регулировочный болт на 10. До дальней гайки на 8 дотянуться рожковым ключом проблематично, я использовал трещотку с головкой на 8.

Сначала ослабляем 3 гайки, а затем начинаем выкручивать регулировочный болт до тех пор, пока не появится слабина в ремне и не удастся его скинуть с шкива генератора.

Теперь можно приступить к снятию генератора. Я всегда, если работать предстоит с электрическими компонентами или устройствами, отключаю от аккумуляторной батареи минусовую клемму. Далее необходимо отключить от генератора подходящие к нему провода.

Один провод подсоединяется колодкой к выводу генератора «D». Это вывод обмотки возбуждения генератора. Также необходимо открутить гайку на 10 и отсоединить провода с контактного болта «B».

Сверху от грязи болт прикрывает резиновый защитный колпачок, который предварительно нужно снять с болта и сдвинуть вверх по проводам.

Далее ключем на 13 отварачиваем две гайки и вынимаем 2 болта крепления генератора к двигателю.

Генератор с автомобиля снят и теперь можно заняться его разборкой и проверкой.

Разборка генератора шевроле нива 80А 2123-3701010-01 (9402.3701-01)

Так ка дело было зимой, то принес генератор домой. Почитав различные статьи по разборке генераторов сначала несколько сомневался, что удастся мне разобрать его дома, «на коленке», без съемников или простейших тисков. Однако мне все удалось.

Начал я со снятия шкива генератора. Тут меня поджидала первая проблемка. Гайка шкива никак не хотела откручиваться. Руками шкив было не удержать, а тисков у меня дома нет. После нескольких неудачных попыток все же мне удалось достаточно хорошо зафиксировать шкив с помощью старого ремня привода вспомогательных агрегатов.

Я обмотал шкив два раза старым ремнем, далее с небольшим отступом завязал узел. Между шкивом и узлом засунул накидной длинный ключ и несколько раз его провернул, затягивая ремень на шкиве. Установил ключ под шкив таким образом, чтоб он фиксировал шкив от проворачивания при откручивании гайки, т.е. при движении кривого шестигранника с головкой вниз (на фото ниже).

Даже при такой фиксации шкива мне не сразу удалось открутить гайку. Мне помог длинный тяжелый ключ. Я им бил со всего размаху по самому концу шестигранника. После пятого или седьмого удара гайка поддалась и далее открутилась рукой.

На фото ниже все то, что снялось вместе со шкивом. Порядок (с права на лево) соответствует порядку снятия с генератора.

Далее снимаем пластиковую крышку генератора. Для этого надо предварительно отщелкнуть три пластиковые защелки. После этого крышка легко сдвигается с корпуса генератора.

Для замены или проверки технического состояния щеток, а также для разборки генератора, необходимо снять с генератора регулятор напряжения в сборе с щеткодержателем. Он прикручен двумя шурупами к корпусу генератора. Необходимо также отключить идущий к нему провод.

Так как изначально планировал заменить передний подшипник генератора (он начал скрипеть и пищать на холодную) то церемониться с ним не стал, а просто выбил его попавшейся под руку головкой.

Впрочем (скажу забегая в перед) зря я так с ним обошелся. Купленный мной в магазине новый подшипник имел люфты большие, чем родной французский подшипник, отходивший на машине почти 10 лет.

Нужно было бы его просто открыть, промыть и снова забить смазкой.

Проверка и ремонт генератора нива шевроле

Так как мой генератор был рабочий и нуждался лишь в ревизии, тут пока не будет конкретных советов. Я лишь опишу то, что сделал я и на что я обращал внимание.

Сборка генератора шевроле нива 80А 2123-3701010-01 (9402.3701-01)

Как я уже писал выше, новые подшипники из магазина, имели люфт больший, чем проходившие 10 лет родные французские подшипники. Так что всем советую аккуратнее выпрессовывать их, чтоб была возможность поставить их обратно, после чистки и смазки.

Новый подшипник в переднюю крышку устанавливаем очень легкими ударами молотка, исключительно по внешнему кольцу подшипника, ударами по кругу. Предварительно конечно необходимо вычистить и промыть место посадки подшипника в крышке.

Вставляем ротор осью в подшипник. Для его осаживания слегка постукиваем молотком по передней крышке генератора в направлении стрелок.

Далее все скручиваем и устанавливаем в обратной последовательности. Затягивание шкива производил аналогично его откручиванию (см. вверху), т.е. удерживал от проворачивания старым ремнем а по шестиграннику стучал тяжелым рожковым ключем.

Примечание

Хочу отметить один момент. Часто, генератор выдает пониженное напряжение по причине окисления контактов. Поэтому, при сборке генератора, обязательно нужно зачистить и протянуть все электрические соединения. Больное место генератора нивы шевроле это контактный болт.

У него в результате эксплуатации ослабляется гайка, которая его притягивает к выпрямительному блоку. Попавшая влага окисляет плоскости контакта и увеличивает его сопротивление. Поэтому настоятельно рекомендую раскрутить полностью этот болт и зачистить все элементы этого соединения.

Также при сборке необходимо хорошо контактный болт зафиксировать на выпрямительном блоке.

Для того, чтобы вырабатываемый генератором ток не терялся на соединениях, советую зачистить и протянуть электрические соединения генератор — аккумулятор, аккумулятор-масса, двигатель — масса.

Замена генератора Нивы Шевроле

Автомобильный генератор представляет собой устройство, состоящее из трех основных частей:

Статор характеризуется неподвижной обмоткой, на которую при пуске двигателя поступает постоянный ток. Он создает магнитное поле в статоре, что, в свою очередь, действует на ротор (подвижную часть обмотки). Когда двигатель запущен, то ротор приводится в действие от коленчатого вала.

Передача вращательной силы осуществляется по ременной передаче. Таким образом, во время вращения ротора, в нем возникает ток, который передается к статору посредством щеток. Ток в обмотке статора наводит электродвижущую силу, которая преобразуется в переменное напряжение.

Чтобы преобразовать переменные составляющие мощности генератора, используется выпрямитель- диодный мост.

Генератор предназначен для зарядки аккумулятора. Если он неисправен, то на авто ездить возможно, но только аккумулятор будет «садить» вся электроника, что в итоге приведет к непригодности батареи. Итог выхода из строя генератора будет плачевным, поскольку придется выложить немалую сумму денег на покупку аккумулятора.

Как обнаружить поломку генератора на Шевроле Нива

Точную причину неисправности можно определить только на специальном оборудовании. Определить это в домашних условиях сложнее. Но можно выяснить неисправность по следующим признакам:

Шевроле Нива оборудована электроникой, которая потребляет большую мощность. К тому же для пуска такого мощного двигателя, необходимо использовать аккумулятор емкостью не менее 60Аh. Что создает большие нагрузки на батарею. Поэтому важно контролировать ее зарядку от генератора.

Какие причины поломок генератора Шевроле Нива

Самой распространенной причиной выхода из строя является обрыв ремня. Ремень имеет самый непродолжительный срок службы, по сравнению с другими конструкционными элементами.

Обнаружить обрыв ремня можно визуально, открыв капот и посмотрев на шкив ременной передачи. Если ремень цел, но слышаться посторонние шумы в виде металлического звона, то, скорее всего, необходима замена подшипников.

Обнаружить можно только после снятия устройства.

Причиной, по которой проще купить новый генератор, нежели ремонтировать старый, является повреждение обмоток. Если это произошло, то нужно перематывать его или покупать новый.

Дешевле, конечно, сдать в ремонт, но нет гарантий, что перемотка будет качественной и выдавать «правильный» ток аккумулятору. Поэтому решение, что лучше, остается за вами.

Периодически выходят из строя щетки, что обусловлено постоянным трением о ротор.

Чтобы на Шниве сделать расход топлива меньше нужно всего лишь…

Щетки можно заменить в домашних условиях.

Замена ремня

Замена ремня осуществляется не только тогда, когда он оборвался. Чтобы не допустить его обрыва в пути, необходимо периодически проводить осмотры. При обнаружении следующих повреждений, необходимо сразу провести замену ремня:

Для замены ремня важно вооружиться такими инструментами:

Купив новый ремень, можно приступить к его установке:

Снятый ремень ремонту не подлежит, поэтому сразу переходим к установке нового:

Важно отрегулировать натяжение. Слабое натяжение не будет обеспечивать необходимым зарядом батарею.

Выбор ремня. Лучше использовать ремень марки «LUZAR». Он идеально подходит для шкивов Шевроле Нива.

Процесс снятия

Замена ремня – это единственный «легкий» ремонт генератора, все остальные проблемы необходимо устранять только при его снятии. Итак, снятие проводится по такой последовательности:

Установка на место

После ремонта или новый генератор ставится на место в следующей очередности. Для удобства читаемости, порядок установки занесен в таблицу:

Замена подшипника генератора

Изношенный подшипник можно совершенно свободно заменить в домашних условиях. К тому же покупать новый генератор целиком нерационально, если можно обойтись заменой подшипника. Процесс замены подшипника включает в себя разборку конструктивных элементов генератора. Для этого необходимо снять устройство и приступить к разборке:

Важно не допускать намокания генератора, иначе это грозит его замыканием.

Процесс ремонта и замены генератора несложный, но довольно емкий, особенно если необходима замена подшипника. Ремонт обмоток проводится специалистами, поэтому перемотать ротор непросто и практически невозможно в домашних условиях. Обмотка зачастую выходит из строя после длительной работы генератора, когда на спидометре авто будет больше 100 000 км пробега.

Замена генератора Шевроле Нива

За электроснабжение автомобиля во время работы двигателя отвечает генератор. При диагностике некоторых неисправностей требуется замена генератора Шевроле Нива, однако предварительно следует убедиться в целесообразности данной процедуры.

Признаки неисправности генератора

Как следствие того, что назначение генератора вполне определено, его выход из строя легко диагностировать. Подлежит ли генератор Шевроле Нива ремонту или нет, но его обязательно придется снять с автомобиля. Существует несколько элементарных диагностических манипуляций, чтобы убедиться в необходимости ремонта.

Инструмент для работы

Для проведения работ по замене устройства на автомобиле Нива Шевроле понадобятся:

Алгоритм замены генератора

Первым делом необходимо побеспокоиться о собственной безопасности, сняв клеммы с аккумулятора. В зависимости от видов клемм потребуется ключ на 10 или на 8.

Затем на задней панели генератора отворачивается провод с контактного болта и снимается колодка со щеточного узла.

Натяжка ремня генератора осуществляется с помощью специальной пластины – натяжителя. Ее можно регулировать, предварительно ослабив болты крепления. Найти пластину натяжителя можно в районе натяжного ролика. Эта пластина крепится тремя болтами. Их откручивать удобнее рожковым ключом на 10 мм. Однако только два болта легко откручиваются рожковым ключом.

Для третьего предусмотрена трещотка или вороток. Болты полностью не откручиваются, а лишь слегка приотпускаются. Тут же, рядом с пластиной можно увидеть регулировочный болт. Ключом на 10 его необходимо полностью выкрутить, при этом пластина натяжителя вместе с источником тока подадутся в сторону, ослабив ремень.

Более подробнее о том, как снять ремень, можно почитать здесь.

Замена помпы Шевроле Нива

Остается лишь демонтировать ремень и открутить генератор, который крепится двумя ботами, вверху и внизу. Для этой процедуры потребуется ключ на 13 мм, однако если болты будут проворачиваться, то придется их удерживать сзади ключом на 17.

Установка генератора

Замена генератора Шевроле Нива сводится к последующей установке устройства. Действовать необходимо по тому же алгоритму. Естественно, в этом алгоритме необходимо изменить порядок действий на обратный. Сначала прикручивается узел к двигателю с помощью двух болтов.

Их не рекомендуется полностью затягивать, ведь впоследствии еще предстоит натяжка ремня. Новый поликлиновый ремень должен надеваться на шкивы с небольшим усилием.

Обходить шкивы необходимо в следующей последовательности: шкив гидронасоса, ролик (натяжной), шкив коленчатого вала, шкив усилителя руля, ролик (обводной), шкив самого устройства.

С помощью болта регулировки добиваемся, чтобы ремень в верхней свободной части при действии с усилием имел прогиб в 15-16 мм. Только после этого затягивают три болта натяжной пластины, после чего следует проверить затяжку болтов крепления источника тока.

Подсоединение генератора

Для того, чтобы подсоединить источник к цепи, необходимо сначала завершить работы на задней его панели, а затем только подключать клеммы к АКБ. Все контакты должны быть чистыми, поэтому провода следует почистить от окислившегося налета и грязи.

Клеммы на аккумуляторе должны быть затянуты, в противном случае они будут быстро окисляться. При запуске двигателя с рабочим генератором контрольная лампа должна сразу погаснуть после запуска.

Однако специалисты предпочитают оценить работу генератора, измерив напряжение на клеммах.

Выход из строя генератора на Ниве Шевроле и его ремонт своими руками

Всем известно, что по качеству сборки отечественные автомобили во многом уступают иномаркам. Особенно, если речь идет об электрических устройствах и узлах машины Нива. Одним из устройств, с которым сталкиваются автовладельцы, является генератор автомобиля Нива Шевроле. В этой статье мы поговорим о неисправностях и расскажем о ремонте устройства.

Генераторное устройство на Нива Шевроле предназначено для обеспечения работоспособности системы электроники. Поскольку оптика является неотъемлемой частью этой системы, в случае выявления неисправностей автовладельцу следует как можно быстрее определить поломку и устранить ее. В противном случае эксплуатация машины без рабочих фар может привести к печальным последствиям.

Аналогично обстоят дела с аккумулятором — его подзарядка во время движения обеспечивается генераторным узлом, характеризующимся довольно высокой прочностью. Если генераторное устройство выходит из строя, подзарядка АКБ будет невозможной.

Тем более, что если владелец машины не знает об этом, он будет использовать все электронные устройства в привычном режиме.

А это, в свою очередь, приведет к полному разряду батареи и, соответственно, невозможности эксплуатации транспортного средства.

Устройство генераторного узла Нивы

Возможные неисправности

Все поломки, связанные с работой генератора Нива, могут быть выявлены при детальной диагностике.

В соответствии со схемой работы, причиной неисправности узла могут служить:

Автовладелец должен знать обо всех причинах возможных поломок, чтобы знать, какие предпринимать действия для их устранения. Чтобы точно понять, что генераторное устройство нуждается в диагностике и ремонте, рекомендуем ознакомиться с основными признаками его поломки.

Признаки выхода из строя

Ремонт устройства своими силами

Теперь поговорим о том, как производится ремонт генератора. Процедура ремонта может быть выполнена на СТО или в гаражных условиях, разумеется, если вы имеете понятие о том, что нужно делать.

Замена ремня генератора

Как правильно поменять ремень генератора:

Замена ролика натяжения

Ремонт генератора Нива Шевроле может заключаться в замене натяжного ролика. Основной деталью этого элемента является подшипник, поэтому если ремешок ослаб, то в первую очередь необходимо проверить именно его. Если ролик исправный, то прокручивание подшипника будет тихим, любые рывки должны отсутствовать.

Для замены элемента выполните следующие действия:

Замена щетки

Изношенный и новый регуляторы напряжения

Демонтаж генератора

После того, как будет установлен новый генератора, необходимо произвести диагностику состояния ремешка привода, а также произвести регулировку натяжения.

Извините, в настоящее время нет доступных опросов.

Видео «Диагностика реле регулятора в домашних условиях»

Чтобы убедиться в том, что реле нужно менять, для начала его необходимо проверить, подробнее о процессе диагностики узнайте из видео (автор ролика — канал Вячеслав Чистов).

Источник
