Генератор от Нивы на Классику
Генератор необходим для питания потребителей во время работы двигателя, а также зарядки аккумулятора для подготовки к следующему пуску. После смерти старого генератора, было принято решение заменить его на более мощный. Зачем и как это делалось — расскажем в сегодняшнем выпуске.
Как говорится «Классика» вечна, но и прогресс не стоит на месте. Обилие аксессуаров и желание сделать автомобиль круче делают свое дело — стандартный генератор не справляется с нагрузкой.
Семерка была инжекторная с генератором на 73А. В принципе, этого могло быть достаточно, но мы захотели на 80А ВАЗ 21214. Среди его достоинств можно отметить то, что диодный мост меняется практически без снятия, а две крыльчатки хорошо продлевают жизнь слабым подшипникам.
Что понадобится для улучшения?
В первую очередь, конечно же, сам генератор и реле напряжения типа ВТН (9111.3702). Позже вы почувствуете разницу, почему мы выбрали именно его.
Кроме того понадобится крепежный механизм от ВАЗ 21214, планка, кронштейн и болт самого генератора, но от ВАЗ 2110. В плане механической установки проблем возникнуть не должно. Старые крепежки снимаются, а на их место устанавливаются от Нивы — справится любой.
Самое сложное — это подключение.
Как подключить генератор от Нивы?
Основная проблема в том, что на ВАЗ 2107 применялось два типа генератора с соответствующими схемами:
1. Г222 — генератор с постоянным возбуждением. Если применялся именно он, то разбираем новый и откусываем дополнительные диоды. Для чего это делается? А вся проблема в том, что если этого не сделать, машина будет отказываться глохнуть. Внизу прилагаем фото, где нужно перекусить диоды. После этого, проблем с подключением быть не должно.
2. Генератор 37.3701. Здесь возбуждение протекает через контрольную лампу на панели приборов. В данном случае никаких изменений в схему вносить не нужно.
Важный нюанс
Если ваш автомобиль выпущен в период с 1985 по 1989, то ни один из предложенных вариантов вам не подойдет. Сейчас мы рассмотрим о том, как подключался генератор на этих автомобилях и какие сложности могут возникнуть с Нивовским.
Дело в том, что на машинах этого выпуска применялось реле контрольной лампы. На постоянном возбуждении к генератору через 9 предохранитель провод уходил от замка зажигания. При такой схеме лампа контроля заряда не включалась никогда, только при отсутствии того самого заряда во время работы двигателя.
В данном случае, подключение будет также зависеть от типа генератора:
1. Г222. Так же откусываем диоды и подключаем провод на генератор.
2. Если же возбуждение шло через лампу, то нужно проделать следующее: просто вынимаем провод возбуждения из блока предохранителей в месте 3 и подключаем на место 7. Теперь контрольная лампа работает. Провод этот коричневый с белой полосой.
Фото взяты из интернета и не являются собственностью автора!
Lada 2107 LadaComfortVV › Logbook › Генератор Priora Luxe 140А в ВАЗ-2107
Едем на ЛОСК и затариваемся всем нужным…
Генератор КЗАТЭ 140А 9402.3701-14М
(2100грн.)
Кронштейн крепления генератора нижний от нивы 21214
Планку натяжителя ремня от нивы 21214
Болт крепления
(320 грн.)
Шкив от нивы 21214 (120 грн.)
Разъем генератора Лада Калина (40грн.)
Приезжаем домой и начинаем установку. Снимаем старый генератор, крепление откручиваем и прикручиваем новое, становится как там и было, предварительно подточив её изнутри для того чтобы влез сам генератор.
Шкив на генераторе поменял без проблем, единственное что пришлось подложить пару шайб для того чтобы шкив не цеплял за корпус генератора.
Многие начинают там планки натяжителя выравнивать, выгибать, сверлить и так далее, я пошёл более простым путём, планку натяжителя классики переворачиваем на 180° и прикручиваем планку от нивы
Снизу планка к генератору прикручена до упора, а натяжение производим вверху между двумя планками. По оси тоже стал идеально ровно, раскручивал мотор до 5 тысяч ремень на месте
После установки заметил что во время работы планка натяжителя упирается в патрубок системы охлаждения
И начинает натирать это место.

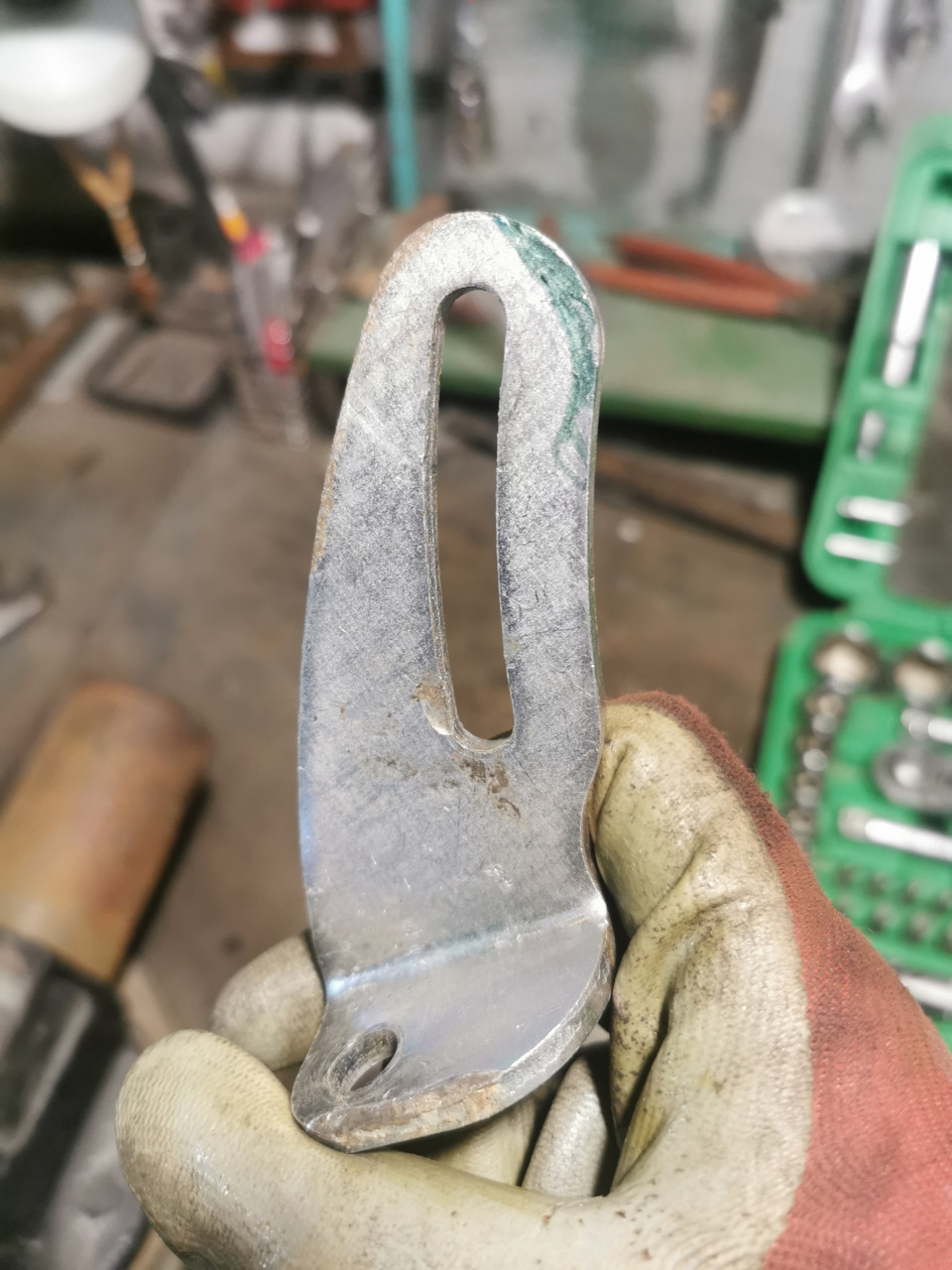

Поэтому во избежание перетирания патрубка и попадания охлаждающей жидкости на генератор, отмечаем на планке фломастером выступающее за пределы уха генератора место

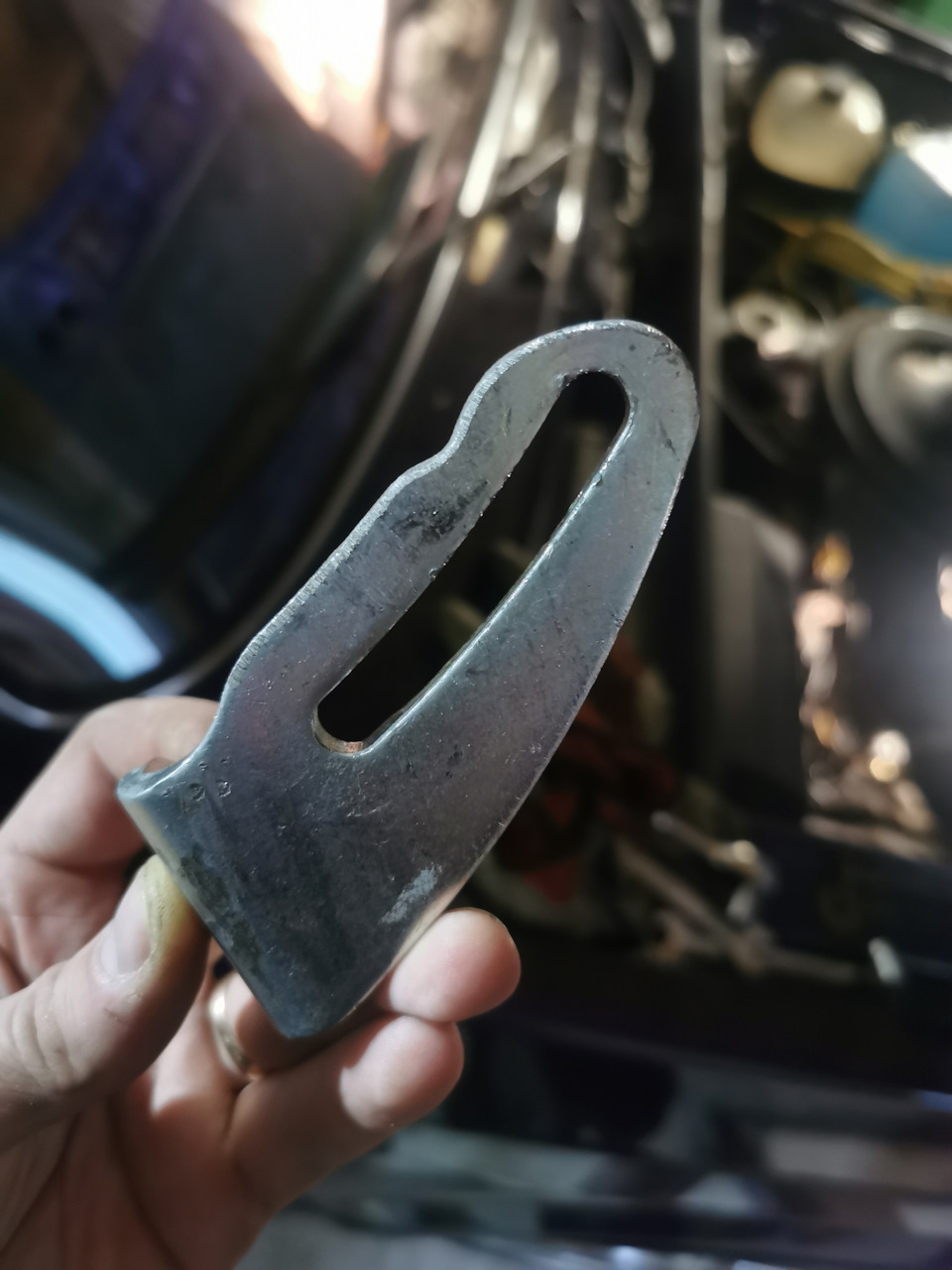

И обтачиваем, по этому месту и на всякий случай закруглив края от остроты

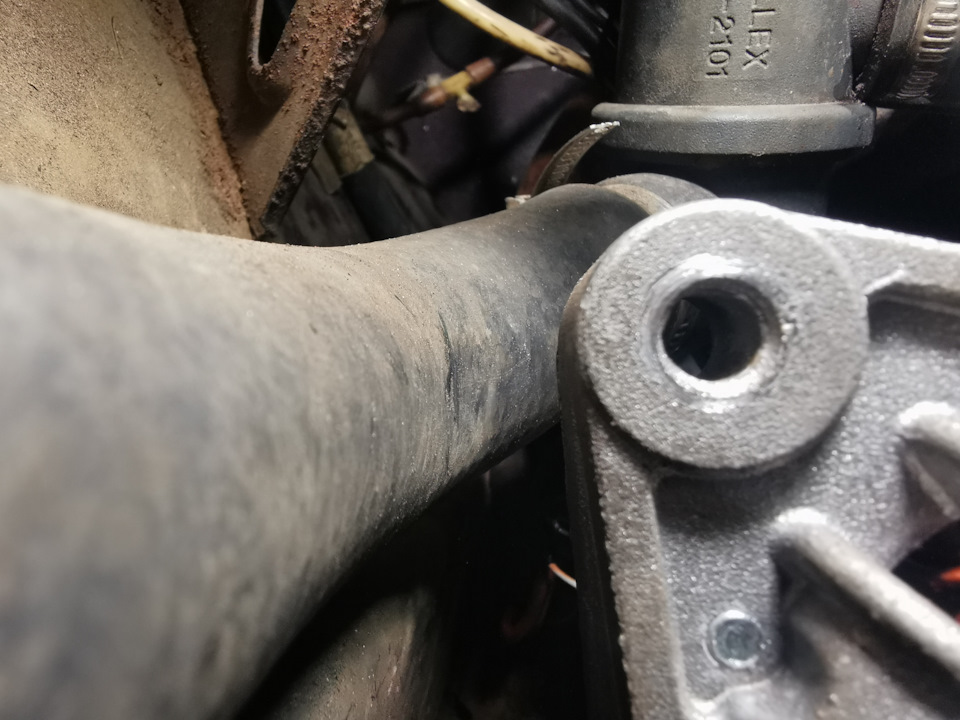

Ставим на место и замечаем как появляется пространство
Теперь планка до патрубка не достаёт
Подключаем провода, основной и тот который идёт на лампу на приборку. На колодке генератора приходит 2 провода в отличие от 1 классического. Сама колодка имеет прямоугольный край и закруглённый, так вот, подключать наш провод нужно к закруглённой стороне на контакт L. И все работает чётко.
Единственное отличие… На старом генераторе я настроил холостой ход в районе 600 об/м и на этих оборотах уже шла зарядка и мне нравилось как мотор потихоньку себе бубнел на этих оборотах.
После установки приора генератора холостой ход пришлось поднять до 900 об/м так как заряд он начинает выдавать только от 850 об/м теперь машина работает погромче на холостых, но зато заряд теперь стабильный…
на холостой выдаёт 14,1-14,2В
Включение ближнего света, туманок, печки, подогрева заднего стекла и зеркал, и подогрева обоих передних сидений, вольтаж держится на уровне 13,8В стабильно, это я считаю что уже достижение ☺️
После установки генератора как раз вышло солнышко и я снял видео как выглядит приборка на солнышке. Мне нравится.
Всем удачи на дорогах и стабильного напряжения☺️
Shendys › Блог › Генераторы ВАЗ классика
Какие бывают, чем отличаются по подключению.
Сначала кратко про работу генератора. Кто знает — прокрутите вниз до двух строчек.
Если намотать провод на что-то металлическое и подать на него электричество, то получится электромагнит. Это должны были рассказывать в школе на уроках физики.
Если рядом с обмоткой (из намотанного провода) водить магнитом или электромагнитом, то в катушке будет появляться электричество, электроны будут бегать то в одну сторону по проводу, то в другую. Если подключить лампочку например, то она будет светиться.
Так же работает и автомобильный генератор.
Через ремень вращается шкив генератора, который крутит ротор (подвижную часть), к нему через щётки идёт питание, в обмотке появляется электромагнитное поле.
Щётки истираются и их придётся менять (иначе они перестанут касаться контактов ротора). Подшипники то же расходный материал, особенно быстро выходят из строя если перетянуть ремень.
Статор (неподвижная часть с тремя обмотками) охватывает ротор, и когда ротор с электромагнитным полем крутится, в обмотках статора появляется электричество.
Ток там переменный (идёт то в одну сторону, то в другую), и поэтому стоят диоды. Они пропускают ток только в одну сторону и получается постоянный ток.
Если перепутать клеммы аккумулятора при подключении, то ток пойдёт через диоды от минуса генератора к плюсу, и скорее всего будет пробой диодов, они перестанут пропускать ток вообще или будут пропускать его в обе стороны. Так что плюс и минус аккумулятора путать нельзя. Клеммы могут располагаться по-разному.
Выработка напряжения генератора сделана с запасом, чтобы не было недостачи на низких оборотах и если будет много потребителей электричества. И генератор может выдавать например 15 Вольт, это много, так как при 14,5 В начинает выкипать электролит в аккумуляторе, ну и снизится ресурс лампочек.
Когда напряжение повышенное, это можно заметить по мерцающим фарам например.
Чтобы генератор выдавал 13-14,3 В (у всех по разному) на ротор идёт изменяемое питание от регулятора напряжения, если к регулятору идёт 12В, то он не уменьшает напряжение на ротор, магнитное поле большое и вырабатываемое генератором напряжение повышается. Если оно будет выше нужного значения, то регулятор уменьшает напряжение на ротор и напряжение выдаваемое генератором уменьшается.
Смотрим схему автомобилей ВАЗ классика с «круглыми фарами» (ВАЗ-2101, 2102, 2103 и 2106)
Минус генератора и аккумулятора соединяются через кузов (масса). При включении зажигания плюс идёт на сине-чёрный провод к предохранителям. Он идёт на реле лампы заряда РС702, к электромагнитику в реле и через замкнутые контакты на лампочку в приборах, она светится — заряда нет. И плюс идёт на реле регулятор, оно видит что напряжение низкое и подаёт всё на ротор. Когда двигатель работает, генератор вырабатывает напряжение, регулятор его уменьшает если надо. На жёлтом проводе появляется минус, электромагнитик в реле притягивает контакт и он разъединяется с лампочкой, она гаснет.
Генератор при работе забирает мощность у двигателя.
Если напряжение к регулятору будет «теряться», от плохих контактов например к регулятору будет идти 13 Вольт, когда на аккумуляторе 14В, — тогда регулятор «поднимет» напряжение чтобы к нему шло 14В, а на аккумуляторе будет 15В. Это частая проблема автомобилей с круглыми фарами. Обычно люди ставят реле чтобы к регулятору шло питание сразу от аккумулятора.
Ещё регулятор может быть неисправен, и будет перезаряд, или недозаряд.
______________________________________________
______________________________________________
На классику идут три вида генераторов по подключению
Г221 — применяется на ВАЗ-2101, ВАЗ-2102, ВАЗ-2103 и ВАЗ-2106
Реле регулятор располагается рядом с расширительным бачком.
Защищается через предохранитель 10 (самый последний) на 8 Ампер.
Г-222 применялся на старых ВАЗ-2104, ВАЗ-2105 и ВАЗ-2107
у него регулятор напряжения установлен прямо на самом генераторе.
Питается от предохранителя 9 (на 8 Ампер). Можно поставить монтажный блок где этот предохранитель будет на задние туманки, и тогда генератор работать не будет. Тогда можно соединить вместе оранжевые провода штекера 11. Лампочка заряда подключалась не на всех машинах, так как был вольтметр.
Г221 и Г-222 абсолютно одинаковы по креплениям, но немножко отличаются под подключению.
Можно встретить не тот генератор который должен быть на машине.
И с появлением ВАЗ-2108 вместо Г-222 стали ставить генератор 2108 (каталожный номер 2108-3701010). По креплению ни чем не отличается.
Но подключается немножко иначе. Зажигание идёт через лампочку в приборах на 61 регулятор напряжения. Когда генератор вырабатывает ток, на контакте 61 появляется плюс и лампа гаснет.
Дополнение от Dragon2140:
На 2108 и последующих модификациях генератора возбуждение идёт через лампочку — если она сгорит то после остановки двигателя генератор не будет вообще давать зарядку и газуй хоть в отсечку.
Если он самовозбуждается и даёт зарядку без лампочки значит есть пробитые диоды в мосте.
Можно поставить например генератор 2108 вместо Г-221 или Г-222, и переподключив лампочку всё будет работать. К лампе подаём плюс от зажигания, и соединяем её с 61 генератора, остальное изолируем.
Ремень генератора 2101-1308020 или 2107-1308020 (с зубчиками) одинаковы, и оба подходят и на карбюраторный и на инжекторный мотор. С зубчиками лучше.
На инжекторном двигателе может быть генератор 21214-3701010.
Подключается он так же как генератор 2108. Контакт W не используется (идёт на тахометр с дизельными двигателями). Но кронштейны через которые генератор крепится к мотору другие. И поменяв их можно поставить генератор 21214. Ремень используется тот же.
То есть получается 4 вида генераторов, они ещё бывают разных производителей.
Ну и бывает что люди ставят генераторы совсем другие, от приоры например…
У Шевроле Нивы генератор может стоять на месте трамблёра, и некоторые Ниваводы ставят второй генератор на то место, и получается даже два генератора на машине 0_о
Многие люди проверяют генератор путём снятия клеммы с аккумулятора при работающем двигателе. Так делать нельзя, так как может выйти из строя регулятор напряжения. Проверять нужно тестером или вольтметром.
Провод от аккумулятор к генератору то же расходный материал.
Если с генератором какие-то проблемы, пробуем зачистить клеммы, проверить провода. Проверку снятого генератора делаем по книжкам или по информации в интернете
Например что-то типа такого
Ну или можно поменять генератор на новый.
Если нет вольтметра то советую его поставить. И проверить насколько он ошибается. Например на аккумуляторе может быть 14 вольт, и вольтметр показывает 14, а при включении света он покажет 13,5, хотя на аккумуляторе будет 14. То есть упадёт напряжение в цепи, к которой подключен вольтметр.
Как например у ВАЗ-2107 или 2105 при включении поворотников стрелка вольтметра дёргается из-за того что они подключены в одну цепь.
У меня на девятке однажды что-то случилось с генератором, он выдавал напряжение но недостаточное. Я заметил что лампочки подсветки приборов горят как-то тускло, но не обратил на это внимания. И однажды она просто заглохла, и стартер не включился (аккумулятор же сел). Я начал толкать машину и тут остановился мужик на BMW и помог мне. Я всегда думал плохо и водителях BMW, с тех пор я не оцениваю людей по маркам и моделям автомобилей на котором они ездят.
Полезные ссылки на сайты про ремонт:
www.remkomplekt.org/
www.autoprospect.ru/vaz/
слева выбираем модель, щёлкаем раздел «электрооборудование» и там про генератор.
Есть куча подобных сайтов, это просто мои любимые.
Вот ещё с альбомами 2101-2103 с яркими картинками и подробным описанием как что работает
www.vazbook.ru/01/2101/main/system
Если есть что добавить или исправить, пишите в комментариях.
Какой стоит генератор на ваз 2107 карбюратор
Многие интересуются, какой генератор лучше поставить на ВАЗ 2106 и 2107. Ведь у штатного прибора имеются некоторые недостатки, которые отрицательно сказываются на показателях. Штатные генераторы разрабатывались достаточно давно, и они не рассчитывались на большое количество энергопотребителей. В то время использовалась пара лампочек и стартер. Не удивительно, что при большом количестве приборов генератор не справляется со своими обязанностями.
Приходится искать ему подходящую замену. Для этого, важно учесть все особенности электрических цепей машины. Новый прибор должен подходить к ним полностью.
Содержание
Штатный вариант
Какой генератор лучше поставить на ВАЗ 2106 и 2107? Вопрос довольно сложный. Рассматривать его нужно, начиная с самого обычного варианта. Ведь любой производитель скажет, что именно штатный вариант должен устанавливаться на автомобиль. Рассмотрим особенности стандартного варианта Г221.
В этом типе генераторов реле регулятор устанавливается отдельно от щеточного узла. Это в некоторой степени облегчает работу по устранению некоторых неисправностей. Плюсом является удобство установки, нет необходимости подгонять проводку для подключения, все делается по стандартной схеме. Но, такой генератор маломощный, он выдает заряд максимум 42 А, что недостаточно для большей части современных аккумуляторов.
Из всего этого, можно сделать вывод, что штатный генератор конечно хорошо. Но, при наличии дополнительных приборов использовать его не очень выгодно. Лучше всего, подобрать более мощный вариант.
Этот генератор предназначен для использования на Нивах. Он способен выдавать 50 А тока, что вполне достаточно для полноценной работы электрики. Отличие его от стандартного «шестерочного» генератора в наличии встроенного реле регулятора. Здесь оно собрано в один узел со щетками. Поэтому, для установки на ВАЗ 2106, просто необходимо произвести небольшую доработку. На 2107 эта электрическая машина устанавливается без особых помех и доработок.
Существует несколько способов доработки подобного генератора. Самым простым будет установка щеток от генератора Г221. Они прекрасно устанавливаются на место реле, собранного со щеточным узлом. Никаких доработок не требуется, это позволяет устанавливать такой генератор, даже людям без особых навыков. Существует возможность установки Г222 со штатным регулятором, но для этого, придется переделывать схему подключения генератора. Иначе, ничего не получится.
Генератор 2108
Этот прибор достаточно часто ставят и на 2106, и на 2107. Связано это с его большей эффективность, он выдает зарядный ток 55 А, чего вполне достаточно большей части автомобилистов. Но, если в вашем автомобиле значительно больше оборудования, то лучше подобрать что-нибудь помощнее.
По креплению эти генераторы идентичны, поэтому с самой установкой проблем не возникнет. Конечно, если не забудете снять клемму с аккумулятора. Веселье начинается при подключении. Все дело в том, что на родной прибор накидываются 4 провода. На «восьмерочный» идет всего 3. Связано это с встроенным реле напряжения. Для получения нормального результата необходимо заизолировать черный провод, а остальные присоединяются, как обычно. При работе генератора будет гореть лампочка, показывающая разряд. Это, при таком подключении, нормальное явление. Соответственно, она должна гаснуть при отсутствии зарядки.
В принципе, так уже можно ездить, но если вы желаете сделать все, как положено, то придется провести еще некоторые доработки. Снимаем старое реле, и вместо него ставим обычное силовое реле. Теперь лампочка будет гореть только при запуске двигателя, а также на малых оборотах, что вполне допустимо.
При установке на ВАЗ 2107 потребуется только добавить силовое реле.
Генератор 2107-3701010
Для любителей разнообразного дополнительного оборудования требуется еще более сильный «гена». Им можно порекомендовать установку прибора от ВАЗ 2107i. Этот агрегат выдает 80 А, что вполне достаточно для работы любых электрических систем, добавленных владельцем. При покупке такого генератора, учтите, что имеется несколько их разновидностей. Для установки на Ваз 2106 подойдет только модель 2107-3701010, на карбюраторные «семерки» можно ставить любые генераторы этой серии.
Прибор для установки на «шестерку» желательно доработать. Для этого реле регулятор заменяют на аналогичное от Г222. Подключение полностью аналогично работе с «восьмерочным» генератором.
Заключение. Изначально, на «шестерках» и «семерках» устанавливались довольно слабые генераторы. Но, в процессе развития техники, их мощности не стало хватать для обеспечения полноценного питания автомобиля. Так возник вопрос, какой генератор лучше поставить на ВАЗ 2106 и 2107. Благо выбрать есть из чего. Следующие поколения приборов прекрасно подходят на старенькие «Жигули» после небольшой доработки.
При серьёзном повреждении генератора приходится его не ремонтировать, а полностью менять. Могут отсутствовать детали, необходимые для ремонта, или поломка, вообще, не подлежать ремонту. Между тем от хорошей работы энергетического агрегата зависит бортовое напряжение, качество аккумуляторной зарядки. Досадно, когда при хорошем моторе электрооборудование работает не должным образом.
А если разговор об автомобилях ВАЗ, то подчас замена востребована по причине недостатка мощности штатных устройств. Современные автопроизводители предлагают множество дополнительных приспособлений, которые повышают уровень комфортности при поездках, но и потребляют большое количество электроэнергии, и старые устройства не справляются, приходится их заменять на более мощные.
Многие интересуются: какой генератор купить, если у них ВАЗ? Здесь нужно рассматривать отдельно по моделям, потому, прежде чем ехать за покупкой, познакомьтесь с рекомендациями специалистов и соотнесите их со своими пожеланиями и возможностями.
Генераторы на ВАЗ 2106 и 2107
Генератор на ВАЗ 2106-2107 стоит такой же, как на ВАЗ 2101 — Г221. Если вы установите дополнительно внештатные потребители тока, работающие постоянно, то это приведёт к недозарядке, ток от реле-регулятора будет подаваться недостаточный. К таким дополнительным устройствам относятся:
Любое аналогичное устройство приведёт к большему потреблению электроэнергии и, следовательно, к преждевременной разрядке аккумулятора, даже при работе мотора на высоких оборотах. Штатные устройства на 2106 разработаны уже давно и не рассчитаны на современные энергопотребляющие дополнения.
В таком случае рекомендуется заменить штатный генератор на более мощную установку.
Что установить?
1. Г 222
Если вам нужно усилить мощность тока, то, решая, какой генератор лучше поставить на ВАЗ 2106 или 2107, вместо штатного возьмите Г 222, который ставился на ВАЗ 2105, Нивах. Казалось бы, сам он не лучше штатного на «шестёрке», но можно взять модернизированную версию, которая будет мощнее. В отличие от 221-го, эта установка сконструирована со встроенным реле регулятора, собранного в один узел со щётками. Г 221 даёт отдачу 42 А, а 222-й — 50 А. Увеличение сечения на обмотке ротора повышает мощность, хотя конструкция совершенно аналогична Г 221. Правда, для установки на 2106 вам потребуется незначительная доработка. Самый простой способ — поставить щётки от Г 221. Они отлично ставятся на место реле. Такая доработка вполне по силам даже не имеющим навыка автолюбителям.
Можно установить на ВАЗ 2106 Г222 со штатным регулятором, но тогда необходимо изменить схему подключения электрической машины.
На 2107 всё устанавливается без проблем.
Проверьте напряжение при средних оборотах двигателя на клеммах аккумулятора, если оно при 2500 оборотах в минуту составляет 14 В, то всё отлично. Вы сможете ездить с более мощным агрегатом, подключая дополнительные опции.
2. Генератор 2108
Эта установка имеет большую эффективность, выдавая ток в 55 А. Ставится как на 2106, так и 2107.
Крепление идентичное штатным, проблем не возникает при установке. Не забудьте лишь снять аккумуляторную клемму. Вот с подключением на 2106 придётся повозиться. На штатный прибор идут 4 провода. На «восьмёрку» — три, так как реле напряжения встроенное. Чтобы получить хороший результат, заизолируйте чёрный провод, остальные присоедините соответственно штатной системе. Лампочка — индикатор разряда будет гореть при работе генератора, при отсутствии зарядки гаснет.
Полезно выполнить ещё небольшие доработки. Вместо старого реле поставьте обычное силовое. Тогда лампочка горит лишь при запуске мотора и на малых оборотах.
На 2107 нужно добавить только силовое реле.
3. 2107-3701010
Ещё более мощная установка — от ВАЗ 2107i, выдающая 80 А, которая также может быть поставлена на ВАЗ 2106–2107. С таким оборудованием возможно поставить любые электрические системы. На ВАЗ 2106 подойдёт только 2107-3701010; на карбюраторную «семёрку» можно взять любой генератор этой серии.
При установке этого оборудования на 2106 лучше его доработать: реле регулятор замените на аналогичное от Г 222.
Lada Priora – замена генератора
Для Приоры необходим мощный генератор, в авто много электроники и слабая установка с ней не справится.
Рекомендуется для Приоры генератор с маркировкой 5102.3771, дающий мощность 80 А, на люксовых версиях с ещё большим количеством электроники ставится устройство на 115 А. Тогда какой генератор лучше поставить на Приору?
Автовладельцы рекомендуют агрегат производства КЗАТЭтм Самарского завода под номером 9402.3701-14, дающий 115 А.
Дорабатывать его при установке не требуется, необходимо лишь найти разъём, потому что есть отличия от стандартного. Можно использовать штекер от ВАЗ-2108 от концевика включения фонарей заднего хода, стоимость которого всего 20 рублей.
Далее придётся немного доработать при подключении на силовом выводе «В+», чтобы подогнать под нужный размер.
Стоимость, конечно, отечественных агрегатов выше, чем у китайских или болгарских, продаваемых за 2200 и 3000 соответственно. За российские запрашивают около 4000. Но при необходимости ремонта на комплектующие российского производства вы легко найдёте запчасти.
Какой генератор лучше поставить на ВАЗ 2110
На заводах ВАЗ 2110 ставятся генераторы КАТЭК, с силой тока 80 А. Срок службы составляет 140000 км, это примерно 10 лет эксплуатации авто. Отвечая на вопрос, какой генератор лучше поставить на ВАЗ 2110, специалисты рекомендуют продукцию российских производителей.
Что учесть при выборе
Производители генераторов
Лучше всего для 2010 приобрести штатный генератор от КАТЭК или КЗАТЭтм Самарского завода, причём около 50% владельцев именно так и поступают, согласно статистике. Они надёжны, справляются отлично с функциями, создавая нужное напряжение.
Из генераторов зарубежного производства можно порекомендовать Bosch, Delphi и Denso, также являющиеся надёжными и популярными.
Генераторы на ВАЗ 2114
Изначально встроенный в 2114 генератор является маломощным, а если ещё и поломается, и вы решили приобрести новый, возникает вопрос: какой генератор лучше поставить на ВАЗ 2114? Тут важно, чтобы агрегат был более мощный, но не приходилось менять крепления.
Установка данных генераторов на 2014 проблем обычно не вызывает, правда, необходимо будет заменить шкив, но он стоит всего лишь около ста рублей и найти его нетрудно.
Учтите, что нехватка зарядного напряжения может происходить просто по причине окисления клемм аккумулятора, следите за ними, регулярно очищая.
Генераторы на ВАЗ 2115
ВАЗ 2115, созданный на основе «девятки», перенял от неё основные узлы и агрегаты. Соответственно и проблем с оборудованием тоже много. Если авто с карбюраторным двигателем, может комплектоваться генератором 37.3701 на 55 А, который отличается от вышеназванного способом крепления. Однако такого напряжения не хватает при постоянной эксплуатации современных аудиосистем, противотуманок и других энергопотребляющих опций. Какой генератор лучше поставить на ВАЗ 2115 — однозначно рекомендуют автовладельцы ставить не ниже 80 А мощностью. Сейчас на ВАЗ 2115, как и на 2113-2114, устанавливаются трёхфазные 94.3701 с отдачей 80 А.
Для большей мощности можно на 2015 поставить приоровский генератор КЗАТЭ 9402.3701 на 90 А, который подходит по креплению, шкиву. Надёжный агрегат обеспечит вас необходимой энергией при любом количестве энергопотребляющих устройств.
Обобщая сказанное выше, можно отметить, что при покупке генератора на ВАЗ на замену поломанного или для усиления мощности лучше выбирать российские модели, так как они наиболее подходят по конструкции, не придётся проводить дорогостоящую доработку. К тому же вы всегда найдёте необходимые
Лучшие цены и условия на покупку новых авто
При ремонте генератора автомобилей Ваз 2107 вам понадобится вот эта схема генераторной установки и подробный путь тока в цепи обмотки возбуждения.
1. Батарея аккумуляторов.
2, 5. Основные выпрямительные полупроводниковые диоды.
6. Катушки обмотки статора генератора.
7. Полупроводниковый интегральный регулятор напряжения (реле зарядки).
8. Обмотка возбуждения (ротор) генератора.
9. Конденсатор, фильтрующий помехоподавительный.
10. Монтажный блок (реле и предохранителей).
11. Лампа контрольная «зарядка аккумулятора».
12. Вольтметр (указатель напряжения бортовой сети).
13. Реле зажигания (реле замка зажигания).
14. Замок зажигания.
Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе:
Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.
После запуска двигателя появляется положительный потенциал в точке «шина соединительная дополнительных выпрямительных диодов», ток протекает от нее далее к щеткам. Контрольная лампа шунтируется (замыкается) открытыми дополнительными диодами и гаснет.
