Оговорюсь сразу, я уже выкладывал такую тему, но в другом сообществе 3-мя частями. Так что сильно не пинайте.
В данной теме хотелось бы рассказать про установку и подключение гидроручника, и сборка задних дисковых тормозов своими руками на автомобиль Ваз-2113. Но такой метод подойдёт и на большенство машин с барабановыми тормозами. К сожалению фотоаппарата небыло под рукой, так что фоткал на телефон.
Распишу по этапно:

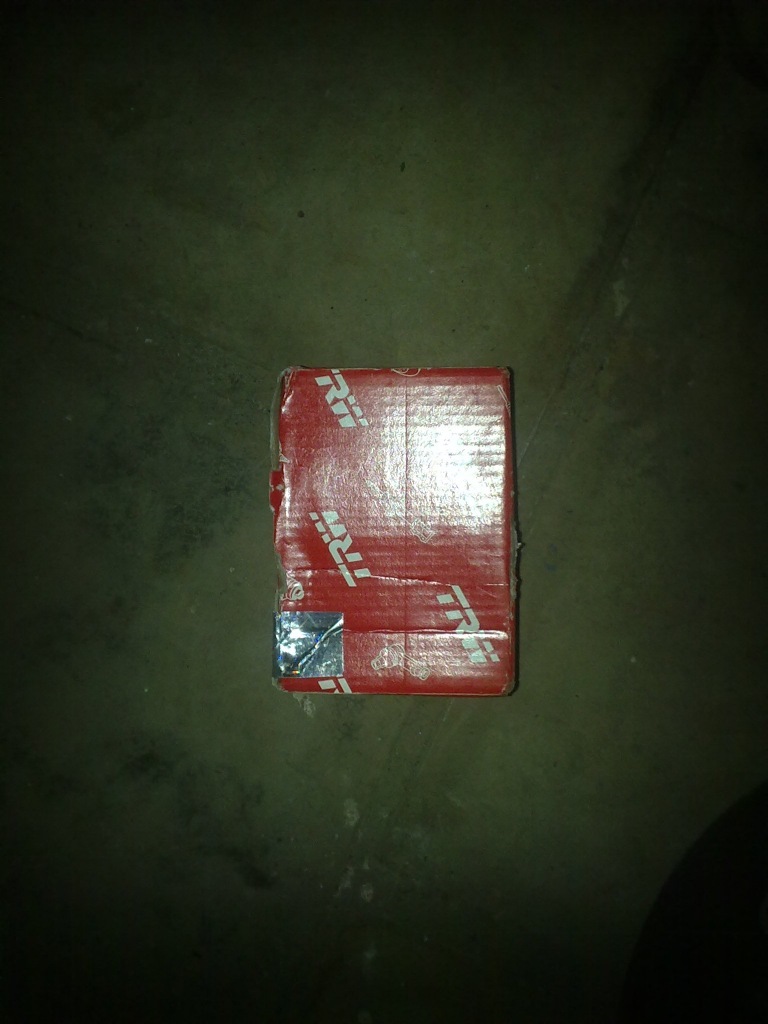

На этой неделе, на работе, делел ревизию запчастей оставшихся от переделак чьих-то машин. И в руки попались переднии супорта от четырнадцотой друга. Супорта были почти новые, откатались всего около 1000км. И тут приходит в голову: «А не замутить ли мне «ЗДТ»? Этим же вечером съездил в магазин за недостающими запчастями. Выбора особо небыло, поэтому взял: Диски «PILENGA» SPORT; Колодки «LUCAS-TRW»; Переходник под суппорт на заднюю ось. Ради прикола взял ещё развалочные пластины на заднюю ось. Подумав о том, что я останусь без ручника, купил ещё гидро ручник с регулятором «CREATECH».

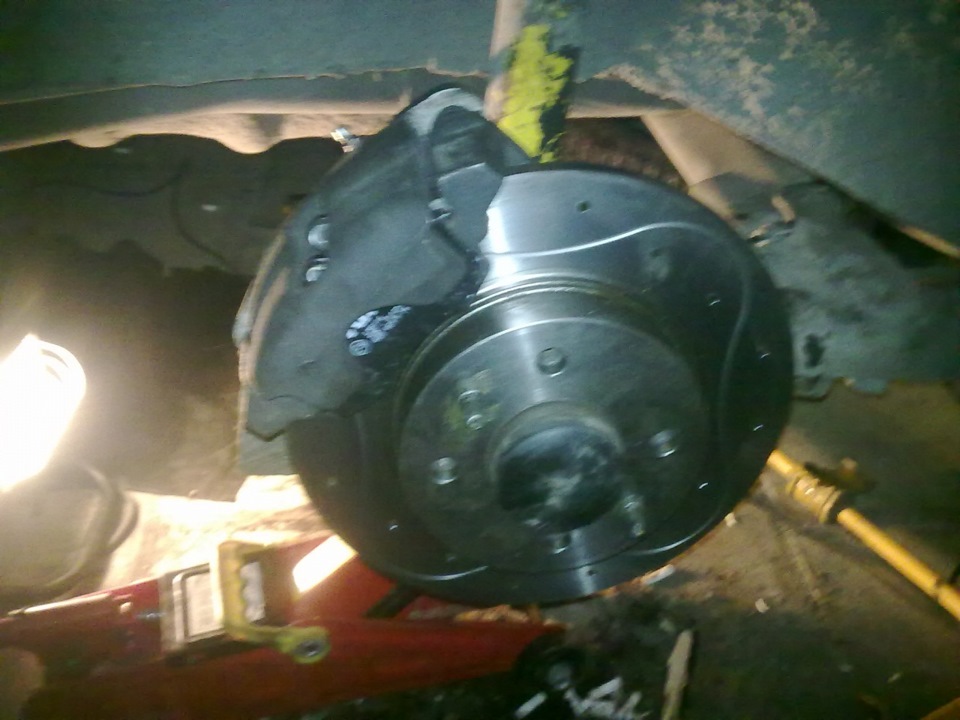

Уже имея опыт установки передних тормозных дисков назад, отдал другу диски на проточку. Как раз, пока ждал несколько дней дисков с проточки, издевался над зеркалами, из преведущей записи. Начал разберать старые тормаза.

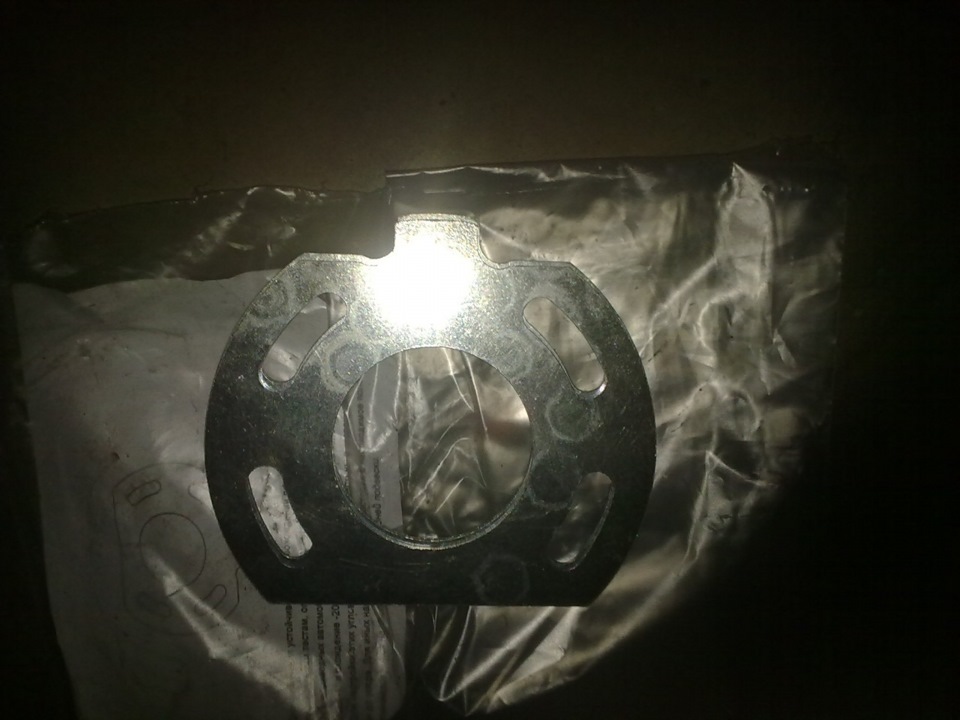

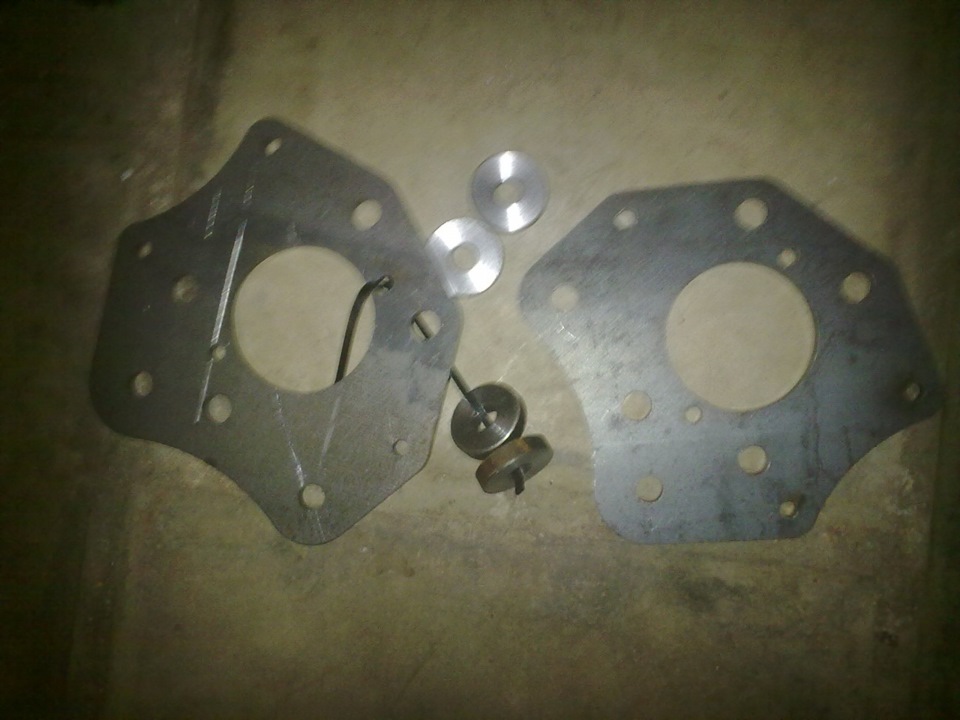

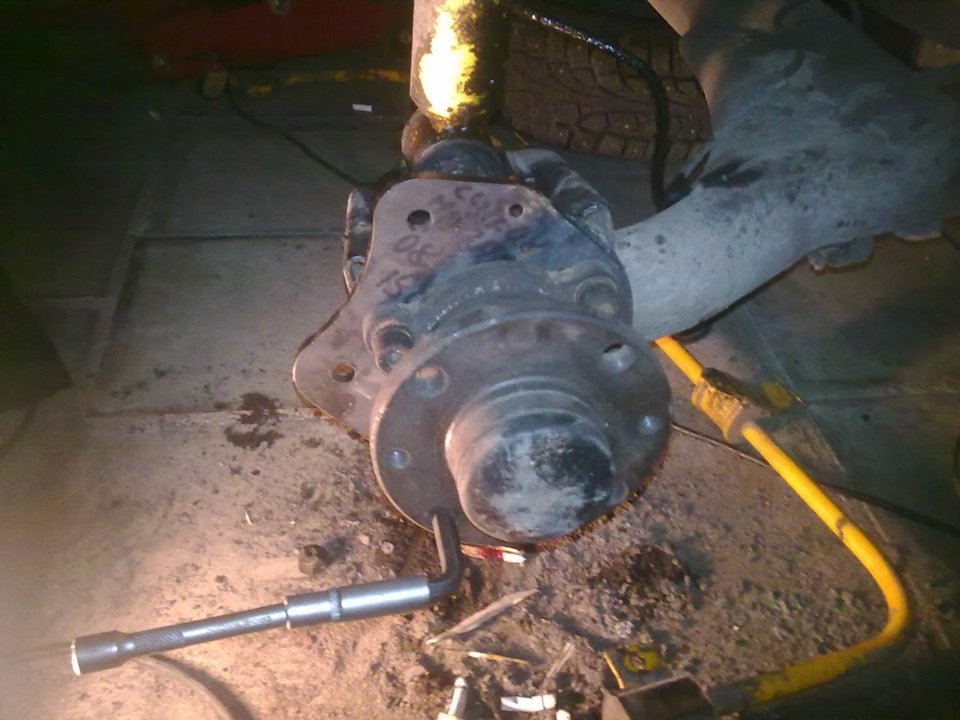

Ничего особо сложного не было, но когда дело дошло до крепления ступици к балки, «…я того рот е.ал…» кто придумал на заводе закрутить их болтами с шестигранникими. Я три ключа шестигранника сломал, пока всё это откручивал. Открутив наконец эти болты, начал обратно всё наместо собирать, но что бы потома небыло опять такой подставы, смазал болты от души. Последовательность сделал такую: Балка, развалочная пластина, переходник, ступица.
Пока всё это собирал, вспомнил про задний стабилизатор оставшийся от моей преведущей пластины, решил его воткнуть. Знаю, толку от него никакого, просто я люблю всякии цветные безделушки. Дальше был установлен диск и супорт.
Всё подошло идеально. Для того, что в будущем было удобней работать, супорт подключил через гибкий шланг. И ненайдя ничего нормального под рукой, привязал временно на проволочку.
Хотя все знают, что не быват настолько постоянно, как что-то временное. Повесил стабилизатор. Прокачал всё это дело.
Убрался после себя. Поехал домой. Выезжая из ангара, нажал на тормоз и о чудо, они работают. Про ощущения на данной машине пока не скажу, т.к. дискам на протяжении 200 км надо дать прикотаться. Но уже могу сказать одно, зад чутка перетормаживает. Приехав домой, заглушил машину, решил поставить на ручник. Дергаю ручник, а мне от туда, хрен тебе а не ручник. Я совсем забыл про то, что его временно не будет.
Ну вот как бы всё. ЗДТ штука хорошая. А вот какие лучше ставить, пусть решает каждый сам, готовый комплект или как я из запчастей от предних тормозов. У готового комплекта плюс в том, что ничего растачивать и подгонять не надо, ручник родной остаётся, но хороший комплект дороговато стоит. У самодельных тормозов характеристики теже, они по цене дешевле выходят, но есть и один большой мину, отсутствие ручника. Но можно купить гидравлический, я просто давно о такой ручник хотел поставить, поэтому у меня колебаний, по поводу какой комплект брать, не возникло.
Далее решил снять старый ручник и поставить гидро с регулятором.

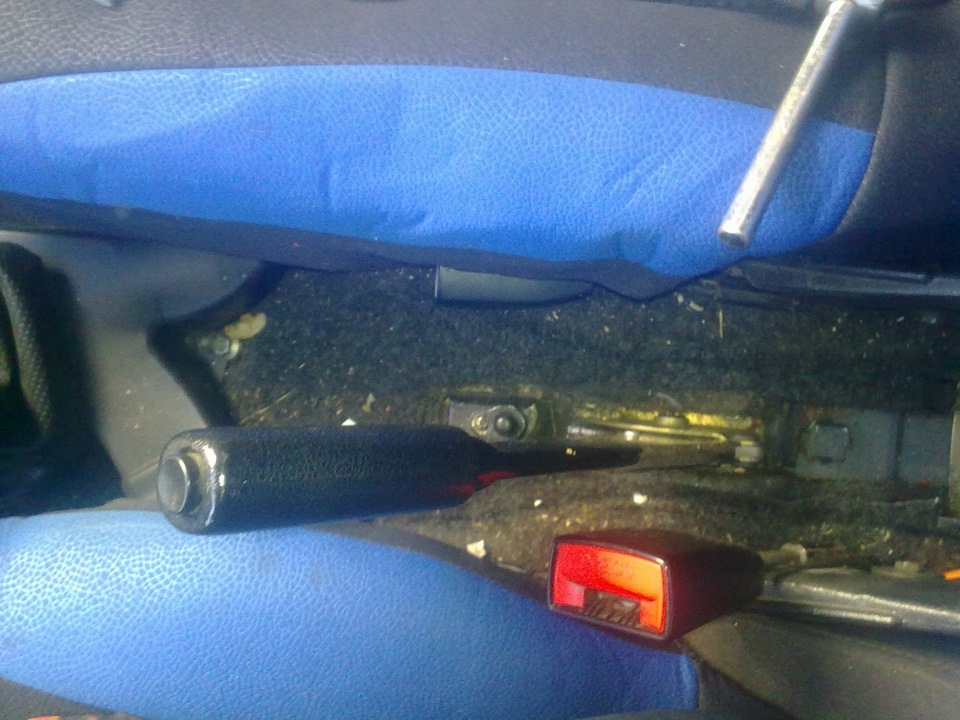

Сначала снял пластик с тонеля. Потом открутил 4 гайки и снял старый ручник.

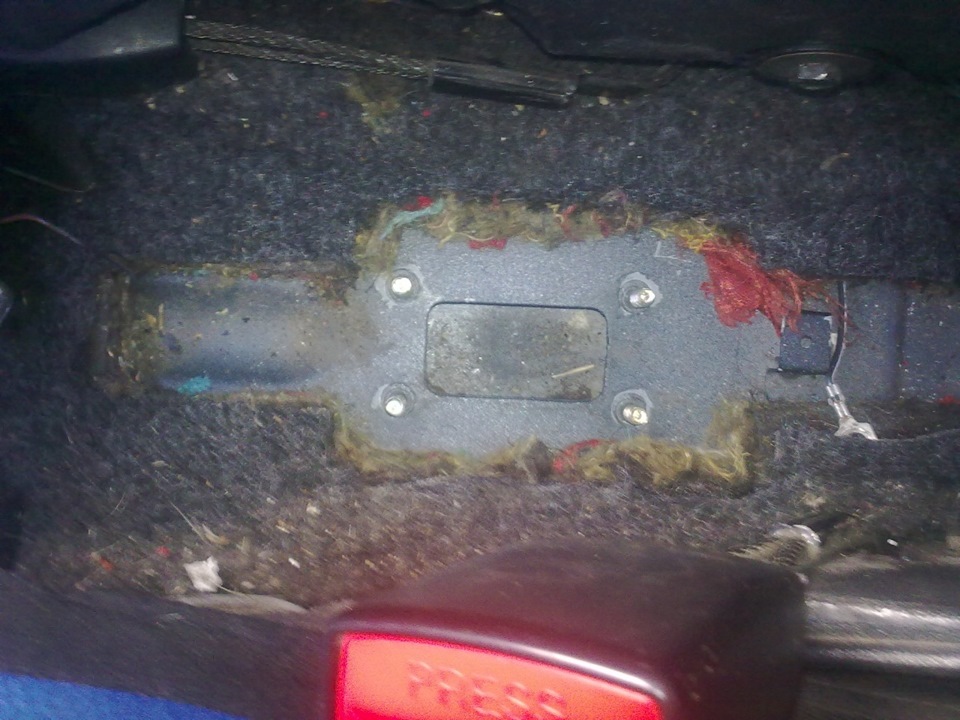

Попытался поставить новый, но родной ковёр и теплоизоляция мешали. Поэтому пришлось чутка подрезать их.
После чего подошло идеально. Поставил. Хотелось сделать всё более-менее закрытно, но регулятор торчал вверх. Поэтому открутил регулятор и начал прикидывать куда и как поставить, чтобы не торчал, и что бы можно было легко регулировать. Вариант один мне очень понравился, но пришлось немного отпилить крепление регулятора.
И всё подошло идеально.
Пильнул чутка пластик и заклыл.
На мой взгляд выглядит нормально. Только единственное начало напрягать то, что в опущенном состоянии гидро ручник выглядит так, как обычный в поднятом.
З.Ы.: Единственное забыл сфотографировать место для крепления концевика и процес его переделки, но там ничего сложного.
И не обращайте внимание на мелкий мусор в районе ручника, после примерок прибрался.
Скажу сразу, что фотки будут не все и не мои, т.к. телефон сел. Так что извеняюсь за чужи фотки. Возможно вы их уже видели. И прошу прощение за разность текста в начале и в конце записи, просто объединил несколько тем.
Что для этого понадобится:
1.Медные трубки 5шт.
2.Медные шайбы, мне понадобилось 4шт., но может понадобиться больше
3.Заглушка 1шт.
4.Тормозной шланг от ВАЗ НИВА 1шт.
5.Тройник 1шт.
6.Тормазуха, большая бутылка.
Решил сделать 2-ух осевой вариант — контуры: передний левый — правый; задний левый — правый с использованием регулятора и гидравлическим приводом ручника. Регулятор играет одну из самых важнейших ролей в новой тормозной системе. Самое главное, что бы регулятор стоял после главного тормозного цилиндра, но перед гидравлическим ручником. Иначе тормоза не будут работать как надо.
Начал с преоборудовая тормозного кониура с диагональной на осевую. На главном тормозном цилиндре необходимо заглушить контур заднего левого колеса (см. схему). Отключить контур переднего правого колеса и подключить его в бывший контур заднего правого колеса. Из контура бывшего переднего правого начинаем «строить» магистраль задних дисковый тормозов.
У данной схемы есть один минус, при отказе контура передних колёс эффективность торможения резко падает. Недостатки есть всегда, но чётко дозируя усилие рукояткой ручника машину можно остановить.

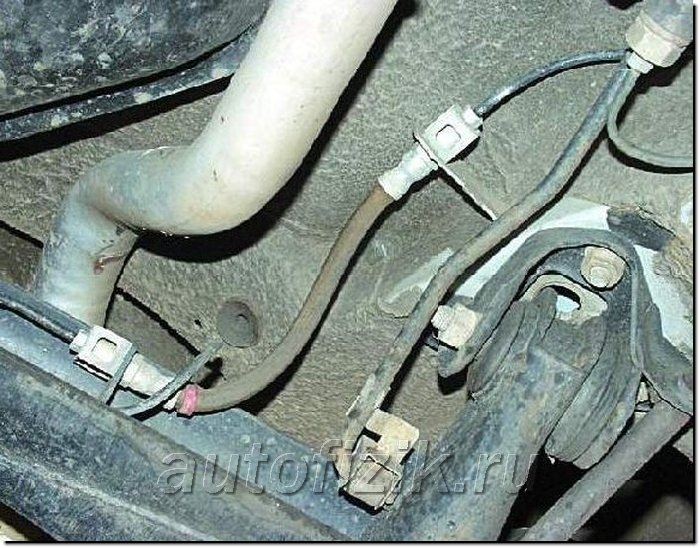

Дальше занялся прокладкой новой магистрали в салон. И из салона к стандартному колдуну. Сначала вытащил старые тормозные магистрали, это было нетак уж сложно. А вот проложить новые трубки по старым местам это полнейший геморой. Я часа 3 на это потратил. Одному сделать это пи.дец как сложно. От гтц прокладываем к регулятору, от регулятора ручнику, а от ручника к месту крепления колдуна.
Далее снимаем колдун и оставшиесия тормозные трубки. Затем собираем тройник на заднюю балку, желательно что бы трубки идущии на левую и правую сторону были одинаковыми, как на фото.
И с переди нужно ставить не резиновую шланг, а медную трубку. Проложить её до того места, где раньше был колдун. И только там уже соединить между собой трубку от ручника и трубку от тройника тормозным шлангом от нивы.
Подключаем к супортам, прокачиваем всё это дело и готово.
Кстати, на счёт прокачки, прокачивать следует сначала задний контур, за ним правое переднее колесо и последним левое переднее колесо. Регулятор должен быть полностью открыт и сам ручник нужно придерживать в нижнем положении рукой.
Прокачав всё это дело и отрегулировал, выехал на дорогу и был приятно удивлён новыми тормозами. Необычно было всё — усилие на педали, её ход, замедление, дозирование услилия, чувство грани блокировки колёс. А самое главное то, что больше нет никакого перетормаживания. Торможение происходит правильно и колёса задней оси, при экстренном торможении, блокируются немного позже передних. Вообщем одни положительные имоции.
На счёт укладки тормозных трубок, не обязательно укладывать в родные места, можно прокинуть и по салону.
Если нужно, то постраюсь выложмть свои фотки, но позже, когда полезу под машину.
Комплект ЗДТ а/м ВАЗ 21213-14, 2123, под г/ручник
Задние дисковые тормоза под гидроручник с суппортами 2108.
Пазы в скобах суппорта 2108 проточены под тормозной диск 21214-3501070-10 диаметром 285 мм. Тормозные колодки используются от ВАЗ 2108. Диаметр поршня суппорта 2108 Ф=48 мм. Площадь 5=18,09 см.кв.
Суппорта устанавливаются совместно с тормозными дисками 21214-3501070-10 диаметром 285 мм. Тормозные диски одеваются на полуоси снаружи вместо барабанов. Колея задних колёс не меняется.
Фланцы полуосей протачиваются до диаметра 168,5-0,25 мм, чтобы тормозной диск свободно одевался на полуось.
Переходные пластины-адаптеры двухсторонние из стали СТ-3 толщиной 8 мм.
Полукольца запирающие подшипник полуоси из стали СТ-3 толщиной 8 мм.
Дистанционные пластины заменяющие тормозной щиток из стали СТ-3 толщиной 2,5 мм.
Переходные пластины двухсторонние, что позволяет установить суппорт 2108 спереди или сзади балки моста, либо два суппорта-один под основной тормоз, второй под гидроручник.
Тормозные шланги передние от ВАЗ 2108.
С учётом толщины переходной пластины-адаптера, болты крепления полуоси к балке заднего моста должны быть на 10 мм длиннее стандартных.
Перед тем как вложить запирающее полукольцо нужно вынуть один болт крепления полуоси.
На полуоси 2123 болты длиной 60 мм (3 шт) заменить на шпильки длиной 80 мм.
ЗДТ 21214-2123 с гидравлическим ручником
Задние дисковые тормоза под гидроручник с суппортами 2108.
Пазы в скобах суппорта 2108 проточены под тормозной диск 21214-3501070-10 диаметром 285 мм. Тормозные колодки используются от ВАЗ 2108. Диаметр поршня суппорта 2108 Ф=48 мм. Площадь 5=18,09 см.кв.
Суппорта устанавливаются совместно с тормозными дисками 21214-3501070-10 диаметром 285 мм. Тормозные диски одеваются на полуоси снаружи вместо барабанов. Колея задних колёс не меняется.
Фланцы полуосей протачиваются до диаметра 168,5-0,25 мм, чтобы тормозной диск свободно одевался на полуось.
Переходные пластины-адаптеры двухсторонние из стали СТ-3 толщиной 8 мм.
Полукольца запирающие подшипник полуоси из стали СТ-3 толщиной 8 мм.
Дистанционные пластины заменяющие тормозной щиток из стали СТ-3 толщиной 2,5 мм.
Переходные пластины двухсторонние, что позволяет установить суппорт 2108 спереди или сзади балки моста, либо два суппорта-один под основной тормоз, второй под гидроручник.
Тормозные шланги передние от ВАЗ 2108.
С учётом толщины переходной пластины-адаптера, болты крепления полуоси к балке заднего моста должны быть на 10 мм длиннее стандартных.
Перед тем как вложить запирающее полукольцо нужно вынуть один болт крепления полуоси.
На полуоси 2123 болты длиной 60 мм (3 шт) заменить на шпильки длиной 80 мм.
