Ивековские подшипники на ниву шевроле перед на родную ступицу

Ступичный подшипник нива шевроле от ивеко

давно мечтал поставить ивековские ступичные подшипники. на предыдущей шниве стояли двухрядые москвичевские и не сказать, что я был сильно ими удовлетворен, даже исходя из цифр, подшипник рассчитан на легковую машину, которая легче шнивы, что уж говорить про тяжеленные гудричи на литье. полазил по интернетам, нашел в продаже кулаки под БМВшные подшипники, но тоже не решился. в конце концов был найден оптимальный вариант подшипники от ивеко дейли.
что понравилось: рассчитан на машину в 5 тонн, не нужно точить ступицу
что не слишком понравилось: ЦЕНА! 2 рубля штука. и возможно придется менять ступицу, если сильно изношена.

заказал подшипники, сальники (от ниссан альмера. почему они? не знаю, можно было бы имхо обойтись и нивскими. у них(нивских) наружный диаметр выходит вровень с подшипником(73мм) у ниссана 74мм. придется ставить их, поскольку на чертеже паз под них был указан, а я не обратил внимание.

что же примерно получается по цене: сальники 2 шт+ подшипники 2шт=4000 руб +-300
за работу по старой дружбе объявили порядка 7000 (проточка кулаков, установка)
и того 11000, что очень неплохо, поскольку в этих ваших интерентах одни только комплекты обходятся в в эту сумму +налоги+доставка+на пиво)

кулаки еще не проточены, обещают к концу недели. после установки выложу фотоотчет и расскажу ощущения от обновки
забыл упомянуть подшипники iveco daily: skf vkba 3551
сальник ниссана альмера, 100nx, sunny: 40227-50y01

1. Необслуживаемые ступицы с Iveco для Шевроле Нива (ВАЗ 2123)

Подшипник Ивеко в сравнении с двумя штатными.

Прикладываем кулак к шрусу и немного туда сюда покачать

Если подшипник прилег к шрусу то на обойме останутся такие следы. Обойма шруса если чистая можно нанести немного старой смазки из старого подшипника.

Если следов не осталось то немного осаживаем пыльник шруса упором и молотком. Он может не давать прилегать шрусу к обойме и потом при зятяжке может подклинивать.

Если все получилось то при повторном прикладывании кулака на подшипники появится отпечаток.
Смазку на подшипники. Она будет дополнительным барьером против проникания воды.

Пыльники. Тут кому как удобно и как снялось. Если поворотный рычаг снимается с болтов то оставляю его на машине. Если болты закисают то кулак снимаю вместе с рычагом и потом при помощи феншуя разбираю. Если снимали кулак с рычагом то собирается вместе с ним.

Кольцо на ступицу. ОБЯЗАТЕЛЬНО. Забывать черевато разбором узла. Если ступица зашла от руки не страшно, а если пришлось чуть подпрессовать то при разборе подш может погибнуть.

Либо кольцо уже может быть установлено на кулаке с внешней стороны.

В этот раз пришлось слегка помочь прессом, но чаще он на данном этапе не пригождается.

Предварительная затяжка. Ступица должна крутиться, ничего не должно стопориться.

Закручиваем оставшиеся болты-гайки. Устанавливаем колесо, опускаем. Затягиваем как следует гайку.

2. Инструкция по регулировке затяжки подшипников ступицы для Шевроле Нивы (ВАЗ 2123)

Сегодня впервые решил проверить затяжку ступиц, обнаружил небольшой люфт на обоих колесах. Отрегулировал по инструкции с форума Нива 4×4. Все получилось.

Так как динамометрического ключа у меня нет и не было никогда, делал по этой инструкции…

1. Снимите хромированный колпачок ступицы.

2. Отверните ступичную гайку и очистите шлицы от остатков этой гайки.

3. Наверните новую гайку и затяните её сильно.

4. Рукой проверните колесо дважды по ходу движения и дважды против движения.

5. Покачайте колесо «на излом» и убедитесь, что нет люфта.

6. Понемногу отворачивайте гайку и каждый раз после этого проворачивайте колесо (см. на двумя пунктами выше) до такого момента, пока не появится небольшой люфт и слабый стук «тук-тук».

7. Теперь, аккуратно затяните гайку так, чтобы люфт и стук исчез, но не перетяните.

8. Проконтролируйте правильность выполнения работы. Рукой раскрутите колесо по ходу движения автомобиля. Если зазор отрегулирован правильно, то колесо, продолжая вращаться по инерции, останавливается медленно, плавно. (Здесь необходимо учесть два условия: во-первых, тормозные колодки должны быть разведены и не касаться тормозного диска; во-вторых, масло в РПМ должно быть тёплым).

9. Законтрите гайку в этом положении с помощью тупого зубила и молотка: нанесите два удара по гайке так, чтобы вдавить её юбку в паз на конце хвостовика наружного шарнира.

Затем, проверните колесо на 180 градусов и сделайте тоже самое с противоположной стороны гайки.

3. Замена ступичного подшипника полуоси РЗМ в Шевроле Ниве

Начну с того, что в один прекрасный день я, спускаясь с горки накатом, услышал странные звуки в районе заднего моста, которые со временем вылились в более громкое гудение в накате.
В гараже вывесил мост, покрутил оба задних колеса, и определил подлеца – задний левый подшипник шуршал, как перепуганный.

выдергиваем полуось, пришлось применить колесо перекрученное на три шпильки, т.к она не хотела вылазить

вот она она, родимая

зажимаем полуось в тисках, пилим старый подш болгаркой на две половины (верхнюю обойму)

аккуратно надпиливаем сепаратор и удаляем его

делаем глубокий надпил на запорном кольце, не до конца. оставляем примерно 1мм недопила (делать очень аккуратно. рядом каёмка по которой елозит сальник, и если диск болгарки слетит. алля улю… побежите в магазин за новой полуосью. как вариант можно на это место временно закрутить хомут подходящего размера)

вставляем зубило в надпил запорного кольца. пару ударов молотком и оно даёт трещину.

и остатки внутренней обоймы старого подшипника

вот такая нехитрая коллекция железок у нас получилась

новый боекомплект (слева на право) сальник, запорное кольцо, подшипник.

вскрытие нового подшипника показало полное отсутствие смазки в оном. Забиваем ЛИТОЛОМ. закрываем пластиковую крышку подша.

берём новое запорное кольцо, греем паяльной лампой. (работы производить на улице)

пока новое запорное кольцо греется, берём новый подш и старое запорное и таким нехитрым способом запрессовываемым новый подш на полуось. (после старое запорное легко сбивается)

подшипник на месте, следующим этапом будет установка запорного кольца, разогретого до красна, нужно для того чтобы оно легко зашло на вал, после остывания оно даст усадку и застопорит подш

вот оно на месте (кстати новое кольцо неплохо заходит если с верху накинуть старое и обстучать как следует, что и было сделано)

Ну, и для пущей уверенности, что полуось не вылетит где нить на ходу, делаем две прихватки сваркой. Варить аккуратно, не забываем про посадочное кромки сальника.

Собираем всё в обратной последовательности и радуемся тишине в салоне.

https://www.drive2.ru/l/2147746/, https://www.drive2.ru/l/6156773/, https://www.drive2.ru/l/1103477/

Замена крестовин кардана для Шевроле Нива (ВАЗ 2123)

Вот уже почти месяц ездили с гремящим задним карданом. Из-за смены работы и необходимости сдавать экзамены времени

Chevy-Niva :: Просмотр темы — FAQ Ступичный узел c двухрядником грузовика IVECO от Fogpro

Подшипник Iveco на НИВУ

Аналогично может иметь влияние качество вновь приобретенных аналогв штатных подшипников. Проверка после случаев любого демонтажа. На этом этапе все готово для вполнения посдки кулака и ступицы.

Необслуживаемые ступицы с Iveco для Шевроле Нива (ВАЗ )Инструкция по регулировке затяжки подшипников ступицы Шевроле…

Попытаться калибровочную пластину 56,3 поместить между заплечниками, как указано на схеме. Для опытных несет чисто консультативный характер.

Можно попытаться перед приработкой заменить уплотнительное кольцо цилиндров. Если поворотный рычаг снимается с болтов то оставляю его на машине.

От дополнительных сальников они отказались, мне объяснили это тем, что штатные сальники будут задерживать воду, но без них вода будет выходить при вращении колеса. Цена данного узла рублей комплект в сборе со ступицами. Расточка кулака Chevrolet Niva под нерегулируемые подшипники Расточенный кулак. Подшипник Ивеко слева и штатные справа.

Запрессовка подшипника в кулак Стопорное кольцо Прикладываем кулак к шрусу и немного туда сюда покачать Если подшипник прилег к шрусу то на обойме останутся такие следы. Обойма шруса если чистая можно нанести немного старой смазки из старого подшипника. Если следов не осталось то немного осаживаем пыльник шруса упором и молотком.

Он может не давать прилегать шрусу к обойме и потом при затяжке может подклинивать. Если все получилось то при повторном прикладывании кулака на подшипники появится отпечаток.

Кабель для прошивки ЭБУ ВАЗ своими руками

Она будет дополнительным барьером против проникания воды. Тут кому как удобно и как снялось.

Если поворотный рычаг снимается с болтов то оставляю его на машине. Если болты закисают то кулак снимаю вместе с рычагом и потом при помощи феншуя разбираю. Если снимали кулак с рычагом то собирается вместе с ним. Старые грязевые имели меньшуюю фуциональную конструкцию защиты, по сравнению с новыми. Оба варианта колец невзаимозаменяемые по форме.

ВАЗовская ступица это технологически сложная, дорогя деталь!

Подобные технолгии и металлы используются в деталях шасси в авиастроении. Естественно цены на подобные аналоги иногда более чем в 2 раза ниже ВАЗовских и более привлекательны для торговли и покупателя. Это естественным образом выдавило с рынка качественные конвеерные ступицы, среди которых остались только ступицы на 24 шлица!

Стронние спектральные и химические исследования большинства неконвеерных ступиц на рынке, нашли полноценный ответ на их дешевизну. Марка металла из которой они изготовлены обычно сталь 25, та из которой изготавливаются водопроводные трубы. О термообработке не может быть и речи. Подобные исследования проводились так же участниками нашего форума. Общеизвесны многократные случаи обрыва передних ступиц вместе с колесом при движении автомобиля, как на низких так и высоких скоростях, что черезвычайно жизненно опасно!

Причино-следственная связь обычно следующаяя: На новах авто, из-за несовершенства конструкции ступичного узла, болших допусков посадок и недопусимых несоосностей заложенных на производстве, из-за слабого и малостабильного зазора преднатяга в подшипниках, сложно реализуемого паспортно-регламентными протяжками, из-за легкого доступа влаги к роликам подшипников, из-за того что большую часть времени машина ездит на постоянно люфтящем узле — очень быстро на коротком пробеге проворачивает подшипники на посадках ступицы.

Это еще ухудшает ситуацию возможности регулировки преднатяга подшипников и приводит к полной невозможности реализации регулировок ступичного узла любыми способами, кроме замены ступицы с испорченными посадками зчастую с совместной заменой подшипников.

Заказать обратный звонок

Качество металла и изготовления ступиц приводит ко всем дальнейшим неприятостям вплоть до плачевных. Аналогично может иметь влияние качество вновь приобретенных аналогв штатных подшипников. Модифицырованный узел с Ивеко изначально конструктивно избегает все вышеперечисленные проблемы, кроме качества металла и технологии изготовления неконвеерных ступиц, хотя значительно увеличивает даже их ресурс. Естественно возникает вопрос — какие ступицы ставить правильнее.

Как для штатного варианта, так и для модифицированного варианта с Ивеко правильнее поставить именно конвеерную ступицу, купленную в надежном месте. Если для владельцев машин до ноября года нехватает бютжета заменить дополнительно внешний шрус привода на х шлицовый, есть единственный проверенный в боях выход купить ступицу на 22шл.

Если такие регулировки проводились неоднократно, хуже того через короткие промежутки пробегов, такие поработавшие ступицы желательно заменить. Для штатного варианта ступица, которая прошла на люфтящем колесе сколько нибудь значительный пробег, будет только в прогрессии ухудшать ситуацию и делать ее более опасной. Для усиленного нового варианта с Ивеко, расчитанного на значительные пробеги без демонтажа, более чем глупо ставить значительно поработавшую ступицу, хотя чувствовать себя она будет в узле гараздо комфортней чем в штатном из-за высокого момента протяжки, но придать модифицированной конструкции с ивеко максимально пиковый ресурс в целом — врятли.

Более подробно ищите о замене на форуме Нива4х4. Такой кула в остальном полностью идентичен кулаку ШевиНивы и становится на нее без проблем. Для Нивы с дисками от ШевиНивы 15″ и со стандартным вылетом ЕТ40 при установке кулаков с Ивеко могут возникнуть небольшие проблемы, которые решаются следующим образом. Зачем в комлекте пластина с надписью 56,3?

ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

Перед началом установки есть возможность убедиться, что подшипник в поработавшем узле будет гарантированно сжат до конца! Надо одеть ступицу на шлицевую ШРУСа до упора! Попытаться калибровочную пластину 56,3 поместить между заплечниками, как указано на схеме.

Если калибровочная пластина 56,3 не пролазит между заплечниками — подшипник будет гарантированно сжат.

Можно приступать к дальнейшим операциям. Данная очередность расчитана на полное осутствие опыта переборки ступичного узла. Для опытных несет чисто консультативный характер. Схема узла в сборе. Тщательно очистить от старой смазки, грязи и песка все детали и обвес узла.

Применяйте кардсчетки, наждачные шкурки, уайтспирит, ветошь и автомобильные пылесосы. Полноценная установка двухрядных подшипников очень боится загрязнений и небоится аккуратности и чистоты рабочего места. Проведите операцию измерения калибровочной пластиной 56,3 между ШРУСом и ступицей. Если ступица с тормозным диском еще не в сборе, соберите их с применением новых ступичных болтов. Следите за чистотой привалочных поверхностей ступицы и тормозного диска. Если Нива очень старого образца и грязезащитное кольцо устанавливается в ступицу, оно должно находится в ступице, в противном случае водостойкость и грязезащищенность узла снижается.

Прикрепите защитный кожух тормоза к кулаку и установите с помощю двух болтов рулевую сошку. Если болты в старом кулаке были подвергнуты сильной коррозии, замените их новыми. Установите грязезащитное кольцо на кулак на новых модификациях Нивы. Если кольцо деформировалось после демонтажа со штатного узла, замените его новым или попытайтесь его акуратно отрихтовать.

Деформированное кольцо может задевать ступицу в процессе эксплуатации. Зафиксируйте грязезащитное кольцо на кулаке с помощью бородка или керна избегая деформации его части, направленной к ступице. Допускается не устанавливать грязезащитное кольцо, но в этом случае водостойкость и грязезащищенность узла снижается.

Внимательно изучите схему смазки узла. Перед сборкой необходимо запастись любой графитной смазкой промышленного производства. Не используйте сомнительных смазок допустим без наклеек. Шприц или тюбики с конусными носиками значительно облегчат операции смазки графитной смазкой. Перед смазочными операциями позаботтесь о чистоте рабочего места и смазываемых деталей! Заполните галтель ямку между сальниковым кольцом и блином ступицы графиткой таким образом, чтобы после посадки под грязезащитным кольцом кулака оставалось минимуи воздуха.

С помощью отвертки или другого плоского предмета извлеките излишки смазки по кругу вдоль сальника и покройте ими посадочные поверхности ступицы сплошным слоем.

На этом этапе все готово для вполнения посдки кулака и ступицы. Помните, разница посадочных поверхностей ступицы и подшипника — единицы сотых долей миллиметра.

Подробно. Замена подшипников, сальников передней ступицы Chevrolet Niva, НИВА 21214, ВАЗ 21213

Любые случайные резкие движения могут привести к закусыванию в посадке, после чего придется сдергивать кулак со ступицы, что может привести к размыканию замка внутренних обойм подшипника об этом см.

Обе собранных вами детали очень тяжелые. Чтобы избежать закусывания они должны быть идеально соосны. Даже незначительная несоосность в начале захода, при нажатии с незначительным усилием неизбежно приведет к закусыванию. Соприкосните подшипник с заходом ступицы и начинйте покачивать практически без нажатия, пытаться поймать ось.

Нельзя прилагать усилие на заход ступицы, которое только навредит. Покачивать надо с минимальнейшей амплитудой во всех направлениях. Ни в коем случае не торопиться ни куда. Если руки устали, лучше дать рукам отдохнуть. Как только оси совпадут подшипник сам без давления немного начнет провалиться в посадку. Сальник со смазкой в кулаке и сальниковая втулка на ступице образуют поршень наполненый воздухом и смазкой.

Выколодку можно применить из алюминия, меди, бронзы, гетенакса, текстолита, фанеры, древесины и тд. Если материал выколодки может крошиться обверните ударный торец тряпкой, чтобы крошкой не засорить изделие и смазку. Выколодка и молоток должны быть очищены от грязи и сыпучих материалов.

Появление характерного звука при ударе по выколодке вам подскажет об окончании посадки, одновременно следите за торцом ступицы и плоскостью подшипника. Скорее всего все пройдет гараздо проще, но нюансы вы должны знать. Можете приступать к посадке.

Как только посадка будет закончена, нужно несколко раз прокрутить кулак относительно ступицы с тормозным диском и убедиться в свободе вращения, что грязевое кольцо не задевает ступицу.

Проверьте шрус и его шлицевую на предмет чистоты, если потребуется почистите, промойте уайтспиритом и просушите.

В грязазащитное кольцо шруса и на шлицевую шруса нанесите графитную смазку следующим образом. Смажте шлицевую ступицы графиткой. Оденьте ступиуцу с кулаком на шрус. Оденьте коническую шайбу и наживите от руки гайку до конца. При этом необходимо следить чтобы грязь и песок с рычагов и прочей подвекси не попал на смазываемые места шруса и в ступицу.

Приступайте к мотажу кулака в шаровые опоры, креплению рулевой сошки и рулевого наконечника.

После окончательного крепления кулака к подвеске прокрутите ступицу несколько оборотов, чтобы смазка разошлась и вышел лишний воздух. Открутите ступичную гайку и снимите коническую шайбу. Для профилактики чистоты конуса в ступице, очистите на чисто ветошью лишнюю смазку на конусе ступицы и тонким слоем нанесите свежей графитки. Начисто протрите конусную шайбу и установите ее на место. Наживите гайку и протяните на сколько возможно коротким ключем.

Если вращение немного затруднено, слегка отпустите гайку, наживите на пару гаек колесо и многократно прокрутите его.

Источник

Chevrolet Niva Cherry Hornet › Бортжурнал › 22. Кулаки с подшипниками Ивеко

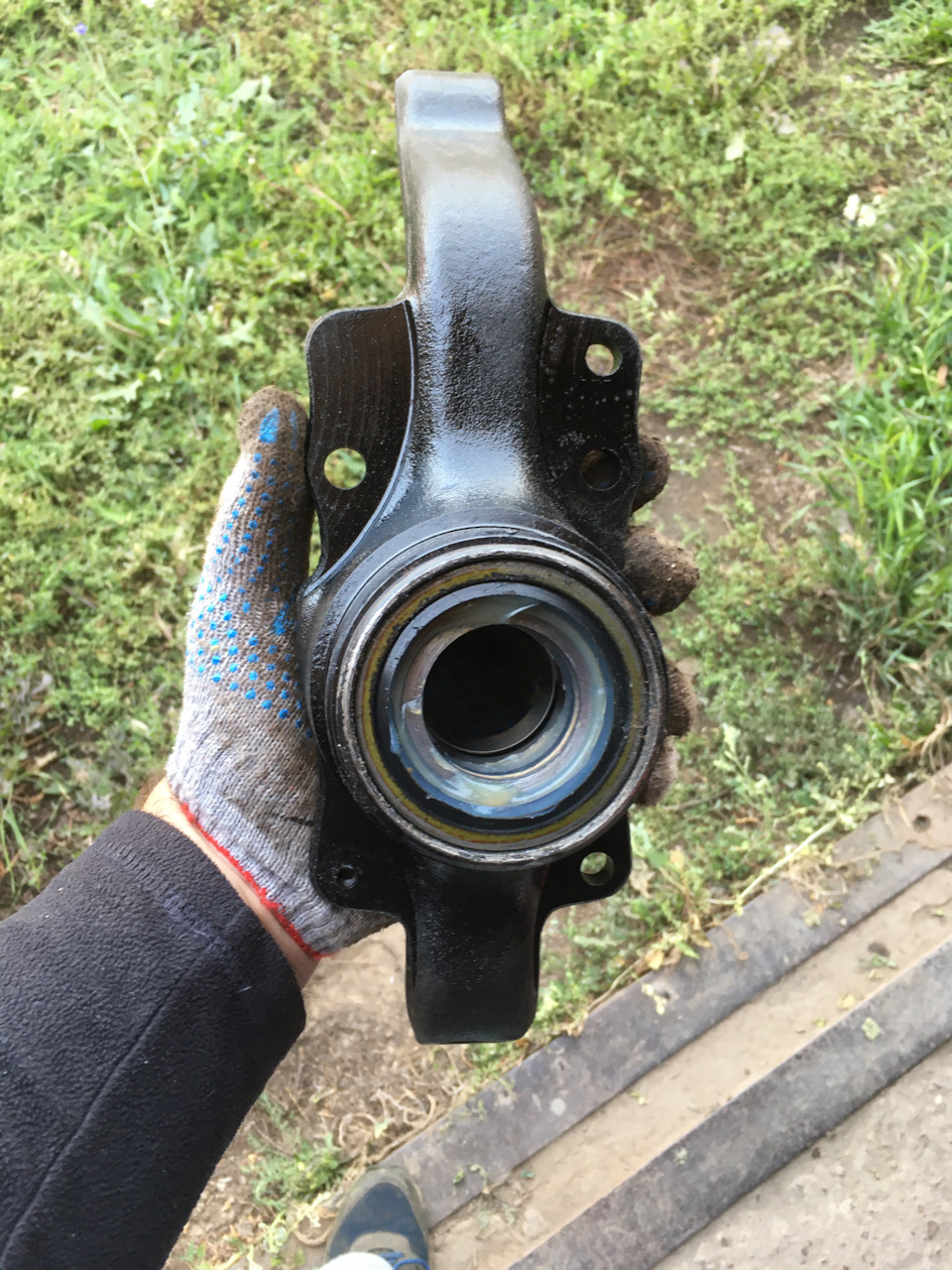

Вот и я созрел на замену штатных кулаков на доработанные с подшипниками Ивеко. Сподвигло меня на эту доработку желание добавить немного надежности в автомобиль.
Ещё в июле заказал у niva67 данный апгрейд и только сейчас дошло дело до установки.

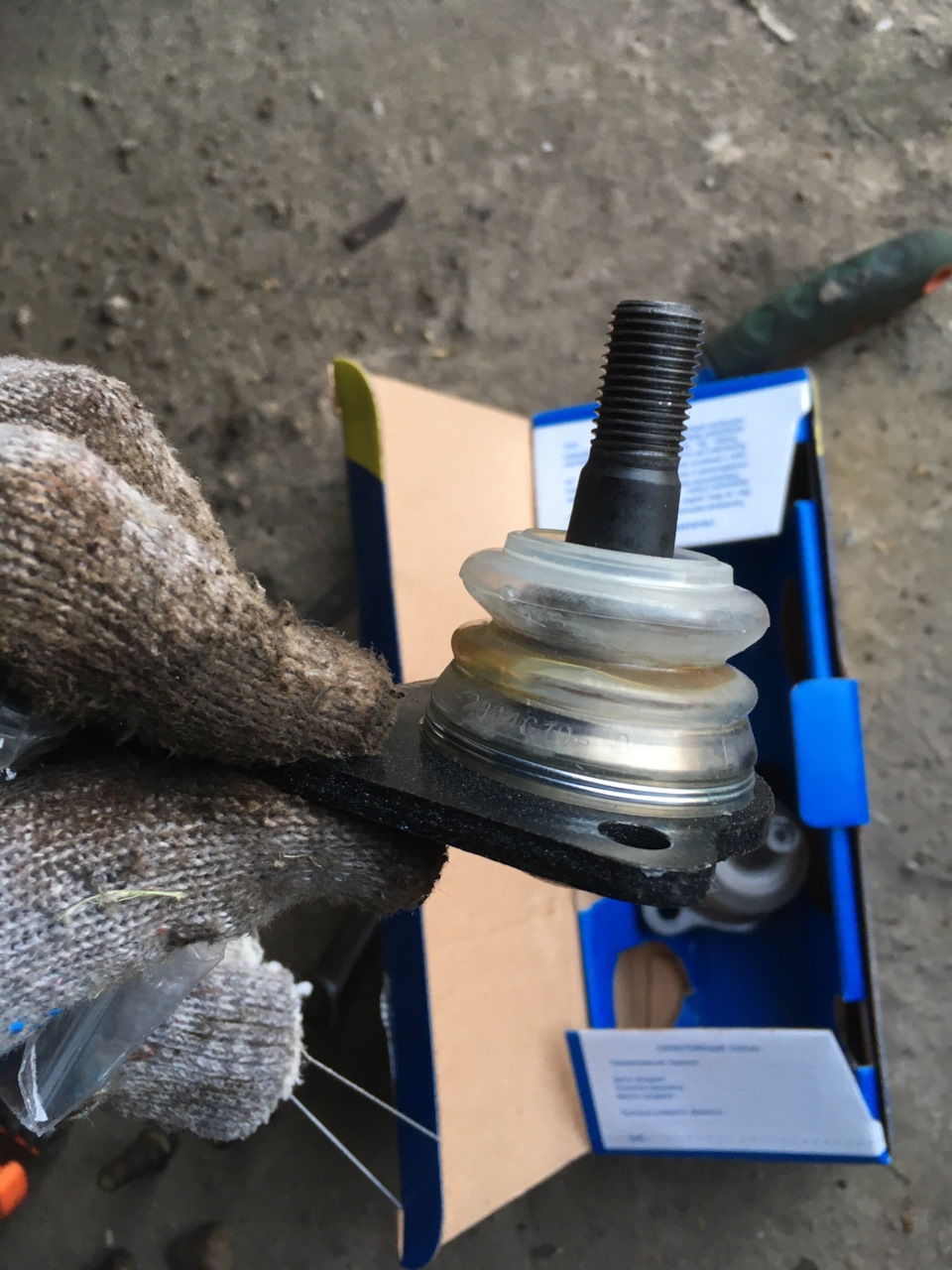

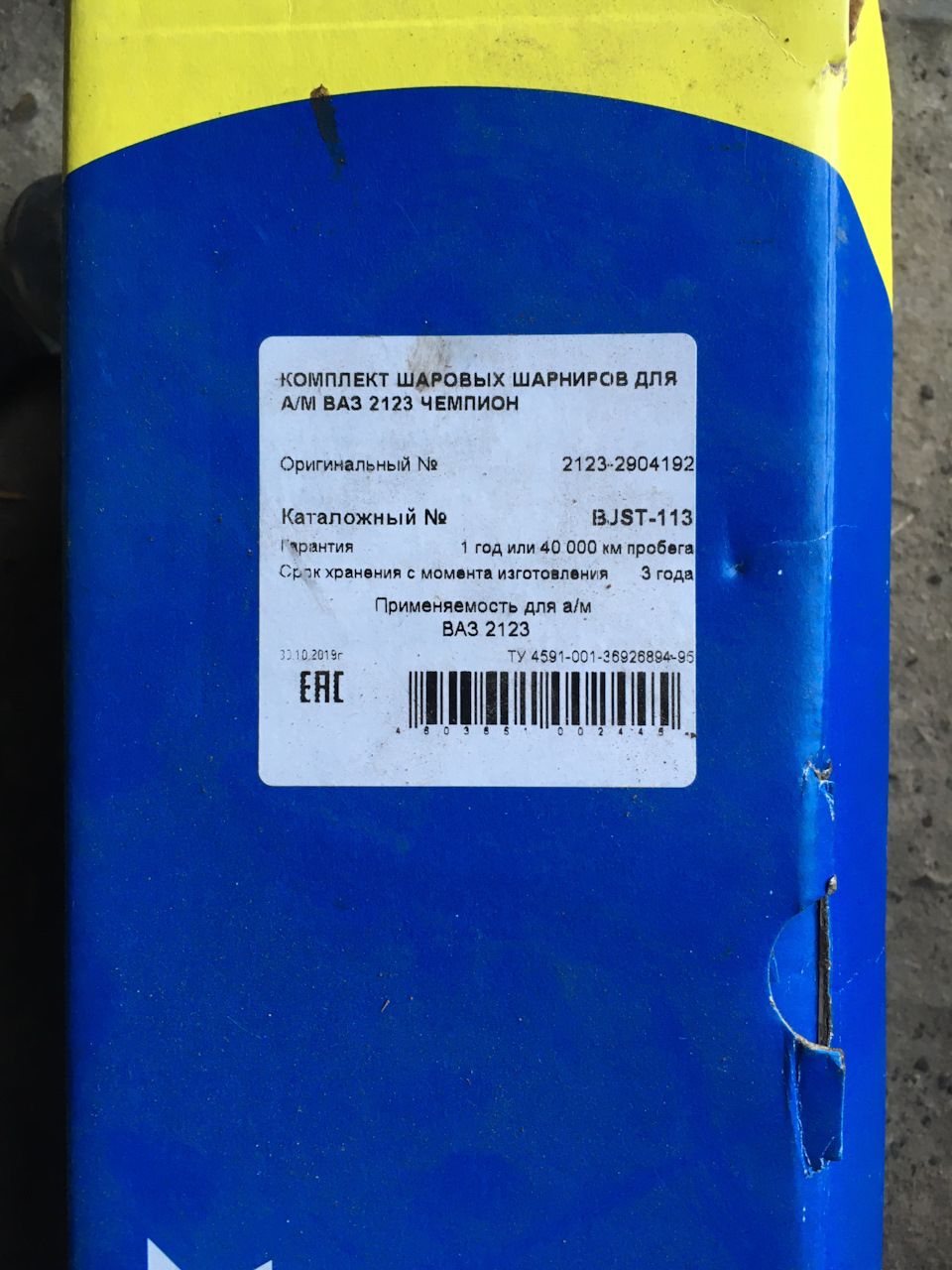

Попутно решено заменить шаровые, так как были подозрения что они уже устали.

Полез разбирать и тут началось увлекательное приключение.
Болты шаровых прикипели в рычагах. Кое-как их выбил. Рулевые тяги не стал откручивать, гайки выглядели одним сплошным куском коррозии, поэтому открутил поворотный рычаг от кулака.
Когда снял ступицу, меня ждали сюрпризы.

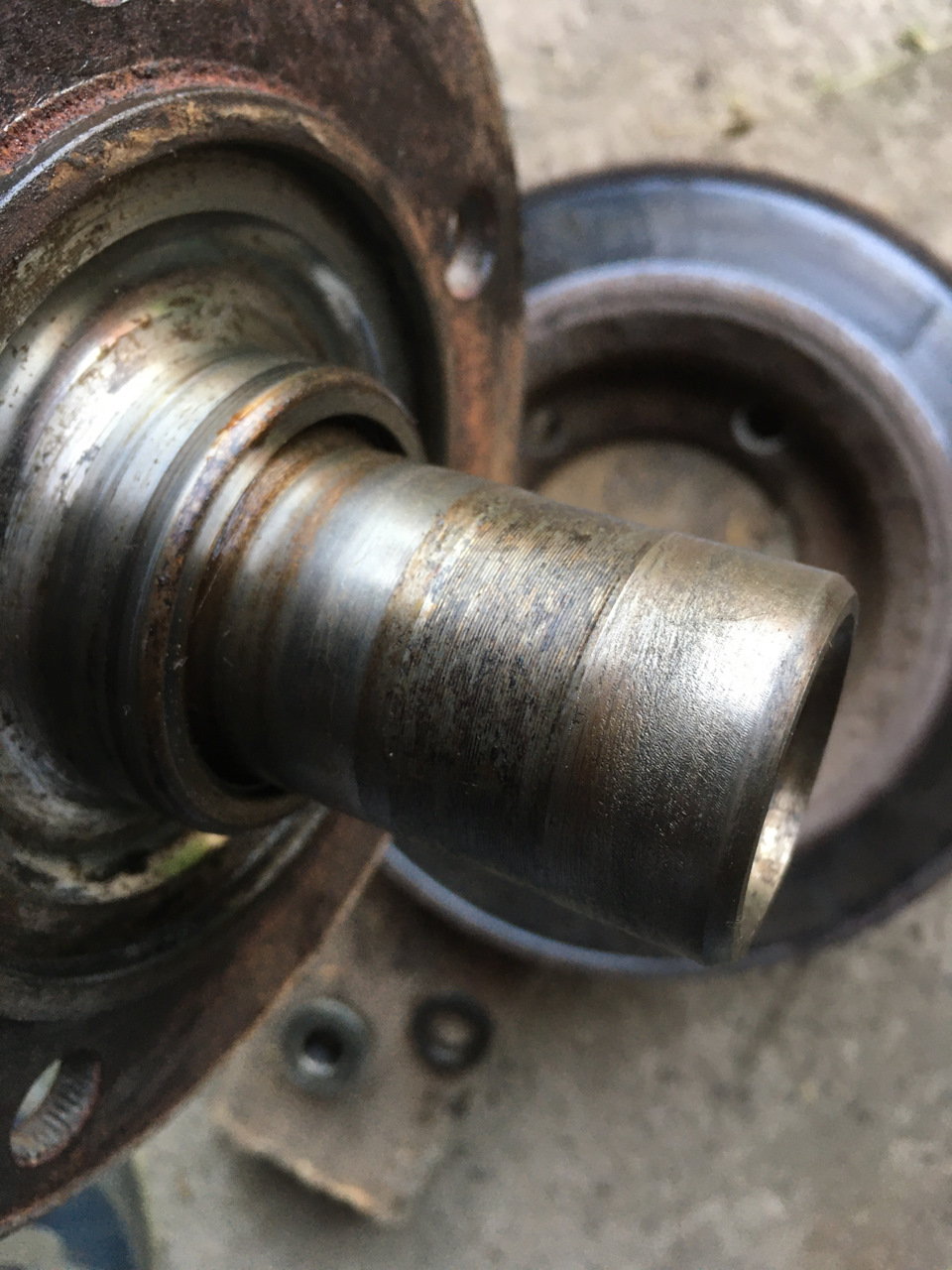

На ступице коррозия и микро трещины.

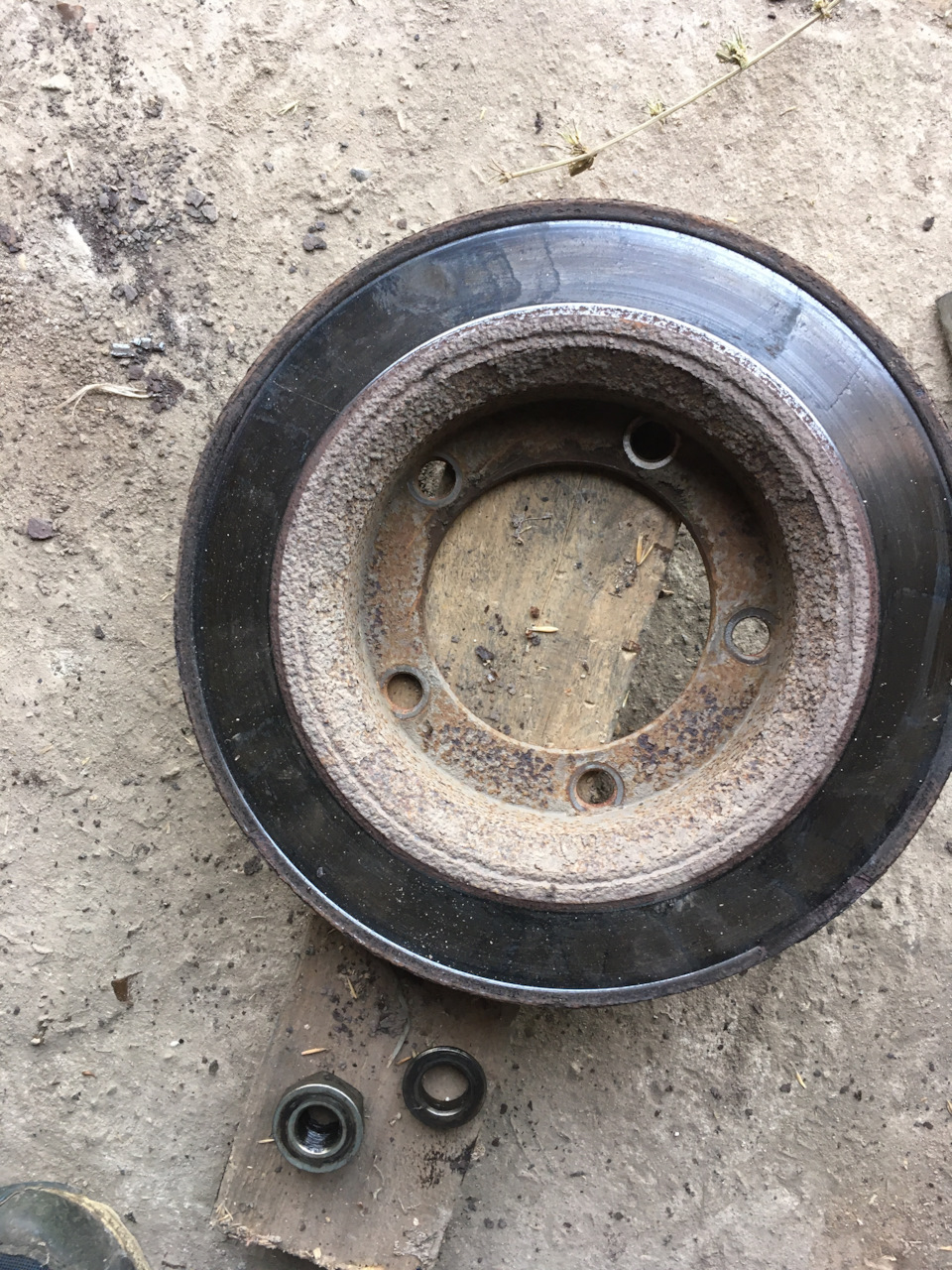

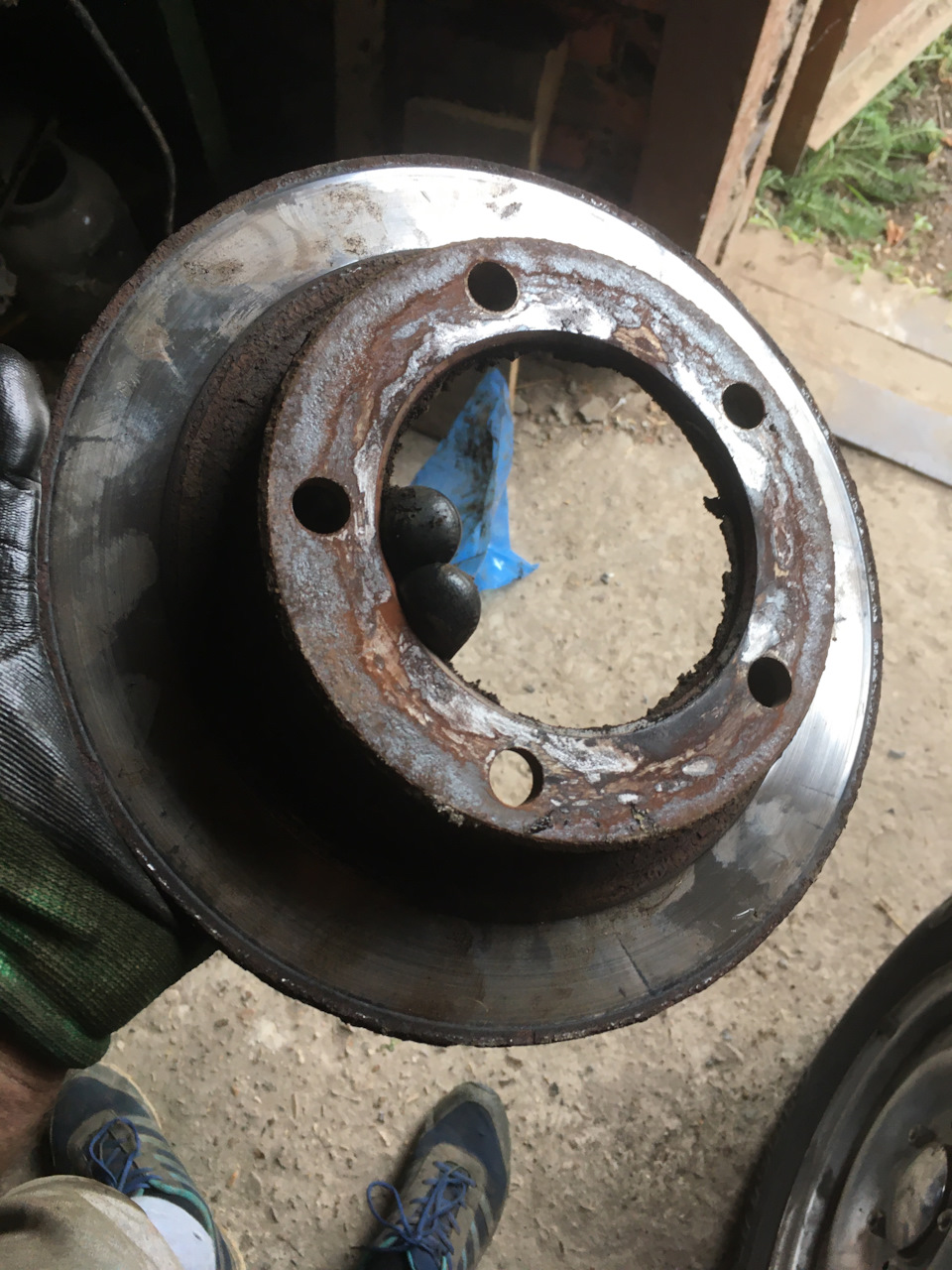

Тормозные диски перегретые в хлам, мне показалось, что они тоже в трещинах.

Я надеялся что отделаюсь малой кровью, был уверен что родные ступицы ещё походят пока руки дойдут до тюнинга передних тормозов, и поэтому не стал брать у Сергея усиленные ступицы.
Зажал денег в одном месте, отдал в другом 🤦🏻

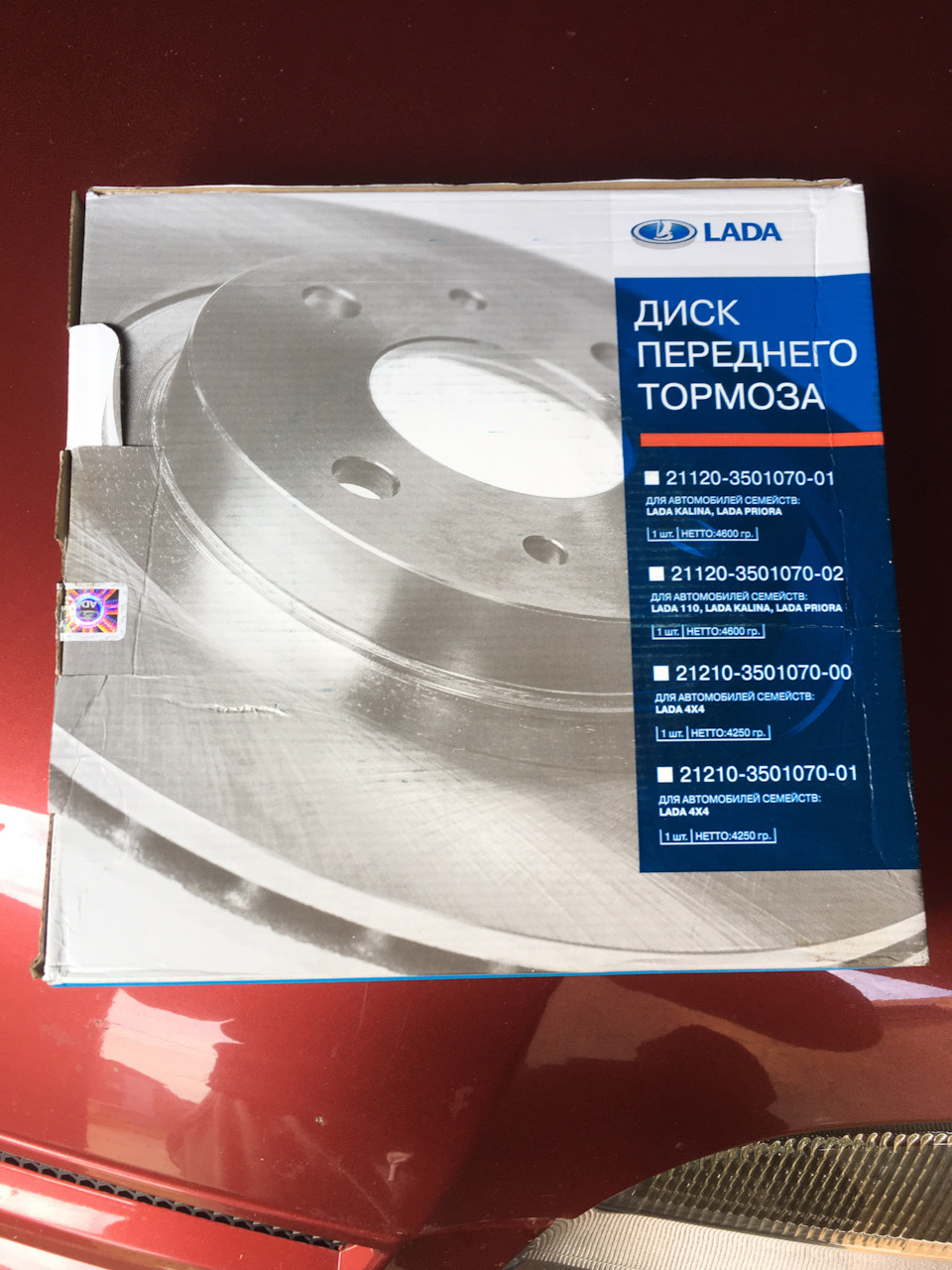

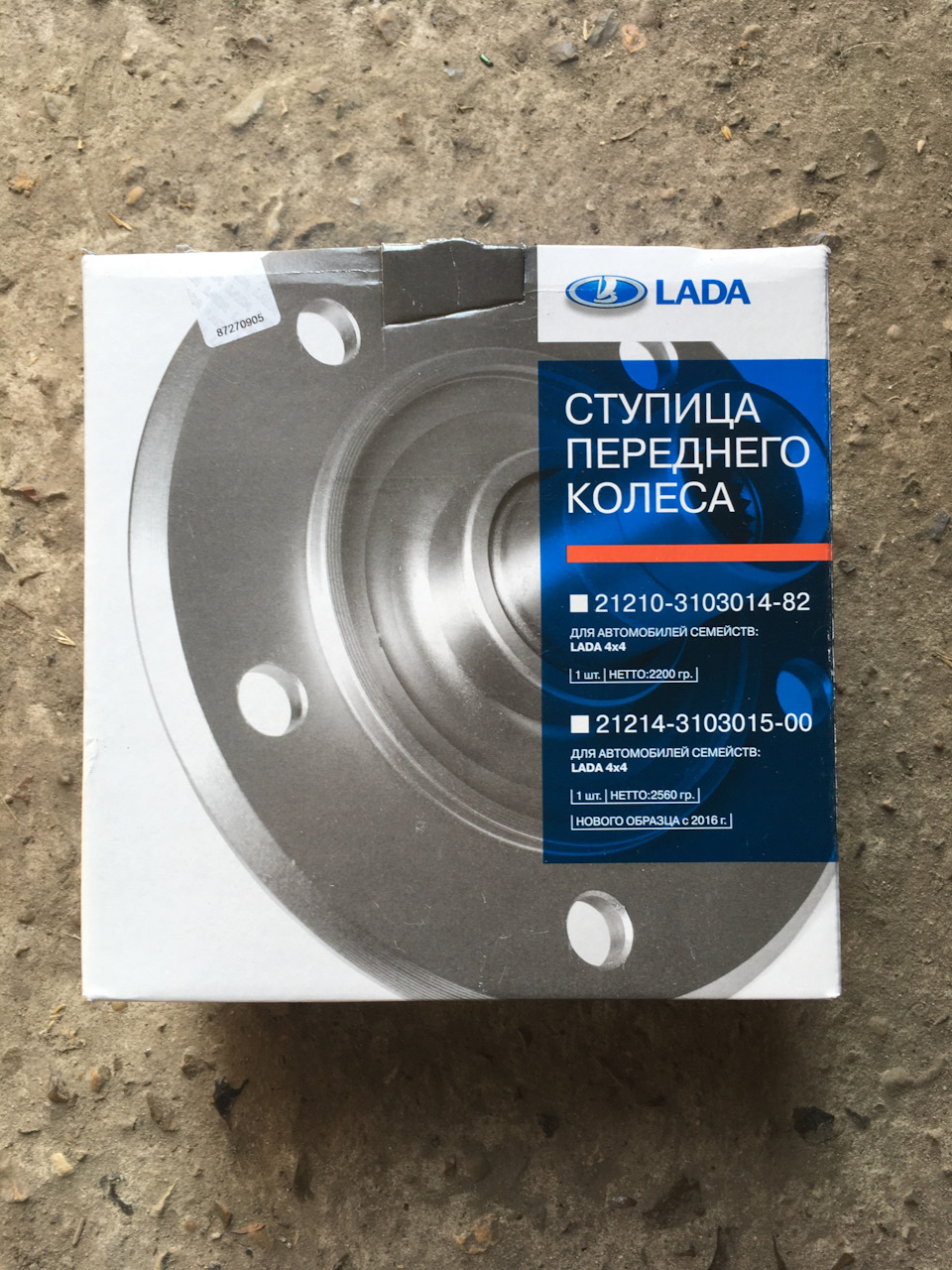

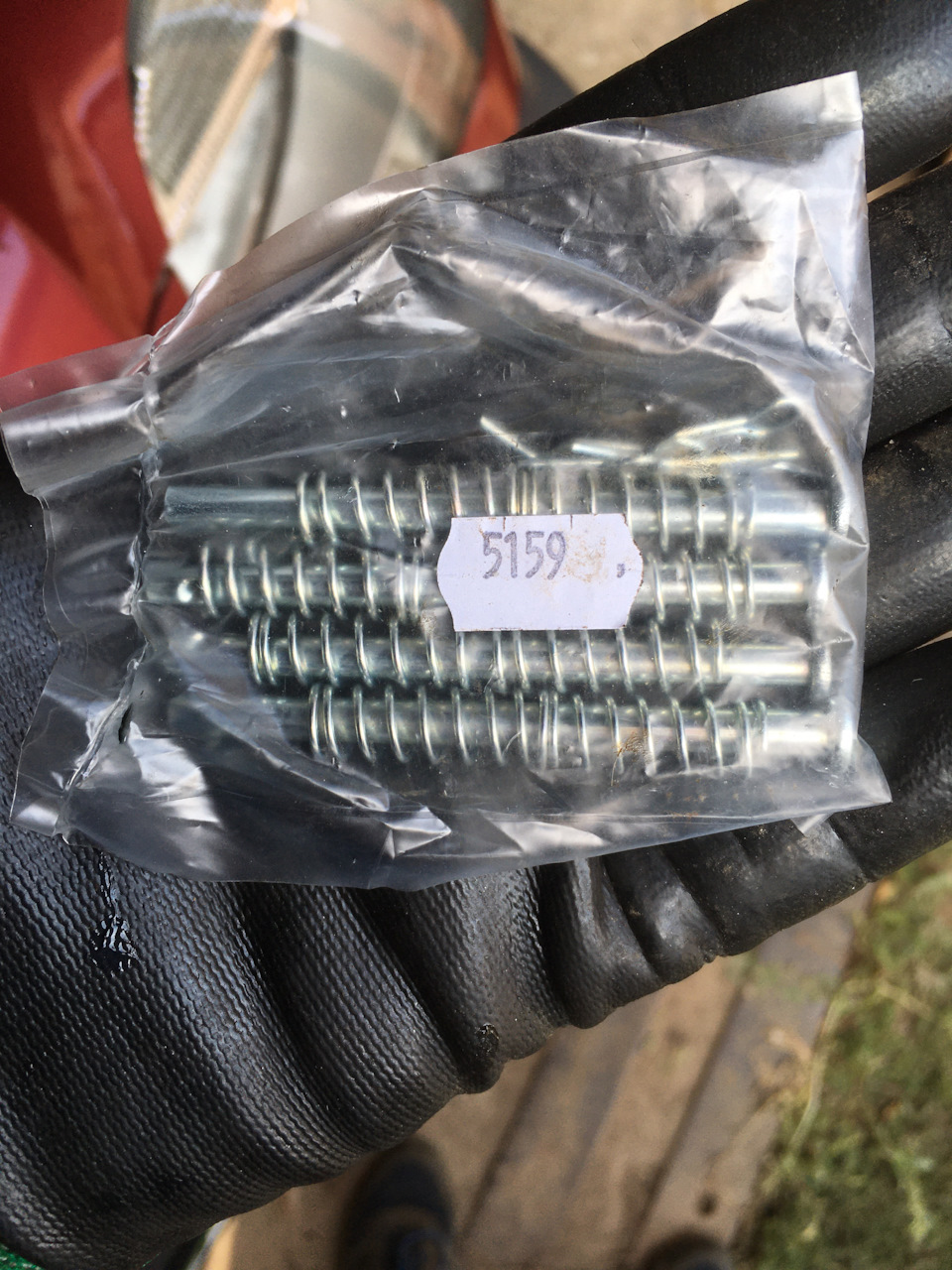

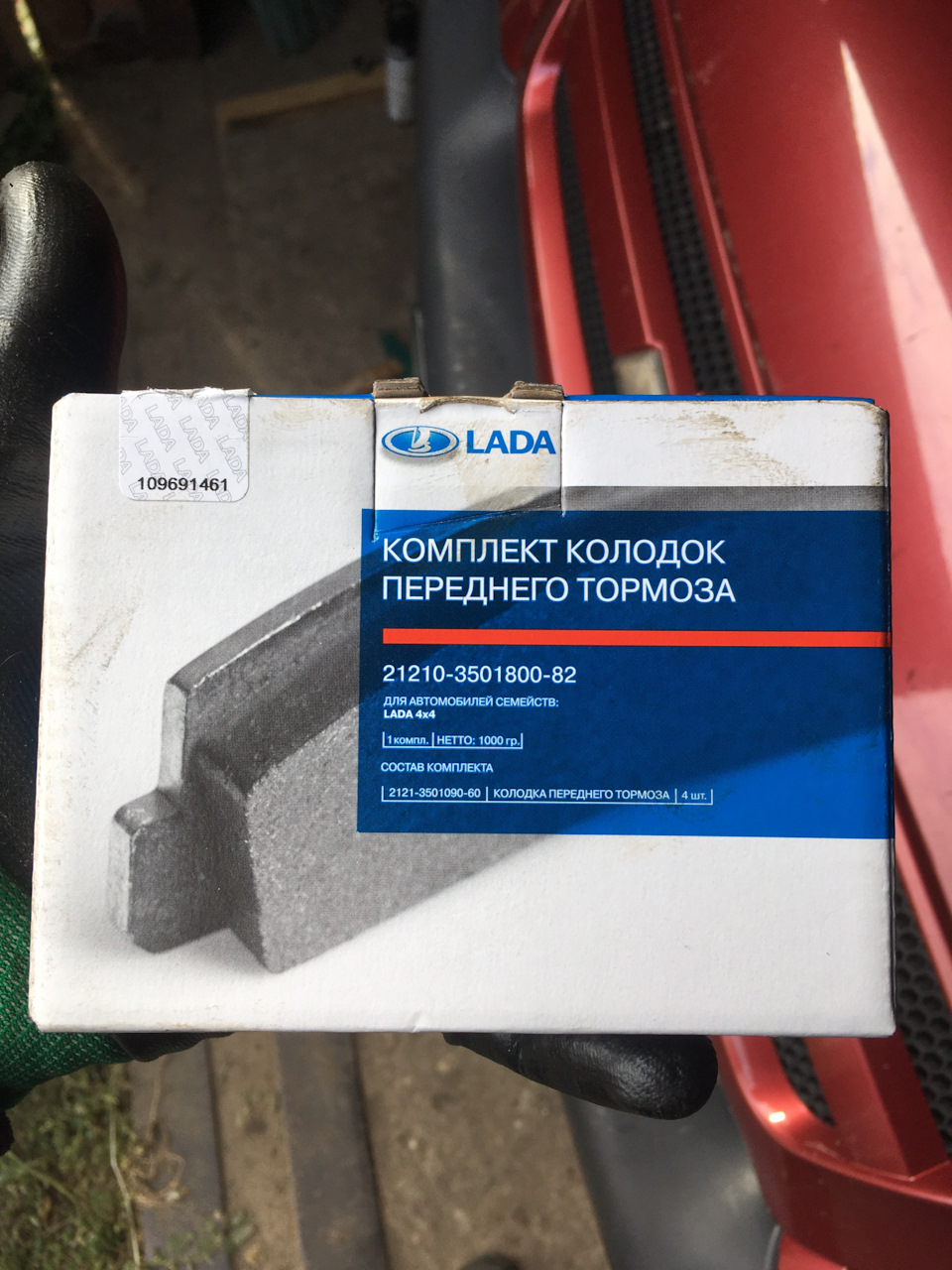

Пришлось покупать новые ступицы, тормозные диски, тормозные колодки и ремкомплект передних суппортов. Брал запчасти те, что были в ближайшем магазине.
Надолго машину оставлять разобранной не было возможности.

Ещё прикупил новые колёсные шпильки и гайки. Когда весной менял колеса, с дури перетянул одну шпильку.

Через полгода поменял 😂
Прикупил до кучи синюю смазку, помазал ступицу перед установкой в кулак. Установил без пресса, немного усилия и штатная ступица входит от руки.

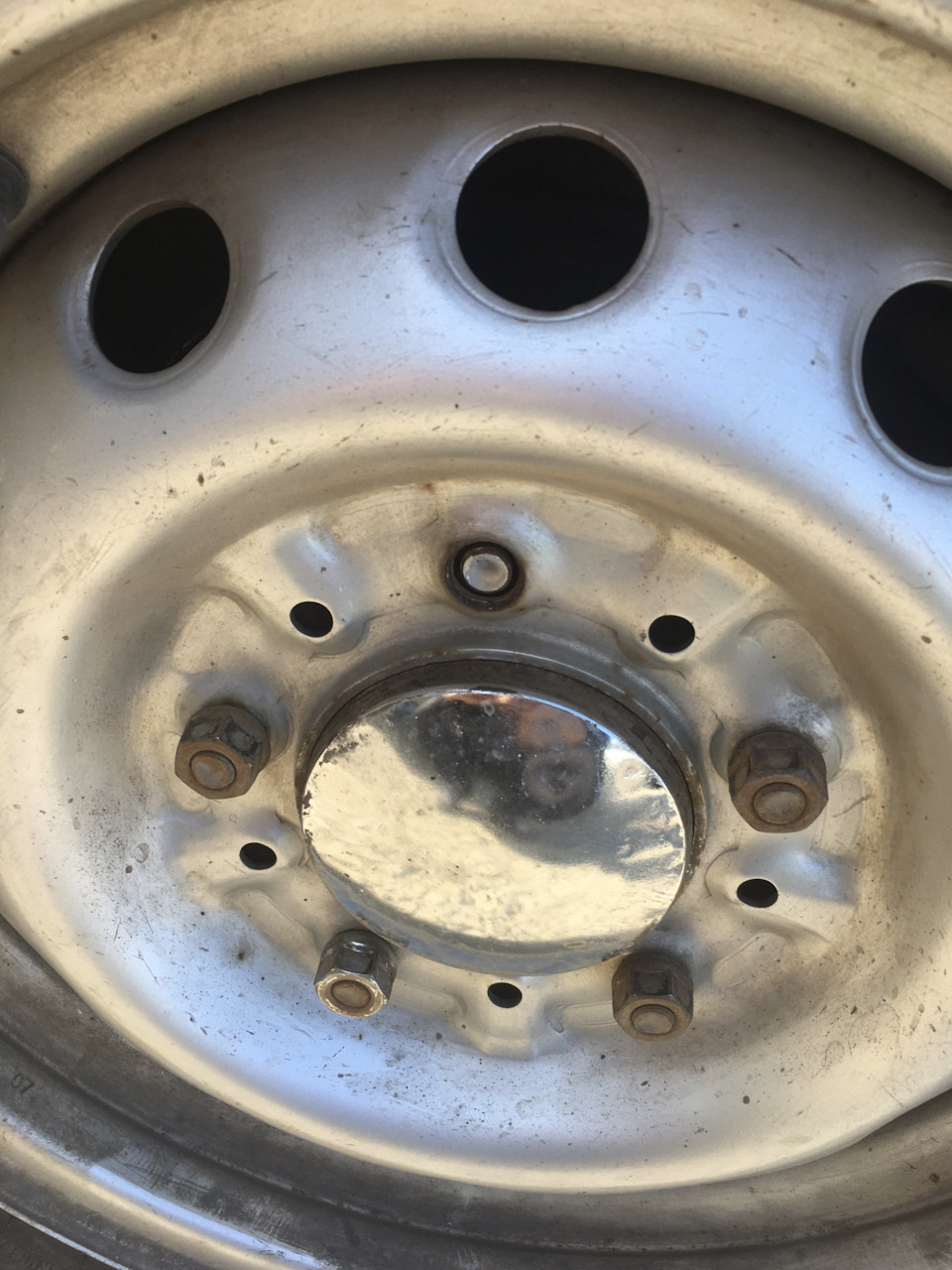

Новые ступичные гайки закрутил что было дури и законтрагаил. Закручивал когда автомобиль был всеми 4 колёсами на земле.
Целый день сегодня тестил. Заметил разницу в управлении, стало чётче, не скажу что было всё расхлябано, но эффект есть. Чувствуется что машине стало как-то легче. В будущем планирую улучшить передние тормоза, так как при активном торможении, диски не успевают остывать, поэтому идёт перегрев.
Подведя итоги, этой доработкой я сделал большой шаг к надёжности ступичного узла и дальнейшим доработкам автомобиля.
Ну и хотелось сказать большое спасибо Сергею (niva67), за его помощь в этом деле.
