Лада 4×4 3D НИОКР › Бортжурнал › Усиление крепления КПП и раздатки уголком и замена сидений

Во время покупки машины в октябре 2017 я дилетантски осмотрел днище снизу и пара латок и очаги коррозии вокруг крепления КПП меня не смутили, потому что кузов в целом был в норме и цена устраивала. Ездил так я до августа 2018 и как-то раз мне пришлось выезжать с парковочного места правым передним колесом через тротуар. И в момент, когда колесо спрыгнуло с бордюра, я ощутил резкое повышение уровня вибрации со стороны промежуточного вала. В принципе, я этого ожидал, потому что после зимы состояние крепления КПП со стороны пассажира резко ухудшилось и траверса провисла на 5-8 мм, но варить мне было нечем и решение проблемы откладывалось. Диагноз сразу же был определён и поездка по делам превратилась в поездку в гараж.
Повезло, что к тому моменту у меня уже был баллон углекислоты с редуктором и шлангом и омеднённая проволока 0,8 мм. Оставалось только найти полуавтомат.

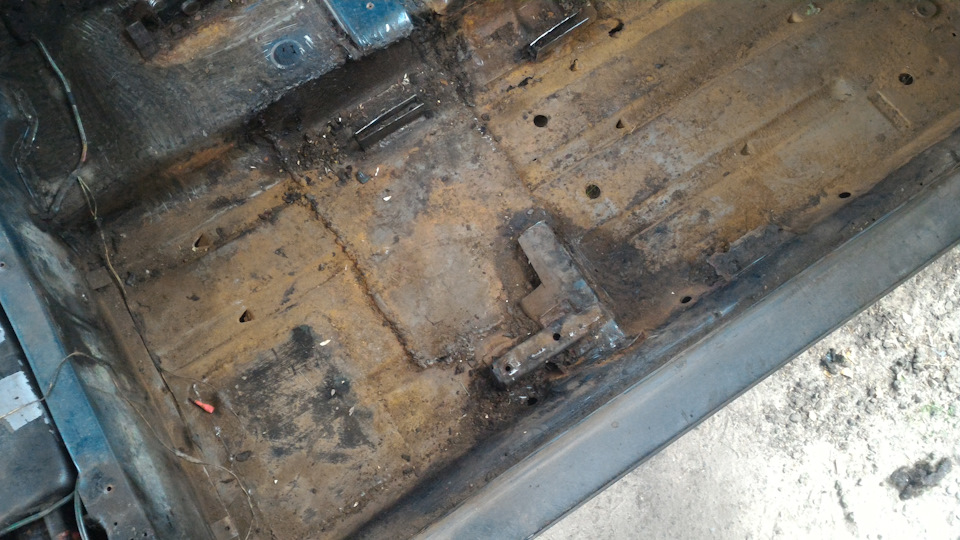

Но пока нужно было разобрать салон и оценить масштаб бедствия. И масштаб впечатлил. При том, что снизу на днище был заводской антикор и идеальный металл, изнутри лежал сырой войлок и металла под ним было раза в два меньше, чем задумывал завод. Половина преобразовалась в ржавчину:)

При этом латки, которые снизу выглядели нормально, при осмотре с обратной стороны оказались диким рукожопием. Приварены внахлёст, швы такие, что их фотографией можно сварщиков зрения лишать. Поперечный усилитель не выжил.

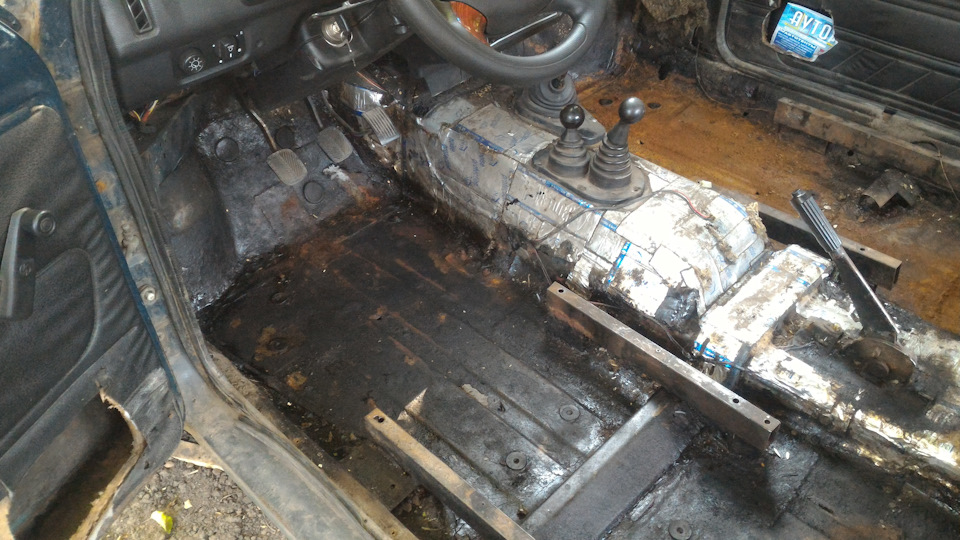

С водительской стороны пол хотя бы был обработан во время предыдущего ремонта, но самое интересное будет позже 😉

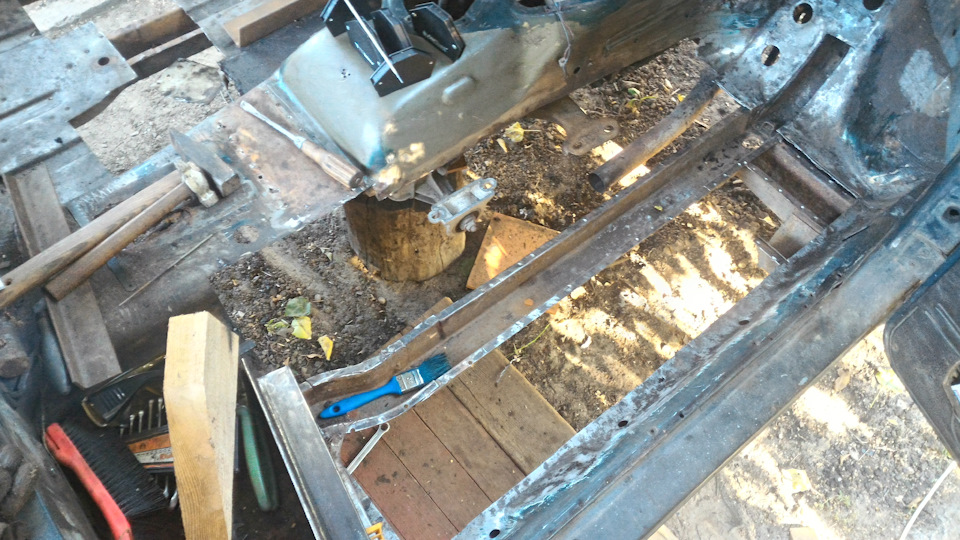

Было принято волевое решение отрезать всё, что не понравится. И вот, что получилось с пассажирской стороны:

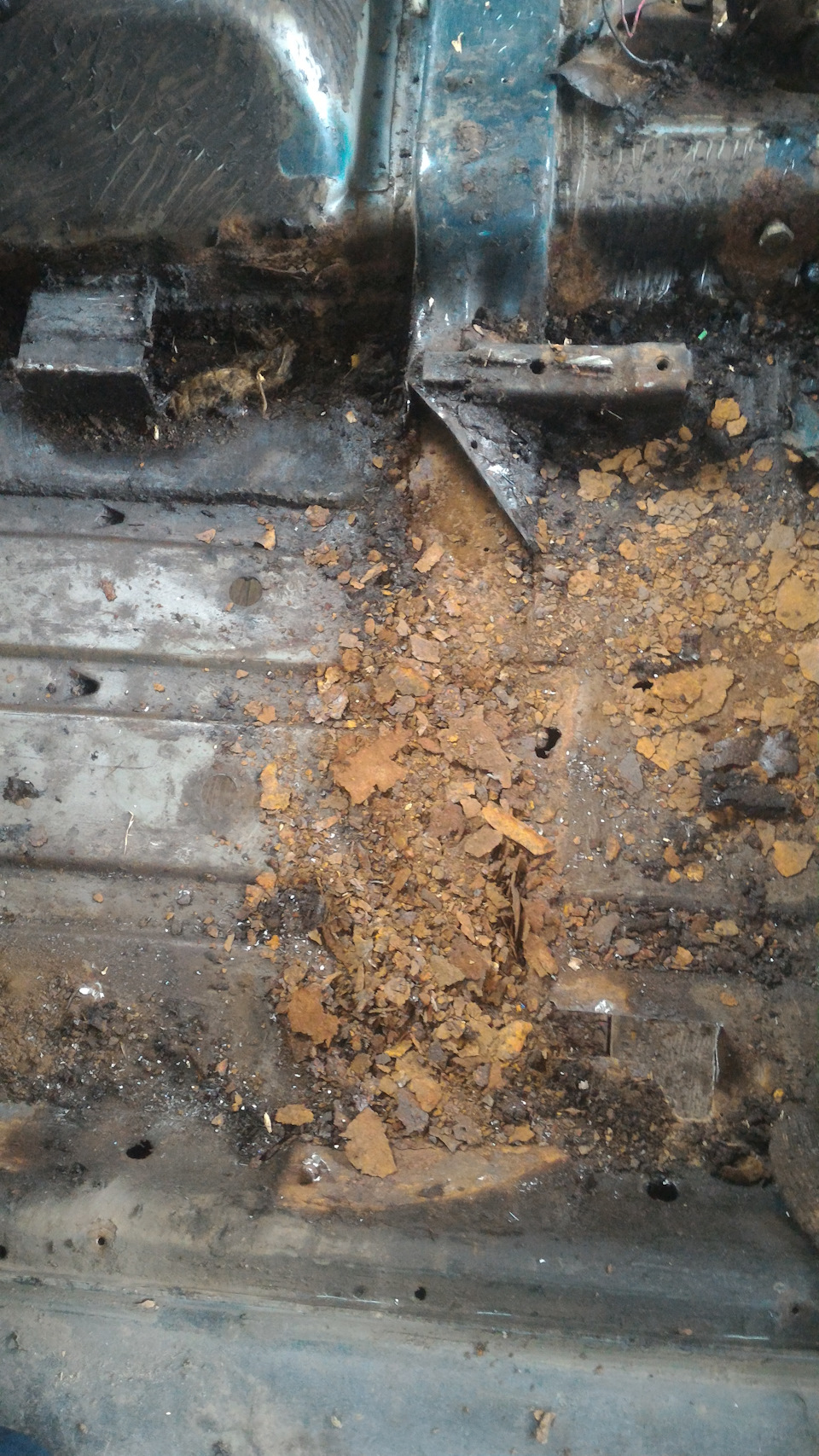

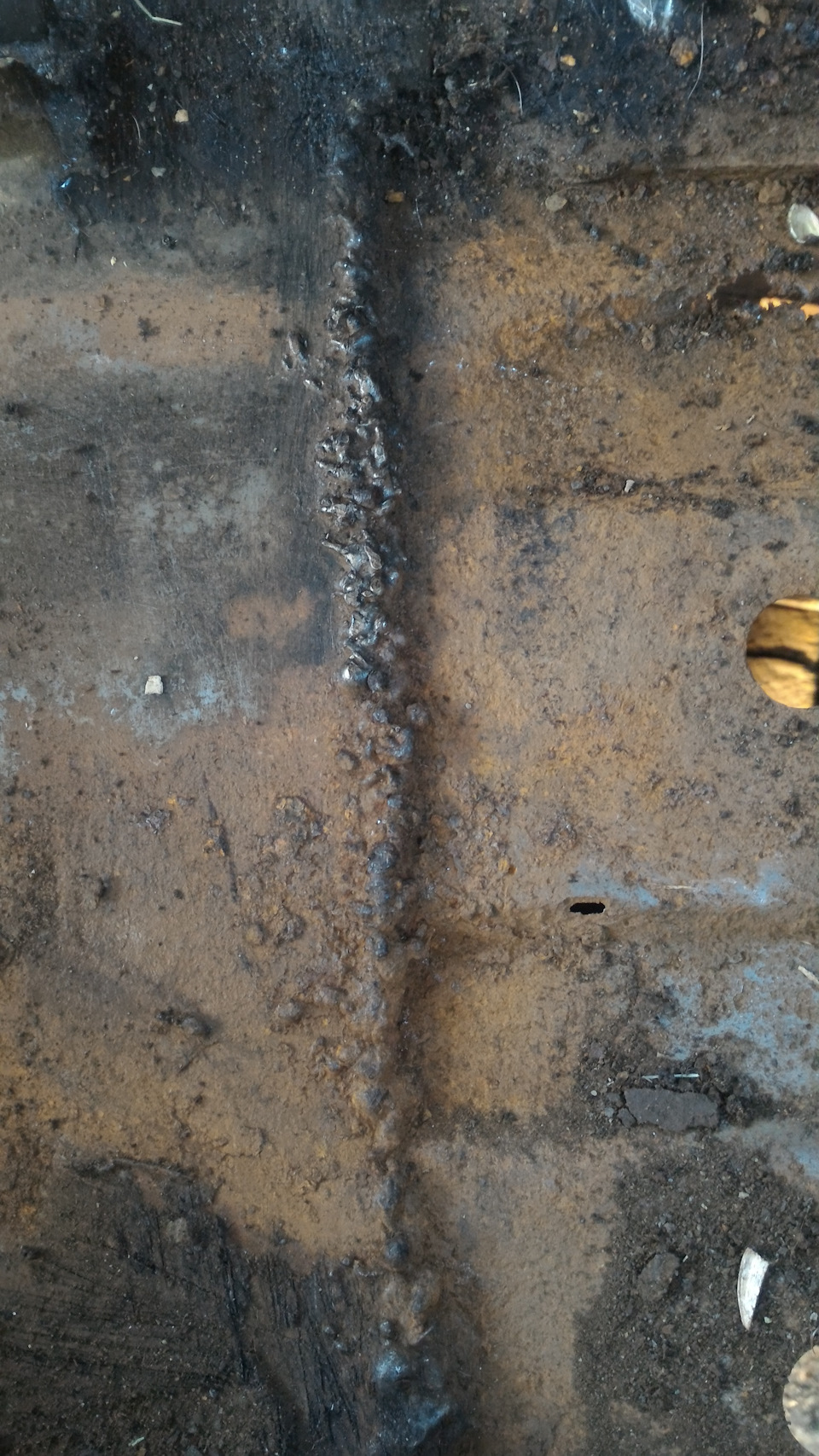

Казалось бы, я уже видел уродливые швы и отсутствие хоть какой-нибудь антикоррозийной обработки, чем ещё меня может удивить это днище? А вот пол с водительской стороны смог)) После того, как я отсверлил остатки поперечного усилителя… Смотрите сами, короче 🙂

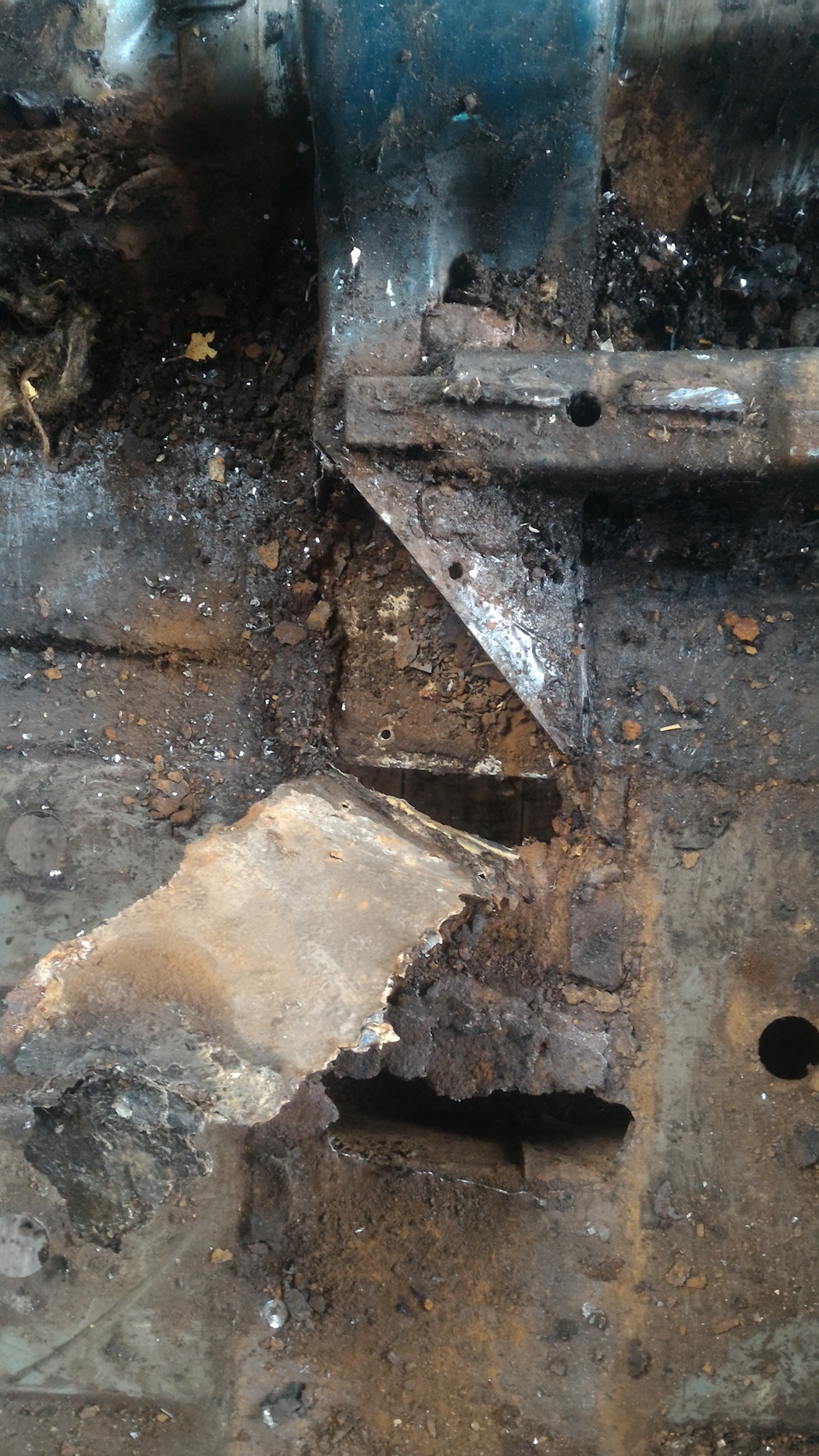

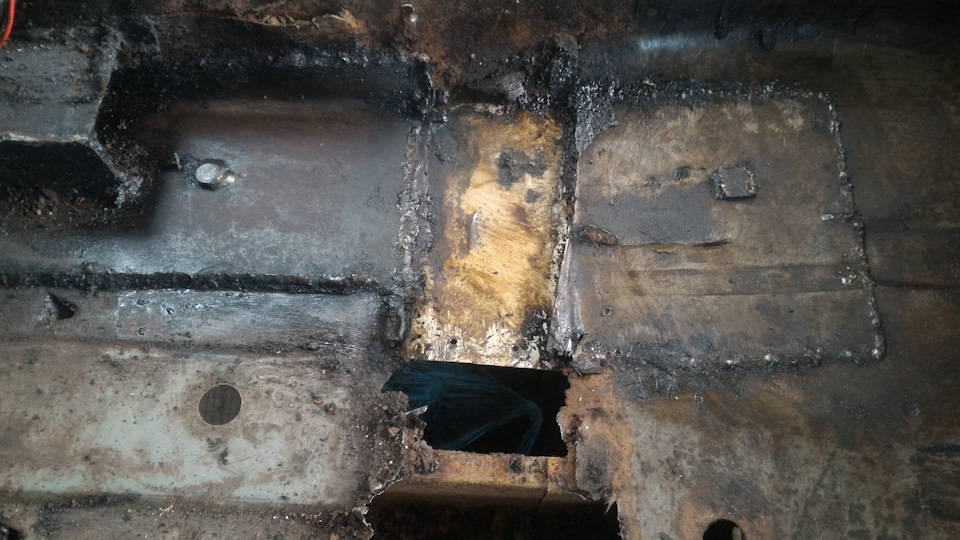

Ох и долго же я смеялся! Под усилителем сгнило днище, гниль не стали отрезать и заваривать, а просто закрыли кусочком металла, из которого заборы делают (с одной стороны сливочный, с другой коричневый, толщина 0,5 мм максимум) и прикрутили его по периметру саморезами! Шедевр кузовного ремонта!

Но сначала надо было вварить пол под пассажиром. И вот здесь я полез в интернет искать вдохновения. И не нашёл. В основном все делают пол из 2 мм металла, а потом приваривают сверху второй слой в качестве усилителя крепления КПП и РК. Но на бутерброды из металла и как они гниют я уже насмотрелся на примере заводского исполнения. В общем, я решил идти своим путём: вварить в днище уголок 60х60х6 (какой был под рукой).

Для того, чтобы шпильки крепления были в правильных местах, пришлось купить миллиметровую бумагу А2 и сделать шаблон по проекции днища, найденной в интернете. Полку уголка пришлось расширить, потому что не хватало ширины для крепления траверсы КПП. В итоге получилось подогнать уголок по месту и приварить.

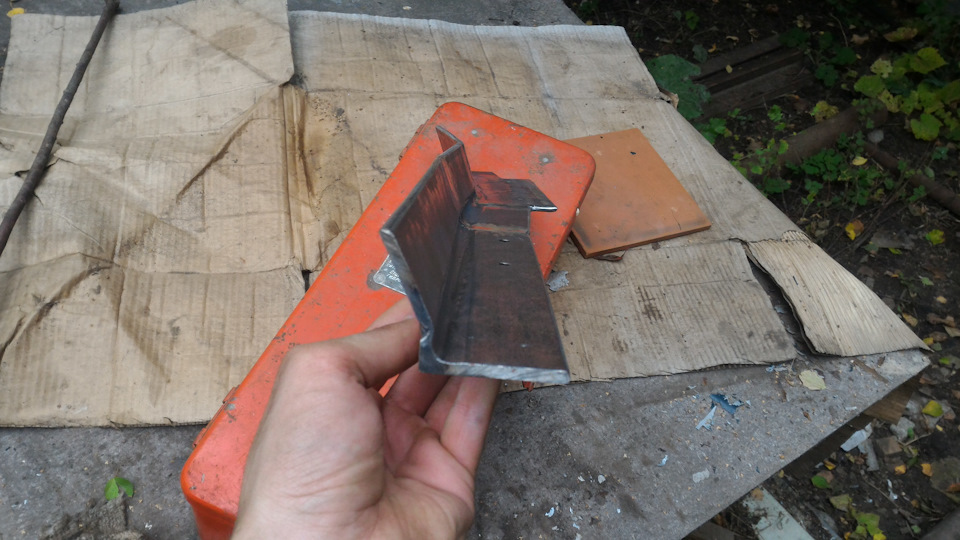

Дальше был проведён осмотр дедовских запасов и обнаружен лист 2-миллиметровой стали бородатых годов. То, что надо для бесплатного ремонта:) В итоге получилось вот что:

Далее к водительской стороне. Пол сохранился получше, но рука привыкла резать, поэтому картина вышла зеркальная:

И вот здесь возникли сложности. Форма тоннеля с водительской стороны имеет сильно замысловатую форму, поэтому пришлось запилить такую штуку с расширением полки под крепление раздатки:

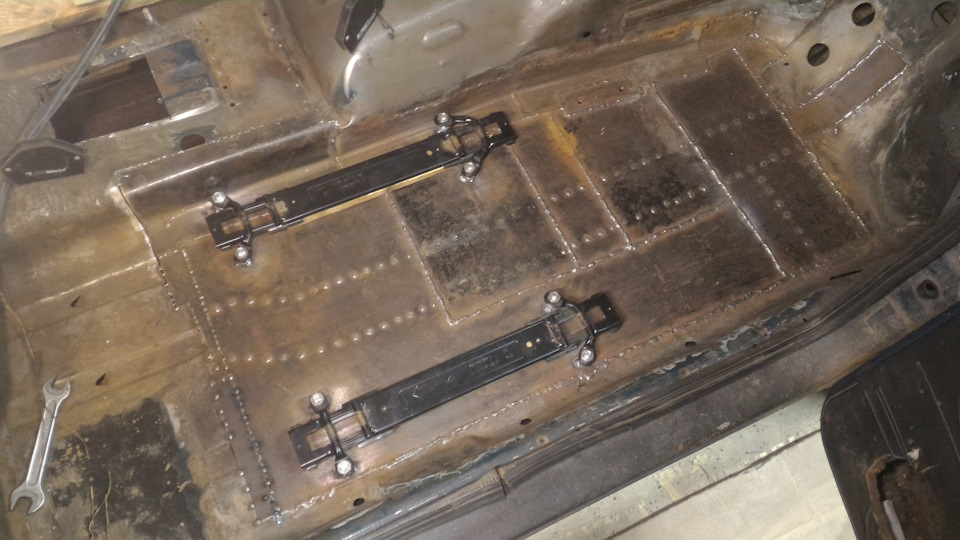

В итоге пол под водителем приобрёл такой вид:

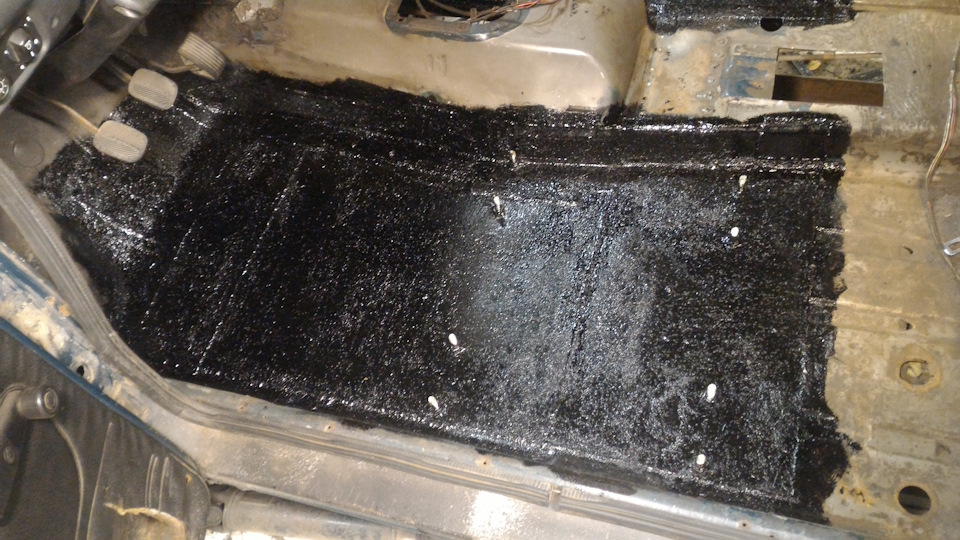

К сожалению, фото готового пола без мастики не сделал из-за спешки, есть только такое:

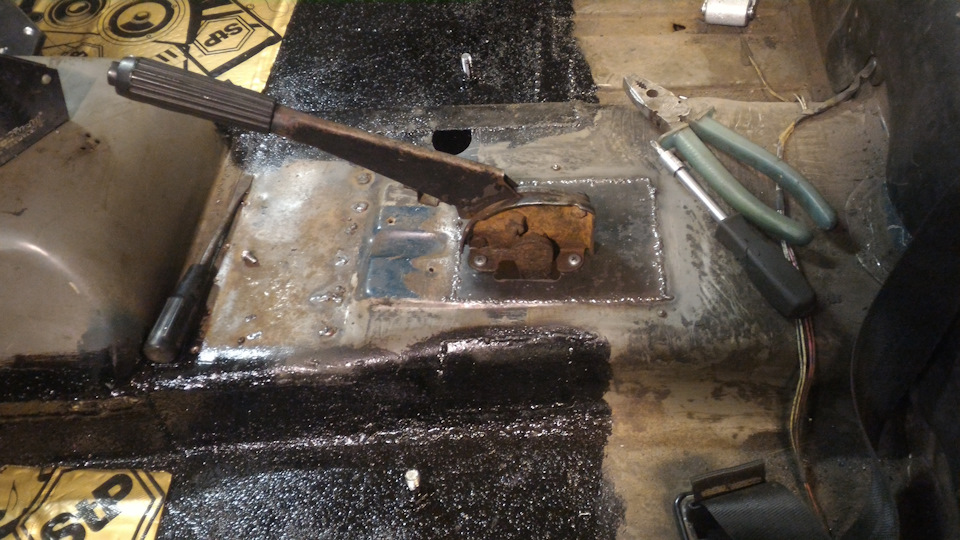

После заварил дырку под крепление замка ремня безопасности и крепление ручника:

На этом всё. Надеюсь, этот опыт кому-нибудь пригодится, потому что я пытался найти информацию, вваривал ли кто-нибудь уголок в пол нивы, но не смог. Так что знайте: способ замороченный, но рабочий. Результатом я полностью доволен.

PS: Попытался найти эту запись через поиск. Не получилось. Решил дописать теги и проверить ещё раз 🙂

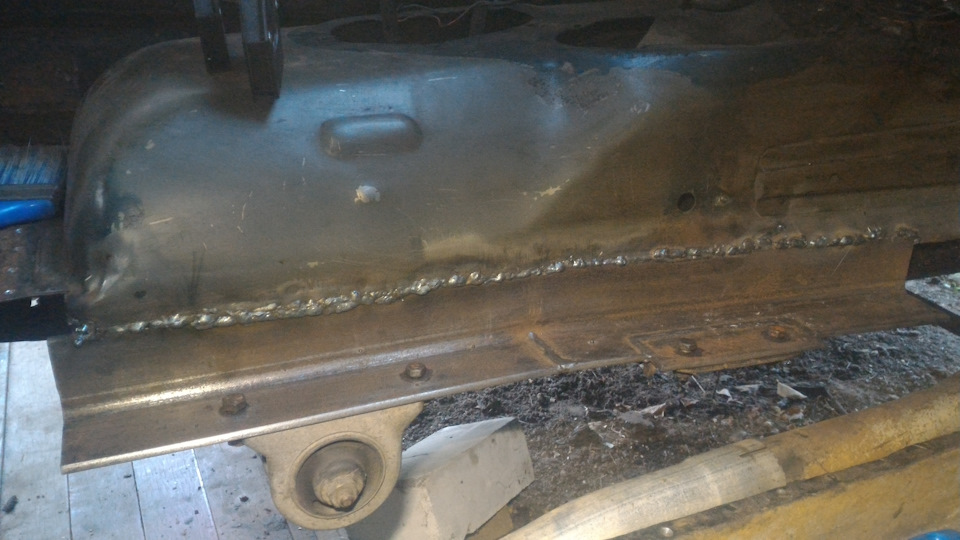

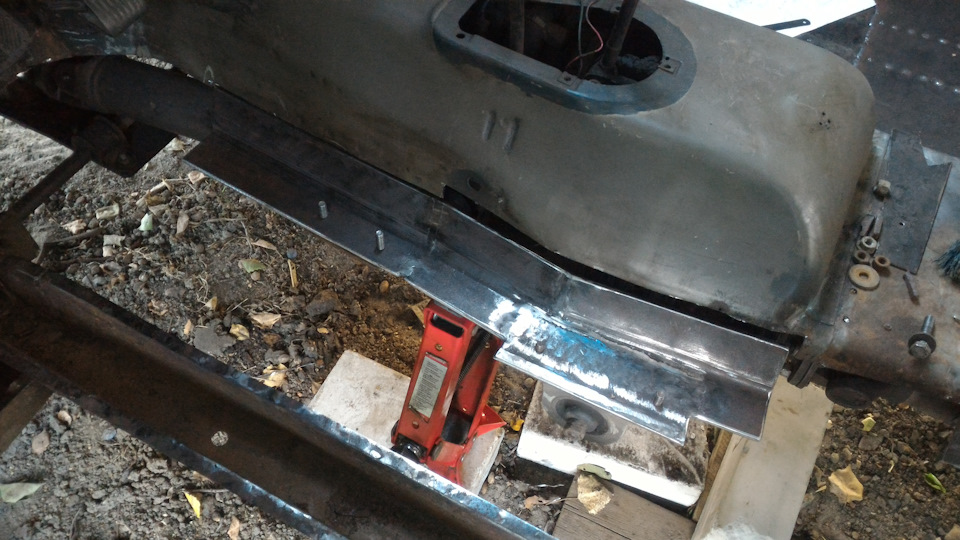

Усиление днища нивы уголком, вварить уголок в тоннель пола нивы, усиленное крепление коробки и раздатки нивы из уголка.

Источник

ВАЗ 21213 раздатка и её устройство, схема, центровка, снятие

Раздаточная коробка Нивы. Способы устранения вибрации

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10. Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19. Маслоотражатель сальника; 20. Фланец вала привода заднего моста; 21. Вал привода заднего моста; 22. Упорное кольцо подшипника; 23. Корпус дифференциала; 24. Шестерня привода заднего моста; 25. Сателлит; 26. Ось сателлитов; 27. Стопорное кольцо оси сателлитов; 28. Пружинная шайба; 29. Ведомая шестерня; 30. Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37. Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.

I. Включена высшая передача; II. Включена низшая передача; III. Включена низшая передача, дифференциал блокирован.

Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.

Устройство раздаточной коробки ВАЗ Нива

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

Раздаточная коробка Нива 21213

Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:

21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:

При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):

По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.

Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.

Раздаточная коробка Нива 21214

На автомобилях «Нива» (за исключением Chevrolet Niva) применяется два основных типа раздаточных коробок:

Между собой раздатки имеет практически одинаковую конструкцию – на РК 21214 дополнительно имеется привод датчика скорости.

Раздаточная коробка Нива Шевроле

Раздатка автомобиля ВАЗ 2123 принципиально имеет такое же устройство, что и узел 21213/21214, но у «Шеви Нивы»:

Неисправности раздаточных коробок ВАЗ

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

Вибрация

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах. Но прежде чем начать регулировку положения раздатки, следует проверить состояние других деталей ходовой части – возникать вибрация может и по другим причинам:

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

Центровка раздаточной коробки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

Устранение вибрации с помощью дополнительных крепежей

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Снятие раздатки Нива

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Лада 4×4 3D 21219боевая панда раптор › Бортжурнал › И так о центрирование раздатки ВАЗ-2121(3)

Вчера у нивавода из нашего города появилась запись, что ему после замены сцепления не выставили правильно раздатку, такая же проблема и у меня, ибо раздатку откручивали и обваривали ее крепления. Меня эта тема очень зацепила, а действительно, как же она выставляется? И вот при помощи тырнета я нарыл необходимую мне информацию и вот, я ее излагаю для вас, ибо тема реально полезная!
Здесь описан метод динамического центрирования (балансировки) раздатки ВАЗ-2121(3). Успех операции (т. е. устранение вибрации и шума) зависит не только от самой раздатки, но и от состояния промежуточного вала и карданов (и их крестовин), поскольку балансируется комплекс из всех перечисленных узлов. Шлицы и крестовины карданов рекомендуется тщательно проверить и прошприцевать. Не помешает также предварительно отбалансировать колеса.

Центрирование выполняется вдвоем — назовем участников «водитель» и «механик». Машина с водителем поднимается на подъемнике. Положение рычагов раздатки: блокировка выключена, передача повышенная. В КПП включается четвертая или пятая передача (см. ниже про скорость). Механик ослабляет крепление раздатки (4 гайки). Водитель разгоняется и, набрав нужную скорость, дает отмашку механику. Далее водитель поддерживает скорость до команды механика. Механик, получив сигнал, «на ходу» затягивает крепление раздатки и дает команду об окончании операции. Вот в общих чертах и все.

А тонкости процесса состоят в следующем.

1. Скорость, при которой производится центрирование, может быть различной. В одном сервисе мне рекомендовали держать 60 км/ч на четвертой передаче. Это имеет смысл, если машинка эксплуатируется только в городе. В другом — 90 км/ч на пятой передаче. Я езжу быстро, поэтому предпочитаю 100-110 км/ч на пятой.

2. Ослабление крепления раздатки должно быть минимальным, но достаточным для ее подвижности. Смысл этой тонкости в том, чтобы раздатка при центрировании находилась практически в той же горизонтальной плоскости, что и при работе.

3. Перед центрированием нужно поставить опоры раздатки так, чтобы шпильки исходно стояли в серединах овальных отверстий опор. Это возможно за счет подвижности шлицевых соединений карданов. Такая установка обеспечивает максимальную свободу для поиска раздаткой оптимального положения.

4. После набора скорости механик должен несколько раз толкнуть раздатку сбоку-спереди, сбоку-сзади, просто сбоку — чтобы облегчить ей поиск оптимума. Но только не вперед или назад. Делать это можно, например, ручкой молотка.

Совет — если центрирование делают на сервисе при вас, лучше не садиться за руль самому, а контролировать процесс снизу, т. е. быть по обозначенному в начале статьи амплуа не водителем, а механиком или просто «наблюдателем».

Естественно, совсем не обязательно наличие подъемника. Можно делать это на яме или просто ровной площадке. Самый лучший результат дает эксклюзивное центрирование — на подставках под рычагами подвески при снятых колесах. При таком центрировании карданы имеют те же углы, что и при движении машины. Разумеется, машина должна быть надежно зафиксирована, чтобы избежать неоправданного риска. Знаю случай, когда при центрировании использовались подставки из стопок кирпичей, с которых машина просто упала…

У ВАЗ-2121 перед динамическим центрированием необходимо выставить положение раздатки по высоте путем установки прокладок под опоры раздатки. Прокладки представляют собой прямоугольные пластины разной толщины. Размер их соответствует габаритам опор раздатки, а вместо отверстий — боковые вырезы, чтобы пластины можно было вставить под опоры, не снимая их со шпилек. Использование шайб вместо прокладок категорически не рекомендуется.

В промежуточном вале ВАЗ-21213 вместо кардана использован ШРУС, что позволило заводу отказаться от регулировки положения раздатки по высоте. Тем не менее, при заметной деформации днища в районе крепления КПП и/или раздатки, а также если метод динамического центрирования не дал желаемого результата, можно попробовать отрегулировать положение раздатки по высоте, а затем повторить динамическое центрирование.

Источник

Особенности заводских и самодельных методов крепления раздаточной коробки на автомобиле НИВА

Чтобы осуществить замену креплений на раздаточной коробке Нива 2121, необходимо для начала выбрать хорошее изделие заводского производства или сделанное своими руками, а затем особое внимание уделить правильной установке устройства.

Местоположение и функции раздаточной коробки

Раздаточная коробка прикрепляется прямо к днищу автомобиля. Но прибор сильно вибрирует в процессе движения. Поэтому необходима хорошая фиксация.

Раздаточная коробка выполняет следующие функции:

Особенности конструкции стандартных креплений

Для крепления используют подрамник, поскольку у него множество преимуществ:

Альтернативные конструкции креплений от народных умельцев

Владельцы автомобилей научились делать подрамники для Нивы 21213 своими руками. Их преимущества в том, что можно заменить поврежденные детали, не снимая все устройство с машины. Но у таких систем есть и недостаток – необходимо постоянно проверять надежность фиксации болтов, поскольку они часто раскручиваются.

Установка готового подрамника

Заводские подрамники представляют собой сварную конструкцию, в основе которой лежат металлические уголки. В них просверлены отверстия для креплений. Также в заводских конструкциях присутствуют крепежные пластины раздатки на Ниве, необходимые для монтажа основы. В комплекте также содержатся эластичные опоры. Они необходимы для уменьшения жесткости фиксации коробки.

Технология изготовления и установки креплений своими руками

Многие люди делают подрамники собственными руками. Для начала делается чертеж конструкции. Потом демонтируется старое устройство и прикрепляется новое. Процесс монтажа будет практически идентичен как для заводских, так и для самодельных конструкций.

Выбор конструкции крепления

Конструкция может быть двух разных вариантов:

Инструменты и материалы

Потребуются следующие инструменты:

Также нужно подготовить материалы:

Еще необходимы болты различных размеров для соединения.

Чертежи для изготовления

Чертежи можно посмотреть на следующих фото:

Согласно чертежам, нам нужно выполнить заготовки для базовой конструкции. Делают следующее:

Снятие коробки

Для демонтажа коробки делают следующее:

Демонтаж старых креплений

Для демонтажа нужно сделать следующее:

Монтаж новых креплений

Установка и подсоединение раздаточной коробки

Теперь можно установить раздатку:

Способы усиления конструкции

Если машина часто эксплуатируется в экстремальных условиях, необходимо принять некоторые меры для усиления прочности фиксации. Например:

Если возникли вопросы при монтаже подрамника, следует посмотреть следующее видео:

Если имеются хотя бы начальные знания о строении и деталях автомобиля, сделать и смонтировать крепления для раздаточной коробки не составит труда. Важнее всего подобрать качественные материалы и правильно выполнить монтаж. Тогда крепления прослужат долго.

Источник

Раздаточная коробка Нивы. Способы устранения вибрации

Там, где иностранные джипы типа Митсубиси или Ниссана могут сесть на дно, отечественный ВАЗ-21213, пусть с трудом, хрипом и тряской, но выгребет из любой ямы и отделается легким испугом. Связана такая сверхпроходимость не с тем, что отечественные конструкторы более умны или опытны, просто автомобиль производился с учетом «особенностей» наших дорог и заранее были учтены все нюансы. Данную модель автомобиля не относят к классу комфортабельных, но и производилась данная модель не для удобства, а для высокой проходимости.

Автовладелец, который ездит на Ниве, может значительно улучшить свое авто, отцентрируя раздаточную коробку. Если авто находится в очень частой эксплуатации, со временем деталь потребуется заменить.

Главное достоинство представителя отечественного автопрома в том, что раздаточная коробка на нем практически неубиваема. Она может долгое время находиться в эксплуатации и с ней почти ничего не случится. Однако мы знаем, что вечного ничего нет, и со временем ее нужно будет ремонтировать или менять. Так как ВАЗ-21213 – автомобиль неприхотливый, выполнить все необходимые работы на нем можно самостоятельно.

Делать ремонт раздаточного угла на Ниве, можно с несколькими целями. Для лучшей езды автомобиля, ее придется центрировать, если цель другая – снять.

Самостоятельный ремонт раздатки на Ниве

В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Инструментарий

Как снять коробку с автомобиля

Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки

Рукоятки и чехлы всех рычагов аккуратно снимаются

Получаем доступ к внутренностям раздатки

Нужно снять с раздатки датчик, подключённый к спидометру

Карданные валы подходят к раздатке спереди и сзади

При снятии коробки главное — не переусердствовать

Установка, центрирование и регулировка

Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:

Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП

Для центровки демультипликатора ключом на 15 ослабляем крепления

Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка

Устройство раздаточной коробки ВАЗ Нива

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

Центровка раздатки Нивы

Уже давно водители советских Нив убедились в том, что центровка раздаточной коробки автомобиля значительно снижает вибрацию, уровень шума в салоне и экономит расход топлива. Поэтому если вы только приобрели ВАЗ-21213, то стоит сразу заняться этой работой. Когда вы приобретаете автомобиль с рук, не стоит полагаться на все обещания и заверения предыдущего владельца. Даже если, он уверял в том, что центровка выполнялась и все отлично, лучше всего проверить данный факт и убедиться в этом. Сама по себе эта работа не сложная, но требует дополнительных рук, так как в одиночку не справиться и наличие эстакады. Специалисты автосервиса рекомендуют использовать подъемник, потому что другие приспособления требуют дополнительных креплений. Процесс сам по себе таков:

Важно знать! На Ниве 21213 промежуточным валом используется не кардан, а ШРУС. По этой причине заводские установки могут обойтись без высотной регулировки. Но в том случае, когда динамическая центровка не оправдывает ожидания, можно попытаться подтянуть или опустить раздаточную коробку и повторить центровку.

Возможные признаки неисправности

О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:

Снятие раздатки Нива

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:
