Снятие (замена) и разборка переднего бампера и буксирных проушин

Бампера и способы их крепления у обычной Niva 4×4 и Urban отличаются.

Снятие переднего бампера на обычной Ниве

Снимаем пластину защиты поддола картера и брызговика.

Головкой «на 22» отворачиваем болт крепления буксирной проушины и соединителя бампера к левому переднему лонжерону.

Снимаем проушину и болт.

Аналогично отсоединяем крепление буксирной проушины и соединителя бампера к правому лонжерону.

Покачивая, вытягиваем соединители бампера из уплотнителей нижней поперечины передка.

…вынимаем резиновый уплотнитель из отверстия нижней поперечины.

Разборка бампера

Передний и задний бамперы разбираются одинаково – показываем на примере переднего.

Для демонтажа соединителя…

. головкой «на 13» отворачиваем две гайки…

…и снимаем соединитель.

Для снятия боковой пластмассовой накладки…

…крестообразной отверткой отворачиваем четыре самореза…

…и снимаем накладку.

Для снятия резиновой накладки…

…головкой «на 8» отворачиваем четыре гайки…

…и снимаем накладку.

Для снятия металлического кронштейна…

…головкой «на 13» отворачиваем две гайки, удерживая болты ключом той же размерности,…

…и снимаем кронштейн.

Собираем и устанавливаем бампер в обратной последовательности.

Снятие переднего бампера на модификации Niva Urban

Бампер на автомобилях модификации Niva Urban изготовлени из АБС-пластика, представляет из себя декоративную накладку, которая крепится на окрашенной силовой балке с трубчатыми соединителями и резиновыми уплотнителями, аналогично, как у обычной Lada 4×4, только трубчатые соединения несколько длиннее, кроме того, с левой стороны предусмотрено отверстие под буксировочный крюк-болт, который прикрывается декоративной заглушкой.

Силовая балка (бампер снят)

Крепится бампер на четырёх болтах «на 10». Двумя к силовой балке, двумя к передним крыльям.

Два из них находятся спереди, за номерным знаком..

..и два по бокам, за передними подкрылками

Для справки. При сборке автомобиля, отверстия в крыльях сверлятся уже после покраски деталей и обрабатываются антикороззийным составом. Это обусловлено особенностями производства кузова, который разрабатывался достаточно давно.

Источник

Накладки на крылья на Ниву — крепеж арок на колеса ВАЗ 2121 Урбан || Установка пластиковых расширителей арок на ниву

Функции накладок

Фендеры или расширители колесных арок представляют собой дуговые, круглые, реже квадратные пластины, которые устанавливаются по ободу крыла автомобиля, защищая кромку. Монтируются на кузов саморезами через специальные пластины или на автоклей. Крепеж арок на крылья ВАЗ 2121 в 80% проводится на штатные места, производитель выпускает ремонтные вставки (арки) крыла на все модификации ВАЗ, изготовленные из нержавеющей хромированной стали. Предназначение внутренних накладок на колесные арки:

Для Нивы выпускаются расширители, которые выступают за габариты кузова. Элементы монтируются как на резанные, так и на нерезанные, штатные элементы. Дополнительное предназначение детали — защищать боковые стекла от грязи, мелких камней при езде по бездорожью.

Для изготовления используются материалы:

Металлический обвес рекомендуется монтировать только на саморезы, пластиковые и полиэтиленовые расширители устанавливаются тоже на них, но через дополнительную пластину или без нее.

Особенности материала

Большинство водителей выбирают пластиковые накладки на крылья Нивы 2121. Материал имеет высокую прочность и при правильной обработке расширитель не поддается коррозии и надежно защищает.

Цена крыльев пластмассовых на Ниву Вис начинается от 2400 руб. Пикап в 70% вариантов продают уже с накладками. Пластиковые детали изготавливаются из полиэтилена низкого давления, для крыла используется АБС. Главные преимущества:

К недостаткам крыльев и расширителей относят необходимость полной замены при механическом воздействии средней силы. Если на стальной накладке после удара, при неаккуратной парковке, образуется вмятина, то пластиковый элемент в этом случае треснет.

Производители фендеров

ВАЗ Нива относится к классическим моделям Волжского автомобильного завода. На данные комплектации предусматривается два вида арочных расширителей: квадратные и круглые. Круглые фендеры в свою очередь делятся на широкие и узкие. На рынке представлено более 20 компаний, которые предлагают расширители колесных арок, защитные накладки на кромки, изготовленные под конкретную комплектацию.

Оригинальные накладки на двери Нивы в комплекте с расширителями колесных арок предлагает цех АвтоВАЗ (Тольятти). Стоимость комплекта из 6 арочных деталей 1500 руб. Изготавливаются фендеры из пластика АБС, в модельном ряду представлены два вида:

Расширители полностью повторяют рельеф арки, кузов не требуется дополнительно срезать. Тюнинг защищает крылья внедорожника от механических повреждений гравием, предотвращает коррозию, препятствует быстрому загрязнению стекол автомобиля.

Компания ООО Tuningcars63 предлагает комплект квадратных накладок на Ниву стоимостью от 2300 руб. Элементы тюнинга изготавливаются из высокопрочного пластика АБС под покраску и по типу «шагрень». При монтаже не потребуется резать арки, фендеры точно повторяют геометрию кузова. Квадратные пластины выступают в качестве тюнинга и обеспечивают защиту кромки арки от механических повреждений.

Компания Тюнинг Авто выпускает накладки на арки и двери Нива в комплекте. Стоимость деталей от 2000 руб. Фендеры и молдинги изготавливаются из термопрочной резины, служат как элемент декора, придают автомобилю законченные формы. Можно приобрести единичные детали на арки квадратные и круглые по цене от 600 руб. за штуку.

Под брендом FENDERS (LAPTER) сегодня выпускаются накладки и расширители на весь модельный ряд ВАЗ. Для Нивы предлагаются квадратные и круглые пластиковые элементы с резиновым уплотнителем и крепежами. При установке потребуется расширять арки и срезать кромку.

Установка

Производители изготавливают накладки на арки колес Нива 2121 с расчетом, что водитель самостоятельно проведет монтаж. В комплекте предусмотрены:

Каждая арочная накладка должна иметь внутри рисунок с указанием, куда и на какое крыло деталь крепится. Расширитель выбирается под конкретный год выпуска и модификацию Нивы, это позволяет избежать дополнительных работ при установке, не нужно будет обрезать накладку или сверлить дополнительные отверстия под саморезы на кузове.

Если в комплекте нет резинового уплотнителя, кембрика, то деталь приобретается отдельно. Длина уплотнителя высчитывается из размера арки. Установка накладки на арку по шагам:

Если фендер изготовлен из пластмассы и полностью повторяет геометрию кузова, в комплекте нет фиксирующих пластин. Деталь имеет отверстия под саморезы. Перед монтажом кромку арки обрабатывают антикоррозийным составом, это предотвратит распространение ржавчины в местах стыков саморезов и металла крыла.

Рекомендации по монтажу

Оригинальные накладки на арки Нива Урбан имеют брызговик шириной до 50 мм. Перед установкой необходимо зачистить и прогрунтовать кромку. При монтаже рекомендуется учитывать следующие нюансы:

Накладки на арки всегда используют как дополнительное средство защиты кузовного металла от ударов гравием и преждевременной коррозии. Устанавливать дополнительные расширители для защиты боковины от грязи или нет, каждый водитель решает самостоятельно.

Источник

Как установить подкрылок: крепление и предварительная обработка автомобиля

Оригинальные автоподкрылки для конкретной модели авто выливаются точно по форме колесной арки. Они могут быть цельными или разрезанными. Если выбирается неоригинальная реплика, необходимо тщательно подбирать пластиковые элементы по форме.

Большинство российских автопроизводителей продолжают ставить подкрылки на автомобиль нестандартно маленького размера. Пластиковые накладки не могут обеспечить полноценной защиты кузову – колесные арки начинают ржаветь уже через год эксплуатации. Полноценно защитить самую уязвимую часть кузова помогут пластиковые элементы. При выборе изделия учитывается материал изготовления и способ крепежа. Установка подкрылков на автомобиль проводится на СТО, но защитный тюнинг легко сделать самостоятельно.

Для чего предназначены подкрылки на авто

Во время езды из-под колес автомобиля летит грязь, песок, вода, щебень. Частицы бьются о колесную арку, постепенно разрушая заводскую оцинковку металла. В появившиеся полости проникает вода, соль, которой посыпают улицы зимой, – создаются условия для возникновения коррозии.

Достаточно 12 месяцев, чтобы незащищенная колесная арка на «Ниве», например, начала гнить. Для иномарок с толстым слоем заводской оцинковки (например, моделей «Вольво») срок разрушения металла увеличивается до 18 месяцев. Единственный способ продлить рабочий цикл арки ― использовать дополнительную защиту в виде антикоррозийной обработки и защитной накладки.

Крепления

Крепеж для подкрылков авто зависит от материала изготовления накладки и ее формы. Самый распространенный способ – монтаж на саморезы и клипсы, чуть реже встречается – на пистоны и защелки. В большинстве случаев подкрылки на авто крепятся по технологии, предусмотренной заводом-изготовителем.

Саморезы

Саморезы для подкрылков авто в 80% случаев используются для установки цельного полотна. Для монтажа пластиковой защиты потребуется 5-7 саморезов для крепления по краю и 1-3 – для фиксации детали в глубине арки.

Выбирают оцинкованные саморезы стандартной длины 16 мм с плоской шляпкой. Вкручивают их в металл арки, надежно фиксируя подкрылок. Многие водители справедливо считают, что монтаж на саморезы приводит к быстрому образованию коррозии в местах вкручивания. Винт разрушает антикор арки – в отверстие быстро проникает влага.

Чтобы этого не произошло, во время монтажа арку обрабатывают жидким антикором, типа «Мовиль», ML и др., каждый саморез окунают в пушсало или «Мовиль».

Пистоны

Закрепить подкрылки на авто можно с помощью пистонов. Таким способом устанавливают защиту на многие модели внедорожников Suzuki, «Тойота», «Хонда». Пистон изготавливается из высокопрочного АВС-пластика, имеет длину до 20 мм. Характерная особенность – наличие двойной юбки крепежа, которая плотно прижимает панель к колесной арке.

Каждый производитель разрабатывает свои типы пистонов для авто для подкрылков (крепежные элементы, как правило, подходят для конкретной модели). Стоимость 1 шт. может доходить до 100 руб. Например, для моделей Mitsubishi и «Тойота» поставляются пистоны под номером 000139882, из черного термостойкого полимера, длиной 18 мм. Изделие имеет небольшую юбку и коническую форму стержня, устанавливается в штатные отверстия на арке.

Защелки

Защелки, или S-образные скобы, используются при монтаже цельных подкрылков, изготовленных из АБС-пластика и стекловолокна. Такой материал отличается высокой жесткостью, его структура не позволяет плотно фиксировать панель по всему периметру. Во время движения деталь должна иметь минимальное пространство для вибрации, иначе последует разлом.

Для такого типа подкрылков используют защелки, изготовленные из высокопрочного пластика. Кузов не требуется сверлить – достаточно штатных отверстий для установки 2-3 винтов, которые надежно крепят панели по краям и сверху.

Такая нежесткая сцепка подкрылка с кузовом обеспечивает надежную защиту арки от проникновения влаги и солевых реагентов.

Клипсы

Крепления для подкрылков на авто в виде клипсы – это разновидность пистонного крепежа. Элементы делаются из пластика, имеют универсальный размер – клипсы можно применять в качестве заменителя оригинального пистона.

Недостатком клипсы считается небольшая длина наконечника. При использовании неоригинального крепежного элемента для надежности установки водители вкручивают по наружному краю панели 2-3 самореза.

Предварительная обработка крыла авто перед установкой

Полиэтиленовые подкрылки отличаются высокой прочностью, устойчивы к перепадам температуры. Но качество установки будет нивелировано, кузов начнет быстро покрываться коррозионными бляшками, если предварительно не обработать колесную арку. Порядок:

Возможно, потребуется нанести антикор или антигравий повторно (зависит от состояния металла).

Инструкция по установке

Оригинальные автоподкрылки для конкретной модели авто выливаются точно по форме колесной арки. Они могут быть цельными или разрезанными. Если выбирается неоригинальная реплика, необходимо тщательно подбирать пластиковые элементы по форме. Полиэтиленовые подкрылки легко разогреваются строительным феном и «корректируются» по колесной арке. Стеклопластиковые панели имеют высокую жесткость – при подгонке могут сломаться.

Замена подкрылков своими руками

Правильно поставить подкрылки на автомобиль можно самостоятельно:

Производитель дает гарантию на свои подкрылки до 8 лет. Водители и слесари считают это просто цифрой: невозможно определить, сколько прослужит деталь. Все зависит от условий передвижения, времени года и пр. 8 лет – это максимальный срок хранения полиэтиленового и пластикового элемента на складе. Только так эту цифру можно рассматривать.

Источник

Установка подкрылок на ниву без саморезов

Прошедший праздничный день посвятил установке подкрылок на автомобиль. Еще весной приобрел комплект локеров за 1500 рублей. Дороговато, но что поделать. Подкрылки хорошие, пластик плотный и при этом достаточно эластичный. Более дешевые варианты были совсем ни о чем.

Перед установкой вымыл машину на мойке, просил хорошо промыть колесные арки, но всё равно оставили грязь. Вымыл сам. Из всех щелей при помощи щетки, пальцев рук и такой то матери выгнал всю грязь. =) Просушил и обработал мовилем поверхность колесных арок.

Установил подкрылки, встали на место хорошо. Задний левый и передний правый покрылок так вообще, я бы сказал, идеально.

Засверливал отверстия и вкручивал саморезы примерно через 10 см. Делал все последовательно, чтобы не было складок.

Кто-то считает, что пластиковые подкрылки это зло, не нужный элемент, что арки ржавеют и гниют от просверленных отверстий и вкрученных саморезов. У меня на это счет другое мнение. Если стоят колеса стокового размера и не хочется периодически обрабатывать колесные арки, то установка подкрылков оправдана. С подкрылками потише (виброй проклеивать так и не стал) и отмывать грязь проще. К тому же подкрылки дополнительно защищают кузов авто, от грязи и пескоструя. На этой машине без подкрылков всегда и помногу присутствовала грязь на кузове и заднем бампере, а с покдрылками на предыдущем авто таких проблем не было.

На счет просверленных отверстий. Постарался защитить от влаги метал. Для этого промазал мовилем подкрылки и арки. При закручивании самореза подкрылок вплотную поджимается к арке и мовиль консервирует отверстие с саморезом, не пропускает влагу.

Да, кстати, если бы предыдущие владельцы авто сразу установили подкрылки и сделали это хорошо, то не было бы вот такого… Скопление грязи внутри крыла.

По поводу какие лучше: они все сейчас хорошие.

Я ее вообще не пью. Она же невкусная.
[/b]
: *вот и люди ставят подкрылки, т.к. им это напели.

[/b]Ну мне вот поют-поют. А я все никак не соберусь.

: а что у тебя сейчас за пепелац?
RRC/.

Имя: Константин
Рег.: 27.02.2012
Сообщений: 321
Откуда: Россия Иркутская обл.
Возраст: 40
Авто: ВАЗ 2131 г.в.2012

Имя: Константин
Рег.: 27.02.2012
Сообщений: 321
Откуда: Россия Иркутская обл.
Возраст: 40
Авто: ВАЗ 2131 г.в.2012

Имя: Владимир
Рег.: 04.03.2010
Сообщений: 35
Откуда: Москва
Возраст: 34
Авто: Нива 21214м 2015 года

Всем привет! На днях собираюсь брать новую ниву и вот сижу уже несколько дней изучаю вопрос подкрылков и разночтения по этому вопросу. Голова уже болит ) Изучил наверное всё что можно и нельзя, но к единому мнению так и не пришёл. С одной стороны понимаю, что пластиковые подкрылки безальтернативны в плане защиты от летящих камней и грязи, но с другой стороны много отзывов о том, что грязь забивается в стыки между подкрылком и кузовом и там не защищает. Ну и не хочу сверлить крылья по двум причинам: во-первых знаю, что по этим отверстиям пойдёт ржавчина (в новых кузовах всё совсем с этим плохо, никакой антикор не поможет), во-вторых просто не хочу вмешиваться в конструкцию кузова никак. Ещё момент: в будущем планирую устанавливать колёса бОльшего размера и вероятно делать лёгкий лифт, слышал, что в этом случае подкрылок может мешать.

Но как защитить арки гарантированно, если не ставить покрылки? Пока склоняюсь к жидким подкрылкам. Кто-нибудь с ними катается и может поделиться как они работают (насколько эффективно), как часто их нужно обновлять и пр? А то отзывы и видео о работе пластиковых я находил, а вот конкретно про жидкие информации от реальных пользователей мало. Готов раз в год или чаще обновлять их. И будут ли они панацеей от ржавчины, не будет ли коррозия весело развиваться под слоем этой мастики? Не хочется одним опрометчивым действием загубить новую машину.

Затем вопрос: неужели до сих пор нет способа прикрепить подкрылки как-нибудь, но не на саморезах? Никто не додумался до такого до сих пор? Хотя я сам размышляю и понимаю, что вариантов крепления толком нет, но неужели нет продуманных подкрылков в продаже с альтернативным способом крепления? Где-то в этой теме кажется находил упоминания о резиновых подкрылках, если таковые существуют, то как они крепятся?

В общем меня интересуют любые способы адекватной и надёжной защитой от корозии и грязи для машинки. Готов впринципе после каждой поездки самостоятельно мыть арки, чтобы грязь не задерживалась. Или такой фанатизм наоборот навредит?

Источник

Chevrolet Niva по дешману › Бортжурнал › Ремонт передних крыльев, фара, вольтметр

Всем здравствуйте!
Малыми темпами, но ремонт продвигается.

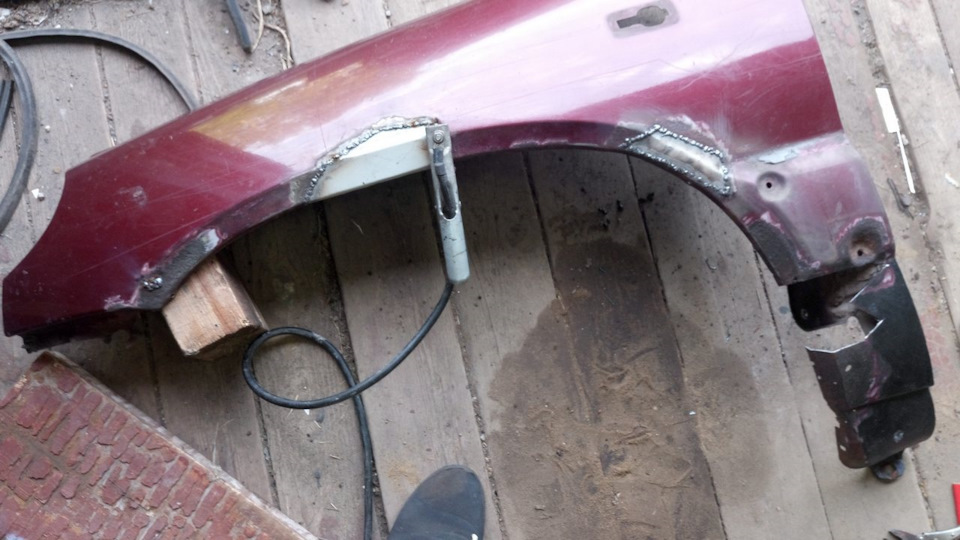

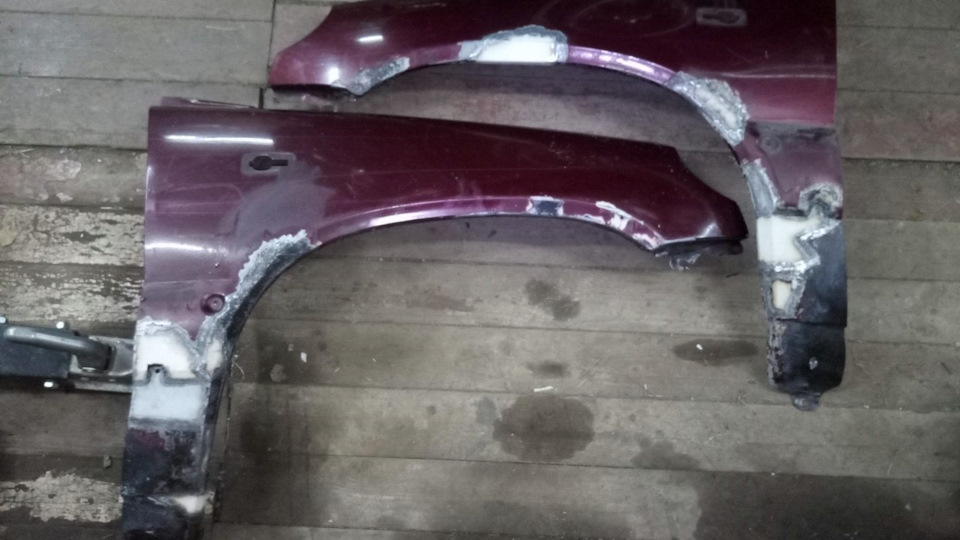

На этот раз, чтоб закончить установку арочных декоративных накладок, пришлось повозиться с передними крыльями.

Решено было крылья не менять, хотя они уже просятся в чермет, а сразу заменить на новые. Но пока по покраске у меня рука не набита, отремонтировал старые. А все бросающиеся в глаза места ремонта скрыл за накладками.

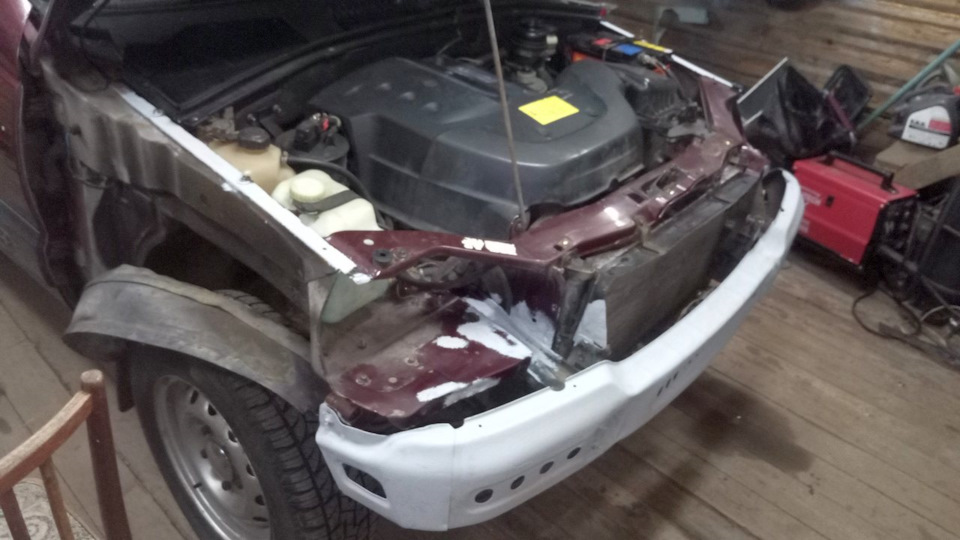

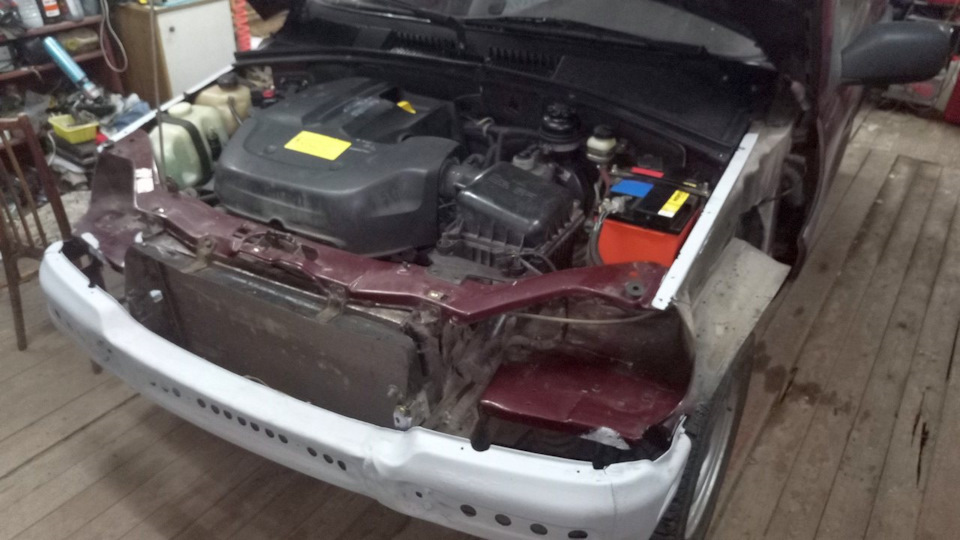

Так же пока всё навесное было снято, покрасил усилитель бампера и некоторые элементы кузова с облезшей краской. В дальнейшем обработал всё проникающим антикором везде, куда смог добраться.

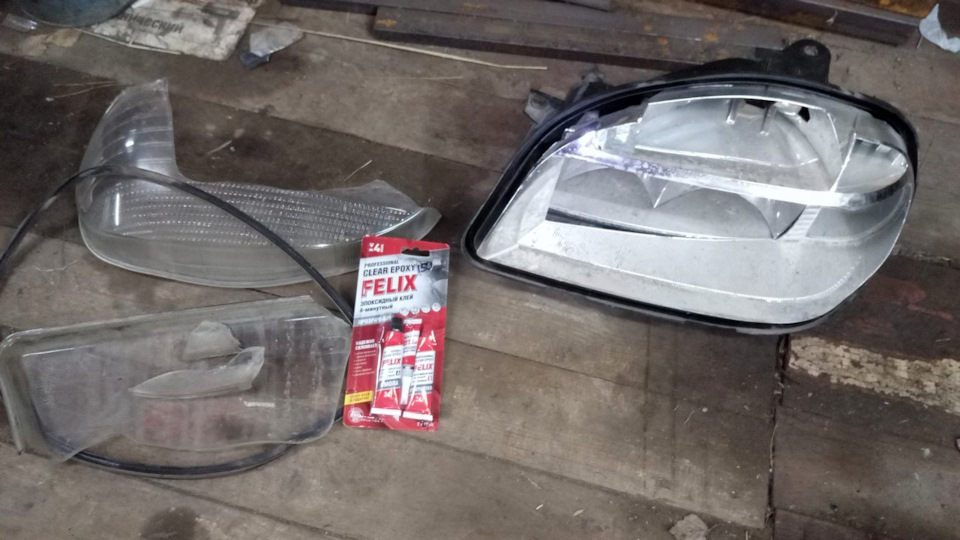

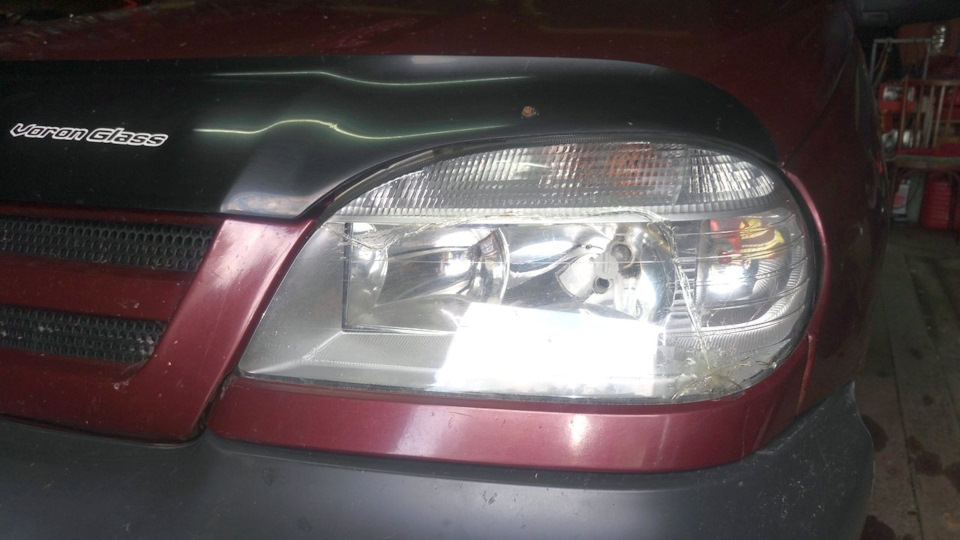

Пока высыхала краска, занялся ремонтом фары. С момента покупки стекло фары было треснуто. Искал в местных магазинах стекло для замены, нигде не нашёл, только в сборе фара под заказ и ценник 5 т.р. Решил разобрать и склеить двухкомпонентным эпоксидным клеем. Разумеется помыл внутренности фары и подкрасил облезшие части внутреннего пластика фары, серебрянкой из баллончика.

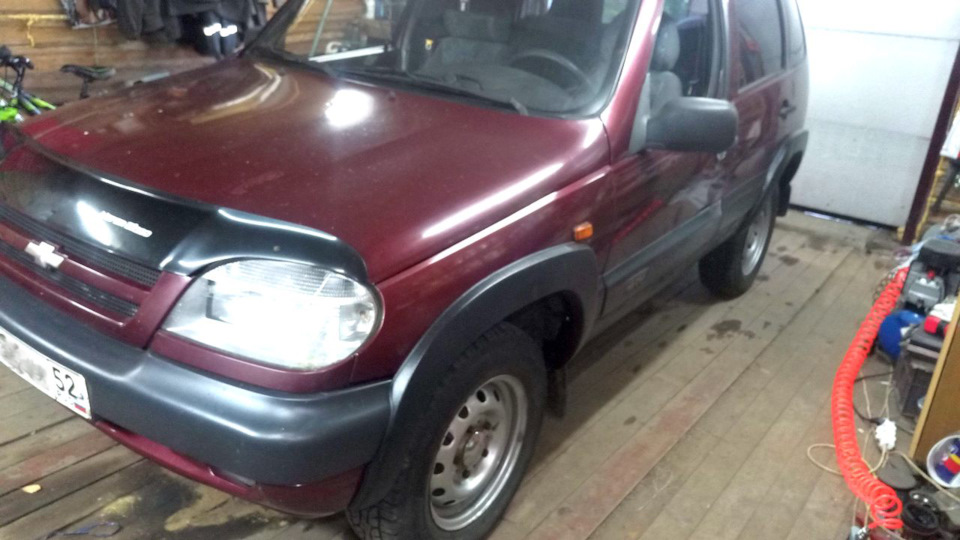

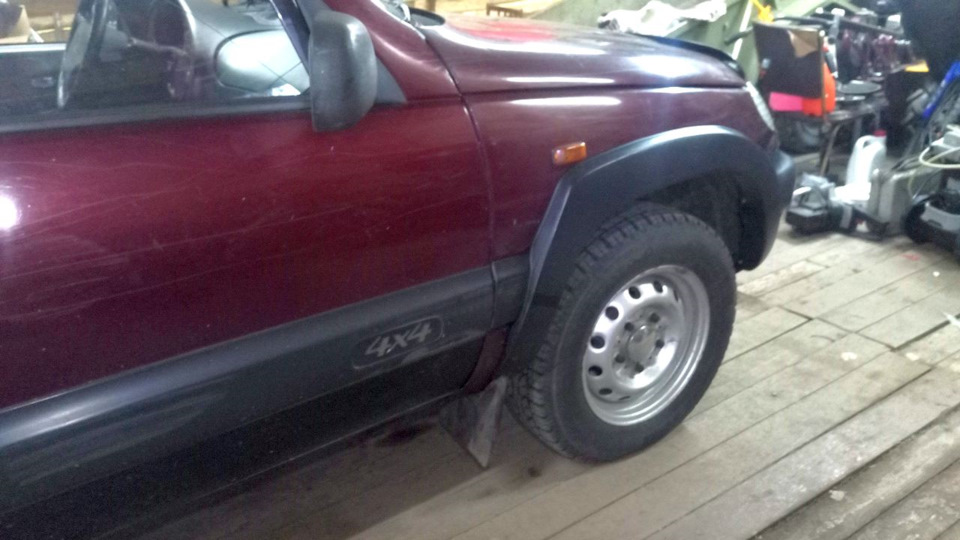

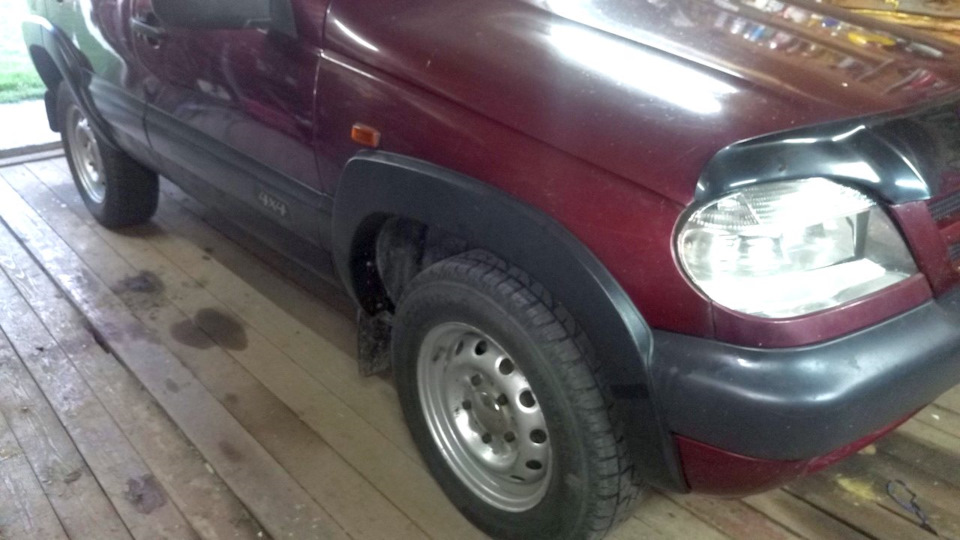

Ну и на последок результат проделанных работ:

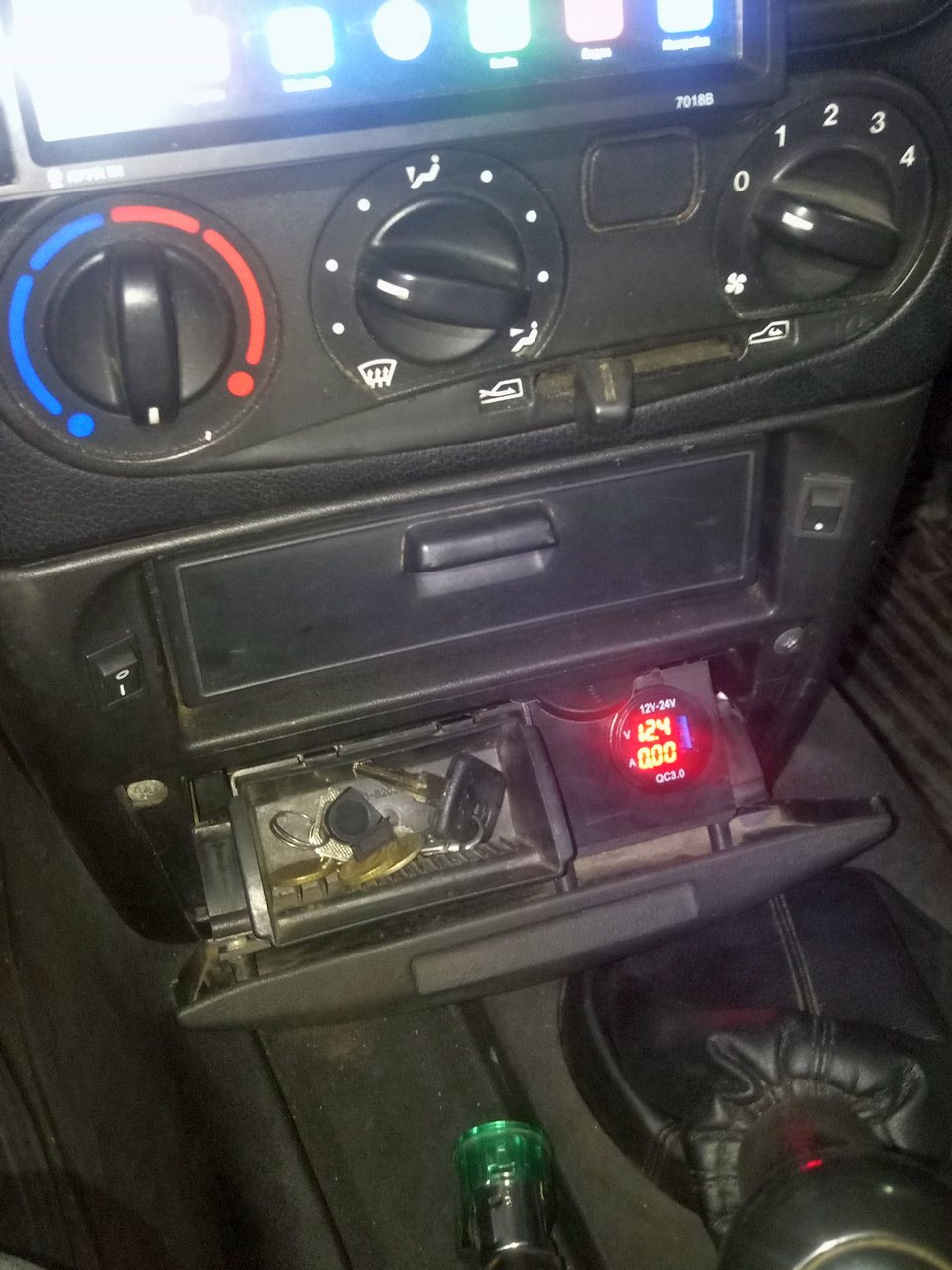

Так же вместо бесполезного прикуривателя поставил вольтметр/амперметр с USB-разъёмом для зарядки гаджетов.

Итак, по кузовщине осталось привести в порядок передние двери. правая практически в идеальном состоянии, правда неизвестно что скрыто под пластиковой накладкой. Левая дверь в ужасном состоянии, со сквозными дырами. Ремонтировать думаю буду по тому же принципу что и прежде.

На данный момент Нива эксплуатируется как основной автомобиль, т.к. другой мой «старичок» ждёт очередной замены прокладки ГБЦ.
