Как лифтануть ниву своими руками правильно чтобы не хрустели гранаты
Лифт подвески нива самостоятельно чертеж
Как правильно выполнить тюнинг доработки, мы расскажем в этом материале.
Лифт своими руками – чертежи, схемы, размеры, разновидности комплектов. Лифтинг различается по степени вмешательства в штатную конструкцию.
Для кого-то достаточно приподнять внедорожник на несколько сантиметров а для кого то на целых 20.
Экстремальный тюнинг – максимально увеличивающий проходимость для поездок по тяжелому бездорожью.
- Домкрат обычный Домкрат «хайджек» Съемник пружин Баллонный ключ Набор торцевых головок с трещоткой Набор рожковых ключей Монтировка Деревянная колода (пень)
Желательно такие работы выполнять с напарником. Во-первых, это безопасней. Во-вторых, некоторые работы по лифтовке выполняются в четыре руки. В качестве примера рассмотрим переднюю подвеску.
Поднимаем передок. Можно смело цепляться за штатный бампер, только домкрат устанавливается под трубу его крепления.
Сняв колесо, получаем полный доступ к рычагу и пружине. Передняя подвеска 21214 выполнена по двухрычажной схеме, что упрощает задачу.
Ход рычага ограничивает амортизатор. Откручиваем его крепление и отводим в сторону.
Далее нужно освободить подвеску от стабилизатора поперечной устойчивости. Крепежные болты могут прикипеть от коррозии, поэтому воспользуемся проникающей жидкостью (типа WD-40). Хомут сайлентблока стабилизатора можно поддеть монтировкой.
После чего отсоединяем ступицу от нижнего рычага. Для этого необходимо поддомкратить подвеску и зафиксировать поворотный кулак колеса. Можно подвязать его проволокой. Затем откручиваем 3 болта крепления, и освобождаем шаровую опору.
Фиксируем пружину стяжками, и опускаем домкрат. Извлекаем старый упругий элемент. В некоторых случаях достаточно просто опустить рычаг ногой, и пружина выйдет без применения стяжек.
Снимаем со старых пружин верхние кольца-опоры. С их помощью упругий элемент центруется в чашках.
Сбиваются они легко, при помощи молотка и отвертки. Устанавливаем кольца на новые, более длинные пружины.
Заводим упругие элементы на штатные места и поддомкрачиваем нижний рычаг до полного совмещения с нижней чашкой. Одновременно помощник центрует проушину амортизатора и подводит поворотный кулак к месту крепления нижней шаровой опоры.
Затягиваем «треугольник» шаровой и наживляем ось крепления амортизатора.
Манипулируя домкратом, «ловим» отверстия крепления хомута стабилизатора поперечной устойчивости. Своими болтами он должен попасть в штатное место без перекосов.
После такой модернизации размер клиренса увеличивается на 30-50 мм. Этого достаточно для установки колес большего диаметра, и днище еще приподнимется над грунтом.
Задний мост НИВЫ можно лифтовать установкой опор проставок увеличенной высоты. При использовании размера до 50 мм (в соответствии с изменением высоты передка), никаких доработок задней оси не требуется.
При лифте задней оси можно провести профилактику моста и тормозной системы.
Может понадобиться замена тросика ручного тормоза. Его удлиняют на пару сантиметров. Иначе лифт НИВЫ приведет к повышенному износу тормозных колодок в задних барабанах.
Отсоединяем нижние крепления амортизаторов и опускаем до растяжения пружин.
Достаем упругие элементы, сбиваем с них опорные кольца. Зачищаем верхнюю чашку и проводим обработку антикором. Устанавливаем новые опоры увеличенного размера и усаживаем пружины с помощью домкрата.
Крепим амортизаторы, собираем мост, монтируем колеса.
Такой лифтинг не вызовет подозрений у инспекторов ГИБДД, а проходимость вашей НИВЫ 2121 улучшится. Никакие чертежи, и тем более самодельные детали не потребуются. Вы покупаете новые пружины и про ставки, остальное – дело техники. Трудо затраты на лифт одной НИВЫ – два человека/один выходной день.
Установка готового комплекта для лифтовки НИВЫ 21212
Для понимания процесса рассмотрим геометрию работы подвески на внедорожниках НИВА (передняя ось). Чертежи наглядно демонстрируют положение элементов относительно друг друга. Если организовать лифт только увеличением длины пружины — радиус ее изгиба уменьшается, появляются боковые нагрузки на крепления рычагов. Для компенсации этого побочного эффекта используются проставки: под чашку пружины и шаровую опору.
Стандартный вариант показывает, что полуось (ШРУС) располагается фактически параллельно земле.
Проставка устанавливается между пружиной и рычагом. Радиус искривления упругого элемента небольшой, сохраняется мягкость подвески. Крепление надежное, люфт исключен. Недостаток — дополнительный элемент добавляет не подрессоренные массы (для уменьшения веса можно применить детали из алюминия).
Проставка установлена между чашкой и пружиной. Не подрессоренные массы отсутствуют, радиус искривления упругого элемента еще меньше, чем в предыдущем варианте. Недостаток — крепление дополнительного элемента не такое надежное.
Во всех случаях, лифт меняет положение полуоси. Нагрузка на триподы (карданы) увеличивается. При опускании подвески, уменьшается ход верхнего рычага до отбойника. Для восстановления геометрии устанавливается проставка под крепление верхней шаровой опоры.
Заводские комплекты разработаны с учетом всех нюансов конструкции передней оси и заднего моста.
В наборе предусмотрено:
- Чертежи для правильного монтажа Проставки Удлиненные амортизаторы Новые продольные рычаги для моста Удлиненная тяга «панара» Новые чаши и пружины
Процесс замены:
Для установки лифт комплекта достаточно гаража с ямой, и стандартного набора ремонтного инструмента. Те, кто самостоятельно обслуживают ЛАДУ 21214, знают, о чем речь.
Подготовка передней оси описана в разделе бюджетного лифта НИВЫ. Только при монтаже комплекта, поворотный кулак снимается полностью. Если вам удастся зафиксировать его, не снимая ШРУС – хорошо. Обычно он полностью отделяется от подвески.
Далее демонтируем нижнюю чашку пружины и устанавливаем под нее три кольцевые проставки. На этом рычаге больше никаких доработок. Сверху на упругий элемент устанавливается увеличенное опорное кольцо.
Для компенсации расхождения рычагов, под креплением верхней шаровой монтируем проставку. Поскольку все детали из одного набора, размеры синхронизированы.
Этот элемент самый ответственный. Если «поплывет» геометрия – ход передней подвески нарушится. Для точной настройки высоты, монолитную проставку верхней шаровой можно заменить наборными шайбами. Подбирая количество, вы регулируете параметры передней оси, как на раллийном болиде.
Если в наборе предлагаются новые амортизаторы – их следует установить. На штатных, может не хватить хода отбоя, и ваша 21212 будет козлить на ухабах.
Задний мост снимается полностью, особенно если будут привариваться новые опорные чаши под пружины. Проушины для рычагов остаются штатные, удлиненные детали из комплекта имеют стандартные крепления.
В зависимости от размеров лифта передней оси, вы можете ограничиться поднятыми чашками, или добавить проставки для пружин. Тягу «панара» лучше выбрать настраиваемую. Вы сможете регулировать ее длину при изменении высоты клиренса.
Для понимания процесса в динамике, вы можете посмотреть видео самостоятельного лифта НИВЫ:
Видео 1
Видео 2
Вне зависимости от того, выбрали вы бюджетный или профессиональный лифт, после окончательной сборки необходимо провести тестовые заезды. Если есть огрехи в монтаже, или неправильно заданы размеры – лучше проверить это вдали от дорог общего пользования.
Chevrolet Niva Проводник › Бортжурнал › ТРИПОИДЫ при лифте
О своем лифте машины, который устанавливался с переменным, но успехом в марте-мае 2016 года писал ТУТ, и сейчас меня он полностью устраивает. Но, вот похоже моя ошибка в повышенном лифте в 6-7 сантиметров (53-54 см до ЦС), сразу дала повод «для щелканья» оригинальных ШРУСов.

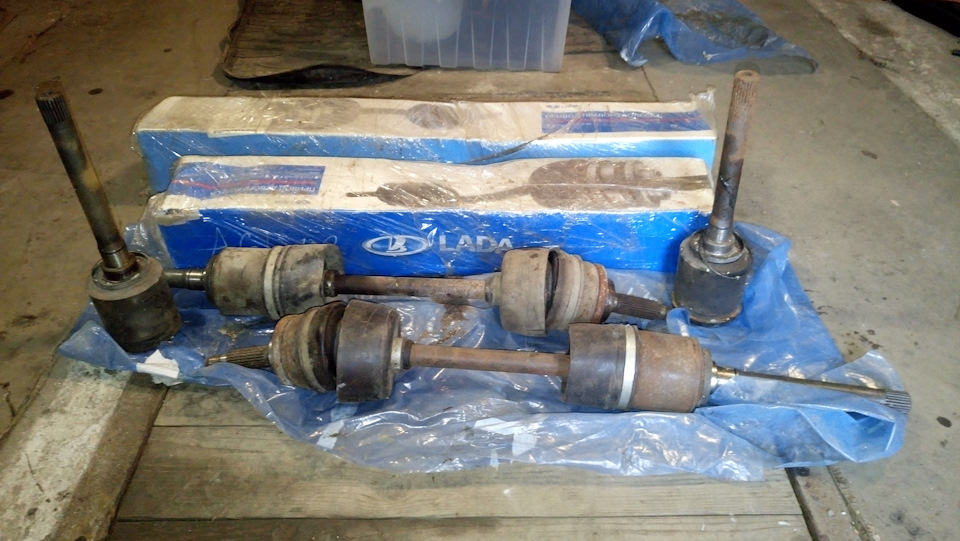

Сначала подумал, что заводские привода просто «подустали» при пробеге около 80 тыс. км…
Ан нет, продолжавшиеся «стуки» при замене как приводов в сборе, так и по отдельности — только внутренних ШРУСов – показали, что проблемы уже в геометрии выросшей подвески. Штатные внутренние просто с такими углами не справлялись.

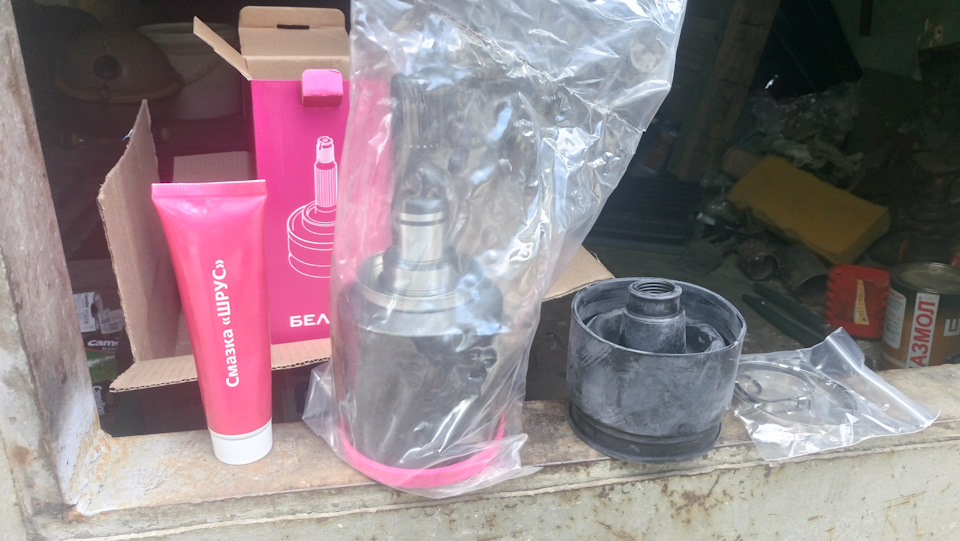

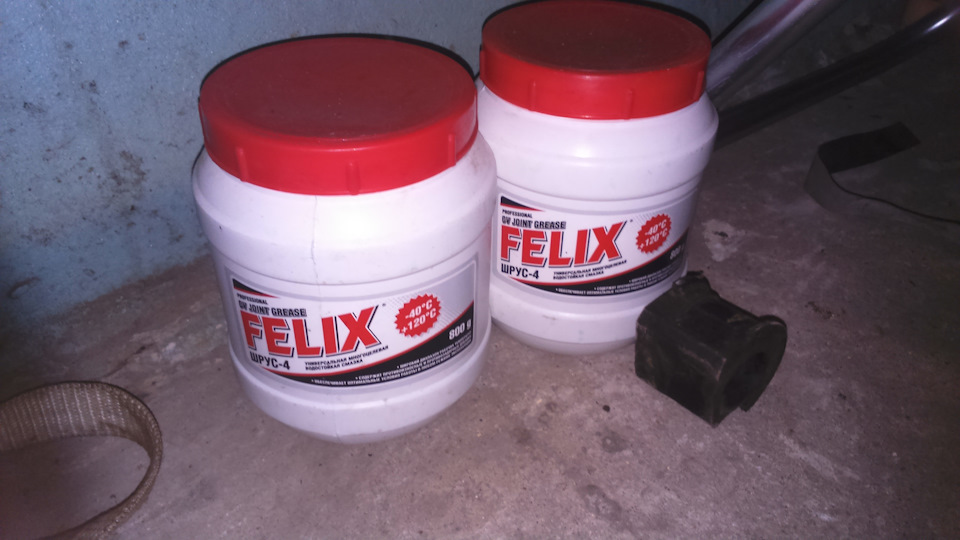

Пытался «победить» проблему применяя разные смазки от обычных
… до импортных, как на фото выше и номер 2.
Про стоимость своего «опыта» скажу лишь одно – МНОГО!. Но за науку — нормально.

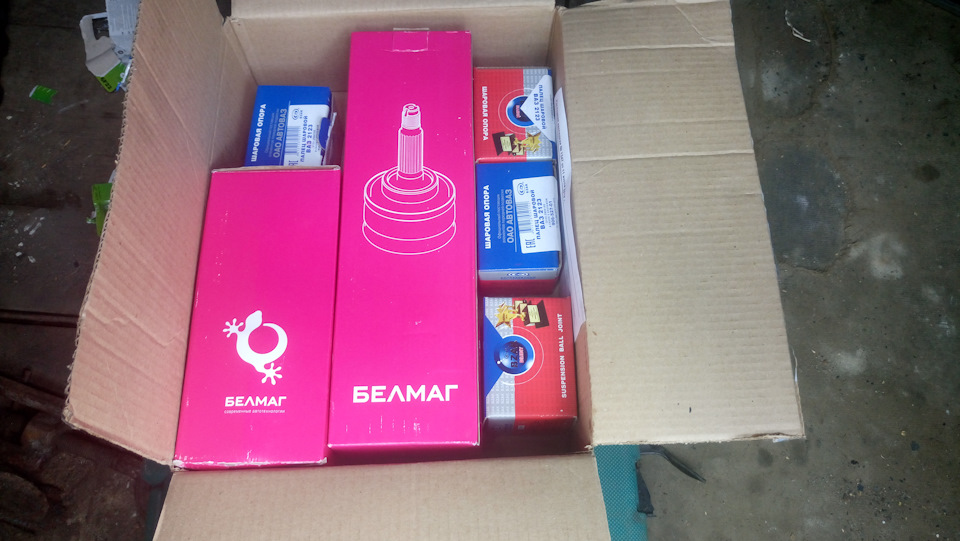

На основе записей Драйва и многих товарищей (огромное спасибо всем за личный опыт), решил перейти на внутренние трипоиды (1630+1740 руб.). Были в июле 2018 заказаны Магнитогорские, тогда у них был еще магазин при заводе.

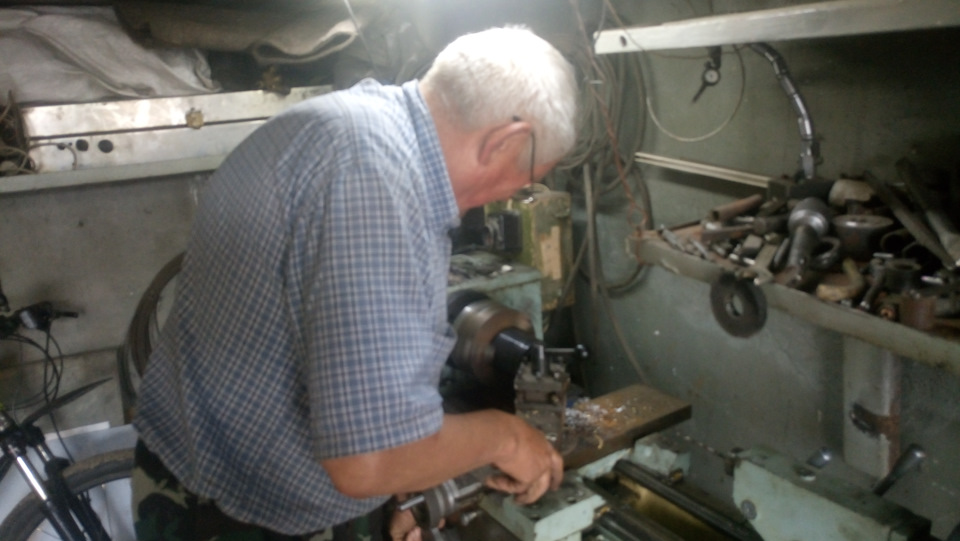

Переживал, что резец у Иваныча на его токарном «не возмёт» металл с закалкой внутри гранаты, но ничего – он справился, СССР рулит!
Сначала просто проточили гранаты почти параллельно конусу с заходом на внешний радиус, где-то внутрь на 25- 30 мм, что было ошибкой (надо глубже – может только для моего лифта).

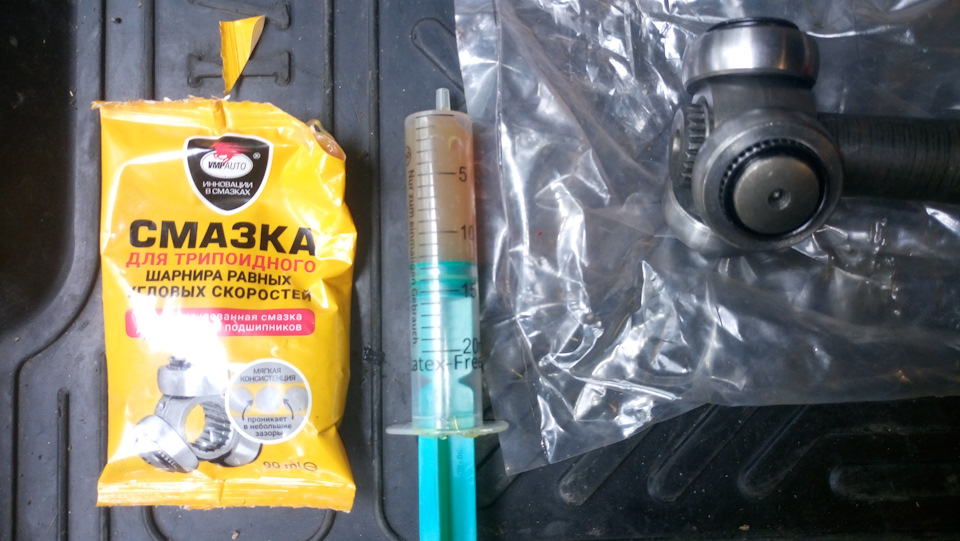

Установил привода 4 августа 2018 года, естественно со своей смазкой для трипоидов от ВМП. Импортные аналоги трипоидной смазки сильно кусались по цене. По данной смазке скажу, что претензий нет – рекомендую.
Смазку в иголки шипов набил с помощью шприца.

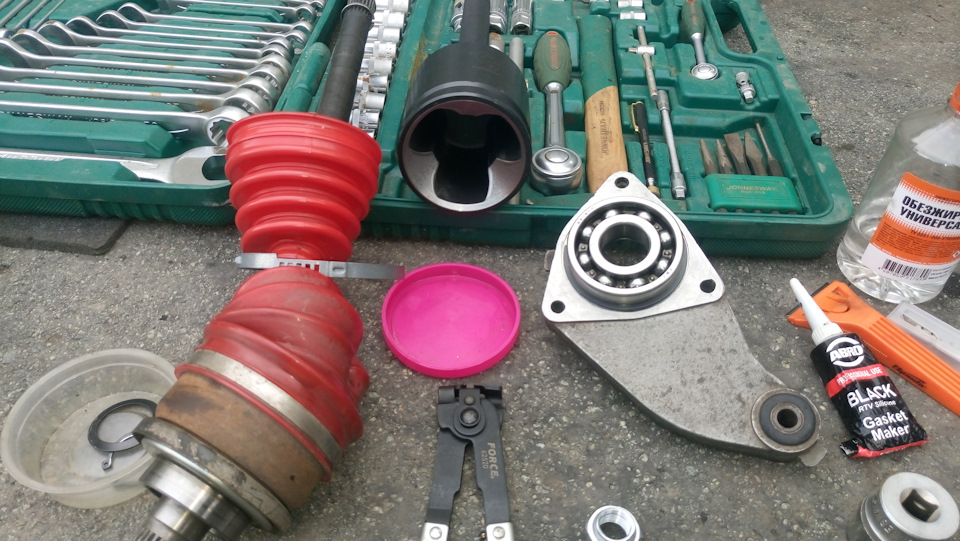

Думаю знаете, что особенностью трипоидов является возможность монтажа гранаты, отдельно от «палки». Удобно менять порванные пыльники, так как Трэковские красные у меня наших морозов не выдерживают, но их запас большой. А так перехожу на «Маруси».

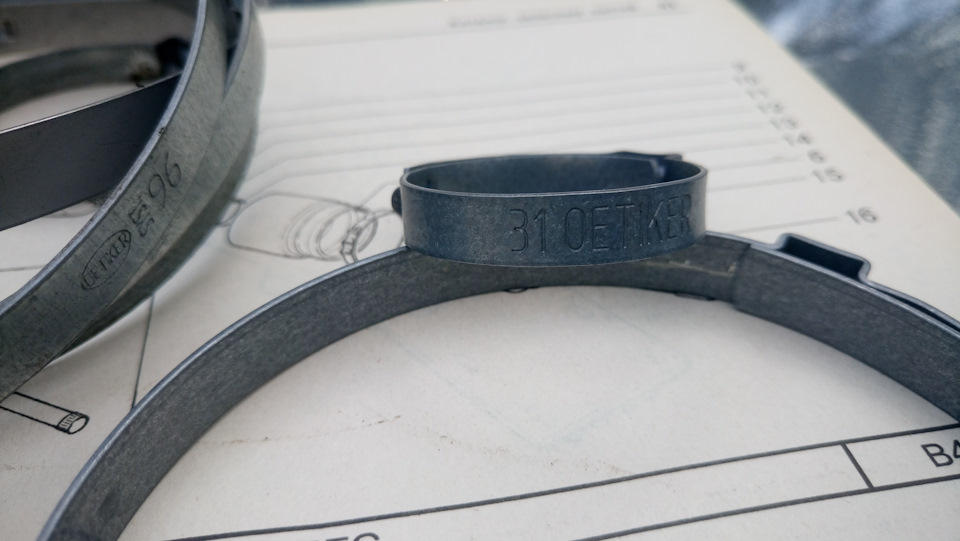

После долгих тренировок со ШРУСами, для пыльников использую хомуты «OETIKER» – удобные и нравятся. Данные хомуты из старых запасов к сожалению закончились, а на авторынке они пропали. Придется заказывать в инете.

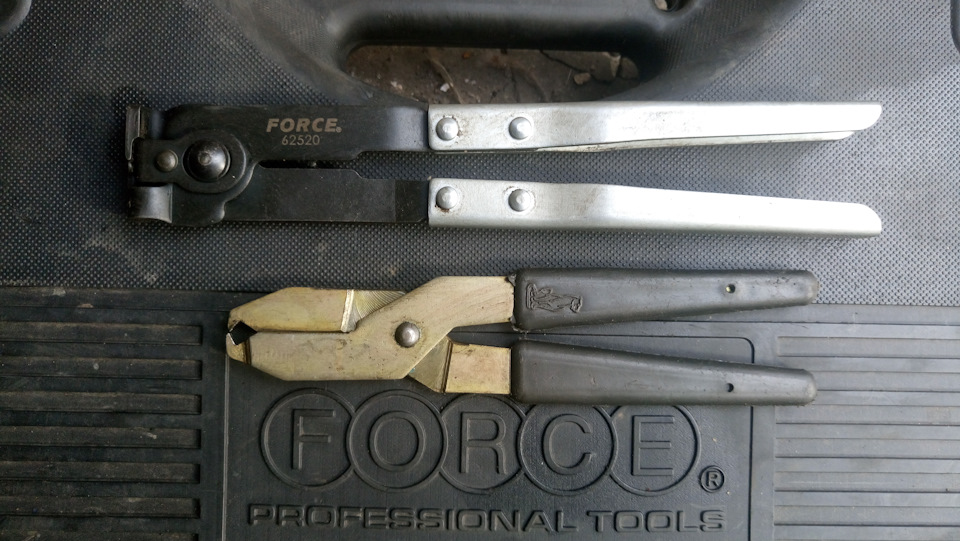

Сначала использовал обычные слесарные клещи.
Потом купил от FORCE № 62520

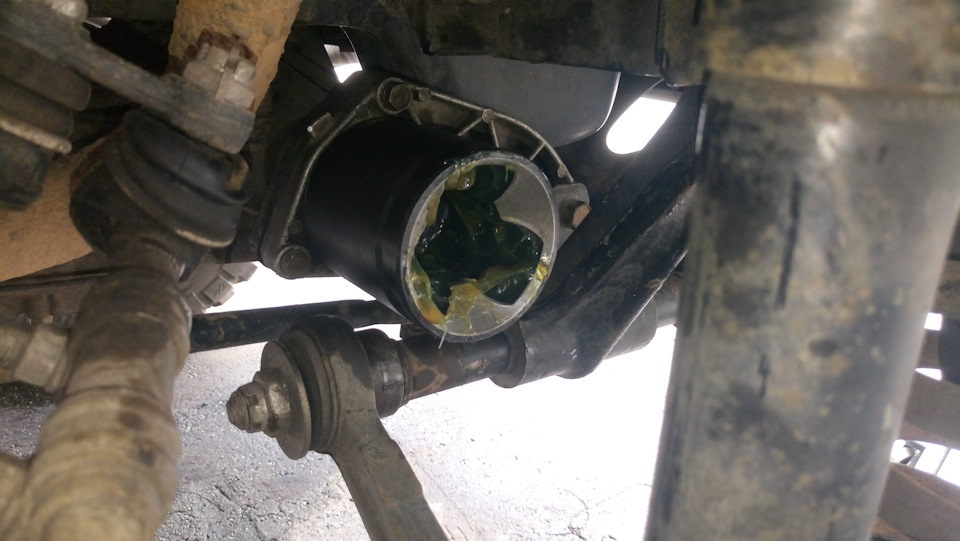

Привода поставил. Стало тихо. Изредка при эксплуатации в некоторых режимах, на скорости в районе 80 км/ч – был тихий стук. Как потом оказалось — внутренние проточки конуса все же не много упирались в палки приводов, как с левой, так и с правой стороны.

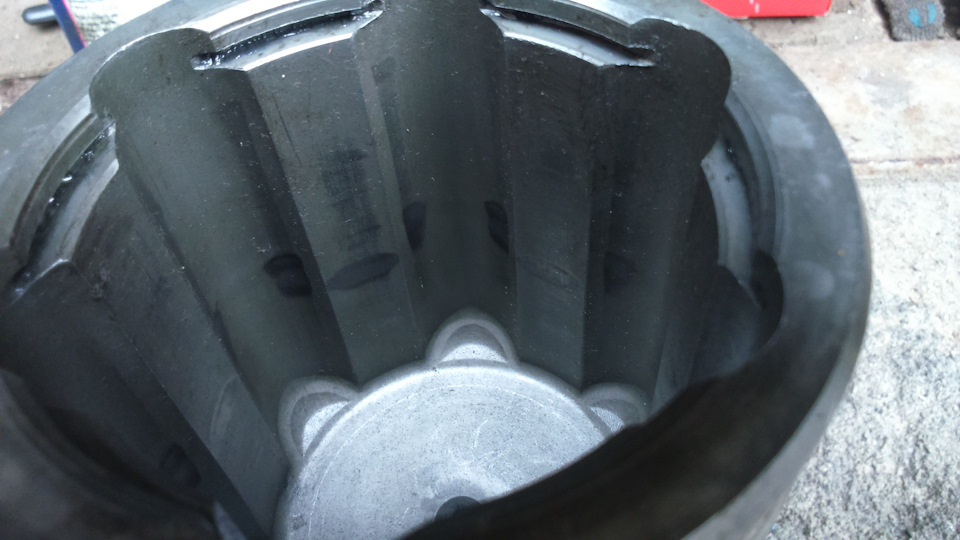

На фото видны выработки в гранате, которые упирались в тело палок, сами палки не пострадали.
Оно и понятно закаленный слой металла с гранат был снят, но по нему шипы не работают, поэтому не критично.
Так как, это сильно не доставало, катал с полгода пока не заказал уже в инете и проточил глубже новый комплект внутренних трипоидов на на замену (оказалось зря).
