Как на ниве переделать генератор на верх

admin 0 Comments

Перенос генератора наверх 21214 чертеж

Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Решить проблему можно при помощи переноса генератора наверх.

Изучив эту статью, вы узнаете:

    Что нужно для переноса генератора наверх. Как проходит процесс для авто с ГУР и без него. Стоит ли покупать новый агрегат для ВАЗ 21214.

Как на ниве переделать генератор на верх. lazy placeholder. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-lazy placeholder. картинка Как на ниве переделать генератор на верх. картинка lazy placeholder. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Внимательно изучите этот чертеж. Автор решил сделать своими руками кронштейн для переноса генератора. Деталь изготавливается из металла, толщина которого должна быть 4 мм, а ширина и длина – 80 мм. Чтобы собрать кронштейн, вам понадобятся детали от других отечественных авто:

Фото, детали изготовленного кронштейна 21214:

Как видно на фото, штатный вентилятор установлен на шкиве помпы от ГАЗ 3110, так же мы берем штив коленчатого вала от 2110 и ремень марки 6РК1290. Генератор должен быть расположен в верхней левой части. Сверху его необходимо прикрепить при помощи болта M8 ГБЦ, спереди используются штатные болт и шпильки. Для фиксации кронштейн необходимо закрепить дополнительной контргайкой.

Как на ниве переделать генератор на верх. lazy placeholder. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-lazy placeholder. картинка Как на ниве переделать генератор на верх. картинка lazy placeholder. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Этот чертеж переноса генератора отличается от первого тем, что здесь используется ремень с размером 1375 мм. Здесь меньше действий, но придется поработать болгаркой – необходимо уменьшить плоскость на головке, расположенной в районе M8 болта.

Как на ниве переделать генератор на верх. lazy placeholder. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-lazy placeholder. картинка Как на ниве переделать генератор на верх. картинка lazy placeholder. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Для передней крышки понадобятся новые болты и шпильки. Этот чертеж кронштейна для крепления генератора подойдет и для других моделей, к примеру, для 21213.

Чертеж, предлагает переместить генератор на место гидроусилителя. Чтобы сделать это, нужно изготовить кронштейн и установить его рядом с ГУР. Вам необходимо заранее подобрать шайбы под уши кронштейна.

Как на ниве переделать генератор на верх. lazy placeholder. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-lazy placeholder. картинка Как на ниве переделать генератор на верх. картинка lazy placeholder. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость. Как на ниве переделать генератор на верх. lazy placeholder. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-lazy placeholder. картинка Как на ниве переделать генератор на верх. картинка lazy placeholder. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

В этом варианте используется ремень с размером 1220 мм. Важно, угол его клина должен быть точно 40 градусов. Отличным решением будет покупка ремня с ЗИЛ 157. Обратный же рукав имеет длину по центрам размером 1115 миллиметров, а напорные же рукава высокого давления – 1450 мм. Внимательно проверяйте все размеры, помните поговорку 7 раз отмерь один раз отрежь, ошибки тут не нужны. Штатного отверстия для этих шлангов в правом кожухе нет, Поэтому его придется брать и резать самостоятельно.

Сам кронштейн для переноса устройства наверх выполняется по этому чертежу:

Насос необходимо перевернуть вверх ногами, чтобы генератор полностью вошел. Выглядит результат переноса вот так:

Как на ниве переделать генератор на верх. lazy placeholder. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-lazy placeholder. картинка Как на ниве переделать генератор на верх. картинка lazy placeholder. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Если опыта в проведении подобных модернизаций у вас не много, то можно купить уже готовый комплект. В него будет входить новый кронштейн для Нивы и необходимые крепления. Отзывы автомобилистов говорят о том, что стоимость этой простой детали слишком завышена.

Ставить ли более мощный агрегат выработки тока?

Выше мы уже рассказали, по каким причинам агрегат быстро изнашивается. Отличное решение – это установка нового генератора. Еще одна распространенная причина – это установка внештатного оборудования, которое потребляет много электроэнергии. Силы тока стандартного агрегата не всегда хватает, поэтому стоит задуматься об установке более мощного генератора.

Модель зависит от года выпуска автомобиля и мотора. К примеру, на первых Нивах с силовой установкой 1.6 стоит устройство с вынесенным регулятором, которое использовалось еще в «классике». В более современных машинах регулятор уже встроен.

Если вы хотите купить внештатное устройство, то разумно будет взять от Шевроле 2003 модельного года. Подбор необходимо выполнять по каталожным номерам и параметрам, которые присутствуют в этой таблице:

Как на ниве переделать генератор на верх. lazy placeholder. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-lazy placeholder. картинка Как на ниве переделать генератор на верх. картинка lazy placeholder. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Если вы можете доработать крепления своими руками, то список доступных гeHepaTopoB может существенно расшириться. Умельцы даже ставят устройства от иномарок.

В любом случае, стоит стремиться к модернизации и улучшению своего автомобиля. И это касается не только электроэнергии. Нива – это надежный внедорожник, но он сильно отстает по показателям комфорта от иностранных конкурентов. К этому вопросу можно переходить сразу после улучшения технической составляющей автомобиля.

Источник

Лада 4×4 3D URBAN › Бортжурнал › генератор — перенос наверх вправо на ниве с кондиционером

Как на ниве переделать генератор на верх. QQAAAgPfluA 100. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-QQAAAgPfluA 100. картинка Как на ниве переделать генератор на верх. картинка QQAAAgPfluA 100. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Так сложилось, что эта сложная но интересная доработка оказалась СОТОЙ записью в БЖ.
Юбилейная.
🙂
.
К сожалению, количество фото ограничено 30-ю, потому выкладываю только ключевые.
.
На ниве с кондиционером перенести генератор наверх по распространённому варианту к ГУРу не получается, место занято компрессором.
Место для установки генератора есть с правой стороны, но так же есть и проблема — шкивы главного вала, помпы и перенесённого генератора получаются почти на одной линии.
Так как ремень клиновый, то что-бы он обхватывал все три шкива пришлось бы ставить прижимной ролик который будет гнуть ремень снаружи, тем самым снижая его ресурс, по некоторым источникам из интернета до 40%.
Вобщем от этой идеи я сразу отказался, решено было использовать схему с паразитным шкивом.
.
Дабы не ломать заводской конструктив, паразитный шкив делается по образу и подобию реального генератора, и ставится на те-же посадочные места, что и генератор с завода.
Теперь в случае чего, всегда можно переставить генератор назад вниз.
Для любителей извращений, можно поставить второй генератор…
🙂
И так, схема переноса генератора наверх выглядит вот так.
(Пропорции соблюдены, чертилось поверх реальной фотографии двигателя).

Как на ниве переделать генератор на верх. AIAAAgLe9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-AIAAAgLe9eA 960. картинка Как на ниве переделать генератор на верх. картинка AIAAAgLe9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Зелёным обозначены старые шкивы и ремни.
Красным, новые элементы.
Синим, имитация генератора, он же паразитный двойной шкив.
.
Схема доработки сделана с расчётом на то, что бы можно было переставить генератор назад даже в полевых условиях.
Потому было сделано минимальное вмешательство в заводские узлы.
.
Внимание!
Схема переноса подходит только для нивы у которой штатный воздухозаборник убран от радиатора двигателя.
Например вот так как у меня: www.drive2.ru/l/548679393078149687/
.
Ступицу для паразитного шкива пришлось заказать у токаря, которого я снабдил эскизом того что хочу от него получить, двумя подшипниками 6303 и парой литых клиновых шкивов.
Сам не теряя времени занялся сборкой кронштейна для переноса генератора наверх.
.

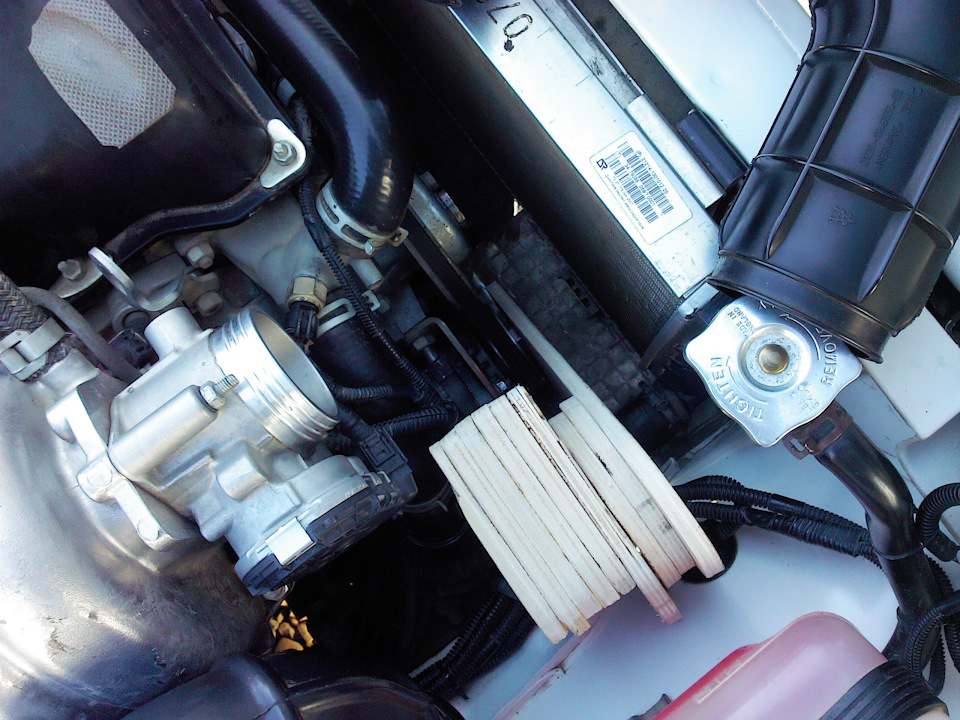

Для начала необходимо было убедится, что всё влезет, потому была создана деревянная имитация генератора и ремня.

Как на ниве переделать генератор на верх. 0qAAAgHe9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-0qAAAgHe9eA 960. картинка Как на ниве переделать генератор на верх. картинка 0qAAAgHe9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. rqAAAgHe9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-rqAAAgHe9eA 960. картинка Как на ниве переделать генератор на верх. картинка rqAAAgHe9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Дальше кронштейн стал строится поэтапно.
Названия элементов буду давать в алфавитном порядке по очерёдности изготовления.
Используемый материал — железная полоса толщиной 3 мм. и шириной 33 мм.
.
Элемент A — крепление к кронштейну поддерживающему ресивер.

Как на ниве переделать генератор на верх. t0AAAgA 9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-t0AAAgA 9eA 960. картинка Как на ниве переделать генератор на верх. картинка t0AAAgA 9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

На фото видно, что пришлось немного сточить железа под патрубок, хотя можно было чуть задрать вверх конец элемента, но я не захотел, не люблю косые углы.
На фото за ресивером не видно, есть ещё немного сточенного железа, элемент упирался в ребро жёсткости ресивера.
.
Элемент B — крепление к болту заводского регулировочного кронштейна генератора.

Как на ниве переделать генератор на верх. lcAAAgE 9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-lcAAAgE 9eA 960. картинка Как на ниве переделать генератор на верх. картинка lcAAAgE 9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Так же пришлось сделать вырез под патрубок.
К сожалению прямой угол между элементами A и B сделать не удалось, ну да ладно, там не видно.
🙂

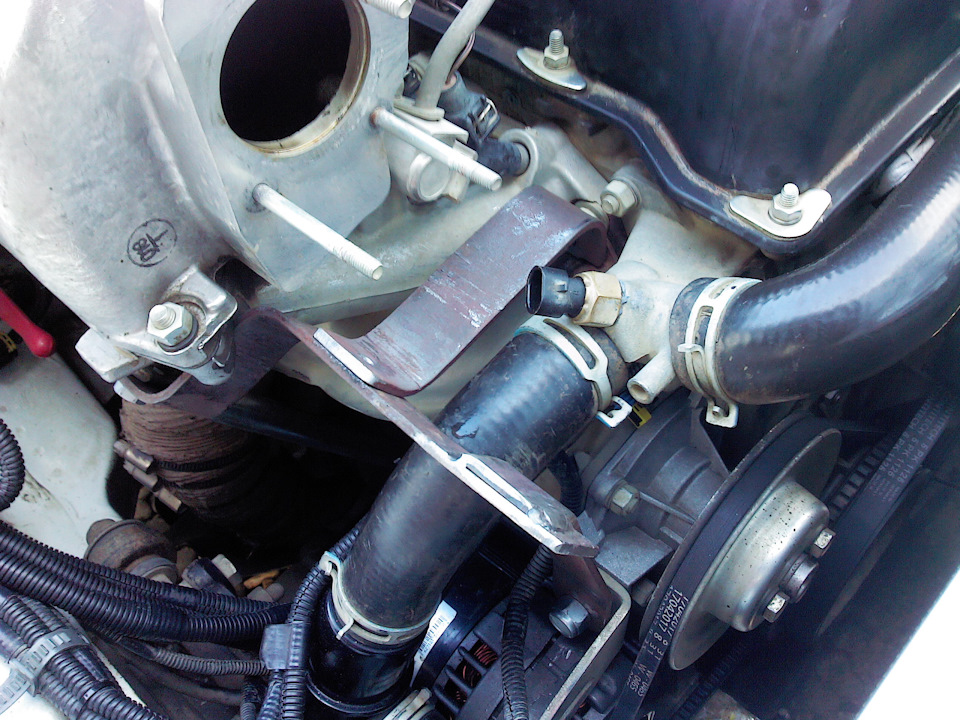

Элемент C — крепление к точке крепления проушины для подъёма двигателя.
(как оказалось, этот элемент можно не делать — читать дополнение в конце записи).
Шпилька оказалась короткой, выковыривать её и менять на более длинную было лень, пришлось проушину демонтировать и на её место прикрутить элемент C.

Как на ниве переделать генератор на верх. lOAAAgM 9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-lOAAAgM 9eA 960. картинка Как на ниве переделать генератор на верх. картинка lOAAAgM 9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Элемент D — крепление к верхней шпильке помпы.
Пожалуй самый трудновыполнимый элемент — гнуть пришлось в двух плоскостях.
Хотя думаю есть другие варианты более лёгкого его исполнения.

Как на ниве переделать генератор на верх. OuAAAgK 9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-OuAAAgK 9eA 960. картинка Как на ниве переделать генератор на верх. картинка OuAAAgK 9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Элемент E — основное крепление генератора.
На случай ошибки в измерениях, этот элемент был выгнут с небольшим запасом по ширине между «ушами», что-бы можно было двигать генератор вдоль болта в некоторых пределах, заполняя пустое пространство шайбочками.
.

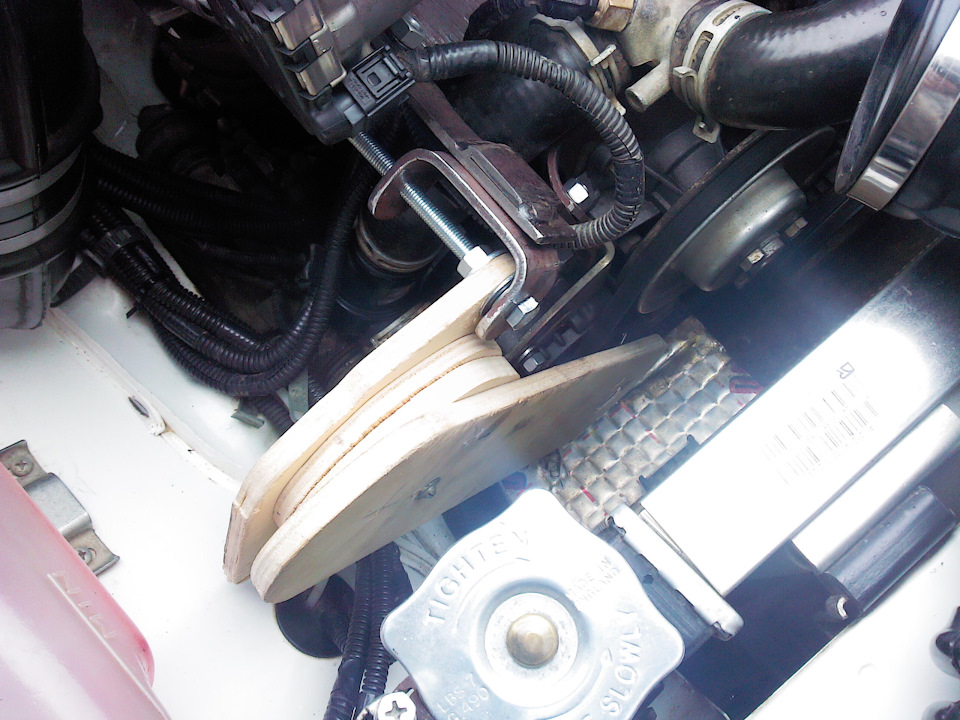

Дальнейшее действие самое опасное и самое ответственное — необходимо приварить элемент прям на машине и не ошибиться в параллельности нижнего шкива с верхним.
Элемент прикручивается к деревянной имитации генератора, выравнивается, прихватывается клещами и приваривается.

Как на ниве переделать генератор на верх. xeAAAgG 9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-xeAAAgG 9eA 960. картинка Как на ниве переделать генератор на верх. картинка xeAAAgG 9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Элемент F изготавливается после монтажа элемента G, потому перейду сначала к описанию последнего.

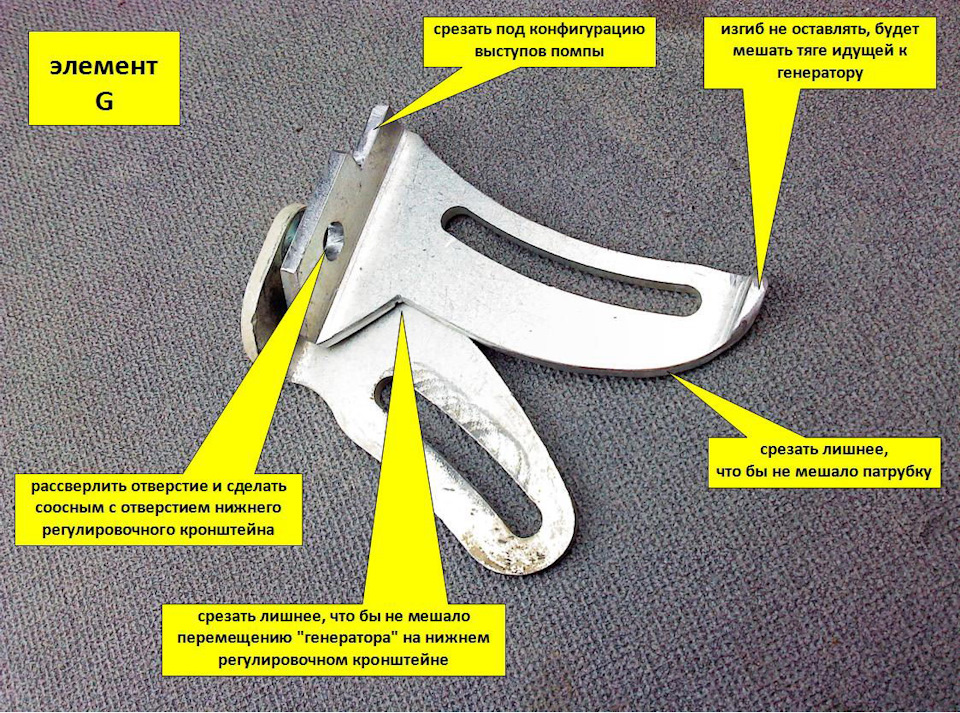

Элемент G — регулировочный кронштейн изготовленный из заводского 21082.
Из всех имеющихся кронштейнов, для моей задачи подошёл именно он — крайний слева.

Как на ниве переделать генератор на верх. soAAAgJ 9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-soAAAgJ 9eA 960. картинка Как на ниве переделать генератор на верх. картинка soAAAgJ 9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Убралось всё лишнее.

Как на ниве переделать генератор на верх. PoAAAgJ 9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-PoAAAgJ 9eA 960. картинка Как на ниве переделать генератор на верх. картинка PoAAAgJ 9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Элемент F — регулировочная тяга генератора.
На фото ниже видно, что она немного огибает генератор.

Как на ниве переделать генератор на верх. PQAAAgN 9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-PQAAAgN 9eA 960. картинка Как на ниве переделать генератор на верх. картинка PQAAAgN 9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

В итоге получился вот такой «паук», хоть на выставку абстракционизма выставляй.
🙂

Как на ниве переделать генератор на верх. R2AAAgN 9eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-R2AAAgN 9eA 960. картинка Как на ниве переделать генератор на верх. картинка R2AAAgN 9eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Ниже привожу «чертежи» срисованные с реальных элементов.
Измерял везде где только можно было.
🙂

Источник

Лада 4×4 3D 👍2121 ^ДжИпчик^👍 › Бортжурнал › Перенос нового генератора наверх.

Как на ниве переделать генератор на верх. J0AAAgLs eA 100. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-J0AAAgLs eA 100. картинка Как на ниве переделать генератор на верх. картинка J0AAAgLs eA 100. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Давно я хотел перенести генератор наверх, поскольку после глубоких бродов быстро умерили щетки, и таблетка.Диодный мост как не странно держался.И вот после очередной поездки за орехом, и сильных дождей утопили мы Геннадия не хило.Сразу умер подшипник и за ним и зарядка.Больше терпения нет. Кронштейн заказал на НИВА-ЛАДА4×4! с версией ZST v-1.5. (вроде как в этой версии, допиливать не нужно)

Как на ниве переделать генератор на верх. 5gAAAgH94eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-5gAAAgH94eA 960. картинка Как на ниве переделать генератор на верх. картинка 5gAAAgH94eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Для переноса гены повыше:
1.Кронштейн переноса генератора карбюратор\инжектор без ГУР v1.5– 1шт. (3500 руб.)
2.Болты М6х25 были в комплекте.
3.Болт крепления генератора ( в комплекте.) кат.№ 2110-3701376
4.Клиновой ремень 1350мм х 10.
5.болгарка.
6.Инструкция по установке ( в комплекте)
Кронштейн состоит из четырех частей.Можно устанавливать генераторы разных производителей, и родной 55.

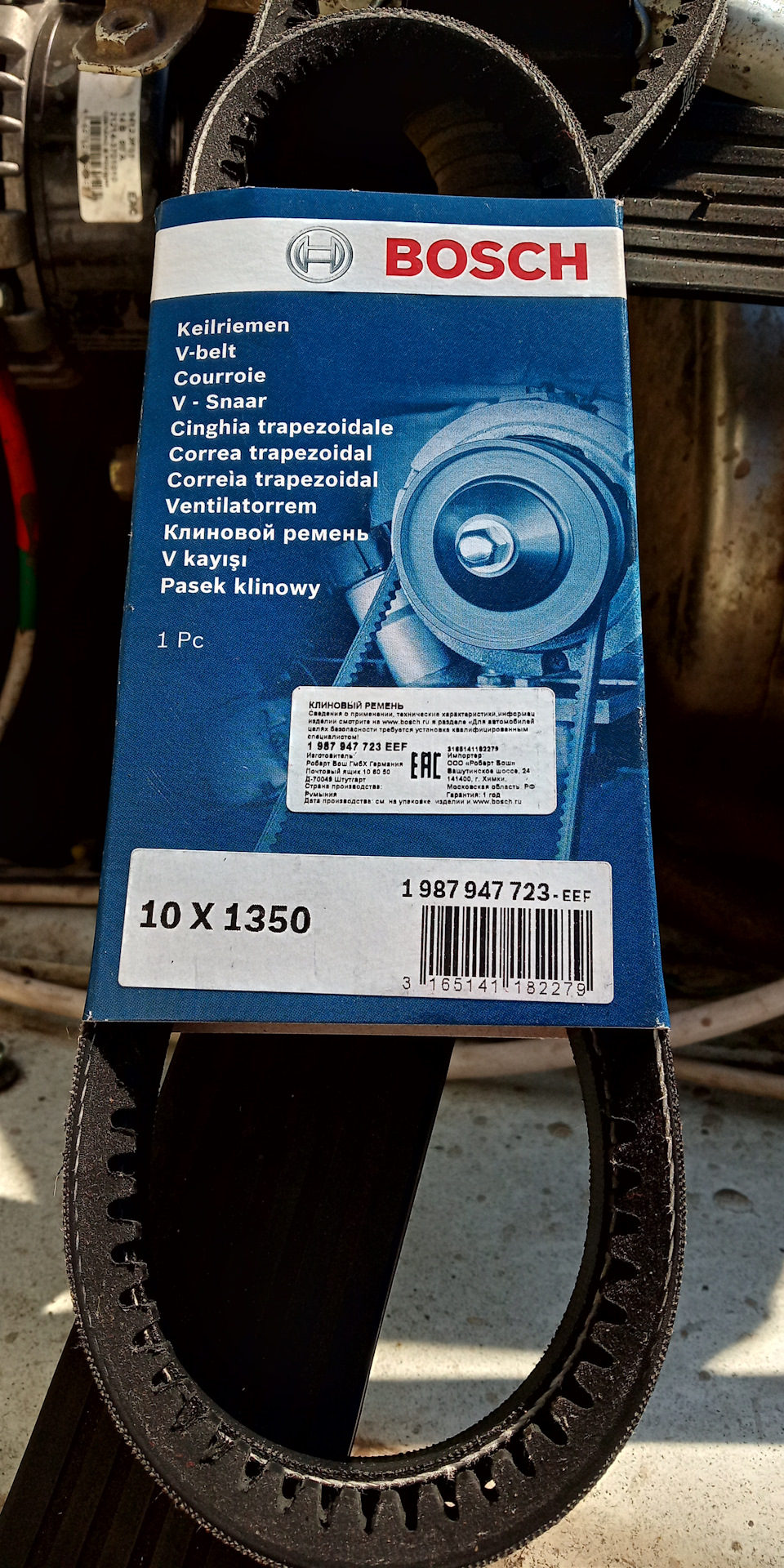

Ремень клиновой размером 10х1350 купили сразу другой, хорошо, что в продаже они есть. Цена ремня 320р.(Ремень из комплекта очень сильно вытягивается, и не дает регулировать натяжку, в большую сторону.)

Как на ниве переделать генератор на верх. 0oAAAgH94eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-0oAAAgH94eA 960. картинка Как на ниве переделать генератор на верх. картинка 0oAAAgH94eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Снимать радиатор и пропеллер не стали и делали так.Не совсем удобно но места хватает.

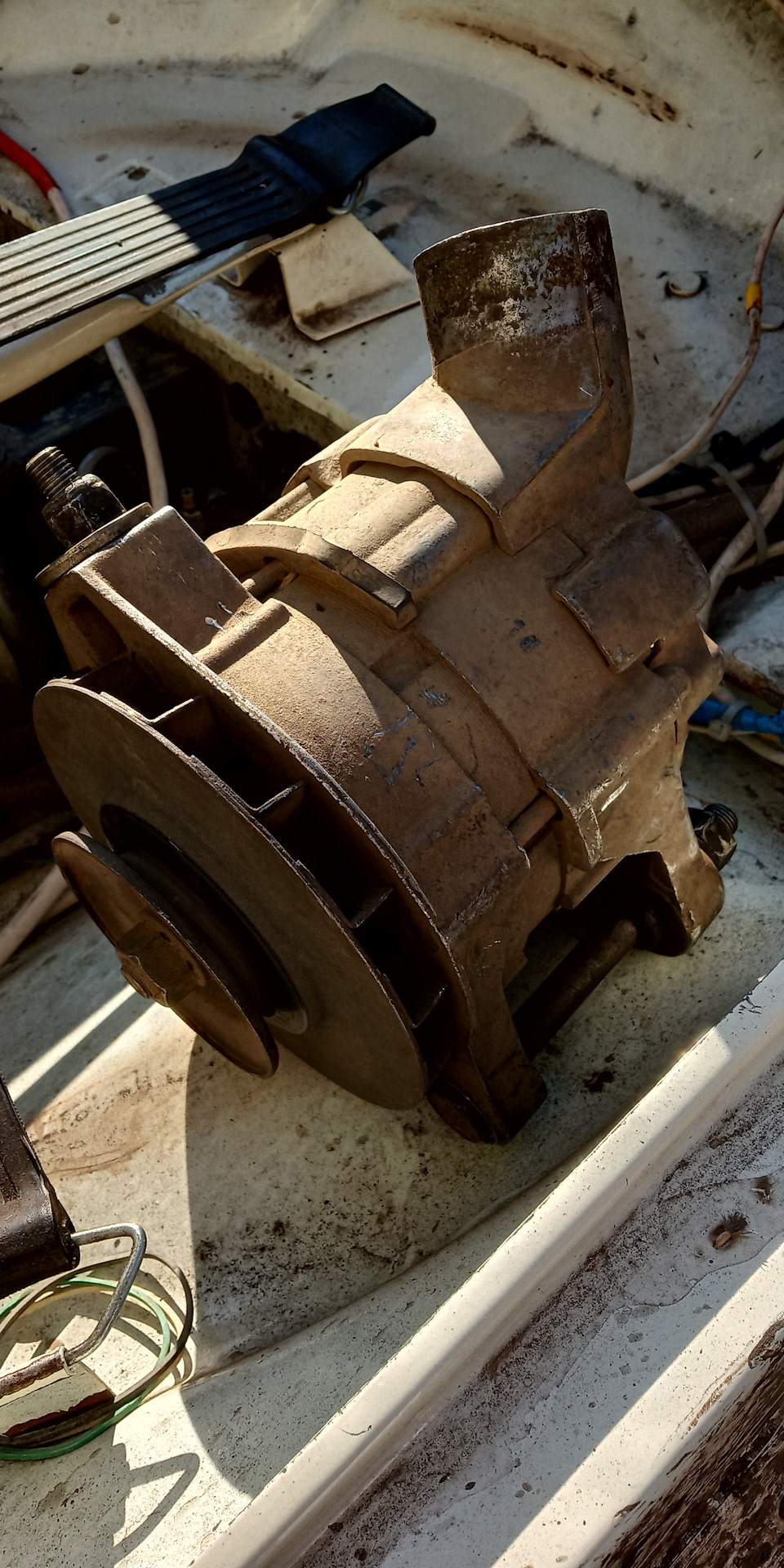

Первым делом сняли старый уставший генератор на 55 А, и верхний резиновый патрубок радиатора.

Как на ниве переделать генератор на верх. AAAAgP94eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-AAAAgP94eA 960. картинка Как на ниве переделать генератор на верх. картинка AAAAgP94eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

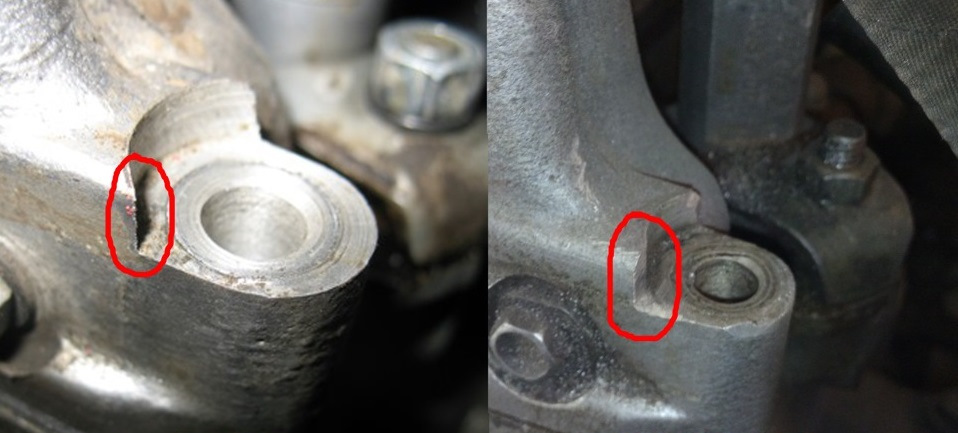

Болгаркой с маленьким диском сняли наплыв вокруг болта головки цилиндров.(кронштейн цепляет наплывы)

Как на ниве переделать генератор на верх. qUAAAgP94eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-qUAAAgP94eA 960. картинка Как на ниве переделать генератор на верх. картинка qUAAAgP94eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Наплыв на блоке цилиндров стачивать не пришлось, новые болты в комплекте встали и так хорошо.
Далее аккуратно выкрутил, штатные два болта, и две шпильки(выкручивал двумя гайками)

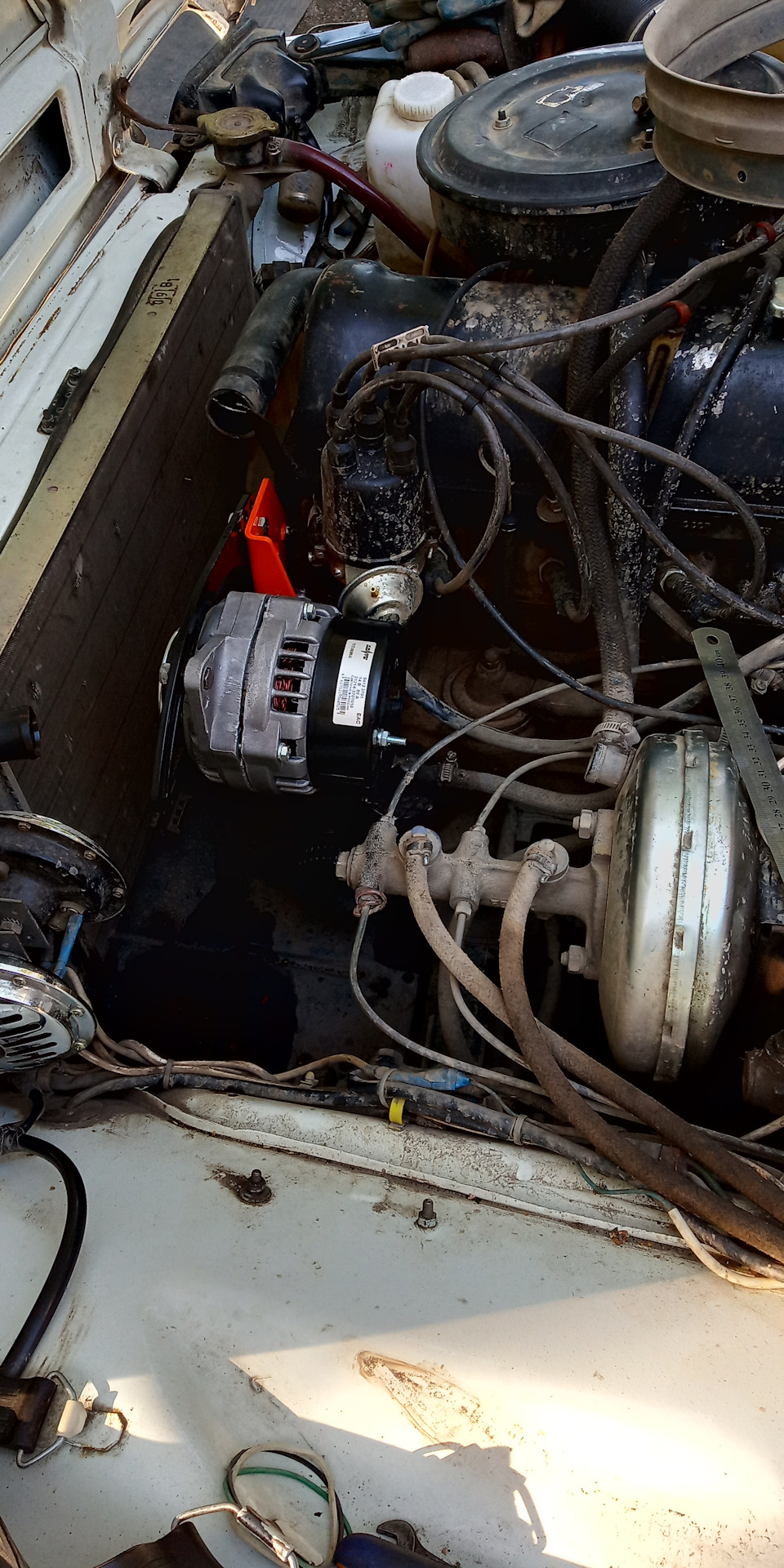

Накидываем кронштейн на болты, ставим новый генератор на 80 А и начинаем примерно ловить соосность шкивов.

Как на ниве переделать генератор на верх. OsAAAgED4eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-OsAAAgED4eA 960. картинка Как на ниве переделать генератор на верх. картинка OsAAAgED4eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Перед окончательной сборкой и протяжкой кронштейна, мы проверяли соосность ремня на шкивах помпы, генератора и коленвала с помощью длинной железной линейки.

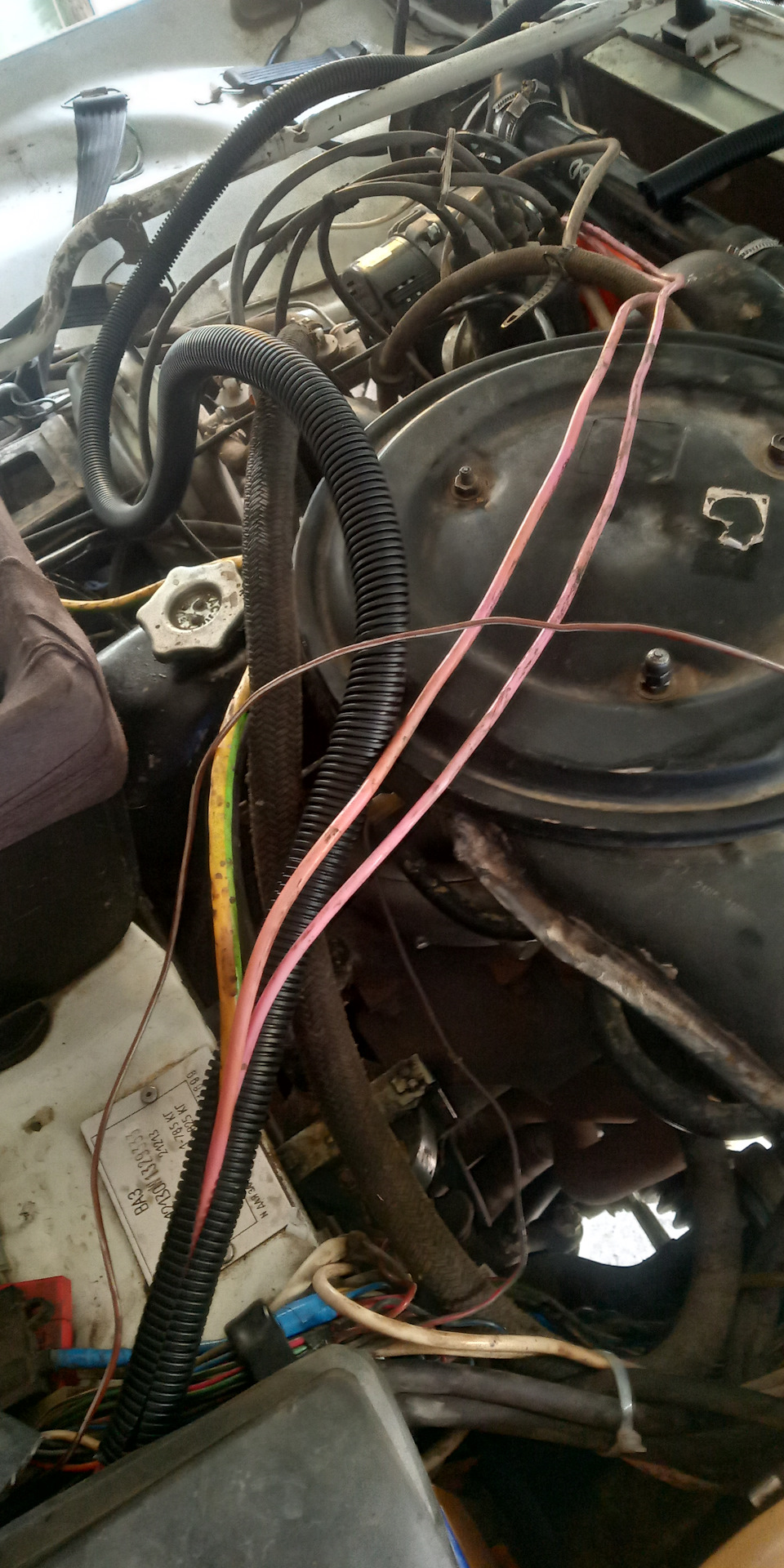

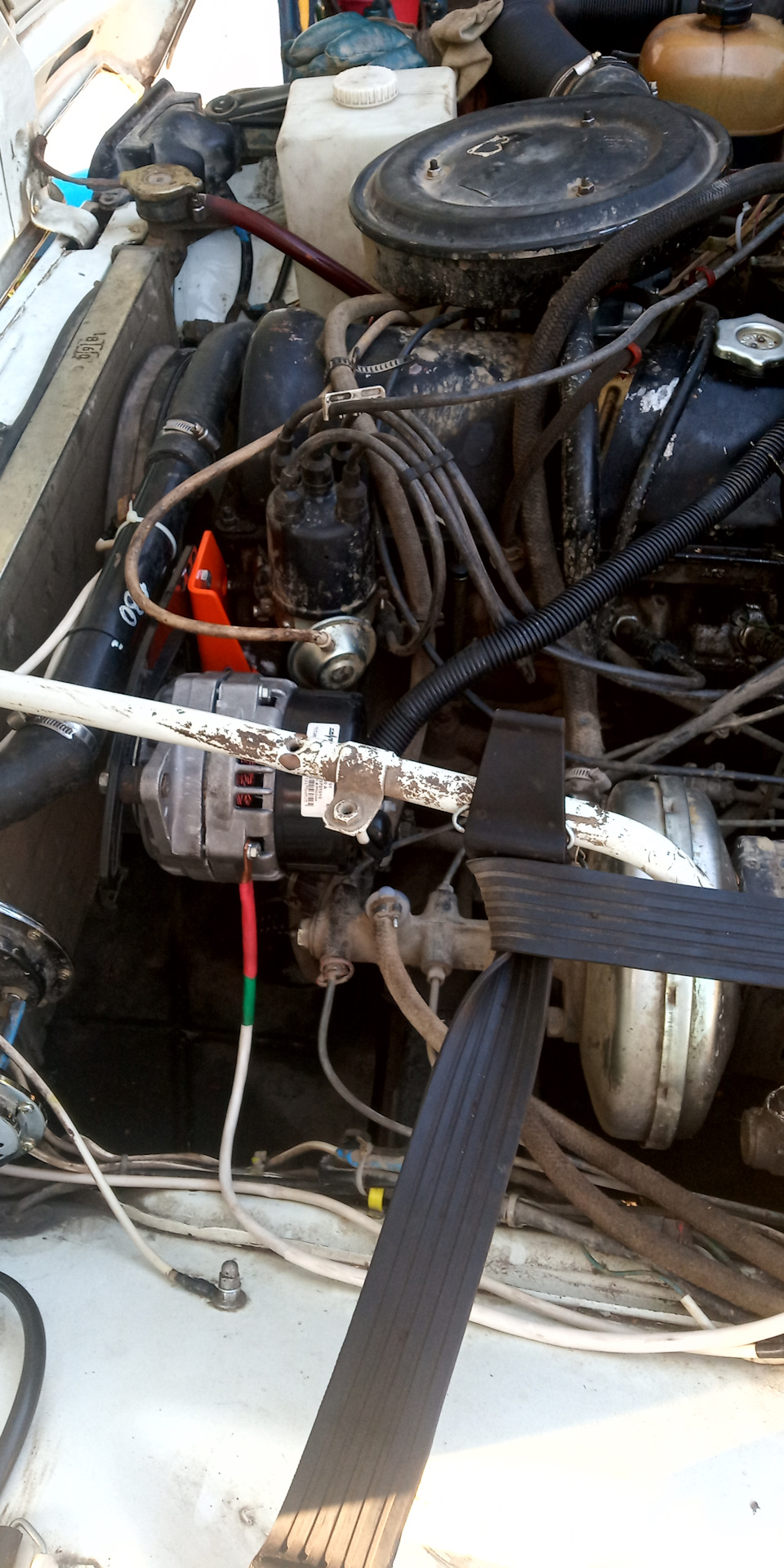

По электрике родного провода хватило за глаза. Установили только доп массу и все уложили в гофру.

Как на ниве переделать генератор на верх. 8AAAAgCD4eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-8AAAAgCD4eA 960. картинка Как на ниве переделать генератор на верх. картинка 8AAAAgCD4eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. DYAAAgGD4eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-DYAAAgGD4eA 960. картинка Как на ниве переделать генератор на верх. картинка DYAAAgGD4eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

А теперь о проблемах при эксплуатации:
1. С ремнем 1350, натянуть еще ремень практически не возможно, генератор упирается здесь-

Как на ниве переделать генератор на верх. IEAAAgOD4eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-IEAAAgOD4eA 960. картинка Как на ниве переделать генератор на верх. картинка IEAAAgOD4eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

2.Если ставить ремень меньше упирается в трамблер и не хватает его регулировки-

Как на ниве переделать генератор на верх. oYAAAgBD4eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-oYAAAgBD4eA 960. картинка Как на ниве переделать генератор на верх. картинка oYAAAgBD4eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

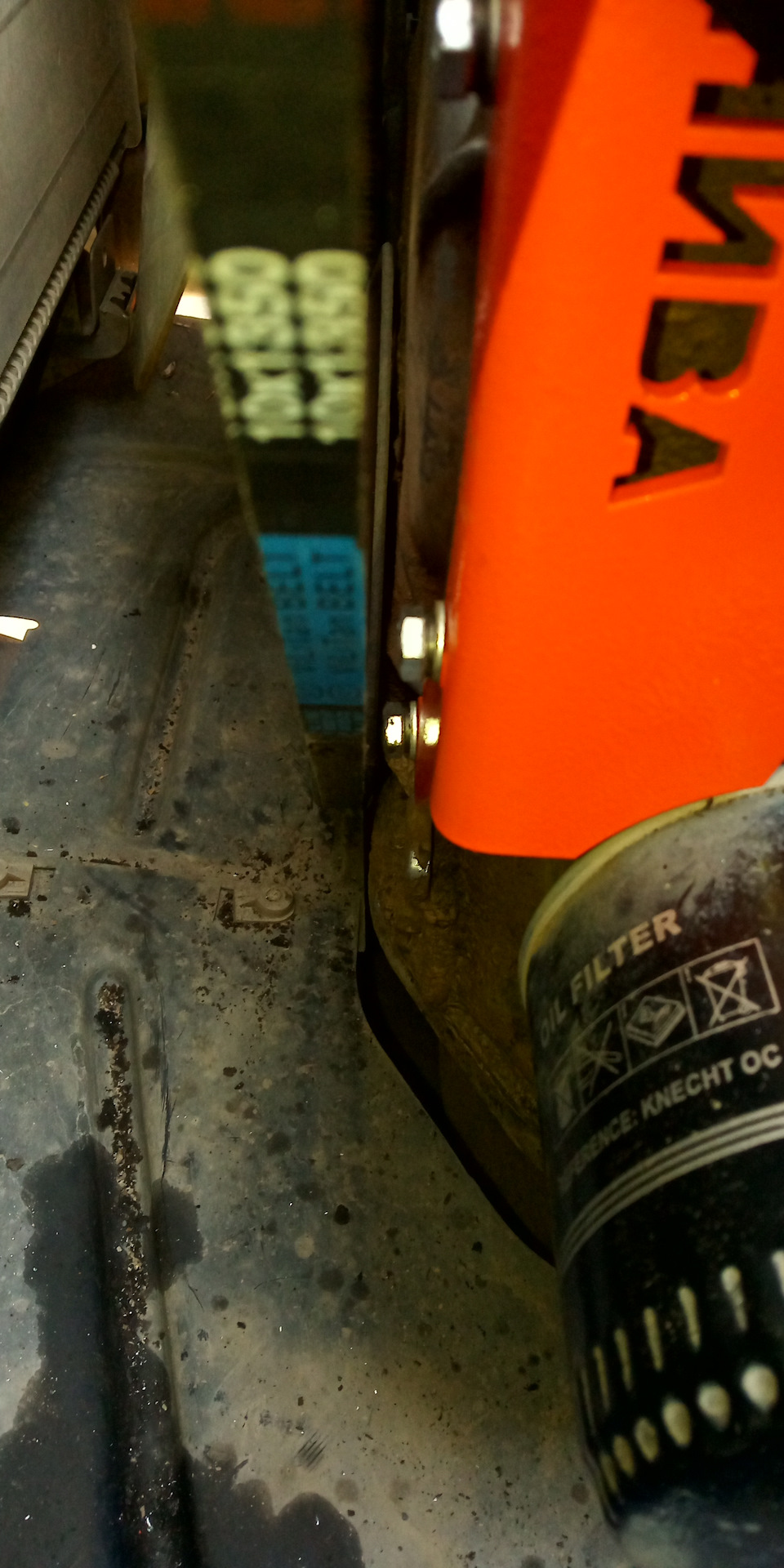

Остальное все встало нормально и болты между ремнем и кронштейном, и патрубок радиатора не пришлось поджимать.

Как на ниве переделать генератор на верх. 3wAAAgJD4eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-3wAAAgJD4eA 960. картинка Как на ниве переделать генератор на верх. картинка 3wAAAgJD4eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. W0AAAgJD4eA 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-W0AAAgJD4eA 960. картинка Как на ниве переделать генератор на верх. картинка W0AAAgJD4eA 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

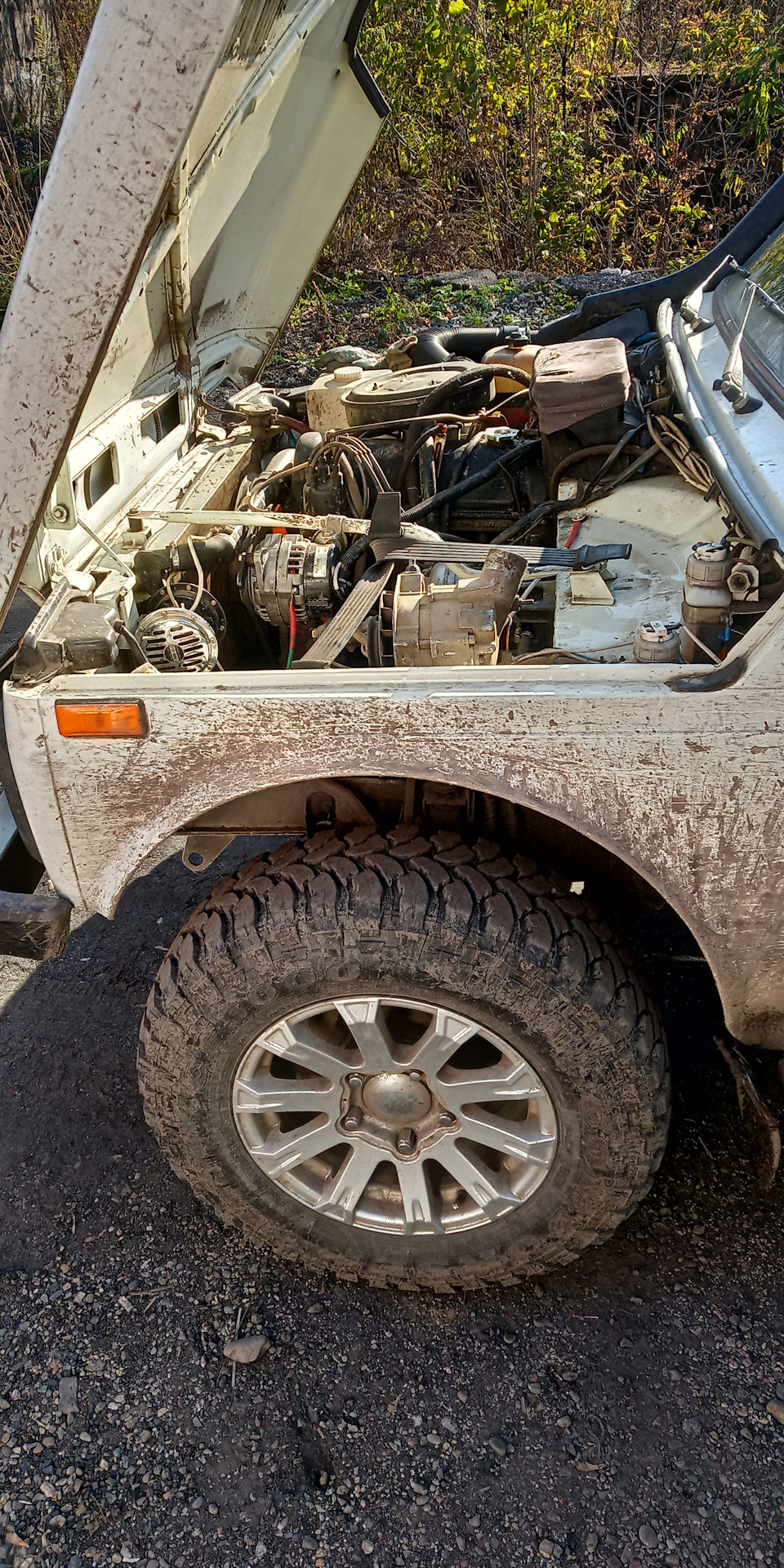

Так что вот так.Установка не сложная и все описано в инструкции в комплекте.
Всем удачи и побольше времени на природе!

Источник

Лада 4×4 3D re:Build 1.8 › Бортжурнал › Перенос генератора наверх на ниве

Как на ниве переделать генератор на верх. 6f9e6c04k30f 100. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-6f9e6c04k30f 100. картинка Как на ниве переделать генератор на верх. картинка 6f9e6c04k30f 100. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Еще более года назад, когда занимался гидроподготовкой машины задумывался о переносе генератора, но очень не хотелось избавятся от запаски под капотом.

Практика показала, за 3 года эксплуатации она не пригодилась, да и в связи с переходом на большие колёса, штатная «докатка» нивы уже не актуальна. Но запаска будет такого же размера что и основные, в другом месте, об этом потом как нибудь.

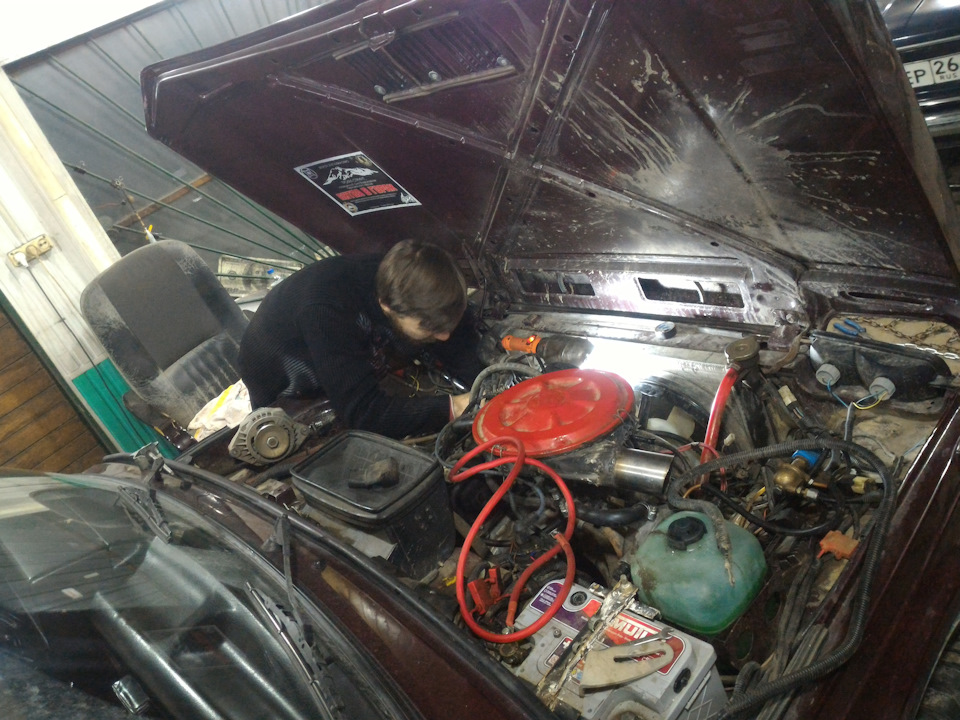

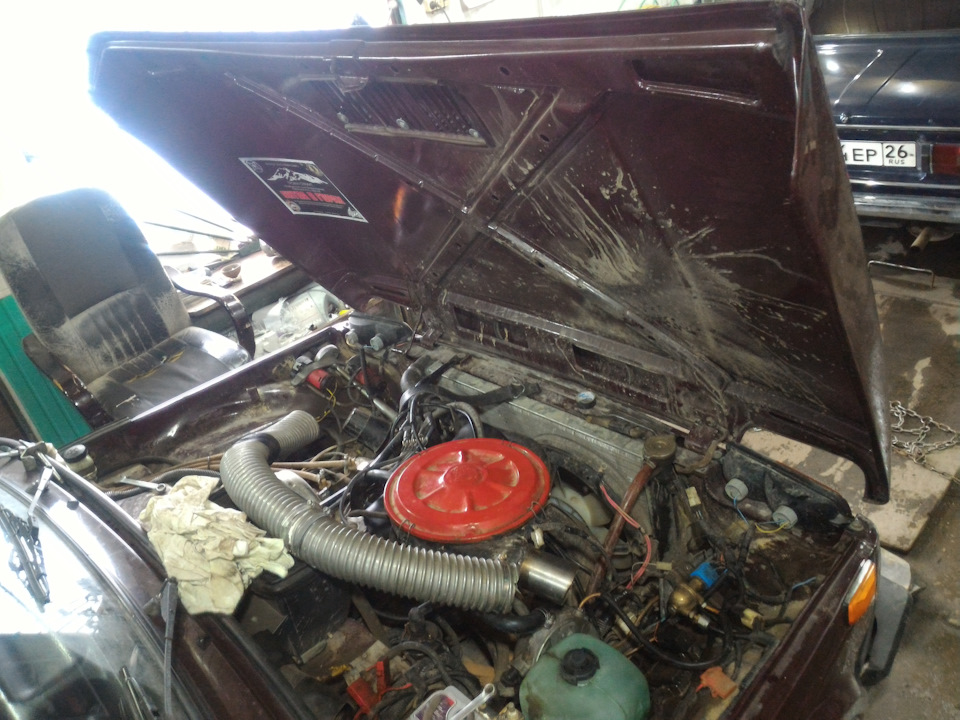

А сегодня покажу как я перенес свой генератор, спасибо Евгению ( John026 ) в этом деле, вырезал кронштейн и помог с установкой.

Как на ниве переделать генератор на верх. 8dc5e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-8dc5e01s 960. картинка Как на ниве переделать генератор на верх. картинка 8dc5e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. b6c5e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-b6c5e01s 960. картинка Как на ниве переделать генератор на верх. картинка b6c5e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

По чертежам найденным в интернете вырезали две пластины, сварили их вместе

Как на ниве переделать генератор на верх. bec5e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-bec5e01s 960. картинка Как на ниве переделать генератор на верх. картинка bec5e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

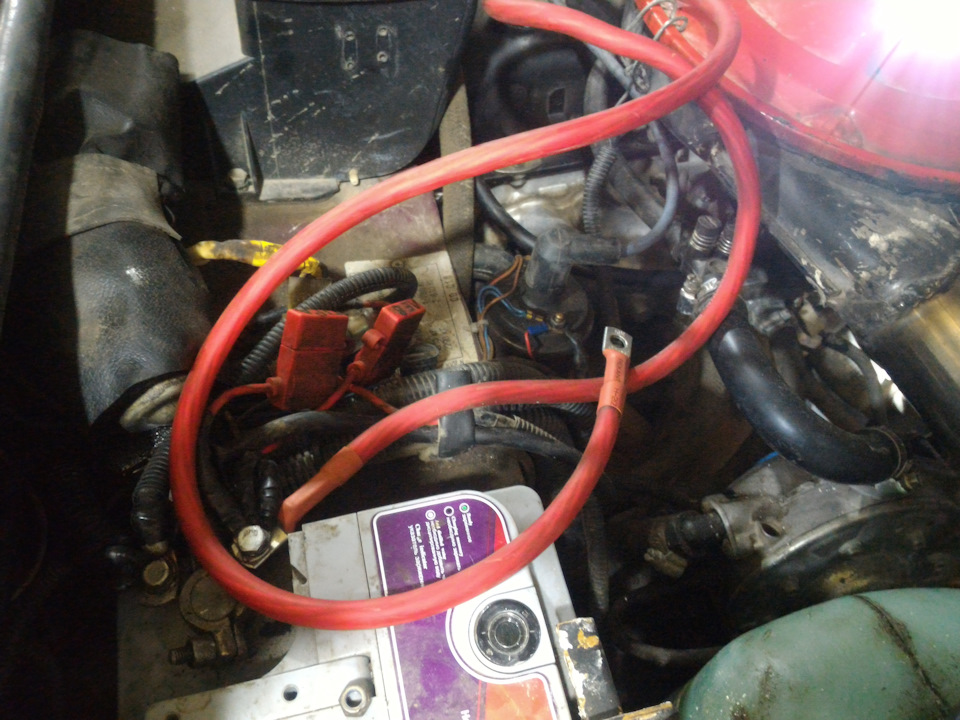

Подготовили провода плюса из чистой меди, по 500р за метр! Тот момент когда твои друзья маньяки автозвука.

Как на ниве переделать генератор на верх. fec5e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-fec5e01s 960. картинка Как на ниве переделать генератор на верх. картинка fec5e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

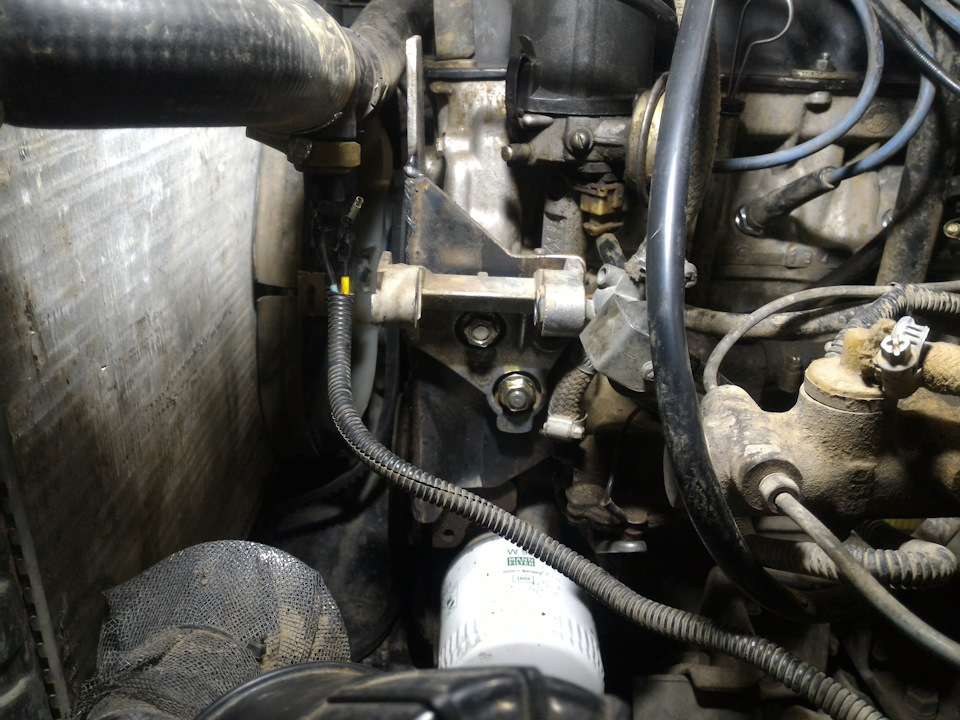

И вперёд заниматься подгонкой кронштейна. Снимали раз 10, там подпили, там подреж.

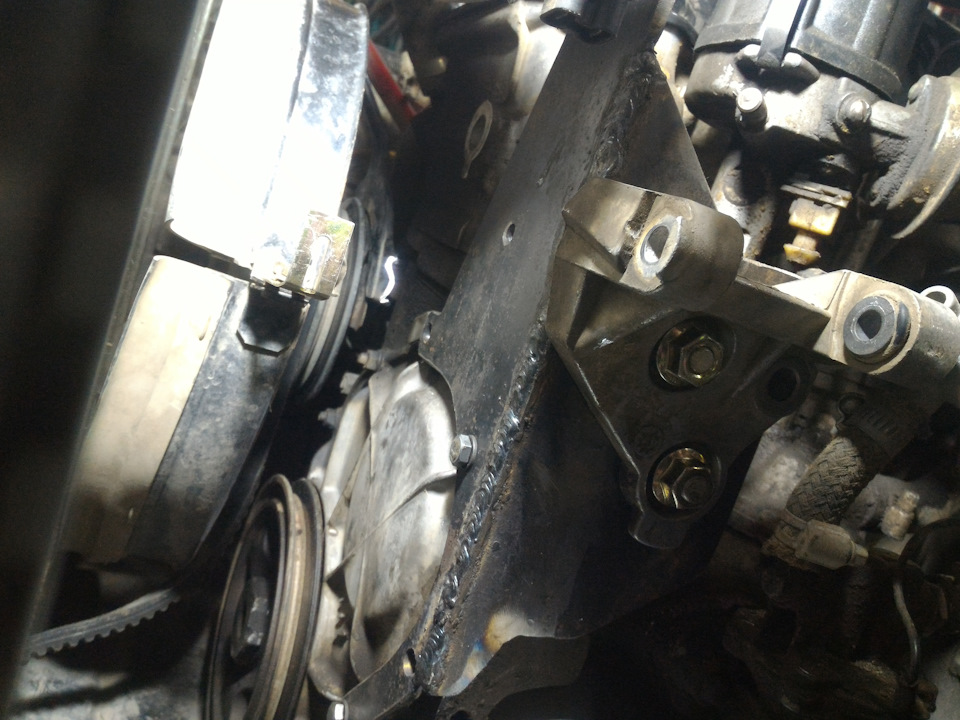

Как на ниве переделать генератор на верх. 13c5e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-13c5e01s 960. картинка Как на ниве переделать генератор на верх. картинка 13c5e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. 7bc5e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-7bc5e01s 960. картинка Как на ниве переделать генератор на верх. картинка 7bc5e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

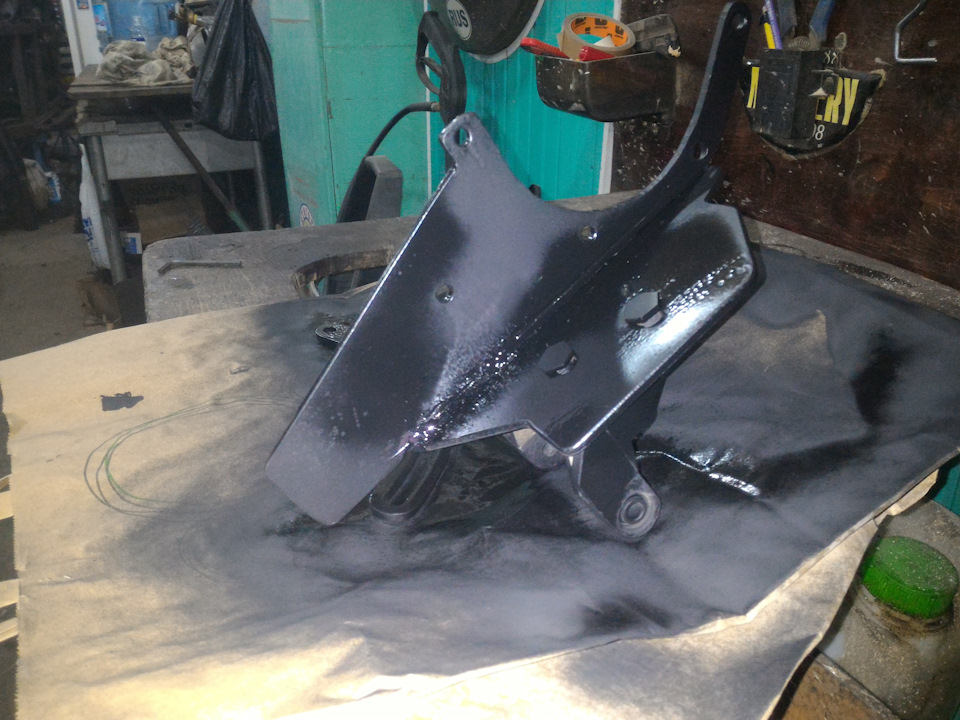

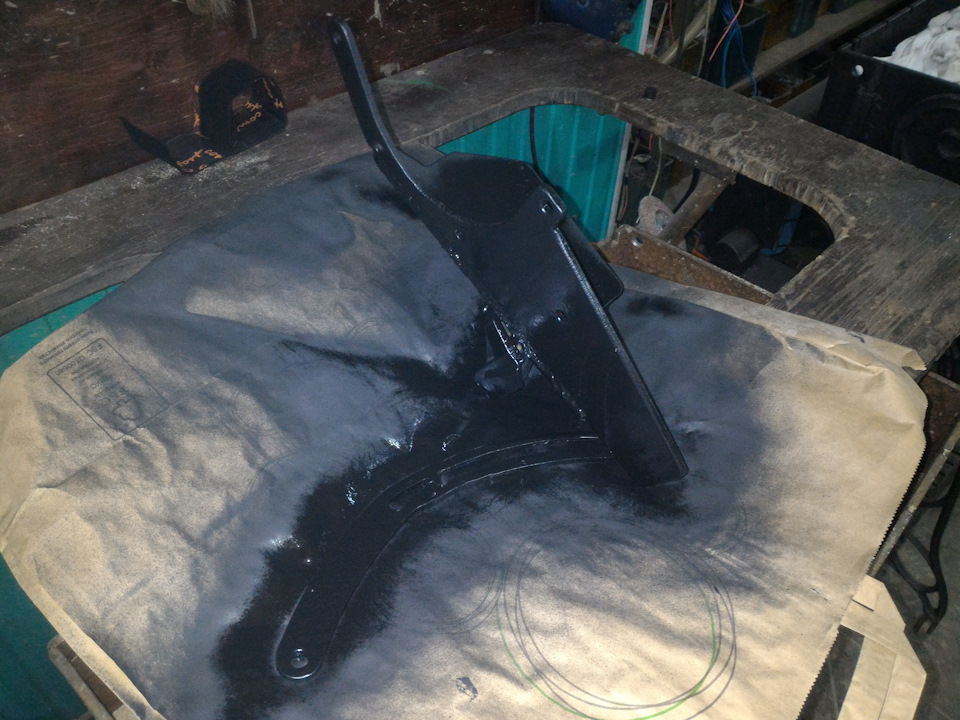

После того как кронштейн стал как мы хотели, покрасили его грунтовкой.

Как на ниве переделать генератор на верх. 4025e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-4025e01s 960. картинка Как на ниве переделать генератор на верх. картинка 4025e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. 6825e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-6825e01s 960. картинка Как на ниве переделать генератор на верх. картинка 6825e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

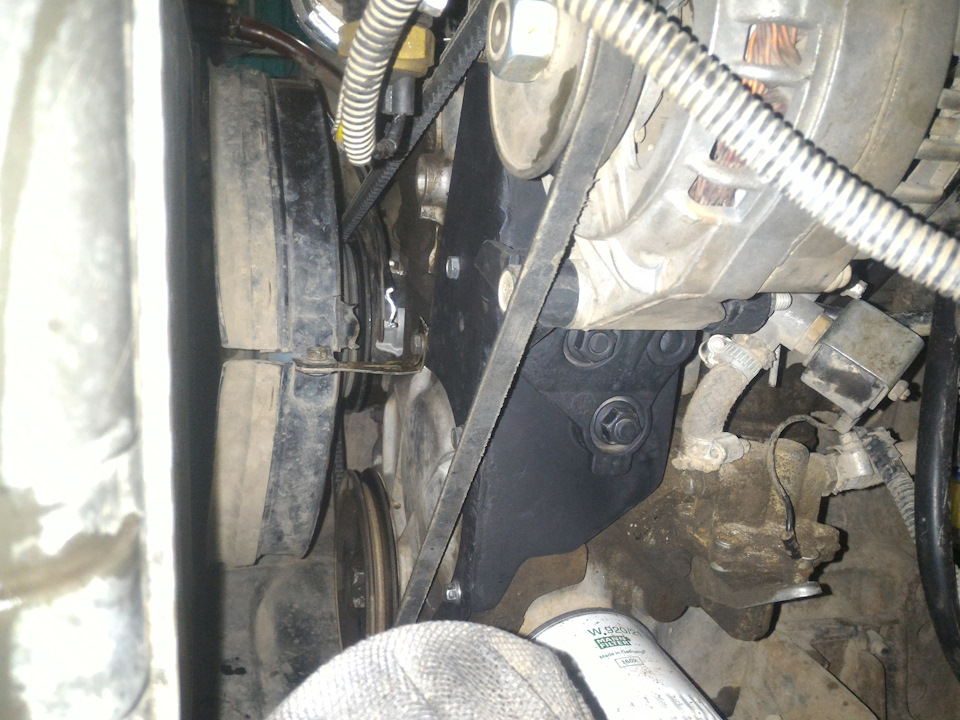

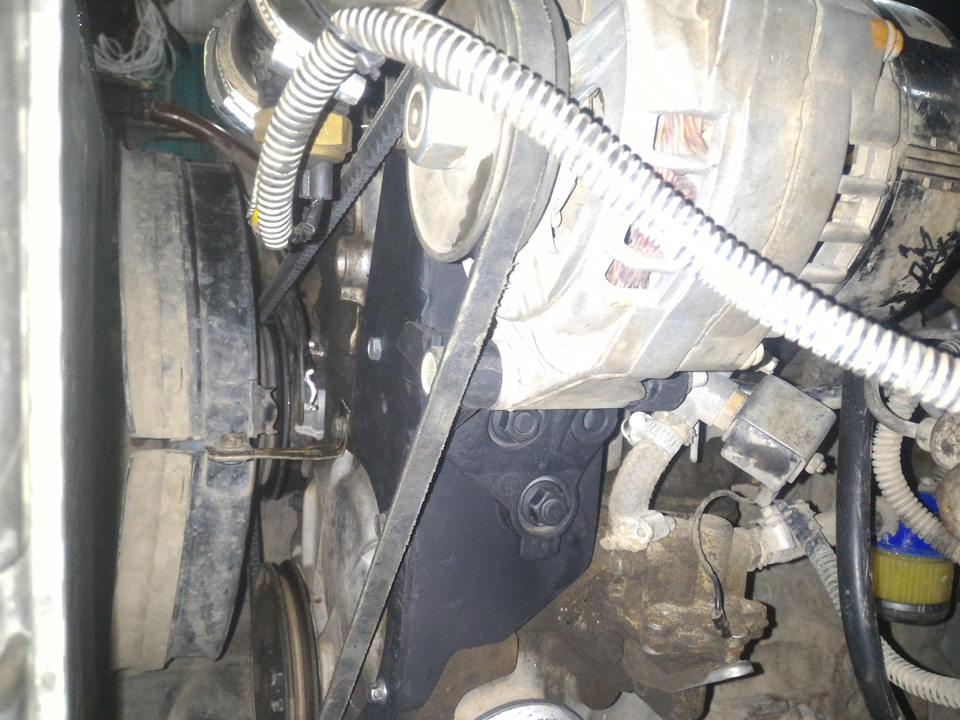

Приобрели какой то «ИНО» ремень, 1350 длина. И натяжную планку от какой то Волги.

Как на ниве переделать генератор на верх. 8e25e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-8e25e01s 960. картинка Как на ниве переделать генератор на верх. картинка 8e25e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. 7925e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-7925e01s 960. картинка Как на ниве переделать генератор на верх. картинка 7925e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Конечно же цепляло всё это за патрубок охлаждающей жидкости, сделали кронштейн который немного отодвинул патрубок от шкива генератора.

Как на ниве переделать генератор на верх. dc25e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-dc25e01s 960. картинка Как на ниве переделать генератор на верх. картинка dc25e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. 9a25e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-9a25e01s 960. картинка Как на ниве переделать генератор на верх. картинка 9a25e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

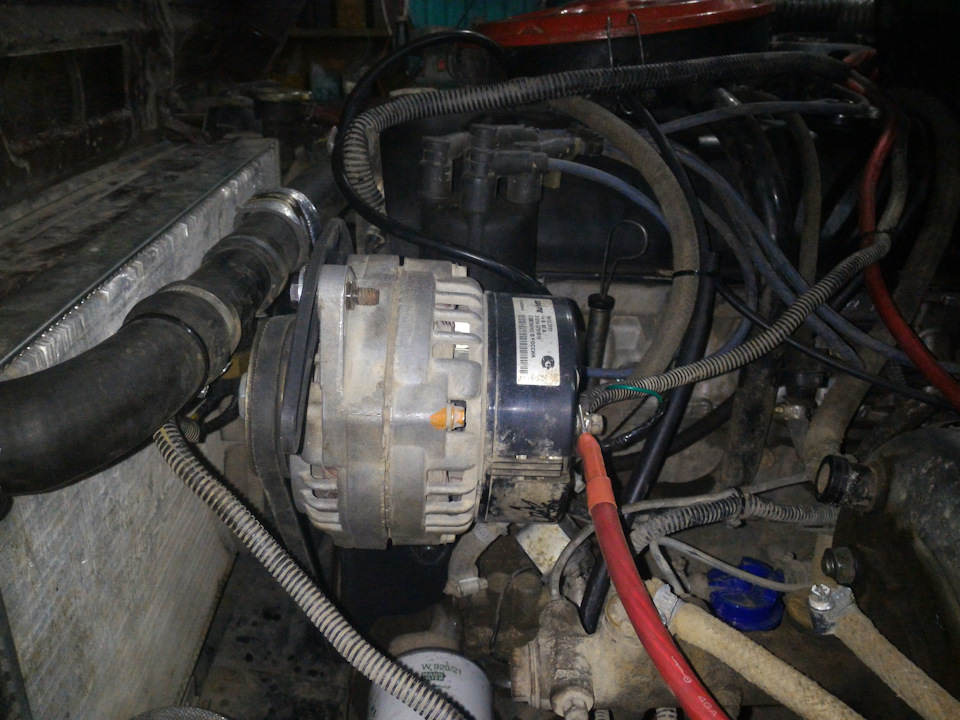

И вы знаете, получилось очень даже хорошо и с первого раза! Генератор сидит очень плотно, соосность идеальная. Никаких проблем не возникло, проехал уже больше 1000км.

Как на ниве переделать генератор на верх. 54c5e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-54c5e01s 960. картинка Как на ниве переделать генератор на верх. картинка 54c5e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. 4ac5e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-4ac5e01s 960. картинка Как на ниве переделать генератор на верх. картинка 4ac5e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Вообще последнее время моя машина ездиеет от гаража к гаражу, подготовка всего всего. Поэтому на покатушке в конце Декабря я был пассажиром, но ролик всё же сняли:

А по гаражам машина ездиеет потому что готовится под 29 колёса, нужно сделать надёжно без потери заводских характеристик, с приобретением более энергоёмкой подвески.
Последние фото машины такой какой она была:

Как на ниве переделать генератор на верх. 5545e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-5545e01s 960. картинка Как на ниве переделать генератор на верх. картинка 5545e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. 3345e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-3345e01s 960. картинка Как на ниве переделать генератор на верх. картинка 3345e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. 20c5e01s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-20c5e01s 960. картинка Как на ниве переделать генератор на верх. картинка 20c5e01s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Скажу вам что большенство железок на машине уже стоит, но с первого раза не получилось. После того как проехал 200км, написал список что нужно переделать. Как только сделаю всё так как загадал обязательно поделюсь с вами. А пока тизерок:

Источник

Лада 4×4 3D «Дедулька» › Бортжурнал › Перенос генератора наверх

Как на ниве переделать генератор на верх. 9905f5as 100. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-9905f5as 100. картинка Как на ниве переделать генератор на верх. картинка 9905f5as 100. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. 3590bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-3590bc6s 960. картинка Как на ниве переделать генератор на верх. картинка 3590bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Один из основных пунктов переделки нашего «Дедульки», был перенос генератора вверх. Собрали необходимые детали и смело взялись за дело.

Для переноса генератора необходимо:

1. Кронштейн для переноса – 1шт. (1700р)
2. Болты М6х25 – 4шт. (20р)
3. Болт крепления генератора (в сборе) кат.№ 2110-3701376 (100р)
4. Ремень клиновой 10х1350мм (355р)
5. Напильник и хотя бы одна прямая рука )) (бесценно!)

Нива у нас без гидроусилителя, поэтому кронштейн купили именно для неё. С гидроусилителем, форма кронштейна отличается, но что радует, стоимость одинаковая. Кронштейн купили у ребят из магазина Z-IQ за 1700р. z-iq.ru/shop?mode=product&product_id=588250406

Кронштейн состоит из трех частей. Есть возможность устанавливать генераторы разных производителей. Болт для крепления генератора, почему-то в комплект не положили…

Как на ниве переделать генератор на верх. 1d90bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-1d90bc6s 960. картинка Как на ниве переделать генератор на верх. картинка 1d90bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Ремень клиновой 10х1350 в свободной продаже не нашли, пришлось заказывать. Цена ремня 355р

Как на ниве переделать генератор на верх. b90bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-b90bc6s 960. картинка Как на ниве переделать генератор на верх. картинка b90bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Болт крепления генератора купили от 2110. Болт в сборе с втулками, шайбой и гайкой. кат.№ 2110-3701376. Цена 100р.

Как на ниве переделать генератор на верх. de70bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-de70bc6s 960. картинка Как на ниве переделать генератор на верх. картинка de70bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Первым делом, снимаем пропеллер.

Как на ниве переделать генератор на верх. 8250bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-8250bc6s 960. картинка Как на ниве переделать генератор на верх. картинка 8250bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Потом шкив помпы и снимаем ремень.

Как на ниве переделать генератор на верх. 5950bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-5950bc6s 960. картинка Как на ниве переделать генератор на верх. картинка 5950bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Откручиваем штатный кронштейн генератора. Гена на свободе!

Как на ниве переделать генератор на верх. 750bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-750bc6s 960. картинка Как на ниве переделать генератор на верх. картинка 750bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Берем напильник в одну из прямых рук и дорабатываем наплыв вокруг болта головки цилиндров и наплыв на блоке цилиндров, т.к. кронштейн цепляет эти наплывы

Как на ниве переделать генератор на верх. dd70bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-dd70bc6s 960. картинка Как на ниве переделать генератор на верх. картинка dd70bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. fb70bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-fb70bc6s 960. картинка Как на ниве переделать генератор на верх. картинка fb70bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

А делается это, вот для чего!

Как на ниве переделать генератор на верх. d8f0bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-d8f0bc6s 960. картинка Как на ниве переделать генератор на верх. картинка d8f0bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Как на ниве переделать генератор на верх. 57d0bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-57d0bc6s 960. картинка Как на ниве переделать генератор на верх. картинка 57d0bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Далее выкручиваем, штатные, две шпильки и два болта. И опять прямой рукой!

Как на ниве переделать генератор на верх. dc30bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-dc30bc6s 960. картинка Как на ниве переделать генератор на верх. картинка dc30bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Важный момент! Болты выкручиваются без особых проблем. А чтобы и шпильки выкрутить без проблем, накрутите две гайки! Не усложняйте себе установку, с двумя гайками выкрутятся на раз-два

Как на ниве переделать генератор на верх. ca30bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-ca30bc6s 960. картинка Как на ниве переделать генератор на верх. картинка ca30bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Мы же отвлеклись и забыли про прямую руку и про две гайки… Начали рассверливать…испортили шпильку…сломали сверло, которое осталось в теле шпильки… НЕ ПОВТОРЯЙТЕ НАШИХ ОШИБОК!

Как на ниве переделать генератор на верх. 3130bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-3130bc6s 960. картинка Как на ниве переделать генератор на верх. картинка 3130bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Штатный генератор в новый кронштейн не встанет! Нам этого и не надо, он старый и всего на 55А. Нам бесплатно подогнали новый генератор от Волги на 80А.

Как на ниве переделать генератор на верх. ed30bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-ed30bc6s 960. картинка Как на ниве переделать генератор на верх. картинка ed30bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Болты М6х25 не нашли, купили М6х30 и обрезали их до нужной длины. Собираем все комплектующие вместе.

Как на ниве переделать генератор на верх. 30b0bc6s 960. Как на ниве переделать генератор на верх фото. Как на ниве переделать генератор на верх-30b0bc6s 960. картинка Как на ниве переделать генератор на верх. картинка 30b0bc6s 960. Niva – это отличный отечественный внедорожник, который способен составить достойную конкуренцию современным джипам. ВАЗ 21214 получил прочный корпус, мощную силовую установку и надежную подвеску. Как и у любого автомобиля есть свои недостатки. К ним относится расположение генератора – агрегат установлен в нижней части кузова. При испытании на прочность по лесным и горным местностям в него попадают грязь, песок, вода. Еще один неприятный момент заключается в том, что на узел постоянно капает охлаждающая жидкость.

Перед окончательной сборкой и протяжкой кронштейна, проверьте соосность ремня на шкивах помпы, генератора и коленвала!

Ремень натягивать не стали, т.к. генератор под поликлиновый(ручейковый) ремень. Переход на поликлиновый ремень влечет за собой замену всех шкивов со всеми вытекающими последствиями и нюансами. О них расскажем в нашей следующей записи!

Не бойтесь полезных перемен, переносите генератор! И не повторяйте чужих ошибок! Эту запись сделали специально для этого, чтоб Ваша доработка прошла без заморочек и потери времени! Всем удачи и побед!

Источник

Вам также понравится

Дтож нексия 16 клапанов где находится

admin 0

Заехал в дом на ниве

admin 0

Дэу нексия н150 отзывы

admin 0

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
