Как натягивать ручник на ниве
Ручник на Шевроле Нива: для чего нужен, как подтянуть и заменить своими руками
Ручной тормоз относится к числу важнейших узлов автомобиля, от него зачастую зависит не только целостность машины, но и здоровье, а то и жизнь водителя. Ручник на Chevrolet Niva относительно прост по конструкции. Статья расскажет, как его отрегулировать и заменить, если это требуется.
Для чего нужен ручник на Шевроле Нива
Стояночный тормоз необходим, чтобы надежно удерживать автомобиль на месте во время краткосрочной остановки или длительной стоянки, что особенно важно на неровном грунте или дороге. Для неопытных водителей ручник станет незаменимым помощником при трогании в гору, он помогает не скатываться назад, а сразу начать движение вперед.
Если вам необходимо кратковременно покинуть машину, а глушить ее не хочется (например, утром, при прогреве), то использование стояночного тормоза обязательно, дабы заведенная машина не покатилась (незаведенная машина может стоять «на скорости»).
Также на склоне запрещено оставлять автомобиль без стояночного тормоза, во избежание создания аварийной ситуации. Стояночный тормоз обязательно должен быть в рабочем состоянии, отрегулирован и держать автомобиль на склоне, согласно рекомендациям, описанным в Руководстве по эксплуатации.
Еще одно, крайне важное его свойство – он поможет остановить автомобиль, если отказала основная тормозная система. В случае отказа основной тормозной системы (как правило, гидравлической или пневматической), необходимо плавно натягивать трос механического ручника, потянув его рычаг вверх, главное – не перетянуть и не пустить машину в занос. С механическим “ручником” это нетрудно, а вот с современными электронными – невозможно. Благо в Шевроле Ниве стоит механический стояночный тормоз и его настройка и регулировка выполняется вручную.
Регулирование стояночного тормоза
Как подтянуть ручник на Шевроле-Нива, учитывая, что ослабление его троса может грозить серьезными неприятностями? Прежде всего, разберемся в основных деталях стояночного тормоза.
Его устройство (основные детали):
Ослабление ручника в Шевроле Ниве проверяется следующим образом: требуется заехать на уклон и потянуть рычаг ручного тормоза на себя до упора. Если рычаг произвел 5-7 щелчков и при этом надежно зафиксировал автомобиль – значит, регулировать его не нужно. А если щелчков было больше, а машина по-прежнему не зафиксирована – значит, второй трос необходимо подтянуть.
Делается это так:
Внимание! Нормальной настройка и работа стояночного тормоза считаются, если рычаг затянут на 5-7 щелчков и при этом надежно фиксирует колесо (проверить это можно, выехав на склон). После того, как рычаг ручного тормоза опущен в крайнее нижнее положение, при прокручивании заднего колеса нет посторонних звуков.
Этапы демонтажа ручного тормоза и его замена
Ручной тормоз Нивы-Шевроле механизм относительно несложный, его можно самостоятельно не только отрегулировать, но и заменить. Замена стояночного тормоза производится при чрезмерном его растягивании, когда его натяжка уже не дает положительного эффекта, то есть подтягивать трос бесполезно.
Для демонтажа стояночного тормоза понадобятся: ключ на 8, на 13, пассатижи, клещи “кобра”:
Собирают в обратном порядке. Меняют, в основном, второй трос, он больше подвержен внешним воздействиям и растягиванию, поэтому первый трос снимают крайне редко.
Замена колодок
Стояночный тормоз на Шевроле Нива может плохо работать не только по причине растягивания троса, но и в результате износа задних тормозных колодок системы. Если причина плохой работы в этом – меняют колодки самостоятельно.
Перед снятием колодок отсоединяют трос стояночного тормоза. Для этого, с помощью пассатижей отсоединяют возвратную пружину от ее крепления под днищем автомобиля. Отпускают контргайку, откручивают ее и натяжную гайку, снимают направляющую. Вынимают наконечник троса из кронштейна расположенного на днище, затем ключом на 8 откручивают болты, которые удерживают оболочку троса на тормозном щите и снимают его. Аналогичную последовательность проделывают на другой стороне.
Снимают стяжные пружины с колодок, серьгу, которая предназначена для регулировки зазоров, и после этого выполняют замену старых колодок на новые.
Вывод
Игнорировать неполадки стояночного тормоза нельзя ни в коем случае. Как уже упоминалось в начале статьи, исправный ручник может сохранить ваш автомобиль, здоровье, или даже жизнь. При желании и наличии соответствующих навыков самостоятельная регулировка и замена ручного тормоза не составят труда.
Как подтянуть ручник на Шевроле Ниве?
Задние тормоза Нивы Шевроле барабанные, а значит, процедуры подтяжки ручного тормоза нужно производить почаще. Сегодня разберем, как это сделать.
Когда нужно подтягивать ручник?
Однозначного ответа на этот вопрос нет, но есть действующие нормы в России. На Ниве Шевроле ручной тормоз должен обеспечивать неподвижное состояние автомобиля на уклоне в 23%. В идеале — все 30%. При этом должно быть около 4-5 щелчок рычажка.
Где найти такой уклон? В любом гаражном кооперативе есть эстакады и как правило, на них уклон именно в 30%. Заезжаем на авто на эстакаду, поднимаем рычажок на максимум при минимуме усилий. Если машина покатилась, ручник нужно подтянуть. Кроме того, правильно подтянутый ручной тормоз с неизношенным тросом должен срабатывать без лишних усилий.
Как подтянуть ручник на Ниве?
Заезжаем на эстакаду, яму или подъемник. Устанавливаем автомобиль неподвижно, а сами спускаемся вниз. Там мы увидим это:
Скоба в виде полумесяца удерживает трос, зафиксированный на двух тормозных механизмах задних колес. Посередине находится регулировочный штырь с резьбой, который при помощи гайки меняет свое положение, тем самым заставляя нажимом гайки двигаться эту скобу.
Если гайку закручивать — то она будет натягивать ручник, если откручивать, то отпускать. Нам нужно натянуть. Вооружаемся двумя ключами на 13 и любым зажимом, например таким:
Вначале ключом ключами на 13 нужно расконтрить регулировочную гайку. Удерживаем регулировочную гайку, а вторым ключом отворачиваем контргайку.
Теперь зажимаем регулировочный стержень, а гайку, которую держали теперь закручиваем на несколько оборотов:
После этого подожмите регулировочную гайку контгайкой и попробуйте толкнуть автомобиль. Затяжка должна быть такой, чтобы колодки не зажали барабаны при отпущенном состоянии ручника. Если машину толкнуть не удается. Повторите процедуру, но регулировочную гайку слегка открутите. После этого проверяем машину на уклоне.
Если ручник больше не протягивается или поднимается с большим усилием, трос необходимо заменить.
Chevrolet Niva RAMMSTEIN › Logbook › Замена переднего троса привода стояночного тормоза
В позапрошлом году, перед поездкой в Крым, я менял задний трос ручника на шниве, ставил типо фирмы AT (Чехия). После установки, через неделю, ручник перестал держать, так и ездил я без стояночного тормоза почти 2 года. А тут у нас недавно снег перед домом почистили так, что машина стоит под уклоном и постоянно катится в сторону ворот. И чтоб она не скатывалась — решил все таки починить ручник😄 Заказал в магазе Max-avtohelp короткий передний трос ручника (Трос привода стояночного тормоза передний 2123-3508068 Шевроле Нива, ДААЗ), получил заказ и приступил к ремонту.
На рестаил шнивах меняется трос очень просто — откручивается крестовой отвёрткой два самореза подстаканника,
снимается пыльник ручника,

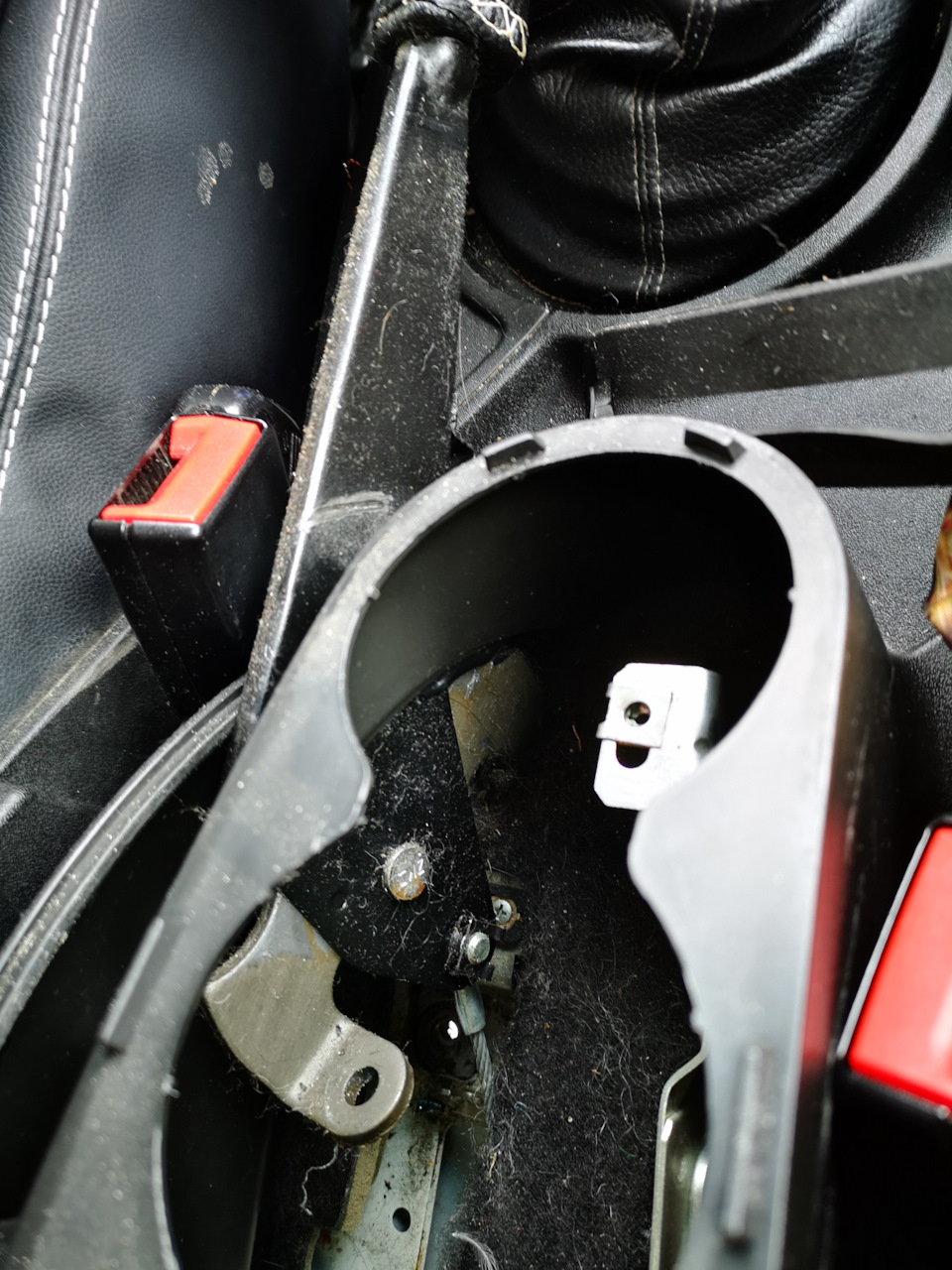

и вот он доступ к ручнику.
Далее залезаем под машину и отсоединяем задний трос от переднего. Так как у меня не держал ручник и резьбы уже на коротком тросике не хватало — то ездил с таким бутербродом из шайб😄
После того, как отсоединили длинный задний трос от короткого переднего — снимаем пыльник с короткого тросика, стягивая его в сторону резьбы. Садимся обратно в машину, берём головку на 13 с удлинителем и выкручиваем два больших болта, крепящих ручник к полу.

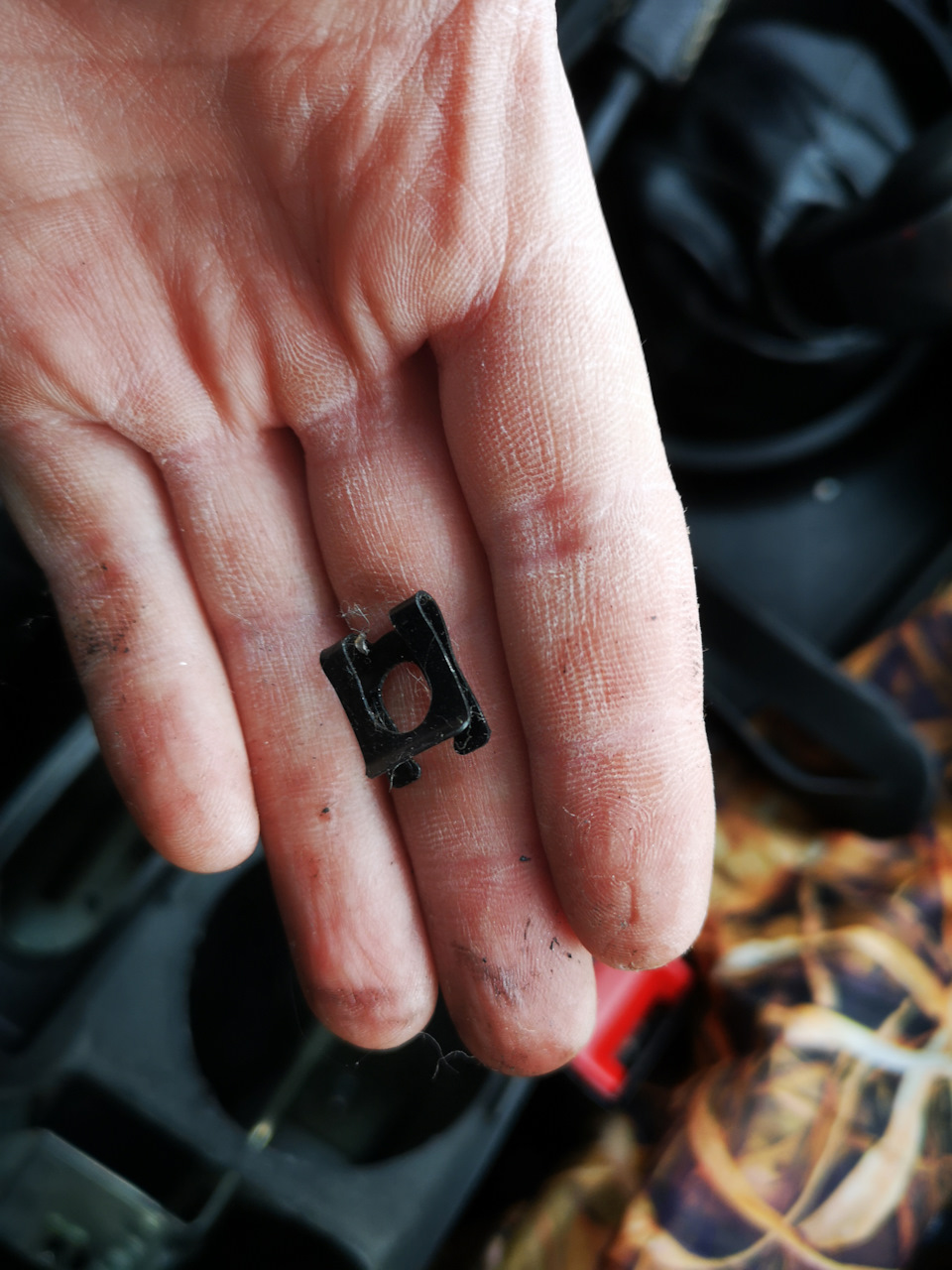

Вытаскиваем чуть ручник и плоской отвёрткой снимаем стопорную пластину, которая держит тросик.
После снятия пластины — вытаскиваем из ручника штифт, который стопорился пластиной,

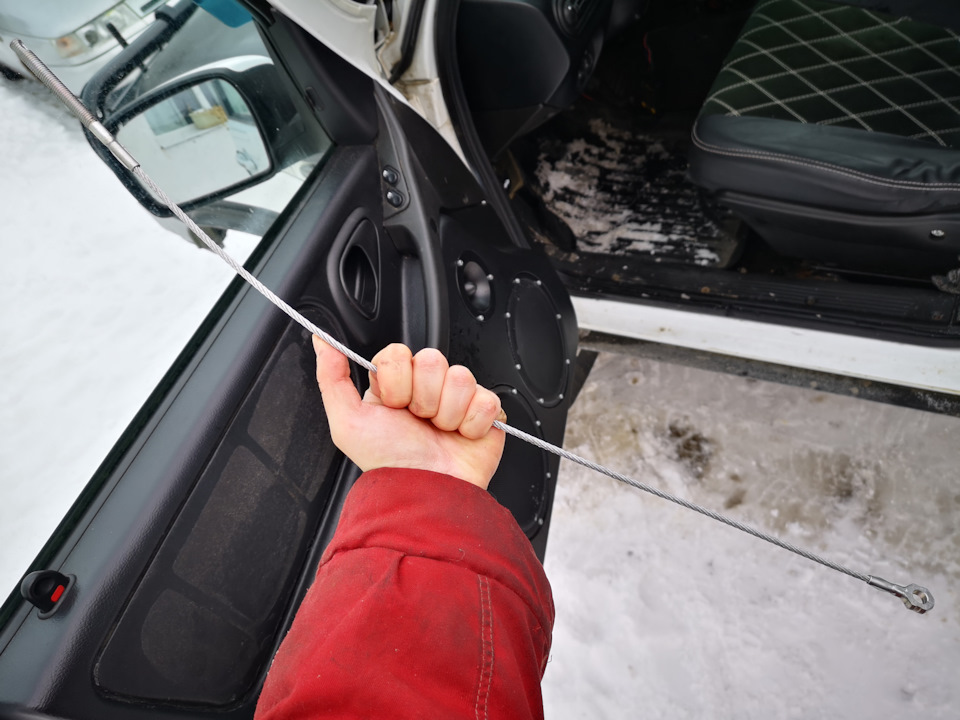

отсоединяем тросик от ручника, отводим ручник в сторону и вынимаем из туннеля старый тросик, потянув его в сторону лобового стекла. Сравнил старый и новый тросик — они одинаковы по длине, значит дело вовсе не в коротком тросике, а все таки задний трос ручника АТ оказался не качественным и придётся его менять. Просовываем новый короткий тросик из салона на улицу,
ложимся под машину, смазываем тросик вдшкой и натягиваем пыльник, и потом с помощью матов пытаемся установить этот пыльник на место, у меня это плохо получилось, я пыльник порвал… Ну а дальше садимся в машину и пытаемся совместить отверстие в кронштейн ручника, с отверстием кронштейна кнопки ручника, а так же с отверстием в полу, после того как все три отверстия совместились — берём магнитную указку и вставляем болт,
по другому его вставить никак, рука не проходит. Закручиваем два болта и дальше все собираем в обратной последовательности.
В итоге ручник у меня как не держал, так и не держит, но хорошо, что я предвидел такой исход событий и заказал ещё и длинный трос фирмы ДААЗ все в том же магазе😊
Конструкция и ремонт стояночного тормоза Нива Шевроле
Стояночный тормоз имеет механический привод от рычага 1 (рис. 1).
Через паз направляющей 7 проходит средняя часть заднего троса, натяжение которого регулируют гайкой, навинченной на резьбовой наконечник переднего троса.
Между направляющей 7 и регулировочной гайкой установлена распорная втулка 8.
На задних концах троса имеются наконечники, каждый из которых соединен с крючком рычага 11 ручного привода колодок.
Этот рычаг пальцем шарнирно прикреплен к тормозной колодке и верхней частью упирается в паз распорной планки 10.
В противоположный паз планки установлено ребро тормозной колодки.
Для чего нужен ручник на Шевроле Нива
Стояночный тормоз необходим, чтобы надежно удерживать автомобиль на месте во время краткосрочной остановки или длительной стоянки, что особенно важно на неровном грунте или дороге. Для неопытных водителей ручник станет незаменимым помощником при трогании в гору, он помогает не скатываться назад, а сразу начать движение вперед.
Если вам необходимо кратковременно покинуть машину, а глушить ее не хочется (например, утром, при прогреве), то использование стояночного тормоза обязательно, дабы заведенная машина не покатилась (незаведенная машина может стоять «на скорости»).
Также на склоне запрещено оставлять автомобиль без стояночного тормоза, во избежание создания аварийной ситуации. Стояночный тормоз обязательно должен быть в рабочем состоянии, отрегулирован и держать автомобиль на склоне, согласно рекомендациям, описанным в Руководстве по эксплуатации.
Еще одно, крайне важное его свойство – он поможет остановить автомобиль, если отказала основная тормозная система. В случае отказа основной тормозной системы (как правило, гидравлической или пневматической), необходимо плавно натягивать трос механического ручника, потянув его рычаг вверх, главное – не перетянуть и не пустить машину в занос. С механическим “ручником” это нетрудно, а вот с современными электронными – невозможно. Благо в Шевроле Ниве стоит механический стояночный тормоз и его настройка и регулировка выполняется вручную.
Замена короткого троса ручника нива шевроле
Вот не думал что на автомобиль российского производства, можно не найти запчасти в наличии, но ШНГ это отдельная песня. Прокатился по всем магазинам города, и везде где говорю что у меня стоит один трос как на 2106 или 2121, на меня таращат глаза и либо в тюхивают по 2 троса, либо пытаются продать от 21 нивы.
Еще неделю назад залит моторное масло в рубашку троса, и повесил так чтобы оно растеклось по всей длине. На третий день со второго конца рубашек закапало, значит все смазано как надо. Теперь трос не будет примерзать если вовнутрь попадет вода, да и гнить тоже. Так же подрезал пружинки на тросах, прием давний работал на девятке и на шестерке, почему бы не сделать и на ниве.
По замене все стандартно, вывешиваем мост, скидываем колеса, скидываем барабаны, а вот тут косяк. Старый хозяин оставил подарок, там где должно быть отверстие с резьбой для снятия барабана, торчит обломок болта, а одним болтом стянуть не получалось, пока не погрел газовой горелкой. При дальнейшем осмотре барабана нахожу второй косяк.
Трос отслужил 120 тысяч километров за 2 года 8 месяцев, что впринципе неплохо) Последние 2 недели ездил без ручника — непривычно как то, поэтому сегодня заменил старый уставший трос.Поскольку в би-би троса на шниву не было в наличии на тот момент — купил его у официалов за 400 рублей, в магазине он вышел бы рублей на 70 дешевле.Отдельное спасибо Ivanokk у, который поддерживал беседу в гараже и подливал свежий квас в кружку)
Сначала снимаем пружину и откручиваем контрогайку и гайку, которые натягивают трос. Снимаем шайбу и направляющую пластину. Если натяжная гайка не откручивается, а крутится вместе с передним тросом — WD 40 в помощь и удерживаем плоскогубцами передний трос.
Контрим, ставим пружину, радуемся работающему ручнику))
Стояночная тормозная система с механическим приводом действует на тормозные механизмы задних колес.
Стояночный тормоз имеет механический привод от рычага 1 (рис. 1).
Через паз направляющей 7 проходит средняя часть заднего троса, натяжение которого регулируют гайкой, навинченной на резьбовой наконечник переднего троса.
Между направляющей 7 и регулировочной гайкой установлена распорная втулка 8.
Рис. 1. Детали привода стояночного тормоза
На задних концах троса имеются наконечники, каждый из которых соединен с крючком рычага 11 ручного привода колодок.
Этот рычаг пальцем шарнирно прикреплен к тормозной колодке и верхней частью упирается в паз распорной планки 10.
В противоположный паз планки установлено ребро тормозной колодки.
Регулирование стояночного тормоза
Как подтянуть ручник на Шевроле-Нива, учитывая, что ослабление его троса может грозить серьезными неприятностями? Прежде всего, разберемся в основных деталях стояночного тормоза.
Его устройство (основные детали):
Ослабление ручника в Шевроле Ниве проверяется следующим образом: требуется заехать на уклон и потянуть рычаг ручного тормоза на себя до упора. Если рычаг произвел 5-7 щелчков и при этом надежно зафиксировал автомобиль – значит, регулировать его не нужно. А если щелчков было больше, а машина по-прежнему не зафиксирована – значит, второй трос необходимо подтянуть.
Делается это так:
Внимание! Нормальной настройка и работа стояночного тормоза считаются, если рычаг затянут на 5-7 щелчков и при этом надежно фиксирует колесо (проверить это можно, выехав на склон). После того, как рычаг ручного тормоза опущен в крайнее нижнее положение, при прокручивании заднего колеса нет посторонних звуков.
Как заменить трос ручника
Иногда регулировка ручного тормоза не приносит требуемого результата в связи с тем, что задний трос чрезмерно растянут. В этом случае единственным выходом из ситуации является замена троса ручного тормоза Шевроле Нива. Кроме того, менять тросик придётся, если он регулярно заклинивает в защитной оболочке или порвался вследствие износа. В случае когда во время внешнего осмотра вы заметили, что трос повреждён, тоже незамедлительно его замените — не рискуйте собственной безопасностью. Как выполняется замена троса, вы узнаете ниже:
После демонтажа установите новый задний трос ручного тормоза Нивы. Для этого также воспользуйтесь этой инструкцией, но все действия выполняйте в обратном порядке. И на этом замена троса ручника Шевроле Нива завершена, а напоследок не забудьте отрегулировать степень его натяжения. Важно также по завершении ремонтных работ смазать регулировочную резьбу на штоке, чтобы избежать проблем с откручиванием гаек во время очередной регулировки или замены.
Замена троса ручного тормоза нива Шевроле видео
Замена тросов «ручного» тормоза на Шевроле 410.Часть 1.
Chevrolet Niva замена задних тормозных колодок
Регулировка ручного тормоза НИВА. Сами натягиваем тросик ручного тормоза НИВЫ
Как поменять короткий трос ручника на Шниве?
Подтягиваю ручной тормоз Chevrolet Niva 4х4 Шевроле Нива 2016 года
Ремонт АВТО. Как смазать трос ручника
Шевроле Нива ремонт заслонки печки
Как самому смазать тросик ручника
Меняем трос ручника и вправляем бампер на Ниве #АвтоФормула 4х4
Главная » Выбор » Замена троса ручного тормоза нива Шевроле видео
Chevrolet niva | регулировка ручного тормоза | шевроле нива
Рубрика: Niva
27.06.2018 · : к записи Chevrolet niva | регулировка ручного тормоза | шевроле нива отключены · На чтение: 4 мин
Как подтянуть ручной тормоз на Chevrolet AVEO
Если вы относитесь ко второй категории автолюбителей и хотели бы узнать, как подтянуть или заменить ручник на Шевроле Нива, то материал этой статьи будет для вас полезен. Как выполняется замена троса, вы узнаете ниже: Тормозные колодки — представляют собой дугу подложкусо специальным слоем фрикционная пластинакоторый прижимается к колесному диску, и тем самым блокирует колесо.
Повторите попытку позже. : 19 мая г. Регулировка стояночного тормоза (ручника) на автомобиле Шевроле Нива…
Рычаг ручника — служит для передачи усилия человеческой руки исполнительному механизму, который, в свою очередь, воздействует на тормозные колодки для блокировки задних колёс. Для чего нужен ручник на Шевроле Нива Стояночный тормоз служит для:
В противном случае регулировку повторите. Автотовары Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.
После этого опускаемся в смотровую яму, и приступаем к регулированию натяжения троса.
Необходимо гаечным ключом на тринадцать открутить сначала контргайку, а затем приступать к затягиванию основной регулировочной гайки, при этом считая количество сделанных оборотов.
Подтянуть трос на три-четыре оборота гайки, после чего необходимо выжать рычаг и проверить, на каком щелчке ручник держит колеса в неподвижном состоянии.
Работа ручника считается нормальной, когда блокировка колес происходит на пятом щелчке. Блокирование колес проверяется путем попытки сдвинуть автомобиль с места.
После того как трос отрегулирован, необходимо подтянуть контргайку до упора к основной гайке, и после этого ручной стояночный тормоз можно считать исправным. Для полной убедительности, необходимо заехать на склон 25 градусов, и поставить авто на ручник.
На пятом щелчке ручник выполняет свою функцию — держит авто в неподвижном состоянии. Задние колеса необходимо снять, чтобы добраться до тормозных колодок. Добравшись до колодок, необходимо отсоединить оба троса, которые соединены с рычагами привода тормозных колодок. На рисунке 1 изображено основные составляющие стояночного тормоза Шевроле Нива.
Детали стояночного тормоза Шевроле Нива.
Ручник или рычаг, которым приводится в действие тормозная система. Кнопка на торце ручника, способствующая снятию автомобиля с тормоза. Его назначение заключается в предотвращении самопроизвольного движения транспортного средства во время стоянки или временной парковки с работающим двигателем.
Но также ручник может заменить основную тормозную систему в случае её отказа, что позволяет безопасно добраться до места ремонта. Пользоваться ручным тормозом приходится довольно часто, поэтому его трос и тормозные колодки подвержены интенсивному износу.
Как результат, автовладельцам со временем приходится принимать меры по регулировке системы или замене её отдельных деталей. Если одни для этого обращаются в автомастерскую, то другие предпочитают проводить ремонтные работы самостоятельно.
Нива. Вот и ручник!
Если вы относитесь ко второй категории автолюбителей и хотели бы узнать, как подтянуть или заменить ручник на Шевроле Нива, то материал этой статьи будет для вас полезен.
Конструкция стояночного тормоза Шевроле Нива мало отличается от аналогичных систем у других легковых автомобилей Конструкция стояночного тормоза автомобиля Шевроле Нива довольно простая и мало чем отличается от аналогичных систем у других легковых транспортных средств.
10.11. Регулировка ручного тормоза
Она состоит из таких основных частей: Рычаг ручника — служит для передачи усилия человеческой руки исполнительному механизму, который, в свою очередь, воздействует на тормозные колодки для блокировки задних колёс.
Трос привода ручного тормоза — твердосплавная, изготовленная специальным образом стальная проволока, которая проходит под днищем транспортного средства и приводит в действие тормозные колодки задних колёс. Тормозные колодки — конечные элементы тормозной системы, изготовленные из фрикционных материалов.
Прижимаясь к тормозному барабану или диску, они обездвиживают колесо. А также в состав ручной системы торможения входят такие функциональные элементы, как распорная втулка, рычаг привода тормозных колодок, пружина, защитная оболочка заднего троса, чехол переднего троса ручного тормоза, храповый механизм рычага. В случае же, когда вы потянули на себя рычаг ручника на семь щелчков храпового механизма и более, но машина всё равно скатывается, вывод следующий: В такой ситуации требуется регулировка ручного тормоза Шевроле Нива.
