Daewoo Matiz «уже НЕ сток» › Бортжурнал › Замена ремня ГРМ 0,8 л.
Приветсвую коллег матизоводов!
Поехал менят ремень ГРМ и хочу поделиться своими впечатлениями.
Сразу скажу, что поменяв ремень, обрел бесценный опыт.
Весь процесс описывать не буду, есть хорошая статья
Опишу как всегда свои ощущения и состояние деталей.
Начнем процесс снятия ремня.
У меня матиз без кондея и гура, так что мне немного проще.
Для начала необходимо ослабить болты крепления генератора, чтобы снять ремень со шкива коленвала.
Болты как правило немного закисшие и есть риск их сорвать.
На обратном пути я их смазал старой отработкой.
Далее началось самое интересное, откручивание болта шкива коленвала, если кто-то знает как это сделать в одиночку, напишите.
Хорошо, что я приехал не один и товарищ держал маховик, а я крутил болт. Вам понадобится как минимум 3х20 см удлинителя и вороток с длиной желательно от 40 см(в засимости от мышечной массы)))
Ремень и ролик извлечены.

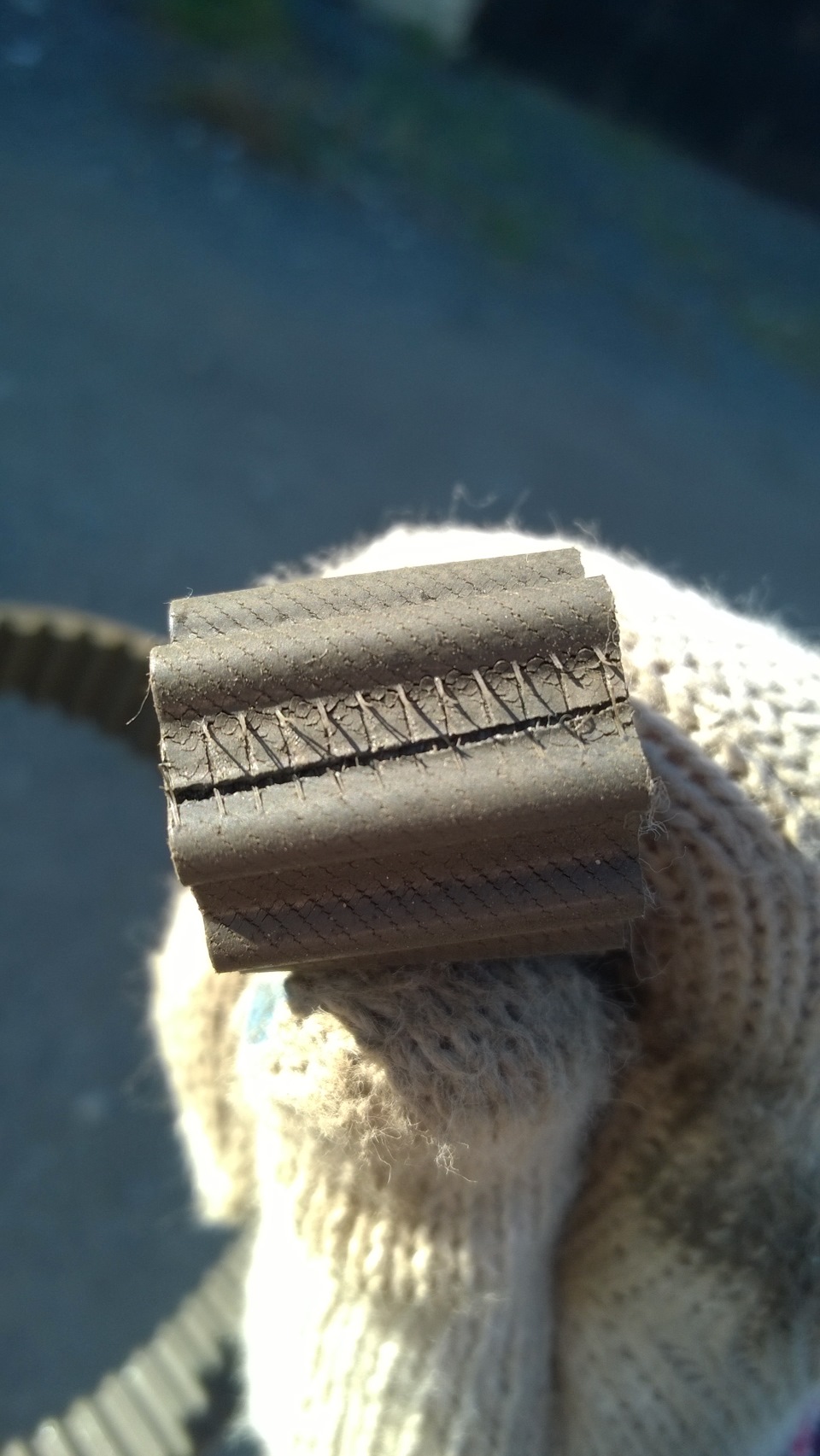

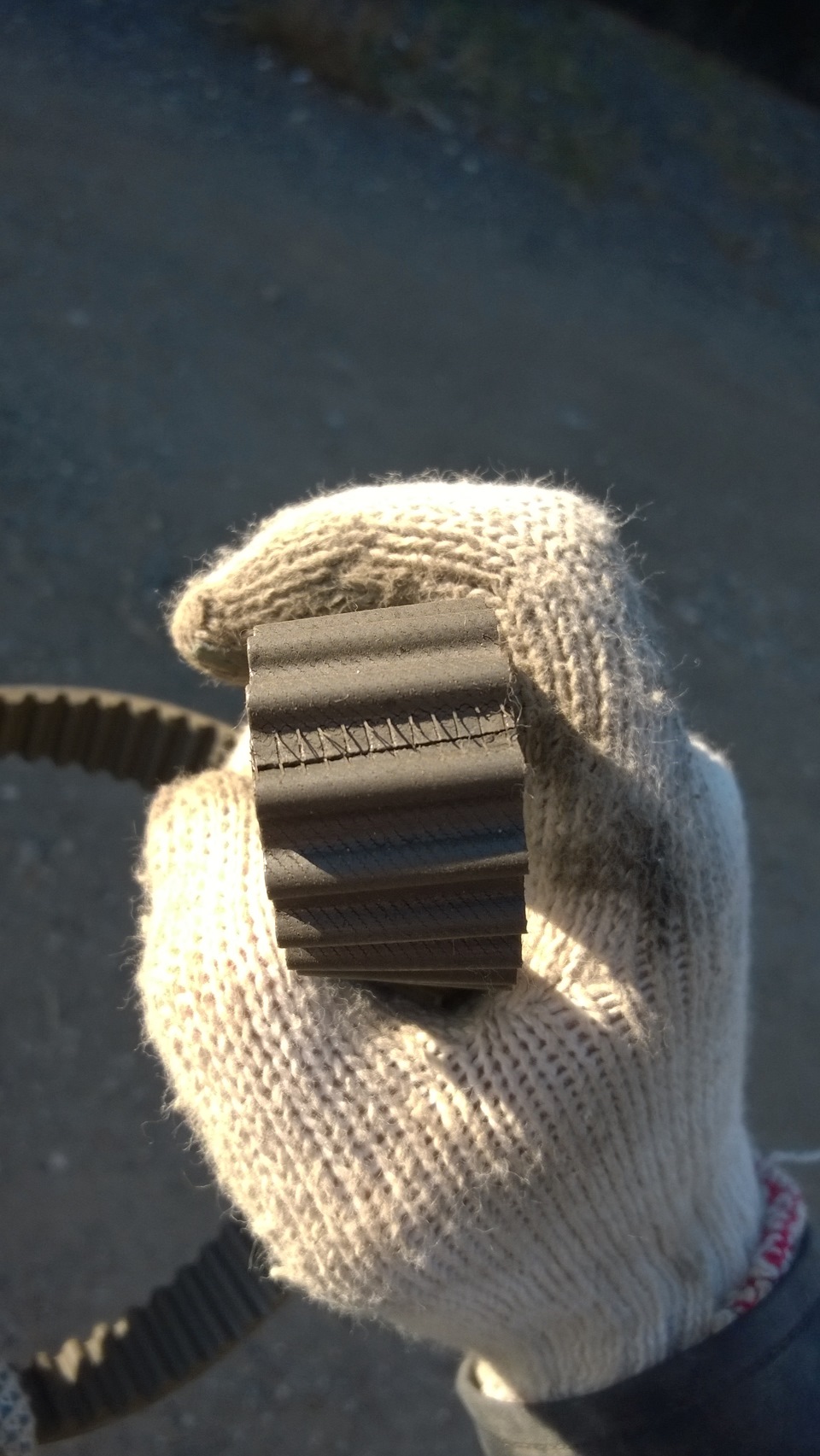

Пробег 38000, на ремне обнаружил небольшой разрыв корда, снаружи ничего не было видно.
Заметил, только сняв ремень.

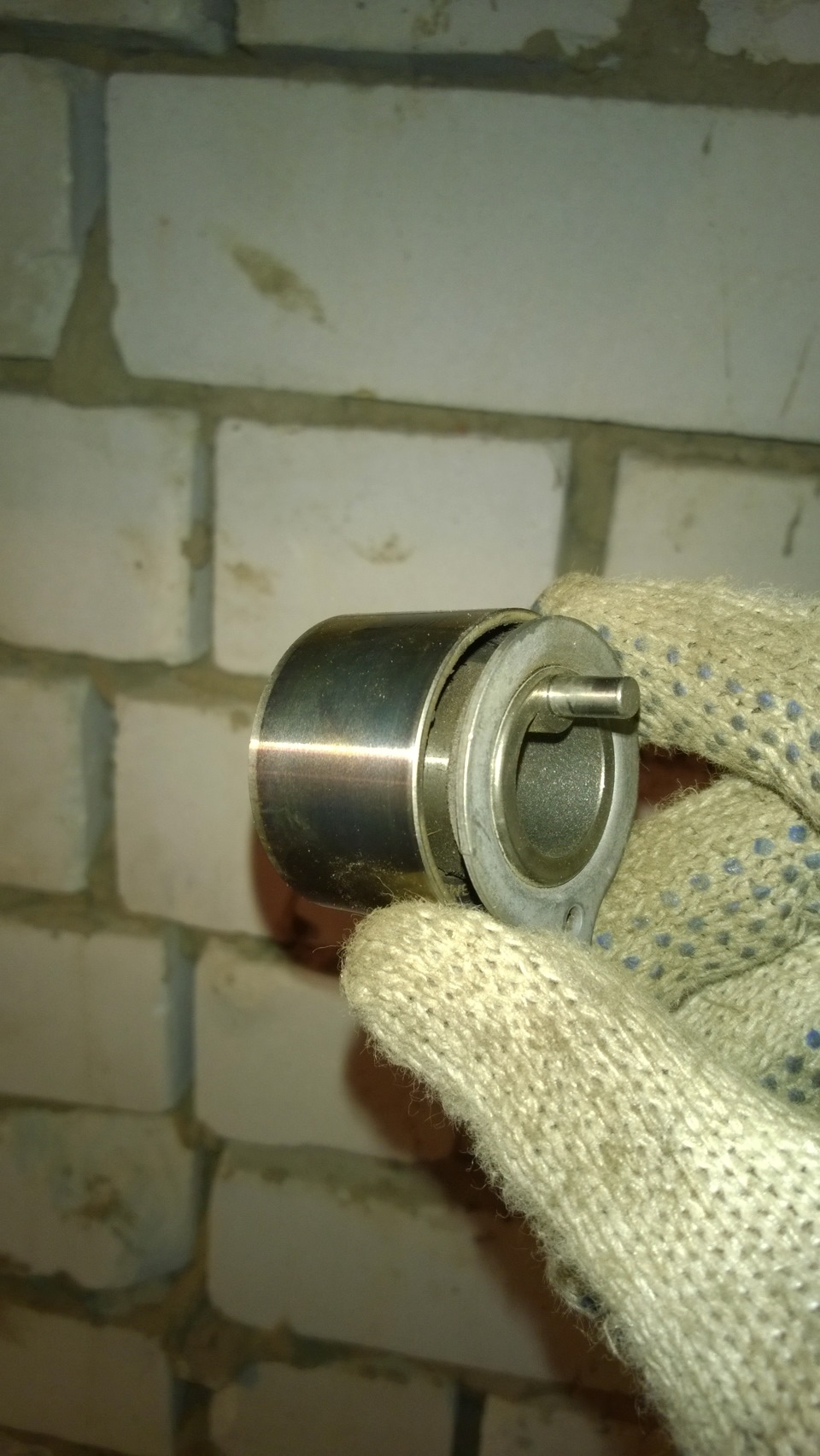

Ролик немного люфтил и на нем были видни видимо следы перегрева. Вращался он ну очень легко.
По советам многих решил поменять сальник коленвала. По моим ощущениям он отходил бы еще как минимум столько же, резина была еще эластичная. С переделанной вентиляцией картера проблем с «выдавливанием» сальников быть не должно.
Сальник по-хорошему не вынулся, по рекомендации «за рулем» просверлил аккуратно 2 отверстия в сальнике, закрутил саморезы и выдернул его. Главное потом убрать оттуда всю стружку)))
Сальник распредвала менять не стал.
Далее осталось одеть и натянуть ремень.
Вопрос: кто как натягивал ремень? Можно ли его перетянуть?
Я провернул коленвал, сверил метки. Далее выбрал то положение коленвала в котором ремень максимально натянут и пружина ролика максимально растянута. Затянул болт крепления ролика.
Ремень тоже нужно одевать с помощником, распредвал того я гляди норовит провернуться.
Результат: Ремень с усилием проворачивается на 90 градусов с длинной стороны.
Все собрал, завел. Мотор работает, но звук ролика немного остался, он просто немного поменял тональность.
Есть версия, что звук пропадет после того, как подшипник прикатается.
На второй день звук стал тише.
Попутно снял бампер и установил туманки. Подключить еще не успел, это будет уже тема другой статьи.
defender1985 › Блог › Правильный способ откручивать/закручивать болт шкива коленвала.
Сам по-себе ремонт и обслуживание авто, в конечном итоге сводится к откручиванию закручиванию болтов и гаек. Казалось бы все просто… Но, может стать камнем преткновения для многих.
Есть много способов и описаний, как это сделать в конкретном случае, для данного автомобиля. При помощи стопоров, различных приспособ, передачи и тормозов, стопорения тормозного диска, стартером и т.п. И еще куча разных ситуаций в определённых условиях, как это будет сделать удобнее и проще.
Тем не менее, все эти способы не универсальны, и нужно соображать «на месте» что лучше подойдет, и даже пробовать разные способы. При этом остается доля вероятности повреждения болта, механизма грм, других механизмов, рук и нервов либо инструмента.
Могу привести вам пример на каждый из способов, когда он не сработает (за исключением спец инструмента для конкретных шкивов)
Что касается пневмоинструмента, то сразу предостерегаю Вас, что далеко не всегда он берет «нормальные» шкивы с затяжкой так 200-300, бывает и больше. А точнее помогает, примерно, 50/50 Так же после затяжки пневмоиструментом, приходится протягивать вручную в любом случае, т.к. операция ответственная, требует соблюдения регламента. Единственный «берущий» инструмент это дюймовый гайковерт (для грузового транспорта). Это настолько тяжелый и громоздкий «КОНЬ», что только и подходит для шкивов и колес от фуры, больше им никуда не подлезешь. Настолько силен, что раскачивает машину на подъемнике и трясет мастера, будто это калаш АК-47. Хотя бывали случаи, когда и он оказался слабоват.
Стопорение за верхнюю часть ГРМ (звезды/шкивы распредвала) — заведомо неправильный способ, даже не буду писать почему.
Итак, «самый верный» способ. Он не новый, и на авторство не претендую. Просто призываю взять на заметку, если вы в скором времени, намерены самостоятельно провести замену узлов ГРМ.
Оборачиваем шкив старым, поликлиновым ремнем (или родным, хотя он получит некоторые повреждения) как показано, а в свободный конец продеваем молоток, деревяшку, ключ, удлинитель, так чтобы его надежно заклинило в элементах подвески/ложерона/двигателя. По дереву ремень конечно хуже всего скользит. Ремень не порвется, его может только разрезать, если вы не плоско его установите.
Важные особенности (от себя)
— Не ставтье коленвал в ВМТ при откручивании/закручивани шкива. Рискуете погнуть клапана. Лучше выствлять 90 от ВМТ когда цилиндры будут «вровень-выпирать»
— Давить на трубу лучше вниз, раскрытой ладонью. Когда открутится или сорвется не позволит придавить пальцы.
— Удлинители (которых не мало ведь нужно одеть на вороток трубу 1.5 метровую) создают большое плечо и ведут к перекосу головки. Подставляйте домкрат к точке около шарнира воротка, как на рис. 3. Под углом перпендикулярным максимальному усилию. Таким образом будет компенсация усилия, и не будет перекоса головки. Вы сможете даже, взяться за конец трубы двумя руками, не контролируя шарнир воротка.
— Не нужен помощник, удерживающий тормоз или другой инструмент.
— Удерживать шкив самый верный способ, который избавляет от усилий другие элементы от проворачивания, нагрузки, повреждений, поломок, срезаний, не сбивается положение меток.
— Сам я не сторонник накидывать ремень, на какой-то из агрегатов, но многие так делают. Жалоб по этому поводу не припоминаю. Действительно, с учетом плеча усилие получается порядка 10 кг Тем не менее не советую так делать. Или, хотя бы выбирать «глухой» обводной ролик, который не дорого потом заменить.
Итак, в помощь вам хороший вороток, труба, ремень, домкрат ромбом. И не смотря на то, что все так выглядит просто и гладко, что то может пойти не так. 🙂 🙂 😀
Как видите усилие развиваемое таким способом вполне достаточное, при этом все под контролем. Никаких лишних травм и резких движений.
Школа авторемонта – Ремонт автомобиля своими руками
Как открутить болт шкива коленвала на автомобилях Daewoo Lanos, Daewoo Nexia, Chevrolet Lanos?
Для замены ремня ГРМ на автомобилях Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос) необходимо снять шкив коленвала. А, чтобы это сделать, придется открутить крепежный болт этого самого шкива. Вроде как и нет ничего сложного, но на самом деле это не так. И многие начинающие автомобилисты сталкиваются с фактом, что действуя по стандартной схеме, описанной в книге – “Фиксируем коленвал от проворачивания – включаем 4 передачу и тормозим автомобиль стояночным тормозом” или “Коленвал от проворачивания удерживаем, включив 1 передачу и нажав педаль тормоза”, сорвать с места болт не получается. Я так же, в статье по замене ремня ГРМ на Дэу Ланос и Дэу Нексия с двигателем объёмом 1.5 описывал процесс откручивания данного болта (можете прочитать в разделе “Описание замены” пункт №4). В идеале, конечно же все должно получаться. Но, на практике так получается не всегда. Возможные причины, почему болт коленвала стал таким “упрямым” – он мог прикипеть (приржаветь) или во время предыдущей замены ремня были значительно нарушены нормы его затяжки. То есть, вполне возможно, что человек, который перед Вами крутил этот болт, просто не знал, с каким усилием его следует затягивать и тянул его, что есть силы. Про динамометрический ключ он тоже скорее всего не слышал…. И вот, после деятельности такого богатыря, Вы и не сможете открутить болт шкива коленвала, используя описанные выше способы. А это, я уверен, заставит Вас сильно понервничать и вспомнить, насколько богат и прекрасен русский язык))). Думаю, что те, кто прошли через это, со мной согласятся. А те, кто только собирается приступить к работе или же уже
Берем большую отвертку, ключ на 14 и лезем под автомобиль. Если работаете на смотровой яме, то забраться под машину Вам будет не сложно. А вот, если решили сделать все “на земле”, то придется немного поползать, но перед этим постарайтесь всеми доступными средствами (снятое колесо, кирпичи, деревянные бруски и тд.) застраховать автомобиль от падения.
Дальше, если видите, что поддон двигателя Вашего авто металлический (стальной), то придется ключом на 14 открутить три крепежных болт защитного кожуха маховика (фото 1 и 2). После того, как кожух будет снят, вставляем отвертку между зубьев маховика, вплотную к блоку двигателя (фото 3). И, после этого, пробуем сорвать с места болт шкива коленвала. Если работаете в одиночку, то тогда следует отвертку подобрать подходящего размера, чтобы становилась плотно и не выпадала. Если есть помощник, то тогда все значительно проще))).
Владельцы автомобилей, где на двигателе стоит алюминиевый поддон (картер), смотрят фотографию номер 4. На ней хорошо видно куда Вы должны вставлять отвертку для фиксации коленвала.
Это все! Теперь я думаю, Вы сможете открутить крепежный болт шкива коленвала на автомобилях Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос) без лишних усилий и нервотрепки.
Напомню, что момент затяжки болта шкива коленвала автомобилей Дэу Ланос и Дэу Нексия – 95 Н·м с последующей, поэтапной дотяжкой болта на 30 и 15 градусов.
При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!
Понравилась статья? Поделись ею на своей странице!
Читайте также:
Комментарии
(
7
)
владик
Откуда такая информация? В книге по ремонту Дэу Ланос указан момент затяжки болта коленвала – 95 Нм+30 и 15 градусов. В интернете нашел данные с рекомендацией затяжки этого болта 104-128 Нм. Думаю, что 55 Нм будет недостаточно…
VAL
Сам занимаюсь авторемонтом, но не ходовкой. Хотя сталкиваться приходится постоянно. На данный момент впервые столкнулся с этой проблемой. Совет грамотный и технически продуманный.
kolya
Добрый день. Я так сделал и создал лишнюю проблему. При попытке отккрутить болт конец отверти отломался и застрял в маховике. Болт шкива так и не открутился. Для него нужен спец инструмент.
Ivan
18 июня 2019 22:22
#
Здравствуйте. Довольно странно вышло… Я, используя этот метод открутил уже сотни болтов шкивов коленвалов. Не только на Ланосе. И слава Богу ещё ни разу не сломал отвёртку! Возможно Вы использовали или слишком тонкую отвёртку, или отвёртку хрупкую, низкого качества. Других объяснений у меня нет.
5
dima
А когда вставляешь шкив там должен быть какой-то фиксатор?
Бауыржан
Спасибо за статью! Получилось благодаря вашему методу.

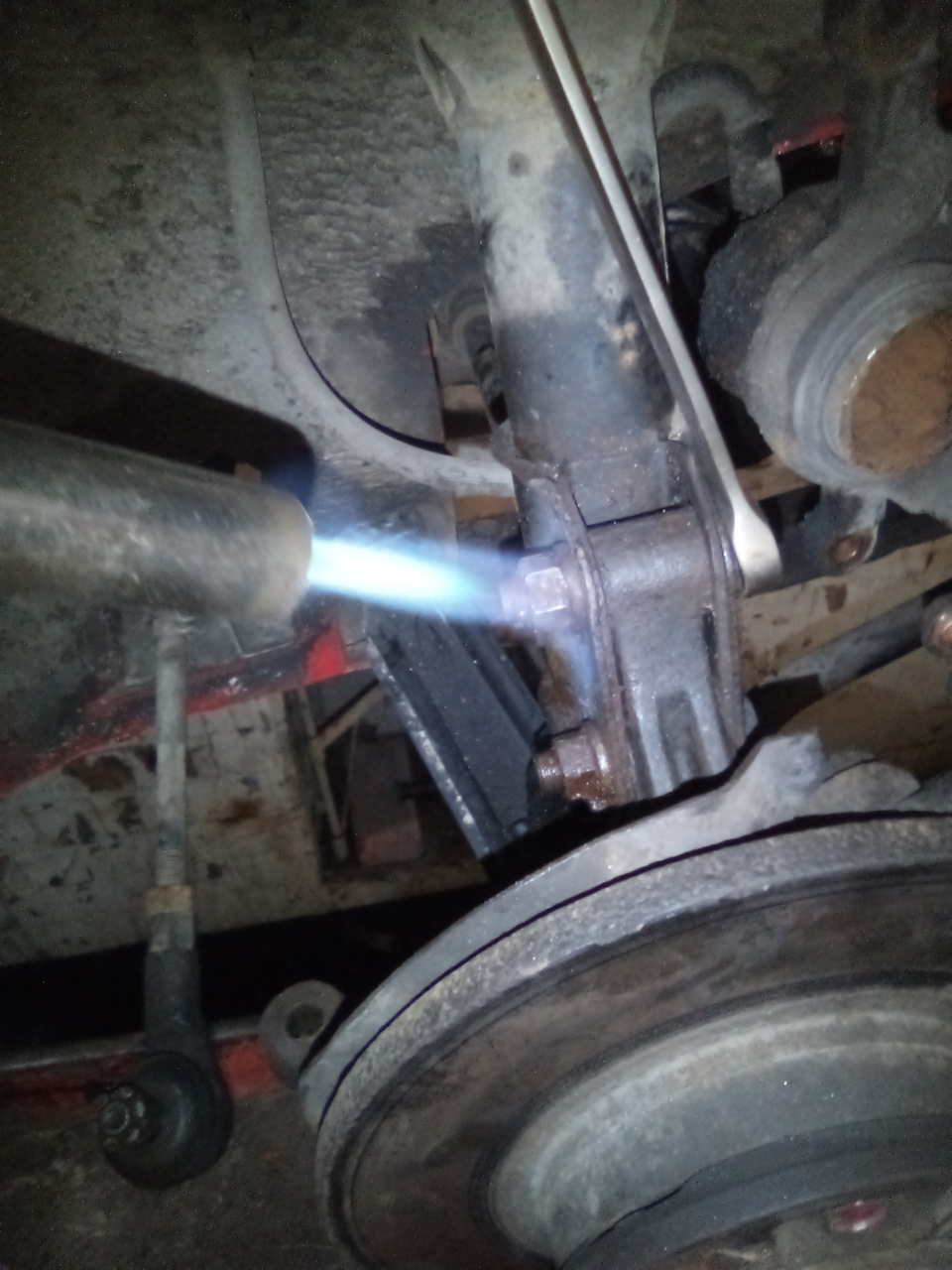

Daewoo Matiz Красная пуля › Бортжурнал › провернуло шпонку на шкиве
Всем привет! Давно ничего не происходило с Мотом, я уж было подумал, что это идеальная машина, если не брать в расчет, что она гниет не по дням, а по часам. И вот свершилось. на пробеге

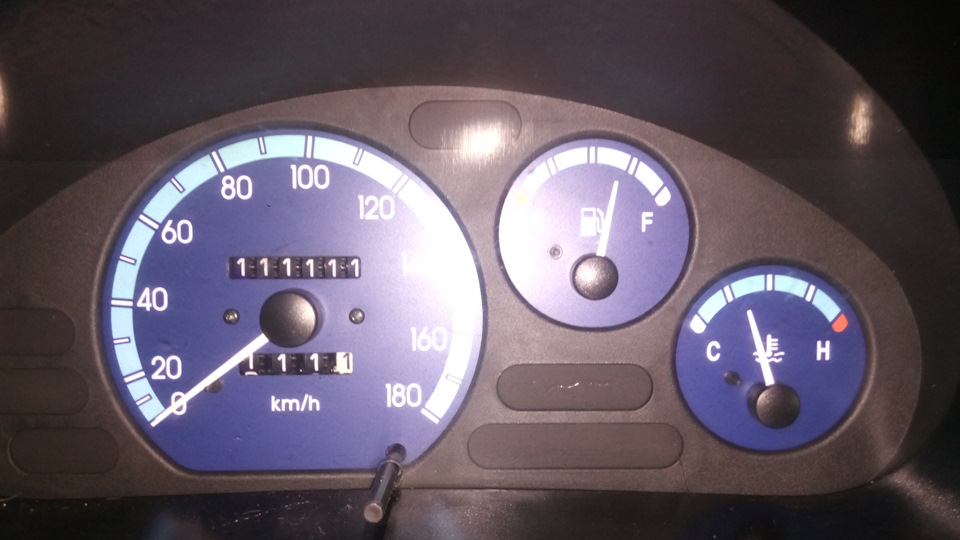

я больше чем уверен, что на этой машине не в первый раз эти цифры :)))
Вечером приехала любимая с работы и говорит, что на панели приборов квадратик красный загорелся с + и — и руль стал тяжело крутится. Спустился, завел, смотрю ремни на месте стоят, закрыл машину и пошел спать (утро вечера мудренее). Утром снял колесо и пластиковый чехол и

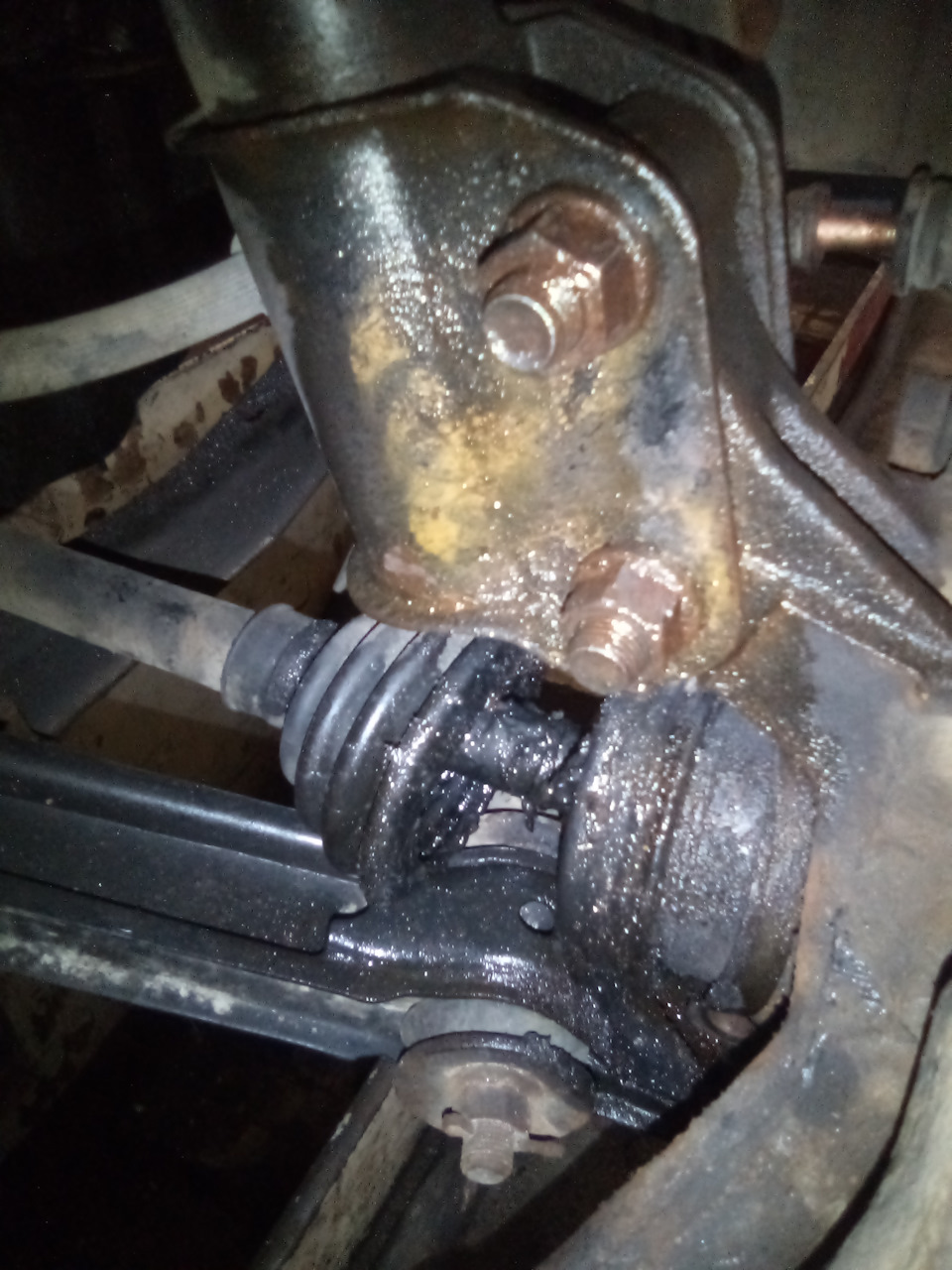

и плюс порвался в очередной раз пыльник шруса.

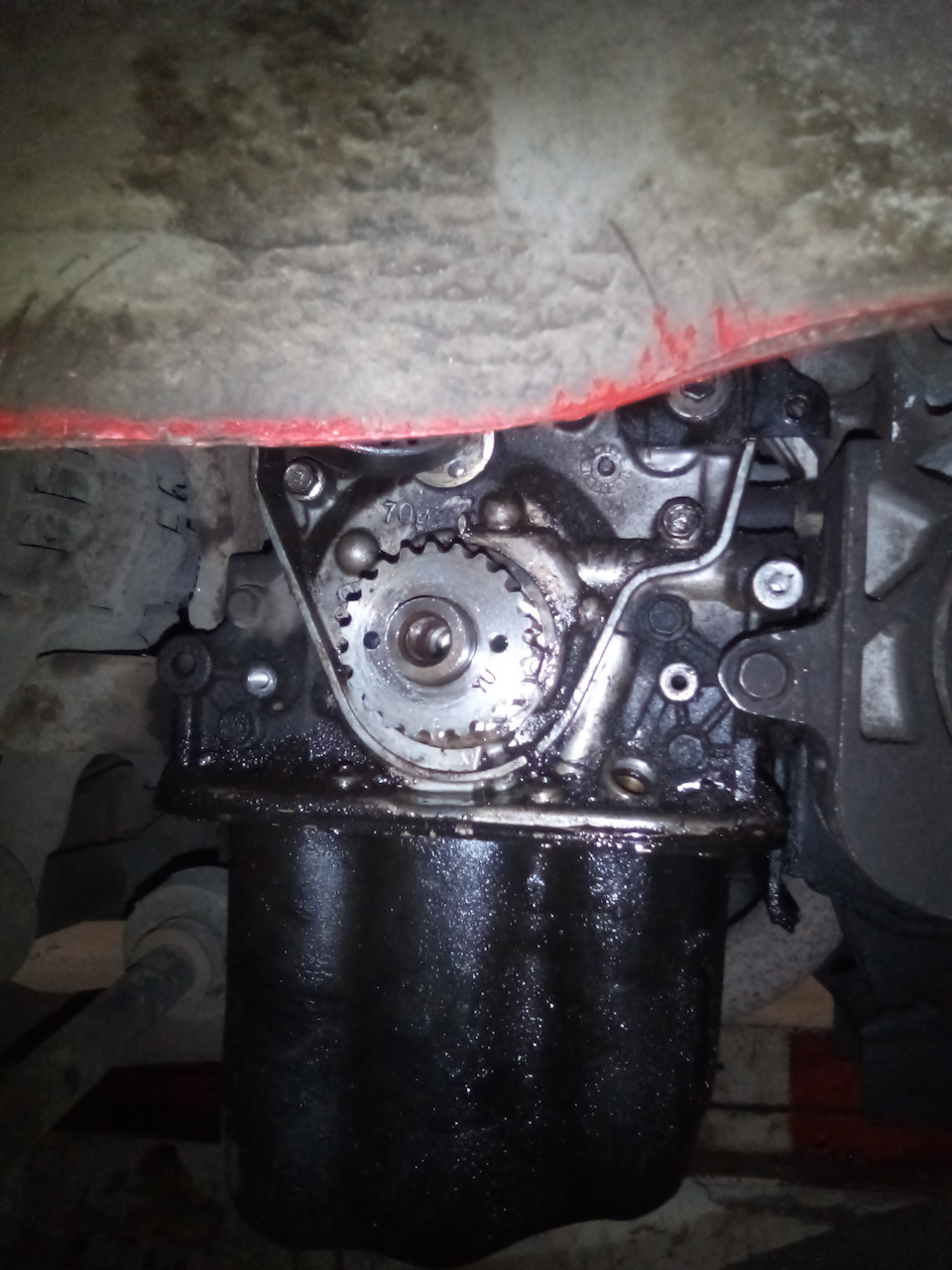

сальник коленвала сопливит, а ведь меня предупреждали, что зря его не поменял, при смене ремня ГРМ и чертова шестеренка тоже отказалась сниматься. Съемник не подлазил, погуглив на Драйве нашел интересное решение и сделал обратный молоток из подручных средств, пригодился даже старый шкив.

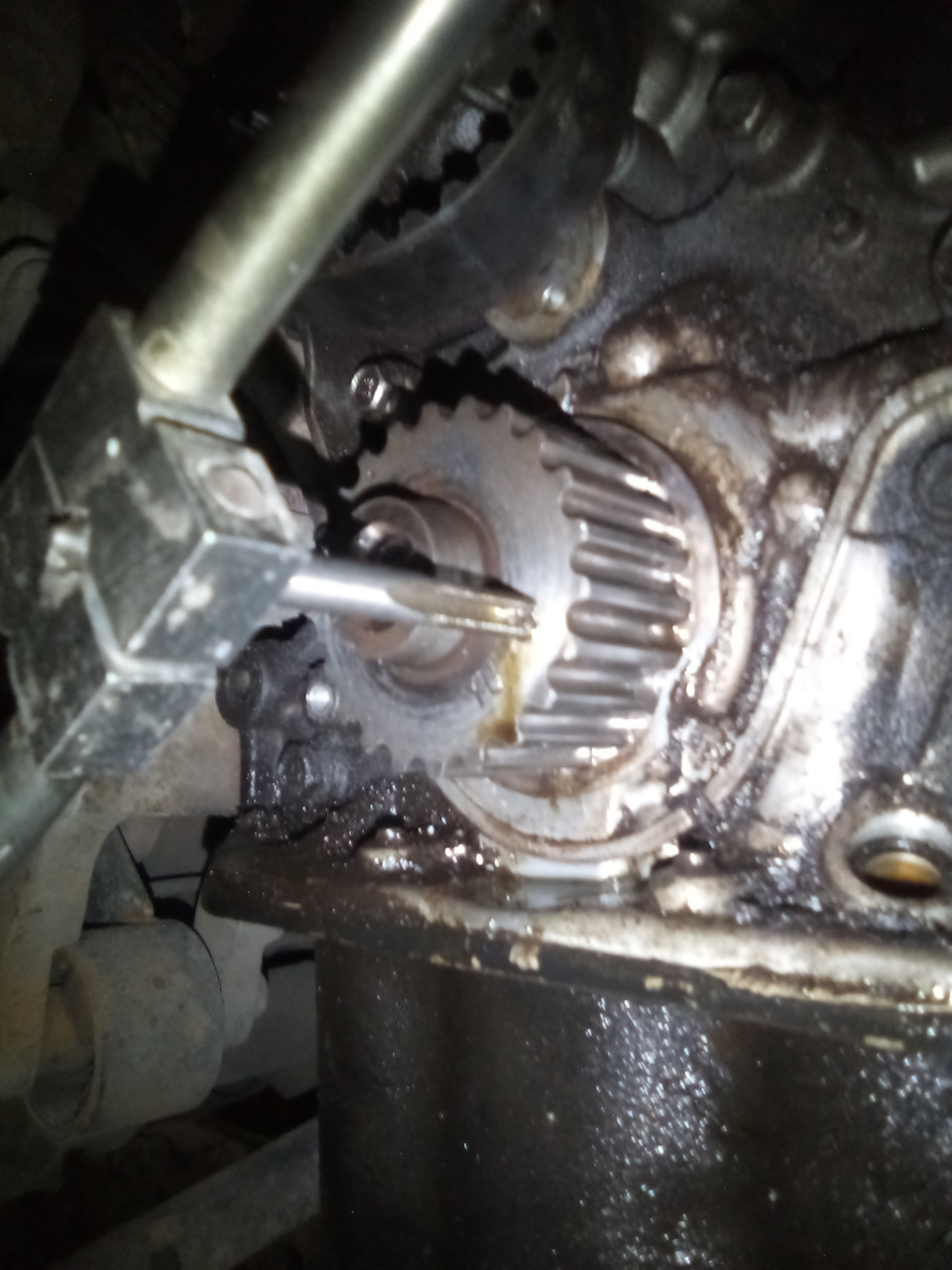

в шестеренке просверлил два отверстия

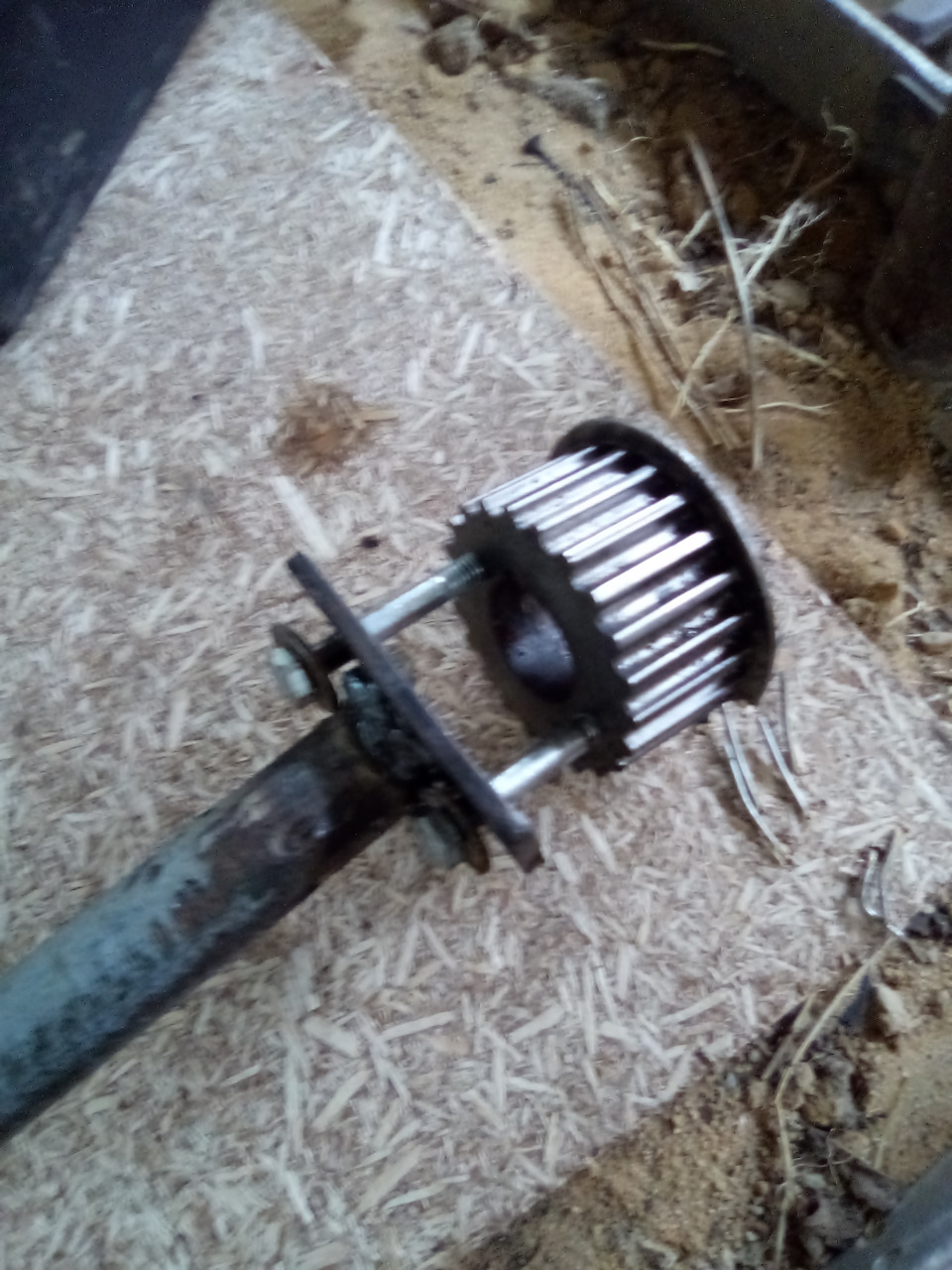

и даже с этим приспособлением шестеренка не хотела сниматься, минут пять долбил рука устала, а она ни на миллиметр не сошла, пришлось нагреть ее горелкой причем нагрев был минимальный, она была еле теплой но этого хватило что бы она слезла с трех ударов.

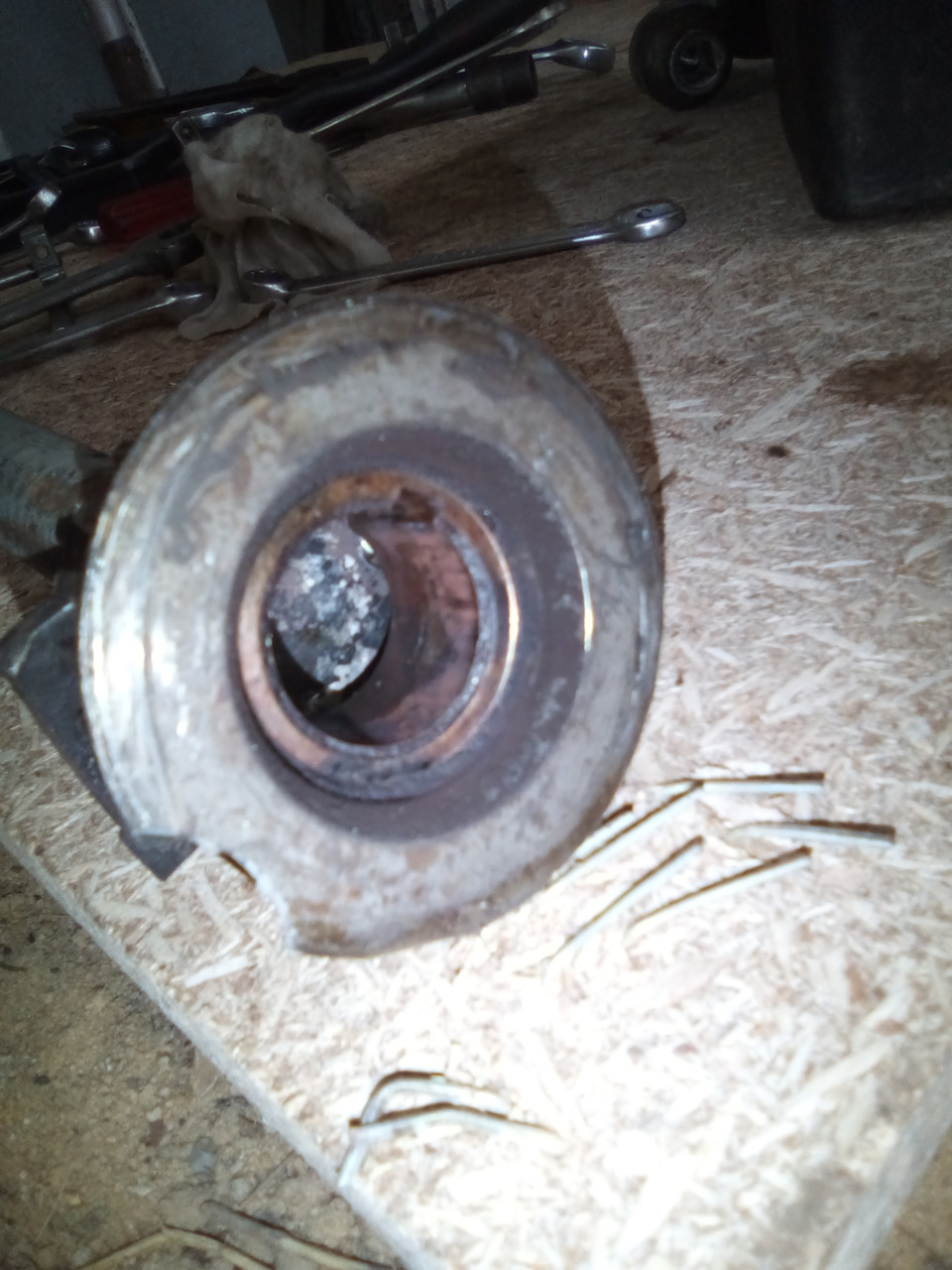

как оказалось шестеренка банально приржавела.

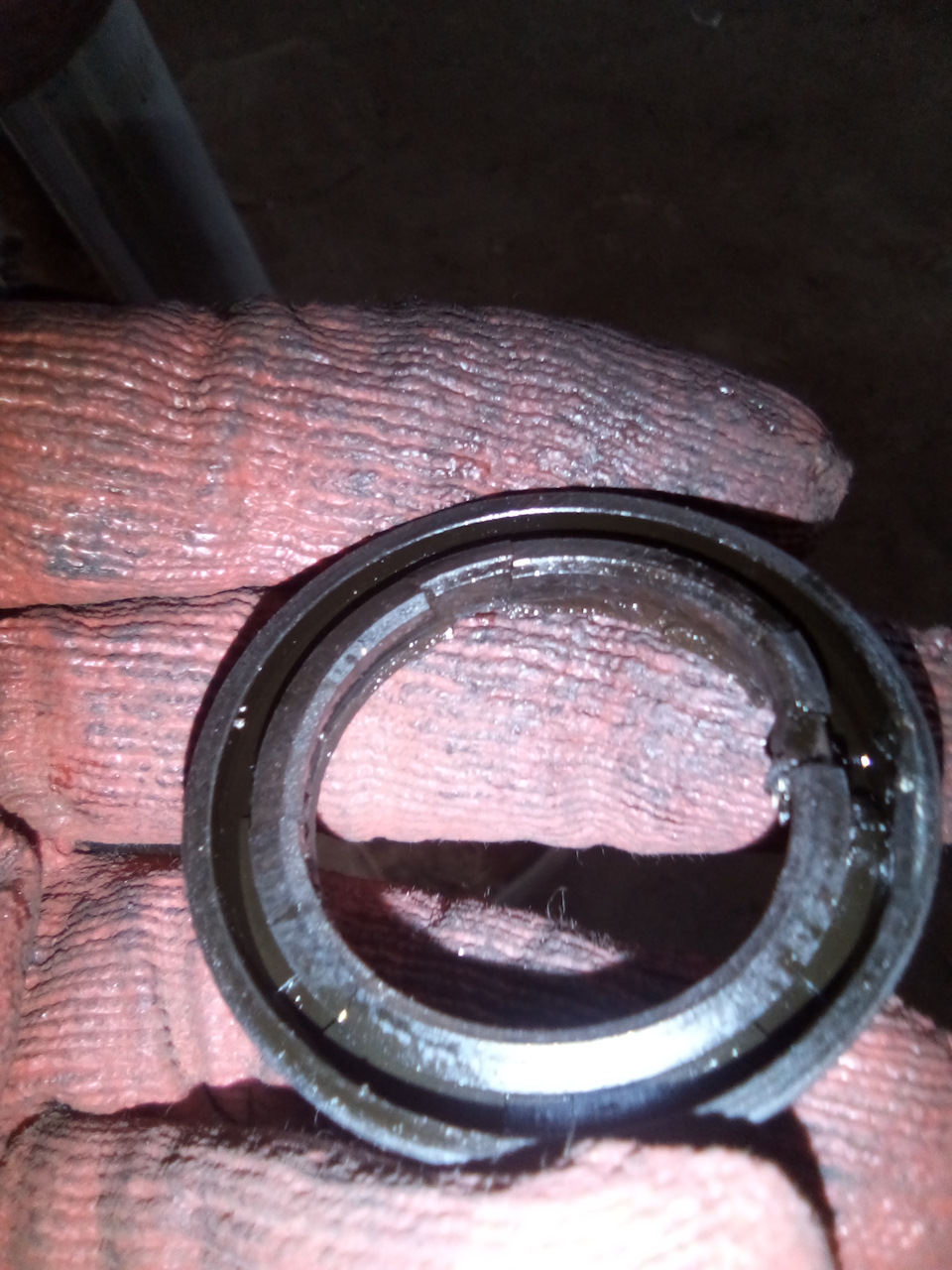

сальник за 12 лет стал пластмассовым и при небольшом усилии трескался

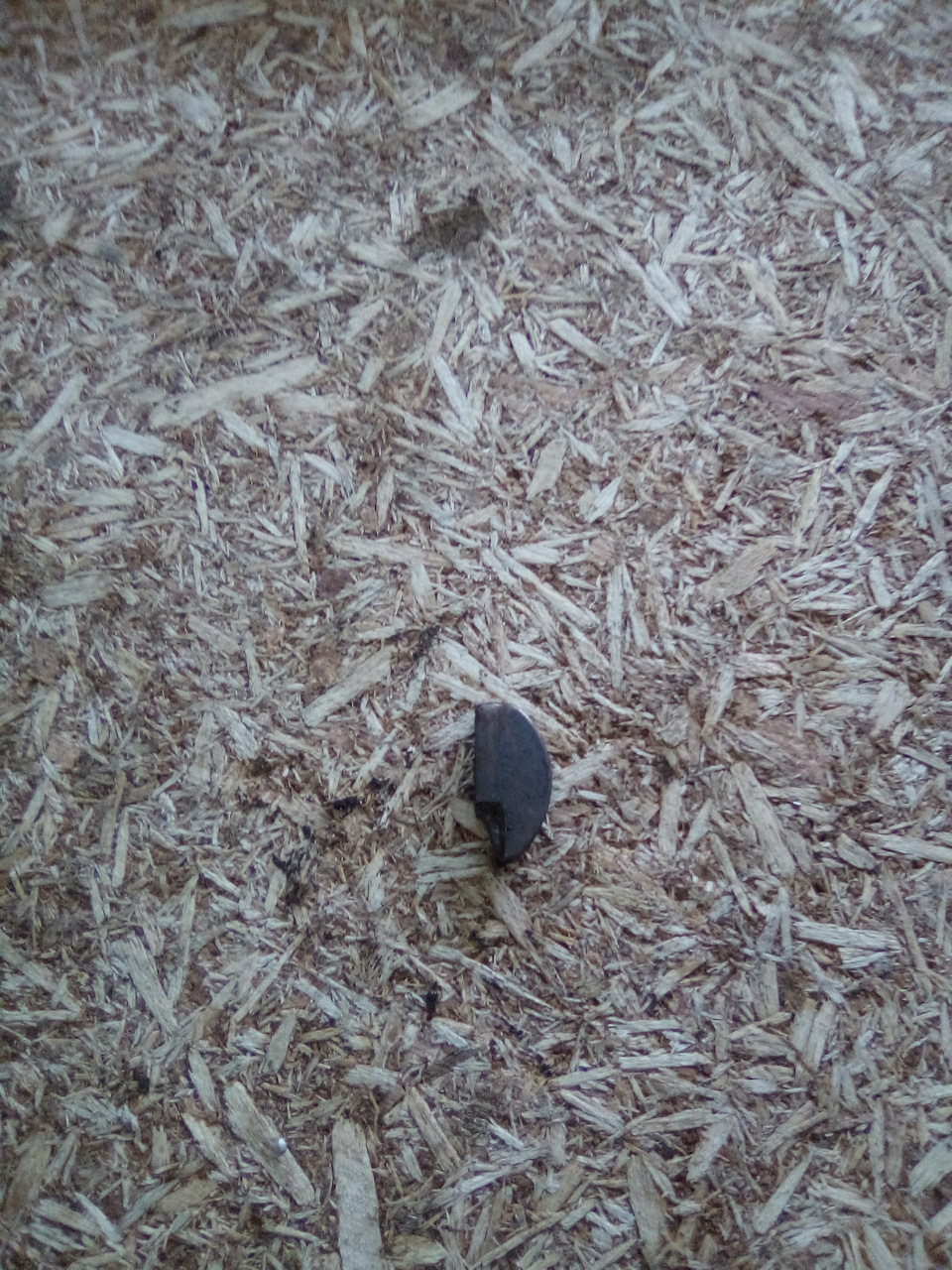

шпонку на мой взгляд можно было бы и побольше сделать она по 5 мм. на каждый шкив.
одним словом решил я усовершенствовать этот узел

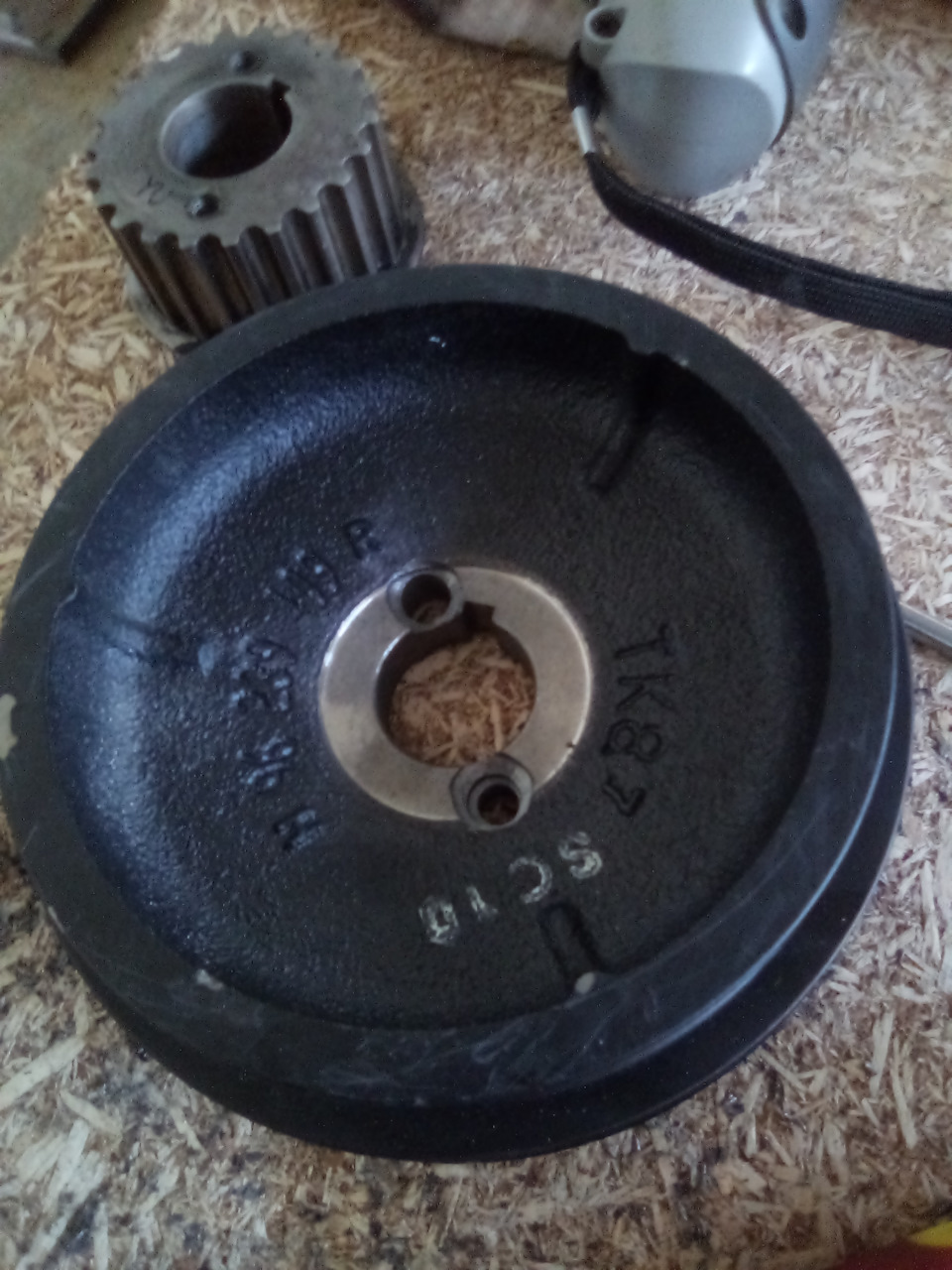

просверлил два отверстия в новом шкиве и банально прикрутил его к шестеренке, теперь точно не провернет. Хотя 52 л/с это вам не шутка :)))

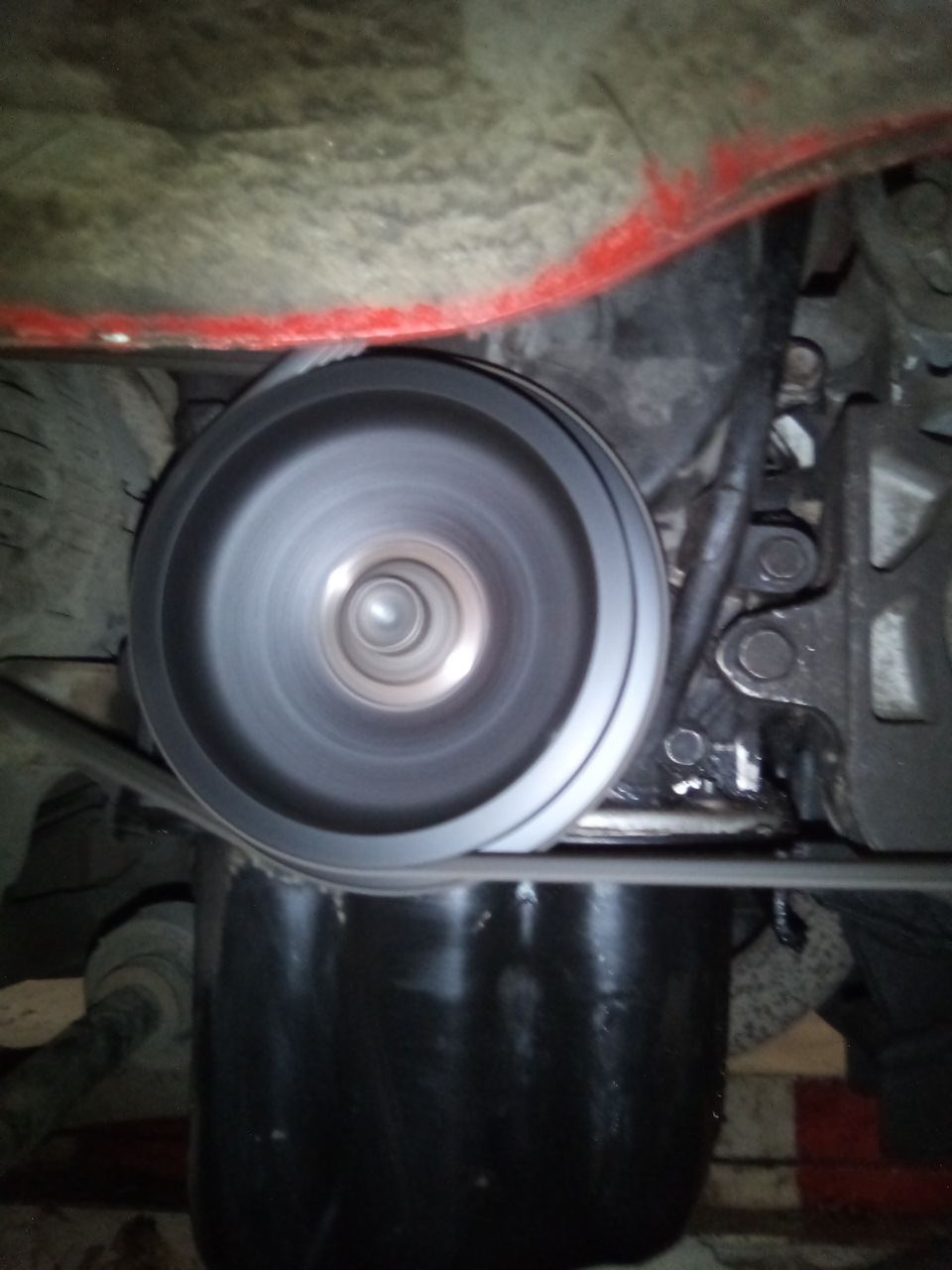

завел, двигатель работает ровно, вибраций нет, даже кажется что ровней чем на моей киа
Стустя месяц с Улыбакой все норм.
Всем спасибо, не переключайтесь.
И не забываем ставить
Меняем ремень ГРМ на Дэу Матиз 0.8 F8CV
Мы давно этого ждали и наконец то он к нам приехал, встречаем трех цилиндровый зверюга Daewoo Matiz, замена ремня ГРМ и ролика. Объем двигателя 0,8 литра, на спидометре почти 40000. Поскольку автомобиль был только что куплен, хозяйка решила перестраховаться и это правильно, ведь не кто не даст гарантии что на спидометре то что и в жизни.
Необходимый инструмент
Под капотом место очень мало и это единственная проблема. Для замены ремня ГРМ нам понадобится, три головки на 10, 12, 17 и такие же ключи. Также пригодятся прямые руки, зоркий глаз и примерно два часа свободного времени.
Для начала осмотрим зверюгу. Мне кажется, что дизайнеры делали его с какого-то героя японских мультиков.
Подготовительные операции
Что бы добраться до ремня ГРМ нам необходимо будет снять два ремня, генератора и гидроусилителя с кондиционером. Сначала ослабляем два болта на двенадцать крепящих насос ГУР. Один сзади.
Отодвигаем насос к блоку цилиндров и снимаем ремень. Далее ослабляем два нижних болта генератора.
Так же сдвигаем генератор к блоку и снимаем ремень.
Снимаем старый ремень ГРМ
Далее демонтируем верхнею крышку ремня ГРМ, отвернув четыре болта. Нижний левый открутить будет непросто, так как мешаются шланги и места очень мало, я раза три вспомнил маму всех узбеков пока его открутил.
Выставляем верхнею мертвую точку
Проворачиваем коленвал почасовой стрелки до совпадения метки на звездочки распредвала и защитном кожухе.
На нижнем кожухе ремня ГРМ и шкиве коленвала так же должны совпасть метки. Для удобства восприятия показано на снятых деталях.
Откручиваем шкив коленвала. Что бы заблокировать двигатель мы включаем пятую передачу, затягиваем до упора ручник, ставим под два колеса упоры и лёгким движением полутораметрового рычага срываем болт. Выключаем скорость. После может немного убежать метка на шкиве распредвала, ее необходимо выставить заново.
Снимаем шкив коленвала. Что бы снять нижнею крышку ремня ГРМ необходимо демонтировать масленый щуп, так как он мешает открутить один из болтов. Отворачиваем один болт щупа, вынимаем его затем выворачиваем четыре защитной крышки и снимаем ее.
Снимаем ремень ГРМ, открутив и сняв натяжной ролик вместе с пружиной.
На звездочки коленвала так же есть метка, она должна совпасть с отливом масленого насоса.
Начинаем установку нового ремня ГРМ
Еще раз проверяем все метки. Ставим на место натяжной ролик вместе с пружиной, попадаем направляющим штырьком в отверстие, а болт пока не ставим, это даст нам возможность подальше оттянуть ролик при установки нового ремня. Одеваем новый ремень ГРМ сначала на звездочку распредвала и фиксируем его пластиковым хомутом, что бы в дальнейшем он не соскакивал.
Незабываем про направление вращения на ремне.
Далее одеваем на звездочку коленвала и следим что бы правая ветвь ремня была натянута, за тем на натяжной ролик и помпу. Ставим болт натяжного ролика, его не затягиваем. На несколько градусов, без особых усилий, поворачиваем распредвал против часовой стрелки тем самым немного натягивая правую ветвь ремня. Рукой проверяем натянула ли пружина натяжной ролик, стараемся сдвинуть его в сторону ремня, после чего затягиваем ролик. Снимаем хомут и проворачиваем коленвал два оборота. Проверяем метки и натяжку ремня, двумя пальцами стараемся развернуть его на девяносто градусов, если поворачивается больше, то необходимо подтянуть ремень ГРМ. Если все совпало и натяжка в норме, устанавливаем все детали в порядке обратном снятию. Ну а если нет, повторяем все сначала.
Внимание! При замене ремня ГРМ на Дэу Матиз не пострадал не один авто мастер, все трюки были выполнены профессионалами, можно повторять!
Видео: Дэу Матиз 0.8 л Замена ремня ГРМ и ролика
Удачи на дорогах. Ни гвоздя, ни жезла.
Браво. Правильное описание установки ремня. Именно начинать с шестерни распредвала, затем натягивать переднюю ветвь ремня на шкив коленвала и далее вокруг натяжного ролика. Единственный человек, который написал, что натягивать ремень и фиксировать натяжной ролик болтом надо до прокрутки на 2 оборота, а не после. После прокрутки, ремень подтягивается по необходимости.
Если не зафиксировать роликом ремень он при прокрутке перескочит несколько зубьев, растягивая пружину ролика, а распредшестерня отыграет назад примерно на 1/3 своего оборота, сбивая напрочь фазы ГРМ — не хватает усилия пружинки для сильного натяга ремня (собственный опыт).
Как всё вернуть на место: снимаем ремень ГРМ 1. Выкручиваем свечи (через колодцы видно верх поршня) 2. Если при попытке прокрутить коленвал — поршень упёрся в клапан — откатываем коленвал назад 3. Крутим распредвал за шкив руками (почувствуешь если клапана уперлись в поршень). 4. Подбираем положение поршней «посерёдке», чтобы клапана не упирались, выставляем распредвал по метке на шестерне (руками), далее подводим поршень первого цилиндра в ВМТ (контролируем по метке на шкиве коленвала или в дырочку свечную) — и понеслась установка ремня по новой.
P.S. распредвал при прокрутке сильно пружинит из-за сжатия клапанных пружин. А вот если жёстко упёрся — это только клапаном в поршень. Руками клапана погнуть весьма трудно.
Спасибо, мы старались.))
Спасибо за статью. А для чего нужна метка на шкиве коленвала?
Спасибо за подробное описание процесса, всё по делу, но… ребяяятыы… (с)
Поработайте над грамматикой, невозможно же читать. Хотя бы MS Word используйте для проверки правописания!
Добрый вечер всем. Сегодня менял ремень ГРМ, ролик, ремень генератора перед этим читал много публикаций в инете, хотел поделиться-описание снятие и фото отличные. У меня оказалось завизжали подшипники генератора, самая большая трудность оказалась вытащить его,Так вот, смотрел много описаний, ничего не вышло- получилось только когда отдали верхнюю правую опору двигателя /три болта/ и сдвинули движок ломиком вперед где-то на 4-5 см. По установке ремня ГРМ-по инструкциям в инете ничего не вышло, сделали по другому-установили прижимной ролик, наживили болт, одели пружину заранее- сначала одели ремень на звездочку коленвала снизу, заправили ремень через помпу и ролик и натянули без всяких проблем и мучений на звездочку распредвала, пара полных оборотов, окончательная затяжка болта ролика, еще раз прокрутка-все в порядке, запуск движка- все окк, при таком способе метки никуда не убегают, т.к. ремень равномерно натягивается, работа обязательно с помошником,
