Daewoo Nexia EVO Style On AIR › Logbook › Про установку блока ЭСП Ф5.3709.006
Всем привет!
Собственно сам блок ЭСП я установил уже давно, вот только не было свободного времени расписать саму установку и все нюансы данного блока. Во общем имеем вот такой блок.

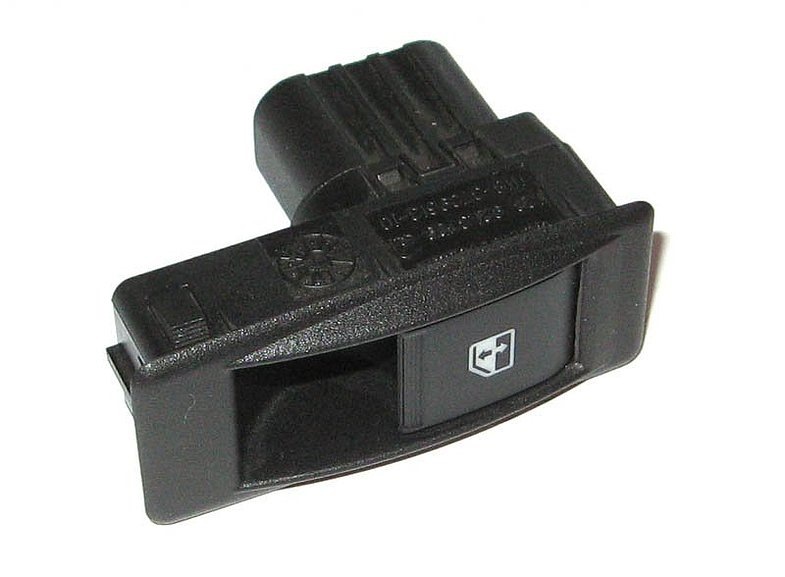

В нем имеется 5-контактная распиновка, а не 7-контактная (наиболее распространённая). Так вот, при его первом подключении у меня заработали только передние ЭСП, т.к. они подключены через доводчик, а задние отказались работать. Пришлось немного подумать как это решить. Самый простым способом стало замена родных кнопок (неработающих у меня) на калиновские кнопки. Для этого были докуплены две обычных калиновских кнопки ЭСП. Вот такие:

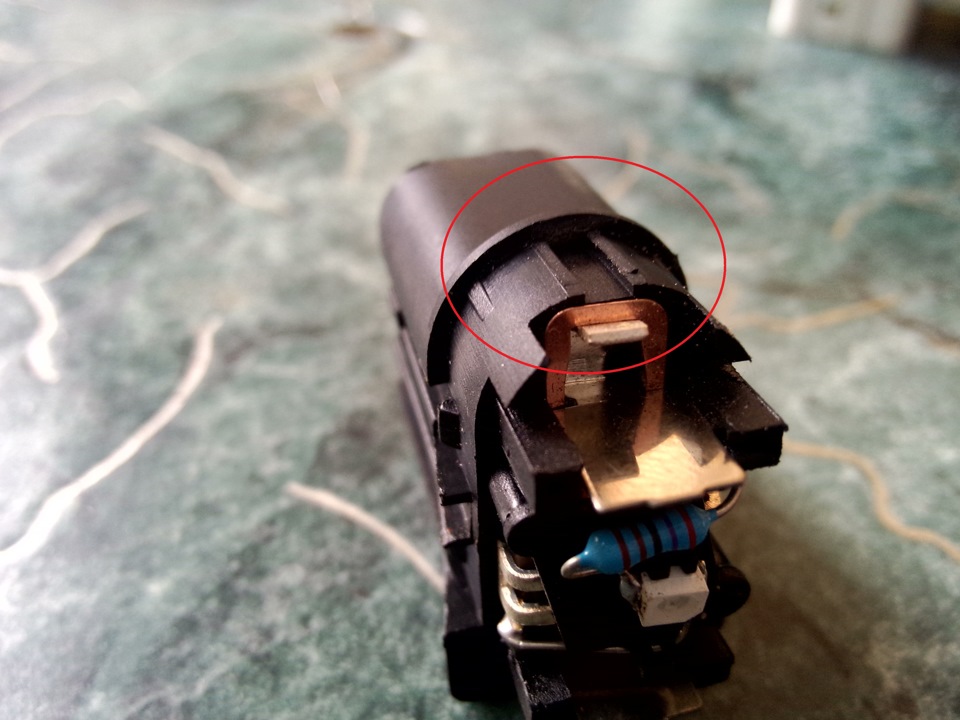

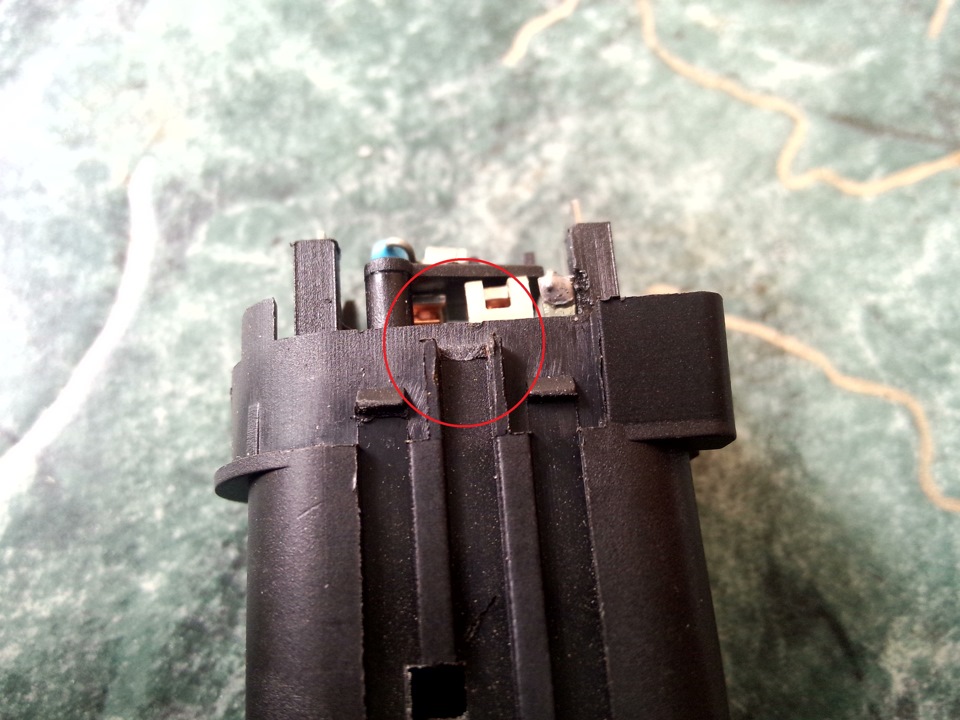

Что бы установить такую кнопку придется её немного доработать, для этого необходимо канцелярским ножом срезать один выступ спереди как на фото для её нормальной установки в посадочное места блока.
И два по бокам для того что бы в дальнейшем не возникло трудностей в снятие кнопок.
Потом берем уже обрезанную часть кнопки и саму клавишу кнопки и вставляем на место родных в наш блок.
Скажу что сама клавиша села не сильно плотно, но при многократном нажимании она работала нормально, поэтому не стал с этим заморачиваться.

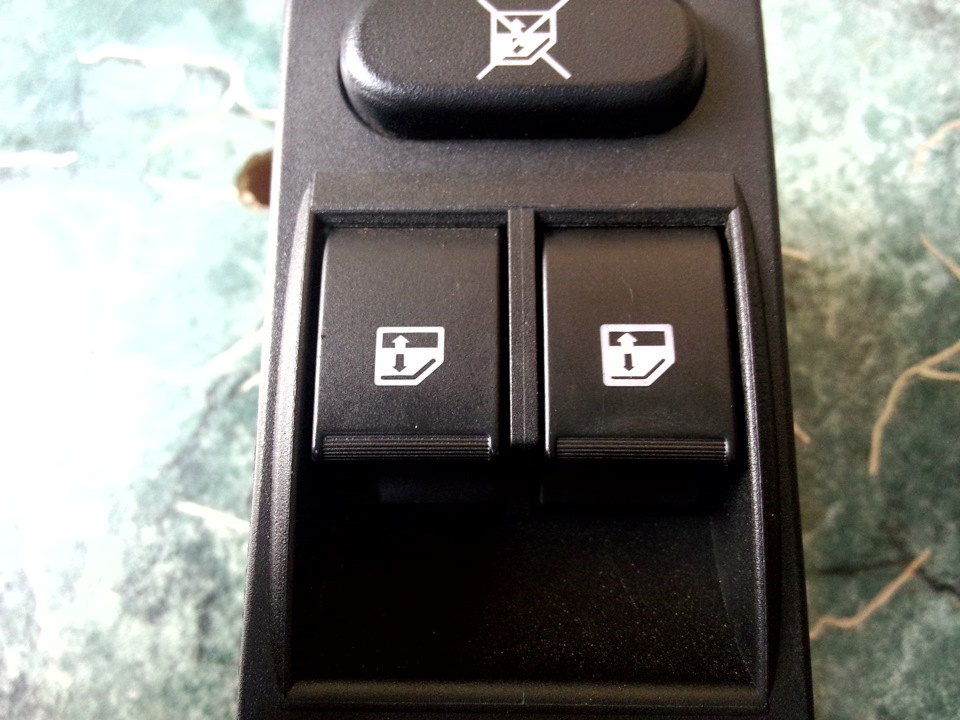

Вот так получилось в итоги, разница не сильно заметна.

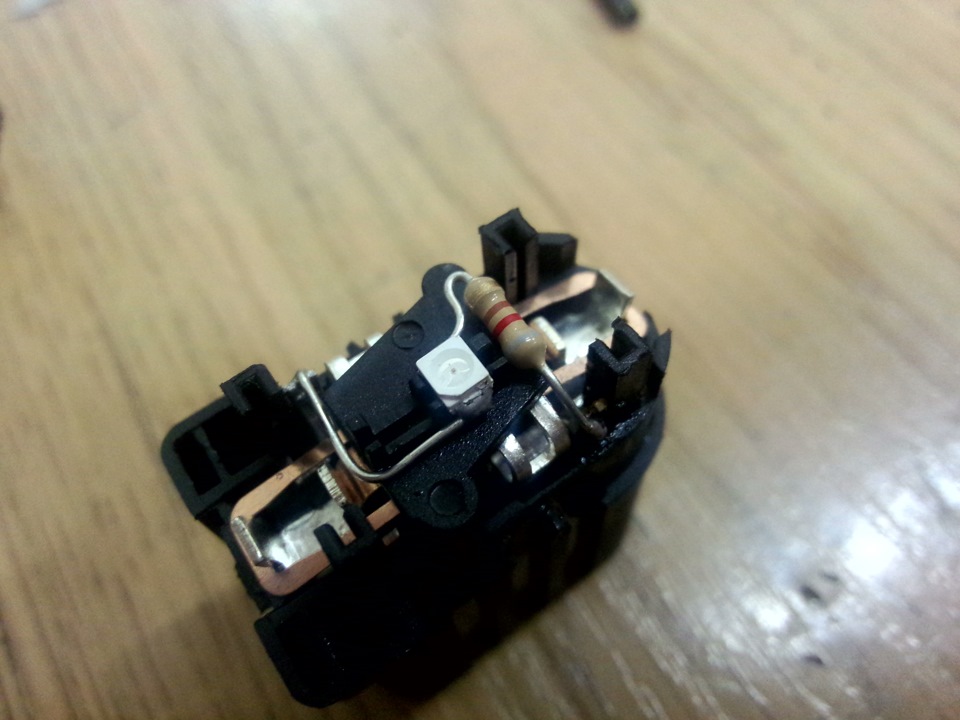

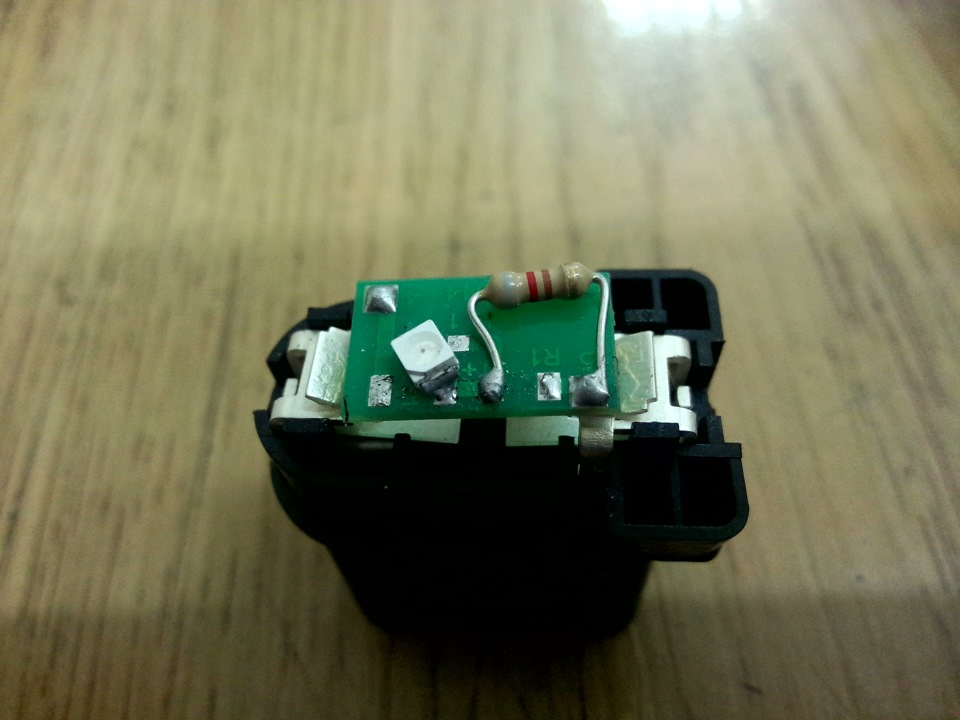

После замены двух не работающих кнопок, сразу решил пересветить весь блок, чтоб в дальнейшем не возвращаться к этому вопросу.

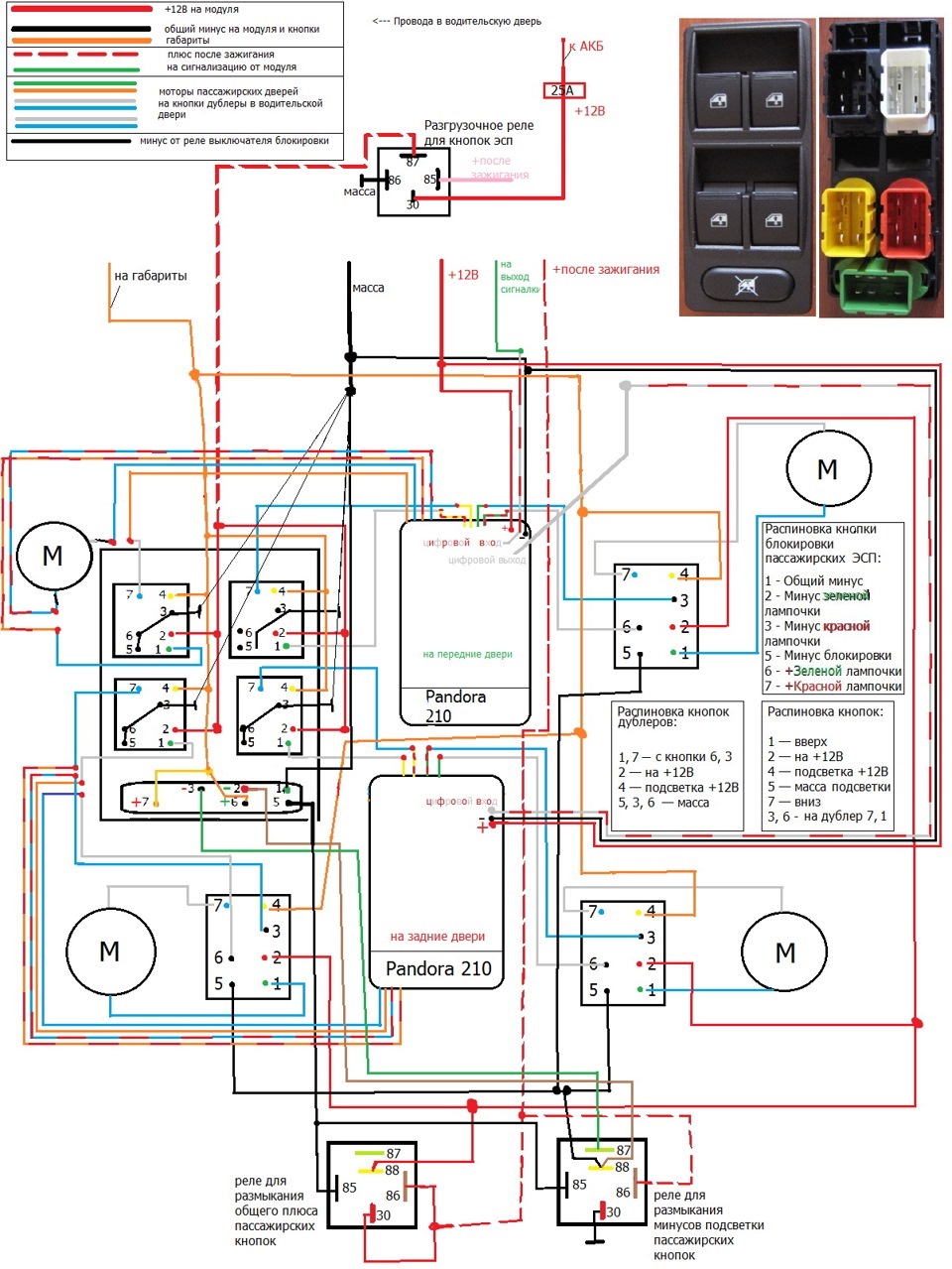

Теперь немного по подключению, на просторах драйв2 нашел вот такую схему подключения, её и взял за основу.

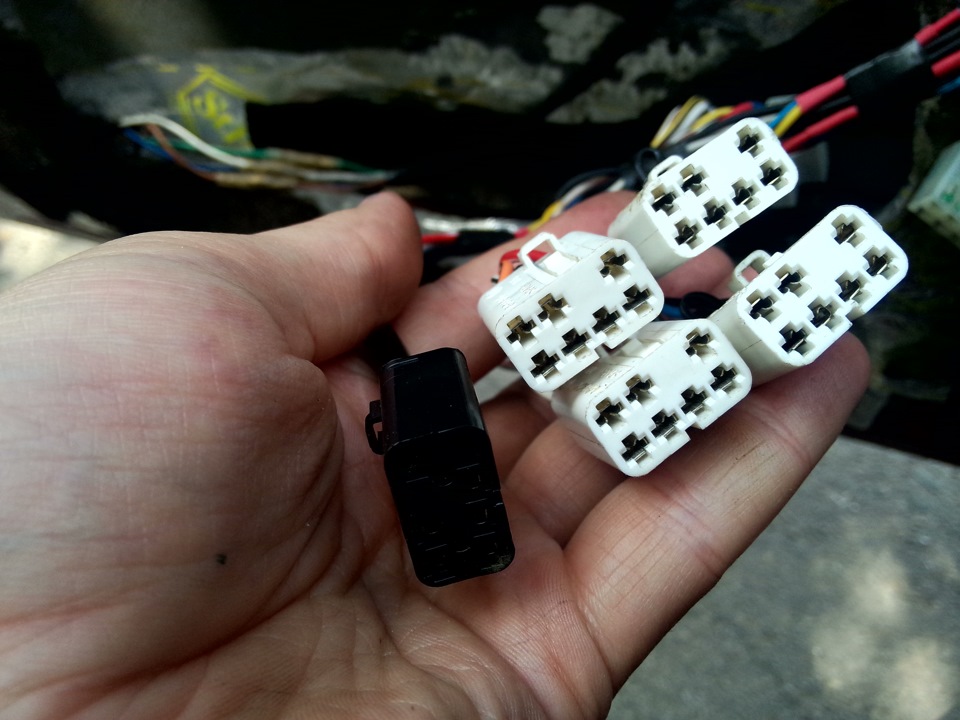

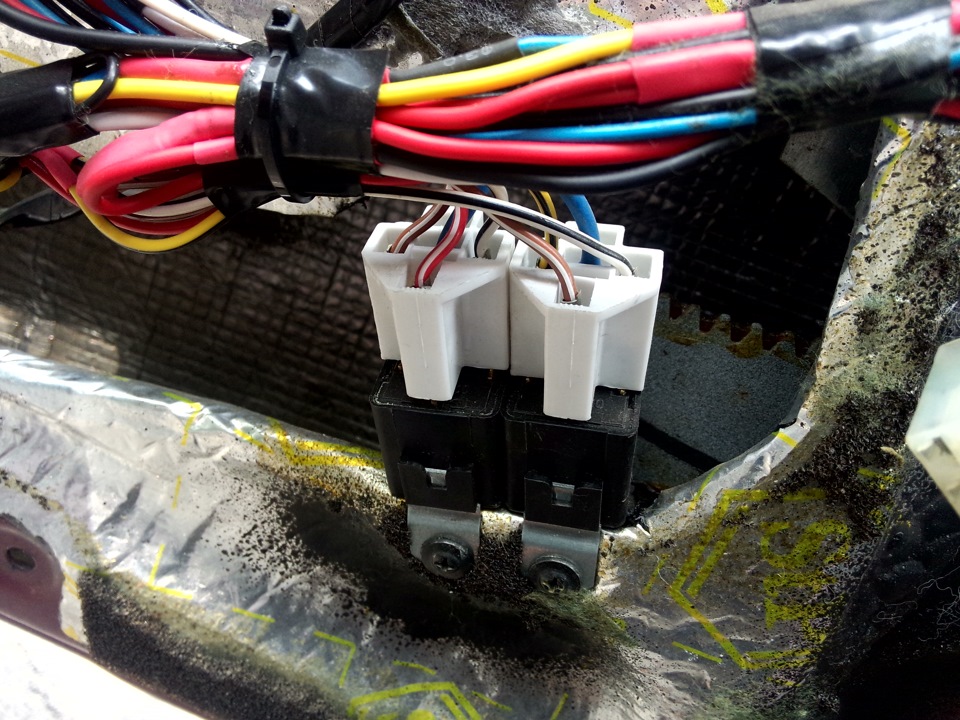

Так как у меня не хватало одного провода в дверях для подключения кнопки блокировки, необходимо было 3 дополнительных провода, а у меня их было только два. Я установил два реле прям в двери тем самым смог подключить с помощью 2-х дополнительных проводов.
Ну и нашел несколько фоток пересвета блока, фоткал ещё со старой обшивкой)))
Установка передних стеклоподъемников дэу нексия
Фотоотчет об установке электростеклоподъемников «ФОРВАРД» на Daewoo Nexia
Вас может заинтересовать
Вы смотрели
Представляем Вашему вниманию фото-отчет об установке электрических стеклоподъемников «ФОРВАРД» в передние двери Дэу Нексии.
Отчет подготовлен нашим покупателем Кузбаковым Талгатом Валерьевичем (Астраханская область, Нариманов), в рамках участия в нашей акции.
И закрутилось завертелось! Так как у меня в машине не было ЭСП, пришлось обраться к интернет форумам: две бессонные ночи и более менее простейшая и понятная схема электрики найдена. Так как в комплекте две кнопки, пришлось докупить еще одну от калины со штекером (в наличие была только одна, ладно потом докупим и поставим).
Купил силовой провод на 6 квадратов (проводка напрямую от аккумулятора), предохранитель на 20А ну и провод 1,5 кв 10 метров. Вот что получилось:
Далее протяжка всей этой паутины под капотом, в дверях (ох как я намучался проводить всю кипу из двери в салон, хорошо что под рукой была WD-шка. P.S лучше купить гофру побольше), салоне (на все провода конечно же одеваем гофру):
Далее сама установка стеклоподъемников на места. Так как ручка мясорубки (ручной стеклоподъемник) была заклепана, нужно использовать этот инструмент
Со второй дверью аналогично. Чтобы ЭСП встал на место нужно рассверлить пару отверстий сверлом на 6 и далее по видео инструкции с сайта Стеклоподъем.РФ прикручиваем направляющую к двери, к направляющей стекло.
Осталось только выпилить отверстия
Ну вот и собственно все в готовом варианте
Мы благодарим Талгата Валерьевича за подготовленный отчет, а также перечислим обещанный приз на счет мобильного телефона, указанный при оформлении заказа.
Купить электростеклоподъемники «Форвард» для Daewoo Nexia Вы можете в нашем интернет-магазине
Установка электростеклоподемник в Daewoo Nexia
Погодка выдалась на редкость теплая, поэтому на свежем воздухе в деревне работалось с отличным настроением!
Далее клеем слой вибры. Если бы делал вновь, то сначала бы демонтировал старый механизм подъемников, тогда бы доступ к внутренней части двери был бы проще.
Добавляем слой шумки. Кстати кроить удобно по куску полиэтиленовой плёнки, которая была приклеена к двери.
Далее начинаем демонтаж старого механизма, путём высверливания клёпок. Очень удобно сверлом 6.5, тем более оно нам еще понадобится в скором времени.
Закрепляем новый стеклоподъемник. С одним отверстием изготовители ошиблись. Пришлось пересверливать отверстие. (Левое отверстие)
С правой дверью было ещё хуже, там 2 правых отверстий не было совсем, пришлось размечать и сверлить. Сверло 6.5
Читайте также: Установка гбо на моноинжектор ауди
Ну и наконец крепим само стекло со старым кронштейном. До этого стекло было в верхнем положении и держалось за счёт полосок скотча. Тут вроде прошло всё гладко.
Настал черёд электрики. На него у меня ушло времени больше, чем на всё остальное. + взял от предохранителя 18, как и положено по схеме. Долго не мог вытащить из блока предохранителей контакт, чтобы прикрепить к нему провод. Подсветку от кнопки обогревателя заднего стекла. Проводка, которая даётся в комплекте со стеклоподъемниками просто порадовала, провода длинные, всё размечено, даже усадка предусмотрена.
Ну и финальная часть работы:
Daewoo Nexia просто машинка › Бортжурнал › ЭлектроСтеклоПодъемники — part 4 — Замена напольного жгута, проводка дверей
Вроде все, а может быть что то и забыл — ездил неделю на разобранной машине(салон) и постепенно все проверял, доделывал
Начинаем снимать старую проводку —
Теперь покупаем провода, если я не ошибаюсь купил порядка 150-180 м 🙂 разных проводов

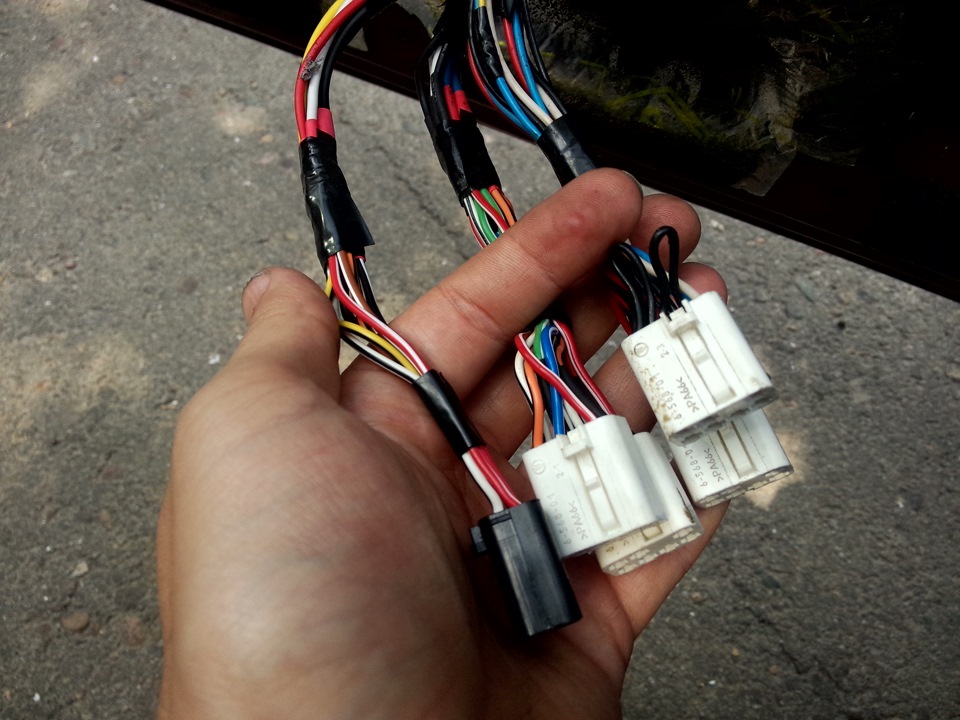

Дорабатываем напольный жгут согласно схемы которую рисовал в прошлой части и устанавливаем вместо старого
Покупаем клипсы под стяжку, примеряем, отрезаем, мотаем антискрипом — закрепляем
Сделал разъем для подсветки ручек, прямо в него буду вставлять 3мм 12В диод, теперь если перегорит — проблем с заменой не будет — старый вынул новый вставил
