Как поднять морду на ниве

Лада 4×4 5D жена говорит ТРАКТОР › Бортжурнал › Немного приподнял морду.

Уже давно мою голову непокидала мысль, о подьеме морды на ниве.Уж больно угрюмо смотрелся мой трактор, по сравнению с фото кроков из интернета.

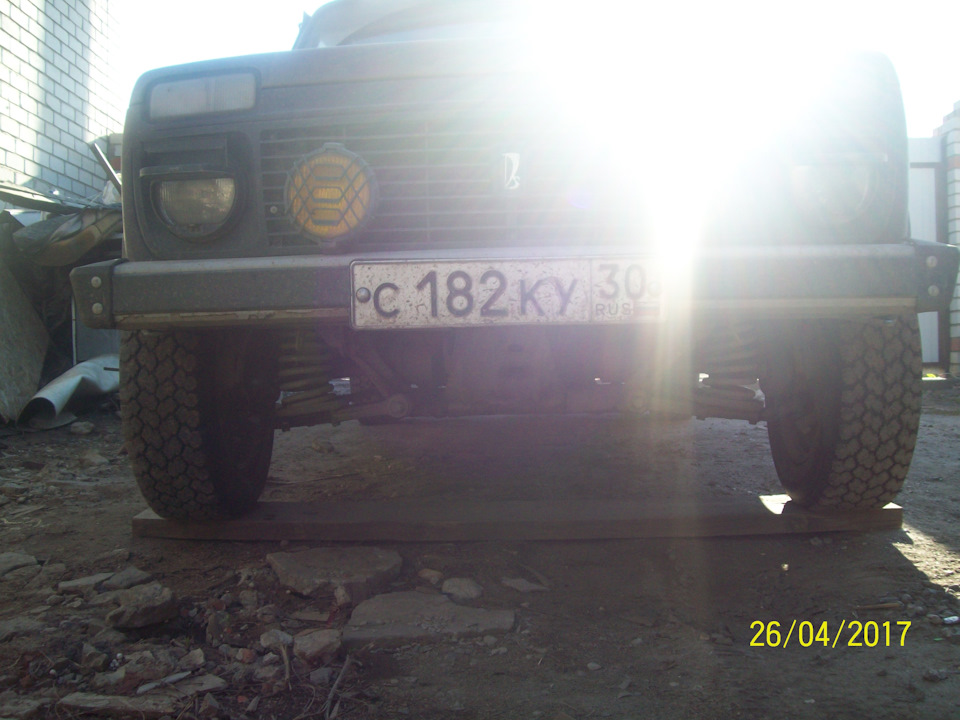

Для последующего сравнения поставил передок на доску и произвел замеры с осмотром.

От балки передней оси до доски 21см.

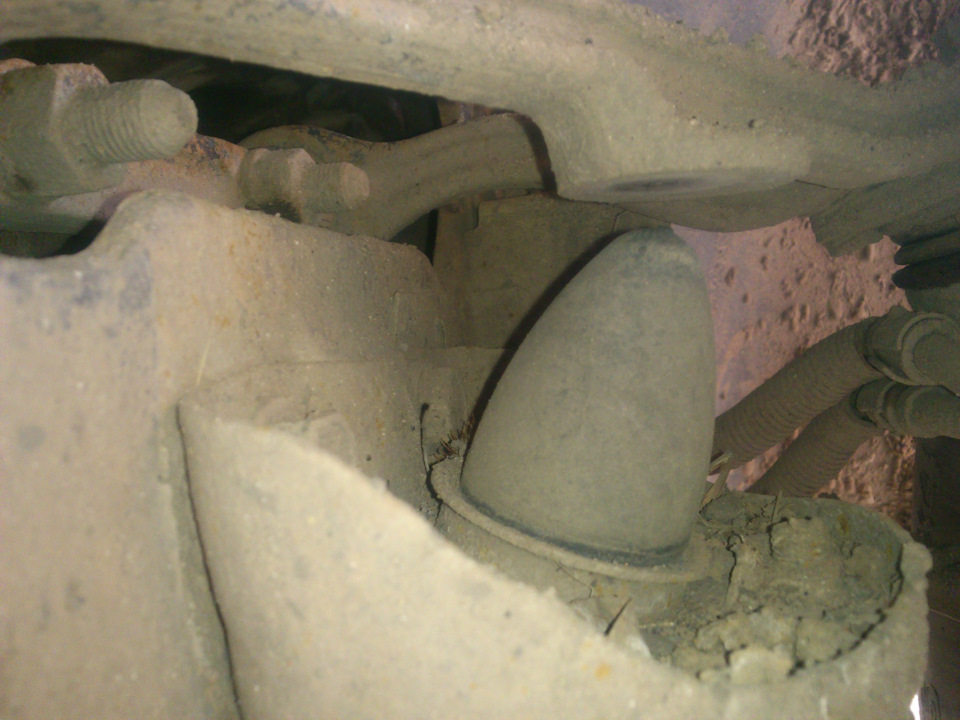

Нижний отбойник, практически постоянно в контакте с рычагом.

До верхнего расстояние есть.

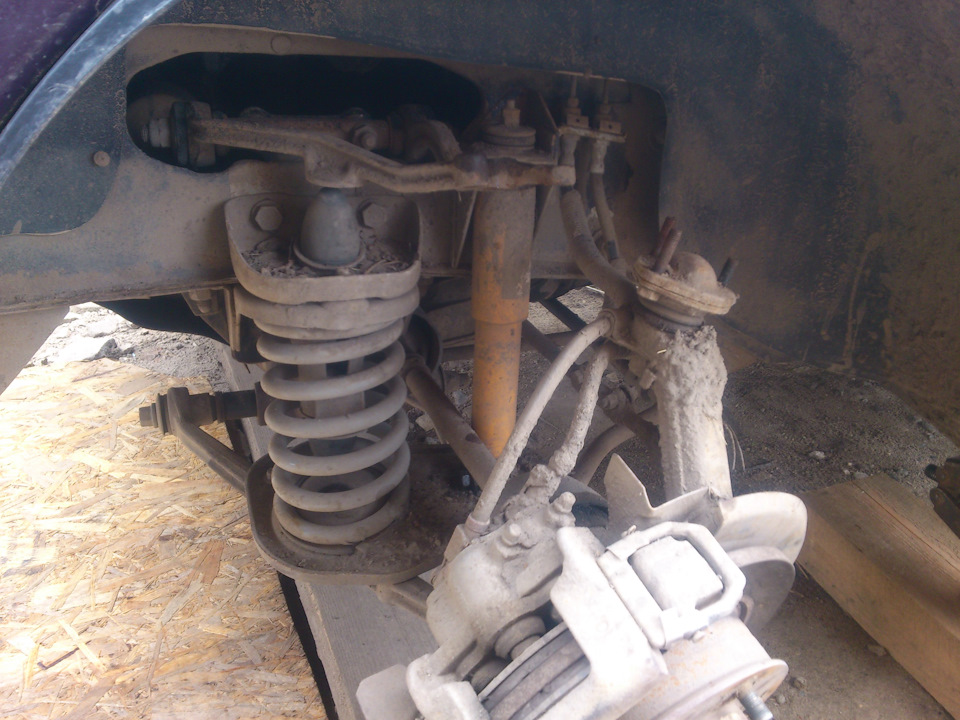

Как ни странно, но все раскрутилось без поломок, хотя я, за четыре года в переднюю подвеску не лазил ни разу.

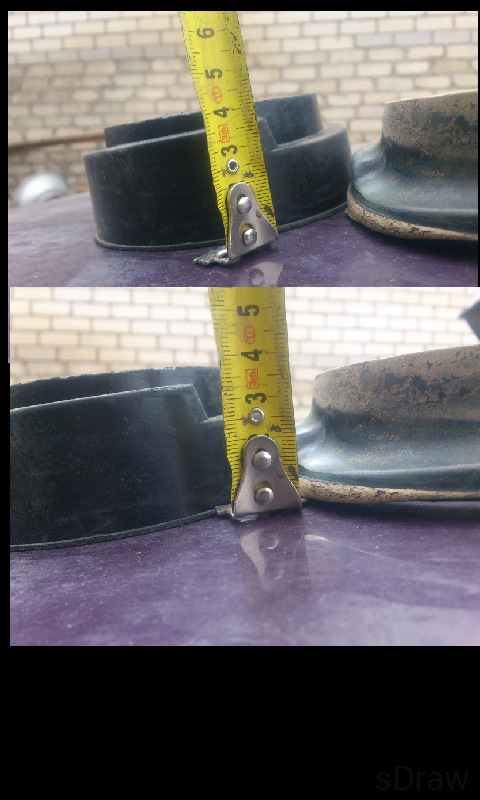

Так как пружины пока менять не собирался, то купил лишь усиленные резинки под старые пружины.

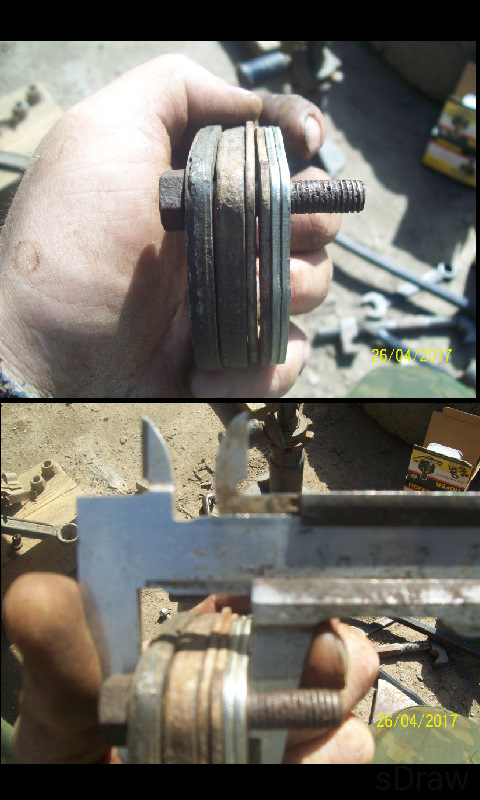

Ну и конечно проставки под верхнюю шаровую.
Две, сделанные из старых разборных шаровых, две старые усилители пыльника шаровых (стояли на ниве) и две новых усилителя (потому чтоткупил всего четыре).

Итого 7+7+2+2+2+2=22мм
Само собой, болты для верхней шаровой длиннее.

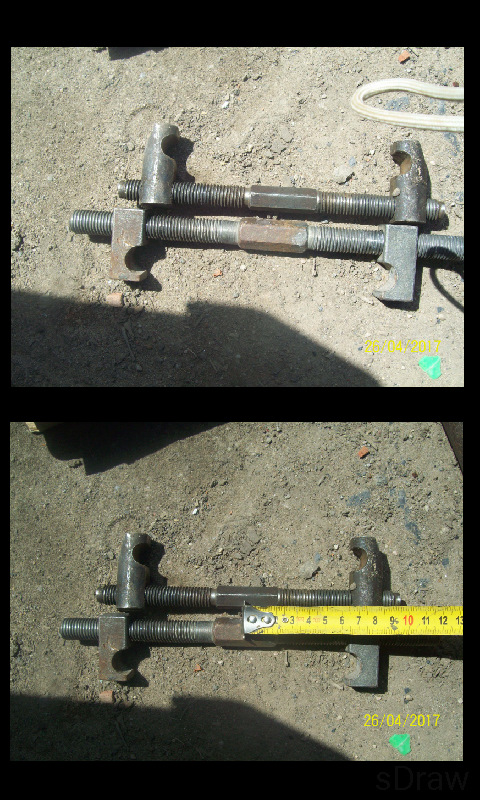

Вообщем первой разбирал левую сторону.Пружину стягивал своими стяжками, длинной 24см, оказалось неудобно, нужны чуть короче. На разборку и сборку ушло почти пять часов.
Второй стороной, занимался спустя несколько дней (погода была хреновая ).

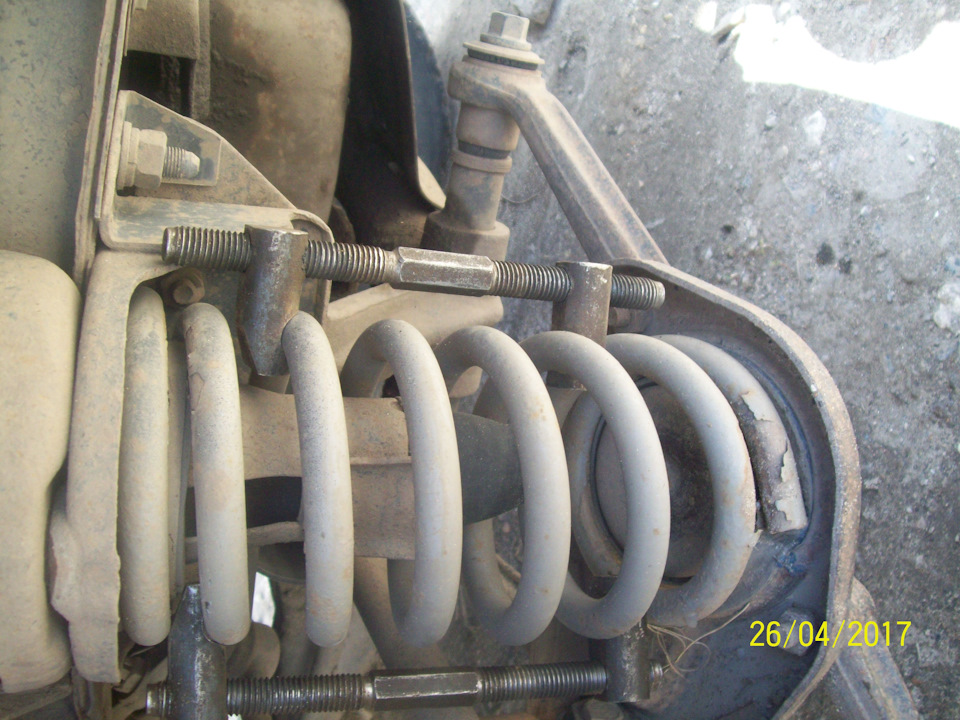

У товарища взял более короткие стяжки.

С ними оказалось намного удобнее.

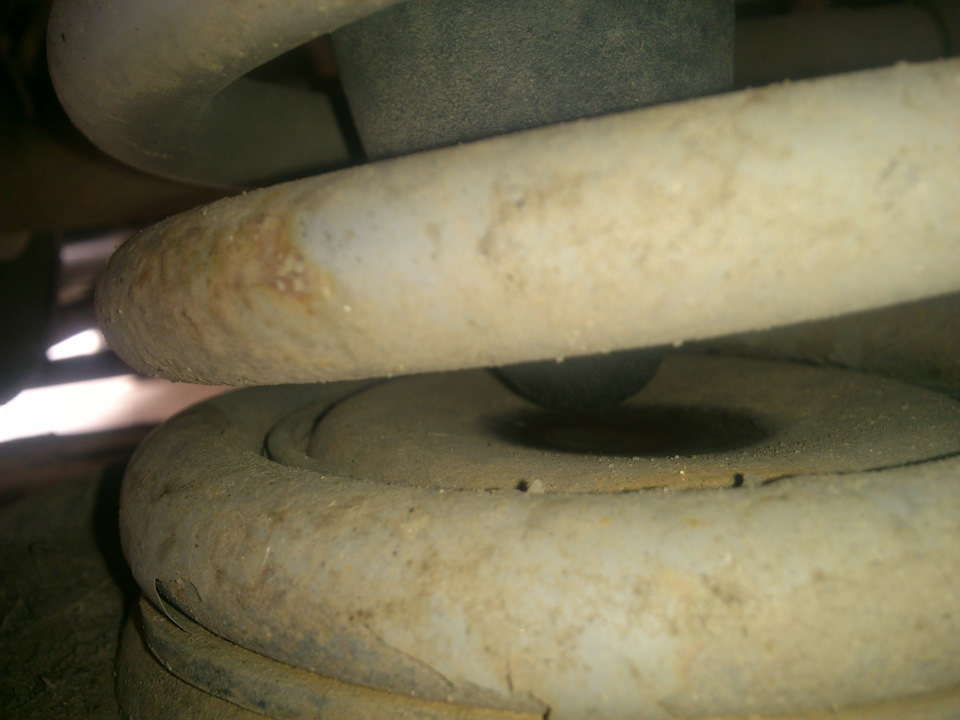

Так и не понял, что за пружины стоят

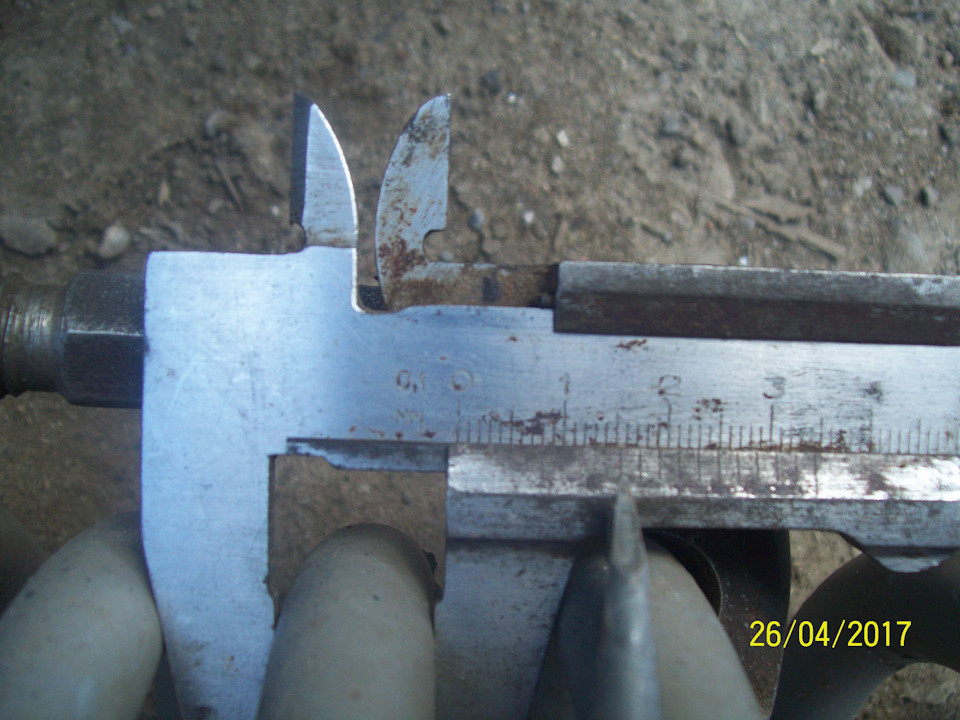

Толщина прутка почти 16мм.примерно 7,1/4 витков.Общую длину не мерил, неохото было стяжки распускать.

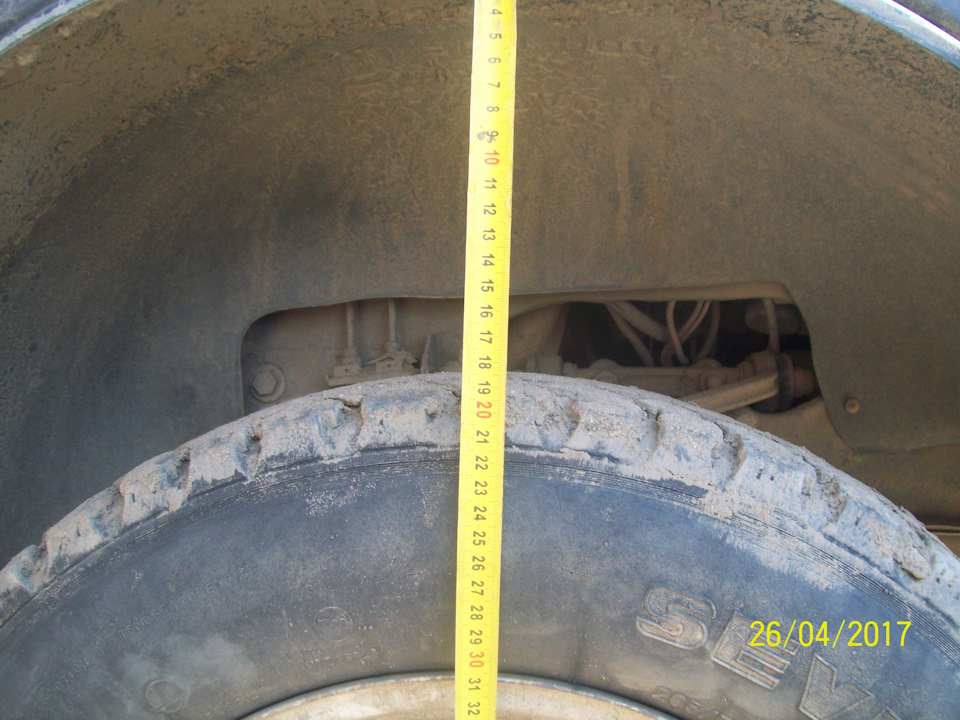

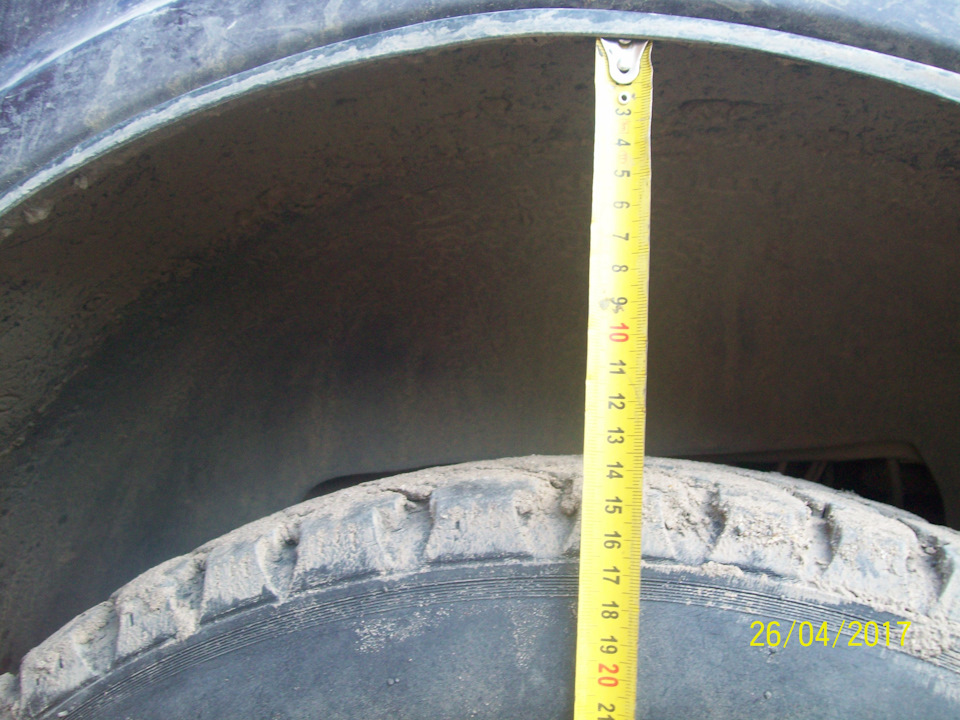

После всех работ, на стоящей на колесах машине, от арки до колеса 14см

При отрыве от земли 19см

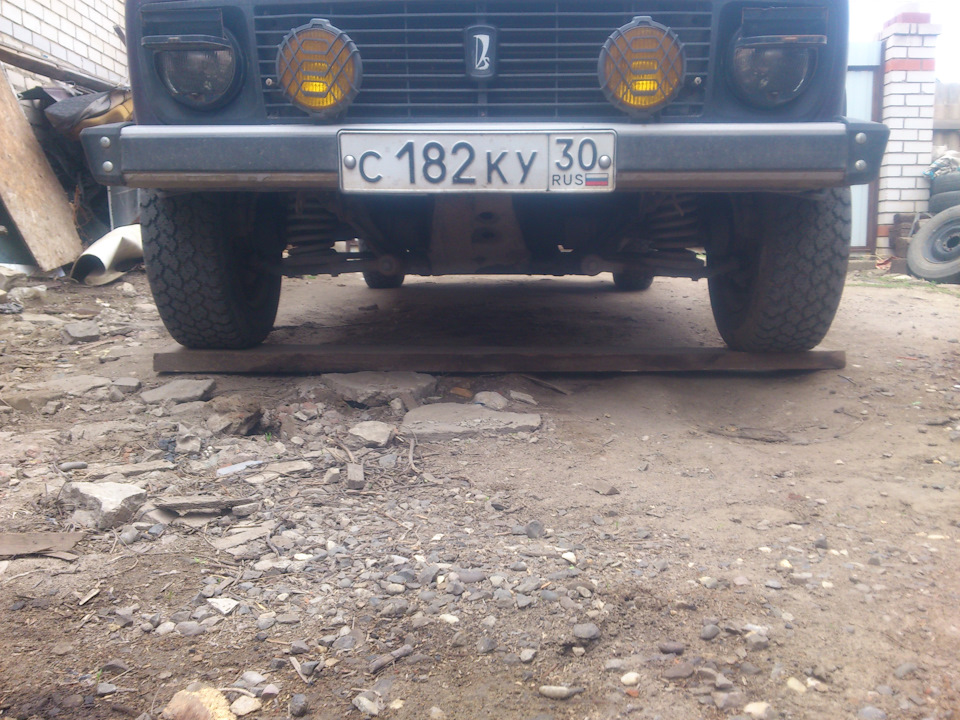

При наезде передней осью на общюю доску

Видно, что рычаги стали «домиком».

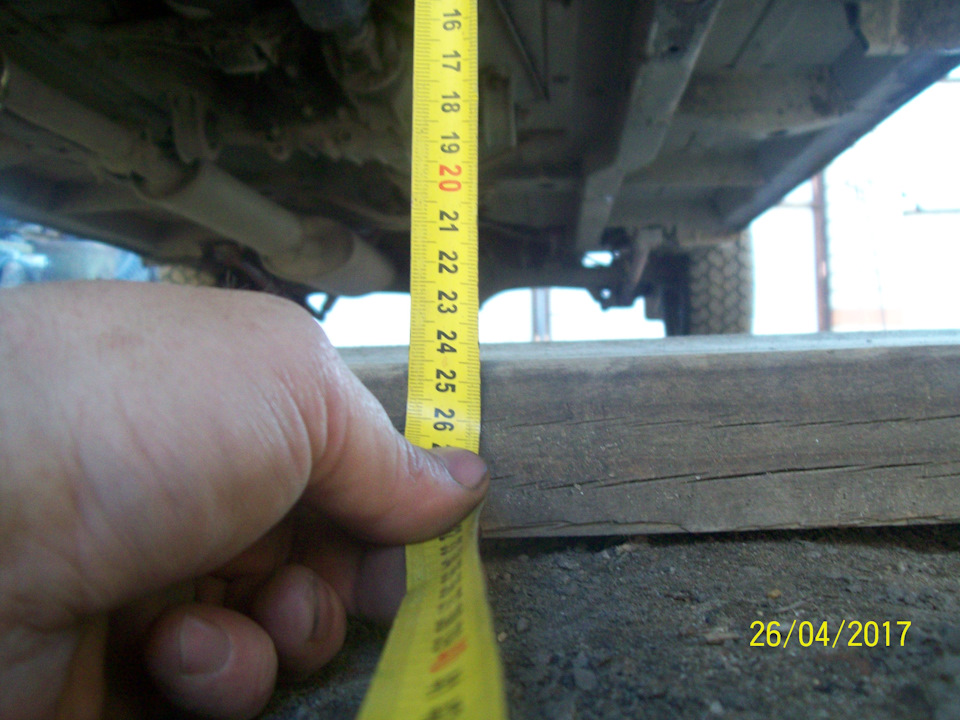

От доски до балки, порядка 24 см.

Отбойник, теперь давольно таки далеко от нижнего рычага.
Ну и для сравнения фото, до и после.

Источник

Как правильно поднять Ниву 2121 своими руками

Как правильно поднять Ниву 2121 своими руками

Появляется возможность установки колеса радиусом в 31 дюйм, что считается оптимальным для преодоления Нивой 2121 большинства встречающихся преград. Также увеличиваются углы въезда и съезда внедорожника с препятствий, радиусы продольной и поперечной проходимости машины. Иногда проводят лифтовку только передней части Нивы, так как размер «яблока» заднего моста невелик. Именно на эту половину машины авто приходится 64-67% ее общего веса.

Лифт комплект на Ниву: теория и практика

Теория этой операции основывается на том, что мост авто стоит на реактивной тяге для поперечной устойчивости и двух продольных рычагах. Вертикальное перемещение моста ограниченно вверх до подушек отбойников и вниз — амортизаторами. Длину и мощность пружин при лифте машины Нива 2121 нужно подбирать и устанавливать так, чтобы не нарушить равновесие в этой системе. Для этого профессионалы, выполняя лифт Нивы 21214 своими руками, переносят площадки крепления, амортизаторы и пружины на выверенное равное расстояние. Опыт показывает, что не у каждого любителя получится лифтануть 21214 самостоятельно как раз из-за разбалансировки.

Лифт Нива 21214 практически представляет собой установку на передней части амортизаторов с большим ходом, дополнительных проставок для шаровых опор (ставятся снизу), пружин от Нивы Шевроле. На заднем мосту авто Нива 21214 делается обварка для усиления, и ставится рычаг А-образной формы из квадратного профиля, чтобы зад машины работал симметрично, хорошо держал нагрузки. Рычаг часто делают из нижней подвески от ВАЗ 2108 и крепят на кузов на два болта от верхних тяг заднего моста и на мост через шаровую опору к площадке.

В специализированных магазинах можно купить комплект на Ниву, изготовленный на заводе с гарантией. Например, чулок для заднего моста обойдется в 12-14 тыс. рублей и позволит машине Нива 21213 избежать погнутостей в области стандартного заднего моста в условиях плохих дорог с повышенной загрузкой. Его выполняют по специальной технологии, которая дает возможность повысить прочность без дополнительного утяжеления. Вместе с ним при тюнинге Нивы своими руками можно поставить усиленные нижние штанги и регулируемую поперечную штангу для заднего моста.

Варианты лифтинга

Увеличение просвета колесными редукторами. Наиболее редкий способ подъема: серийно они не выпускаются, отдельные умельцы мастерят их с нуля. К тому же, использование такой модернизации в городских условиях весьма затруднено, она годится только для реально полевых условий.

Тонкости лифтинга

В таком виде тюнинга подвески автомобиля как лифтинг, всегда нужно сохранять здравый смысл и уметь вовремя остановиться. Важно знать, что при доработке изменяется угол излома приводов, что автоматически приводит их к уменьшению срока службы. В большинстве случаев подобный тюнинг на авто выполняется на заказ, так как все зависит от пожеланий каждого автовладельца, на каждую машину составляется индивидуальный проект по модернизации подвески. Также смещается центр тяжести и, вследствие чего, изменяется поведение машины на дороге в целом. Считается, что максимальный размер колеса не должен превышать 235/75 r15. Увеличивать клиренс нужно только с минимальной нагрузкой на ходовую часть, иначе могут возникнуть серьезные проблемы.

Тюнинг подвески такого авто очень популярен среди охотников и рыболовов. Показатели проходимости этой машины и без того уже зарекомендовали себя на высоком уровне, а произведенные модернизации подвески еще сильней увеличивают их. Это делает его еще более популярным и функциональным.

Доработанный вездеход

Использовать лифтинг для Шевроле Нивы стоит только в том случае, если вы будете проводить время на бездорожье, ведь на лифтованном автомобилей снижается ресурс подвески, трансмиссии и ресурс деталей ходовой части. Если вы знаете, что будете проводить время на охоте, рыбалке, то стоит проводить такую модернизацию. Помните, что выбор дисков по машине — важный аспект тюнинга. Также лифтинг подойдет для людей, которые любят дикую природу и не боятся трудностей во время езды. Но будьте готовы, что детали будут изнашиваться быстрее во время такой экстремальной езды.

Задний лифт

Более надежен и прост в исполнении подъем заднего моста Нивы чашками. Они укрепляются болтами поверх заводских. Помимо того, добавляются кронштейны – они поднимут сантиметров на 5 точки креплений для задних амортизаторов.

Для установки более широких колес надо проверить шаровые опоры и маятник: слабые или изношенные накроются почти сразу. Если вы выберете именно такой способ, как поднять Ниву 2121 своими руками, вы получите в итоге клиренс в 25 см по низу РЗМ и 44,5 – по порожному срезу. При этом будет равно удобно ездить на ней как по нормальному полотну, так и по бездорожью, что делает подобный лифтинг вдвойне привлекательным.

Установка готового комплекта для лифтовки НИВЫ 21212

Для понимания процесса рассмотрим геометрию работы подвески на внедорожниках НИВА (передняя ось). Чертежи наглядно демонстрируют положение элементов относительно друг друга. Если организовать лифт только увеличением длины пружины — радиус ее изгиба уменьшается, появляются боковые нагрузки на крепления рычагов. Для компенсации этого побочного эффекта используются проставки: под чашку пружины и шаровую опору.

Стандартный вариант показывает, что полуось (ШРУС) располагается фактически параллельно земле. Проставка устанавливается между пружиной и рычагом. Радиус искривления упругого элемента небольшой, сохраняется мягкость подвески. Крепление надежное, люфт исключен. Недостаток — дополнительный элемент добавляет не подрессоренные массы (для уменьшения веса можно применить детали из алюминия). Проставка установлена между чашкой и пружиной. Не подрессоренные массы отсутствуют, радиус искривления упругого элемента еще меньше, чем в предыдущем варианте. Недостаток — крепление дополнительного элемента не такое надежное.

Во всех случаях, лифт меняет положение полуоси. Нагрузка на триподы (карданы) увеличивается. При опускании подвески, уменьшается ход верхнего рычага до отбойника. Для восстановления геометрии устанавливается проставка под крепление верхней шаровой опоры. Заводские комплекты разработаны с учетом всех нюансов конструкции передней оси и заднего моста.

В наборе предусмотрено:

Чертежи для правильного монтажа Проставки Удлиненные амортизаторы Новые продольные рычаги для моста Удлиненная тяга «панара» Новые чаши и пружины

Доработка газораспределительного механизма

После замены жиклёров и ускорительного насоса, можно переходить ко второму этапу тюнинга двигателя ВАЗ-2121. Он включает в себя доработку газораспределительного механизма (ГРМ), а именно — увеличение диаметра клапанов с их последующей герметизацией. Такой тюнинг двигателя Нивы 2121 увеличит мощность силовой установки практически на десять процентов.

Имеет смысл во время доработки двигателя Нивы заменить толкатель (на новый с диаметром не менее 1 мм). Работа проводится над увеличением колодцев толкателя каналов впускных и выпускных. Особенно хороший результат такой доработки будет для Нивы 4×4.

Последующие работы касаются замены форсунок и самого блока управления. Тюнинг двигателя ВАЗ-2121 будет неполным, если не произвести замену штатного коленвала на продвинутую модификацию, что значительно увеличит мощность силовой установки. Это связано с увеличением хода поршней. Поршневые кольца также рекомендуется заменить на новые. При замене коленвала следует произвести расточку, так как это даст дополнительную возможность сделать мотор более мощным. Однако будьте готовы к тому, что и расход топлива будет увеличен.

Такой тюнинговый ремонт способен:

Полный комплект для Нивы 21213

Все что нужно для переделки

В магазине также можно приобрести полный лифт комплект на Ниву, в который входят:

Лифт комплект стоит около 10-11 тыс. рублей, не требует замены амортизаторов и приобретения дополнительных деталей, имеет гарантию на 5 лет. Данный набор предполагает, что оптимальной будет резина 30 х 9,5 R15, которую можно поставить на колеса Нивы своими руками.

Комплект на Ниву, выпускаемый в заводских условиях, различается для моделей, произведенных в разные годы. К примеру, есть сборки для машин, сошедших с конвейера после 2009 года, после 2012 года и др. Отдельный лифт комплект есть на модель 21214 с антиблокировочной системой тормозов. В нем присутствуют такие детали, как удлиненные задние амортизаторы, которых нет в базовом.
