Как подсоединить бензонасос напрямую на ниве
Лада 4×4 3D Реинкарнация › Бортжурнал › Элекробензонасос(ЭБН) низкого давления в Ниву
После стал изучать схемы подключения.Их попалось не сколько. Для себя выделил три.
Почесав репу выбрал эту.
Так сказать на всякий случай, по этой схеме после простоя кнопкой подкачал бенз, стал заводить — насос опять начал качать вместе со стартером, после того как двиг завелся тухнет лампа заряда и на клемме «В» появляется + и насос работает на постоянку. Но если по каким то причинам двиг заглохнет, то «+» на клемме «В» меняется на «-» и насос отключается. Как то так. Единственно я в эту схему добавил реле с управляющим плюсом с катушки зажигания.Чтобы насос не работал без включения зажигания. Вообщем как то так. И теперь я в бардачке вожу ещё плюсом горсть реле — на всякий случай.

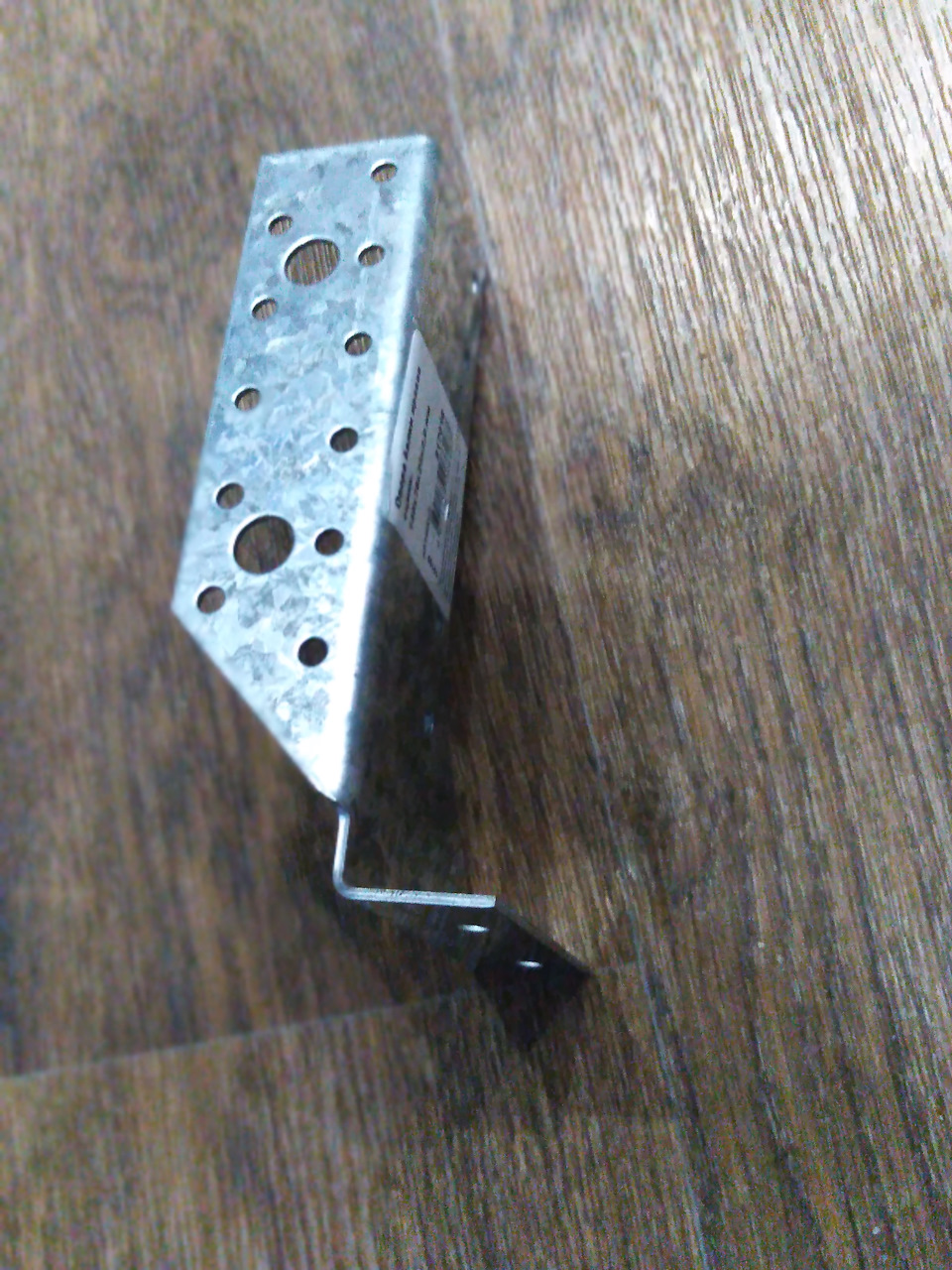

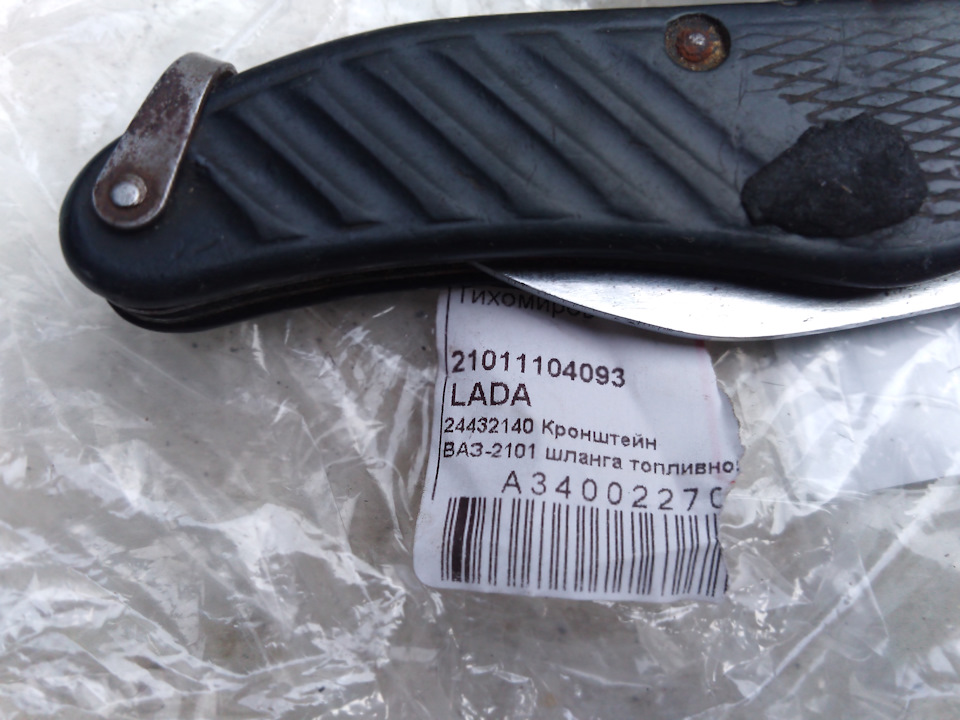

Разобравшись с подключением стал внедрять насос в Ниву. Прикупил эту железку.
Примерил, лишнее отрезал и прикрутил гайкой шпильки от крышки сапуна. К ней уже закрепил хомутом насос.
Карб у меня стоит 073 Солекс с обраткой которая была заглушена. И трассы обратки у меня не было, поэтому обратку сделал через тройник. Схема в принципе рабочая, но не так ка положено, поэтому была заказана трубка обратки(номер для заказа 212131104012) диаметром 6 мм и кронштейны бензошлангов 2 шт.
Также заказал датчик указателя уровня топлива ВАЗ 21213, так на моем не было трубки обратки.
В обратку с карба был внедрен обратный клапан
Клеммы у насоса залепил автопластилином
ДААЗовский насос решил оставить пока, только вынул толкатель.на вход и выход насоса одел заглушки с ЭБН
Заклеил виброй заднюю часть Нивы
И наклеил на лобовое вот такую вот антенку, так как вешнюю в крыле случайно сломал(рукожоп).
И врезал в заднюю обшивку USB розетку для зарядки гаджетов для задних пассажиров
На этом всё. Всем добра.Спасибо за внимание!
Лада 4×4 3D 1.7 карбюратор › Бортжурнал › Электро бензонасос на карбюраторную Ниву 2121-21213
Коллеги, добрый день.
Почти три года не писал статейки на Драйве. Но это не означает, что за это время ничего не происходил. После «лайтовой» переборки в 2017 году, благополучно отъездил летний сезон.
Предыстория
В один прекрасный день, поехали на дачу. В самый не подходящий момент, а это был крутой затяжной подъем с одной полосой длиной в 1,5 км Нивка начала терять тягу, дергаться и в итоге заглохла. Всё, *ля, приехали. Благо ЭБН под капотом стоял. Кинул провода на аккум, дал пару секунд прокачать топливо(это слышно по звуки и темпу работы ЭБН) и завел с пол тычка Нивку.
Ох и бодро Нивка влетела на подъем, не вру, двигатель ощутимо стал работать))
Вечером приехал в гараж, полез в Нивку искать причину. Как оказалось, замяло шток привода топливного насоса. Со стороны приводного вала (в двигателе) шток просто сплющило, за вальцевало.
Пришлось выбросить пластиковую проставку вместе со штоком.
Тут и решил окончательно перейти на ЭБН.
В интернете информации есть масса информации о подключении электро насоса.
Схема проста до безобразия.
Первым делом врезаем насос в топливную магистраль после топливного фильтра. Фильтр рекомендую заменить. Я взял простой фильтр с отстойникомю.
Сам насос по время работы вибрирует, не сильно, но ощутимо. Я не стал крепить его на кузов.
Решение нашлось само собой. Все знают, что у нивы под капотом расположено запасное колесо. Под колесом есть штанга.
Из подручных средств соорудил крепление, а именно из сайлентблок от переднего стабилизатора поперечной устойчивости и крепления(домик) от того же стабилизатора.
Проушины самого насоса идеально подошли под домик. Собрал весь пирог прямо на штанге. Протянул провода, сцепил их хомутами. Шланги пришлось брать по длиннее.
Кстати, обязательно убедитесь, что на карбюраторе есть обратка, кто не знает, это шланг отвода излишков топлива обратно в бензобак. В противном случае будет заливать карб(насос достаточно мощный).
Вторая часть балета, подключение электрики.
Насос можно подключить таким образом, что при повороте ключа зажигания, будет подаваться питание на насос.

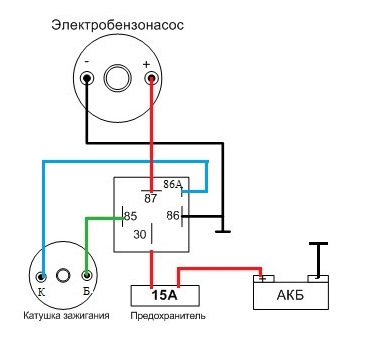

Электро схема ниже
Пояснение:
1) Подаем питание на насос:
На ПЛЮСОВУЮ клемму аккумулятора кидаем провод и тянем до бензонасоса.
От бензонасоса, от черного провода МИНУСА, кидаем провод на кузов авто, там где вам удобно, главное прикрепить к массе кузова.
2) Делаем прерыватель цепи
Что бы насос не работал постоянно от аккума, в районе катушки зажигании(меньше придется тянуть провода) врезаем 4х контактное реле в провод с ПЛЮСОМ. К ножке реле под номером 87 подключим ПЛЮСОВОЙ провод, идущий от бензонасоса. К ножке 30 подключаем провод, идущий от аккума. От ножки реле под номером 85 тянем провод к контакту Б на катушке зажигания, если мне изменяет память, на этот контакт идет серый провод с черной прожилкой.
3) Защита насоса
Между реле и бензонасосом в провод питание(ПЛЮС) врезам корпус с флажковым предохранителем на 10-12 ампер.
Все клеммы лучше изолировать термоусадкой или изолентой. Все соединения я делал с помощью клемм. Провода к реле я подключил через колодку. Это исключает отсоединение проводов, особенно плюсового провода от аккумулятора.
Кстати, хочу отметит топливный насос проявил себя с лучшей стороны. Машина работала стабильно на всех режимах. Не совру, если скажу, что Нивка стала ездить лучше. Все-таки стабильная подача топлива, немаловажный фактор для карбюратора.
Коллеги, спасибо за внимание, надеюсь, эта простенькая статья была вам интересна, каждый нашел для себя, что-то полезное.
Я с радостью буду делиться с вами своим опытом. Ставьте лайки, подписывайтесь, пишите и комментируйте!
Чуть не забыл. Насос называется HEP-02A, я его заказал на aliexpress.com за 650 рублей с доставкой до Калуги.
Характеристики
Давление — 0,1 бар
Производительность – 70-110 л/ч
Напряжение — 12 V
Ток — 1,2A
Диаметр трубки — 8 мм.
Производство Япония.
Обязательно брать насос с красной этикеткой и серебристым корпусом. Берите два, про запас. Пусть в машине валяется один на всякий случай.
НИВА КЛУБ
International Niva Club
Не качает бензонасос при включении зажигания!
Не качает бензонасос при включении зажигания!
Сообщение ILIA » 17 янв 2011, 10:05
Re: Не качает бензонасос при включении зажигания!
Сообщение Антоха » 17 янв 2011, 10:25
Re: Не качает бензонасос при включении зажигания!
Сообщение Zvykar’ » 17 янв 2011, 12:02
Re: Не качает бензонасос при включении зажигания!
Сообщение Axen » 17 янв 2011, 15:15
Re: Не качает бензонасос при включении зажигания!
Сообщение Зоркий сокол » 17 янв 2011, 16:10
Re: Не качает бензонасос при включении зажигания!
Сообщение Антоха » 17 янв 2011, 16:11
Re: Не качает бензонасос при включении зажигания!
Сообщение Зоркий сокол » 17 янв 2011, 16:19
Re: Не качает бензонасос при включении зажигания!
Сообщение Антоха » 17 янв 2011, 16:20
Re: Не качает бензонасос при включении зажигания!
Сообщение Axen » 17 янв 2011, 17:24
Re: Не качает бензонасос при включении зажигания!
Сообщение serj44 » 17 янв 2011, 17:38
Re: Не качает бензонасос при включении зажигания!
Сообщение ILIA » 17 янв 2011, 19:31
Re: Не качает бензонасос при включении зажигания!
Сообщение Антоха » 17 янв 2011, 21:32
Re: Не качает бензонасос при включении зажигания!
Сообщение serj44 » 17 янв 2011, 21:44
Re: Не качает бензонасос при включении зажигания!
Сообщение Антоха » 17 янв 2011, 22:05
Re: Не качает бензонасос при включении зажигания!
Сообщение Portada » 18 янв 2011, 00:39
Re: Не качает бензонасос при включении зажигания!
Сообщение Zvykar’ » 18 янв 2011, 01:06
Re: Не качает бензонасос при включении зажигания!
Сообщение Portada » 18 янв 2011, 01:49
Re: Не качает бензонасос при включении зажигания!
Сообщение Zvykar’ » 18 янв 2011, 12:55
Re: Не качает бензонасос при включении зажигания!
Сообщение karafon » 18 янв 2011, 19:37
Все о бензонасосе Нивы Шевроле — устройство, неисправности и способы их устранения
Бензонасос — важный элемент топливной системы, выполняющий две функции:
На Ниве Шевроле установлен электрический насос, управляемый электронной системой автомобиля.
Устройство и принцип работы
В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.
Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.
Реле топливного насоса находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.
Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:
Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается.
Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.
Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.
Основные неисправности и их возможные причины
Проблемы в работе бензонасоса проявляются в работе двигателя, который начинает себя некорректно вести:
Подобные симптомы проявляются и при неисправностях зажигания, впрыска и других ключевых систем. Однако начать стоит с проверки работы насоса.
Проблемы возникают по следующим причинам:
Важно: при загрязнении фильтра грубой очистки к электродвигателю поступает недостаточно бензина и он перегревается. Если вовремя не устранить проблему, бензонасос выйдет из строя.
Устранение неисправностей
Двигатель не заводится, если бензонасос не подает бензин в топливопровод.
В этом случае проверка начинается с предохранителя. Если он исправен, необходимо убедиться в наличии напряжения на клеммах бензонасоса. Для диагностики потребуется мультиметр. Поднимите заднее сиденье и снимите крышку, закрывающую насос. Если при включенном зажигании на клемму приходит 12 вольт, а двигатель насоса не работает, узел нуждается в замене.
Нередко насос перестает работать из-за окисления клеммы. Поэтому осмотрите разъем и при необходимости очистите его от коррозии.
Если электропитание отсутствует, необходимо проверить работу реле и целостность проводов.
Перебои в работе или недостаточная мощность двигателя — следствие потери производительности насоса и падения давления в магистрали. Это случается по трем причинам:
Для начала проверьте состояние контактов. Затем демонтируйте бензонасос и снимите сетчатый фильтр. При первых признаках загрязнения сетку нужно заменить на новую.
Проверка работы регулятора давления требует наличия манометра. Он подключается к выходу топливопровода. Рабочее давление при включенном зажигании не должно быть ниже 3,6 Бар.
Видео-инструкция по замене:
Бензонасос Нивы Шевроле. Назначение, конструкция, возможные поломки.
Устраняем неисправность: Покупать новый контроллер нет времени и свободных средств, а машина нужна срочно. Поэтому я нашёл в запасе штатную клавишу включения ПТФ и несколько проводов. Делаем новую цепь: кидаем с кузова минус на реле через кнопку, чтобы в случае чего насос можно было отключить. Проверяем — всё работает: плюс на реле приходит, плюс с реле уходит, насос качает. Вроде бы побороли. Второй разрыв: Но радость был недолгой. При второй попытке завести машину насос не включился. И снова берём контрольку, проверяем: плюс с реле уходит, значит эта часть цепи в порядке. От реле серый провод идёт на 16-разъёмную колодку (разъём №3), находящуюся за главным блоком предохранителей с водительской стороны. Проверяем её — плюс приходит. Следом за этой колодкой провод идёт к 6-разъёмной колодке, спрятанной за пластиком справа от педали газа. Проверяем её — плюс приходит. Отсюда же провод сразу идёт к насосу. Проложен он в большом жгуте проводов в водительском пороге, и поэтому снимаем пластиковую накладку порога. Причина: Сняв накладку, я увидел реле, врезанное в цепь бензонасоса. Это реле сигнализации, которое при постановке машины на охрану блокирует подачу напряжения на сам насос. Обычно, оно ставится за основным блоком предохранителей (хотя некоторые криворукие электрики умудряются впаять его рядом с мозгами, поменяв всю цветовую дифференциацию проводов), но в этом случае оно стояло в самом сыром месте салона. Как итог — само реле изнутри всё закисло, а также окислами покрылись контакты и плохо заизолированные скрутки. Устраняем проблему: Выкидываю реле (переношу его в более сухое место), соединяю цепь, изолирую её термоусадкой и покрываю герметиком. Всё работает на УРА.
Бензонасос не качает при включении зажигания
В первую очередь надо проверить клеммы бензонасоса и питание на них. На фото клеммы износились, что вызвало замыкание контакта и оплавление бензонасоса.
Что делать, если возникла такая ситуация. Алгоритм проверки расписан ниже. Вкратце проверяется наличие напряжение на клеммах бензонасоса. Исходя из этого делаются дальнейшие выводы.
Проверка цепи бензонасоса
Проверка цепи питания.
Если знать, что насос работает (для этого надо получить доступ к нему, извлечь и подсоединить к альтернативному источнику питания), то тогда причину следует искать в проводке автомобиля. Для этого контрольную лампочку следует подсоединить к серому проводу, который выходит на насос.
Именно он и является плюсом. Если лампочка не загорелась, то питание на агрегат не поступает.
Проверка реле и предохранителей
Тут изначально стоит проверить предохранители и реле. Блок предохранителей располагается за слева от водителя под торпедой, а потому доступ к нему непростой. Придётся открутить два болта и снять декоративную защитную крышку.
Если данные узлы неисправны, то их следует поменять. Проверяется реле аналогичным способом, что и насос, при подключении контрольной лампочки на вход и выход. Предохранитель можно проверить визуально.
Реле бензонасоса отмечено зелёной стрелочкой
Если автомобиль и после этого не будет заводиться, то следует проверить колодку с разъёмами. Находится оно за блоком предохранителей со стороны водителя в салоне. Тут также можно использовать контрольную лампочку или тестер, при помощи которых проверяется напряжение на входах/выходах.
Признаки неисправности.
Прежде всего нужно попробовать повернуть ключ замка зажигания и прислушаться, начинает ли насос качать топливо. Если он исправен, то при повороте ключа должно быть слышно характерное жужжание со стороны багажника. При неисправности, моторчик молчит, и не создает необходимое для работы давление в системе.
Можно попытаться реанимировать неисправный бензонасос. В первую очередь нужно скинуть клемму с аккумулятора. В некоторых случаях, проблема может быть вызвана сбоем в электронном блоке управления и сброс системы помогает запустить его.
Но такое развитие событий довольно редкое. В большинстве случаев сброс клеммы не приводит к желаемым результатам. И тогда понадобиться искать неисправность. Для начала необходимо проверить клеммы насоса. Для этого потребуется тестер или контрольная лампа. Чтобы проверить бензонасос необходимо один щуп тестера замкнуть на корпус автомобиля – массу, а драгой приложить к клеммам бензонасоса. Если тестер показывает наличие напряжения – насос вышел из строя и требуется его замена. Если напряжение отсутствует – нужно искать проблему в электропроводке авто.
Если электромотор бензонасоса исправен, нужно проверить реле, отвечающее за его работу и предохранитель. Они распложены под бардачком на передней панели. Для проверки можно использовать соседнее реле на плате, имеющее схожие параметры. Предохранитель используется номиналом 15 Ампер. Не рекомендуется для проверки использовать деталь номиналом меньше, иначе он скорее всего перегорит. Иногда контакты просто могут расшататься, поэтому можно попробовать покачать его и подогнуть ножки.
В некоторых случаях отключить насос может неисправное реле сигнализации. Оно блокирует цепь, мешая злоумышленникам украсть автомобиль, но в случае неисправности может стать причиной отключения.
Назначение бензонасоса
Само название детали говорит о том, что она нужна для перекачивания топлива из резервуара в магистраль ТС. На автомобиле Нива Шевроле устанавливается погружной бензонасос. Он представляет собой коллекторный двигатель, где роль статора играют два магнита. Но чаще всего под бензонасосом подразумевают не только сам моторчик, а целый модуль, в состав которого входит:
Корпус выполнен из пластика. Он выполняет несущую функцию, так как на нем крепятся основные элементы модуля. Обычно не доставляет проблем в течение всего периода эксплуатации автомобиля, если только он не подвержен механическому воздействию.
Фильтр считается расходным материалом. Его приходится менять по мере загрязнения. Точно указать ресурс невозможно, так как он зависит от качества применяемого топлива.
Датчик уровня предназначен для подачи сигнала, который после преобразования поступает на приборную панель. Возможность контроля количества топлива сегодня является неотъемлемой функцией любого автомобиля. Кроме этого, бортовой компьютер может рассчитать расход или остаточное количество бензина.
Регулятор давления представляет собой перепускной клапан. Давление в магистрали не может расти бесконечно, а система впрыска не всегда способна потреблять то количество бензина, которое поступает от бензонасоса.
Чтобы добраться до модуля, достаточно откинуть сиденье заднего дивана, поэтому бензобак снимать не приходится. Задачей насоса является не только перекачивание топлива, но и создание определенного давления в целой системе. А при избыточном давлении срабатывает клапан, и бензин переливается обратно в бак.
Принцип работы бензонасоса
Работа насоса управляется контроллером. При этом схема его управления достаточно интересна. Датчика давления в системе авто нет, а потому оно поддерживается регулятором давления. Расположен он возле насоса в баке.
Новый и старый регулятор давления топлива
Регулятор имеет клапан, который может открываться только в определённый момент, а именно тогда, когда в системе будет достаточное давление (4 Бар).
При этом топливо не будет поступать также и в обратку. При включении зажигания насос начинает нагнетать топливо в систему, после этого клапан регулятора открывается и остаётся в таком положении на всём протяжении работы мотора.
Как функционирует бензонасос Нивы Шевроле
После демонтажа модуля необходимо приступить к его разборке, так как сам моторчик находится внутри корпуса. Алгоритм разборки интуитивно понятен. Электромотор вставлен в специальный корпус, удерживающийся шплинтом на направляющих. На роторе закреплена крыльчатка с лопастями. При ее вращении образуется завихрение топлива, в результате которого бензин приобретает кинетическую энергию и поступает в магистраль. Узел при выходе из строя меняется целиком, так как считается неразборным.
Рычаг поплавка соединен с ползунком реостата. При изменении уровня топлива в баке изменяется сопротивление резистора датчика.
Команда включения моторчика поступает от ЭБУ, но управление цепью осуществляет электромагнитное реле бензонасоса.
Оно расположено под бардачком с пассажирской стороны и закрыто декоративной крышкой. В том же блоке установлен предохранитель цепи. На эти две детали необходимо обращать внимание, так как они часто становятся причиной неисправности.
Топливо поступает в бензонасос через фильтрующий элемент, выполненный в виде мелкой сетки. Это уберегает узел от попадания внутрь крупных инородных частиц. Запрещается «сушить» бак, то есть расходовать топливо до конца, так как насос должен оставаться погруженным для частичной смазки и охлаждения. При работе крыльчатки в магистрали нарастает давление, которое варьируется от 3,6 до 4 бар, если включено зажигание, а двигатель не работает. При достижении предельного давления срабатывает клапан регулятора.
Замена бензонасоса Шевроле Нива.
Если неисправность все-таки в самом насосе, то необходима его замена, которая проходит в несколько этапов:
На этом демонтаж неисправной детали считается завершенным. Установка новой и сборка происходит в обратном порядке. Замена неисправного насоса – весьма простая на Шевроле Нива, поэтому может быть решена, даже если она застала в дороге.
Типичные неисправности и методы их устранения
О поломках бензонасоса можно судить по следующим симптомам:
При полном отказе бензонасоса необходимо проверить цепь питания, начиная от реле и предохранителя (Находятся в ногах переднего пассажира, под панелью).
Нередко проблемы возникают в месте соединения колодок проводов на модуле, так как в этом месте подгорают контакты. Если при исправной цепи моторчик не работает (нет характерного шума при включении зажигания), то его придется заменить.
В остальных случаях возможно два исхода событий. Первый подразумевает замену фильтра (сеточки). Ее состояние можно оценить визуально. Наличие отложений коричневого цвета говорит о сильном загрязнении. Топливо не может в полном объеме поступать в насос.
Рекомендуется замену сетки проводить сразу после возникновения схожих симптомов, так как электродвигатель при недостаточном количестве поступающего топлива перегревается.
Если состояние фильтра удовлетворительно, то причина может крыться в неправильной работе регулятора. Отметим, что такая поломка возникает гораздо реже, однако имеет место быть. Дело в том, что перепускной клапан может срабатывать раньше времени, и поэтому давление в магистрали меньше номинального. Измерить давление несложно. Необходимо подсоединить манометр к топливной рампе и включить зажигание.
Обслуживание бензонасоса Шевроле Нивы не предусмотрено, хотя некоторые ремонтные работы определены. Опытные владельцы стараются не доводить дело до полного отказа, так как произойти это может не в самый подходящий момент. Они стараются заправляться только на зарекомендовавших себя качеством заправках, а после определенного пробега менять сеточку-фильтр.
Видео «Как найти причину поломки насоса»
Подробно о поиске причины поломки бензонасоса смотрите на видео (автор — Сергей Л).
Всем привет! Обращаюсь с типичной и распространенной проблемой: не работает бензонасос Нива Шевроле. Вчера сел в машину, завел — завелась, но и сразу заглохла. Первая пришедшая в голову мысль — сломался бензонасос. Когда запускаешь двигатель, слышно, как насос гудит, после чего срабатывает реле, и он перестает качать топливо. Оставил машину, на следующий день стал пробовать завести — не гудит и не заводится насос. Что делать?
Вы правильно заметили, во время поворота ключа зажигания срабатывает реле, начинает работать бензонасос, подавая топливо в цилиндры по магистралям. Если жужание насоса не слышно, вероятней всего, произошла его поломка. Чтобы выяснить, так ли это на самом деле, необходимо проделать несколько простых действий. Поговорим обо всём по-порядку.
