Как подтянуть задний ступичный подшипник на нексии

Daewoo Nexia Ginerva › Бортжурнал › Замена подшипников задней ступицы

Всем доброго времени суток))
Столкнулся с проблемой ужасного гула при движение со стороны задних колес, а при наезде на какое-либо препятствие слышен щелкающий стук. Проблема была ясна сразу, пора менять подшипник задне ступицы, загвоздка была в недостатке свободного времени. Загонять машину в автосервис мне было не интересно, да и не когда, и в общем то не хотелось оставаться без машины хоть и не на долго, да и смысла не вижу отгонять ее к чужим людям когда сам работаю в таком же автосервисе. И вот наконец то свершилось чудо выдался достаточно свободный денек и я смог заняться ремонтом своей машинки.
(Запись к сожалению без фото, т.к руки грязные и пачкать не телефон, не фотик не охото)
Ничего сложного в процессе замены нет. Снимаете колесо, отворачиваете винт под крестовую отвертку, который направляет барабан к ступице и снимаете его. Затем снимаете шплинт и отворачиваете ступичную гайку. Вынимаете шайбу и снимаете ступицу. Выбиваете внешние части подшипника ( у меня почему один из старых подшипников был абсолютно сухой) и запрессовываете новые с помощью старых частей. Все смазываете уже имеющейся смазкой. Затягивая гайку крутил колесо, чтобы подшипники встали как надо. Все тоже самое проделываете со второй стороны.

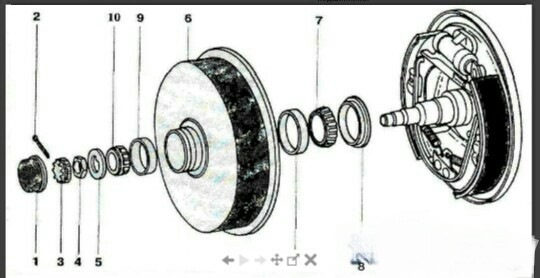

1.Отвораживаем гайку ступицы (4), снимаем упорную шайбу (5), снимаем ступицу в сборе с наружным подшипником
2.Снимаем съемником внутреннее кольцо (9) внутреннего подшипника (7)
3.Извлекаем из ступицы внутреннее кольцо наружного подшипника (10). Поворачиваем ступицу и удаляем сальник (8)
4.С помощью съемника или оправки снимаем или выпрессовываем наружное кольцо (9) подшипника наружней опоры (10) из ступицы, аналогично удаляем наружное кольцо (9) внутреннего подшипника ступицы (7)
5.Очищаем внутреннюю полость ступицы и цапфу. На посадочных поверхностях не должно быть сколов, забоин, задиров, следов износа. При наличии дефектов следует заменить поврежденные детали.

1. Тонким слоем наносим консистентную смазку на внутреннюю полость ступицы и цапфу
2. Запрессовываем оправкой подходящего диаметра наружные кольца (9) наружного подшипника (10) и внутреннего подшипника (7)
3.Наносим смазку в полость ступицы и запрессоваем наружный подшипник ступицы (10)
4. Установливаем в ступицу внутреннее кольцо внутреннего подшипника (7) и новый сальник (8), предварительно смазав рабочую кромку смазкой
5.Переворачиваем ступицу и установить внутреннее кольцо наружного подшипника (10)
6.Устанавливаем ступицу в сборе на цапфу, упорную шайбу (5), затягиваем гайку (4) от руки
7. Устанавливаем тормозной барабан (6) и снятое заднее колесо
8. Регулируем зазор подшипников в следующем порядке: вращая рукой колесо в направлении, соответствующем движению автомобиля передним ходом, затягиваем гайку моментом 25 Нм (при этом из подшипников и их гнезд выдавится лишняя смазка и подшипники правильно устанавятся в гнездах; постепенно отпускаем гайку (4) до совпадения отверстия в цапфе с одной из прорезей корончатой гайки (3), но не более, чем на 90 градусов; устанавливаем новый шплинт (2) и загибаем его концы. При правильной регулировке подшипников осевой зазор должен составлять 0,03–0,13 мм; вставляем защитный колпак (1) в ступицу

P. S Алгоритмы позаимствовал в просторах интернета. Может кому они пригодятся и помогут)))

Источник

Daewoo Nexia › Бортжурнал › Замена задних ступичных подшипников.

Всем привет!
Я уже писал о мерзком гуле появившемся недавно, поэтому в начале недели заказал в автодоке два задних ступичных подшипника, смазку для них:
FAG, 713610230 — Комплект ступичных подшипников роликовых конических
MOBIL, 98GM27 — Смазка Mobilgrease XHP 222
И вчера приступил.

Задомкратил колесо, и ещё на всякий случай подложил кирпичи и дощечку, и немного отпусти домкрат, чтоб машина лежала и на домкрате и на кирпичах. Это необходимо, так как штатный домкрат говно, запросто может подломится.
После этого скинул колесо и подложил его под машину, тоже для доп страховки.

Разложил комплект подшипника:

Как видно, в комплекте есть смазка, но её как то мало, имхо не хватит. Ну и я в любом случае заказал Мобил, её для этих дел хвалят шибко.

Далее скинул барабан, вынул шплинт, и открутив гайку снял ступицу. Вышла она легко, до этого момента всё делается достаточно легко.
Перед началом работ, меня больше всего беспокоил порядок установки подшипников, но как оказалось всё предельно просто, не ошибёшься))) Достаточно снять ступицу, заглянуть в ейные дырки, и все вопросы отпадают)

А дальше меня ждала неприятность — оглядев ось (цапфу), я обнаружил что посадочное место мелкого подшипника изрядно задрато, видимо подшипник клинил, и начал жрать шейку цапфы(((
Вот, тут всё видно:

Попробовал накинуть новый подшипник — болтается((
В общем собрал всё обратно, и поехал в магазин. Ну конечно же у них вместо оригинала какой то сранный аналог, от безымянной фирмы АТ:

Ну а что делать, откладывать замену не хотелось, решил брать эту хрень. Надеюсь не совсем говно, вроде деталь то простая…
Короче купил эту хрень, приехал обратно, и снова всё по новой.
Всё открутил, побрызгал гайки держащие ось ведешкой, и пошёл пить чай)
Попил, пришёл начал откручивать, (головка на 15), хрен! И молотком по ключу, и вторым клучом за первый, как рычагом — нихрена!
Блин. Тут присмотрелся — етить-колотить, я ж затягиваю!))))) В другую сторону — и пошли как миленькие)))
Так что будьте внимательнее 🙂
Да, перед тем как всё откручивать, имейте в виду — весь механизм на этих болтах и держится, и после вытаскивания оси норовит повиснуть на тормозной трубке, что недопустимо. Поэтому заготовьте какой нибудь штырь, чтоб подвесить всё это барахло, или держите новую ось под рукой, чтоб сразу вставить.
У меня под рукой была отвёртка, её и воткнул)

Прикрутил новую ось, (все резьбовые соединения мажу графиткой, чего и вам советую), и пошёл перепресовывать внешние обоймы подшипников в ступицу.
Тут в принципе тоже ничего сложного, я выбивал старые и забивал новые бронзовой выколоткой. Точнее сперва новые забивал старыми обоймами, а уже в конце бронзой.
Собрал всё назад, забил смазкой ступицу, затянул гайку, повесил колесо, отрегулировал натяг, (тут отдельно хочется сказать огромное спасибо комрадам koreyka и Ulnov ), воткнул шплинт, забил смазкой и заколотил колпачок.

Тут же поехал, чуток прокатился — ура! Гула нет!
Так что пока всё хорошо, ну а в дальнейшем посмотрим, рукожоп я или нет))
Единственное что меня беспоекоит, не много ли смазки я забил? Я знаю что лишнего там не надо, вызовет перегрев, но там в ступице такие полости, что я подумал что лишнее всё равно найдёт куда уйти…
В общем посмотрим, но забил я наврное 60…70% внутренней полости… А может меньше, хз…
…
Ну а потом я поменял подшипник и с правой стороны, но тапм всё было ГОРАЗДО быстрее, так как там ось была в идеале, ну и опыт уже был)
Что меня удивило, что с правой стороны внутренний (БОЛЬШОЙ) подшипник был КВС, а наруждний мелкий — койо! Это что, предыдущий хозяин некомплектом ставил? Или что? Хрень какая то…
…
По итогам — еду тихо, никаких гулов, всё отлчно.
Всем удачи!

Источник

Замена подшипника задней ступицы Дэу Нексия своими руками: инструкция, видео, размеры и номера

Задний ступичный подшипник на Дэу Нексия расположен в ступице заднего колеса, которая крепится к тормозному барабану изнутри. Подшипниковый узел задней ступицы состоит из двух открытых конических роликоподшипников, внутреннего (большой) и наружного (малый).

При правильной эксплуатации и обслуживании запчасть прослужит более 50 000 км пробега. Причины выхода из строя, при которых потребуется замена заднего ступичного подшипника Дэу Нексия:

В статье подробно рассказано, как правильно сделать замену подшипника задней ступицы на Дэу Нексия: сделать диагностику, снять старый и установить новый. Даны рекомендации по выбору запчастей, а так же рассказаны нюансы ремонта и инструкция по регулировке зазора подшипника. Предварительно посмотрите видео о том, как заменить задний ступичный подшипник Daewoo Nexia.

Замена подшипников задней ступицы Daewoo Nexia

Диагностика заднего подшипника, признаки поломки

Прежде чем приступать к ремонту, будьте уверены, что именно ступичный подшипниковый узел вышел из строя, признаки этого следующие:

Аналогичные признаки неисправности и у переднего подшипника ступицы.

Порядок действий для проверки ступичного подшипника Daewoo Nexia:

Диагностика заднего подшипника

Как поменять задний ступичный подшипник на Нексии 1.5-2.0 (8 клапанов, 16 клапанов, n150)

На фото показана схема устройства задней подвески и ступицы автомобиля:

Требуемый набор инструмента для ремонта:

Снятие тормозного барабана и демонтаж старых ступичных подшипников

Поставьте автомобиль на ровную поверхность, снимите с тормозов и установите упоры под передние шасси.

Установка заднего подшипника в ступицу Дэу Нексия 2 своими руками

Регулировка подшипников задней ступицы Дэу Нексии (8/16 клапанов седан и хэтчбэк, n150)

Правильная регулировка – это важный критерий срока службы подшипника ступицы. Единственным правильным способом регулировки с точки зрения механики и согласно официальным руководящим инструкциям по эксплуатации, является затяжка гайки регламентированным моментом при помощи динамометрического ключа.

Пошаговая инструкция регулировки

Регулировка заднего ступичного подшипника

Выбор подшипников задней ступицы Нексии: артикул, размеры, каталожные номера

Как уже говорилось выше, в ступице заднего колеса расположены два роликовых радиально-упорных конических подшипника, установленных по схеме «в распорку». Номинальные размеры и номера подшипников разные.

Маркировка согласно ГОСТ:

Степень точности – 6. Модификация – А (повышенная грузоподъемность). Размеры деталей представлены в таблице ниже.

Для выбора запчастей ориентируйтесь на таблицу ниже, в которой представлены: производители, стоимость, комплектация изделий, каталожные номера (артикулы).
