Как поменять главный тормозной цилиндр на ниве шевроле

Главный тормозной цилиндр Нива Шевроле

Главный тормозной цилиндр Шеви Нива: 1 – корпус цилиндра; 2, 3 – поршни привода контуров тормозов; 4 – распорная шайба; 5 – толкатель.

Главный цилиндр с последовательным расположением поршней. На корпусе главного цилиндра закреплен бачок, в заливной горловине которого установлен датчик недостаточного уровня тормозной жидкости. Главный цилиндр тормозов Нива Шевроле не разборный и ремонту не подлежит. При выходе из строя необходима замена.

Снятие и установка бачка главного тормозного цилиндра Нива Шевроле

Бачок снимают для замены или для профилактической промывки. Кроме того, иногда бывает необходимо снять бачок для замены резиновых втулок крепления бачка.

Отсоедините наконечники проводов от датчика уровня Шеви Нива тормозной жидкости и снимите крышку бачка с поплавком датчика уровня, затем откачайте резиновой грушей тормозную жидкость из бачка

Отведите фиксаторы бачка и снимите бачок. Осмотрите резиновые втулки крепления бачка. Надорванные, потрескавшиеся или потерявшие эластичность втулки замените. Устанавливайте бачок в последовательности, обратной снятию.

Снятие и установка главного тормозного цилиндра Нива Шевроле

Главный тормозной цилиндр Нивы снимают для его замены, а также при снятии вакуумного усилителя тормозов. Для демонтажа потребуется инструмент: ключи на 10 и 13.

Отверните две гайки крепления трубопроводов к цилиндру, отсоедините трубопроводы от цилиндра и отведите их в сторону. Заглушите отверстия в трубопроводах

Отверните две гайки крепления цилиндра к корпусу вакуумного усилителя и снимите цилиндр. Установка главного тормозного цилинда Нива Шевроле выполняется в порядке, обратном снятию. После работ прокачайте тормозную систему.

Источник

Главный тормозной цилиндр Шевроле Нива

При попадании тормозной жидкости на поверхность кузова автомобиля Шевроле Нива может быть нанесен вред его лакокрасочному покрытию, так что если вы заметили капли этого вещества на кузове, то нужно немедленно вытереть их сухой тряпкой или бумажной салфеткой. Произведем демонтаж и установку главного тормозного цилиндра Шевроле Нива.

Вытаскиваем наконечники проводов от датчика уровня тормозной жидкости, выворачиваем крышку бачка с поплавком датчика уровня. Далее сливаем тормозную жидкость с бачка, делается это при помощи резиновой груши. Отводим в сторону фиксаторы бачка и снимаем его. Производим визуальный осмотр резиновой втулки крепления бачка, если они порваны, с трещинами или иными повреждениями, то их нужно поменять. Бачок устанавливается в обратной последовательности.

Теперь снимаем главный тормозной цилиндр, для этого нам понадобятся ключи на 10 и 13. Выворачиваем пару гаек крепления трубопроводов к цилиндру, вытаскиваем трубки и отводим их в сторону. Отверстия в трубке нужно заглушить. Бачок главного тормозного цилиндра, при демонтаже самого ГТЦ, снимать не обязательно. Работу производим аккуратно, дабы не повредить шток толкателя. На этом демонтаж главного тормозного цилиндра Шевроле Нива можно считать оконченным, теперь нужно заняться его обслуживанием.

Зеркало цилиндра и рабочие поверхности поршневых сборок должны быть идеально гладкими, при наличии царапин или трещин эти детали нужно поменять на новые, так что работаем крайне внимательно. Итак, мы сняли ГТЦ автомобиля, произвели его осмотр, прочистили, заменили поврежденные детали, теперь нужно установить его на место.

Перед этим рекомендуется отрегулировать длину штока толкателя. Устанавливаем на посадочный фланец цилиндра специальную уплотнительную прокладку, сверху накладываем регулировочное приспособление и затягиваем регулировочный болт до упора. Далее берем вакуумный насос и разряжаем тормозной усилитель.

Инсталляция ГТЦ Шевроле Нива производится в обратной снятию последовательности. Проверка этого элемента является частью регулярных работ, которые нужно проводить с тормозной системой автомобиля. Желательно перед каждым выездом, особенно в дальнюю дорогу, проверять уровень тормозной жидкости, а так же осмотреть тормозные шланги.

Если вы почувствовали во время движения, что при нажатии на педаль тормоза она проваливается, то нужно срочно загонять автомобиль в сервис и выполнить диагностику. Замена тормозной жидкости производится в соответствии с рекомендациями производителя. В случае своевременного выявления и устранения неполадок в тормозной системе, вы обеспечите себя безопасностью при движении и избежите дополнительных затрат на ремонт.

Источник

Ремкомплект главного тормозного цилиндра Шевроле Нива

Тормозная жидкость в автомобиле представляет собой полимерный раствор с особыми техническими характеристиками, позволяющими противостоять сжатию. Кроме этого данный состав включает в себя особые элементы противостоящие коррозии, чтобы в течение долгого времени обходиться без замены жидкости. Поэтому при возникновении потеков на кузове следует сразу же удалить их, во избежание повреждений лакокрасочного покрытия. Убрать можно при помощи сухой тряпки или бумажной салфетки.

Но при этом так же необходимо решить проблему с утечкой тормозной жидкости.

Тормозной цилиндр выполнен из нескольких компонентов заключенных в прочный корпус, на котором закреплен бачок для заливки жидкости, имеющий датчик уровня встроенный в крышку. Главный цилиндр собирается в заводских условиях для того, чтобы иметь как можно меньше соединительных швов, через которые может вытекать жидкость, поэтому его конструкция не разборная. В случае его выхода из строя следует заменить цилиндр на новый. В основном утечка жидкости может происходить в местах присоединения бачка. В этом случае необходимо приобрести ремкомплект главного тормозного цилиндра для Шевроле Нива, состоящего из набора резиновых прокладок, втулок крепления бачка. При снятии бачок обязательно осматривается на наличие повреждений. При наличии трещин следует заменить его так же на новый. Если его состояние удовлетворительно необходимо промыть его.

Перед началом работ необходимо отключить датчик уровня тормозной жидкости, находящийся в крышке бака. Для этого снять клеммы с проводов подходящих к нему. Крышка отворачивается и осматривается на наличие повреждений. Затем необходимо аккуратно слить жидкость из бачка. Обычно для этого используется резиновая груша с длинным наконечником.

Опустошив бачок можно приступать к его снятию. Он крепиться при помощи специальных фиксаторов, сняв которые бачок можно удалить с посадочного места. После этого осматриваются втулки на наличие повреждений. Если они порваны или их структура стала пористой – это свидетельствует о разрушении материала и скором выходе из строя. В этом случае требуется их замена. После установки новых втулок бачок устанавливается в обратной последовательности.

Снятие тормозного цилиндра.

Для того чтобы снять цилиндр понадобиться набор ключей на 10 и 13. С их помощью отворачиваются гайки крепления трубопроводов. После этого трубки вытаскиваются из посадочных мест и отводятся в сторону. Для того, чтобы не допустить попадание мусора и грязи в трубки с тормозной жидкостью желательно заглушить отверстия. При снятии тормозного цилиндра не обязательно снимать бачок для жидкости, если требуется одновременная замена этих двух компонентов.

При снятии необходимо проводить работу с осторожностью, чтобы не повредить шток толкателя ГТЦ. После этого никаких дополнительных действий не требуется. Можно приступать к обслуживанию главного тормозного цилиндра.

Необходимо провести внешний осмотр. Он должен без внешних повреждений. Цилиндр должен иметь гладкие стенки, без царапин и трещин. Если его состояние не вызывает нареканий можно очистить его от пыли и грязи, появившейся во время эксплуатации автомобиля, затем установить на место.

Перед установкой необходимо произвести регулировку длины штока. Для этого на фланец цилиндра крепиться специальная площадка, поверх которой устанавливается приспособление для регулировки и затягивается болт. После этого, с помощью вакуумного насоса усилитель тормоза разряжается для установки.

Сборка ГТЦ производиться в обратной последовательности. Если во время движения произошло проваливание педали тормоза, это свидетельствует о неправильной сборке или попадании воздуха в систему. Необходимо прокачать тормозную жидкость и проверить систему на наличие потеков. При возникновении проблем рекомендуется произвести повторную проверку.

Источник

Chevrolet Niva 212300-55 GLC › Бортжурнал › 69. Замена задних тормозных цилиндров и тормозной жидкости.

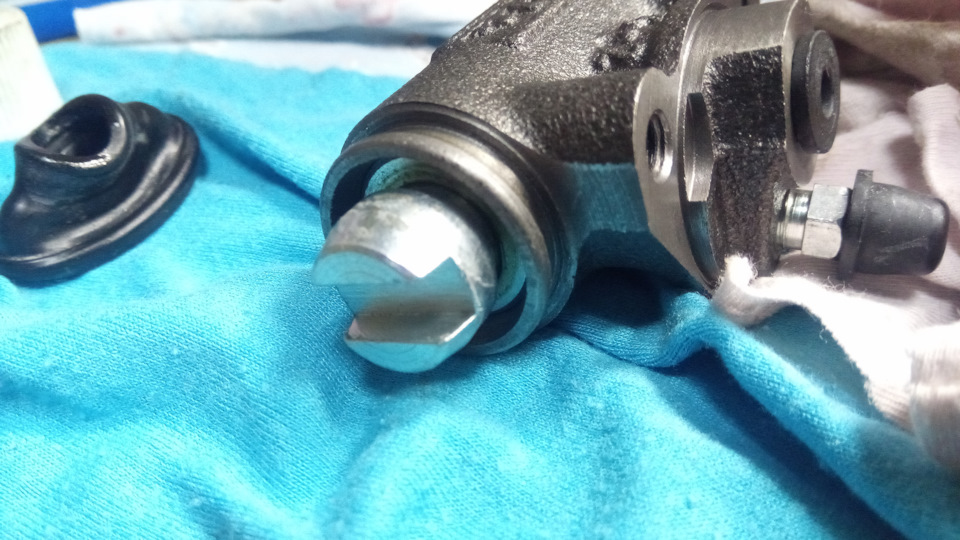

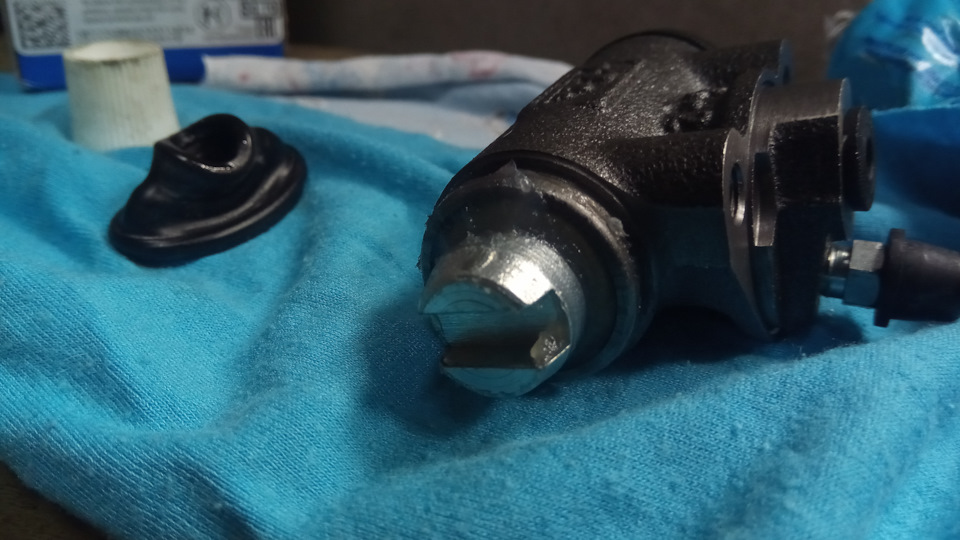

Как обычно, я первым делом снял пыльники проверить наличие смазки под ними. Пыльники мне очень понравились по качеству — они очень плотные, но мягкие. Смазка под пыльниками отсутствовала.
У меня есть смазка для тормозных цилиндров ATE, и я ей сразу воспользовался.

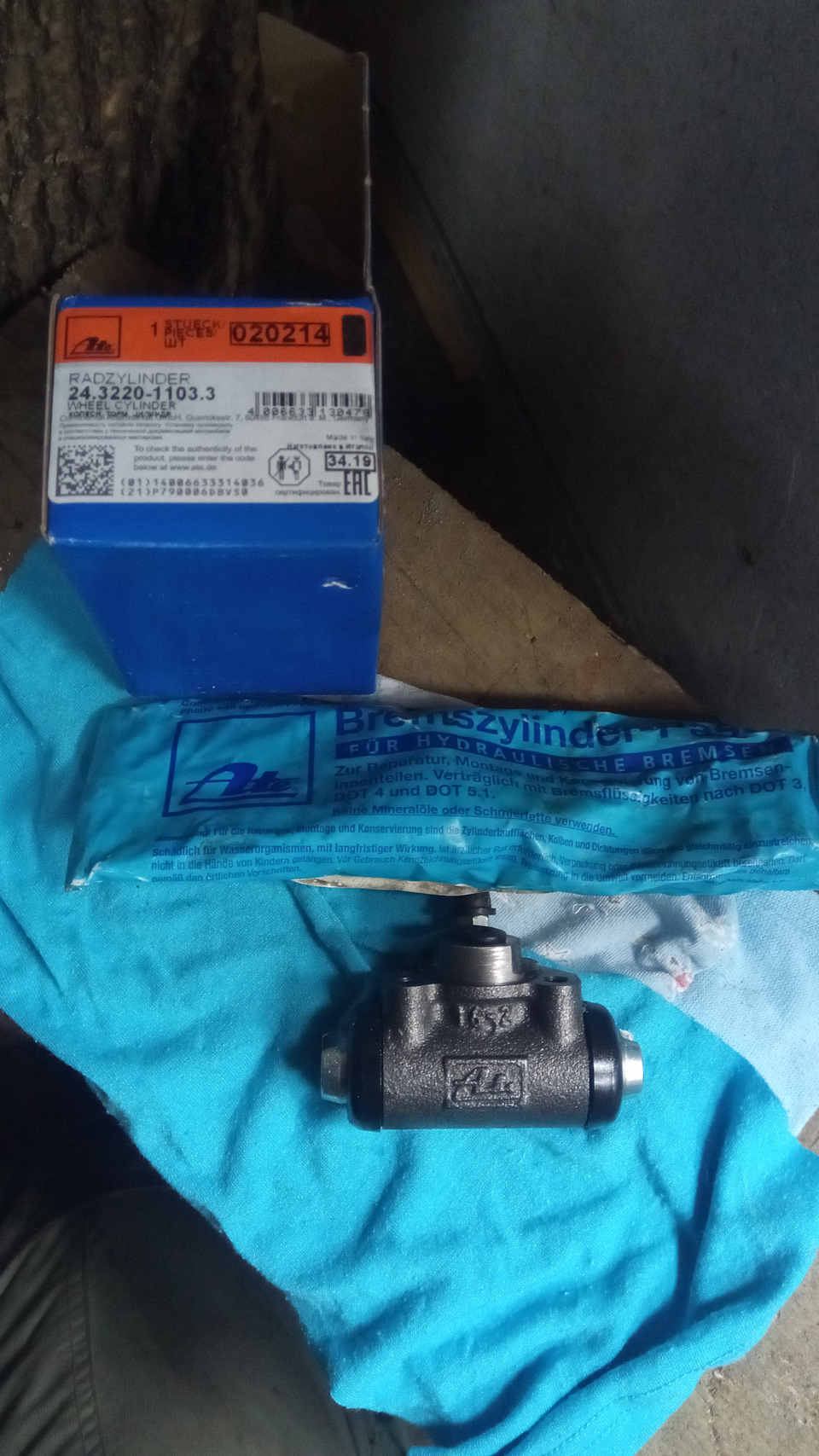

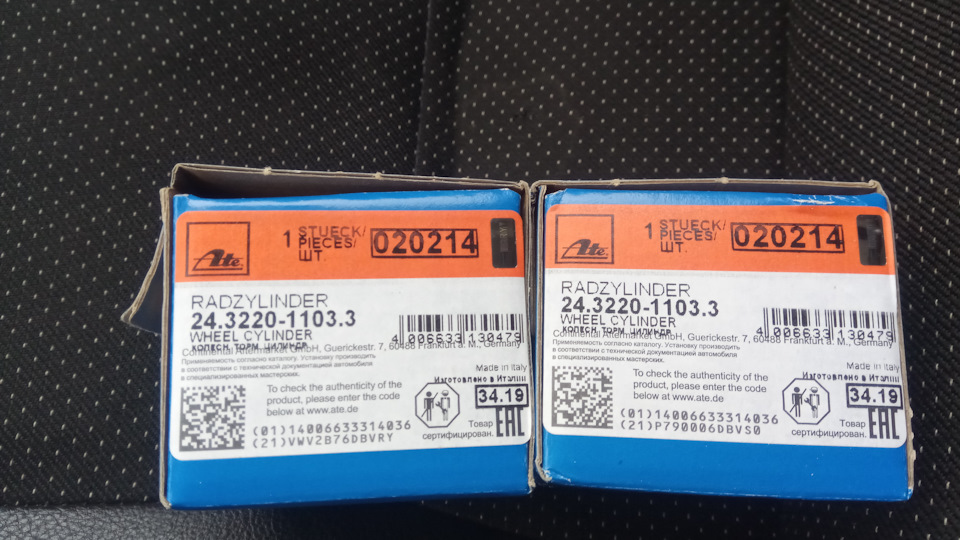

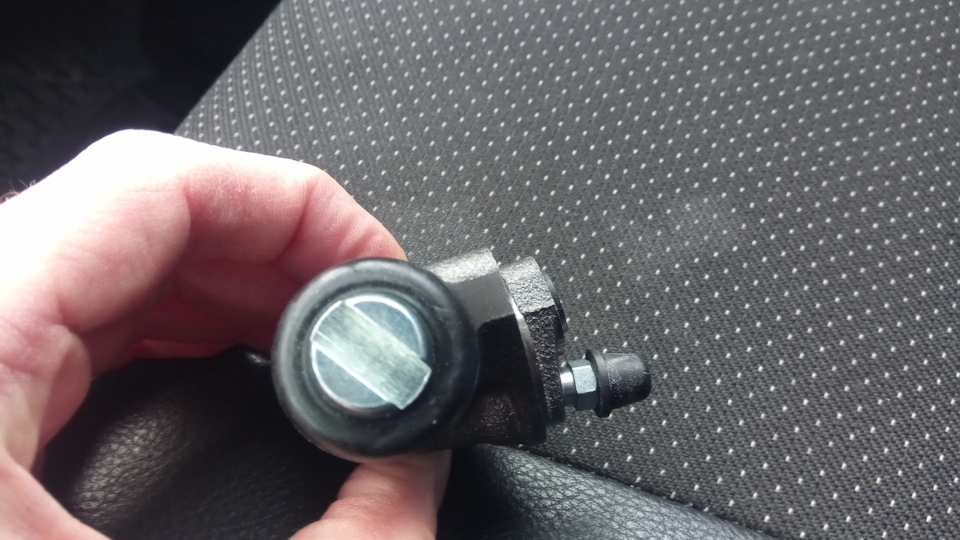

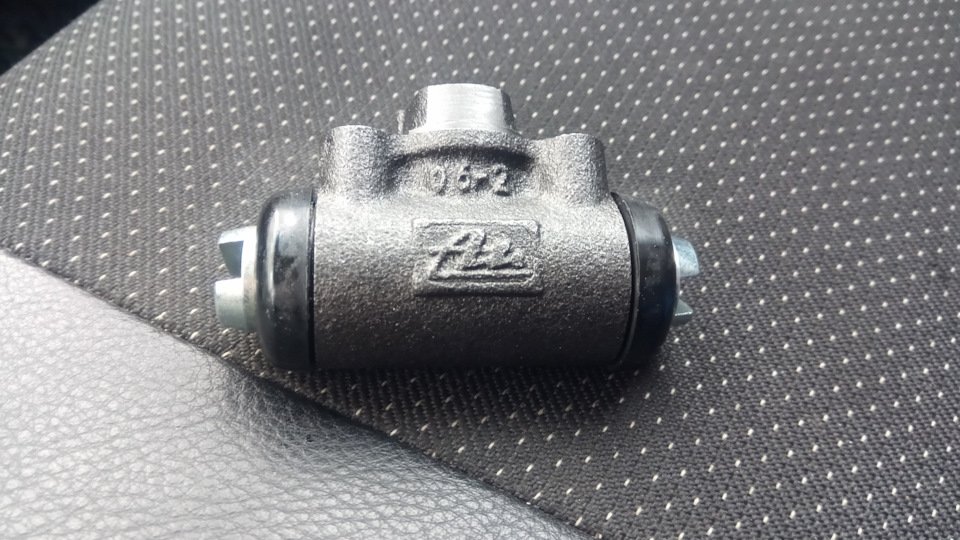

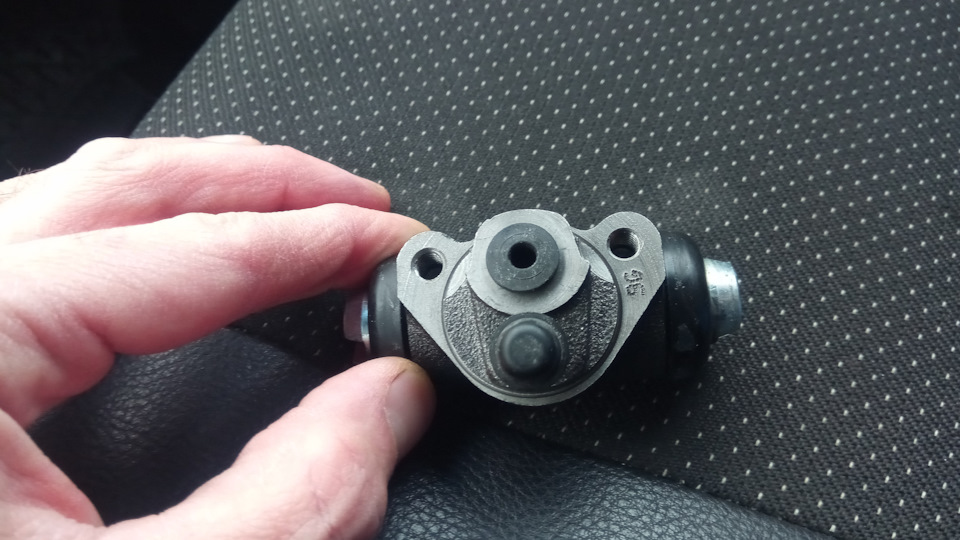

Мое впечатление от тормозных цилиндров ATE: Начиная от упаковки и маркировки и заканчивая самими цилиндрами — вот это настоящие запчасти! За них не жалко потраченных денег, они не стоят каких-то заоблачных денег, но своих денег точно стоят, во всяком случае при первом осмотре. Внешне качество не заставляет сомневаться в том, что они прослужат долгий и эффективный срок, в отличии от тех, то я держал в руках до этого момента.

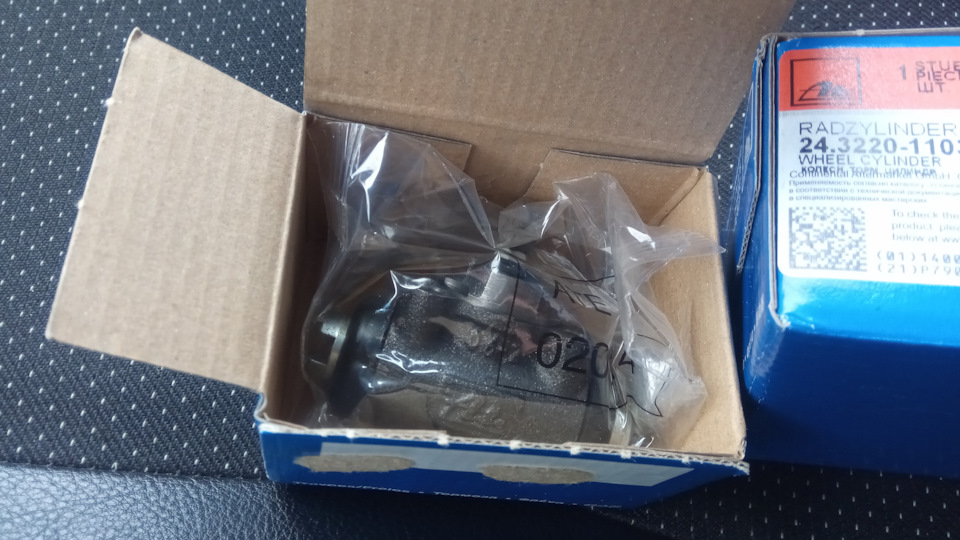

Новые цилиндры смазаны и готовы к установке, теперь приступаю к замене. Снял тормозной барабан слева и увидел вот это:

тормозные цилиндры полностью покрыты коррозией. Открутил быстренько тормозную трубку от тормозного цилиндра и заменил тормозной цилиндр на новый.

Собрал левую сторону, теперь снял тормозной барабан справа:
1

Справа поршеньки не выпрыгивали, но цилиндры под замену однозначно. Так же ржавый тормозной цилиндр.

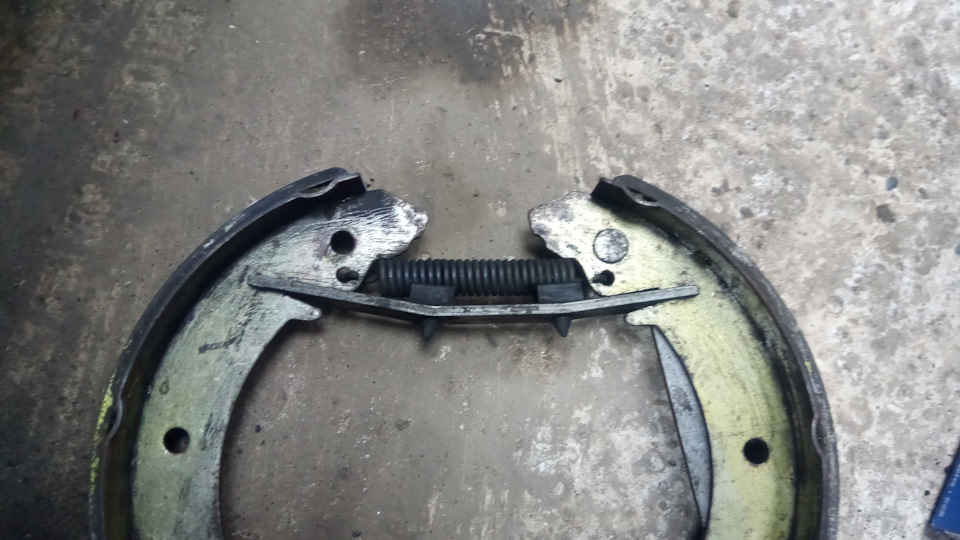

Когда начал ставить тормозные колодки на место увидел такую картину:

Пришлось просить друга привезти из магазина ремкомплект, поскольку отдельно эти пластины не продавались. В комплекте 2 такие пластины и два рычага стояночного тормоза с втулками и шплинтами на оба задних тормозных механизма. Я заменил только одну пластину и установил барадан.

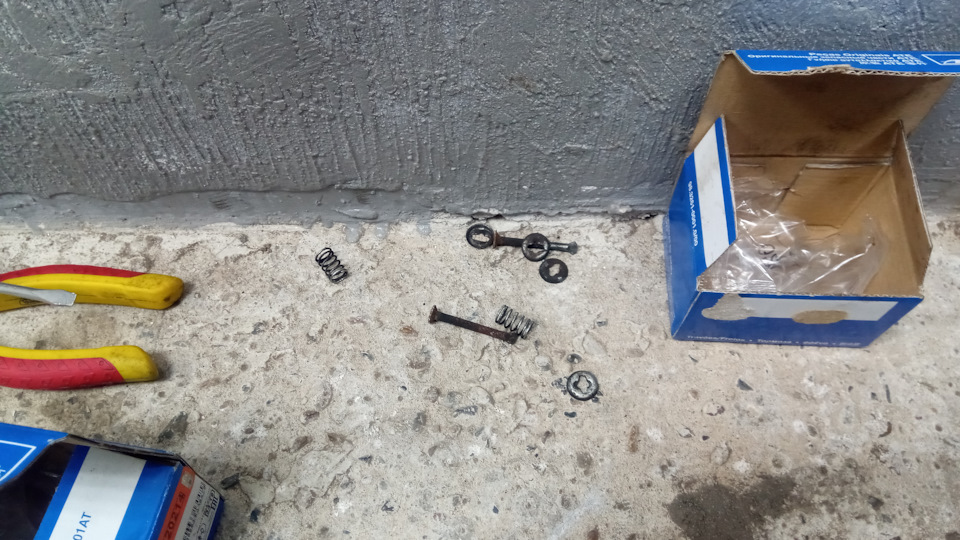

Когда, после окончания работ, начал собирать инструмент обнаружил под инструментов лишние запчасти.

Пришлось вновь домкратить машину и устанавливать забытые запчасти на места.

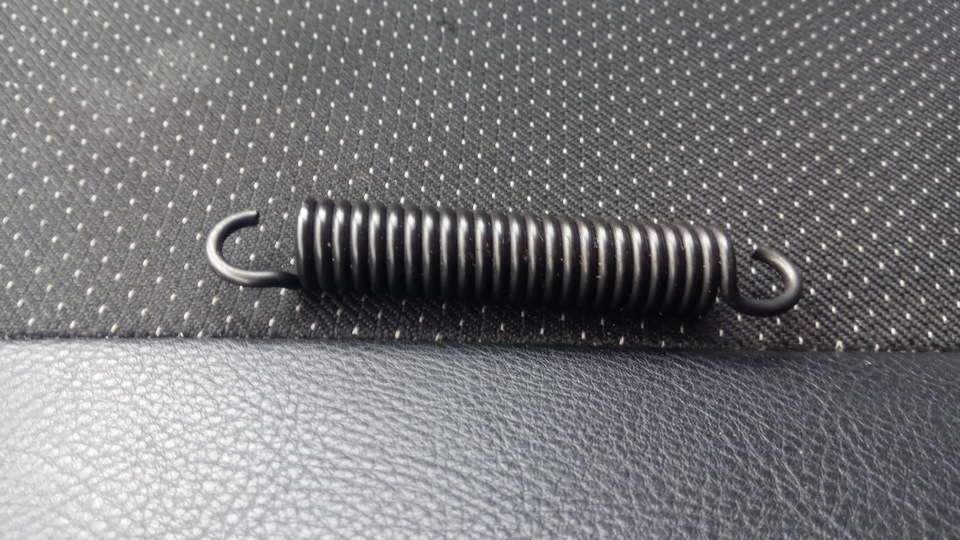

Раньше, при регулировке стояночного тормоза, обратил внимание на то, что у меня отсутствует пружина, которая натягивает тросик рычага стояночного тормоза к кузову. В этот раз я со всеми остальными запчастями заказал и эту пружину.

Отрегулировал стояночный тормоз на 3 щелчка (подтягивал с одним вывешенным колесом и приотпустил, когда колесо перестало легко вращаться — получилось 3 щелчка), установил пружину на ее законное место и протянул колеса.

Далее открутил штуцера прокачки задних тормозных цилиндров чтобы слить жидкость, откачал тормозную жидкость из бочка, на сколько это было возможно, остальная жидкость слилась через штуцера. Залил новую тормозную жидкость и с помощником прокачали тормоза.
Теперь у меня тормоза срабатывают при небольшом усилии на педели и очень маленьком ходе самой педали. Я очень доволен проделанной работой, прям очень доволен ))) Ехал из гаража домой с улыбкой до ушей. Люблю, когда сделаешь сам, устанешь, а результат не заставляет себя ждать!

Теперь о каталожных номерах и сумме:
Тормозные цилиндры ATE 24322011033 2 шт. — 2*619р. = 1238 р.

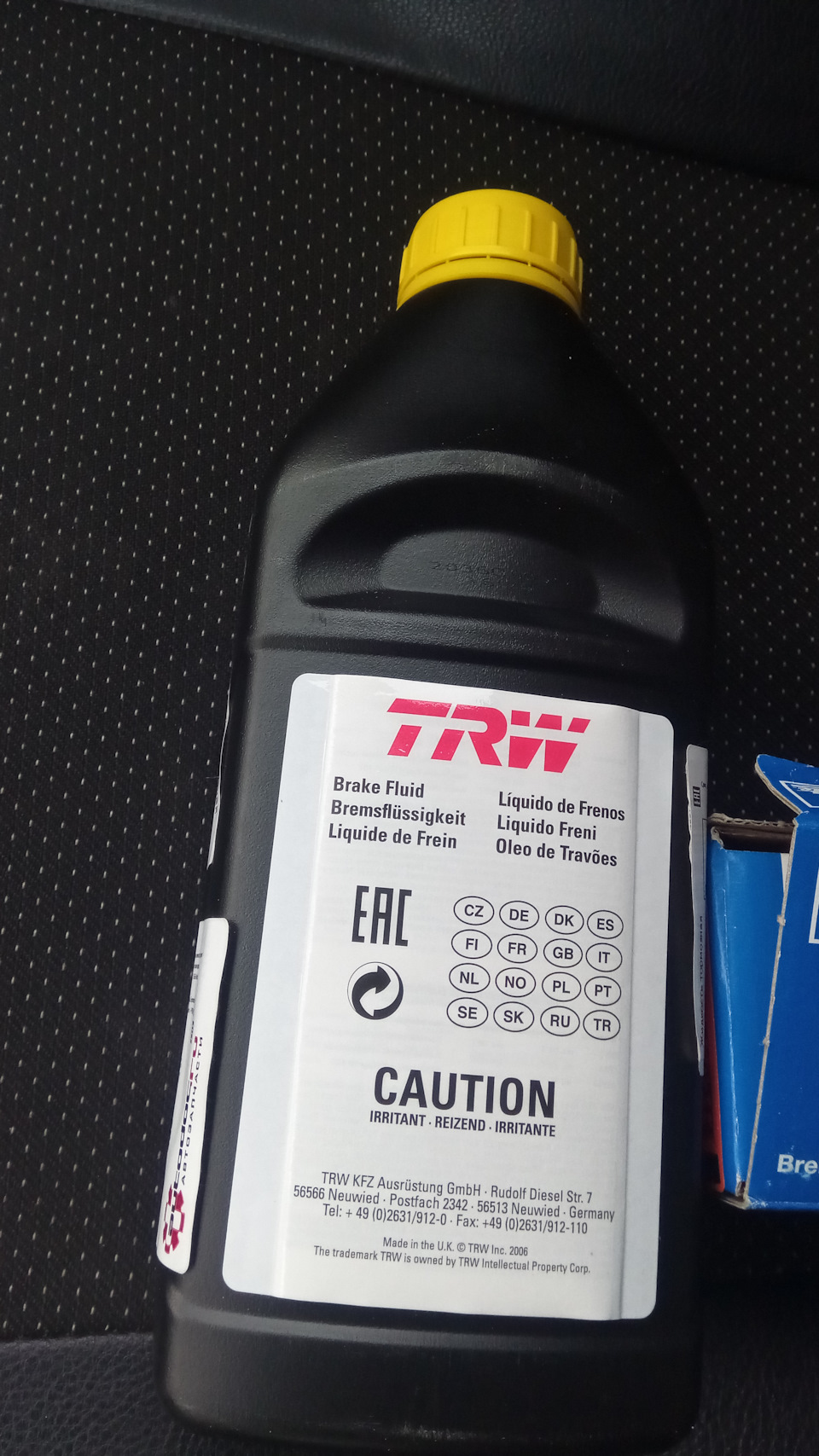

Тормозная жидкость LUCAS/TRW PFB501 1 литр — 581 р.
Пружина 21010350807800 — 45 р.
Ремкомплект тормозных механизмов — 160 р.
Итого потрачено: 2024 р.

Всем спасибо, если осилили текст и кому-то данная информация будет полезной!
Отличных тормозов и удачи на дорогах!

Источник

Замена заднего тормозного цилиндра нива шевроле

Как прокачать главный тормозной цилиндр на ниве

Работу выполняем вдвоем с помощником на смотровой канаве или подъемнике.

Прокачка тормозной системы необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы. Воздух удаляем сначала из одного контура системы, потом из другого. Начинаем прокачку с правого заднего колесного цилиндра.

Совет. Для отварачивания «закисшего» штуцера используёте специальный ключ для штуцеров тормозных систем, имеющийся в магазинах запчастей. Используйте также вспомогательные жидкости, типа WD.

Очистите от грязи штуцер, дабы исключить её попадание в систему.

Снимаем колпачок с прокачного штуцера заднего тормозного цилиндра.

Надеваем на штуцер прозрачный шланг, опустив его свободный конец в сосуд.

Помощник нажимает на педаль тормоза три-четыре раза с интервалом одна-две секунды и удерживает педаль нажатой. Ключом «на 8» отворачиваем на 1/2–3/4 оборота штуцер прокачки. При этом часть тормозной жидкости и воздух вытесняются в сосуд, а педаль опускается до пола. Пузырьки воздуха хорошо видны в прозрачном шланге. Заворачиваем штуцер прокачки и повторяем эту операцию до тех пор, пока полностью не прекратится выход пузырьков воздуха.

При удалении воздуха из системы следим за уровнем жидкости в бачке главного тормозного цилиндра и при необходимости доливаем ее.

Аналогично прокачиваем левый задний колесный цилиндр. Затем удаляем воздух из верхних штуцеров левого и правого блоков цилиндров передних колес.

Снимаем колпачок верхнего штуцера блока тормозных цилиндров переднего колеса (для наглядности колесо снято).

Прокачиваем передние тормозные цилиндры одного контура.

Для прокачки другого контура удаляем воздух из нижних штуцеров блоков цилиндров передних колес в произвольном порядке.

Снимаем колпачок с нижнего штуцера блока тормозных цилиндров переднего колеса.

Прокачиваем другой контур.

При отсутствии воздуха в системе тормозная педаль должна быть «жесткой», т.е. при нажатии проходить не более половины расстояния до пола.

Видео Как прокачать тормоза одному, без помощника

Привет!) Добрались мои руки и до вакуумника с ГТЦ. В этот раз я расскажу о процедуре замены этих деталей, прокачке тормозов, а так же о проверке и настройке распределителя тормозных усилий (колдуне). Постараюсь все хорошо разъяснить.

Замена тормозного цилиндра lada 2131 (ваз 2131)

Снятие и установка главного тормозного цилиндра Нива (инструкция)

Снимаем кронштейн опоры запасного колеса ваз 2131.

Пассатижами ослабляем хомуты крепления гибких шлангов к штуцерам главного тормозного цилиндра.

Осторожно придерживая штуцеры, снимаем шланги. Сливаем тормозную жидкость из бачка в подставленную емкость. Для замены штуцера главного тормозного цилиндра…

поддеваем его отверткой…

и вынимаем из гнезда главного тормозного цилиндра.

Поддеваем отверткой резиновую соединительную втулку…

и вынимаем ее. Для снятия главного тормозного цилиндра автомобиля…

специальным ключом «на 10», охватывающим пять граней гайки, отворачиваем штуцеры четырех тормозных трубок нива 2121.

Отводим трубки от тормозного цилиндра нива 2131.

Накидным ключом «на 17» отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю…

и снимаем главный тормозной цилиндр ваз 2121. Устанавливаем главный тормозной цилиндр ваз 2121 в обратной последовательности. Прокачиваем систему гидропривода.

Ремонт ГТЦ НИВЫ

Неполадка: потек Главный Тормозной Цилиндр на НИВЕ прямо в Вакуумный Усилитель.

Достал из старых закромов Главный тормозной в сборе с вакуумом от Пежо-405, да еще прикупил два соединителя цилиндров для передних суппортов и два томозных передних шланга от Шевика.

соединитель цилиндров ВАЗ-2123

передний тормозной шланг ВАЗ-2123

ГТЦ и ВУТ от Пежо-405 (вид спереди)

ГТЦ и ВУТ от Пежо-405 (вид сзади)

Начал разборку старой системы. Как оказалось, старым хозяином было намудрено и здесь. Выбросил абсолютно всестарое, оставив только педаль и передние цилиндры и начал собирать все по-новому: 1.Поставил соединители цилиндров на передние суппорта;

установленный соединитель цилиндров на тормозной цилиндр

установленный соединитель цилиндров на тормозной цилиндр

2.Шланги поначалу занес к токарям — они на тех концах, куда вкручивается трубка, снаружи нарезали резьбу, выточили по две тоненькие гайки и две тоненькие шайбы — для крепления одного конца шланга к кузову;

здесь дорабатываем тормозные шланги

3.Установил шланги, соединив их однм концом с соединителями цилиндров, а другой конец закрепил доработанным концом к кузову в штатном месте; 4.Проложил новые медные торубопроводы от тройника к шлангам. Затем дело дошло до Главного с вакуумником. Прикинув примерно, где он будет стоять, начал мудрить: 1.Изготовление переходного кронштейна, т.к. сам вакуум намного больше, чем Нивовский, пришлось его относить на некоторое расстояние

пластина к Вакуумному усилителю

пластины между собой свариваем уголком 25×25мм и длиной 120мм по 4-м углам; 2.Изготовление промежуточного приводного штока от педали к самому вакууму с возможностью его регулировки по длинне;

переходной приводной шток от педали к усилителю с возможностью регулировки по длине

3.Т.к. бачок главного тормозного в Пежо стоит не так как надо, пришлось изготавливать переходники для подключения шлангов от бачка с жидкостью и удлинять сами шланги. Когда все это было изготовлено, переходной кронштейн покрашен и высушен, началась сборка. Все стало на свои места, как и было мною задумано. Оставалось только провести трубопроводы от главного цилиндра к тройникам. Тогда-то я и решил проверить пролежавший в гараже около десяти лет цилиндр с вакуумом — заглушил выходные отверстия цилиндра и попробовал прокачать. На удивление мне все оказалось более чем рабочим на 100%. Далее провелтрубопроводы к тройникам, только на том тройнике, который на задние тормоза поставил одну заглушку. Ведь теперь тормоза получились как у нормальной машины — зад/перед.

заглушка на тройнике для задних тормозов

Начали прокачку системы — дело не из легких, ведь на передних цилиндрах так и осталось по два прокачивающих штуцера. Но все равно унас все получилось. Провел тест-драйв и остался более чем доволен. Тормоза стали четче на все 100%. Даже при томожении на юз машинка идет ровненько — без заносов, все колеса тормозят как надо, а не каждое само по себе. Результат превзошел мои ожидания. А под капотом это все выглядит так.

все на месте и выглядит вот так

Видео по ремонту ГТЦ — замена манжетов

Снятие тормозного барабана заднего колеса на автомобиле Ваз 2121 и Нива 2131 выполняют для его замены в случае механического повреждения, износа стальной накладки, либо при выполнение ремонта задних тормозов — замены колодок, цилиндров; а так же при выполнение других работ, при которых его наличие будет мешать ходу их проведения. Для выполнения ремонта подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

На этом ремонтные работы по снятию тормозного барабана на автомобиле Ваз 2121 и Нива 2131 завершены. Установку проводим в обратной последовательности.

Снятие заднего тормозного цилиндра на автомобиле Ваз 2121 и Нива 2131 выполняют в случае выхода его из строя, то есть нарушается герметичность и появляется соответственно течь тормозной жидкости. Ремонту цилиндры не поддаются и меняются на новые. Простая замена манжет решает проблему кратковременно и в последствие жидкость снова начинает просачиваться. Для выполнения ремонтных работ вывешиваем ремонтируемую сторону домкратом и снимаем колесо. После чего готовим стандартный набор инструментов и проделываем следующую последовательность действий:

Снимите тормозной барабан, после чего произведите демонтаж тормозных колодок. Так же колодки можно не снимать, а просто вытащить их концы из упоров поршней цилиндра.

С тыльной стороны тормозного щитка очищаем от грязи поверхность болтов крепления цилиндра. После чего специальным ключом ослабляем затяжку, а затем обычным, полностью выкручиваем и отсоединяем штуцер тормозной трубки от цилиндра. Из трубки может потечь жидкость, для предотвращения этого, одеваем на конец любую подходящую заглушку.

Теперь торцовым ключом на десять откручиваем два болта крепления цилиндра к щитку и снимаем его.

Производим его замену, после чего установку выполняем в обратной последовательности.

На завершающем этапе прокачайте задний тормозной контур.

На этом ремонтные работы по замене задних тормозных цилиндров на автомобиле Ваз 2121 и Нива 2131 завершены.
