Как поменять клапана на дэу матиз

Daewoo Matiz › Бортжурнал › Замена клапанов.

Доброго времени суток драйвовчане!

Начну с того, что у меня повысился расход с 5 литров до 10! Сканер ошибок говорил «слишком бедная смесь», поменял кислородный датчик, свечи, вв провода — изменений не наступило.
Через сканер OBD2 посмотрел расход топлива в час, на холостых он составил 2 литра, 2 ЛИТРА НА ХОЛОСТЫХ. Следующим по плану следовало замерить компрессию, итак, компрессия в первом цилиндре 13а; втором 10а; третьем 4а.

Купил 3 выпускных клапана и прокладку.
Технология снятия «башки» везде одинаковая, НО, у меня никогда ничего не получалось открутить быстро и без напрягов, попался нам болт, расположенный в крайне неудобном месте, головки не залезали на него полностью и тем самым, я сорвал резьбу.

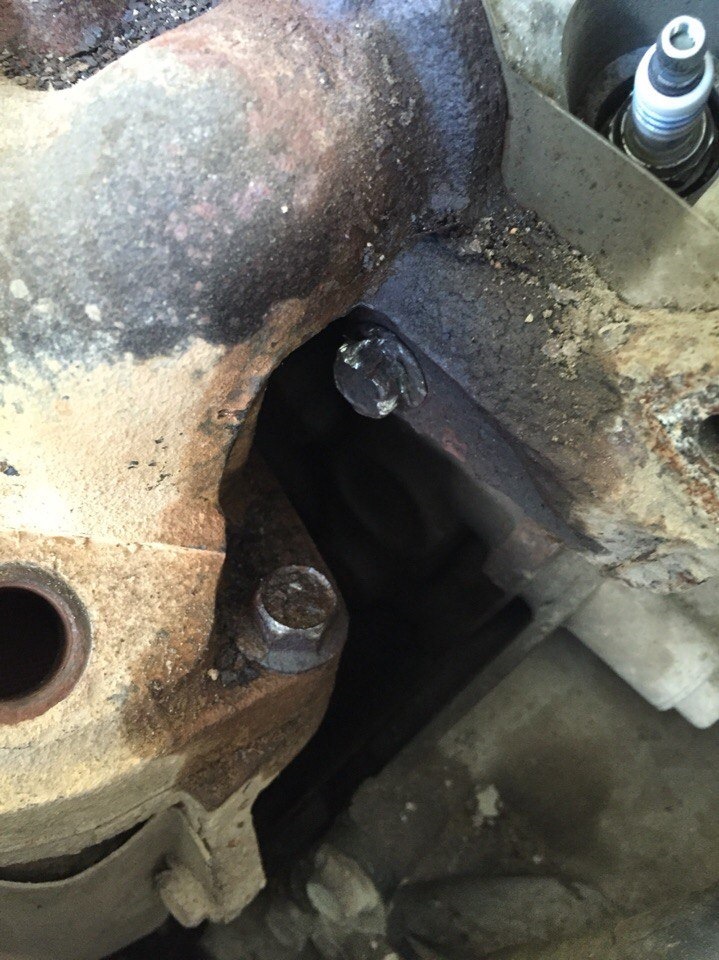

Значит сначала мы били его зубилом, спустя 40 минут времени мы увидели результат, но чтобы достичь финала, нужно было «долбить» его еще часа 2.Решено было «долбить» болт перфоратором — не особо то помогло четно сказать, в иготе я психанул и взял болгарочку, сложность заключалась в том, чтобы не порезать к чертям все патрубки. Ура, вроде как болт разрезан на 2/3 и оставалось лишь ударить по нему зубилом, что мы и сделали))) Спустя полтора часа мы наконец-то улыбнулись и продолжили.

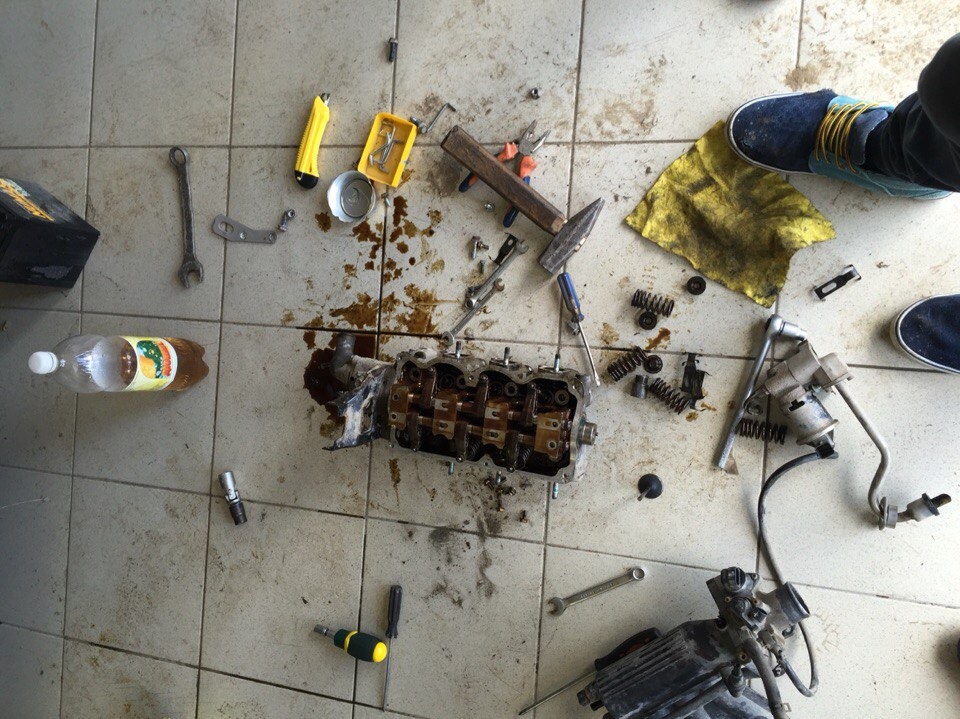

Немного фото процесса разбирания.

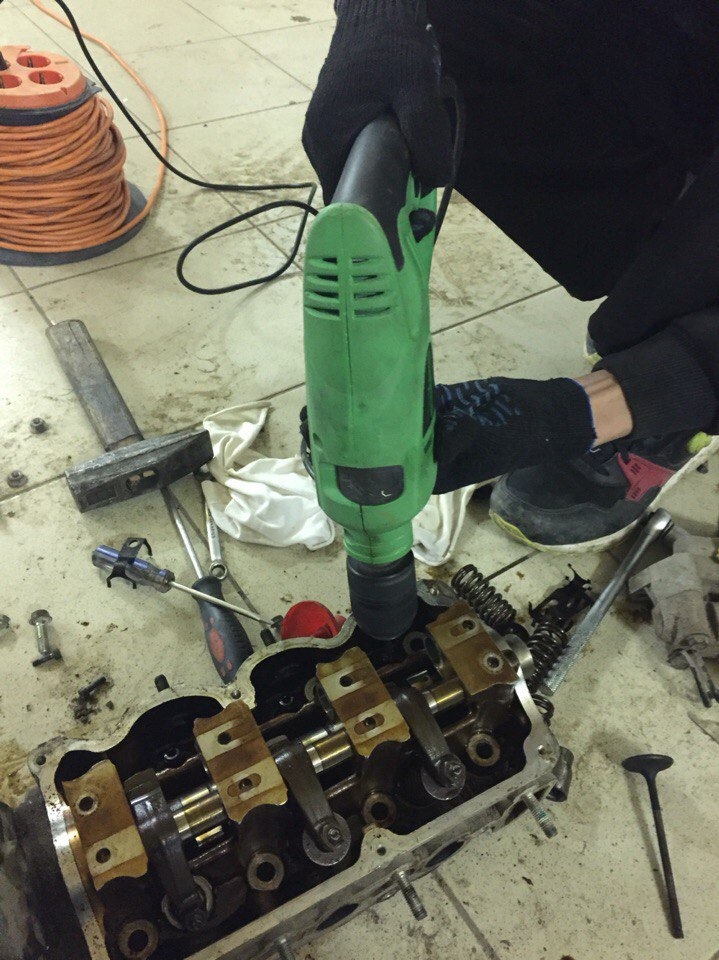

На следующий день мы продолжили, нам нужно было притереть клапана, недолго думая, взяли дрель и притерли клапана минут за 20.

Значит когда мы поставили голову, все закрутили и поставили на место все датчики/патрубки и тд, нужно было натянуть ремни. Что бы натянуть ремни, снимаем правое колесо, откручиваем 2 болта подкрылка, кладем под машину друга, натягиваем ремень и друг фиксирует. Настроили клапана следующим образом: впуск 35; выпуск 20, чтобы клапана прихлопались и не сгорели, через 500 км настроим как надо, впуск 30;выпуск 15.

Итог получился такой:
Компрессия в 1 цилиндре — 12а;
2 цилиндре — 13а;
3 цилиндре — 12а
Значит 2 дня в гараже проведены не зря, чем я и мой друг были довольны))

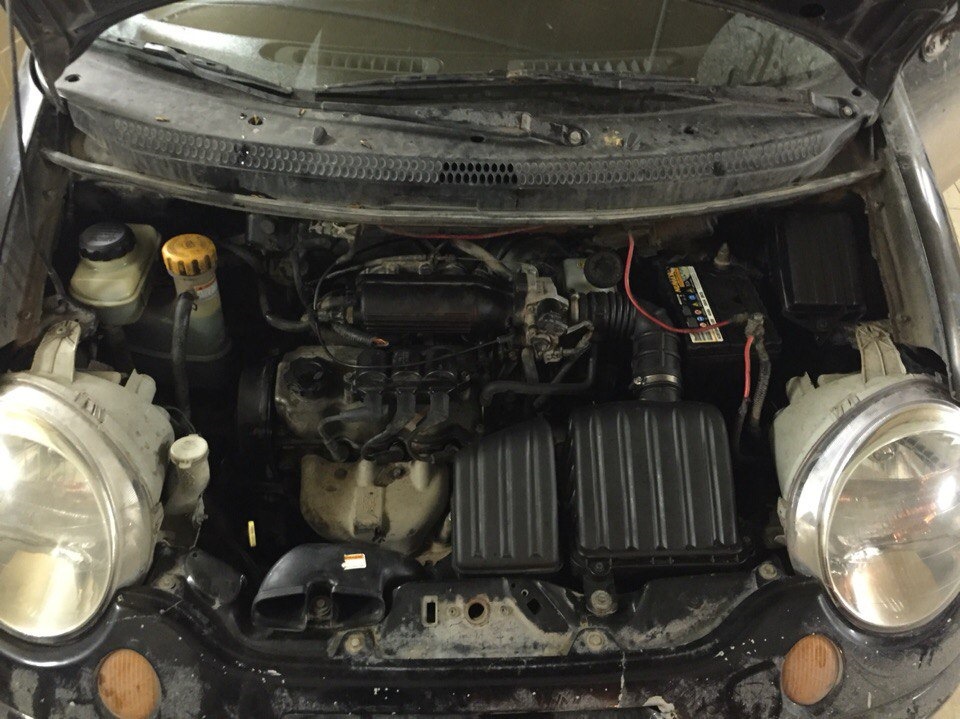

Ну и собственно все с сборе, с помытым пластиком.

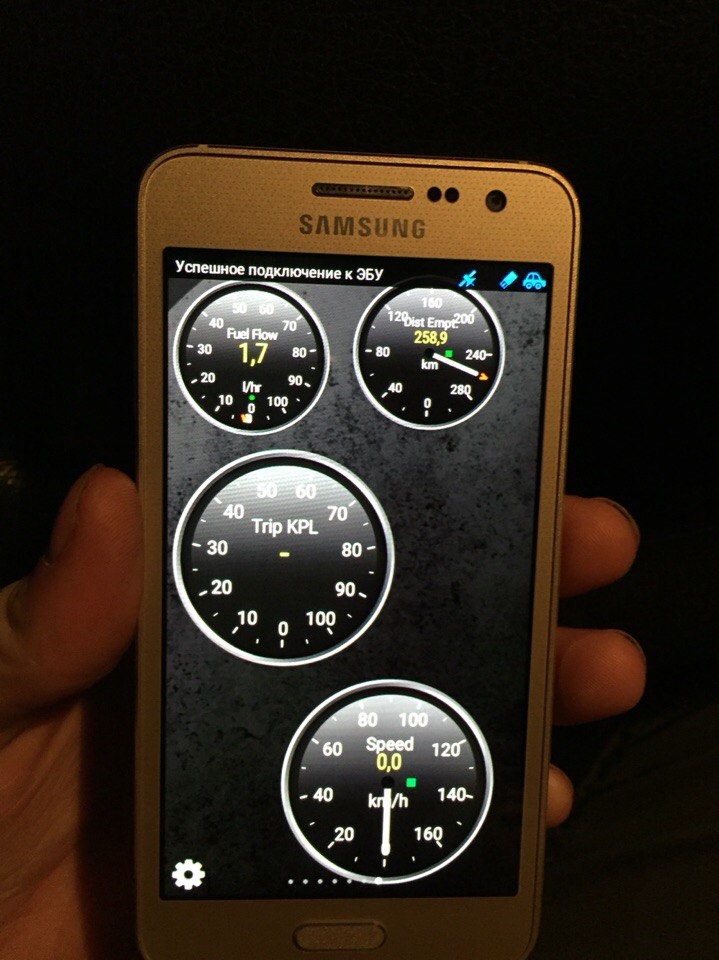

Знаете что самое интересное? Расход топлива в час упал до 1.7 литров в час!

он должен быть минимум 0.8 литра. Грешу на топливный фильтр, если не он, то буду чистить сеточку в баке, а если опять не поможет? Подскажите что еще может влиять на расход.

Итог по деньгам:
Прокладка ГБЦ — 142 руб
Три выпускных клапана 900 руб
Другу на бенз (делал в основном все он, я помогал, пишите, и вам поможет)))
И как мне сказали, я сэкономил минимум 6 тысяч, а то и 10.

Источник

Daewoo Matiz Борт 099. › Бортжурнал › Маслосьемные колпачки — замена.

И так, как было ранее, движок при перегазовках и по утрам несщадно дымил и жрал масло. Как дымил, да как паровоз! Колпачки были заказаны давно, и вот назрело. Начал разбирать с вечера понедельника по тихоничкку, так сказать в удовольствие. Без садомазохизма, но цейт нот присутствовал, машина нужна к пятнице. Как ранее писал, книга по ремонту у меня полное говнище! Даже не представляю если бы какой нибудь молодой автомобилист начал бы делать по этой кривой книжонке! Нет слов, одни маты! В руководстве пишится что нужно снимать ГБЦ, но поробуем поменять не снимая оную. Без снятия распредвала, не надо снимать ремень, а потом все выставлять.

Снял дросельный узел, три тысячи километров назад чистил его. Так что выглядит чистым.

Разбираем дальше, все складываем в большую коробку, чтобы не потерять).

Делаем метки и снимаем трамблер.

Как снимал впускной колектор, отдельная история, но пришлось прилично по… как я в те минуты вспоминал корейцев, узбеков и донью мати и собор парижской бого матери. В итоге снял!

Скинул крышку клапаную, благо теперь легко))).

Когда болты оси корамысел были откручены возникла проблема, оси мешает выйти корпус распределителя. ось упирается в него. Пришлось и его снять.

Все было разложенно на листе бумаги, чтобы не прое…, не потерять).

ГБЦ со снятыми осями, распредвал не мешает, так что его демонтировать не будем. Рассухариватель использовал вазовский от 16 клапаников. И оловяный пруток, вталял в свечное отверстие для подпора клапанов, чтобы не проваливались, а поджимал поршнем.

Снимал колпачки пасатижами, была вазовская приспособа, на она оказалась великовата. снялись легко, все.

Старый колпачек и новый, наидите десять отличий.

Заприсовывал колпачки длиной головкой на 10.

Источник

Регулировка клапанов Дэу Матиз 0.8

Тепловые зазоры клапанов на Daewoo Matiz 0.8 по регламенту нужно проверять каждые 30 000 км, а в случае нарушения хотя бы на одном цилиндре сделать регулировку. Также регулировку клапанов необходимо делать если производился ремонт ГБЦ или на автомобиль устанавливается газобаллонное оборудование.

В данном фотоотчете мы покажем как быстро и без снятия кожуха ГРМ отрегулировать тепловые зазоры клапанов на двигателе 0,8 л Daewoo Matiz г.в.

Какие должны быть зазоры клапанов на Матиз 0.8?

Если автомобиль ездит на бензине то зазоры клапанов должны быть:

Если на автомобиле установлено ГБО, то зазоры необходимо увеличить на 0,05 мм.

Инструмент и материалы для регулировки клапанов

Как регулируются клапана на Матизе

Порядок регулировки клапанов Матиз 0.8

Регулировку клапанов на Дэу Матиз будем делать в два этапа.

1 Этап:

2 Этап:

Схема регулировка клапанов Матиз

Чтобы добраться до клапанов на данном двигателе, нам необходимо убрать в сторону газовые форсунки. Корректором метим электроразъемы форсунок и отсоединяем разъемы.

Отсоединяем электроразъем от впускного коллектора и отключаем газовые шланги от форсунок. Перед отсоединением шлангов, их также рекомендуем посетить по порядку цилиндров.

Отключаем электроразъем от катушки зажигания и отключаем вакуумный шланг от впускного коллектора. Отодвигаем газовые форсунки в сторону вместе со всеми проводами. Ключом на 10 мм откручиваем болты крепления катушки зажигания. Катушку откручиваем и убираем в сторону, провода со свечей можно не снимать.

Теперь будем снимать клапанную крышку. Отсоединяем от неё патрубок картерных газов и шестигранной битой на 5 мм откручиваем шесть крепежных болтов крышки.

Хотя можно шланг картерных газов и не отсоединять, а вместе с крышкой отодвинуть в сторону.

Далее нам необходимо поддомкратить переднее правое колесо и поставить двигатель на пятую передачу. Двигатель будем проворачивать прокручивая колесо по часовой стрелке.

Чтобы не снимать защитный кожух ГРМ, будем ориентироваться по кулачкам распредвала. Схема регулировки выглядит так: Кулачок распредвала должен находиться в противоположной стороне рокера клапана. Прокручиваем двигатель, находим свободный клапан и регулируем его, выставляя необходимый зазор.

Для регулировки тепловых зазоров нам понадобиться ключ рожково-накидной на 10мм, отвертка и щупы на 0,15 мм и 0,30 мм. Зазоры на впускных клапанах должны быть 0,15 мм, а на выпускных — 0,30 мм.

Щуп необходимо устанавливать между клапаном и рокером. Ключом на 10 мм срываем контргайку регулировочного винта, а отверткой делаем нужный зазор.

При регулировке зазоров на впускных клапанах удобно воспользоваться трещоткой и насадкой под отвертку. Так как расстояние между регулировочным винтом и коллектором небольшое и отвертка не влазит.

После проверки и регулировки всех тепловых зазоров необходимо подготовить посадочное место на ГБЦ под установку клапанной крышки. С помощью ножа или наждачной бумаги очищаем старый герметик и обезжириваем поверхность.

Прокладку также обезжириваем и промазываем герметиком прогибающиеся стороны клапанной крышки. При необходимости устанавливаем новую прокладку клапанной крышки.

Устанавливаем клапанную крышку и собираем назад всё разобранное ранее.

Источник

Daewoo Matiz мотька › Бортжурнал › замена клапанов 2. сборка

В общем пока занимался всякой хренью, пришел заказ (3 дня доставка через Exist) хотя можно было потратить пол дня сбегать в краевой центр и все прикупить сразу.
что берём:
1.Addax-q CZC-003 Клапан впускной 3 шт. аж по 106 рябчиков.
2. Addax-q CZC-013E Клапан выпускной 3 шт эти дороже по 176 р.
3. Pmc PFC-N003 Прокладки двигателя, комплект 900р

4. GENERAL MOTORS 94535495 Кольцо уплотнительное масляного щупа стоит бешеных денег 14р.
5. DAEWOO 96565821 Ремень на гену 176 р.
и можно ещё взять прокладки под датчики (они в комлект не входят, т.к. к дрыгателю уже не относятся), или вспоминаем свое «жигулевское» прошлое и рубим прокладочки из упаковки клапанов.
Зубчатый ремень и ролик не брал, мои в отличном состоянии.
Все, этого достаточно
Чуть не забыл General Motors 94500741 Болт клапанной крышки Обязательно! берём упаковку 10 шт за 150 р.
сколько же бабла пришлось выкинуть? аж 2086 рублей.

сборка идет намного веселей т.к. уже все отмыто и разложено (не люблю ставить грязные детали после ремонта)
Притираем клапана, Я притирал как меня учили ещё старые мотористы с помощью коловорота а не шуруповерта. притираем вращением как по часовой так и против часовой стрелки.

при сборке считаю, что обязательно пользоваться динамометрическим ключом!
если сами занимаетесь ремонтом, то он просто необходим.
напомню моменты затяжки:
Болты/гайки крепления распределителя зажигания 9—12
Болты/гайки крепления выпускного коллектора 17—27
Болты крепления термозащитного кожуха выпускного коллектора 8—12
Фиксирующая гайка регулировки теплового зазора клапанов 15—20
Болты крепления оси коромысел 9—12
Свечи зажигания 20—30
Болты с шестигранными головками головки блока цилиндров 9—12
Болты крепления головки блока цилиндров 85—90
Болты крепления кронштейна компрессора кондиционера 35—45
Верхние болты крепления компрессора кондиционера 18—22
Нижние болты крепления компрессора кондиционера 20—24
Болт крепления патрубка воздушного фильтра 7—9
Гайки крепления корпуса воздушного фильтра 5—7
Болты подушки крепления двигателя 45—55
Верхние гайки промежуточного кронштейна крепления двигателя 60—70
Болты промежуточного кронштейна крепления двигателя 72—88
Болты крепления скобообразного кронштейна 35—45
Гайки крепления скобообразного кронштейна 18—22
Болты верхнего кронштейна крепления двигателя 35—41
Болты нижнего кронштейна крепления двигателя 35—41
Болты/гайки крепления реактивной тяги к двигателю 68—83
Болты/гайки крепления реактивной тяги к кузову 68—83
Болт крепления переднего кронштейна к двигателю 35—41
Болты крепления втулок подушек двигателя (со стороны поперечины) 45—55
Болт крепления втулки подушки двигателя (со стороны поперечины) 35—41
Болт/гайка крепления втулки подушки двигателя (со стороны кронштейна) 68—83
Болт крепления направляющей трубки указателя уровня масла 9—12
Датчик давления масла 12—16
Сливная пробка масляного поддона 30—40
Болты/гайки крепления масляного поддона 9—12
Болт крепления маслоприемного патрубка 9—12
Болты крепления корпуса масляного насоса 9—12
Масляный фильтр 12—16
Штуцер масляного фильтра 20—25
Винт крепления стопорной пластины распределительного вала 9—12
Болт крепления шкива распределительного вала 50—60
Гайка крепления крышки шатуна 31—35
Болты/ винты задней крышки блока цилиндров 9—12
Болты крепления крышек коренных подшипников коленчатого вала 55—60
Болт крепления шкива коленчатого вала 65—75
Болты крепления корзины сцепления 4—7
Болты крепления заднего кожуха зубчатого ремня 9—12
Болт крепления натяжителя зубчатого ремня 15—23
Болт крепления верхней части переднего кожуха 9—12
Болт крепления нижней части переднего кожуха 9—12
Болт крепления насоса усилителя рулевого управления 20—24
Болт крепления переднего кронштейна насоса усилителя рулевого управления 20—24
Болт крепления заднего кронштейна насоса усилителя рулевого управления 18—22
Гайка крепления заднего кронштейна насоса усилителя рулевого управления 20—24
Регулировочный болт заднего кронштейна насоса усилителя рулевого управления 20—24
Болты крепления маховика 40—45
Гайки крепления впускного коллектора 15—19
Болты крепления главного кронштейна впускного коллектора (М10) 9—12
Болт крепления главного (заднего) кронштейна впускного коллектора (М12) 18—22
Гайка крепления главного (заднего) кронштейна впускного коллектора 9—12
Болт крепления переднего кронштейна впускного коллектора 18—22
при установке все детальки не забываем смазывать.
Ну и при установке сухарей не обойтись без помощника

при разборке, метки на коленвал, распредвал я не ставил.ну просто нет смысла.
Вы просто не соберёте двигатель не правильно.
трамблер ставится только в одном положении, на коленвале, распредвале совмещаем родные заводские метки и все.Затем прокручиваем пару оборотов ключом за болт коленвала и проверяем совпадение меток. Я при сборе не попал на 1 зуб. переставляем ремень и опять проверяем.
заливаем все жижи в дрыгатель, просто накрываем клапанную крышку пока не прикручиваем (мало-ли что может клапаночки подрегулировать придется.
Кстати про клапана: не пытайтесь уменьшить шумность двигателя, путем уменьшения теплового зазора клапанов! потом это может вылезти боком.
После всех манипуляций, ходим вокруг машины и нервно курим, все ли правильно собрано, заведется или нет, как будет работать?
Докурив, садимся за руль и заводим.
ЗАВЕЛАСЬ ЧЕРТЯКА! с пол тыка, работает ровно без всяких дерганий.
После идем как есть в рабочем, с замасленными руками в дом, докладываем о проделанной работе, принимаем поздравления что вы не рукожоп и требуем на ужин всяких вкусностей (можно и с наливочкой).
ВСЕ доклад окончен

Источник

Регулировка клапанов на матизе видео

Daewoo Matiz › Бортжурнал › регулировка клапанов Matiz

Наступило время ТО-4. ТО-4. Это замена маслянного, воздушного и топливного фильтров, масла, антифриза и регулировка клапанов.
Закупил 3 фильтра, масло, антифриз. Приезжаю в сервис:

— Мне ТО-4 на матиз. — Вы знаете, мы сейчас не можем, так как у нас нет расходников. Вообще никаких. — У меня все с собой. — Как с собой? Мы так не делаем, вы должны купить все у нас. — Я с первого ТО так делаю. — Не может быть, несите сервисную книжку. Принес книжку. — Да, это я все заполнял. Но первый раз, вы же у нас все покупали? — Нет, у вас ничего не было и вы меня послали в магазин. Сегодня я опять там все купил. — Ладно, загоняйте машину. Цену знаете? 18 000 тг. — За что?! — Ну там же голову надо вскрывать! — Ладно, досвидания.

К слову о «покупать все у нас». Дело в том что в договоре с магазина говориться только об обслуживании в авторизированном сервисе. Подразумевая что эти люди точно знают с какой стороны подойти к машине. Но о покупке у них расходных материалов не говориться. Из оплаты там только за работу. У меня такое же масло с пломбами, фильтра с корейскими иероглифами но все намного дешевле. Так что проявите настойчивость.

Приехал домой. Нашел в интернете тепловые зазоры клапанов для Матиза. Купил щуп за 800 тг. и взял талон на бесплатную замену масла там где его покупал. Отправился в теплый гараж к родителям.

Надо сказать что все болты крышки клапанов доступны, кроме двух. Нужен карданчик. Прокладка под крышкой многоразовая. Через гнездо свечи первого цилиндра смотрим чтоб поршень выл в верху. Одновременно с этим выравниваем метку на шкиве распредвала. Регулируем оба клапана первого цилиндра, впуск 2-го и выпуск 3-го. Зазоры: 0,15 впуск и 0,32 выпуск. Далее крутим распердвал по часовой на 180 градусов до второй отметки на нем. Регулируем выпуск 2-го и впуск 3-го. Собираем все обратно. Двигатель «шепчет». Обороты набирает резко. Возросла тяга.

Как итог: сэкономил кучу денег, на которые купил каябо-стойки.

Регулировка клапанов Дэу Матиз 0.8

Смотрите также

Очиститель клапанов

Регулировка клапанов Матиз

Притирка клапанов

Герметик клапанной крышки и ГБЦ

Нагар на клапанах

Тепловые зазоры клапанов на Daewoo Matiz 0.8 по регламенту нужно проверять каждые 30 000 км, а в случае нарушения хотя бы на одном цилиндре сделать регулировку. Также регулировку клапанов необходимо делать если производился ремонт ГБЦ или на автомобиль устанавливается газобаллонное оборудование.

В данном фотоотчете мы покажем как быстро и без снятия кожуха ГРМ отрегулировать тепловые зазоры клапанов на двигателе 0,8 л Daewoo Matiz г.в.

Какие должны быть зазоры клапанов на Матиз 0.8?

Если автомобиль ездит на бензине то зазоры клапанов должны быть:

Если на автомобиле установлено ГБО, то зазоры необходимо увеличить на 0,05 мм.

Инструмент и материалы для регулировки клапанов

Как регулируются клапана на Матизе

Порядок регулировки клапанов Матиз 0.8

Регулировку клапанов на Дэу Матиз будем делать в два этапа.

1 Этап:

2 Этап:

Схема регулировка клапанов Матиз

Чтобы добраться до клапанов на данном двигателе, нам необходимо убрать в сторону газовые форсунки. Корректором метим электроразъемы форсунок и отсоединяем разъемы.

Отсоединяем электроразъем от впускного коллектора и отключаем газовые шланги от форсунок. Перед отсоединением шлангов, их также рекомендуем посетить по порядку цилиндров.

Отключаем электроразъем от катушки зажигания и отключаем вакуумный шланг от впускного коллектора. Отодвигаем газовые форсунки в сторону вместе со всеми проводами. Ключом на 10 мм откручиваем болты крепления катушки зажигания. Катушку откручиваем и убираем в сторону, провода со свечей можно не снимать.

Теперь будем снимать клапанную крышку. Отсоединяем от неё патрубок картерных газов и шестигранной битой на 5 мм откручиваем шесть крепежных болтов крышки.

Хотя можно шланг картерных газов и не отсоединять, а вместе с крышкой отодвинуть в сторону.

Далее нам необходимо поддомкратить переднее правое колесо и поставить двигатель на пятую передачу. Двигатель будем проворачивать прокручивая колесо по часовой стрелке.

Чтобы не снимать защитный кожух ГРМ, будем ориентироваться по кулачкам распредвала. Схема регулировки выглядит так: Кулачок распредвала должен находиться в противоположной стороне рокера клапана. Прокручиваем двигатель, находим свободный клапан и регулируем его, выставляя необходимый зазор.

Регулировка matiz клапана, возможные проблемы и решения

Клапаны в двигателе любого автомобиля нужно регулировать и Daewoo Matiz не исключение. На любом двигателе этот процесс имеет свои особенности и сложности. К счастью, на стандартном 0.8 двигателе Матиза все делается достаточно легко и можно справиться своими силами.

Что такое клапаны двигателя и зачем их регулировать

Обычный четырехтактный двигатель внутреннего сгорания состоит из множества систем, но основная его часть – блок цилиндров и газораспределительный механизм. В цилиндр впрыскивается топливо, оно поджигается, быстрое сгорание давит на поршень.

Топливо (точнее, уже готовая топливно-воздушная смесь), поступает в цилиндр через отверстие. Есть и другое отверстие, через него из цилиндра выходят выхлопные газы. И вот эти отверстия закрываются клапанами – впускным и выпускным.

Но двигатель во время работы нагревается до огромных температур в сотни градусов и, как мы знаем из школьного курса физики, происходит тепловое расширение – клапаны становятся немного больше. Потому у клапанов холодного двигателя должны быть зазоры, которые четко определены производителем, чтобы во время работы при расширении клапан не застревал и плотно закрывал отверстия без щелей.

Когда нужно регулировать клапана

По регламенту на Matiz регулировка должна проводиться каждые 20000 километров пробега. Но многие затягивают с этим процессом до 30000 км и более, чего делать не следует. Кроме непосредственно пробега, о необходимости провести эту процедуру могут свидетельствовать и сбои в работе двигателя.

Характерным признаком того, что нужно подправить зазоры всегда служит постоянный стук из-под капота. Он значит, что щели даже при нагретом двигателе слишком велики и клапан во время хода стучит. Но есть и обратная ситуация, когда зазор слишком маленький, тогда двигатель начинает «троить». Хотя, в случае с Daewoo Matiz, двигатель «двоит», так как в нем всего три цилиндра.

Для неопытных автомобилистов стоит уточнить, что «троение» (или «двоение» в нашем случае) означает, что один из цилиндров не работает. Это слышно как по изменившемуся звуку двигателя, так и по хорошо заметному падению мощности.

Как производится регулировка клапанов на Дэу Матиз и когда это нужно делать?

Регулировка клапанов на Дэу матиз 0.8L 6V

Но это не так просто, для снятия этой крышки надо снять подкрылок с правой арки, открутить 4 болта. Пассатижами сжать края хомута шланга подвода разрежения к вакуумному усилителю и сдвинуть daewoo matiz регулировка клапанов дальше по шлангу. Сжав пассатижами концы хомута крепления шланга подвода разрежения от впускного трубопровода к вакуумному усилителю тормозов, сдвигаем хомут по шлангу.

Запрос в ближайшие автосервисы. Контроль качества. Экономия до 70%!

Щуп должен перемещаться в зазоре с небольшим усилием. Перед непосредственной регулировкой клапанов Daewoo Matiz осталось проделать несколько несложных технологических операций:

Технологическая карта этого процесса включает выполнение следующих работ: После этого затянуть контргайку, удерживая винт отверткой от проворачивания. После завершения регулировочных работ все демонтированные узлы и агрегаты устанавливаются в обратной последовательности.

Для этого тоже надо проделать немало телодвижений: Далее надо слить с бачка охладительную жидкость. После этого надо отсоединить патрубки дроссельного блока. Открутить болты и снять полностью дроссельный узел. Но это не так просто, для снятия этой крышки надо снять подкрылок с правой арки, открутить 4 болта.

Далее надо сделать такие действия перед регулировкой клапанов: Сама регулировка клапанов Дэу Матиз Для впускных клапанов зазор должен быть в пределах 0,,17 мм. Поэтому надо взять щуп с подходящим размером и чтобы он перемещался в зазоре с небольшим усилием. При этом метка на зубчатом шкиве распределительного вала должна расположиться напротив треугольной метки на задней крышке ремня привода ГРМ.

В этом положении коленчатого вала проверяем и регулируем зазоры следующих клапанов: Плоским щупом проверяем тепловой зазор между стержнем клапана и регулировочным винтом. Щуп должен перемещаться в зазоре с небольшим усилием.

Вставив щуп между стержнем клапана и регулировочным винтом, вращаем отверткой винт, добиваясь требуемого зазора. Отжать фиксатор колодки жгута системы управления ДВС. Снять колодку с узла катушек зажигания.

Сдвинув резиновые колпачки с выводов блока катушек, отсоединить провода высокого напряжения. Снять узел катушек зажигания.

Технологическая карта этого процесса включает выполнение следующих работ: Отсоединить вентилирующую трубку картера от патрубка воздуховода. Отсоединить шланг от корпуса воздушного фильтра и снять воздуховод. Для ДВС Matiz 0,8 л разъединить колодку жгута системы управления мотором и датчика температуры воздуха, снять шланг с корпуса фильтра.

«ГТ» Дэу Матиз 0.8л — Регулировка клапанов своими руками.

Приподнять корпус с воздухозаборником и резонатором и вывести два штифта из резиновых подушек. Следующая процедура, без которой регулировка клапанов на автомобиле Дэу Матиз невозможна, выполняется по схеме: Отжать фиксатор колодки жгута системы управления ДВС.

Снять колодку с узла катушек зажигания. Сдвинув резиновые колпачки с выводов блока катушек, отсоединить провода высокого напряжения.

Подготовительный этап работ

Важно знать, что регулировать клапаны нужно только с холодным двигателем.

В состав инструментов должны войти:

Чтобы добраться до клапанов, необходимо произвести некоторые подготовительные работы.

Необходимо обесточить аккумулятор, соблюдая технику безопасности. Для этого отсоединяем провод минуса от АКБ.

Источник
