Как поменять минусовой провод на ниве шевроле

Где находятся основные реле и масса на Нива Шевроле

Все основные модули автомобиля приводятся в действие теми или иными цепями управления. Они служат не только для передачи питания, но и позволяют считывать информацию с большого количество датчиков, которая впоследствии расшифровывается электронным блоком управления. Это позволяет двигателю работать в оптимальном режиме.

Периодически некоторые компоненты авто перестают работать. Большинство из них рассчитаны на перегрузку, поэтому срабатывает механизм защиты – предохранители и реле. Их и следует проверять в первую очередь, при возникновении проблем с автомобилем.

Чем реле отличается от предохранителя

Предохранители необходимы для разрыва цепи при повышении силы тока выше определенных значений. Это необходимо для того, чтобы защитить провода и электронные элементы от повреждения. Резкое увеличение силы тока как правило связано с коротким замыканием.

На Ниве Шевроле используются предохранители ножевого типа.

Каждый из них соответствует определенной силе тока, которая является критической для цепи. При коротком замыкании сгорает маленькая перемычка внутри предохранителя, таким образом размыкая цепь.

Поэтому он еще называется «плавким». При замене необходимо всегда обесточивать цепь, которую он защищает, а затем уже устанавливать новый элемент.

Реле представляет собой электронно-управляемый выключатель. Реле часто используются для дистанционного включения элементов, чтобы не было необходимости прокладки большого количество кабелей к панели приборов. Обычно для управления реле используется ток меньшей силы, в отличие от той цепи, которой он управляет. Некоторые из них имеют функцию таймера, например, те, что используются для управления стеклоочистителем или лампой указателя поворота. Это позволяет задавать импульс через определенные промежутки времени.

Большинство реле и предохранителей расположены в салоне, в специальной панели, со стороны водителя. Но специализированные реле, которые управляют проводами с большой силой тока помещены под капотом в моторном отсеке.

Где находится реле зажигания Нива Шевроле

Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.

Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.

Реле ближнего света Шевроле Нива

Блоки управления ближним и дальним светом расположены на той же плате и обозначены маркировкой К4 и К5 соответственно. Если не работают обе лампы ближнего света, то скорее всего можно исключить их перегорание и следует проверить реле. Если под рукой нет запасного блока, можно проверить его работоспособность, поменяв К4 и К5 местами. Они имеют одинаковые характеристики и при необходимости можно использовать К5 от дальнего света, чтобы доехать до ближайшего автомагазина и купить новую деталь.

Где на Шевроле Нива находится реле поворотов

Данный элемент на схеме обозначен маркировкой К3. Он отвечает не только за лампы поворота, но и активируется при включении аварийной сигнализации. Имеет немного другое строение, в отличие от К4 и К5, поскольку имеет встроенный таймер, через заданный интервал включающий и размыкающий цепь. Благодаря этому он обеспечивает мерцание ламп.

Где находится масса двигателя Нива Шевроле

Но если с реле все в порядке, а приборы не работают – то возможна проблема в другом – точке крепления масс. Минусовой провод выходя из аккумуляторной батареи замыкается на кузов автомобиля и идет к некоторым основным потребителям энергии в виде проводов. В этом иногда заключается сложность, при прозвоне электрики.

Архитектуру построения цепи можно описать следующим образом: из минусовой клеммы выходит жгут проводов, соединяющий приборы, работающие от одной точки масс, дальше к ним при помощи обжимной гильзы подключаются провода соединяющие другие точки масс. В итоге, найти конкретную точку крепления массы довольно сложно. Например, масса блока управления зеркалами расположена за обшивкой багажника. Но с двигателем все немного проще. Так как он соединен с рамой и кузовом через подушки, являющиеся по сути диэлектриком, к нему подходит свой жгут проводов. Клеммы расположены с левой стороны двигателя, ниже модуля зажигания. Они отвечают за работу ЭБУ и датчики ЭСУД.

Источник

Chevrolet Niva RAMMSTEIN › Logbook › Нужна помощь! Один из плюсовых проводов на генератор стал минусовым😨

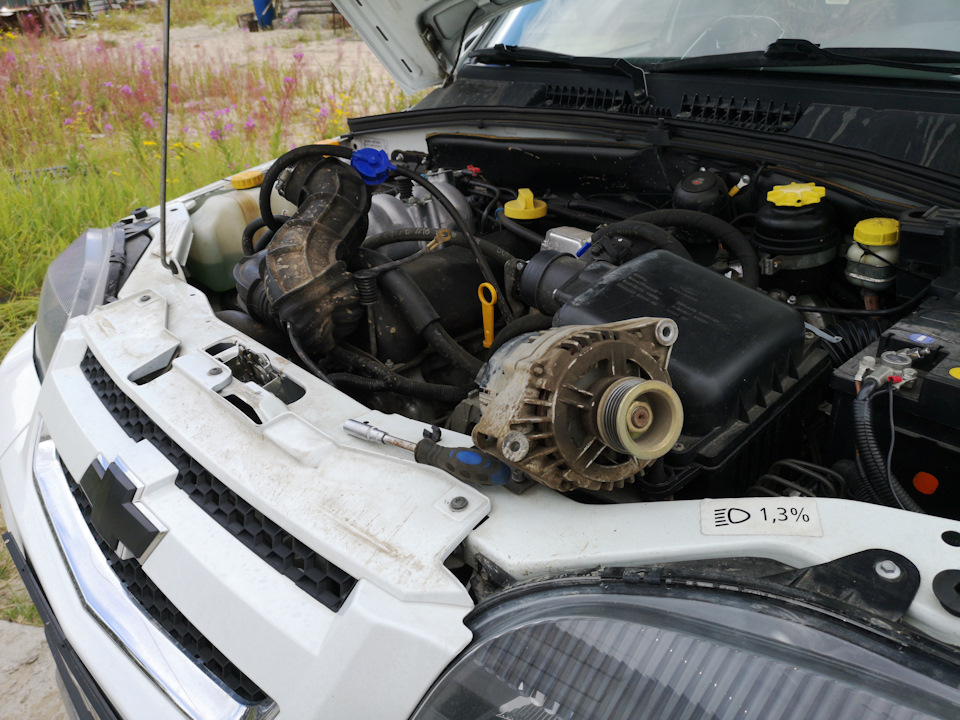

Вчера ни с того ни с сего прекратил работать генератор. Выключились фары, освещение салона. Снял генератор, разобрал и вроде бы все в норме.

Хотел поставить обратно, и тут я приложил два плюсовых провода друг к другу, пошла искра. Взял зарядник, накинул на один из плюсовых проводов одну клемму, а на другой другую клемму

и он показал заряд в 9 вольт.

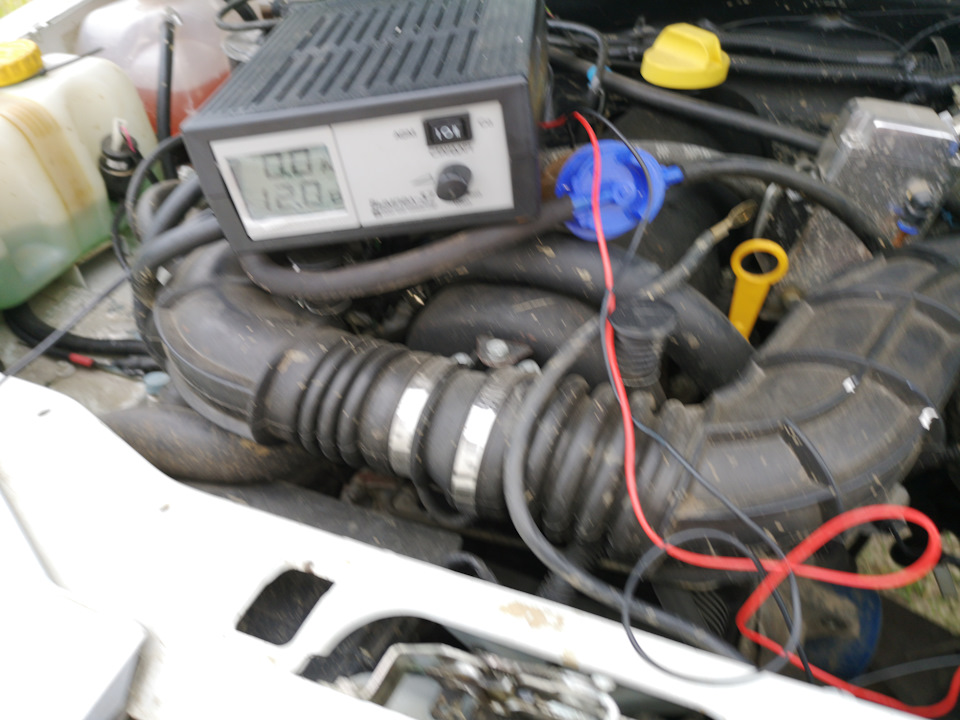

Подсоединил зарядник нижнему плюсовому проводу и к движку

Присоединил зарядник к верхнему плюсовому проводу и к движку — зарядник ничего не показывает, так как провод стал почему то минусовым.

Че за хрень, я не пойму, куда смотреть? Как плюсовой провод стал минусовым?

Chevrolet Niva 2012, engine Gasoline 1.7 liter., 92 h. p., AWD drive, Manual — vehicle breakdown

Comments 85

Ниже все верно написали, это не короткое замыкание. Тот провод что Вы определили как тот что был плюсом, а стал минусом, на самом деле не является не тем и не другим, он просто идет в систему питания а/м. К нему через блок предохранителей подключена вся нагрузка, потребители (лампочки, магнитола и вся электроника в а/м) Соответственно когда Вы подсоединяете его с плюсовым от АКБ, в систему идет питание (+) и подключенные потребители «контактируют» соответственно от чего и искра… А минус висит через потребители, поэтому менее 9в показывает.
В общем волнения для этого нет.
Остается убедится в работоспособности генератора, способ Вам тоже предложили

хоть наихудшие опасения не подтверждаются и то радует)

Пропажу зарядки как определили? Контрольная лампочка на доске приборов загоралась?

свет ближний погас, подсветка отопителя погасла, у меня БК и приборка с БК, они начали пищать — низкое напряжение бортсети, напряжение 9 вольт было на обоих борткомпьтерах, от повышение оборотов напруга не росла и пока доехал до дома — заглох прям возле дома, потому что уже чет 8 вольт было или ниже и начала машина глохнуть

Проверьте на наличие хорошего контакта: АКБ-Масса, Масса-двигатель. Что то терзают меня смутные сомнения что не в генераторе дело.

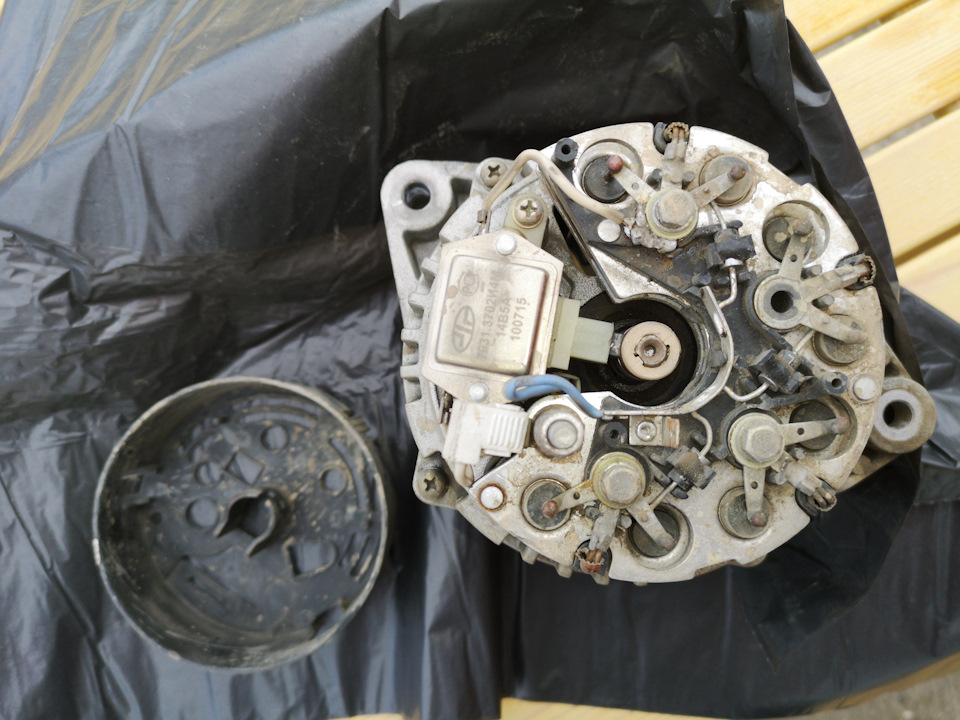

Вид диодного моста на генераторе конечно не из лучших, но мнение фото может быть ошибочно, обмотка вроде цела, контакты от неё целы и не обуглены, щетки тоже есть.
На вид по фото больше не чего сказать, надо щупать, мерить сопротивление и на к.з. обмотки и диодов.
П.С. Вам хороший способ предложили с прокруткой генератора в тисках с помощью дрели (сам не пользовался потому как достаточно было тестера что бы отзвонить (но я долго проработал автоэлектриком и мне знакомы подводные нюансы)
Единственный момент: обороты должны быть не менее 600в мин, иначе он не возбудится (генератор)

Все массы зачищу под капотом. Про прокрутку хорошая идея, но надо посмотреть переходник, продается ли у нас такой.

если есть ролик с ручейками отдельно то с помощью болта можно соединить с дрелью (типа как карчетка для дрели) закрепить дрель, предварительно натянуть ремень с генератора и крутить сколь хочешь, типа стенд 🙂
но вариант с переходником проще

Ниже все верно написали, это не короткое замыкание. Тот провод что Вы определили как тот что был плюсом, а стал минусом, на самом деле не является не тем и не другим, он просто идет в систему питания а/м. К нему через блок предохранителей подключена вся нагрузка, потребители (лампочки, магнитола и вся электроника в а/м) Соответственно когда Вы подсоединяете его с плюсовым от АКБ, в систему идет питание (+) и подключенные потребители «контактируют» соответственно от чего и искра… А минус висит через потребители, поэтому менее 9в показывает.
В общем волнения для этого нет.
Остается убедится в работоспособности генератора, способ Вам тоже предложили

вот так вот оно, когда в электрике не шаришь) Век живи, век учись) ниче, когда нибудь и азы электрики освою, надо только мегометр и мультиметр купить)

мегаомметр вам точно не нужен. достойно мультиметра

Источник

Точки массы нива шевроле

1. Шпилька на левом брызговике, за аккумуляторной батареей.
С минусовой клеммы АКБ
2. Шпилька на левом брызговике, у фары.

Лампы БС, ДС, габарит, поворот левой блок фары
Электрокорректор фары
Датчик температуры наружного воздуха
Выключатель подкапотной лампы
Двигатель очистителя ветрового стекла
Звуковой сигнал
Левая ПТФ
3. Шпилька на правом брызговике, у фары.

Лампы БС, ДС, габарит, поворот правой блок фары
Электрокорректор фары
Двигатель омывателя ветрового стекла
Правая ПТФ
4. Силовая масса двигателя (с минуса АКБ, на болт кронштейна крепления проводов), ниже модуля зажигания.

5. В салоне, за блоком предохранителей, шпилька, возле крепления блока управления центральным замком (две клеммы)

Выключатели аварийной сигнализации, обогрева заднего стекла, ПТФ, заднего противотуманного света наружного освещения, плафона вещевого ящика
Двигатель вентилятора отопителя
Прикуриватель
Лампы подсветки
Колодка ГУ (магнитола)
Реле ПТФ, стеклоподъемников, обогрева сидений, звукового сигнала
Реле в блоке предохранителей (БС, ДС, поворотов, стеклоочистителя, обогрева заднего стекла,
омывателя и очистителя ветрового стекла)
Приборная панель
Колодка диагностики (OBD2)
Регулятор корректора фар и подсветки приборов
6. В салоне, за бардачком, шпильки кронштейна контроллера ЭСУД (две шпильки)

1-я шпилька:
Экран ДПКВ
Экран ДД
ДПРВ
ЭБУ (кон.51,53,80)
Датчик скорости
Колодка диагностики (OBD2)
Блок АПС
Экран катушки АПС ( на замке зажигания)
Выключатель кондиционера
2-я шпилька:
ЭБУ (кон.3,61)
7. Багажник, слева за обивкой, за клапаном вентиляции (три клеммы)

1-я клемма:
Лампы заднего левого фанаря
Правая задняя дверь (концевик, привод замка)
Обогрев передних сидений
Выключатель стояночного тормоза
Блок управления наружными зеркалами
Левый боковой указатель поворота (на крыле)
Левая передняя дверь (концевик, стеклоподъемник, привод замка, обогреватель зеркала)
Плафон освещения салона (передний)
Плафон освещения салона (задний)
Датчик блокировки дифференциала
Выключатель лампы стояночного тормоза
2-я клемма:
Концевик двери багажника
Двигатель омывателя заднего стекла
Обогреватель заднего стекла (нагреватель)
Дополнительный сигнал торможения
Двигатель очистителя заднего стекла
Лампа освещения багажника (через концевик)
3-я клемма:
Фонари освещения заднего номерного знака
8. Багажник, справа за обивкой, за клапаном вентиляции (одна клемма).

Лампы заднего правого фонаря
Правый боковой указатель поворотов (на крыле)
Правая передняя дверь (концевик, стеклоподъемник, привод замка, обогреватель зеркала)
Блок управления электропакетом
Левая задняя дверь (концевик, привод замка)
Бензонасос
Датчик уровня топлива

Данные составлены по схеме из книги издательства «За Рулем» «Устройство Эксплуатация Обслуживание Ремонт Chevrolet Niva с 2009 года». Если есть неточности, сообщите, исправлю. Всем удачи!

Транскрипт 1 Версия 1.

Дополнительные массы в ниве. (То проводки).

Задняя оптика гармонично дополняет всю комплектацию вместе с пластиковой подложкой бампера как с практичной, так и с эргономичной точки зрения.

Точки масс Нива-Шевроле (наука о контактах). Дополнительные массы в ниве. Где крепится «масса» двигателя ВАЗ?…

Месторасположение массы на кузове. Шпилька крепления БУЦЗ блок управления центральным замком 7.

Далее оба провода входят в общий жгут идут к разъему ЭБУ.

Транскрипт 1 Версия 1.

Установка кнопки масса на ниву 21214

Во избежание некорректной работы перед подлючением электронной комбинации приборов ознакомьтесь с данной инструкцией! Таким образом, данные соединения подвержены коррозии при удалении краски и отсутствии дополнительной защитной смазки. Для обеспечения надлежащего контакта указанных соединений с кузовом применяются корончатые шайбы, которые, в отличие от гроверных шайб, должны устанавливаться не между клеммой и гайкой, а между кузовом и клеммой.

Своими острыми гранями между вырубленными зубьями шайба одной своей стороной, обращенной к кузову, прорезает лакокрасочное покрытие, а другой стороной, обращенной к клемме, надежно врезается в нее.

В свою очередь на кронштейн масса подается через шпильку, приваренную к моторному щиту посредине. Точку на силовой массе, куда подключена злополучная перемычка, можно считать за «ноль», поскольку оставшийся провод между обжимкой и кузовом машины в создании помех не участвует.

А дальше всё просто. Масса датчиков подключена к «нулю».

Дополнительные массы в ниве. (То проводки).

От этого «нуля» до массы самого контроллера включено сопротивление силового провода. Включилось реле — напряжение на массе контроллера стало больше, чем было. Увеличились соответственно относительно «нуля» и опорное напряжение АЦП.

Однако масса датчиков осталась на месте, на «нуле», и контроллер «увидит», обработав показания АЦП, уменьшение напряжения от датчиков. Там вон, какой диапазон! Вот мы и приехали.

Точки масс Нива-Шевроле (наука о контактах).

Реле выключилось, напряжение на массе самого контроллера уменьшилось, а напряжение массы датчиков вместе с их показаниями относительно массы самого контроллера увеличилась. Увеличилось напряжение от ДПДЗ при закрытой дроссельной заслонке, что соответствует её открытию Это провод, который соединяет эти обжимки.

Помечен жёлтыми точками, сам провод просто коричневый. Его надо просто вырезать, обжимки пропаять зря разбирали, что ли?

Суть доработки в том, что массы датчиков должны приходить только на контроллер. Надо снять разъём с контроллера и, например ДТОЖ, и проверить сопротивление между двигателем и проводом массы в разъёме.

Оба должны иметь большое или бесконечное сопротивление — обрыв. Если КЗ — снимаем изоленту рядом с контроллером, ищем указанную перемычку и удаляем её.

После этого массы датчиков будут соединены с корпусом машины только при одетом разъёме контроллера! Все провода имеют сопротивление, даже очень толстые. Очередные изменения «ШНивы» произошли в году. По сравнению с прошлой модификацией автомобиль существенно изменился внешне. Фронтальная часть кузова получила новое оформление, видоизменились бамперы, радиаторная решетка, фонари, арочные расширители и пластиковые дверные накладки.

Вес автомобиля «Шевроле» Chevrolet немного снизился благодаря установке легкосплавных дисков и новым отделочным материалам салона. Силовой агрегат остался прежним. Он представляет собой 1,7-литровую бензиновую установку мощностью 80 конских сил.

Также стоит отметить повышение комфортности для водителя и пассажиров, что выражается в использовании новых материалов отделки, понижении уровня вибрации и шума. Родство с американским собратом угадывается только по эмблемам на решетке, кузове и рулевой колонке.

Точки крепления массы в Шеви Нива с 7.0
1. На левом брызговике у АКБ
2. На левом брызговике у фары
3. На правом брызговике у фары.
4. Логическое и силовое заземления ЭСУД – на блоке цилиндров под МЗ (две точки)
5. Силовая масса двигателя – на блоке цилиндров, ниже т.4.
6. В салоне, за блоком предохранителей. Шпилька крепления БУЦЗ (блок управления центральным замком)
7. Багажник, слева за обивкой
8. Багажник, справа за обивкой (здесь и масса эбнасоса)

Точки крепления массы в Шеви Нива с 7.9.7
1. На левом брызговике у АКБ
2. На левом брызговике у фары
3. На правом брызговике у фары.
4. Отсутствуют
5. Силовая масса двигателя (с «-» АКБ) – ниже МЗ
6. В салоне, за блоком предохранителей. Шпилька крепления БУЦЗ (блок управления центральным замком)
7. Багажник, слева за обивкой
8. Багажник, справа за обивкой (здесь и масса эбнасоса)
9. На двух шпильках выше контроллера за бардачком (Массы контроллера). Крайне желательно проконтролировать и подтянуть.

ЕЩЕ РАЗ ПРО » Точки крепления массы »
«Контроллеры Январь 7.2 и Bosch 7.9.7 имеют в своём 81-контактном разъёме отдельные выводы для масс датчиков, что снижает зависимость показаний датчиков друг от друга, повышает точность измерения и видимо необходимо для выполнения норм Евро-3. Однако некий умник на заводе-изготовителе жгута электропроводки лёгкой рукой объединил все массы датчиков одной обжимкой. Контроллеры Январь 5.1, Bosch 1.5.4 вообще-то так и работали, все массы датчиков приходили на одну клемму. Разница невелика. Однако «шаловливая» мысль конструкторов пошла дальше. Вот фотография электропроводки ВАЗ 2115. Рядом с разъёмом контроллера две обжимки проводов. Та, что справа — массы датчиков, экраны.… Было бы лучше, если каждый провод шёл бы на свою клемму, но пусть так и останется. Обжимка слева (хлорвиниловые трубки и изолента уже сняты) — силовая масса.
В чём же главная ошибка отечественных производителей? Это провод, который соединяет эти обжимки. Помечен жёлтыми точками, сам провод просто коричневый.
Его надо просто вырезать, обжимки пропаять (зря разбирали, что ли?), и замотать изолентой, то есть восстановить изоляцию.
Суть доработки в том, что массы датчиков должны приходить только на контроллер. То есть если снять разъём с контроллера, ни ДТОЖ, ни ДПДЗ, ни ДМРВ, ни ДД на корпус (минус АБ) не «звонятся». Надо снять разъём с контроллера и, например ДТОЖ, и проверить сопротивление между двигателем и проводом массы в разъёме. Оба провода «прозваниваем» на двигатель. Оба должны иметь большое или бесконечное сопротивление — обрыв. Если КЗ — снимаем изоленту рядом с контроллером, ищем указанную перемычку и удаляем её. После этого массы датчиков будут соединены с корпусом машины только при одетом разъёме контроллера!
Все провода имеют сопротивление, даже очень толстые. Вспоминаем закон Ома. Чем больше сопротивление и чем больше ток, тем больше напряжение. Провода массы подчиняются всё тому же закону. Физика, однако.
При включении реле, форсунок, РХХ (ключи зажигания имеют отдельный толстый провод массы и в нашем процессе не участвуют) напряжение на массе самого контроллера меняется относительно массы автомобиля.
Видимо форсунки, РХХ работают постоянно и их вмешательство не учитывается. Однако ток через реле вентилятора идёт — не идёт относительно длительное время. При включении реле вентилятора напряжение на массе контроллера оказывается ещё выше, чем в точке соединения провода массы с кузовом, и если двигаться вдоль провода массы, постепенно уменьшается. Разность потенциалов есть всегда, просто она то больше, то меньше.
При правильной разводке проводов масс напряжение на общем проводе датчиков не меняется относительно массы самого контроллера и практически равно нулю. По крайней мере, из-за меньших токов датчиков колебания напряжения гораздо меньше. Изменение напряжения на массе контроллера относительно кузова автомобиля, минуса АКБ приводит к такому же изменению напряжения на массе датчиков и не оказывает влияния на их показания. И действительно — на всех машинах, где только пахнет электроникой, например на карбюраторной восьмёрке с электронным зажиганием, где датчик Холла стоит в трамблёре, к датчику идут три провода. Питание, сигнальный и масса от отдельной клеммы коммутатора зажигания.
Но вернёмся к нашему барану. Перемычка, внесённая на заводе, соединяет массу датчиков с проводом, идущим от контроллера на корпус машины, на котором меняется напряжение вследствие изменения тока, в частности, при включении реле вентилятора. В результате включения реле вентилятора напряжение на массе контроллера становится больше.
Но, как мы помним, оно постепенно уменьшается, если двигаться вдоль провода. Точку на силовой массе, куда подключена злополучная перемычка, можно считать за «ноль», поскольку оставшийся провод между обжимкой и кузовом машины в создании помех не участвует.
А дальше всё просто. Масса датчиков подключена к «нулю». От этого «нуля» до массы самого контроллера включено сопротивление силового провода. Включилось реле — напряжение на массе контроллера стало больше, чем было. Увеличились соответственно относительно «нуля» и опорное напряжение АЦП. Однако масса датчиков осталась на месте, на «нуле», и контроллер «увидит», обработав показания АЦП, уменьшение напряжения от датчиков. Ну, ДМРВ, ДТОЖ… ну уменьшилось, с кем не бывает… Там вон, какой диапазон! Однако для ДПДЗ уменьшение напряжения закрытого состояния сведётся к запоминанию в ОЗУ контроллера этого самого «напряжения закрытого состояния», то есть минимального напряжения от ДПДЗ. Вот мы и приехали. Реле выключилось, напряжение на массе самого контроллера уменьшилось, а напряжение массы датчиков вместе с их показаниями относительно массы самого контроллера увеличилась. Увеличилось напряжение от ДПДЗ при закрытой дроссельной заслонке, что соответствует её открытию… Короче говоря, обороты «зависли».
Перенос силового провода вентилятора, дополнительные массы уменьшают напряжение ошибки, или создают противо-напряжение, компенсирующее напряжение ошибки, но не устраняют саму ошибку.»
Оригинал статьи с фото здесь
