AndroVol › Блог › Замена и натяжение ремня привода вспомогательных агрегатов Шевроле Нива

Пришло время замены ремня привода вспомогательных агрегатов. Старый уже порядочно износился и просился на замену уже давно, но все как то руки не доходили. По регламенту технического обслуживания Шевроле Нива, замену ремня вспомогательный агрегатов нужно производить раз на 60 000 км, или раз в 2 года, что наступает раньше. Мой ремень прошел 32 000 км, но ходил 3 года.

Вот так он стал выглядеть после своего пробега

Нашел коробку от этого ремня. В ней лежал запасной ремень, который я вожу всегда с собой на случай поломки в дороге. Вот такая коробочка

Оказывается ЯПОНИЯ! Уж нормально отходил или нет не берусь сказать, но знаю машины, на которых при 40 тысячном пробеге ремень выглядит лучше.

Как я уже писал я перестал покупать запчасти в магазинах. Стал теперь даже за шурупами ездить к официальному дилеру GM-Автоваз. Поэтому и на этот раз поехал к ним. Как всегда ремень был без коробки и вообще без какой либо упаковки, просто поликлиновой ремень за 850 руб.

Замена ремня привода вспомогательных агрегатов на Шевроле Нива в общем простая процедура.

Для снятия износившегося ремня необходимо сначала его ослабить. Для этого нужно ослабить (не до конца, а до момента, дающего возможность снять ремень с натяжного ролика) регулировочный болт натяжного ролика (цифра 1 на фото) и ослабить 3 гайки (одна на 13 – цифра 3 на фото и 2 на 10 цифра 2 и 4 ) натяжной планки.

После этого натяжную планку можно будет сдвинуть и ослабить натяжения ремня. Снимаем ремень со всех роликов.

Установка ремня происходит в обратной последовательности. Схема протяжки ремня видна на картинке

После установки ремень необходимо правильно натянуть.

Проверяют натяжение ремня его прогибом между шкивом генератора и шкивом водяного насоса. При нормальном натяжении ремня прогиб «h» под действием нагрузки 7,6 кгс должен быть равен (12±1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проворачивают коленвал на два оборота и вновь проверяют натяжение ремня.

Как же проверить правильность натяжения ремня? Знаю, что многие не заморачиваеются и судят о правильном натяжении чисто по ощущениям пальцев. Но я пошел другим путем. Для этого мне понадобился электронный безмен и обычная линейка. Для удобства был откручен и снят воздухоподающий патрубок.

Смысл действий понятен из фото. В ремень упираю брусок, с закрепленным к другому концу электронным безменом. На брусок устанавливаю линейку, совместив нулевое деление с кромкой воздушного раструба. Рукой тяну за безмен до показания 7.6 кг, брусок давит на ремень, прогибает его, линейка вместе с бруском идет вниз. По кромке воздушного раструба смотрим величину прогиба. Если более 12 мм то ремень нужно натянуть, иначе ослабить. Добиваемся прогиба в 12 мм, проворачиваем шкив и вновь проверяем и регулируем натяжение.

Источник

Chevrolet Niva 80 усталых пони › Бортжурнал › Замена ремня и роликов привода вспомогательных агрегатов

Приветствую уважаемых читателей и гостей бортжурнала моей машины) Сегодня речь пойдёт о замене ремня привода генератора, который отработал без месяца 3 года и проехал почти 134 тысячи километров.
В качестве замены был куплен ремень Contitech 5PK1885 (покупал его ещё на пробеге примерно 90 тысяч км — думал что примерно столько он ходит), вот такой:

Покупал в емексе за 370 рублей. Сравнивал его с родным 5РК1888 — на глаз разницу в 3 мм не заметно)) Немного отличаются внутренние покрытия ремней. Ну и ещё родной ремень сделан в Румынии, а этот в UK.

У официалов были куплены 2 ролика фирмы INA по 500 рублей за штуку (а заодно и «правильные» пальцы тормозных суппортов с утолщением посередине под скорую замену колодок, а то в магазинах они без утолщения и из какой то сыромятины):

Нашёл фотку состояния ремня на 100 тысячах пробега:

А в таком виде он был перед заменой:

Впринципе, на нём ещё можно было поездить, но перспектива менять его в дороге между городами не радовала, а ещё он стал изредка подсвистывать — поэтому не стал тянуть резину)))

Если ваша шнива без кондиционера то ремень можно поменять за 10 минут из капота. А если кондиционер всё же присутствует, то придётся лезть под машину и снимать сперва его ремень — тогда на замену уйдёт минут 30.

Сначала снимаем ремень привода кондиционера если он на вашей машине есть)) Как снимать я расписал здесь. А если нужно срочно поменять порвавшийся ремень генератора в поле, то проще наверное перерезать ремень кондея, чтобы не лазить в грязь, он весьма недорого стОит)
Ослабляем на пару оборотов гайки крепления кронштейна натяжного ролика (красные стрелки):

Откручивать эти гайки целиком нет необходимости. Удобнее всего их откручивать торцевой головкой на 13, так как места там мало. Выкручиваем натяжной болт (жёлтая стрелка) до необходимой для снятия ремня слабины.
Для замены ролика подковыриваем тонкой отвёрткой крышечку и откручиваем крепящий его болт\гайку. Снимать кронштейн ролика тоже ни к чему:

Родные ролики имели небольшой люфт и немного хрустели при вращении.
Сборка в обратном порядке. Ремень генератора нужно натягивать так, чтобы на участке между помпой и генератором от небольшого усилия двумя пальцами ремень можно было повернуть на 90° (на заводе его натягивают по частоте колебаний специальным прибором).
Всем добра)

Источник

Замена ремня генератора Нива Шевроле полная инструкция

Замена ремня генератора Нива Шевроле не регламентируется какими либо цифрами, но производитель четко оговаривает сроки проверки целостности приводного ремня. Проверять состояние ремня генератора необходимо раз в 15 тысяч километров. Если ремень потрескался, видны разлохмачивания и замаслен, то его необходимо заменить. Еще одним поводом к замене может служить «визг» проскальзывающего ремня Сhevrolet Niva, который не исчезает даже после регулировки натяжения.

Если на вашей Шевроле Нива стоит кондиционер, то для того, что бы добраться до ремня генератора придется снять ремень привода компрессора кондиционера. Для этого загоняем машину на яму или эстакаду и снимаем защиту двигателя. Придется снять еще и передний брызговик, открутив саморезы.

Для снятия ремня кондиционера на Шевроле Нива ослабляем затяжку двух болтов крепления кронштейна натяжного ролика и ослабляем натяжение ремня, вращая регулировочный болт против часовой стрелки. Смотрим на картинке далее.

Ослабший ремень легко снимаем руками.

После замены ремня генератора, ремень кондиционера устанавливаем в обратной последовательности и производим его натяжение. Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами компрессора и коленчатого вала. При усилии нажатия около 10 кгс прогиб ремня должен составлять около 8,0 мм.

А теперь вернемся к замене ремня генератора Шнивы. Для замены ремня снимаем резиновые рукава подвода воздуха к дроссельному узлу. Это позволит легко ослабить натяжение.

Затем головкой «на 13» ослабляем затяжку трех гаек крепления кронштейна натяжного ролика. Ключом или головкой «на 13» вращаем регулировочный болт против часовой стрелки, ослабляя ремень. Снимаем ремень с натяжного ролика и других шкивов.

Новый ремень устанавливаем в обратной последовательности, надевая его в первую очередь на шкив коленчатого вала, а в последнюю — на натяжной ролик. После установки регулируем натяжение ремня. Схема правильного расположения приводных ремней на следующем фото.

Для проверки натяжения ремня нажимаем пальцем руки на ремень посередине между шкивами генератора и насоса охлаждающей жидкости. При усилии нажатия около 8,0 кгс прогиб ремня должен составлять около 12 мм. перетягивание ремня не сулит ничего хорошего. Мало того, что ремень генератора быстро износится, так еще и сократит срок работы подшипников вспомогательных агрегатов вашей Сhevrolet Niva.

Источник

Chevrolet Niva 80 усталых пони › Бортжурнал › Замена ремня и ролика привода компрессора кондиционера

Приветствую уважаемых читателей БЖ моей шнивки. После того, как пробег машины перевалил за 110 тысяч я стал замечать, что если ехать вдоль стены с открытыми окнами, а так же ночью, когда вокруг тишина, слышен свист ремня, особенно на горячем моторе. Первое, на что подумает наверное каждый шнивовод — это помпа, тем более она родная стоит. Но люфта на ней не было. Ремень привода генератора тоже ни разу не менялся. Но и он хоть и не новый, но всё же вполне ещё живой. Но рассмотрев ремни получше, я увидел, что ремень кондиционера в масле:

Чтобы добраться до этого ремня нужно снять защиту (т.н. паук, он на 4х винтах под ключ на 13) и правый по ходу грязевой щиток мотора (3 самореза под ключ на 8 и 2 самореза под крестовую отвёртку)

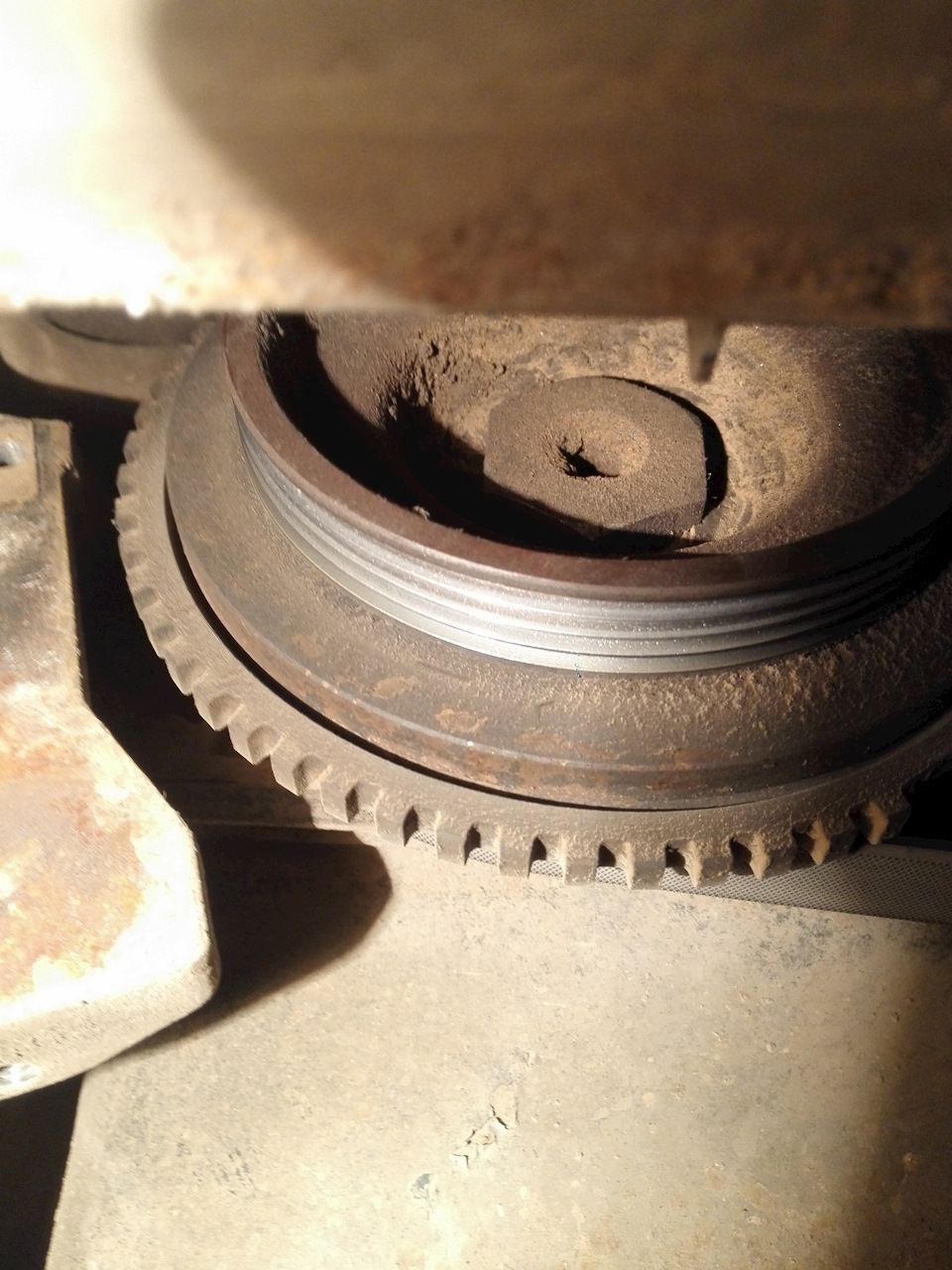

Вот такая картина предстала передо мной: на ролике натяжителя глубокая выработка и следы грязи, ремень уже не был плоским сверху, он выпирал на наружнем ручейке

Чтобы снять ремень кондиционера, необходимо сначала ослабить болты крепления натяжителя (красные стрелки) Затем выкручиваем полностью регулировочный болт (жёлтая стрелка). После чего можно окончательно выкрутить верхние болты и натяжитель снимется:

Пробный запуск двигателя без ремня кондиционера показал, что ничего не свистит, значит проблема была в нём (никогда бы не подумал, что первым буду менять ремень кондея, а не генератора). Как выяснилось, масло давило из под храповичного болта, подтянул его ключом на 38 почти на сантиметр:

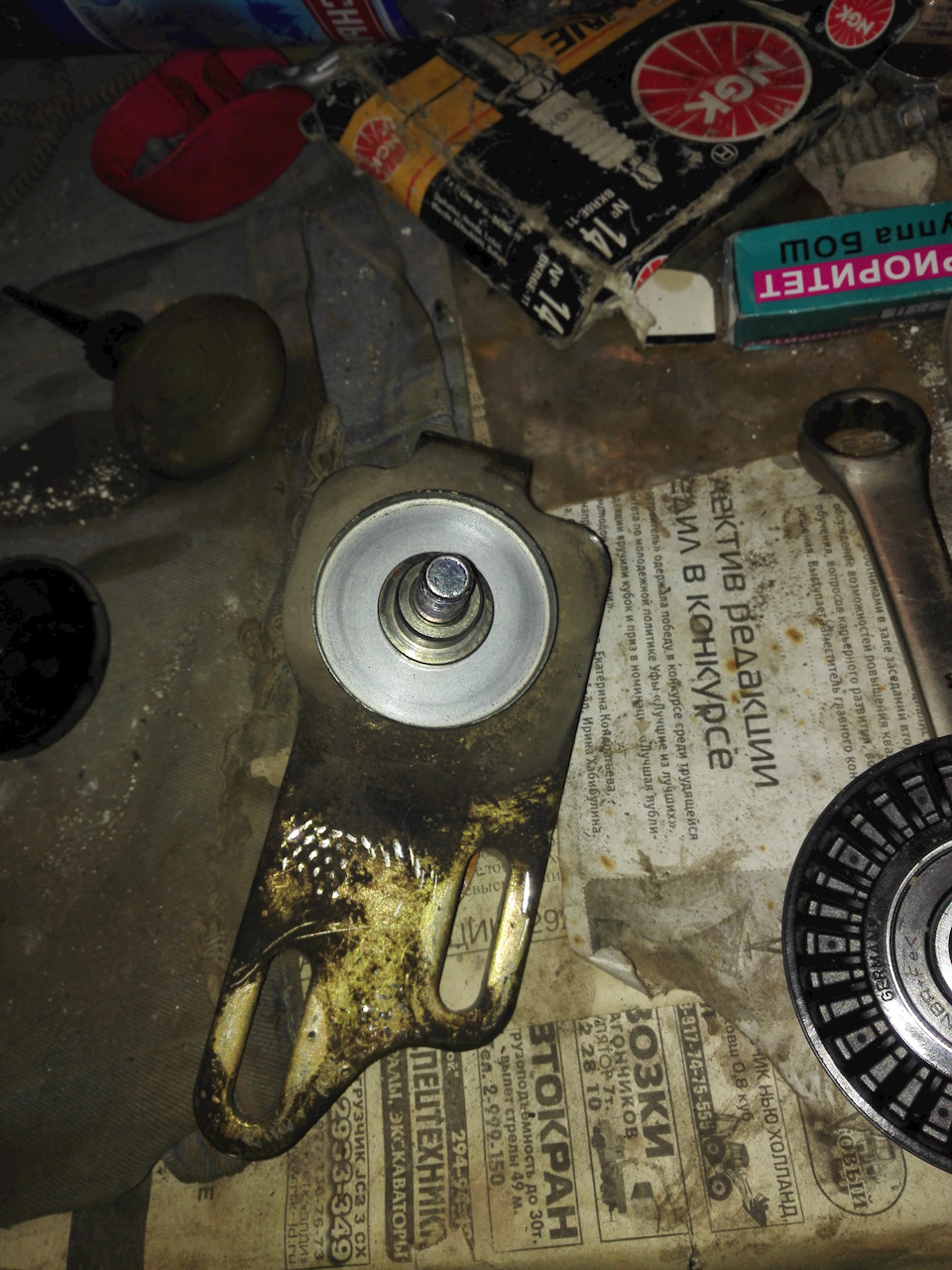

Для замены ролика натяжителя нужно подковырнуть пластмассовую крышечку ролика тонкой отвёрткой — под ней гайка на 17:

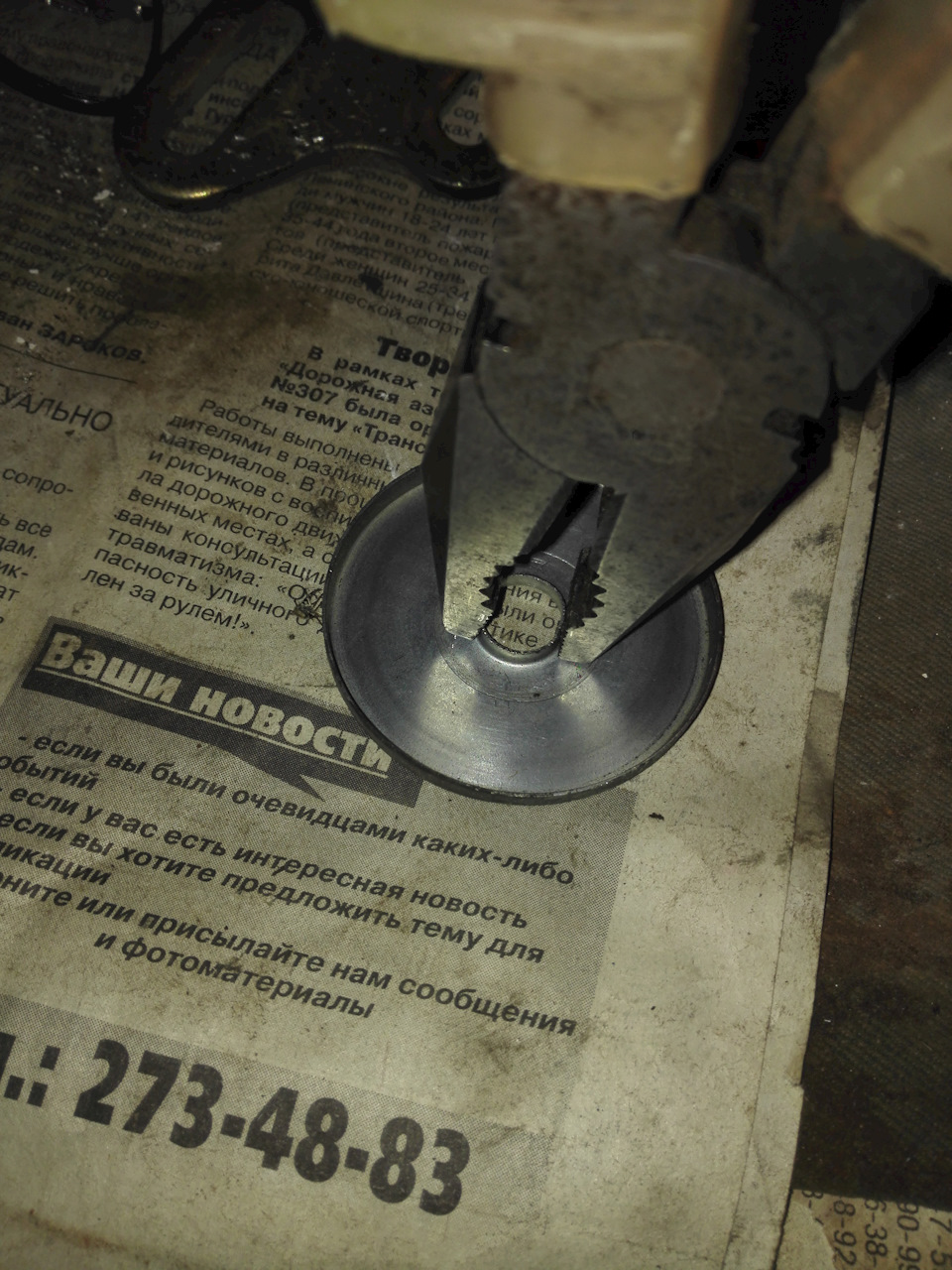

Ещё под роликом есть вот такая грязезащитная пластинка:

Когда я установил новый ролик на натяжитель и покрутил его для проверки, было слышно, что он шаркает об эту пластину — пришлось её для начала почистить. Чтобы она не болталась на валу я поджал её плоскогубцами, а потом ещё ударил слегка молотком по её обратной стороне, после чего новый ролик на кронштейне стал вращаться бесшумно.

Ролик оригинальный INA я купил у официалов за 500 рублей (как ни странно у них он оказался дешевле всего)

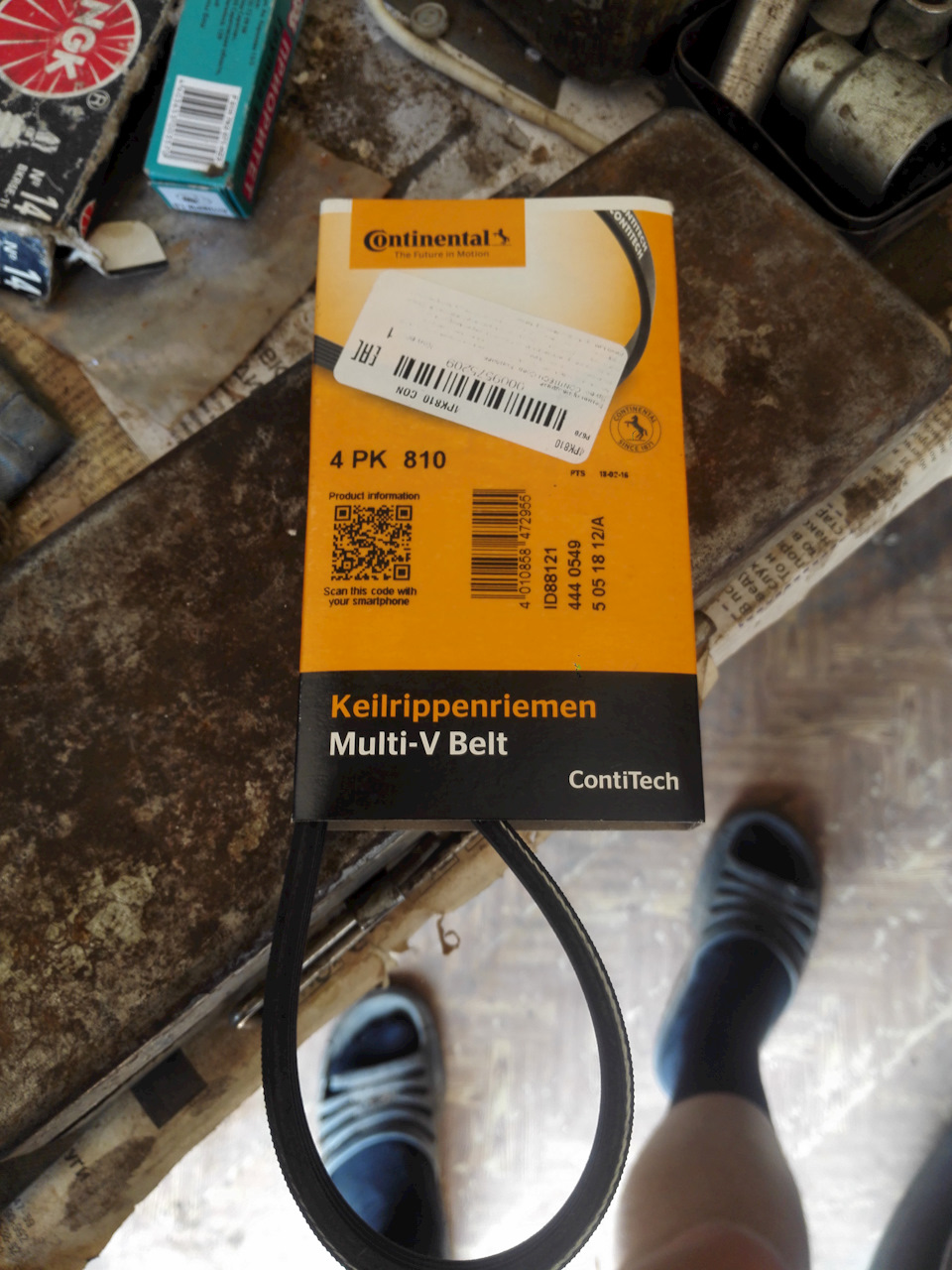

Ремень Contitech 4PK810 я заказал на емексе за 314 рублей, и через несколько дней он пришёл. В отличии от заводского немецкого, этот сделан в UK, качество отличное:

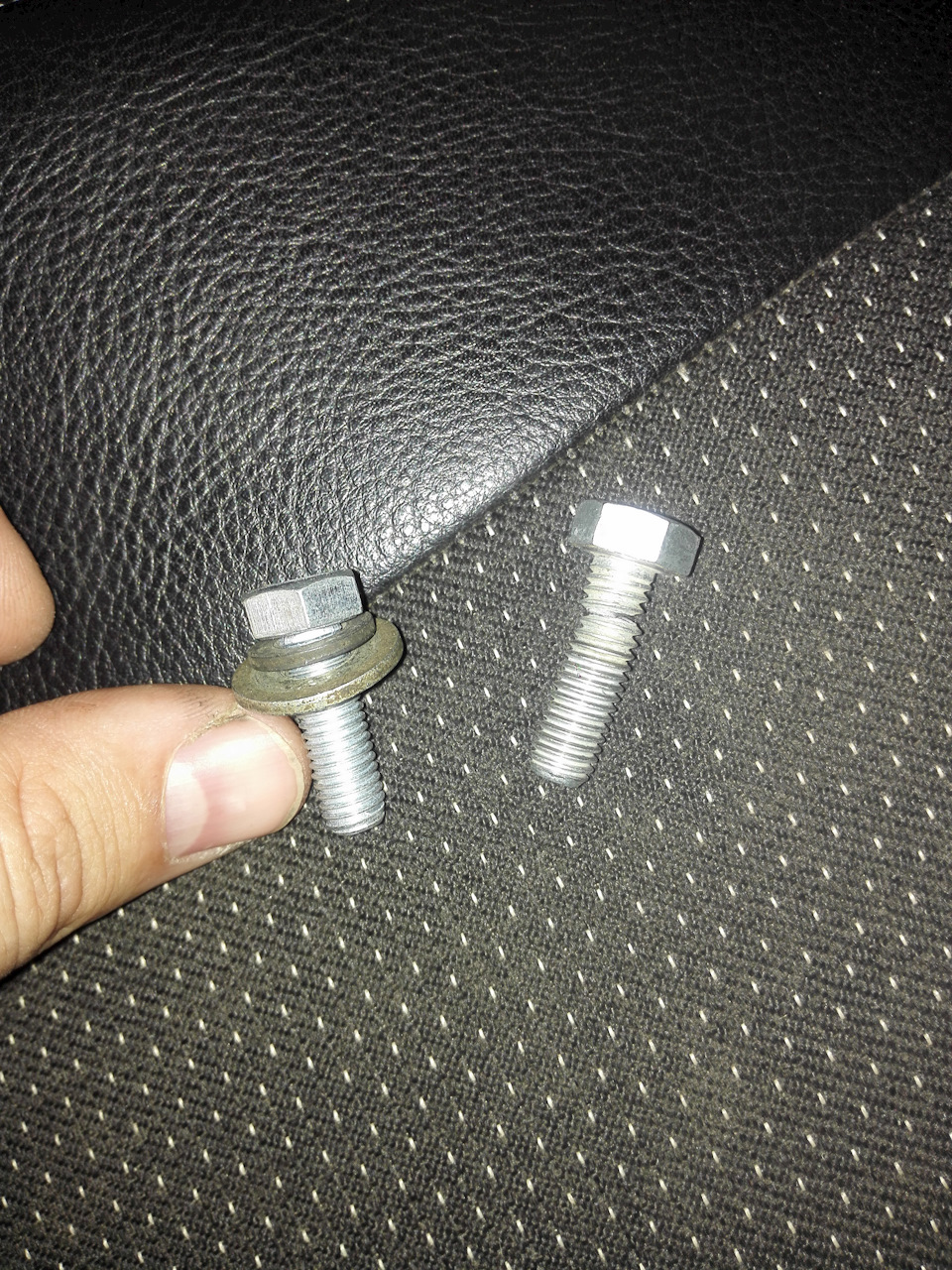

Так же купил новые болты крепления натяжителя М8х25 за 10 рублей, так как один из болтов я перетянул и он порвался, хорошо хоть не застрял внутри)

Ну а вот так выглядят установленные новые ремень и ролик:

Теперь ничего не свистит) Остаётся только защиту на место установить. Всем ровных дорог)

Источник

Замена ремня генератора Шевроле Нива

Первые признаки того, что требуется замена ремня генератора Шевроле Нива, можно услышать даже без особого усилия. Свист от его проскальзывания по шкивам ни с чем нельзя спутать. Но если нет желания в дороге дожидаться буксира, то желательно периодически осматривать состояние привода.

Поперечные трещины на материале, появившиеся как изнутри, так и снаружи, говорят о необходимости срочной замены. Производитель рекомендует эту процедуру проводить раз в два года или же после каждых 60 тыс. км пробега.

Подготовка

Ремень генератора шевроле нива имеет более точное название – ремень привода дополнительных агрегатов, ведь кроме ротора он приводит во вращение шкив водяного насоса и шкив гидроусилителя руля. Перед работой потребуется приготовить все необходимые инструменты. Их, кстати, не так уж и много:

Ключ на 10;
Ключ на 13;
Динамометр;
Линейка.

Необходимое натяжение привода обеспечивает специальный ролик с подвижным кронштейном.

Динамометр с линейкой как раз и служат для того, чтобы правильно установить степень его натяжения. Слишком слабое натяжение приведет к проскальзыванию, а сильное – чрезмерному износу как поликлинового ремня, так и подшипника генератора.

Замена ремня генератора Шевроле Нива

Начинать манипуляции необходимо с ослабления ролика (3). Для этого следует отпустить три гайки крепления кронштейна, а затем вращением регулировочного болта (5) добиться такого состояния, при котором ремень снимется с ролика. Далее он снимается со шкивов в произвольной последовательности.

Важно. Если автомобиль оборудован кондиционером, то сначала придется снять ремень привода компрессора, ослабив соответствующий натяжной ролик.

Замена ремня генератора не составит труда, если начинать его установку со шкива коленчатого вала, и закончить на натяжном ролике. Финалом манипуляций служит проверка натяжения. Между шкивами генератора и помпы следует произвести нажатие на ремень с силой 80 Н. При этом прогиб (h) должен быть равен 12 мм. После 2 – 3 оборотов двигателя обязательно нужно проверить натяжение.

1. шкив коленвала
2. шкив помпы
3. натяжной ролик
4. натяжная планка
5. болт
6. шкив генератора
7. ремень
8. поддерживающий ролик
9. шкив гидроусилителя
