Daewoo Nexia Family › Бортжурнал › Замена прокладки клапанной крышки Нексии.

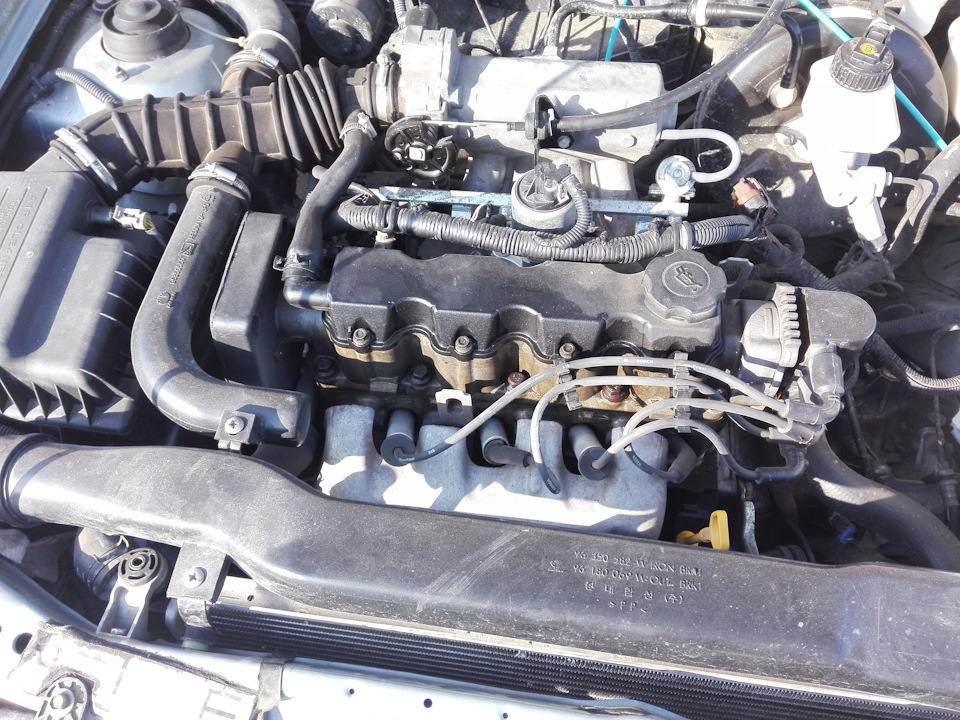

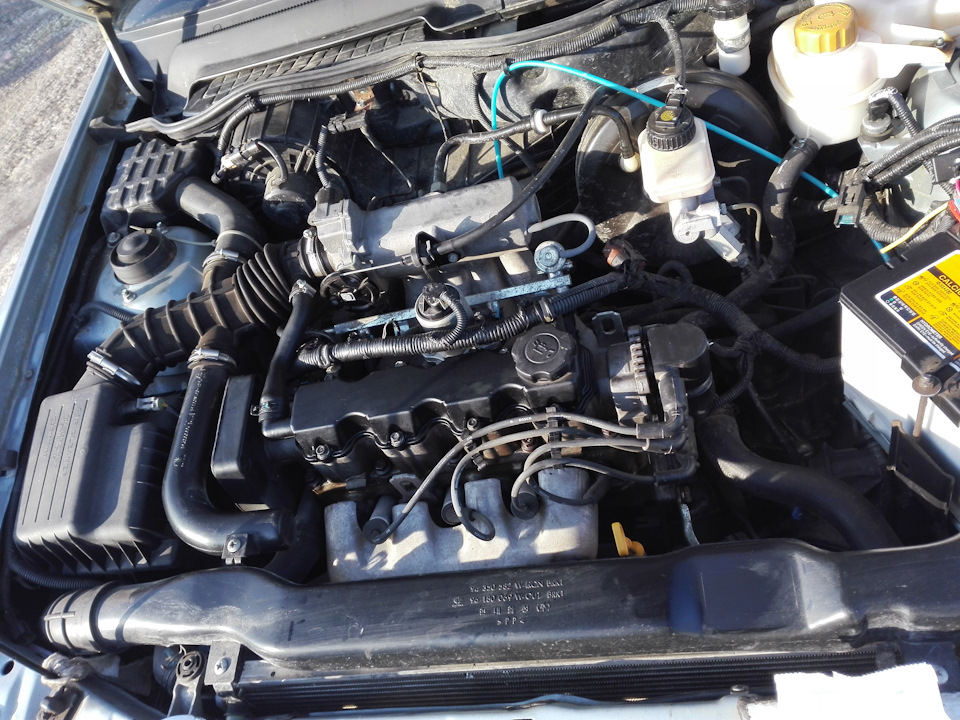

Привет Всем. Ну пока было время решил заменить прокладку.

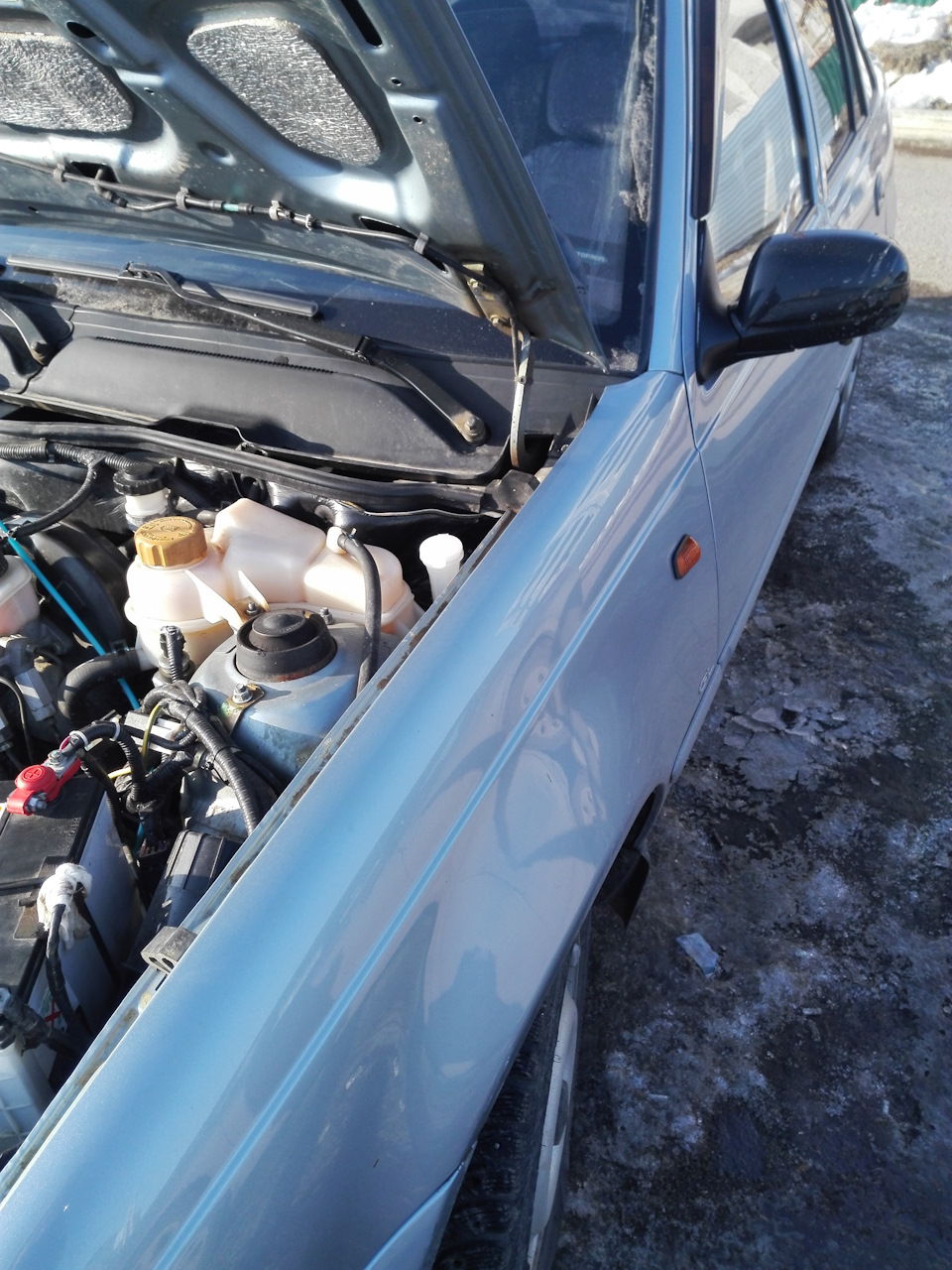

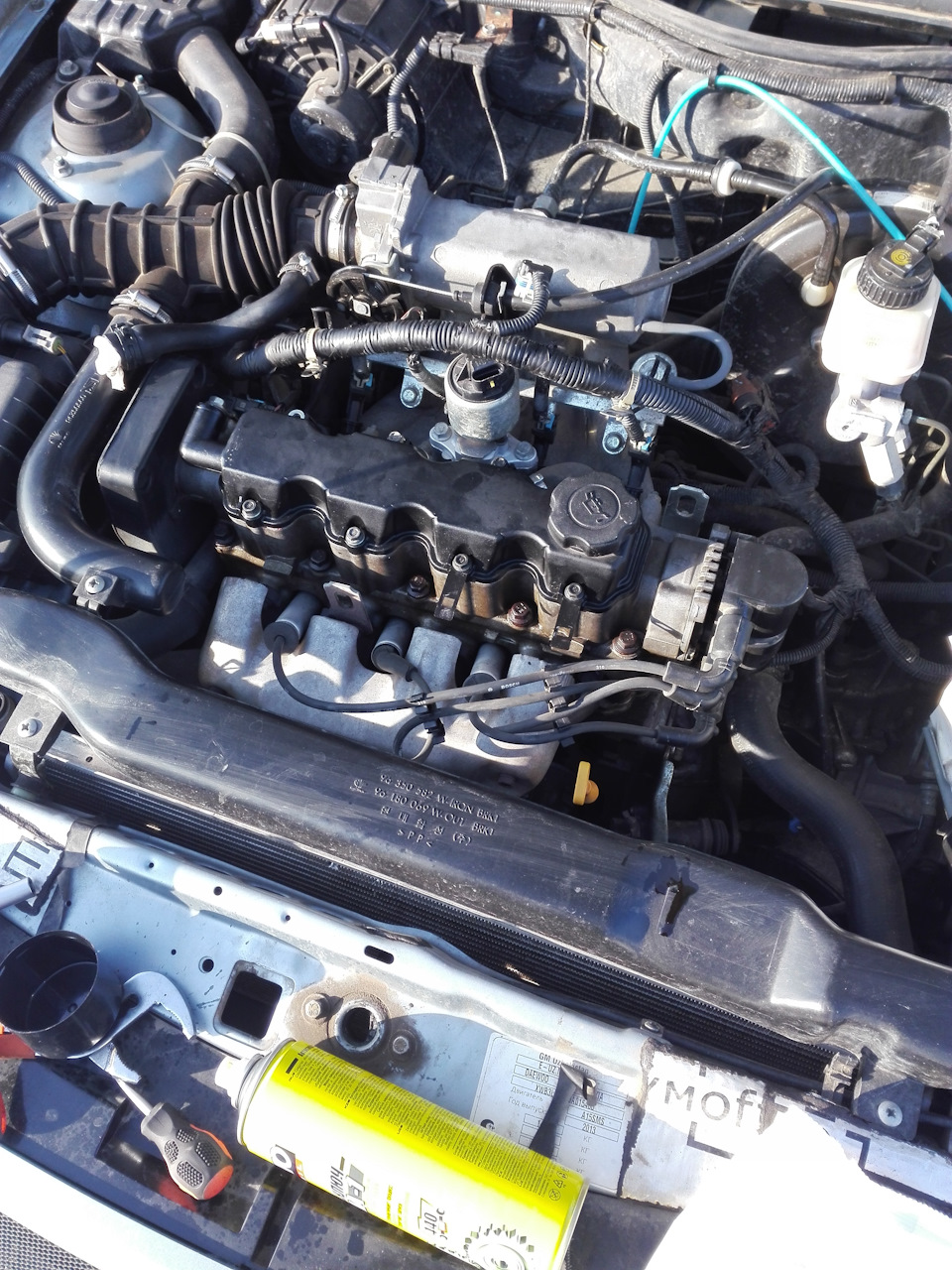

Приготовил салфетки, жидкий ключ, трещетку, отвертку, головку удлиненную на 10, незнаю как называется с набора «щипцы»:) на всякий герметик красный Adro. Итак, сперва протер салфетками все ближайшее пространство, от солнца отражались стеклянные волоски, от автоодеяла подумал я. Чтоб эта грязь не попала ветром заранее все почистил.

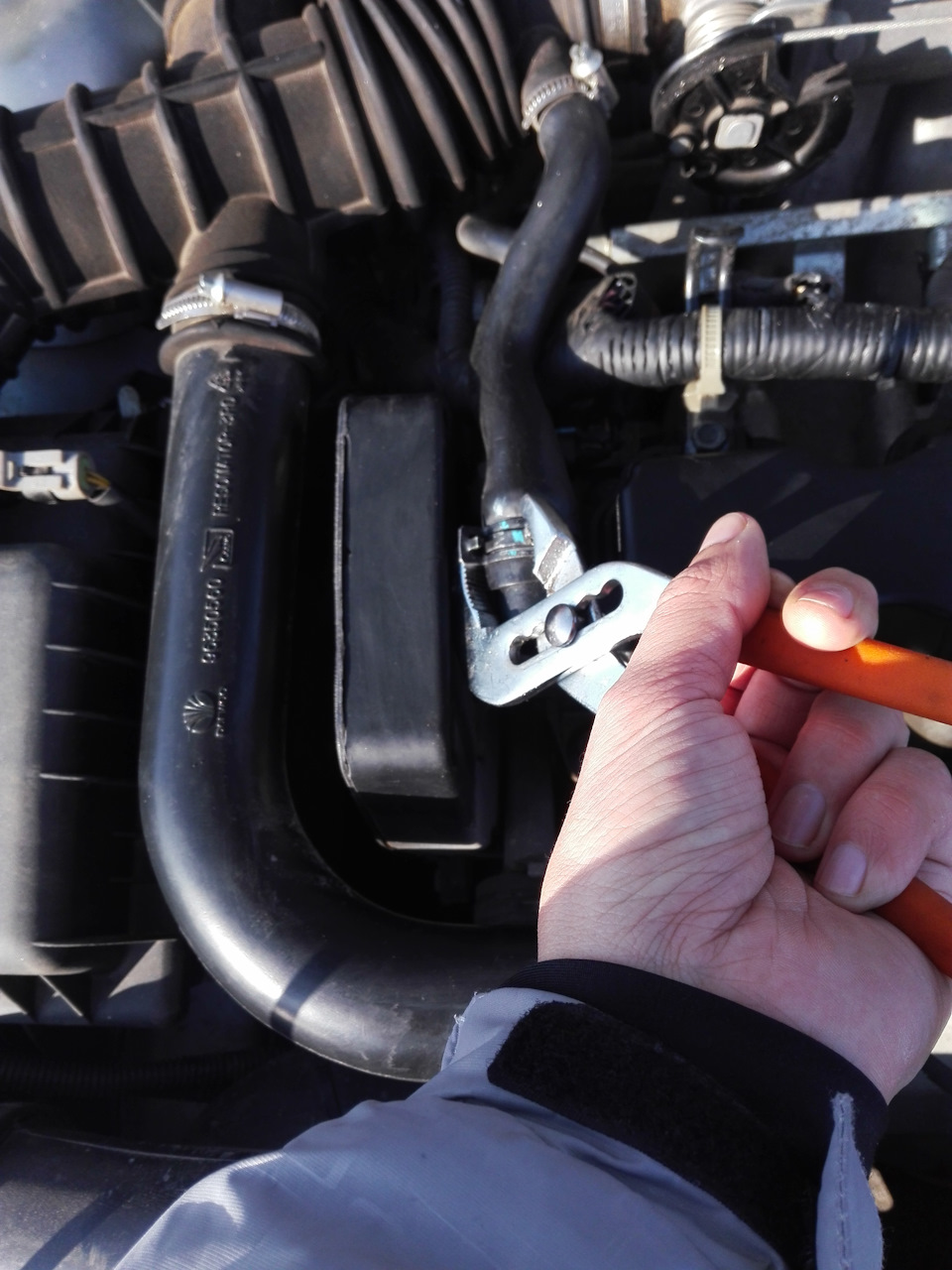

Далее щипцами ослабил хомут и стянул трубку

Трубку протер салфеткой и закрыл ею на время

Далее взял трещетку с головкой удлиненной на 10 и начал выкручивать болты

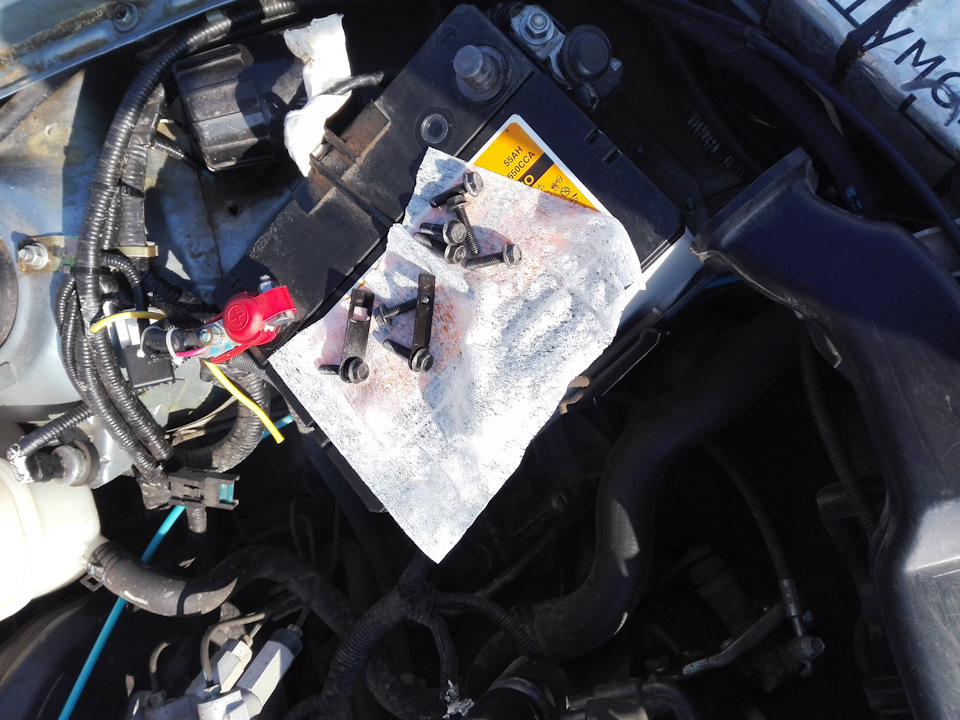

Сверху мешалась гофра отключили разъем, раз дошел до разъема на всякий откинул массу акб.

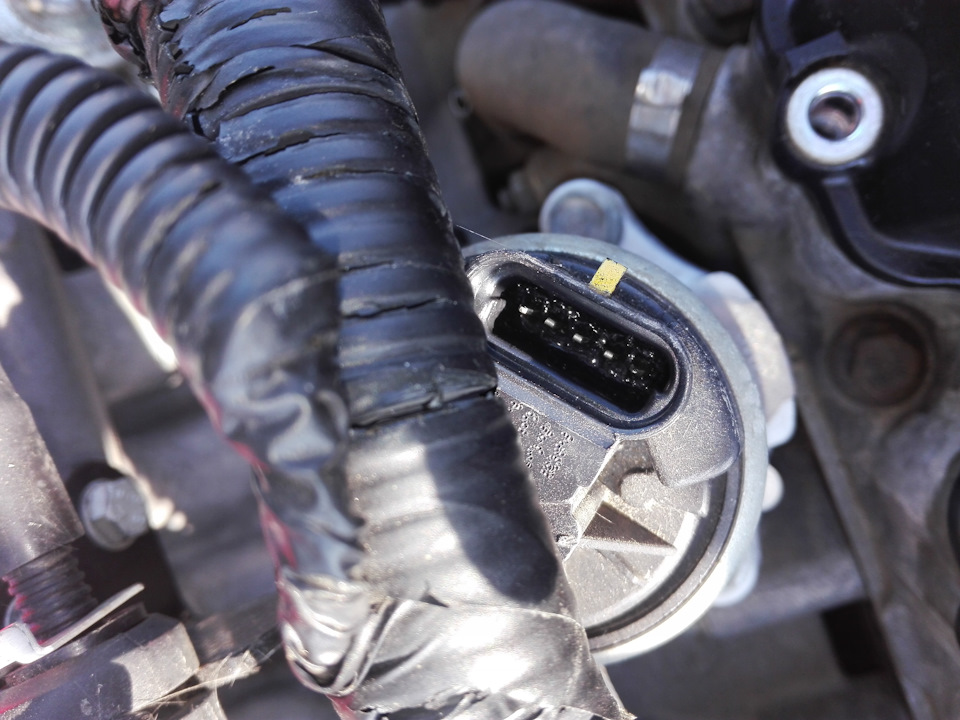

Посмотрел в разъём и подумал вода, но как подумал я контакт с герметичной резинкой, потом выдуть пытался и потом понял что это гель…

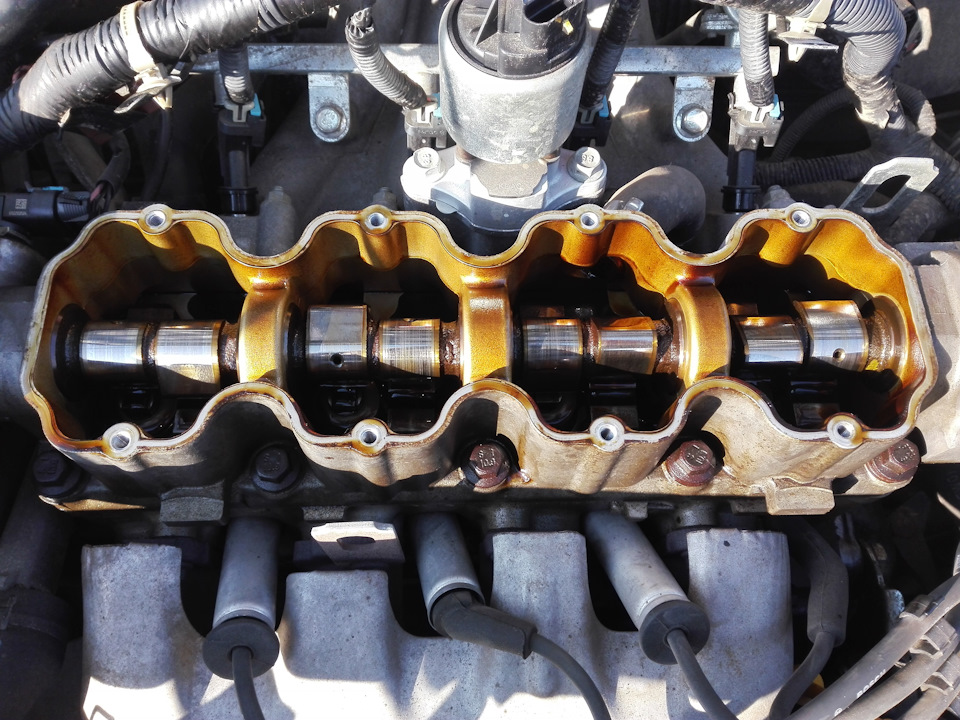

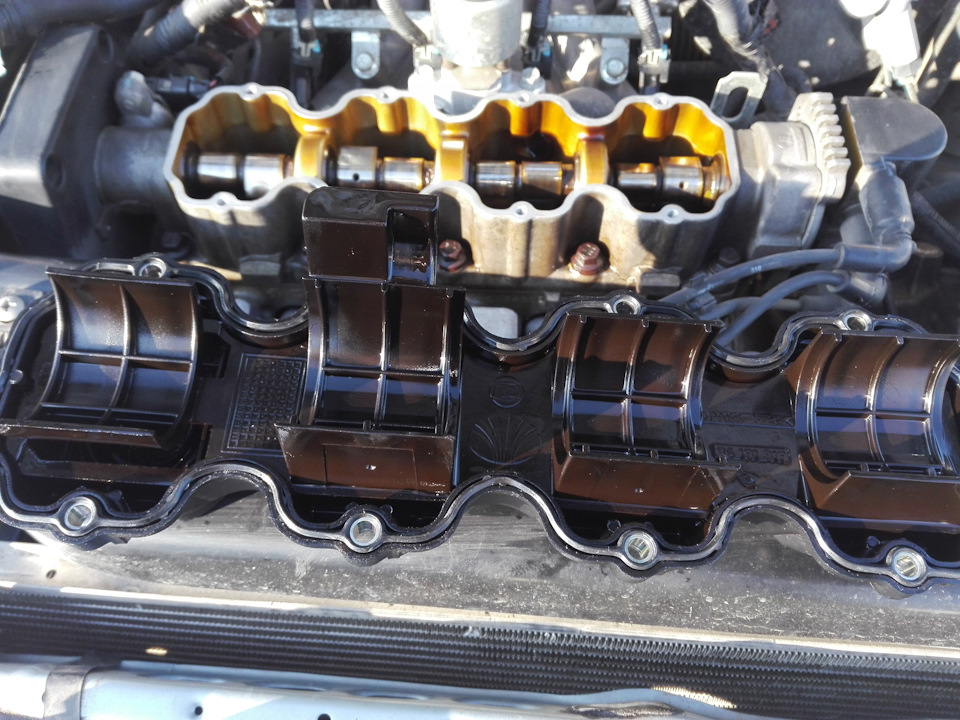

Далее аккуратно открыл крышку

Не специалист в этом чтоб оценивать ситуацию, но я рад что меняю масло у одних и тех же людей(масло Castrol), и по осмотру ничего такого не увидел, отложений и.т.д.
Смочил салфетку жидким ключом и начал счищать бортики

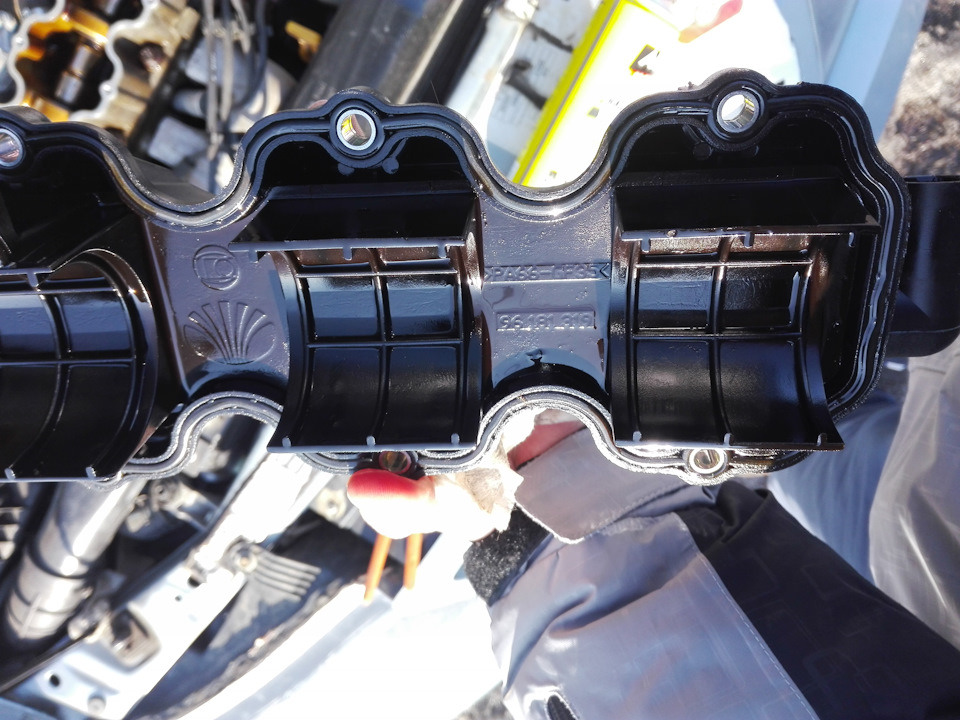

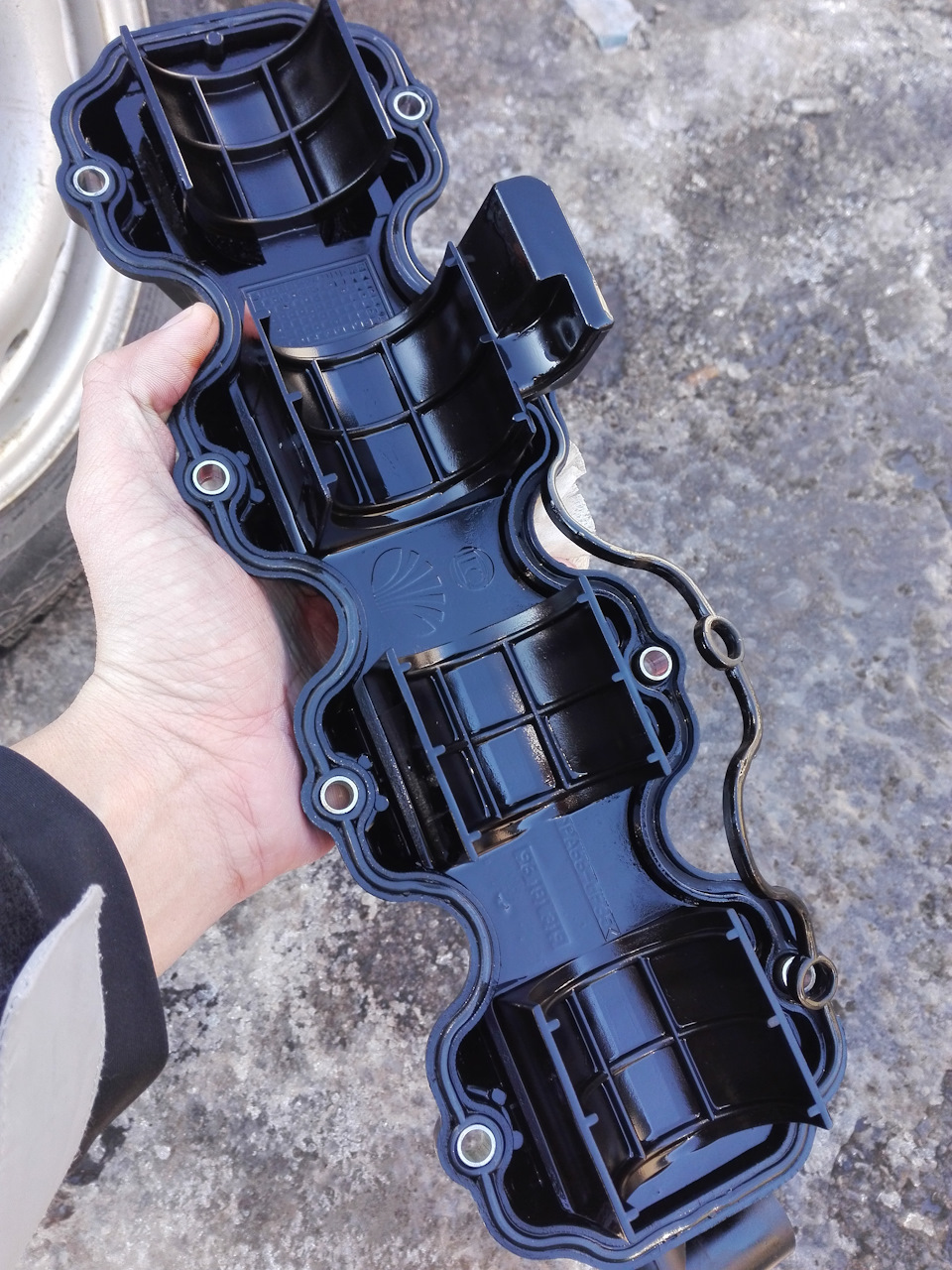

Осмотрел саму крышку, некоторые чистят ее, я честно побоялся трогать и обрызгивать ее очистителем. Оставил так

Чтобы не царапать крышку пока вытаскивал резинку, воткнул в нее острым саморезом, и вытянул

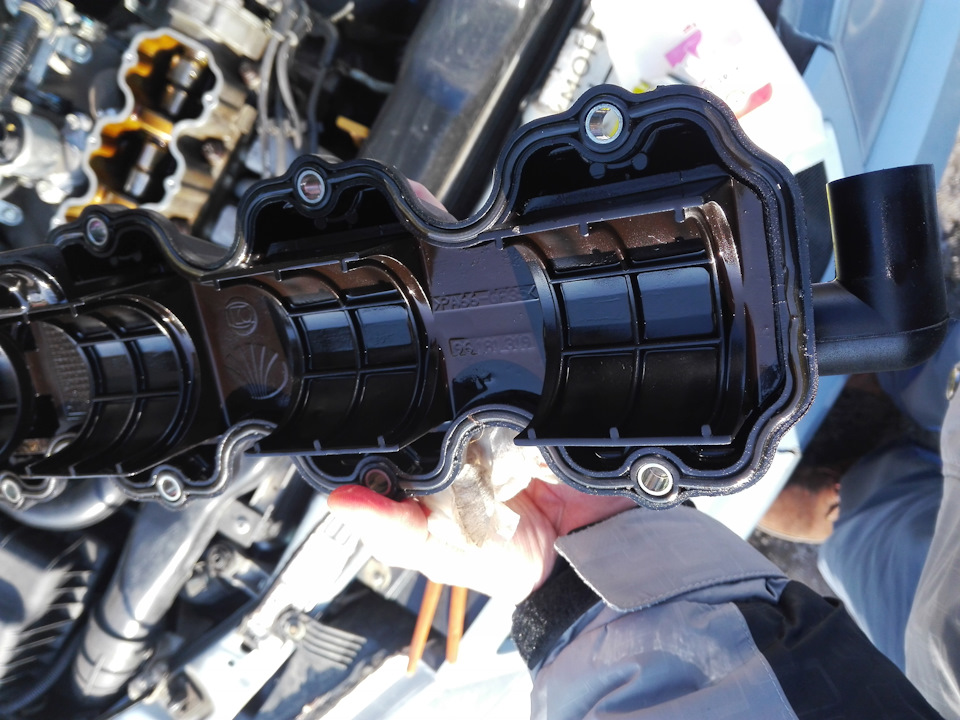

Напишу сразу разница немного но видна. Новая прокладка площадка плоская уже, на старом шире и сидит плотно. Может от того что со временем все прилипло и расширилось. Надел новую прокладку, сперва на отверстия потом по пазам саму резинку, плоской стороной к крышке!

Хотел для надежности красным герметиком начал мазать и потом решил не мазать, а то попадет еще что нить во внутрь. Закрыл крышку, от трещетки отсоединил головку и наживил болты.

Далее с середины крестом начал затягивать. Думал каким усилием затягивать, но понял когда начнешь затягивать сам почувствуешь что упрется и больше не крутил.

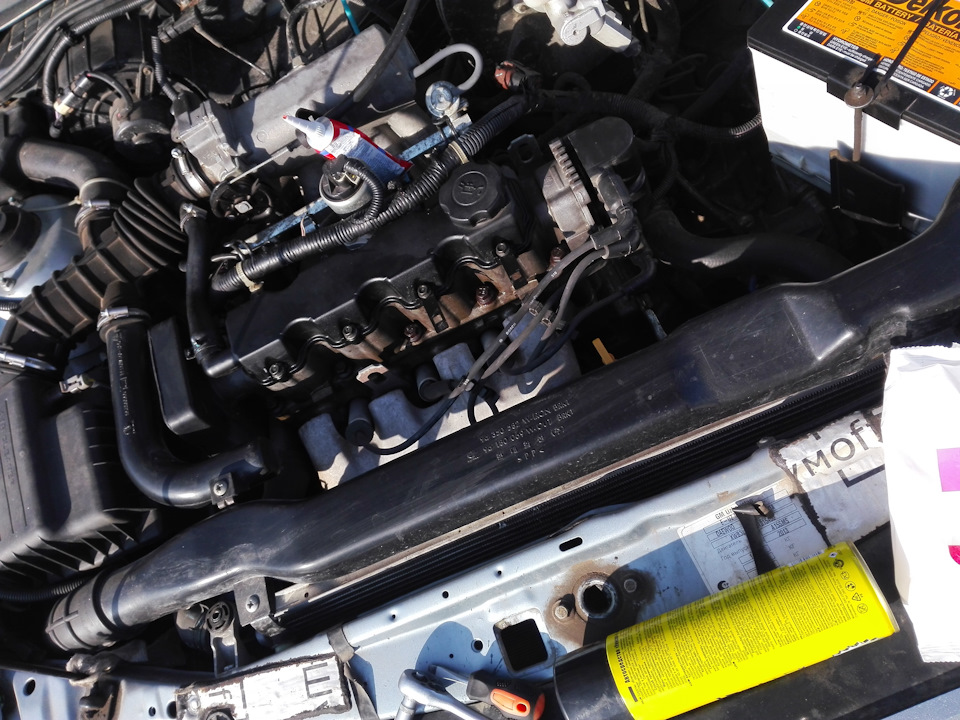

Далее все места масляные протер салфетками

Ну вот и все начал все убирать мусор после себя и инструменты

Проехал где то 8 км. Пока не проверял. Завтра в течении дня проверю, спасибо Всем.

Источник

Daewoo Nexia 16V Silver Bird › Бортжурнал › [Фотоотчет] Замена прокладки клапанной крышки

Тема довольно известная для владельцев Daewoo Nexia, у себя заметил сегодня подтраивание при разгоне на второй.

Так что, пожалуй, ничего нового и «вау» здесь не будет, запись все-таки больше для себя так как люблю чтобы было все разжевано. Буду рад если кому пригодится этот мануальчик.

В первую очередь снимаем декоративную накладку двигателя. Откручиваем 4 болта шестигранником на 5 мм, откручиваем крышку маслозаливной горловины и снимаем накладку.

Получаем такую картину:

Далее снимаем высоковольтные провода. После снятия я увидел что на них масленые подтеки, что не есть хорошо.

Далее свечным ключом на 16 мм снимаем свечи, у меня они были в очень плачевном состоянии (сами электроды более-менее, чистил их химическим методом не так давно).

Далее снимаем шланг контура хх (он слева, просто снимаем его) и шланг основного контура картерных газов (он справа, пассатижами сжимаем концы хомута, отводим его выше и снимаем сам шланг).

Следующим шагом отсоединяем колодку жгута проводов датчика фаз (отжимаем влево фиксатор и снимаем колодку).

Затем головкой на 10 откручиваем 15 болтов крепления крышки ГБЦ.

Ну и наконец тонкой шлицевой отверткой поддеваем крышку и аккуратно поднимаем ее (не забудьте снять крышку маслозаливной горловины, я ее закрутил чтобы всякая шняга не попала).

И добро пожаловать в ад!)

Сама крышка (обратная сторона) с бедной трухлявенькой от масла прокладкой.

А дальше самое время запастись терпением, часом свободного времени (конечно все зависит от степени зажагенности ГБЦ маслом) и начать все отмывать, убирать старый герметик и обезжиривать поверхность.

Так получилось что у меня дорожки от свечных колодцев до распредвалов были в масляном нагаре (нагаре!), который не очищался и не смывался ничем. Поэтому пришлось аккуратно поработать шлицевой отверткой дабы счистить образовавшийся нагар.

Итог моей чистки не был идеальным, но время подходило к вечеру и нужно было ускоряться.

Затем чистим и обезжириваем внутренную сторону крышки.

В местном магазине был куплен термостойкий герметик серый (формирователь прокладок) DoneDeal за 240 рублей.

А также сама прокладка клапанной крышки за 350 рублей.

Устанавливаем аккуратненько прокладку на место:

и смазываем герметиком в следующих местах:

Сразу скажу что места для обработки герметиком выбрал из книги, не очень хотелось заливать герметик по периметру. Что из этого получится — покажет время. Будем считать это пробой №1.

Почти все, ставим обратно крышку и закручиваем 15 болтов в следующем порядке:

Картинка взята у ils77 с сохранением копирайта, надеюсь он не обидится 🙂 Сразу скажу что в книжке не указано каким образом закручивать, но идея с картинки мне понравилась, поэтому я сделал именно так. Сильно закручивать болты не надо.

Собственно все, далее все ставим в обратном порядке. Взамен текущих свечей я поставил себе старо-новый комплект NGK который у меня жил в багажнике, надо сказать что завелась прям здоровски!

Посмотрим насколько хватит замены этой прокладки, да и вообще в ксюхах это можно считать расходником.

Лайки, рекомендации и комменты приветствуются! Всем спасибо кто дочитал до конца, а я пошел спать!)))

Источник

Daewoo Nexia Золотая оса › Бортжурнал › Самостоятельная замена прокладки клапанной крышки и некоторые нюансы по продукции Rosteco

Почти ровно год назад я менял прокладку клапанной крышки. Приобрел одобренную многими пользователями интернет ресурсов силиконовую прокладку российской компании Ростеко (Rosteco) Арт. 20734.
Для замены я обратился в сервис, где обслуживался в принципе постоянно. Это было в конце января 2020 года. Позже я писал гневный пост. Суть его была в том, что мастера намазали герметик как масло на бутерброд, везде где можно, при том, что я просил применять герметик согласно рекомендаций производителя. Тогда я дал себе обещание, что в следующий раз менять прокладку буду все таки сам.
И вот этот чудный момент настал. В трех свечных колодцах появилось масло. Таким образом прокладка отходила чуть больше 12 000 км. А как ему не появится, когда герметик кусками начал вываливаться в эти же колодцы и нарушил герметичность прокладки?
Я предварительно заказал такую же прокладку, ибо верю в ее чудодейственную силу, которую похерила рука тупого мастера и уплотнительные колечки прокладки КК Ростеко Арт. 20965. Читал тут на драйве, что некоторые писали, мол колечки не подошли, а другие писали, что встали как родные. И фото указывало, что они должны подходить. Заказал, кстати, 2 пакетика, что в будущем мне оказалось удачей.
Сам процесс замены проводил руководствуясь рекомендациями и инструкциями замечательного человека, которого зовут Андрей и он держит ютюб канал и форум Мой Лачетти. Мне кажется, о наших движках он знает все)))) К тому же он мой почти земляк и брат по несчастью) (тут я про конфликт и войну на Донбассе_).

Для чистки использовал очиститель карбюратора Mannol.

Выкрутил свечи и почистил их, почистил свечные колодцы.

За одно открутил клапан картерных газов и промыл его хорошенько. Прокладка села идеально, за счет ребер жесткости и специальных уплотнений держится в крышке крепко. Можно трясти, она не вываливается. Огромный плюс, что она цельная.

А вот теперь те самые нюансы продукции Ростеко, которые мне стоили подпорченного настроения и грядущего апгрейда. На фото четко видно, что эти колечки имеют нужный артикул, но…когда я их достал, они показались мне подозрительно маленькими. Естественно они не подошли! Они никак не хотели садится в посадочные гнезда. Я подумал, что вероятно я ИДИОТ, просто не хватает ума их одеть и принял решение просто их одеть как шайбы на болты а потом в процессе затяжки они вероятно под давлением займут свое место. Я был расстроен, так как оставалось мало времени, нужно было заканчивать работу. Посему поставил эти колечки. А второй пакетик закинул в инструменты. Далее одел крышку, нанес герметик на рекомендуемые места, а именно вот сюда

, немного подождал и зафиксировав двумя центральными болтами и с помощью динамометрического ключа затянул согласно известной схемы. Затягивал в 4-5 проходов. Сначала с усилием 5 нМ, потом 7 нМ и уже в конце до 10 нМ, как рекомендовал сам производитель Ростеко.

На следующий день я написал в компанию Ростеко что их продукция как то не очень подходит, на что мне ответили, что все гуд. Все согласно оригинального каталожного номера. И тут я решил достать второй пакетик, не знаю даже зачем. И был неприятно удивлен.

Артикул тот же самый, упаковщик тот же самый, но, блин, колечки совсем другие! И судя по всему эти уже похожи на оригинал.
Сегодня я решил пообщаться с менеджером Виктором, ради чего установил забытую мною давным давно ICQ и задал несколько вопросов, а именно: «Почему под одним артикулом совершенно разные продукты», ответ был прост «возможно перепутали, положили колечки от КАМАЗа, человеческий фактор». Я посоветовал обратить на это внимание, так как сюдя по сообщениям пользователей драйва этот «человеческий фактор» уже носит «системный характер». Да и не колечки это от КАМАЗа, а скорее всего уплотнительные кольца форсунок ВАЗ. Такие дела.

PS. На сегодняшний день прокладка сидит плотно. Сегодня немного подтянул все болтики. Хуже не стало. Буду наблюдать, но некоторые болты начали немного потеть, вероятно, скоро понадобится замена «лжеколечек» на правильные.
