Как поменять ручки раздатки на ниве

Лада 4×4 5D Снежная Королева › Бортжурнал › Тихие Ручки «Раздатки»

В начале о том, что незадолго до покупки этих Ручек был опробован один интересный вариант — существующие Ручки были просто обмотаны Изолентой!

Итак, чтобы добраться до этих Ручек НЕ НАДО ни заезжать на Эстакаду, ни снимать «Раздатку». Это можно сделать где угодно, пусть даже прямо возле Магазина, где Вы купите Изоленту! Не забудьте, что НИ В КОЕМ СЛУЧАЕ не проводите работы при включенном двигателе! Иначе Ваши пальчики попадут под вращающийся промвал!

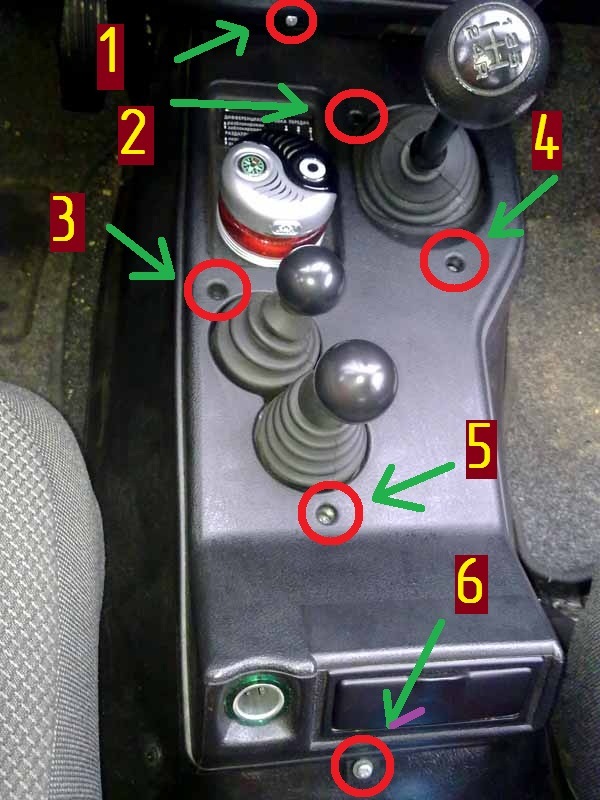

Итак, «крестовой» отверткой откручиваем 6 болтов, указанных на фото:

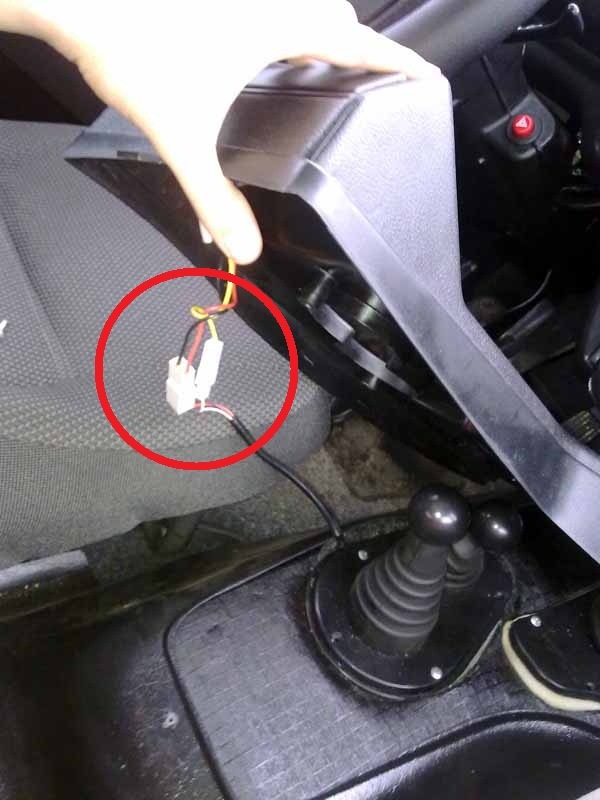

Далее нужно разъединить провода, идущие к «прикуривателю»:

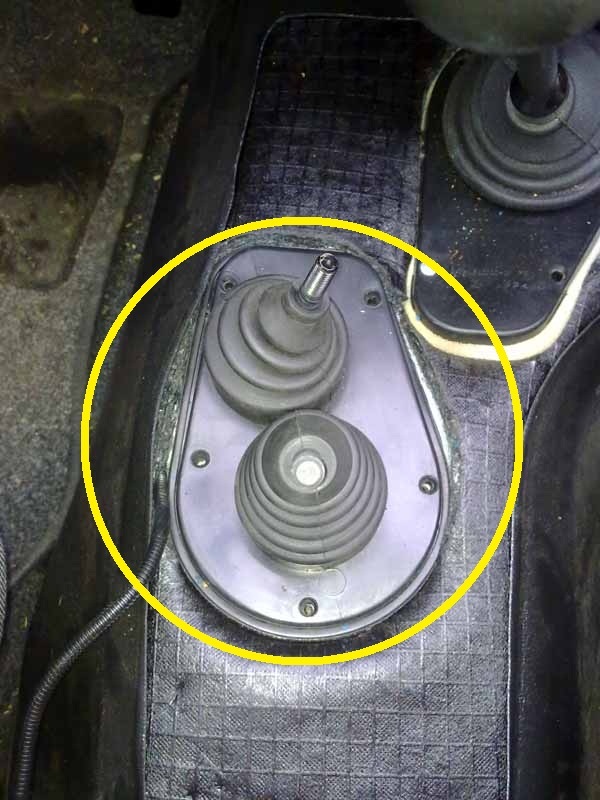

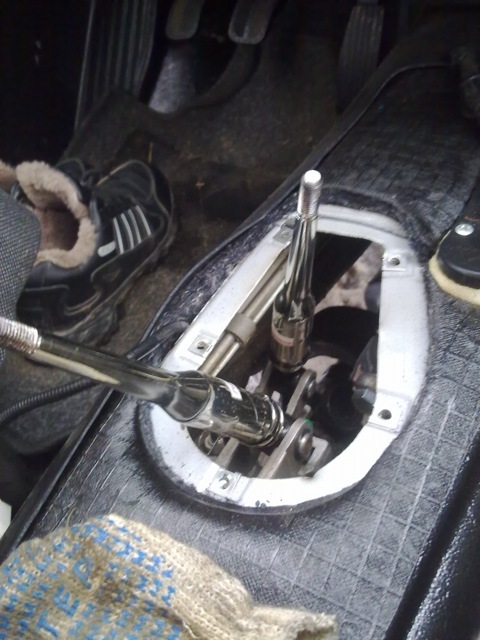

Затем все просто — откручиваете и снимаете все, что видите в обведенной зоне:

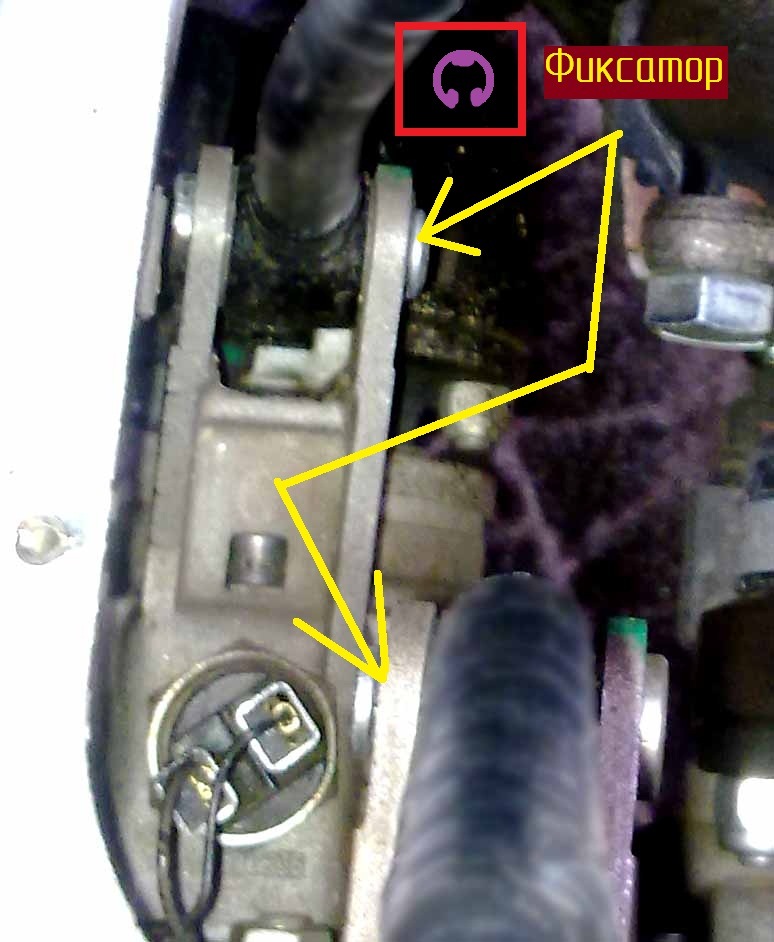

После чего вы доберитесь до «финиша» — снятие самих ручек. Как их снять — не должно вызвать у Вас сложностей. Нужно снять Фиксатор и вытащить Вал, вокруг которого вращаются эти Ручки:

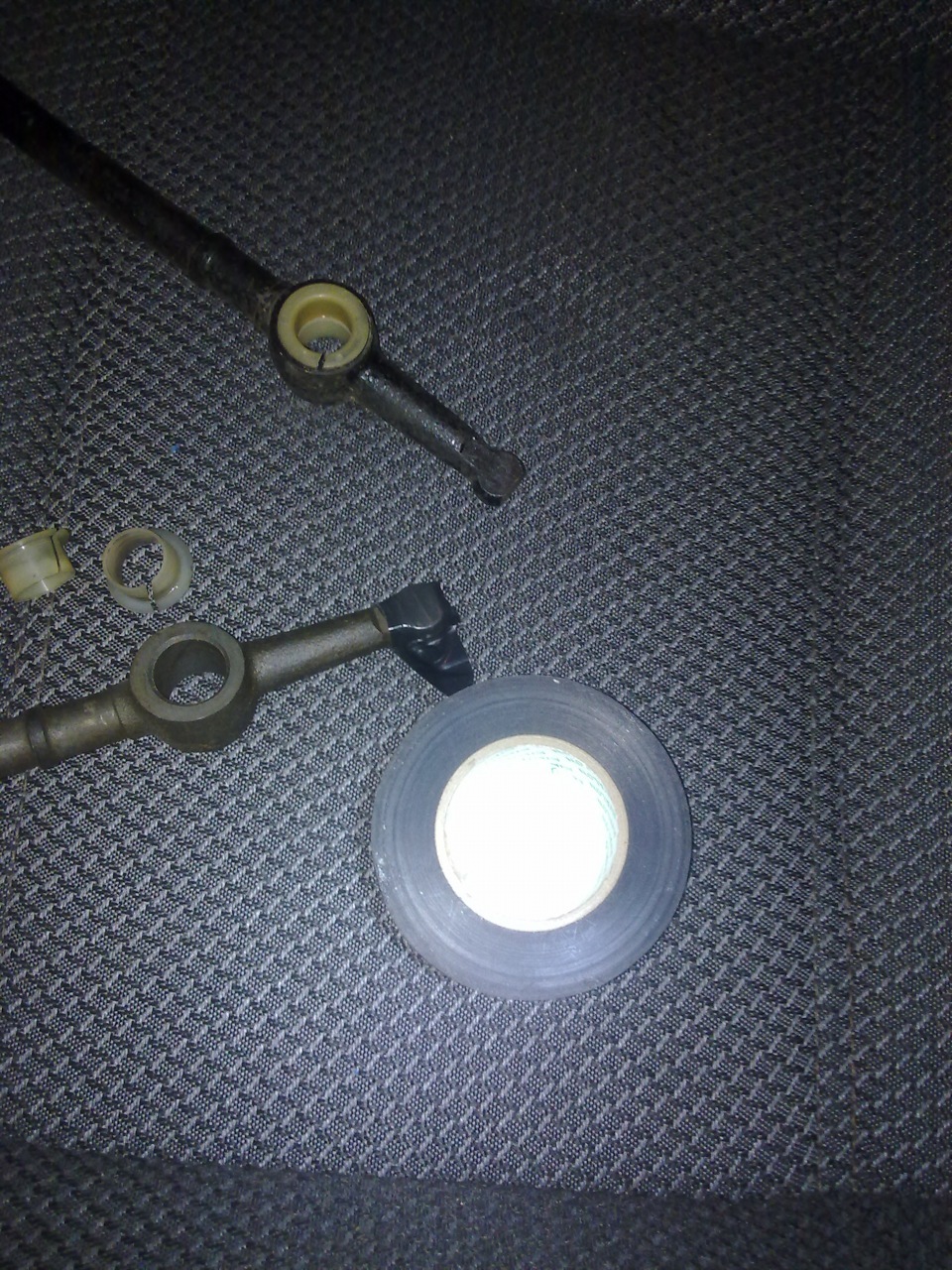

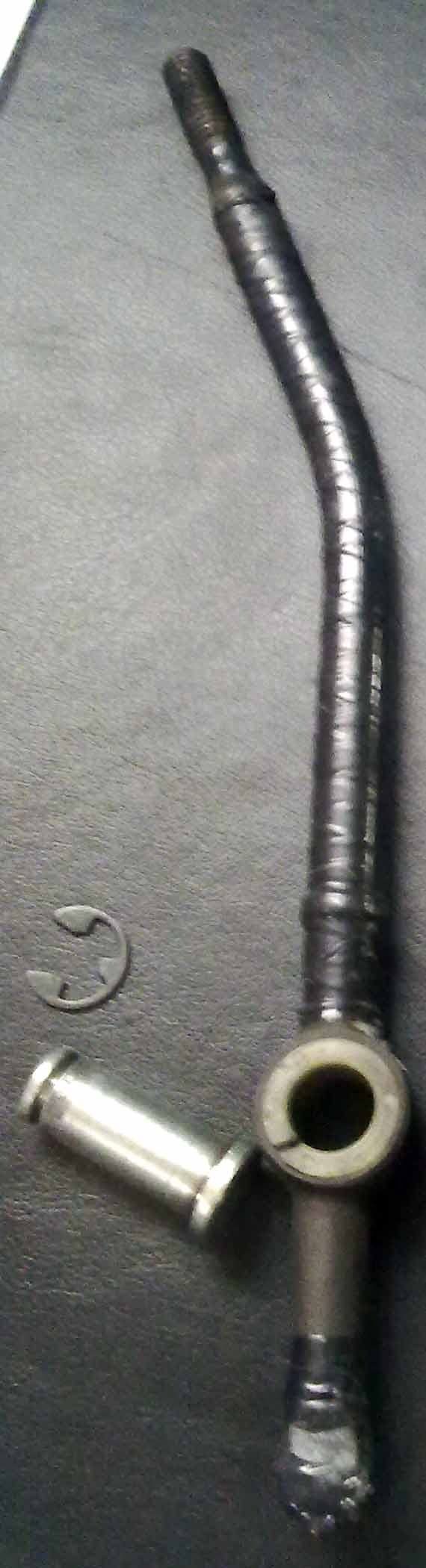

Итак, Ручки «Раздатки у нас в руках — приступаем к изолированию:

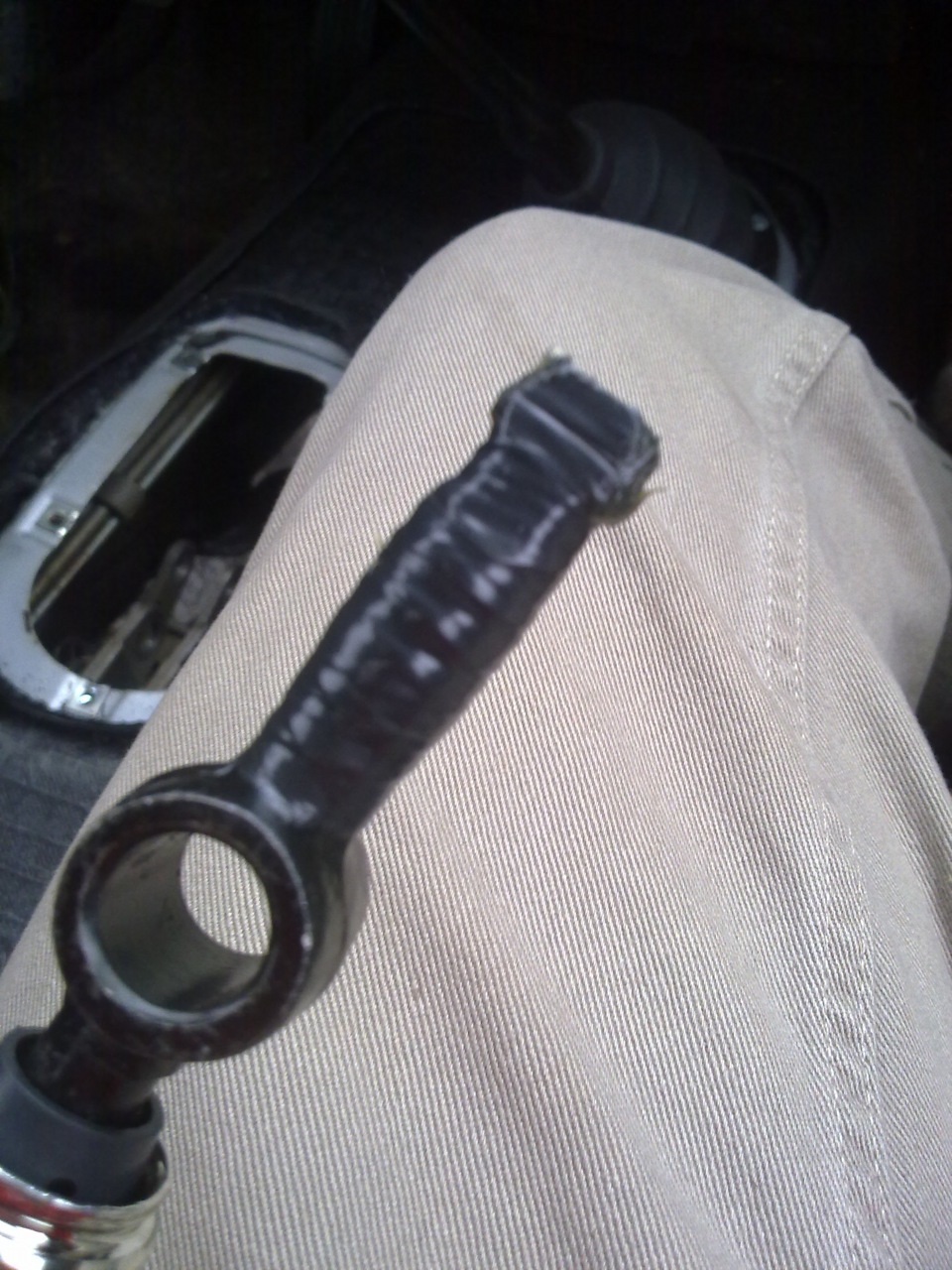

В итоге — вот, что получилось:

Результат очень порадовал! Действительно, совсем немного снизился шум «Раздатки».
Ну а вскоре я приобрел уже готовые Тихие Ручки и сразу же, «не отходя от кассы», заменил их.

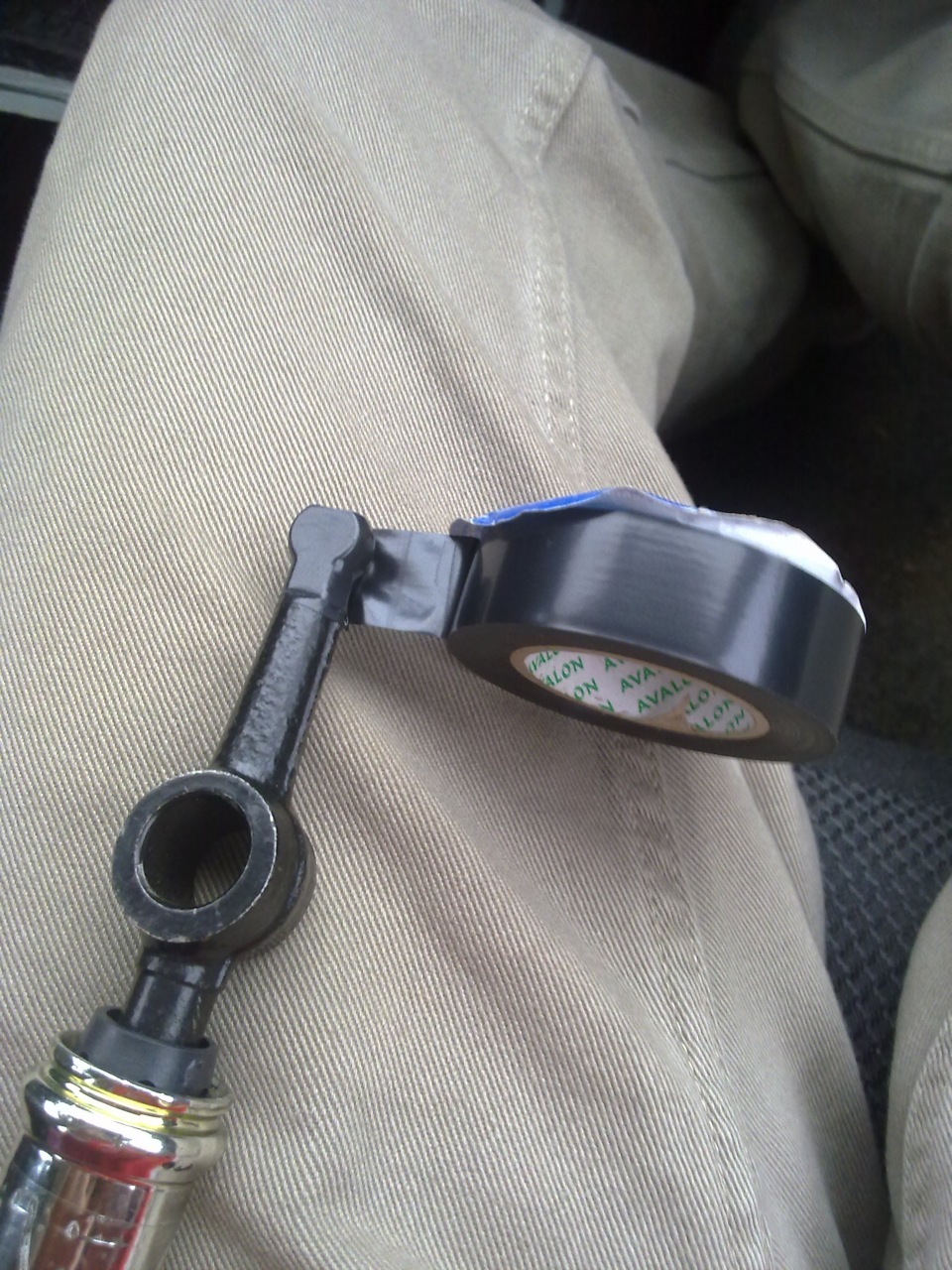

Но прежде чем их поставить, я решил снова воспользоваться Изолентой:

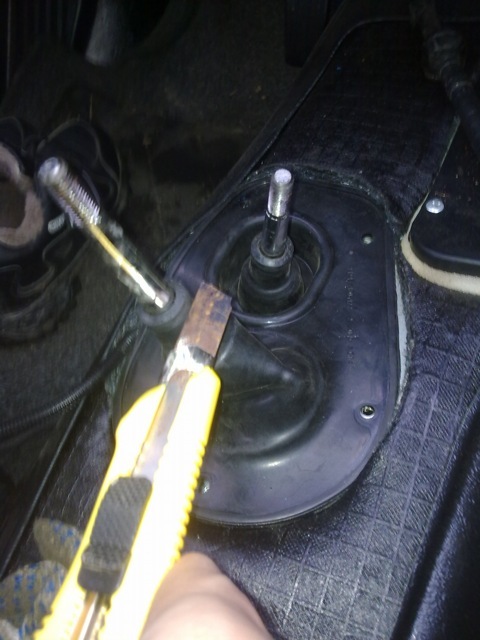

После того, как я их поставил на место — я столкнулся с небольшой сложностью — не налазит мягкая резиновая подкладка! Но это все решаемо! Обрежем её узкую часть канцелярским ножом:

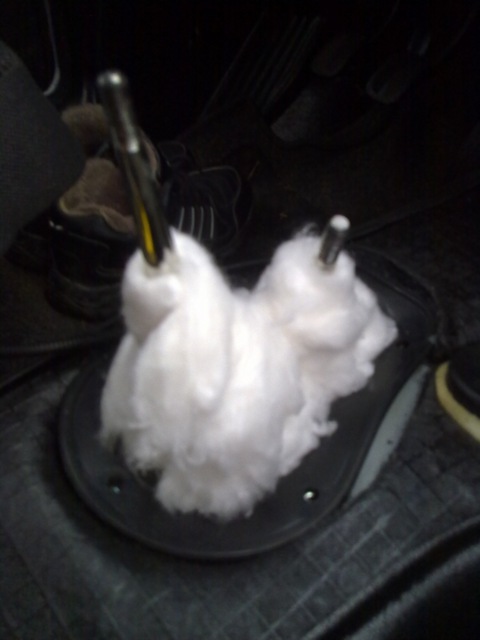

Но и на этом работа еще не остановилась!

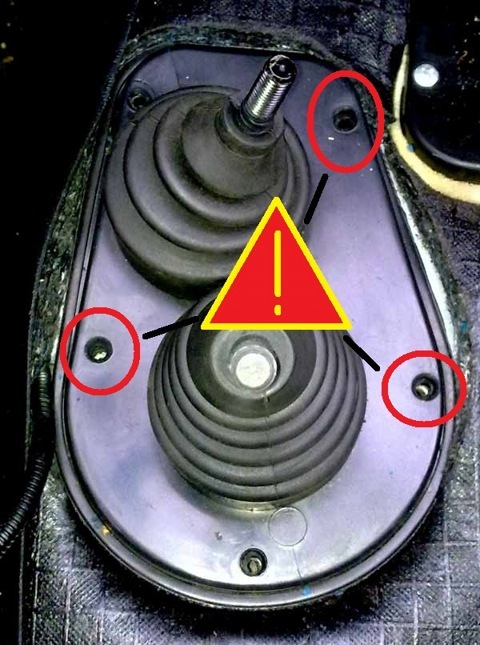

При обратной сборке, обратите внимание:

В результате стало еще тише, чем после обмотки Ручек Изолентой.

Источник

Лада 4×4 3D ЛЮКС › Бортжурнал › Антивибрационные «тихие» ручки раздатки на Ниву

Приветствую всех читателей!

Как и в прошлых записях долго расписывать не буду. Даёшь больше фото!
Для того чтобы сделать антивибрационные ручки раздатки по принципу рычага КПП.
Нужно собственно верхняя часть кулисы, нижняя и ремкомплект.
Можно брать любые, но от Волги в Саратове оказались дешевле.
Верхняя часть — 150 х 2 = 300 рублей.
Нижняя часть — 150 х 2 = 300 рублей.
Ремкомплект — 20 х 2 = 40 рублей.
Итого 640 рублей.

Всё нужно примерять по месту, поэтому никаких размеров не даю.

Берем верхнюю часть кулисы и отрезали как показано на фото:

Используем ту часть, что справа от руки. К ней привариваем верхнюю часть от родного рычага.
Получаем следующее:

Затем берем нижнюю часть кулисы. Отрезаем верхнюю часть.
То, что на фото нам не понадобится:

Привариваем к родному рычагу.
Рычаг пониженной передачи:

Рычаг блокировки дифференциала:

Красим полученные рычаги:

Используем ремкомплект кулисы:

Надеваем его на нижнюю часть:

Уплотнительную резинку необходимо немного подрезать при установке.

Многие пишут, что стало ощутимо лучше, но у меня разницы почти незаметно. Может дело в воющей раздатке.

Всем спасибо! Нажимайте «Нравится»! Возможно кто-то ищет именно это) Вам же не сложно, а мне приятно!

Источник

Можете верить, можете нет, но тихая Нива — это теперь возможно.

Для этого предлагаем произвести в нашей мастерской следующие доработки:

1. Подрамник для РК

2. Комплект «Бархатная раздатка» для РК, синхронизатор «Синхро-Спорт» и Муфта отключения переднего моста

3. Бесшумные ручки РК

4. Карданные валы на шрусовых соединениях

5. Кронштейны отвязывания редуктора переднего моста

6. Поворотные кулаки с нерегулируемыми радиальными шариковыми подшипниками

7. Сцепление от Шевроле-Нивы

8. Шумоизоляция салона

Но не обязательно выполнять весь комплекс работ, так как это не дешево. Владелец автомобиля просто должен решить, чего он хочет добиться от автомобиля, и в каких условиях он будет эксплуатироваться. Любая из вышеперечисленных доработок способствует существенному увеличению комфорта в эксплуатации и обслуживании Нивы.

1. Установить подрамник для КПП и раздатки автомобиля ВАЗ 21213-214 Нива.

Это приспособление поможет устранить проблему ВАЗовского внедорожника – вибрацию раздатки.Подрамник для альтернативного крепления раздаточной коробки имеет ряд преимуществ. Монолитная рама. Снижает до минимума всевозможные вибрации и шум, разгружает пол, увеличивает возможности регулировки по осям. Является естественной защитой картера раздатки.

При испытаниях зарекомендовал себя наилучшим образом. Позволяет разгонять машину без зубодробилки и шумов до 140 км/ч и выше (если мотор позволяет). Комплект изготовлен в заводских условиях из конструкционной стали;

2. Установить комплект «Бархатная раздатка».

Двухрядные импортные подшипники и сальники, запрессованы в заднюю крышку раздатки и муфту отключения переднего моста, позволяющие устранить люфт (вибрации) и течи масла на фланцах раздатки и тем самым повысить комфорт при эксплуатации автомобиля. Муфта отключения моста добавляет еще одно положение рукоятки блокировки РК, благодаря которому Нива может стать значительно экономней в расходе топлива при движении по асфальтированным дорогам, а так же появилась возможность включения-выключения блокировки дифференциала на ходу, а синхронизатор «Синхро-Спорт» позволит нам переключать пониженую и повышеную передачи РК при движении;

3. Заменить рукоятки переключения раздатки на тюнинговые (собраны по типу рукоятки КПП). Это позволит убрать металлический зуд при работе раздатки;

4. Установить карданные валы на шрусах.

Карданный вал на шрусах позволяет свести вибрации в ноль.

Принцип очень простой, переделка крестовин карданных валов на шарниры равных угловых скоростей. Еще один плюс: легкий монтаж – демонтаж. При последующей замене шрусов, в отличии от карданов с крестовиной, балансировка не нарушается;

5. Установить кронштейны независимого крепления редуктора переднего моста.

При независимом креплении редуктора от двигателя снижается шум и вибрации, улучшается проходимость за счет более фиксированного его крепления на кузове. Редуктор переднего моста Нивы крепится к кузову отдельно от двигателя на специальных стальных кронштейнах через эластичные втулки.

В случае с Шевроле-Нивой, предлагаем заменить силуминовые кронштейны редуктора переднего моста на усиленные стальные. Такую операцию лучше делать для авто при подготовке к бездорожью, так как они втрое надежнее чем стандартные;

6. Установка нерегулируемого подшипника ступицы.

Некоторые преимущества шариковых подшипников по сравнению с роликовыми подшипниками, используемых в стандартной конструкции:

а) уменьшение сопротивления при вращении;

б) работает в гарантированном тепловом зазоре;

в) отсутствие люфта, и как следствие улучшение работы и продление срока службы тормозного механизма;

г) улучшение управляемости, как на твердых покрытиях, так и на грунтовых дорогах,

д) ощутимое снижение расхода топлива.

Долговременная эксплуатация, как в обычных условиях, так и в условиях повышенной нагрузки, в том числе автокроссе, доказала надежность предлагаемой конструкции;

7. Установить сцепление от ВАЗ 2123 «Шевроле-Нива».

Большая площадь рабочей поверхности. Маховик не вызывает потребности в дополнительной балансировке. Усилие нажатия на педаль сцепления уменьшается в два раза.

РЦС саморегулирующийся, для беззазорного типа привода сцепления. Шток РЦС фиксированной длины, поджим постоянный. Регулировка никакая не нужна, запас хода есть в обоих направлениях;

8. Полная шумоизоляция салона.

Для шумоизоляции используются высококачественные автомобильные шумопоглощающие материалы фирмы «Викар» и «STP». Такая обработка кузова автомобиля позволяет снизить шум в салоне до 3 ДБ.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Источник

Ремонт раздатки Нивы 21213 своими руками видеоинструкция

Раздаточная коробка Нивы. Способы устранения вибрации

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10. Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19. Маслоотражатель сальника; 20. Фланец вала привода заднего моста; 21. Вал привода заднего моста; 22. Упорное кольцо подшипника; 23. Корпус дифференциала; 24. Шестерня привода заднего моста; 25. Сателлит; 26. Ось сателлитов; 27. Стопорное кольцо оси сателлитов; 28. Пружинная шайба; 29. Ведомая шестерня; 30. Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37. Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.

Устройство раздаточной коробки ВАЗ Нива

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

Описание возможных проблем с раздаткой

В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:

Замена масла в раздатке Нива 2121

Для обеспечения работоспособности транспортного средства необходимо своевременно производить техническое обслуживание. замена масла входит в обязательный перечень работ по ТО машины. Для смены расходного материала в раздатке Нива 2121 потребуется трансмиссионное масло в объеме 0,8 – 1,5 литров.

Периодичность замены смазочной жидкости равна 45 000 км пройденного пути. Первая процедура проводится спустя 60 000 км, а далее – в соответствии с установленным графиком.

Внимание: При возникновении проблем с переключением передач, посторонних звуков, вибраций и колебаний необходимо проверить состояние, а также количество масла в раздаточной коробке и трансмиссии в целом.

Порядок замены масла в раздатке внедорожника Нива:

Для раздатки внедорожника Нива 2121 чаще всего используются трансмиссионные масла известных брендов Mobil, ТНК, Castrol класса GL-4.

Раздаточная коробка Нива 21213

Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:

21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:

При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):

По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.

Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.

Неисправности раздаточных коробок ВАЗ

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

Основные неполадки демультипликатора

Основная функция демультипликатора имеет свойства делителя коробки передач, он их включает, или выключает скорость передач.

Большинство поломок раздатки носят чисто механический характер (например, срезанный вал между КПП и раздаточной коробки). Провоцируют это невнимательное отношение к уровням ГСМ, износ резинок, неверное расположение (центровка) агрегата, состояние сопредельных узлов. Первым показателем проблем с раздаточной коробкой становится характерный шум и вибрация по корпусу.

Вибрация при движении на Ниве

Первая причина — при скорости движения более 70 км в час, все дело в карданном вале, его надо ставить только оригинальный. Далее замена крестовины на карданном вале, после, надо обязательно вал тащить на стенд и балансировать, иначе вибрация возобновится.

Вторая причина вибрации-это промежуточный вал, он также должен быть оригинальный, иначе быстро быстро выходит из строя. Берем только оригинальный автовазовский с завода, иначе вибрации и поломок не избежать.

Третья причина вибрации — разбивка подшипников флянцев редукторов. Для устранения проблемы, поставить дополнительную опору на редуктор.

Как побороть шум при маневрировании в раздаточной коробке

Можно купить новые ручки на рычаги. Меняем сами, поддевая опору отверткой, вынимаем ось рычага и избавляемся от старых ручек. Снимаем старые пружинки рычагов, ставим новые. Вставляем ось рычага и фиксируем его штопорной гайкой. Теперь при движении с новыми ручками нет характерного шума в салоне. Ручки можно легко поменять самому не выходя из салона.

Тугое переключение рычага блокировки

Этот момент легко решить следующим образом, достаточно при движении повертеть слегка рулем, блокировка сразу включится без проблем.

Также бывают: заклинивание пневмоцилиндра, залипание в нейтральном положении или шток сидит намертво. Сгоревшая шестерня и вилка переключения.

Раздатка на Ниву, признаки поломок:

Ремонт раздатки в Ниве 21213 своими руками вполне реален при мелких поломках. Владельцу Шеви Нива будет достаточно базовых навыков автослесаря. Сложнее правильно установить и отцентровать раздаточную коробку Нива. Здесь рекомендуется все же обращаться в автосервис. Схема самого агрегата представлена в документации к автомобилю.

Вибрация

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах. Но прежде чем начать регулировку положения раздатки, следует проверить состояние других деталей ходовой части – возникать вибрация может и по другим причинам:

Центровка раздаточной коробки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

Устранение вибрации с помощью дополнительных крепежей

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Устранение предпосылок

Сбивающаяся центровка раздатки происходит по причине не проработанной конструкции. Поэтому, многие народные мастера стремятся доработать крепление, чтобы не возиться раз в год с центровкой. Для этого применяется специальная рама. В последние годы ее можно приобрести в магазинах, но можно сделать и самостоятельно.

Плюсы такой доработки, следующие:

Для сборки подрамника вам потребуется труба с квадратным сечением. Некоторые используют уголок, но в таком случае конструкция получится менее прочной. Опорные пластины изготавливаются из листовой стали.

Перед сборкой следует спилить старые болты крепления раздатки. Теперь она будет устанавливаться на подрамник. Труба нарезается по размерам, и рама сваривается. После чего в поперечинах просверливаются отверстия под крепеж раздатки. Тут важно не ошибиться с размерами. Следующим этапом будет сборка крепления к кузову. К подрамнику привариваются опорные пластины из листовой стали. В ней сверлятся отверстия. После примерки нужно просверлить отверстия в полу автомобиля.

Для крепления следует использовать болты М12

, а также толстые шайбы. После установки подрамника не забудьте обработать его антикоррозийным составом. Это позволит увеличить срок службы детали. Вот так, путем несложных манипуляций, можно избавиться от одной из болячек Нивы.

. Даже у отличных автомобилей имеются недостатки. Отечественный внедорожник Нива не исключение. При активной эксплуатации могут возникать вибрации, исходящие от трансмиссии. Вот тогда и возникает вопрос, как отцентровать раздатку на Ниве. На самом деле, эта работа не сложная, но имеются некоторые нюансы, которые лучше узнать до начала работы. Некоторые люди, зная такую особенность этого автомобиля, ставят подрамник, это позволяет значительно снизить шумность работы трансмиссии.

Снятие раздатки Нива

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самостоятельный ремонт раздатки на Ниве

В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

Инструментарий

Как снять коробку с автомобиля

Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки

Рукоятки и чехлы всех рычагов аккуратно снимаются

Получаем доступ к внутренностям раздатки

Нужно снять с раздатки датчик, подключённый к спидометру

Карданные валы подходят к раздатке спереди и сзади

При снятии коробки главное — не переусердствовать

Установка, центрирование и регулировка

Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:

Включается четвёртая передача, отключается блокировка.

Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП

Для центровки демультипликатора ключом на 15 ослабляем крепления

Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка
