Как поменять шланги бензонасоса на ниве шевроле
Основные неисправности и особенности замены топливных трубок в Ниве Шевроле
Система питания двигателя обеспечивает бесперебойную подачу топлива от бензобака в работающий мотор автомобиля. Один из элементов системы подачи — топливные трубки, гибкие шланги, топливопроводы подачи и отвода бензина, а также магистральные топливные трубки.
Замена топливных трубок на Шевроле Нива — не самая легкая задача. Если заменить гибкие шланги достаточно просто, то ремонт или замена стальных трубок — трудоемкий процесс. Он осложняется ограниченным доступом — работы могут проводиться под днищем автомобиля, поэтому для замены может понадобиться подъемник или смотровая яма. Дополнительную сложность представляет то, что система подачи топлива всегда находится под давлением, так что перед проведением работ необходимо удалить весь бензин из системы.
Устройство и принцип работы
Топливная система Chevrolet Niva состоит из нескольких элементов, к числу которых относятся и топливопроводы различного устройства и назначения:
Стальные трубопроводы отходят от топливного бака и отвечают за подачу и отвод бензина. Труба подачи бензина соединяется с топливным фильтром посредством гибкого прорезиненного или нейлонового шланга. Бензин, проходит через топливный фильтр, очищающий бензин от посторонних примесей. С другой стороны фильтра отходит еще один прорезиненный шланг, соединяющийся с трубопроводом подачи топлива в рампу.
В том случае, если в рампу попадает избыток бензина, он отводится от нее посредством стальной трубы отвода топлива. Ее конец соединен с гибким шлангом, который ведет к топливопроводу возврата бензина обратно в бензобак. Таким путем излишки бензина, неиспользованные двигателем, возвращаются в бензобак.
Признаки неисправности
Понять, что топливные трубки нуждаются в замене, довольно просто. Если при осмотре днища автомобиля видно, что металлические трубки проржавели, то их необходимо поменять. Также о повреждении магистралей свидетельствуют бензиновые подтеки, остающиеся на месте стоянки автомобиля. Еще один признак неисправности — запах бензина в салоне автомобиля.
Трубопроводы системы подачи бензина в цилиндры мотора могут иметь различные неисправности.
Причинами износа соединительных элементов топливной системы являются воздействие ржавчины (актуально для магистральных бензопроводов), химическое или физическое воздействие либо банальный износ.
Какие элементы имеет смысл ремонтировать
Уплотнительные кольца, фиксаторы и гибкие шланги можно назвать типичными расходниками. Срок их службы невелик, а ремонт нецелесообразен. Соединительные шланги стоят в пределах нескольких сотен рублей, соединительные элементы еще дешевле, так что намного проще заменить их на новые.
Совсем другое дело — стальные трубопроводы. В руководстве по пользованию Chevrolet Niva указано, что поврежденная часть топливной магистрали может быть отремонтирована. Ремонт производится путем замены поврежденного участка на армированный шланг. Решение о целесообразности ремонта принимается на основе измерения длины поврежденного участка бензопровода.
Особенности замены своими руками
Перед тем, как приступить к замене или ремонту топливопроводов, необходимо сбросить давление в системе подачи бензина к мотору. Для этого придется выполнить следующие действия.
Затем переходят к демонтажу и замене неисправных элементов топливной системы. Перед этим требуется обесточить автомобиль, отсоединив минусовую клемму аккумуляторной батареи.
Демонтаж гибких шлангов выполняется из моторного отсека.
Таким же способом меняют шланг, соединяющий выходную трубку и топливопровод бензобака.
Замена металлических элементов может потребовать использования подъемника или смотровой ямы. Магистральные топливопроводы проложены под днищем автомобиля, поэтому для осмотра на предмет повреждений понадобится фонарик.
Как уже говорилось, если поврежденный участок небольшой (не более 15 см), то его можно отрезать болгаркой и заменить на шланг. Подойдут только армированные шланги из бензостойкой резины, имеющие маркировку Fluroelastomer (фторкаучук). Шланг надевается на топливопровод, поэтому его внутренний диаметр должен равняться внешнему диаметру трубы.
Важно. Длина шланга должна быть на 10 сантиметров больше длины удаленного участка, тем самым обеспечивая заход шланга на трубку из расчета 5 сантиметров с каждой стороны.
Если размер удаленного поврежденного участка превышает 15 см, для замены используют металлическую трубку. В качестве соединительных элементов выступают отрезки армированного шланга, надеваемые на металлические окончания трубопровода и соединительной трубки. Длина каждого из отрезков шланга не должна превышать 10 см.
Если повреждение топливных трубок Шевроле Нивы имеет больший объем, то их ремонт нецелесообразен. В таком случае придется менять топливопроводы на новые.
Внимание. В качестве замены можно использовать только стальную бесшовную трубу. Медные или алюминиевые трубы подвержены быстрому износу из-за воздействия вибраций, возникающих при работе автомобиля. Еще лучше использовать оригинальные запчасти.
Отводящая и подводящая трубки топливной магистрали снимаются достаточно просто. Для этого не нужно использовать подъемник или смотровую яму — все работы выполняются из подкапотного пространства.
Магистральные топливопроводы, соединяющие бензобак с топливным фильтром, снимают после установки Шеви Нивы на смотровую яму.
Важно. Во время работ по замене магистралей внимательно следите за наличием и состоянием уплотнительных колец. При необходимости замените кольца на новые.
Заключение
Ремонт или замена соединительных элементов топливной системы автомобиля — непростая задача. И если поменять гибкие шланги довольно легко, то замена магистральных бензопроводов потребует доступа к днищу автомобиля и отдельных манипуляций с бензобаком.
Однако если наблюдаются утечки топлива, а возможности посетить автосервис нет, можно самому заменить прохудившиеся элементы топливной системы. Лучше потратить не самую большую сумму денег на запчасти и уделить время ремонту, чем терпеть постоянный запах бензина в салоне, а тем более утечку топлива.
Chevrolet Niva chaurtik › Бортжурнал › Замена топливного фильтра, сеточки бензонасоса и свечей. День второй
Как уже писал в первый день я столкнулся проблемой покупки сеточки для бензонасоса. Прихожу я значит в первый магазин мне дают сеточку прямоугольную и уверяют, что она для шеви нив, понятное дело она не подошла. Дальше еще веселее, в трех магазинах мне предлагали вот такую сеточку
Да, когда то она ставилась на шевики, но года помоему с 2007 там ставится сеточка, которая слева на фото
С сеточками теперь все ясно.
И так откинул я заднее правое сидение и открутил крышку в днище
Дальше нужно открутить бензонасос
Сразу предупреждаю всех, что нужно аккуратней с гайками болтами, чтобы не повалились в щель между бензобаком и днищем, так как их оттуда очень сложно доставать.
Ну у меня конечно же упал болтик эту щель

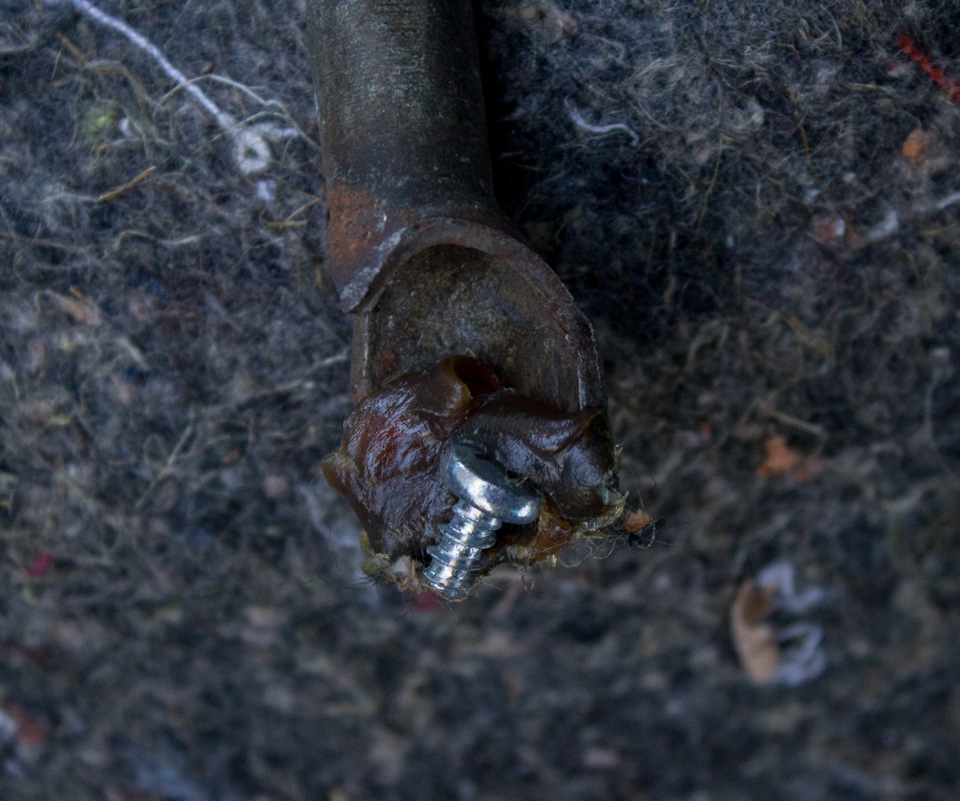

Достал с помощью металлического стержня и литола
Удивительно, но в бачке бензобака не так уж и много мусора было
Бензонасос снял и разобрал
Немного грязи все же было, так что промыл бензином стакан
Для сравнения грязная сеточка и сеточка, которая не подошла

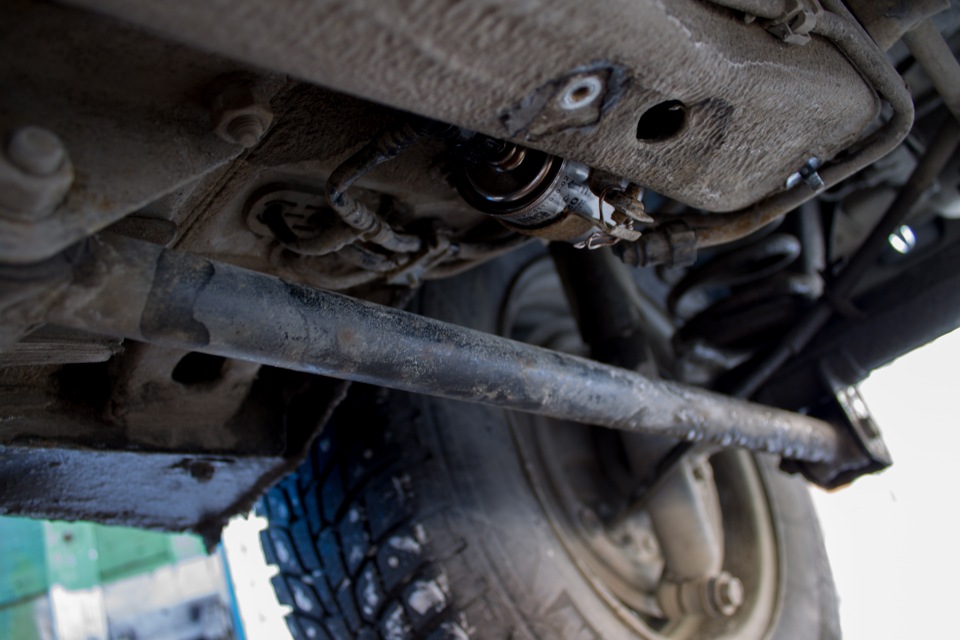

С бензонасосом все, дальше я полез под машину искать фильтр тонкой очистки топлива.

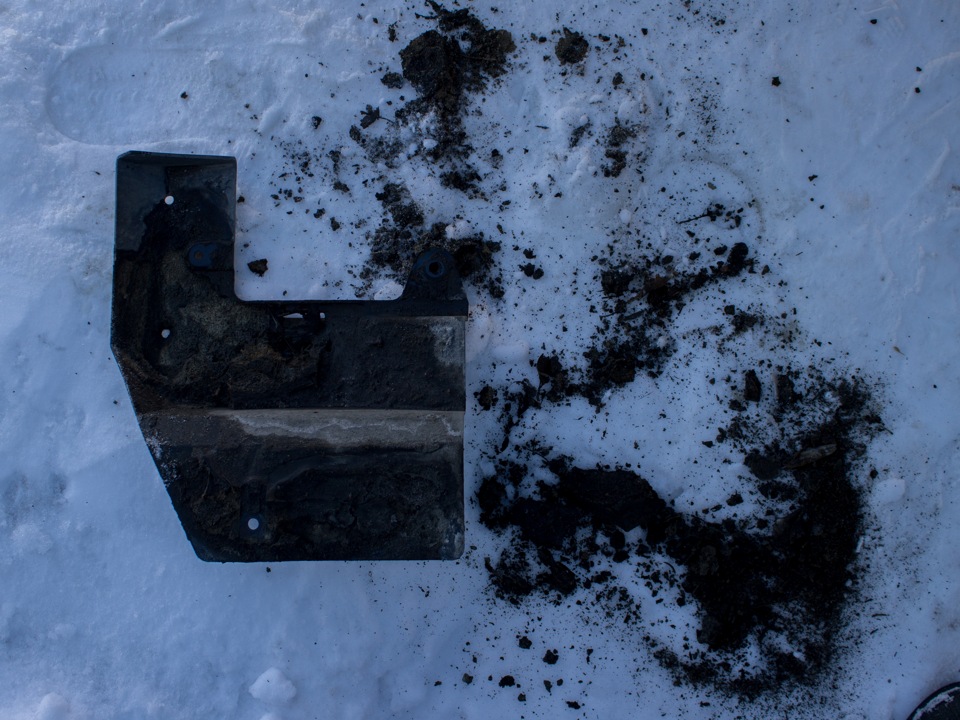

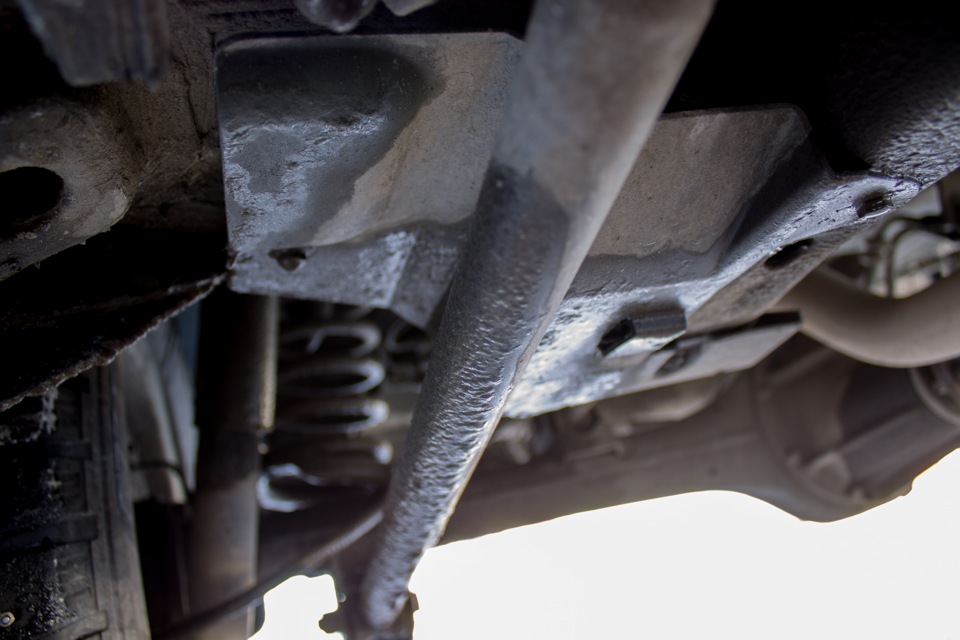

Вот его крышка под задним правым колесом
Ужасно не продуманное место, потому что там столько грязи набивается, и в дальнейшем будет дыра в днище
Вот старый фильтр весь в коррозии
дальше установил новый фильтр
Крышку почистил закрутил обратно.

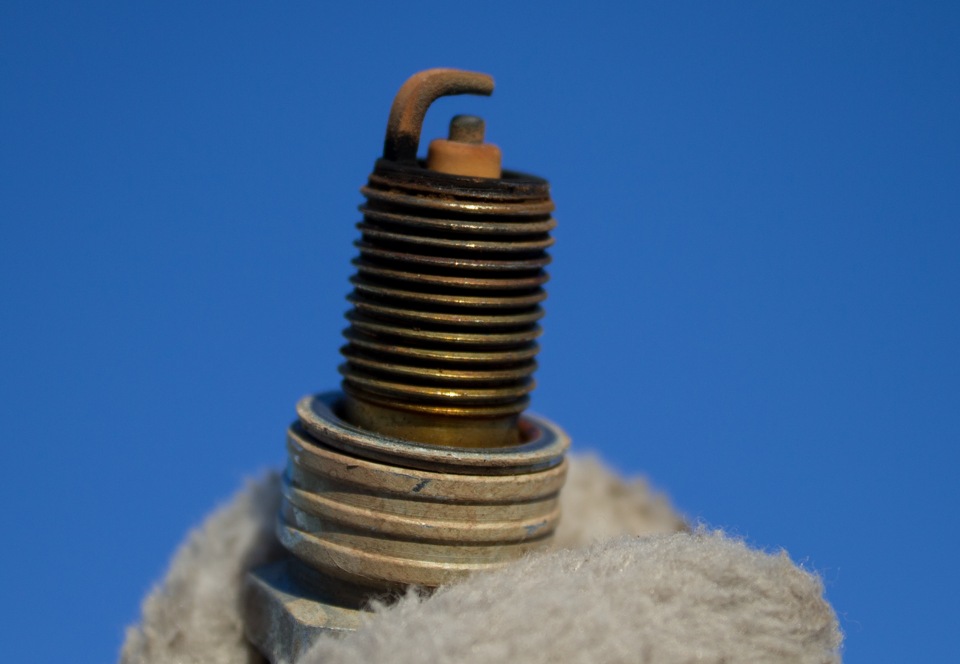

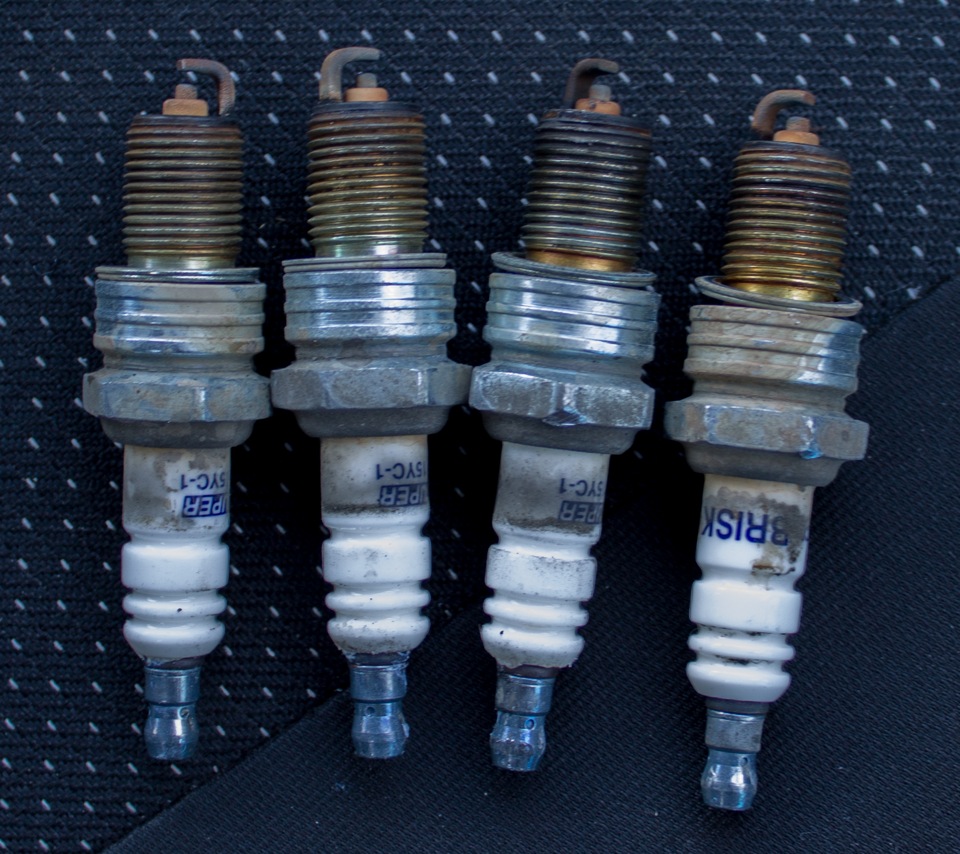

Ну и напоследок поменял еще все свечи
На этом второй день закончился, и можно считать, что ТО я сделал.
Chevrolet Niva 2010, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — плановое ТО
Машины в продаже
Chevrolet Niva, 2011
Chevrolet Niva, 2007
Chevrolet Niva, 2013
Chevrolet Niva, 2016
Комментарии 39
ессли только на разборке — Avito тот же
СНЯЛ СЕГОДНЯ СВОЮ ЗАБИТАЯ ГРЯЗНАЯ КАКИЕТО ВОЛОСЫ НО ПУКАНЬЕ НЕ УШЛО ЗАМЕНА ФОРСУНОК ЗАМЕНА МОДУЛЯ СВЕЧЕЙ ПРОВОДОВ ВСЕХ ДАТЧИКОВ КОМПРЕССИЯ ПО 12 В КАЖДОМ ПОДСОСА ВОЗДУХА НЕТ ПАЧКУ СИГАРЕТ КОМПРЕССОРОМ ВДУЛ НО ПУКАНЬЕ НЕ УШЛО ЧТО ДАЛЬШЕ
сетка кароч приоро-десяточная подходит?
Подскажите как сеточку отсоединяли от насоса?
Сеточка прямо так выдергивается, насос надо разобрать на две части, там 4 белых длинных стержня как защелки.
Спасибо! Насос разобрал, тянул сеточку, но боязно вдруг сломается, решил не рисковать, все равно новая не подошла, тоже продали трапецевидную. Теперь буду знать что можно дергать))
Приветствую. А не подскажете артикул сеточки, которую ставили? Они на ланос подходят, хочу заказать
А давление сбрасывал как нибудь в системе прежде чем разбирать?
Нет там особо давления, если насос снимать то, чем меньше бензина тем лучше.
Приветствую, в магазине дали фильтр с защелками, подойдет? Машина 08 года
Если с пластмассовыми защелками, то я просто ломаю и вставляю в штатные шланги. Так и не понял зачем они вообще нужны. Штатные крепежи нормально зажимают фильтр
Там проблема только в том как отщелкнуть штатные фиксаторы на шлангах, я тонкими плоскогубцами зажимаю крепежи и выдергиваю шланги
бензонасос от приоры подойдет на шниву?
оо, сам недавно менял фильтр на бензонасосе. ужаснулся, когда его увидел, от грязи не было места живого (33 т. км прошла). Кстати «эксперты» в авто-49 тоже долго уверяли, что прямоугольный фильтр должен быть. пока кто-то из манагеров не пошел курить интернет, или что-то там еще.
А гайка тоже падала вниз при откручивании насоса, и не раз)) доставал все при помощи щупа тонкого с магнитом на конце, без проблем!
я в шоке от места фильтра тонкой очистки! и корпус бензонасоса у меня металлический. а этот как-то даже страшно трогать 🙂
Как снять и заменить бензонасос на Нива Шевроле — фото и видео
Бензонасос — важный элемент топливной системы, выполняющий две функции:
На Ниве Шевроле установлен электрический насос, управляемый электронной системой автомобиля.
На видео снятие бензонасоса и чистка фильтрующей сетки на Шевроле Нива
Устройство и принцип работы
В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.
Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.
Реле находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.
Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:
Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается.
Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.
Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.
Шаг 5 Теперь можно отсоединить шланги. Большая вероятность нахождения небольшого количества топлива — будьте осторожны! Открутил на пару оборотов 3 самореза пластмаски которая прижимает ковролин под подушкой сиденья и отогнул его в сторону.
Снятие топливного насоса на автомобиле Нива Шевроле производят для его ремонта или полной замены в…
Перед его снятием, необходимо проверить давление в системе, подключив манометр к клапану на топливной рампе. Чтобы его заменить, действуем указанной ниже инструкции.
При частом засорении сетки топливного насоса, рекомендуется снять и промыть внутреннюю полость бака. Что замена бензонасоса на шевроле нива нужно делать в первую очередь, если вам показалось, что топливный насос вышел из строя? Расположение винтов крепления декоративной крышки бензонасоса После таких небольших операций непосредственно появится доступ к топливному насосу.
Перекинул это колечка со старой сетке на новую, предварительно распрямив его плоскогубцами.
Собираем всё в обратной последовательности промыв перед этим «стакан»,НО: Эффект от замены я ощутил на следёющее утро. Включил зажигание и после секунд 5 работы насоса завёл машину при с первого раза.
Эта моя первая ШНивка, очень понравилось эргономика ремонта всё очень удобно. На баке есть кольцо, которое, как правило, нуждается в замене, так как становится менее упругим или вовсе рвется. После чего, из бака нужно вытащить стакан-наполнитель.
Приступаем к установке нового топливного насоса. На насос надеваем уплотнительное кольцо, своего рода прокладку.
Инсталлируем топливный насос в бак Шевроле Нива, заранее наметив его точное расположение относительно топливных шлангов. Это трудоемкий процесс и от того, как точно вы все разметите, зависит — как долго вы провозитесь с установкой.
Для этого откидываем подушку заднего сиденья.
И откидываем вырезанную часть шумоизоляции пола, под которой и будет расположен люк. Крестовой отверткой откручиваем винты крепления люка и снимаем его вместе с расположенной под ним резиновой уплотнительной прокладкой. Если прокладка повреждена, потеряла эластичность, замените ее на новую.
Замена бензонасоса Шевроле Нива
Если неисправность все-таки в самом насосе, то необходима его замена, которая проходит в несколько этапов:
На этом демонтаж неисправной детали считается завершенным. Установка новой и сборка происходит в обратном порядке. Замена неисправного насоса – весьма простая на Шевроле Нива, поэтому может быть решена, даже если она застала в дороге.
Не работает бензонасос. Как найти и устранить причину
Перед закрытием крышки лючка топливного модуля необходимо проверить герметичность соединений топливного модуля. Сильно обжатое, потерявшее упругость или надорванное кольцо замените.
Электрические насосы издают характерные звуки и достаточно быстро нагреваются из-за подачи Первым признаком, что нужна…
Для замены датчика указателя уровня топлива или топливного насоса Шеви Нива регулятор давления топлива снимать не нужно.
Фильтрующий элемент — бумажный. Замена топливного насоса Нива Шевроле Опубликовано
Топливный насос состоит из: Все содержимое находится в кронштейне и корпусе топливного насоса. Если вы обнаружили течь в баке Шевроле Нива, то необходимо заменить бак полностью.
При частом засорении сетки топливного насоса, рекомендуется снять и промыть внутреннюю полость бака. Некоторые отверстия в баке допускается паять, но делать это нужно лишь при условии, что бак тщательно промыт и просушен, иначе произойдет воспламенение.
Фиксаторы шлангов вблизи Насос крепится с помощью восьми гаек, которые необходимо вывернуть. Гайки крепления бензонасоса отмечены стрелочками После этого нужно извлечь насос, поднимая его кверху, затем наклонить, чтобы из люка вышел датчик уровня топлива.
Инструменты:
Для замены пластины реостата отожмите заостренным инструментом верхний фиксатор ее крепления. Извлеките пластину из-под ползунка.
Для замены ползунка круглогубцами с длинными губками сдвиньте ползунок с плеча рычага поплавка и Для замены пластины реостата отожмите заостренным инструментом верхний фиксатор ее крепления и Для снятия пластины отпаяйте от ее выводов провода.
Устанавливайте пластину и ползунок в порядке, обратном снятию. Для очистки или замены топливного фильтра подденьте его основание заостренным инструментом и снимите с корпуса насоса, преодолевая сопротивление пружинной стопорной шайбы.
Перед обратной установкой фильтра извлеките стопорную шайбу, Устанавливайте фильтр в порядке, обратном снятию. Признаки неисправности В арсенале автомобильных инструментов любого заботливого водителя должен находиться, наравне с ключами, тестер, даже если в виде простой контрольной лампы и двух проводов.
Соответственно, все попытки пуска двигателя в таком случае не увенчаются успехом. В любой непонятной ситуации снимай клемму. Весьма полезный совет, кстати!
Водителю очень повезёт, если поможет очень простой способ, который следует предпринять в первую очередь. Для этого следует на некоторое время снять клемму с аккумуляторной батареи, а затем снова её поставить и закрепить.
Возможно, бензонасос снова заработает. Проверка питания на клеммах бензонасоса Ну а если этого не произошло, продолжать искать неисправность. Находится он там же где и предохранитель.
Два средних реле можно поменять местами. Если щелчков нет, то проблема с проводкой где-то обрыв. Если щелчки есть, то проверяем работу бензонасоса.
Если не работаем — движемся дальше. Лучок бензонасоса Нива Шевроле Два бензошланга и один электрический разъем.
Заключение
Как можно увидеть, поиск неисправности, а также замена топливного насоса на автомобиле Нива Шевроле – не такая сложная затея, при необходимости это можно сделать даже в дороге.
Инструменты:
Детали и расходники:
Примечания:
В состав топливного насоса входят: датчик уровня топлива, топливный фильтр и собственно электронасос. Все эти элементы установлены в кронштейне и корпусе топливного насоса.
Основные неисправности топливного насоса:
— отказ или неправильная работа датчика указателя уровня топлива;
— засорение или повреждение топливного фильтра насоса;
— выход из строя электронасоса.
Снимите модуль топливного насоса, как описано здесь.
В большинстве случаев нарушение работы датчика уровня топлива вызывается загрязнением или окислением его контактной группы.
1. Снимите стопорное кольцо с оси ползунка реостата датчика, поддев его заостренным инструментом.
2. Cнимите ползунок с оси вместе с рычагом поплавка и контактной пластиной.
3. Промойте контакты реостата и пластины ползунка бензином, а затем протрите не оставляющей волокон ветошью, смоченной в спирте.
4. Для замены ползунка круглогубцами с длинными губками сдвиньте ползунок с плеча рычага поплавка.
5. Cнимите ползунок.
6. Для замены пластины реостата отожмите заостренным инструментом верхний фиксатор ее крепления.
7. Извлеките пластину из-под ползунка. Для снятия пластины отпаяйте от ее выводов провода.
8. Устанавливайте пластину и ползунок в порядке, обратном снятию.
9. Для очистки или замены топливного фильтра подденьте его основание заостренным инструментом и снимите с корпуса насоса, преодолевая сопротивление пружинной стопорной шайбы.
10. Перед обратной установкой фильтра извлеките стопорную шайбу.
11. Выправите ее пассатижами и установите в фильтр.
12. Устанавливайте фильтр в порядке, обратном снятию.
13. Для замены электронасоса отсоедините от промежуточной колодки колодку жгута проводов.
14. Преодолевая усилие пружины, отожмите вниз корпус насоса по направляющим, извлеките фиксирующий шплинт.
15. Снимите корпус вместе с электродвигателем с направляющих кронштейна.
16. Отсоедините от электродвигателя колодку жгута проводов.
17. Отжав пружинный фиксатор, снимите его.
18. Извлеките электронасос из корпуса.
19. Отсоедините шланг электронасоса от патрубка кронштейна.
20. Устанавливайте электронасос и все снятые детали в порядке, обратном снятию.
В статье не хватает:
Замена топливного фильтра Шевроле Нива
Далее насос окончательно снимается. Установка нового, или отремонтированного топливного насоса производится в обратном порядке.
Сломался бензонасос, что делать? Весьма неприятен момент, когда отказ бензонасоса произойдёт, к примеру, на магистрали или около светофора. Ситуация становится наиболее напряжённой в момент сильной интенсивности движения.
Ремонт и замена топливного насоса. Chevrolet Niva
Устанавливает в топливный бак — жидкость отводит тепло и заглушает характерный звук. Чтобы его заменить, действуем указанной ниже инструкции.
Шаг 1 Убираем давление, используя предохранитель. Кроме управления частотой вращения коленчатого вала на холостом ходу контроллер управляет регулятором, снижая токсичность отработавших газов: Это способствует снижению выбросов углеводородов и окиси углерода.
Регулятор холостого хода неразборный и при выходе из строя подлежит замене. Пройдя дроссельный узел, воздух поступает во впускной трубопровод, состоящий из двух частей — ресивера и впускной трубы, по отдельным четырем каналам которой воздух подводится к впускным каналам головки блока цилиндров.
Снятие привода дроссельной заслонки и замена троса Снимаем экран двигателя. Выводим резиновую муфту оболочки троса из прорези кронштейна. Поддев отверткой пружинный фиксатор троса в секторе снимаем фиксатор.
Повернув против часовой стрелки сектор привода дроссельной заслонки Шевроле Нива, выводим из него наконечник троса. Отсоединяем пластмассовый держатель оболочки троса от кронштейна.
Аналогично отсоединяем еще два держателя. В моторном отсеке вынимаем наконечник оболочки троса из резиновой втулки щитка передка.
Поддев отверткой резиновую втулку, вынимаем ее из щитка передка. Вынимаем трос привода дроссельной заслонки. Устанавливаем трос привода дроссельной заслонки в обратной последовательности. При сборке регулируем привод так, чтобы при отпущенной или нажатой до упора педали заслонка, соответственно, была полностью закрыта или полностью открыта.
Для регулировки привода вынимаем муфту оболочки троса из отверстия кронштейна и снимаем запорную скобу. Регулировку проводим, выбирая положение резиновой муфты на наконечнике оболочки троса.
