Как поменять топливные форсунки на ниве 21214

Замена форсунок нива 21214

Имя: Евгений
Рег.: 04.12.2016
Сообщений: 399
Откуда: Екатеринбург Россия
Возраст: 41
Авто: ваз 21214 2004

Имя: Николай
Рег.: 16.10.2016
Сообщений: 184
Откуда: Оренбург
Авто: Ваз21214 2007год

Имя: Евгений
Рег.: 04.12.2016
Сообщений: 399
Откуда: Екатеринбург Россия
Возраст: 41
Авто: ваз 21214 2004

Рег.: 01.04.2006
Тем / Сообщений: 2 / 2285
Откуда: Санкт-Петербург
Возраст: 41
Авто: ВАЗ 21213 1,9l 1999г.

Имя: Николай
Рег.: 16.10.2016
Сообщений: 184
Откуда: Оренбург
Авто: Ваз21214 2007год

стояли именно такие как купил бош. уже все пересмотрел добрался до форсунок на холодную ровно работает! как прогреется до рабочей температуры начинает попердывать!

Имя: Дмитрий
Рег.: 11.02.2017
Тем / Сообщений: 1 / 198
Откуда: Кировская область г.Киров
Возраст: 33
Авто: 21213 г.в. 2000

buran35321
нужно установить какой цилиндр выдаёт сбой (подтраивание).
далее поменять местами свечи. если результат 0 поменять местами форсы.если результат 0.
возможно модуль зажигания даёт сбой было у меня такое на ваз 2114.на прогретом именно.
далее нужно мерять копресиию. снимать голову смотреть клапан в неисправном цилиндре.

хм. а не может быть подсоса воздуха? обычно это 4 ый цилиндр. если вакум тормозов подсасывает

Рег.: 01.04.2006
Тем / Сообщений: 2 / 2285
Откуда: Санкт-Петербург
Возраст: 41
Авто: ВАЗ 21213 1,9l 1999г.

Имя: Николай
Рег.: 16.10.2016
Сообщений: 184
Откуда: Оренбург
Авто: Ваз21214 2007год

Рег.: 10.03.2015
Сообщений: 346
Откуда: Казахстан Щучинск
Возраст: 54
Авто: Ваз 21214 2007

Имя: Николай
Рег.: 16.10.2016
Сообщений: 184
Откуда: Оренбург
Авто: Ваз21214 2007год

Рег.: 10.03.2015
Сообщений: 346
Откуда: Казахстан Щучинск
Возраст: 54
Авто: Ваз 21214 2007

buran35321
B120EQ16 Bosch M7.9.7+ 21214-1411020-30 21214 Е-2 1 Серийная версия для новой аппаратной реализации

B120ER16 Bosch M7.9.7+ 21214-1411020-30 21214 Е-2 2 Серийная версия для новой аппаратной реализации

B120ER19 Bosch M7.9.7+ 21214-1411020-30 21214 Е-2 3 Серийная версия для новой аппаратной реализации

Рег.: 05.11.2007
Сообщений: 4936
Откуда: Новосибирск
Возраст: 35
Авто: Фора, 212180 2002 г. в. карб

Тема статьи — сливная и бессливная рампа, двухфакельная форсунка и регулятор давления топлива. Чуточку теории по форсункам нивы, или почему нива не едет даже на свои «80 сил». Данную мощность взял в кавычки, по причине того, что двигатели с прошивками евро-2, евро-3 еще близки к этим данным. А то, что сейчас выходит с завода с прошивками евро-4 и электронной педалью даже близко не подходит к данной цифре. Пожалуй, данную статью стоит разбить на две части.

1. Форсы для рампы со сливом (обраткой) и регулятором давления топлива (в дальнейшем РДТ).
2. Двухфакельные форсунки для рампы без слива.
У каждой форсунки есть характеристика, которая называется статическая производительность. Измеряется эта величина при полностью открытой форсунке в г/мин или в см3/мин при определенном давлении. В паутине присутствует очень много диссертаций и формул на предмет расчета нужных форсов, под двигатель. Однако мне всегда нравились короткие формулы эмпирического типа для расчетов, чтобы понять «растет или не растет». А более точно уже можно потом и по специальным программам посчитать. В частности для нас очень будет интересна формула, подбора форсунки по мощности двигателя. Считается она следующим образом.
Статическая производительность/5,25. Конечно коэффиент в знаменателе более сложный, но для черновых расчетов подойдет. Теперь берем 502 форсы, которые стоят на сливной рампе. Данные форсы по Бошевским таблицам имеют статическую производительность 132 кубика.

132/5,253571=25 л.с.
Это мощность которую можно снять с одного цилиндра применяя данную форсунку, при загрузке в 90-95% и давлении в рампе 3атмосферы. Для 4 цилиндров: 25*4=100 л.с. Если заменить РДТ и поднять давление в магистрали до 3.8 атмосфер, то показание увеличивается на 12%. 100*1,12=112 л.с. Таким образом, мы видим что реально форсы работают на своем пределе. То есть, если мы дадим движку больше воздуха, путем большого дросселя или распиленных каналов, то большей мощности мы не получим, пока не поменяем форсунки на более производительные. Риторический вопрос: а почему на нашей машине именно так. Потому что вся электроника и топливная аппаратура в частности, взята с «двенашки», где двигатель имеет объем 1.5 литра и данных форсунок хватает с запасом. Теперь конкретика.

Сливная рампа (старого образца).

Самый простой и практичный вариант. Замена регулятора давления топлива. Заводской регулятор держит давление в 3 атмосферы. Можно поставить другой РДТ и поднять давление в рампе до 3,8 атмосферы. Оно будет такое же, как в топливной магистрали нового образца. По форсункам можно остановиться на «волговских» форсах. Пробегаем по формулам изложенным ранее. Статическая производительность форсунок 220 кубиков, делим на коэффициент и получаем 42 л.с. На 4 цилиндра получаем около 160 л.с. Данный запас уже позволяет дальше работать с двигателем по «воздуху».

Двухфакельная форсунка

Теперь рассмотрим бессливную рампу, условно называемую — рампа нового образца. Форсунки которые ставятся с завода имеют номера 0280158022 и 028158017. Конструктора не особо себя утруждали выбором…..и поэтому поставили «приоровские» форсы. Статическая производительность, все те же 132 кубика. Дополнительная «радость» состоит в том, что РДТ «спрятан» в баке, видимо для удобства ремонта, и поиграть с ним нет никакой возможности. Единственный вариант на сегодняшний день это установка сименсовских 735 форсунок, так называемых «двухфакельных». Они имеют специфическую конфигурацию сопел и брызгают не на тарелку клапана, а по ее сторонам, когда клапан открыт. Реальный эффект получается достаточно заметный.

синяя 735 форсунка розовая 735 форсунка

Замечание от 2016 г. В очень многих обращениях есть вопрос: у вас на фото розовые, толстые форсунки, а нам везде предлагают синие тонкие. Действительно сложилась интересная ситуация две разные детали с одинаковыми номерами. Это прекрасно видно на двух фото. Может у завода фантазии не хватило, может быть, кто-то хотел сделать «клон», точно не скажу. Характеристики у данных форсов, с точностью до второго знака одинаковые. Единственное что мне удалось узнать у одного из инженеров, занимающихся разработками в области ЭБУ, то что в «розовых» вроде бы есть немецкие компоненты или что то делается по лицензии. А синие, это чисто русский вариант. Вообщем, точной информацией никто не располагает. Я пробовал ставить оба варианта, разницы работы между ними я не обнаружил. Розовые форсунки при закупке их у производителя, примерно на 10% дороже, нежели синие. Вот и вся разница. На диагностических форумах, никто ничего вразумительного сказать не может. Заказы комплектую, в зависимости от того, что есть по хорошей цене у проверенных поставщиков. Если кто то из диагностов, поделиться со мной проверенной информацией, с удовольствием выдам ее на сайте.

Установка

В современных автомобилях устанавливаются форсунки электромагнитного типа. Они являются важным компонентом любого двигателя внутреннего сгорания. Именно они определяют правильность работы двигателя. Но со временем данная деталь требует ремонта или замены. Под ремонтом подразумевается промывка форсунок без снятия двигателя от смол и других отложения, которые скапливаются на внутренних компонентах, из-за использования некачественного топлива и постоянного воздействия высоких температур. В результате работа двигателя Нива Шевроле может быть затруднена, потому что распыление топлива может происходит неправильно. Иногда возможна полная закупорка форсунок. Возникнуть такая проблема может примерно каждые 20-30 тысяч километров пробега.

По каким признакам можно определить проблему с форсунками

Особенно сильно эти проблемы проявляются в зимнее время года. Низкая температура дополнительно влияет на топливо, делая его более вязким, за счет чего пропускная способность форсунок ухудшается.

Основные способы ремонта форсунок.

Для очистки форсунок с несильным загрязнением возможно применение ультразвуковой ванны. Так на них воздействует специальная жидкость и колебания высокой частоты. Но такой способ не позволяет качественно очистить сильно загрязненные форсунки. Так же его нельзя применять для керамических форсунок. В некоторых случаях после ультразвуковой очистки наблюдалось разрушение керамики и после этого форсунки теряли свою герметичность, начинали пропускать бензин. Поэтому такой способ нельзя считать абсолютно эффективным.

Промывка жидкостями. Может применяться как на снятом двигателе, так и без снятия форсунок. Для очистки нужен специально оборудованный стенд, который есть в наличие на большинстве СТО. Это более качественный вариант очистки форсунок.

На рисунке показан стенд, на котором помимо состояния форсунок можно проверить качество распыления.

Можно самостоятельно произвести очистку форсунок на Шевроле Нива, используя баллон со специальной очищающей жидкостью. При этом необходимо запитать контакты форсунок и периодически подавать давление в них из баллона. Но такой способ промывки не совсем эффективен, поскольку давление в баллоне может быть недостаточным, чтобы оценить полноценную работу форсунок.

После промывки на каждой форсунке необходимо заменить очистной фильтр и уплотнительные кольца.

Промывка форсунок без снятия с двигателя производиться при помощи специальных жидкостей. Последнее время очень популярны средства поставляемые компанией WYNNS. При промывки таким способом дополнительно обеспечивается очистка топливной рампы. Так же снимается часть нагара с впускного клапана. Среди минусов можно выделить то, что при таком способе промывки невозможно определить состояние форсунок.

Поэтому, чтобы произвести полноценную проверку и очистку, лучше довериться специалистам и сделать диагностику на СТО.

Как правильно промыть форсунки.

Необходимо запастить достаточным количеством жидкости. Для легкового автомобиля средней мощности и внедорожника с объемом двигателя до 2,5 литра достаточно 1 литра жидкости. Если автомобиль более мощный – требуется от 2 литров промывочной жидкости. Одновременно с очисткой форсунок производиться замена свечей.

Вторым необходимым компонентом для промывки является бензиновый насос и шланг длинной 1,5-2 метра, чтобы можно было комфортно производить работу.

Так же важно запастить достаточным количеством хомутов, чтобы закрепить эту конструкцию и подготовить емкость для топлива. Бензонасос подключается при помощи проводов. Лучше использовать крепления типа «крокодил» для подключению к аккумуляторной батарее.

Внимание! В большинстве автомобилей, выпускаемых с 2003 года может отсутствовать регулятор давления топлива в рампе. Поэтому необходимо подключить к промывочной системе специальный манометр. Топливная система автомобиля находиться под высоким давлением даже после отключения двигателя. Поэтому подключать оборудование следует осторожно.

Жидкость для промывки так же предоставляет собой опасность, потому что является сильно воспламеняющейся. Нельзя допускать ее протекания на горячие части двигателя.

Этапы работы:

Для облегчения работы в качестве профилактики можно периодически использовать специальные присадки для двигателя.

Источник

Как снять форсунки с топливной рампы Ваз 2121 Нива 2131

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Снять стартер на ВАЗ 21214 (Нива) своими руками будет не тяжело. Чтобы добраться к нему сначала нужно демонтировать коробку с воздушным фильтром двигателя. А затем откручивать 3 крепящих болта стартер автомобиля (два болта стартера из под капота и один с под авто), хотя зачастую умельцы третий болт не вкручивают, дабы было проще демонтировать стартер, ведь доступ к нижнему болту крепления осуществляется с под автомобиля.

Инструмент, который понадобиться для снятия:

Вкратце вы узнали, как снять стартер на 21214, а теперь начнем снятие по порядку:

Наглядно весь процесс снятия стартера ВАЗ 21214 смотрите на видео.

Lada 4х4 (ВАЗ-21214) : Снятие и проверка стартера

Стартер снимаем на смотровой канаве или эстакаде.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем задний грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека», с. 282).

Шестерня должна легко, без заеданий перемещаться по валу. Если шестерня заедает на валу, привод необходимо заменить.

Отверткой перемыкаем верхний контактный болт и управляющий вывод тягового реле.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент соединения выводов.

При этом должна выдвинуться шестерня привода и должен включиться электродвигатель стартера. В противном случае проверяем электродвигатель и тяговое реле стартера. Для проверки электродвигателя.

. соединяем проводами «плюсовой» вывод аккумуляторной батареи с нижним контактным болтом тягового реле, а «минусовой» вывод-с корпусом стартера.

При этом вал электродвигателя должен вращаться. В противном случае электродвигатель неисправен.

При этом шестерня привода должна выдвинуться. Если этого не происходит, тяговое реле неисправно. Устанавливаем стартер в обратной последовательности.

Замена или ремонт стартера

Алгоритм действий:Используйте ключ на «тринадцать» для послабления крепежа проводника, подключенного к тяговому реле. Отбрасывайте наконечник.

Чтобы проверить реле ВАЗ-2121 подводите напряжение 12 Вольт к выводу реле, а «-» подавайте на корпус. Подключайте измеритель сопротивления к контактам. Если реле целое, то якорь выдвигает обгонную муфту, а контакты замыкаются. В случае обнаружения неисправности детали делайте ее замену.

Если неисправность не устранена, продолжайте ремонт:

Какой стартер можно установить

Ремонт впрыска нивы шевроле

Форсунки можно промыть на стенде или с помощью топливной присадки. Однако в домашних условиях эта операция выполняется при помощи шприца. Для этого придется предварительно снять детали.

Для демонтажа понадобятся такие инструменты:

Снятие форсунок выполняется так:

Внимание: при полном демонтаже рампы с двигателя нужно ослабить хомут и отстыковать трубку топливопровода.

Сборка узла производится в обратном порядке. При установке новых деталей следует заменить уплотнительные кольца. После завершения работы необходимо вылить охлаждающую жидкость из емкости в расширительный бачок.

Снятие форсунок с топливной рампы двигателя. ваз 21213, 21214 (нива)

Снимаем топливную рампу с форсунками (см. Снятие топливной рампы ).

Сжав пружинную скобу, отсоединяем электрический разъем форсунки.

Отверткой сдвигаем фиксатор форсунки вдоль рампы.

Покачивая форсунку, вынимаем ее из рампы.

Поддев тонкой отверткой, снимаем уплотнительные кольца…

…с корпуса форсунки…

Установку форсунки проводим в обратной последовательности.

Уплотнительные кольца заменяем новыми и перед монтажом смазываем моторным маслом.

Специфические проблемы и методы их решения

Если включение двигателя ВАЗ 21214 затруднено, есть вероятность, что проблема кроется именно в стартере. Самая частая поломка – стартер может не проворачиваться, даже при запуске зажигания. Отметим, что реле стартера располагается очень близко к реле зажигания, под доп. блоком предохранителей.

Ознакомимся с типичными неисправностями стартера Нивы:

Источник

Лада 2131 верный друг! › Бортжурнал › Чистим форсунки

Всем привет! За подобное брался впервые, да и ценник на эту работу у мастеров колеблется от 1000 до 2000р а работы на мин 10-15 от силы.
Поискав на ютубе способы очистки форсунок в домашних условиях остановился на варианте с промывкой жидкостью для чистки карбюратора. Так как в этом варианте кроме жидкости нужно сделать только переходник и все)

В машине на них подается ток в 12вольт, для того чтобы их открыть я использовал простой блок питания на 9, по поводу полярности, они открывались и так и так.
Способ промывки прост до безобразия) подключив питание к форсунке нужно нажать на кнопку на баллончике, если форсунка забита то факел распыления будет неровным) как пробьет все отверстия можно заканчивать и переходить к следующей. P.S форсунка пропускает жидкость только под давлением выше 1 атмосферы, поэтому когда будете их менять будьте аккуратны, остатки жидкости будут выходить из другого конца трубки сек 5-10.

После промывки обязательно нужно заменить резиновые уплотнители, так как те которые стоят размякли и их очень сложно поставить обратно) Проще купить новые)

По поводу установки, сначала ставятся форсунки, потом рампа. Пробовал наоборот раз 5-10 неудачно в общем. После ставятся скобы на которых закреплены форсунки к рампе. Дальше подключаются 2 трубки к рампе, на левой нужно заменить уплотнитель, если забудете его купить то замучаетесь с установкой как я)))
Дальше все в обратном порядке, главное заменить прокладку на ресивере и можно заводить)
По результам, машина начала летать…))) Все таки пробег 70000 и чистил их впервые)))
По расходам:
9 прокладок по 8р
Прокладка на ресивер 25р

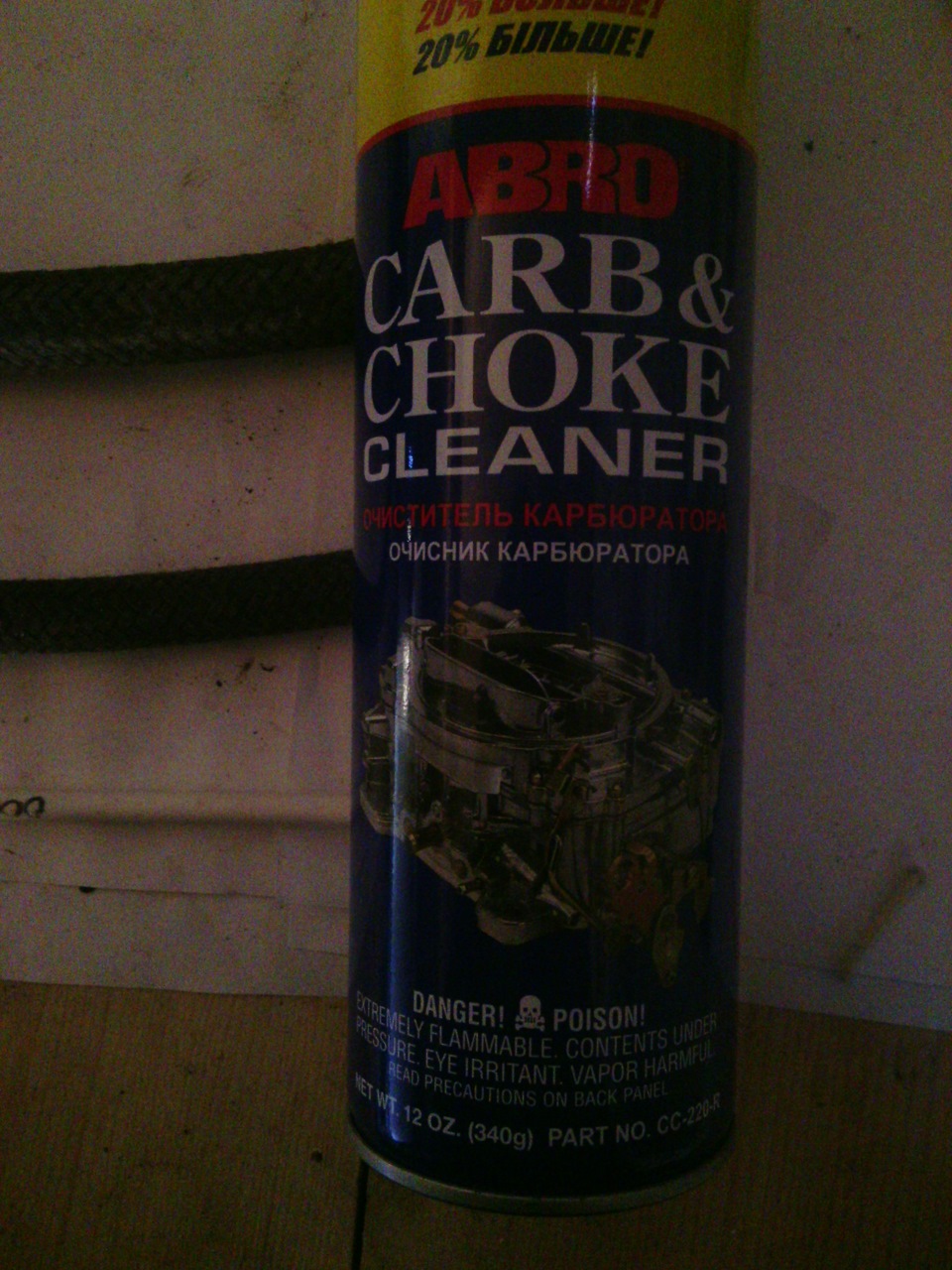

Жидкость для промывки карбюратора большая 260 (ушло меньше половины баллончика)

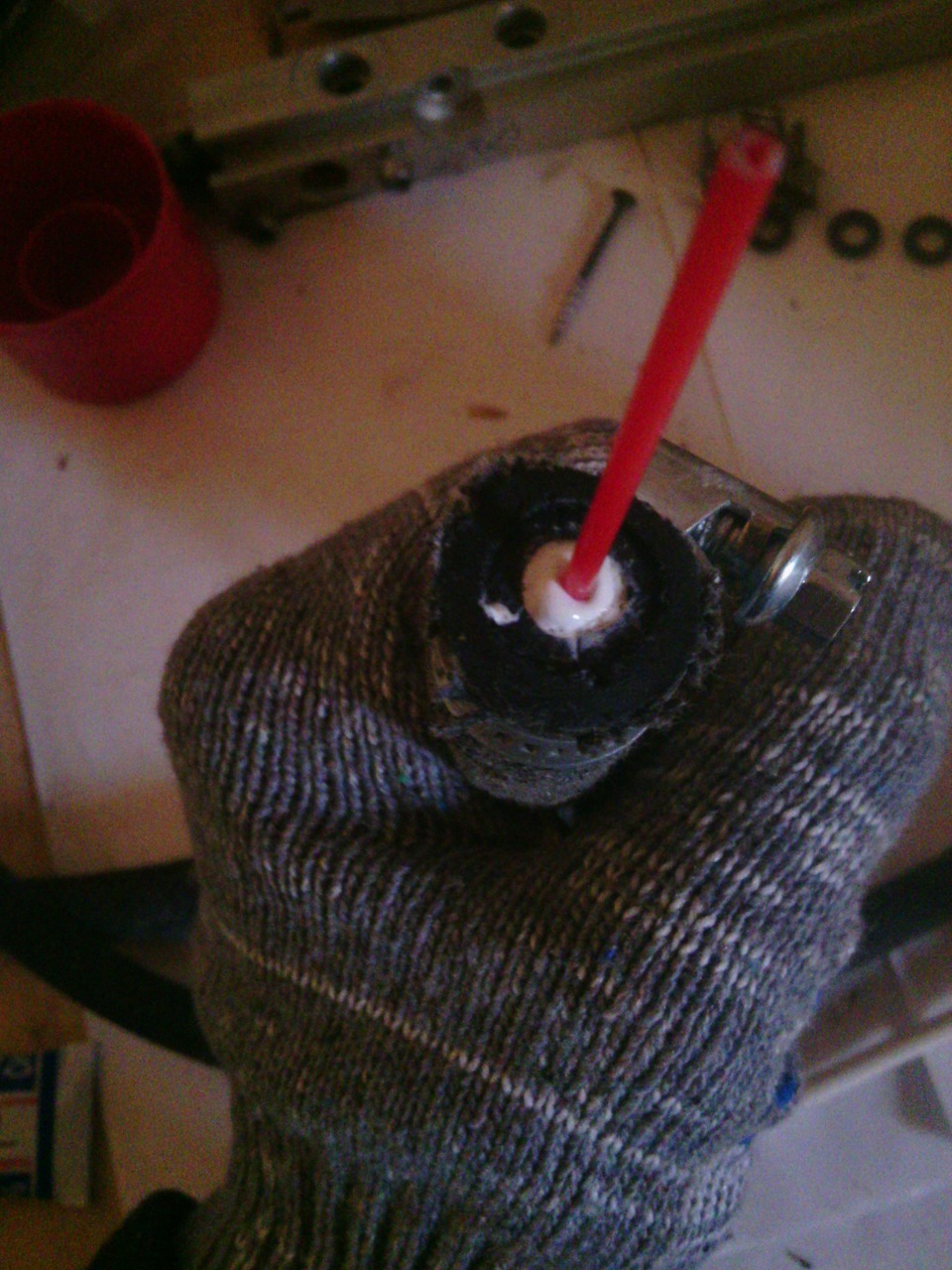

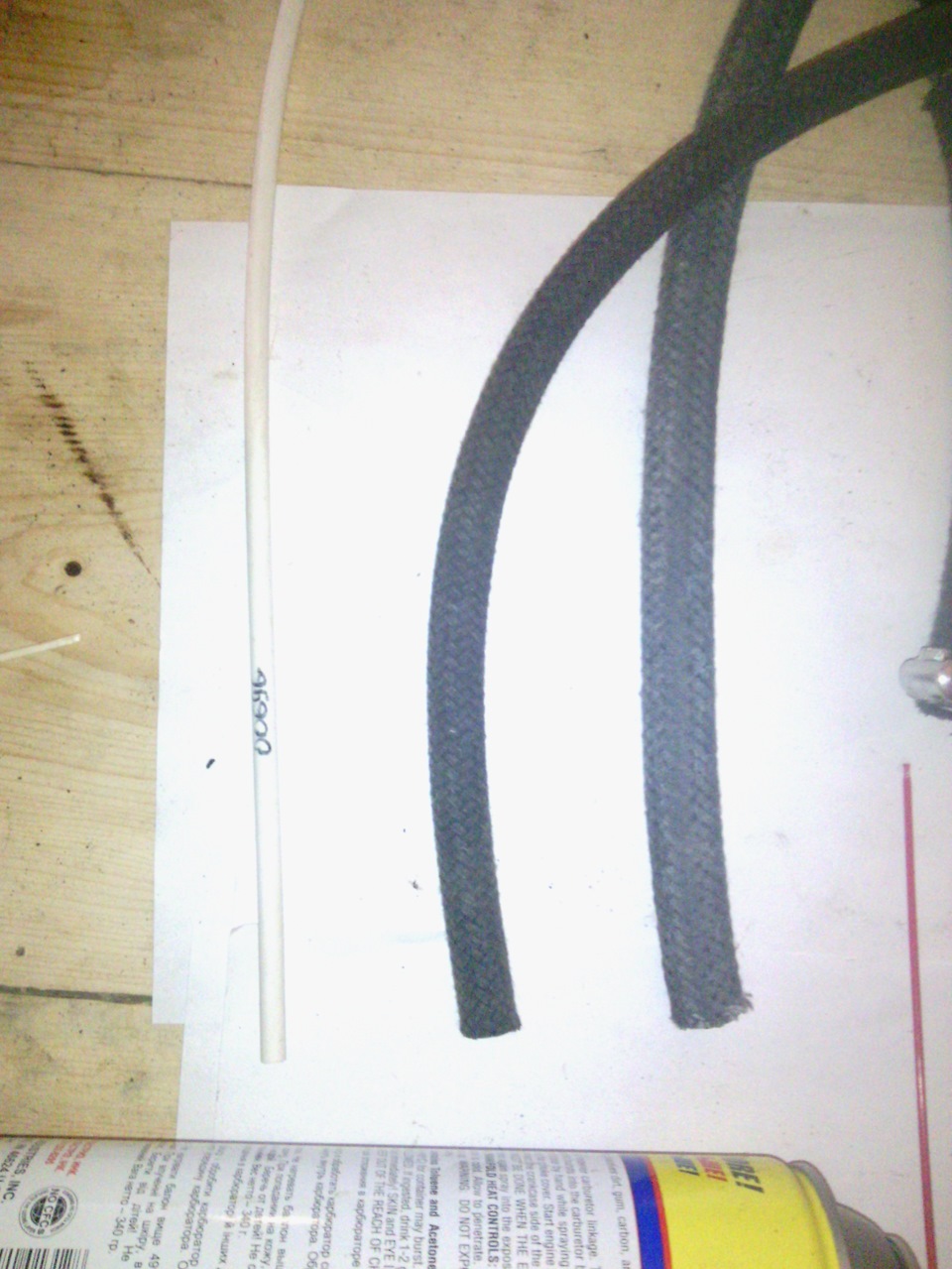

Переходник сделал из шлангов что нашел в гараже, купив лишь самый тонкий за 50р

В результате чистка форсунок обходится в 100-200р (при покупке маленького баллончика) После чистки таким способом масло менять не нужно, но желательно поменять топливные фильтры)

Чистка форсунок это профилактика, которую желательно делать раз в 40-50 тысяч) Цена 1ой форсунки у нас 900р так что выбор за вами…Да и сделав себе такой переходник можно не плохо калымить на чистке рабочих форсунок))) Удачи вам, друзья))

Источник

К чему приводит неисправность форсунок Шевроле Нивы, советы по выбору, промывке и замене

Нива Шевроле, как большинство современных автомобилей, оборудована инжекторным двигателем с системой впрыска топлива.

Электромагнитные форсунки — ключевые элементы этой системы. Они распыляют нужное количество бензина, формируя воздушно-топливную смесь, которая поступает в камеры сгорания. Клапаны, встроенные в форсунки, открываются по команде ЭБУ двигателя.

Это позволяет дозировать подачу топлива в цилиндры.При возникновении неисправностей ухудшаются параметры работы двигателя. В случае серьезных проблем мотор начинает троить или вовсе перестает заводиться.

Признаки неисправности

Загрязнение канала или нарушение работы электромагнитного клапана проявляется следующим образом:

Важно: перечисленные признаки возникают и по другим причинам. Поэтому прежде чем начать чистку или замену форсунок, их следует проверить.

Проверка

Работу электромагнитного клапана можно проверить без снятия деталей с машины. Для этого понадобится мультиметр.

Проверка выполняется следующим образом:

Обмотка электромагнитного клапана имеет сопротивление 11-15 Ом. Если показания прибора отличаются от номинальных, детали надо заменить.

Важно: данный способ не позволяет выявить загрязнение жиклеров или неполное закрытие. Поэтому для комплексной проверки придется снимать с двигателя.

Для диагностики работы деталей впрыска требуется специальное оборудование. Поэтому полную проверку получится выполнить только на СТО. Для диагностики в домашних условиях необходимо выполнить следующие действия:

Открытие затвора и форму факела можно проверить, подавая на выводы 12 вольт от аккумулятора. Горючее должно распыляться в виде факела конической формы. Перед этим нужно убедиться, что бензонасос включен и создает достаточное давление.

Какие лучше выбрать?

На двигатель Нивы устанавливаются детали фирмы Bosch с каталожным номером 21114-1132010-82. Их стоимость составляет 1100-1300 рублей за штуку. Также можно приобрести рампу в сборе. Она стоит свыше 5000 рублей.

Ремонт впрыска Нивы Шевроле

Форсунки можно промыть на стенде или с помощью топливной присадки. Однако в домашних условиях эта операция выполняется при помощи шприца. Для этого придется предварительно снять детали.

Для демонтажа понадобятся такие инструменты:

Снятие форсунок выполняется так:

Внимание: при полном демонтаже рампы с двигателя нужно ослабить хомут и отстыковать трубку топливопровода.

Сборка узла производится в обратном порядке. При установке новых деталей следует заменить уплотнительные кольца. После завершения работы необходимо вылить охлаждающую жидкость из емкости в расширительный бачок.

Промывка

Для работы понадобится медицинский шприц и жидкость для очистки инжектора.

Также потребуется пара проводов, чтобы подать на контакты электромагнитного клапана 12 вольт.

Снятую форсунку нужно насадить на пятикубовый шприц, заполненный промывочной жидкостью.

Остается нажимать на шприц, одновременно подавая напряжения на электромагнитный клапан.

Чтобы обмотка не сгорела, следует периодически размыкать контакты.

Важно: после промывки, когда жидкость в шприце закончится, вытяните поршень. Это поможет удалить нерастворимые отложения с помощью воздушного потока.

При возможности, для открытия электромагнитного вместо 12 вольт от аккумулятора стоит подать 5 вольт от источника постоянного напряжения. В этом случае можно не размыкать контакты и сосредоточиться на промывке.

Полезное видео о промывке форсунок Шнивы:
