Лада 2131 карбюратор › Бортжурнал › Замена боковых зеркал
Когда я купил свою Ниву, на ней стояли зеркала под цвет кузова, которые друг, помогавший при покупке, назвал турецкими. Лично для меня их происхождение так и осталось загадкой. Впрочем, тогда они вполне достойно смотрелись на фоне штатных зеркал от «копейки» или всем известных «лопухов». Правда, регулировать их приходилось не столько ручкой из салона, столько рукой через окно. Ручку они слушались каким-то непредсказуемым образом.
Поскольку это была моя первая машина (и до сих пор так), а на учебных машинах зеркала были не лучше, то я особо не страдал из-за качества обзора. В личном опыте все равно сравнить было не с чем. Хотя меня уже тогда смущало, что правое зеркало почти бесполезно, потому что я в нем мало что видел.
Ну, а после 2009 года вокруг стало появляться все больше классических Нив с новыми большими зеркалами. Я все чаще с интересом присматривался к ним. Было над чем задуматься. И все же больше десяти лет я проездил с тем, что досталось при покупке.
Но однажды в начале марта прямо с утра меня ждало вот такое печальное зрелище:
С помощью самореза удалось поставить на место алюминиевый каркас зеркала, и в таком виде оно прослужило еще пару месяцев. А я тем временем принялся учить матчасть.
Оказалось, что все, кто публиковал свои результаты, устанавливали новые зеркала либо вместо «копеечных», либо вместо «лопухов». То есть для них место установки представляло чистый лист. А у меня дверь уже была продырявлена, и как туда впишутся другие крепления, никто не собирался рассказывать.
Из того, что нашлось в интернете, больше всего помог пост от Raver999. Кроме того, по снимку из этого поста я сделал чертеж разметки для внутренней стороны двери.
Поместив на полотно в Ворде снимок из поста, я подогнал размеры картинки под масштаб 1:1 и добавил разметку, снятую с декоративной накладки («уголка»). Осталось убрать картинку, и чертеж готов. Разумеется, по результатам установки он был уточнен.
Шаблон для наружной стороны двери я сделал из картонки прямо по кронштейну зеркала. Когда дело дошло до установки, выяснилось, что не все отверстия угаданы правильно. А некоторые вообще надо размечать по месту через кронштейн. Об этом ниже.
Непосредственно заменой зеркал я занялся на майских праздниках. Поэтому снимки такие солнечные, а снег куда-то исчез.
На месте выяснилось, что расположение частей зеркала относительно двери и друг друга в действительности задано достаточно жестко и допускает очень незначительные отклонения.
Что касается кронштейна, то изгиб привалочной поверхности прилегает к изгибу двери, передний скошенный край располагается заподлицо с передним краем двери, а задний край вписывается в профиль, образованный рамкой окна, уплотнением и стеклом.
У декоративной накладки передний скошенный край упирается в пластиковую окантовку дверного проема, а задний край опять же вписывается в профиль.
Разметку нижних отверстий крепления кронштейна следует выполнять непосредственно через отверстия в кронштейне, плотно приложив его к двери и притянув с внутренней стороны. Это вовремя выяснилось и было учтено уже на левой двери.
Одно из этих отверстий проходит не только через наружный стальной лист, но и через пластину с гайкой, приваренную с тыльной стороны. Это не стало препятствием для самореза и даже добавляет надежности креплению. При этом гайка остается в стороне.
Убрав сломанное зеркало, я обнаружил внутри двери перегородку, отделяющую стекло. Ее положение показано на снимке. Это открытие избавило меня от сомнений на тему как не попасть по стеклу.

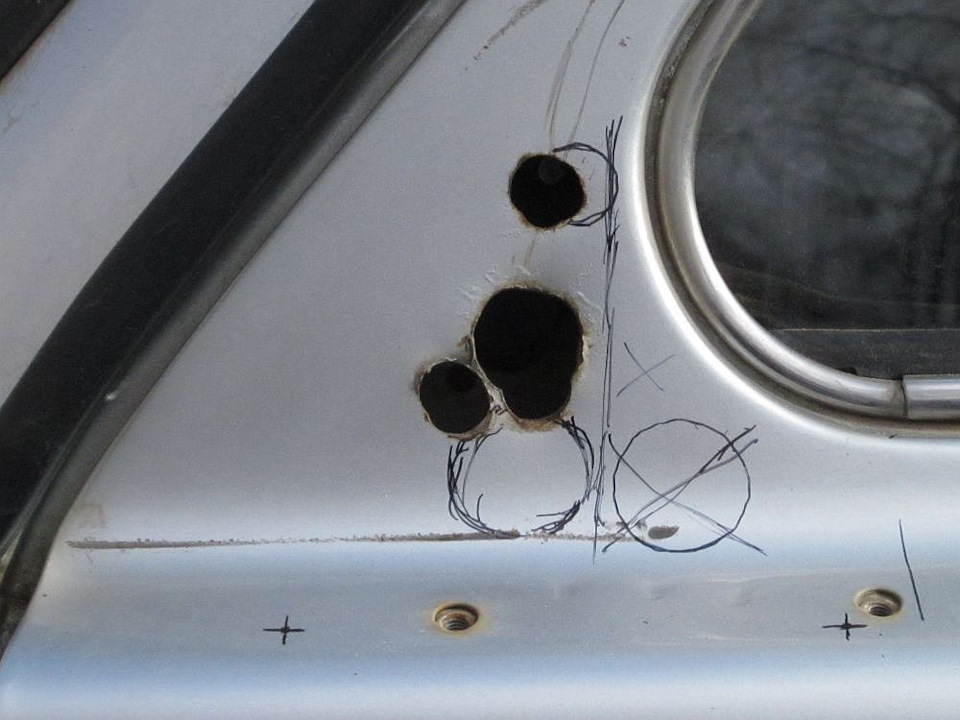

Перечеркнутый кружок – ошибка в картонном шаблоне, ставшая очевидной при разметке. На других снимках видно, что нижние отверстия тоже были уточнены, прежде чем сверлить их.

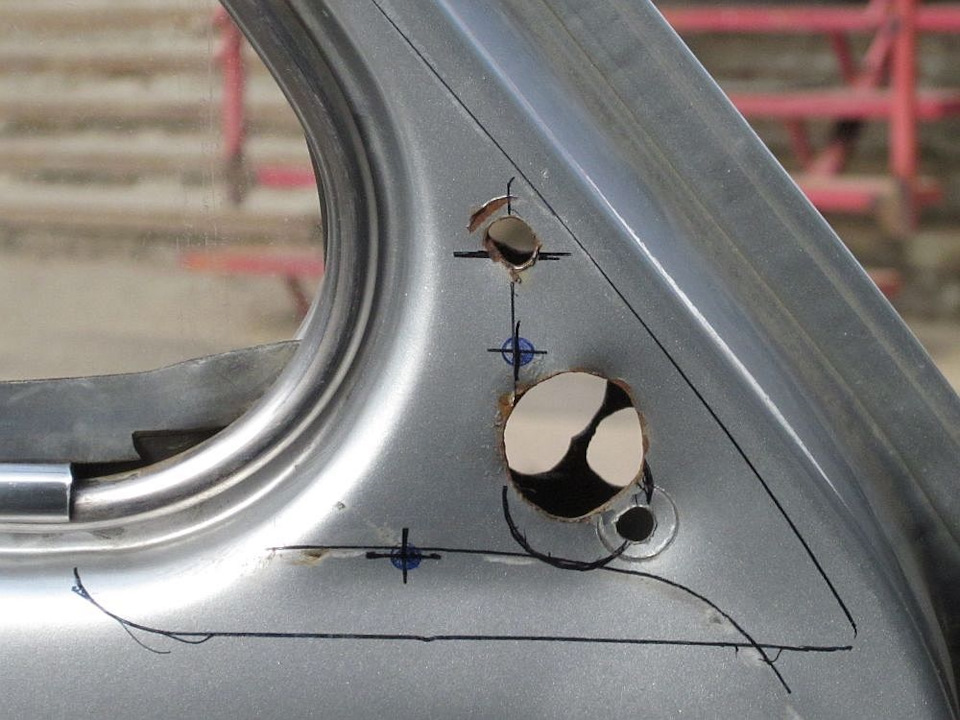

Изогнутая линия внутри разметки – край пластиковой обивки двери. Пришлось вырезать очерченный фрагмент из обивки, причем для каждой двери его контуры индивидуальны.
Больше всего радует то, что саморезы, которые нужно вкручивать непосредственно в дверь, действительно попадают в металл, а не в пустоту.
Ну, а дальше все просто.
Зеркала на Ниву а-ля «лопух»
Рег.: 06.12.2004
Тем / Сообщений: 4024 / 23192
Откуда: Москва
Возраст: 67
Авто: 21214M, 2013 гв.
Рег.: 26.09.2012
Сообщений: 7
Откуда: Уфа
Возраст: 34
Авто: 21213 1994
Подскажите, кто такие разбирал?
У меня кронштейн, на котором крепится само зеркало, недостаточно тугой.
Фиксировать саморезами, как тут советовали, не хочется, ибо езжу не я один на авто и приходится регулировать.
Эта часть состоит из 3 элементов, как ее разобрать? Боюсь поломать нечаянно)
Рег.: 19.02.2011
Сообщений: 36
Откуда: г. Ярославль
Возраст: 44
Авто: 21214&2003г.в.
Рег.: 26.09.2012
Сообщений: 7
Откуда: Уфа
Возраст: 34
Авто: 21213 1994
Рег.: 19.02.2011
Сообщений: 36
Откуда: г. Ярославль
Возраст: 44
Авто: 21214&2003г.в.
Рег.: 12.11.2012
Сообщений: 11
Откуда: Псков, Россия
Возраст: 45
Авто: ВАЗ-21310 (2005 г.в.) BOSCH MP7.0 (пробег 72 тыс)
Виден скотч на тыльной стороне старого разбитого зеркального элемента:
На замену, наученный горьким опытом, взял зеркало с подогревом (600 руб за штуку на рынке). Для сравнения: стоимость простых зеркал в местных магазинах колеблется от 330 до 500 руб за штуку.
Решил восстановить треснувшее зеркало и приобрел обычный зеркальный элемент. На мой вопрос «Каким образом заменить зеркальный элемент в зеркале?» продавцы лишь смущенно улыбались: «Сами не делали, не знаем. «.
На работе в ходе мозгового штурма решили, что в процессе замены зеркального элемента силу применять нецелесообразно. Остановились на разогреве пластикового корпуса: либо феном, либо в кипящей воде.
Дома подходящего фена не нашлось (жена куда-то спрятала :)).
Пластиковый корпус разбитого зеркала:
Процесс «варки» корпуса:
Процесс установки зеркального элемента оказался еще проще:
Вся операция заняла буквально 2-3 минуты, не больше. Холодный зеркальный элемент легко вошел в горячий пластиковый корпус.
Та самая мыльница с присосками.
Так что увидев в магазинах дефицитные зеркальные элементы для лопухов, берите их про запас не задаваясь вопросом, сможете ли их заменить самостоятельно.
Да, сможете! Как видите ничего сложного в этом нет.
И уж конечно заменить зеркальный элемент стоимостью 80..110 руб гораздо выгоднее, чем покупать новое зеркало за 400..600 руб.
Успехов! Берегите зеркала!
