Как поменять зеркало заднего вида на нексии
Daewoo Nexia Жёлтый банан(свап C20NE) › Бортжурнал › Замена и ремонт зеркал
Всем привет.
Сегодня речь пойдет о зеркалах.

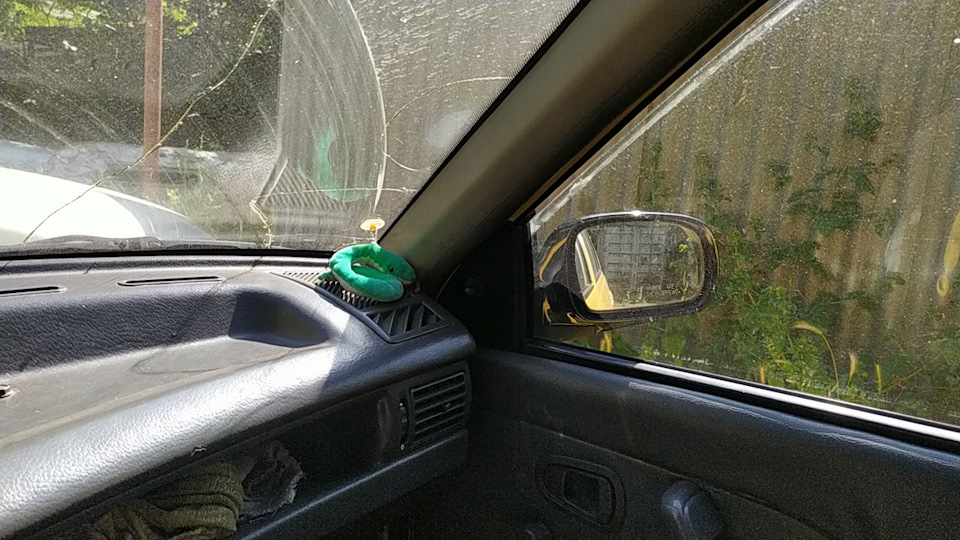

Так уж случилось, что левое зеркало у меня не регулировалось, от слова совсем.
По началу было страшно перестраиваться и обгонять, но со временем я приловчился использовать зеркало заднего вида.
Позже я под зеркальный элемент подложил ластик, зафиксировав его, стало лучше, до того момента пока алюминиевый каркас не лопнул, зеркало в ходу дребезжало, показывая мутное изображение, когда машина троила оно люто дребезжало.

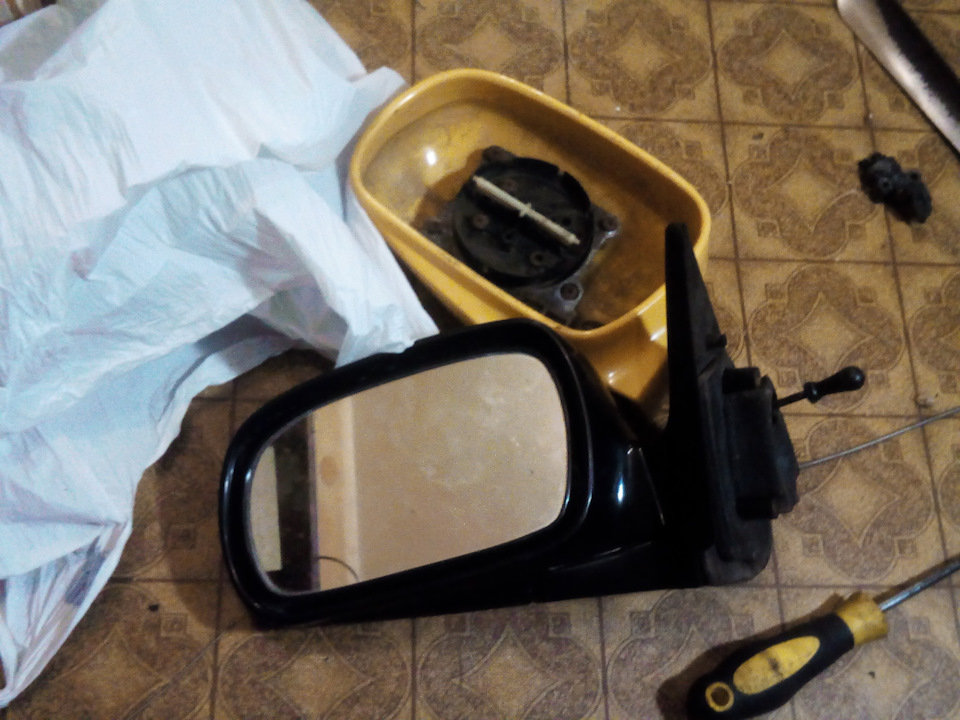

И вот лазив по олх нашел зеркало от н150(порваны тросики), решил его взять, перекинув с него алюминиевый каркас.
Но не тут то было:

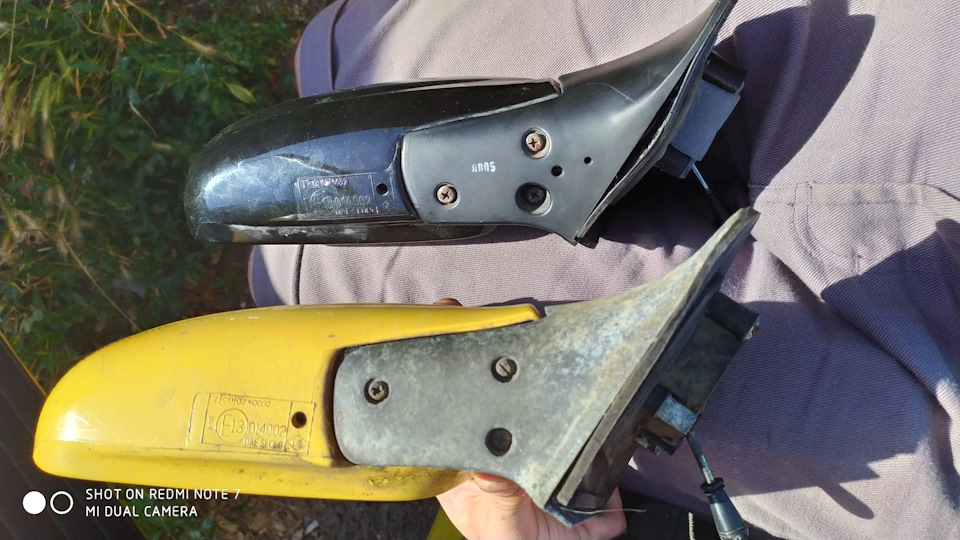

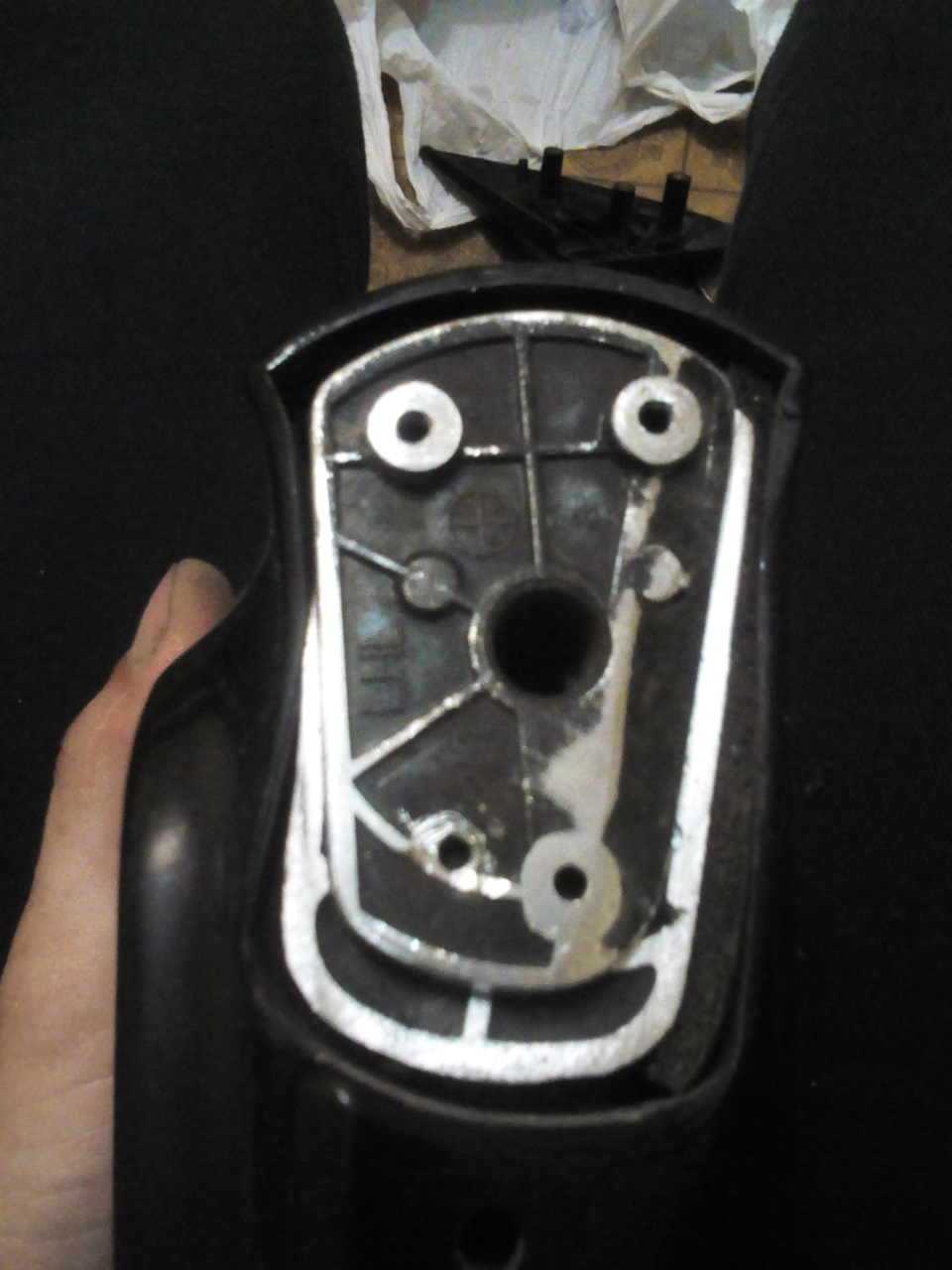

Новый каркас пластик, старый алюминь.
Ну думаю я, это отличие зеркал н100 и н150, ничего, оставлю все как есть, подкинув свой желтый корпус и тросики, и опять лажа:корпус прикипел, а зеркало что я взял оказалось сборная солянка(корпус пластик, а механизм складывания под алюминь, кто то колхозил его)
Пошел я к дядьке, и мы принялись точить напильником механизм складывания, сверлить и нарезать новую резьбу.
Далее мучался с тросами, не хотело оно регулировать элемент, в итоге натянул один тросик скрепкой и закрутил на регулировочник
Поделившись этой проблемой с AGoryachikh он сказал что я вася и надо было раньше сказать, и любезно подарил мне свои старые зеркала, за что ему огромное спасибо.
Настал день Х и я принялся ставить зеркала от Андрюхи.
Первым делом правое

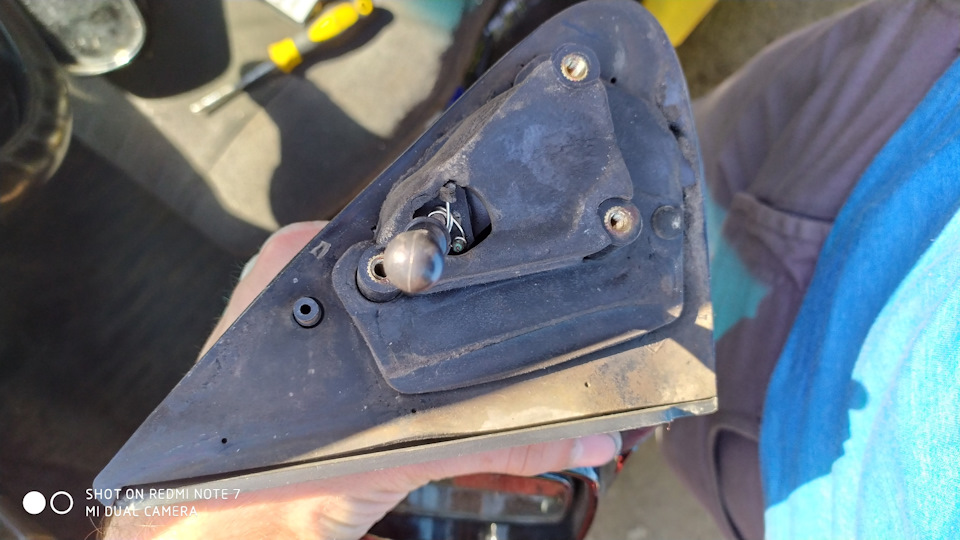

Внутри резинка оригинал от этой машины, на ней красуються надписи DAEWOO и в другом углу CIELO.

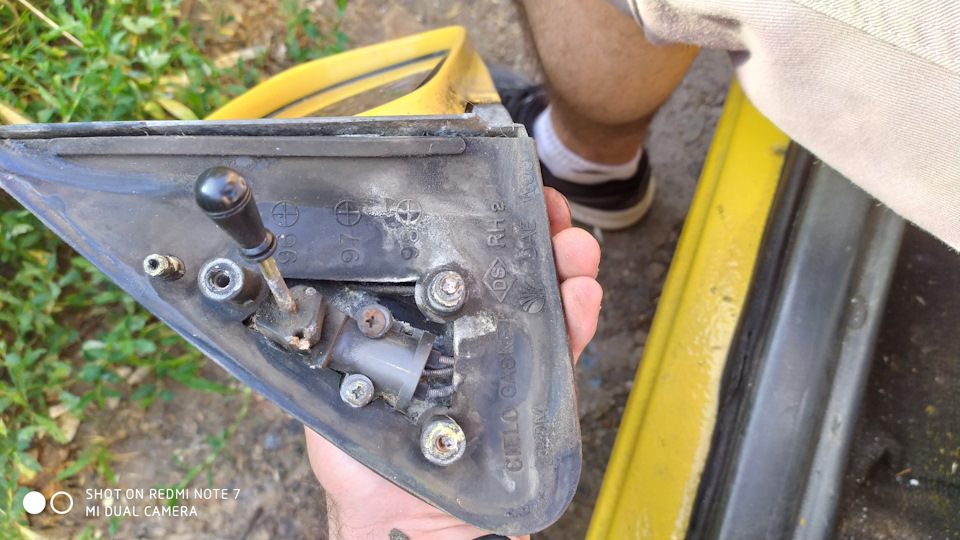

Левое зеркало, что лопнуло, тоже оригинал, в подвале есть коробка от него с надписями DAEWOO MOTOR for CIELO и куча иероглифов.
Вобщем у н100 и н150 одинаковые зеркала!
У Cielo отличается.
Вернемся к нашим баранам зеркалам.

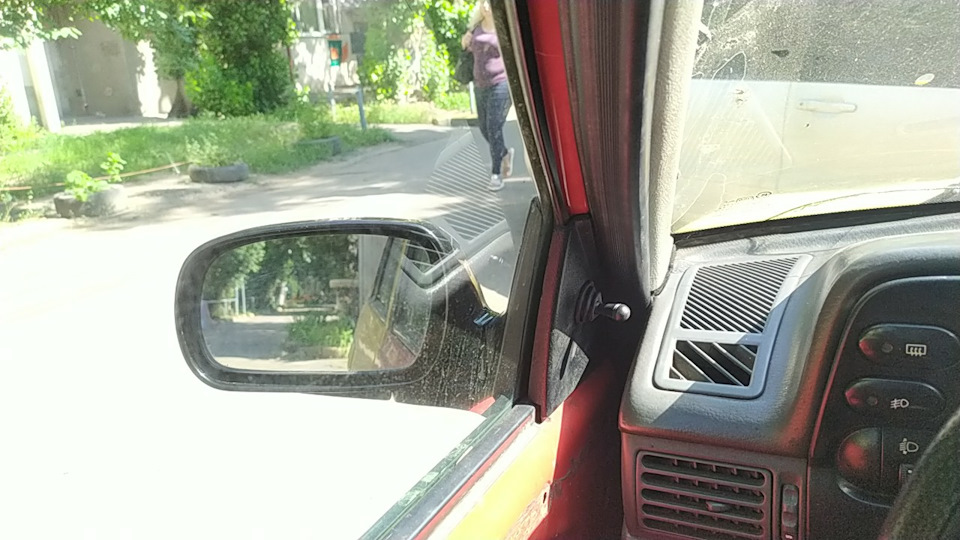

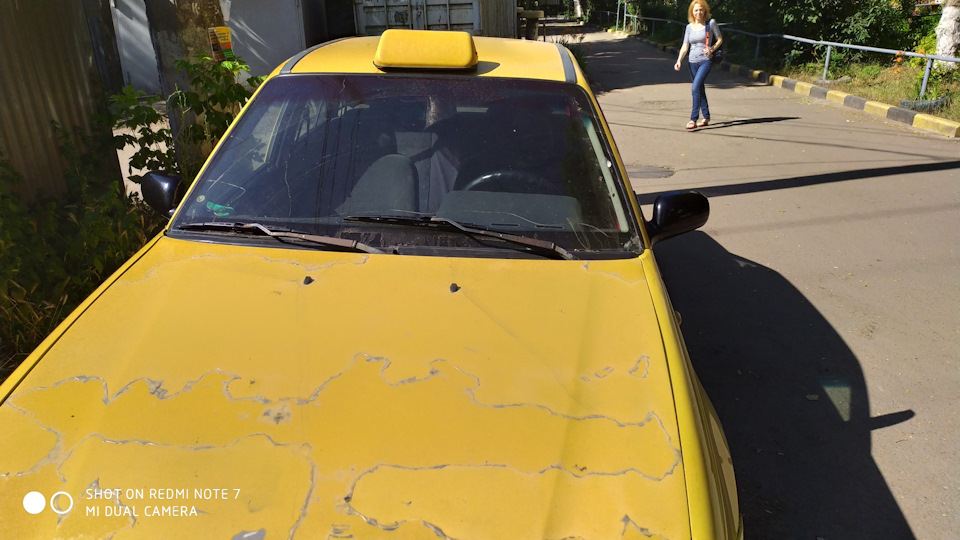

Я поставил зеркала Андрюхи полностью в сборе, как они ко мне приехали, все работает и хорошо выглядит
Но я всеровно считаю что зеркала должны быть в цвет, что мы исправим при покрасе двери.отдам маляру пару корпусов, ведь у меня еше есть пара зеркал чёрное/жёлтое, и пара корпусов чёрное/белое.
Всем спасибо за внимание!
Как разобрать боковое зеркало на нексии
Инструкция по полной разборке бокового зеркала нексии.
Данная инструкция является общей, т.к. каждый может в ней посмотреть разборку зеркала именно до той степени, которая ему необходимо: кому-то нужно снять только зеркальный элемент для установки подогрева зеркал, кому-то поправить вылетевший тросик регулировки. Поэтому если вам нужно снять только зеркальный элемент, нет необходимости разбирать зеркало «до последнего винтика».

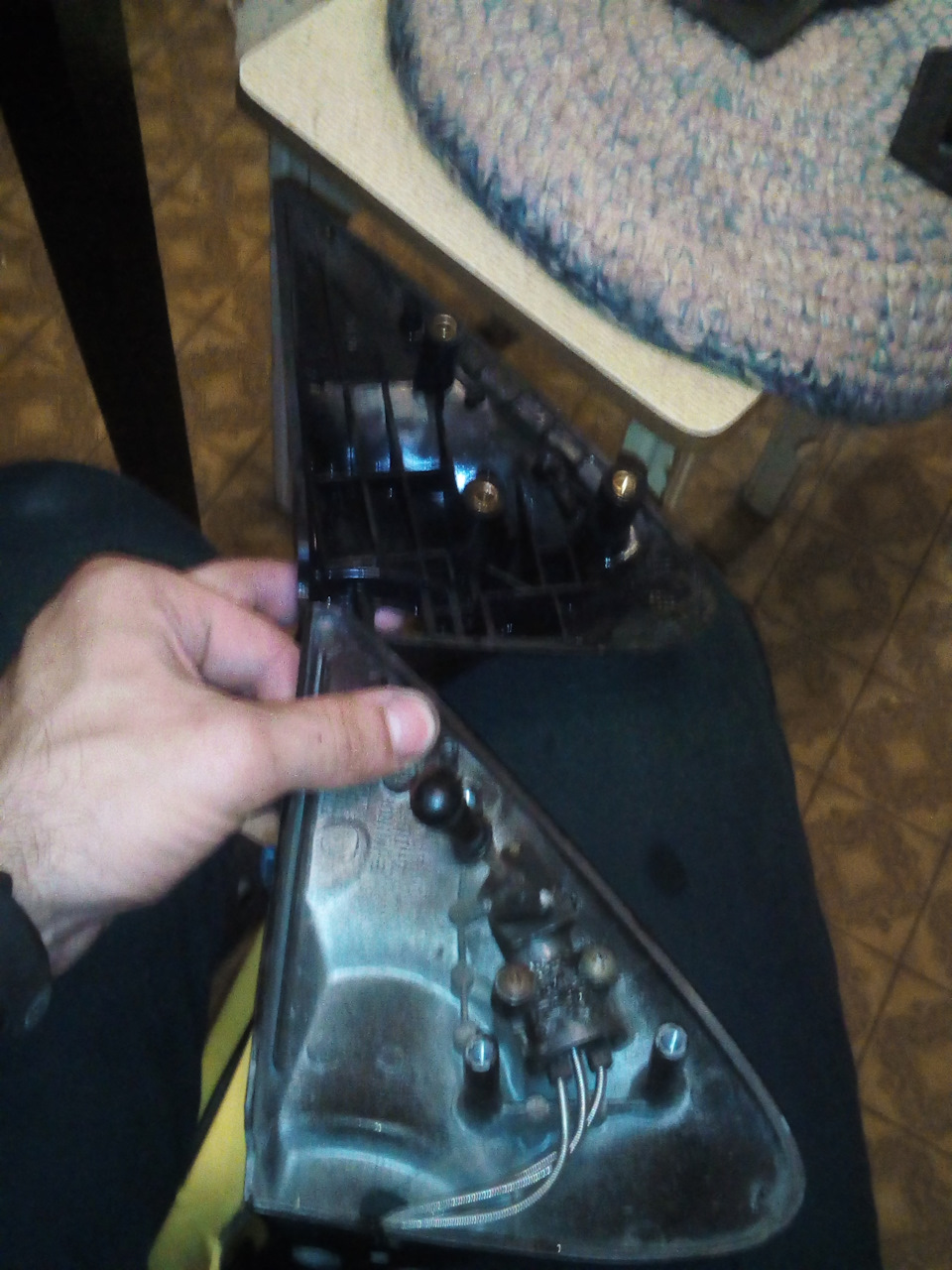

Отщелкиваем в салоне пластиковый треугольник, который закрывает винты крепления зеркала. Затем откручиваем винты крепления и снимаем зеркало с машины.
Аккуратно снимаем первую резиновую прокладку, т.к. приобрести новые достаточно проблематично, отдельно они редко где продаются
Чтобы полность разобрать всё оставшееся, нам нужно снять зеркальный элемент. Делать это надо ОЧЕНЬ аккуратно, при съеме зеркального элемента часто трескается зеркало при неумелом съеме. Поэтому на фото все показано уже без самого зеркала.
Защелки с обратной стороны зеркала (красная стрелка на фото) разжать снаружи очень тяжело, поэтому лучше сделать так: повернув зеркало рукой вниз, в верхней части зеркального элемента в полученную щель вставляем тонкую отвертку и аккуратно расщелкиваем верхние крепления. После этого нижние крепления отойдут сами. Контур левой защелки на фото обведен красной линией, чтобы вы смогли себе представить принцип защелки
Метки: как разобрать зеркало на нексии, как снять зеркало с нексии, как снять зеркало из корпуса на нексии
Комментарии
#13
pukoZa
18.01.2016 12:10
Цитирую baraban:
У меня проблема с регулировкой положения зеркального элемента. Длины тросиков не хватает, чтобы выставить положения зеркала. При росте 182 см мне приходится пригибаться, чтобы заглянуть в зеркало. Выход нашел, подложив кусок ластика под нижний правый угол зеркального элемента. Но это же не решение.
Решение, рост 192, езжу с бумажкой в правом нижнем углу правого зеркала заднего вида. НОРМ)))
#12
t1ma
08.04.2015 15:20
Подойдёт ли заркало от ланоса? и можно ли где-нибудь купить эти злощастные тросики?
#11
drynia5551
31.01.2015 14:09
Цитирую Sergio gonzalez:
Качественный материал. Вопрос-возможно ли восстановить растянутые тросики?
Нет. у меня не получилось.
#10
AlexKooper
25.08.2014 17:12
В книгах третьего рима по нексии для снятия зеркала на N150 сказано сначала снять облицовку двери, потом отщёлкнуть треугольник.. На самом деле, достаточно выкрутитоь один винт крепления облицовки со стороны шарниров, дальше она уже отгибается на достаточное расстояние, чтоб отщёлкнуть треугольник.
#9
Maxx
18.08.2014 13:08
Цитирую andry:
У меня также не получалось отщелкнуть сделал проще, снял все зеркало засунул в гарячую воду градусов так 50-60 10 минут подержал и все легко снялос
#8
baraban
28.12.2013 17:16
У меня проблема с регулировкой положения зеркального элемента. Длины тросиков не хватает, чтобы выставить положения зеркала. При росте 182 см мне приходится пригибаться, чтобы заглянуть в зеркало. Выход нашел, подложив кусок ластика под нижний правый угол зеркального элемента. Но это же не решение.
#7
nexxx
04.02.2013 23:28
Цитирую ale0525:
Качественный материал. Вопрос-возможно ли восстановить растянутые тросики?
привет! не знаю, поможет ли тебе, но у меня тоже косяк был — зеркало левое рычажком не поворачивалось наружу. я разобрал до этапа, когда можно снять поворотную платформу, снял её и повернул в горизонтальной плоскости на 180градусов. теперь у меня зеркало не поворачивается внутрь, но мне это и не нужно. попробуй — если у тебя только эта проблема.
#3
Sergio gonzalez
29.12.2011 10:59
Цитирую Максим О.:
я когда разобрал то совсем не понял зачем сделаны 4 болта(кт на последней фотографии). они совершенно ничего не держали и эта круглая поворотная платформа снималась сама по себе даже с вкрученными болтами. странно!
Скорее всего они и держат те самые тросики
#2
maksviktorovich
27.12.2011 11:01
я когда разобрал то совсем не понял зачем сделаны 4 болта(кт на последней фотографии). они совершенно ничего не держали и эта круглая поворотная платформа снималась сама по себе даже с вкрученными болтами. странно!
#1
Sergio gonzalez
26.12.2011 23:00
Качественный материал. Вопрос-возможно ли восстановить растянутые тросики?
Daewoo Nexia DC Auto › Бортжурнал › Клеим ЗЕРКАЛО на лобовое стекло.
И снова Здравствуйте!
Кто следит тот знает что я поставил новое Лобовое стекло с Атермальной тонировкой. И из за того что у меня была тонировка на стекле. Мне не стали одевать зеркало заднего вида. Ну я и подумал что это и лучше. Сделаю сам. А то наклеили бы мне зеркало на пленку или обрезали криво. Сам это сам.
А не за долго до установки стекла мне случайно попалась запись в одном из БЖ пользователя CHS200. Он клеил зеркало на стекло каким то специальным клеем. Я еще такой написал ему типо что такой реально существует? Я то просто думал это все дело держится на хорошем двухстороннем скотче. А оказалось это клей. Для меня это было открытие. И самое главное открытие перед тем чтоб самому наклеить этим клеем а не скотчем как я хотел)
В итоге поехал в авто магазин. Говорю «Мне нужен некий клей который зеркало к стеклу приклеивает» И на удивление они меня с полуслова поняли. И принесли точно такой же который мне и показывали!
Клей я купил. Осталось разобраться с зеркалом.
С зеркалом отдельная история. У меня стоит заводское. И при покупке машины уже давно. Нас еще не было на драйве. Оно у меня стало болтаться. Между железкой и креплением самого зеркала. Я туда шайбочку засунул. А оказалось что там есть маленький шестигранник!) Который нужно было подкрутить или открутить чтоб вытащить зеркало. Я у мамы инженер блин)
Вообщем открутил я железное крепление от зеркала. И стал его чистить от как я думал скотча. А это так клей застывает и думается что это скотч. Поэтому то я и хотел на скотч клеить изначально)
Почистил крепление на точильном кругу.
Далее я линейкой намерил центр стекла. Посмотрел как будет зеркало располагаться. Приложил на пленку крепление и обвел контур фломастером. И аккуратненько лезвием вырезал пленку.
Прикольно работает клей. Там нужно руками раздавить стеклянную ампулу и она пропитывается через губочку и ей намазываешь стекло и крепление. Это некий активатор который пахнет спиртом. Ну и потом клей на стекло и на крепление. Ровно прижал крепление. С силой подержал 2 минуты. И оно уже было намертво. Я был под впечатлением!
Зеркало не стал одевать сразу. Решил одеть на следующий день.
Зеркало заднего вида Део Нексия
Самостоятельный ремонт автомобиля остается довольно сложным занятием, особенно если рассматривать зеркало заднего вида Део Нексия.Сегодня вы можете найти большое количество всевозможных рекомендаций, которые сообщают, как решить некоторые проблемы в процессе эксплуатации конкретного агрегата авто, но основная масса таких ресурсов опирается лишь на обобщенные сведения, не вникая в тонкости и детали, от которых нередко зависит не только длительность эксплуатации, но и её эффективность.
Наш информационный портал, предлагает вам полноценную поддержку в данном вопросе. Представленные руководства по ремонту и подробные описания агрегатов доступны олнайн на протяжении 24 часов в сутки. При необходимости, можно получить более удобную, подручную версию, просто скачав её со страницы. Подробное описание параметров и то, из чего состоит зеркало заднего вида Daewoo Nexia, важные аспекты для осуществления правильного и надежного монтажа помогут существенно сократить риск неожиданных поломок авто. Информация, представленная обо всех составляющих в режиме Online, позволяет быстро и эффективно отслеживать любые дефекты и брак, ещё до момента их проявления в процессе эксплуатации.
Большинство данных, представленных на сайте, взято из инструкций, но при этом, намного лучше структурированы и подробно раскрываются пользователю. Используя их в качестве прикладной базы данных, вы всегда сможете устанавливать и ремонтировать авто своими руками, не менее качественно, чем в автосервисе. Но для этого нужно обладать определенным запасом знаний, который можно пополнить на нашем сайте.
Изучив все необходимые особенности агрегата, автовладелец получит бесценный опыт обращения не только с оригинальными, но и контрактными вариантами. Ни для кого не секрет, что оригинал в 100% случаев будет отвечать поставленным задачам в составе авто, однако всегда остается риск заводского брака, который достаточно просто определить, пользуясь нашими рекомендациями.
Хорошая контрактная запчасть практически не уступает по качеству и надежности оригинальным моделям. При этом в большинстве случаев остаются важные нюансы в процессе монтажа и эксплуатации, знание которых, поможет сохранить производительность аналога на должном уровне. Большинство разделов сайта посвящено этим и многим другим важным моментам.
19.12.1 Зеркало заднего вида
Зеркало заднего вида 1. ВИНТ РЕГУЛИРОВКИ ЗЕРКАЛА (3 мм) 2. ВИНТ КРЕПЛЕНИЯ ЗЕРКАЛА (2 мм) Зеркало заднего вида устанавливается на кронштейн, который закреплен на ветровое стекло. Кронштейн, приклеенный к стеклу поливинилбутиловым клеем, поставляется вместе с ветровым стеклом. Вет.
19.12.2 Регулировка зеркала заднего вида
Зеркало заднего вида имеет двухшарнирное крепление. Кронштейн закреплен простым шарниром на основании, приклеенном к ветровому стеклу. Этот шарнир позволяет регулировать продольное положение зеркала и фиксируется винтом. Само зеркало соединено с кронштейном шаровым шарниром. Для того чтобы отре.
19.12.3 Монтаж кронштейна зеркала заднего вида
Зеркало заднего вида 1. ВИНТ РЕГУЛИРОВКИ ЗЕРКАЛА (3 мм) 2. ВИНТ КРЕПЛЕНИЯ ЗЕРКАЛА (2 мм) Разметка ветрового стекла для монтажа кронштейна зеркала заднего вида (начало) А. РАЗМЕР A РАВЕН 110 ММ (ОТ ВЕРХНЕЙ КРОМКИ СТЕКЛА ДО НИЖНЕЙ КРОМКИ КРОНШТЕЙНА ЗЕРКАЛА) Разметка.
Зеркало заднего вида
1. ВИНТ РЕГУЛИРОВКИ ЗЕРКАЛА (3 мм)
2. ВИНТ КРЕПЛЕНИЯ ЗЕРКАЛА (2 мм)
Зеркало заднего вида устанавливается на кронштейн, который закреплен на ветровое стекло. Кронштейн, приклеенный к стеклу поливинилбутиловым клеем, поставляется вместе с ветровым стеклом.
Ветровые стекла, поставляемые в качестве запасных частей, также укомплектованы кронштейном зеркала заднего вида. Для установки кронштейна необходимы следующие материалы и инструменты:
– клей марки Lоctite;
– кронштейн зеркала заднего вида;
– карандаш-стеклограф или мелок;
– спирт для промывки;
– чистое бумажное полотенце;
– тонкозернистая шкурка (номер С20-360);
– новая зубочистка;
– гаечные ключи на 2 мм и 3 мм.
Разметка ветрового стекла для монтажа кронштейна зеркала заднего вида (начало)
А. РАЗМЕР A РАВЕН 110 ММ (ОТ ВЕРХНЕЙ КРОМКИ СТЕКЛА ДО НИЖНЕЙ КРОМКИ КРОНШТЕЙНА ЗЕРКАЛА)
Разметка ветрового стекла для монтажа кронштейна зеркала заднего вида (окончание)
1. КАРАНДАШ-СТЕКЛОГРАФ ИЛИ МЕЛОК
2. ЛИНИИ РАЗМЕТКИ НА НАРУЖНОЙ ПОВЕРХНОСТИ ВЕТРОВОГО СТЕКЛА. ПОЛОЖЕНИЕ КРОНШТЕЙНА ЗЕРКАЛА
3. КРУГОВАЯ ЛИНИЯ НА НАРУЖНОЙ ПОВЕРХНОСТИ СТЕКЛА, ОГРАНИЧИВАЮЩАЯ ЗОНУ ОЧИСТКИ СТЕКЛА
4. ЦЕНТРАЛЬНАЯ ЛИНИЯ
|
Установить или присоединить
|
Регулировка зеркала заднего вида
Зеркало заднего вида имеет двухшарнирное крепление. Кронштейн закреплен простым шарниром на основании, приклеенном к ветровому стеклу. Этот шарнир позволяет регулировать продольное положение зеркала и фиксируется винтом. Само зеркало соединено с кронштейном шаровым шарниром. Для того чтобы отрегулировать продольное положение зеркала, необходимо предварительно отпустить винт, расположенный справа от кронштейна и фиксирующий шарнир. Для этого следует воспользоваться гаечным ключом на 3 мм. Отрегулировать положение зеркала и затянуть винт фиксации шарнира.
