Как понизить вибрацию на ниве
Лада 4×4 3D НИВА 1700 › Бортжурнал › Борьба с вибрацией
Нива славится своей вибрацией, я конечно победил ее, но это было долго и методом проб и ошибок.
Несколько людей у меня уже спрашивали мол что и как, и я решил сваять небольшой пост на эту тему.
Началось все с того, что я готовил ниву к поездке из Орска в Екатеринбург, дело дошло до пробного выезда по трассе и тут стало ясно что с такой вибрацией на скорости 90 я далеко не уеду, попытки отцентровать раздатку ничего не дали, но высянили, что фланец шруса был раскручен а одна шпилька срезана. было приянто рещение в срочном порядке перебирать этот узел. В итоге я поставил бублик и резинометаллическую втулку от шевроле нивы и новый шрус. Результата никакого это не дало, но доехать до Екатеринбурга я уже бы смог.
Так началась долгая история борьбы с вибрацией.
По приезду в Екатеринбург решили рвануть в деревню, там я залез под машину и увидел, что бублик имеет излом при вращении, то есть валы раздатки и коробки не на одной оси, путем подпиливания родных подущек и подкладки шайб я добился некоторого результата, но это все была фигня.

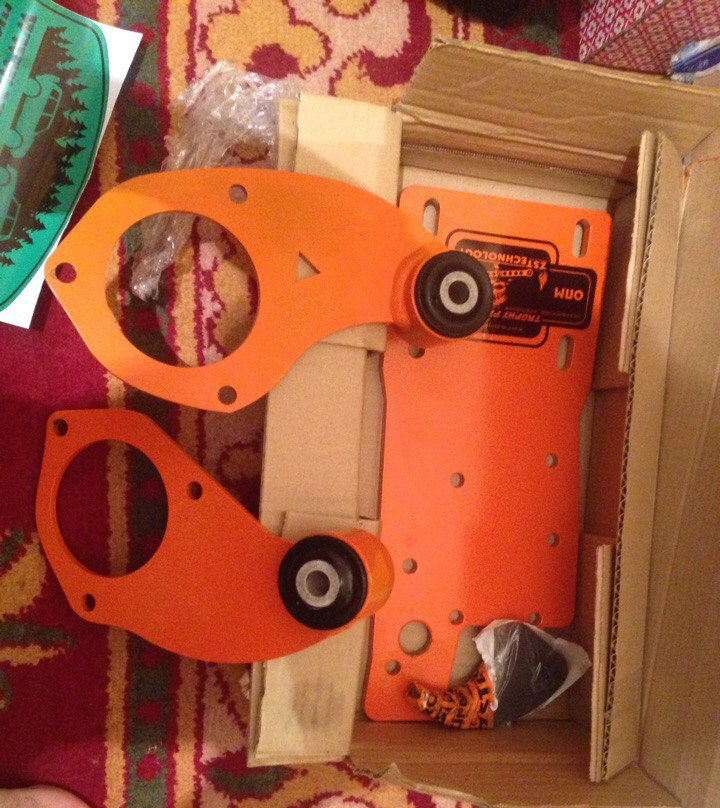

Я решил установить подрамник и обновить все опоры раздатки и коробки. Подрамник я сделал временный на болтах, и это мне дало то, что я смог выставить валы на одной оси. Подушки раздатки я поставил от 21214 доработав их.( В выделенных красным местах внутри я выбрал резину).
После этого вибраций стало значительно меньше, их интенсивность уменьшилась, но до идеала еще было далеко. Последнее, что оставалось на данном этапе это замена карданов, я заказал шрусовые карданы СИМ, после их установки стало совсем хорошо в машине, но мелкая дрож на 5 передаче еще была.
Но я решил остановится пока если бы ни косяк с коробкой. У меня стала вылетать 3 передача( есть запись в бж), во время сборки я решил поменять вертолет шруса на новый и как выяснилось не зря, у старого лопасти были не в плоскости, а выгнуты.
После этого я не узнал свою ниву, вибрации были уже толлько от мотора после 3000 об/мин. Для этого у меня уже тоже есть решение — отвязка переднего моста и установка на двигатель опор от ВАЗ 2107( они мягче).
В трансмиссии в Основном вибрации вызывают кривой промвал и карданы.
Промвал проверяется в нейтральном положении раздатки при включенной первой передаче. Ручки раздатки не должны сильно гулять. ( получается кривой промвал вращается не по оси и начинает дергать раздатку в разные стороны).
А карданы как правило выдают вибрацию уже на скорости в виде резрнирующих- пульсирующих вибраций( это ни с чем не спутать).
На ниво группе ругали меня мол мой промвал (самосборный) не отбалансирован, я бы отбалансировал если бы была возможность, но не забывайте, что все эти балансировки говно пустая трата денег и времени если сам вал кривой.
Поэтому в первую очередь надо сделать вал правильной геометрии, а потом уже на ваше усмотрение- я не балансировал и все хорошо ездит.
Поиск причины и устранение вибрации на автомобиле Лада Нива 4×4
Запоминаем скорость автомобиля и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки.
На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем двигатель. Устанавливаем число оборотов коленчатого вала, соответствующее скорости автомобиля, при которой возникали вибрации. Если вибрация сохраняется, проверяем состояние и крепление опор силового агрегата.
Если вибраций не обнаружено, повторяем предыдущее испытание, включив прямую передачу в коробке передач. Если на этот раз вибрация проявилась, неисправен промежуточный вал (ослабло крепление фланцев, заедание шарнира, трещины эластичной муфты и т.п.).
Если вибраций нет, разгоняем автомобиль чуть выше отмеченной скорости и переводим рычаги коробки передач и раздаточной коробки в нейтральное положение. Причины вибрации в этом случае – дисбаланс межосевого дифференциала, переднего или заднего карданных валов, заедание их шарниров.

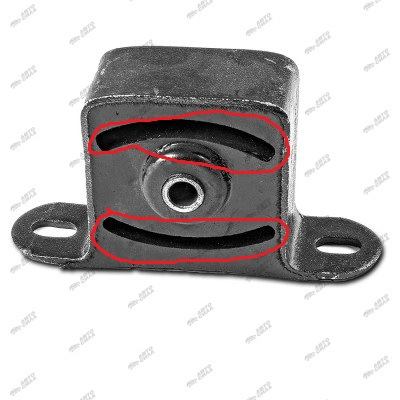

Также проверяем крепление раздаточной коробки к кузову: состояние резинометаллических опор (разрывы и отслоения резины недопустимы), затяжку гаек, отсутствие усталостных трещин на кузове.
Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов). Устанавливаем раздаточную коробку на автомобиль, не затягивая до конца гайки крепления кронштейнов ее подвески. Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу). Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку вперед (на величину зазора между фланцами). Окончательно затягиваем гайки крепления опор раздаточной коробки.
Наиболее распространённые причины и алгоритм поиска вибрации
Примечание:
Данный метериал представляет из себя выдержки из бесед в рабочем чате инженеров АвтоВАЗа и механиков дилерских автоцентров.
Приветствую!
Новый автомобиль вибрация сильная при 40-50 км/ч. Заменили фланец, промвал, раздатку. В итоге остались вибрирующие рычаги раздаточной коробки. Центровка (3100.25100.20529) не оказывает влияния, как и снятый передний кардан. Есть дельная информация по борьбе с вибрацией?
2. Перемонтаж промвала на 120+120 градусов. Замена промвала.
3. Оценка биения фланцев КПП и РК (при биении фланцев производится их перемонтаж с затяжкой на регламентированный момент и/или их замена). Оценка биения валов КПП и РК (очень-очень редкое проявление), пробная замена узла.
2. Проверка биения колёс на подъёмнике
3. Проверить состояние подушек крепления двигателя, КПП, РК.
4.Запустить двигатель, перевести РК в нейтральную передачу, включить четвертую передачу КПП, поднять обороты до 1800-2500.
5. Проверка пром. вала на закусывание
6. Проверка фланца 2107-1701238 КПП на биение (0.2мм)
7. Проверка вторичного вала КПП на биение (0,15)
8. Поочередное отсоединяем карданные валы. Проверка на подъемнике при включенной блокировке РК, повышенная передача РК, 3-4 передача КПП, 1800-2500 оборотов двигателя
9. Отцентрировать РК по методике. Выставляем автомобиль на подъемник, ослабляем крепления подушек двигателя, крепления КПП и РК. Включить повышенную передачу РК, разогнать до скорости 60-80кмч, перевести КПП в нейтральную передачу, дождаться самостоятельной остановки вращения колес, при работающем двигателе затянуть все крепления
10. Заменить провал, повторить пункт 8 (без ослабления крепления двигателя)
11. Заменить КПП и повторить пункт 8 (без ослабления двигателя).
Добрый день, автомобиль 4х4 дата выпуска 06.2020г.. проявление вибрации наибольшее при разгоне на скорости 30-40км\ч и при движении на скорости от 100 км\ч до 110км\ч. удалось «вылечить» заменой фланцев КР 2шт. и фланцем КПП (вторичного вала). Биение фланцев составляло: верхний фланец (0,4мм), фланец переднего кардана 0,6мм. биения валов было в пределах 0,1мм.
Приветствую!
Мы, после всех танцев с бубном, выполнив все рекомендации, победили вибрацию путем установки подушек раздатки от Нива Шевроле 21214 1801012 02, отбалансировали и всё, проблема ушла.
Важное замечание:
Исключение (уменьшение) количества регулировочных пластин под опорами раздаточной коробки, должно помочь при устранении вибрации.
Но данный способ (поднятие РК вверх) может повлечь проявление контакта чехла ШРУСа переднего КВ о ребро поперечины подвески двигателя. Безопасный зазор должен составлять не менее 7мм.
Видео
Лада 4×4 3D Nivasique › Бортжурнал › Борьба с шумом и вибрациями.
То, что раздаточная коробка на Ниве агрегат с весьма незаурядными музыкальными способностями, которые она еще и не любит скрывать — факт давно известный абсолютно всем, даже тем, кто с Нивой то и не сталкивался особо.
Моя, как бы это не было удивительно — не исключение. Причем, создавалось ощущение, что он даже зависит от настроения автомобиля — громче, тише, на разных скоростях, но был. Классно конечно, можно ехать и представлять, что едешь на авто со спортивной КПП, но нет, все таки машина на каждый день. Некоторые операции делали трансмиссию тише, а именно замена задней крышки раздатки на н/о с двухрядным подшипником, замена промвала и заднего кардана на ШРУСвой. Да, становилось тише, но потом либо я привыкал, либо она реально опять становилась громче :D. В последнее время стала появляться еще и лишняя вибрация, которой до этого не было. Решил сделать то, что сделать хотел давно, но откладывал — поменять опору КПП (она же «3-я опора двигателя» по каталогам) и опоры раздатки, т.к. резинки уже были немного в трещинах — не порядок. Был совершен визит в широко известный в узких кругах московский магазин и закуплены следующие запчасти.
А именно:
— Опоры РК БРТ, 2 шт.
— Опоры ДВС 2 шт.
— Опора ДВС 3-я под 5 ст. КПП
— Немного гофрированной трубки и клипс для наведения фен-шуя в салоне и душевного спокойствия
— «Антилист» на воздухозаборник отопителя
— Регулировочные проставки под опоры РК толщиной 3 мм и 1 мм
Иии… Тихие рычаги РК + пружинки на штоки данных рычагов. Читал много статей по поводу данных доработок, но везде были противоречивые отзывы. Кто ставит подрамники, кто 3 опору раздатки. Я решил пока что обойтись малой кровью и поменять рычаги. Чем черт не шутит, как говорится.
Все про все вышло 5800 вечнодеревянных.
Итак, выходной день, совершаю крестовый поход в гараж.
Ну а дальше — процесс пошел.
Для замены шрусов я предпочитаю откручивать обе шаровых опоры. Знаю, многие откручивают только одну и извлекают шрус так, но у меня так не получилось. Да и открутить 3 болта, которые перед этим уже собрал на графитовую смазку — проблемы не составляет.
И нашему взору предстает вот такой товарищ.
Ну а дальше все просто — откручиваются три гайки на корпусе переднего редуктора и шрус извлекается. К слову, подшипник редуктора на заводской привод налез так, как он и должен это делать. Не провалился, но и к помощи кувалдометра для его установки тоже прибегать не пришлось. С «незаводскими» шрусами у меня были именно такие ситуации. Чистим крышку, меняем сальник и собираем все в обратной последовательности. Лично я крышки редуктора сажаю на герметик — негативных последствий это не оказывало. Меняю масло в переднем редукторе, регулирую ступичный и гордый собой ухожу на заслуженный отдых. А, нет, еще заменил опору КПП. В общем то — там ничего сложного, но все неудобно. И болты откручивать, и вытаскивать/втаскивать опору. Придется немного поиграться высотой домкрата, подставленного под КПП что бы все поставить, но все решаемо. А если не полениться и открутить передний кардан от раздатки — вообще элементарно.
День 2.
На повестке дня — замена опор раздатки и рычагов. Опоры ДВС визуально внушают доверие и оставлены до более светлых времен. Каюсь, процесс по опорам раздатки не фоткал, но там вроде как все достаточно просто. Мне вообще повезло и опоры не прикипели к шпилькам раздатки, как это бывает у многих. Вся замена заняла около 20 минут. Методом научного наития под каждую опору было подложено по 4 мм пластин. Дальше — центровка. Я ее совершаю посредством расслабления опор и перевода раздатки в «нейтраль». А дальше — 4 передача и 2500-3000 оборотов. Я конечно игрался и в такие центровки:
Но по моему опыту — особой разницы нет, только по трудозатратам. Объясню, почему именно 4 мм проставок. Заметил, что на 1-2 передачах рычаги совершали возвратно-поступательные движения вперед назад. При увеличении скорости — пропадали. При одной из центровок — расслабил гайки чуть сильнее (соответственно раздатка опустилась на несколько мм вниз) — биений рычагов на 1-2 передачах нет. В этот раз подложил 4 мм — биений и правда практически нет, раздатку отцентровал, едем дальше.
А вот с заменой рычагов мне повезло гораздо меньше. За 10 лет, которые они стояли на машине — они изрядно закисли и оси из своих посадочных вылезать не хотели, на уговоры не шли.
Никакой съемник я туда приспособить не смог, места для удара молотком нет, на давление от монтировки реакции ноль, плоскогубцами прокрутить их не получилось. Да и «уши», в которых оси — силуминовые, сломать страшно. Казалось бы — патовая ситация. Но тут я замечаю, что их кронштейны все таки просто прикручены к раздатке.
Просто, да не очень просто как осказлось. Из 6 гаек — открутить «просто» можно только 3. С остальными пришлось повозиться, две из которых откручивал из под машины. Но труды были вознаграждены, кронштейны снялись. Ну а дальше — в тиски, в руки молоток и выколотка — все проходит успешно. Оси и кронштейны очищаются от окисла и грязи, смазываются, рычаги и пружинки меняются. Хочу заметить — при сборке я сначала установил на места кронштейны, и только потом рычаги — так несколько удобнее расправиться с этими 6 гайками.
Итоговый вид в салоне:
Рычаги друг другу не мешают даже при включении блокировки и пониженной, все гуд. От металла тоннелля тоже далеко, при раскачивании раздатки пониженную не выбьет. На фото, кстати, видна кулиса КПП от Газели 3302. Она длиннее штатной, встает «болт-он». Мне с ней удобнее, рычаг под рукой, за 5 тянуться не надо.
На счет того что пониженную не выбьет — проверил в полях (тяжело уже однако целину и перементы пробивать, снег слежался).
Итог касательно «Тихих рычагов»: Жалею только о том, что не поставил раньше. В машине действительно стало гораздо тише на всех скоростях (узнал, что на 1-3 немного подвывает КПП, хах). Раздатка реально замолчала, визг ушел. Осталось едва заметное подвывание, незаметное даже за тихой музыкой и остальным фоновым шумом. Машину прям не узнать, стало гораздо комфортнее, я доволен, советую.
Лада 4×4 3D 21219боевая панда раптор › Бортжурнал › Полное устранение вибраций
Тихая Нива. Хотите, верьте, хотите, нет, но это возможно. Много лет детище отечественного автопрома, первый в мире кросовер, славится своими внедорожными характеристиками. Не одно поколение любителей загородных поездок, охотников, рыболовов или людей волей судьбы познакомившихся с этим автомобилем смогли оценить его по достоинству. Малый вес, короткая база и раздатка позволяют Ниве пробираться там, где даже именитые зарубежные внедорожники типа Nissan, Toyota и Mitsubishi ложатся брюхом на грунт и беспомощно крутят колесами. Неприхотливость в обслуживании, доступность деталей и комплектующих сделали Ниву идеальным бюджетным внедорожником. И все было бы хорошо, если бы не несколько недоработок. Не смотря на вышеперечисленные плюсы у авто есть и существенные минусы, это вибрации карданов и раздатки, плохое качество заводских запчастей и отсутствие какой либо шумоизоляции. На сегодняшнее время рынок предлагает большое количество опций, внедрив которые, можно добиться положительных результатов по доработке Нивы.
Для этого предлагаем произвести в нашей мастерской следующие доработки:
1. Подрамник для РК
2. Комплект «Бархатная раздатка» для РК, синхронизатор «Синхро-Спорт» и Муфта отключения переднего моста
3. Бесшумные ручки РК
4. Карданные валы на шрусовых соединениях
5. Кронштейны отвязывания редуктора переднего моста
6. Поворотные кулаки с нерегулируемыми радиальными шариковыми подшипниками
7. Сцепление от Шевроле-Нивы
8. Шумоизоляция салона
Но не обязательно выполнять весь комплекс работ, так как это не дешево. Владелец автомобиля просто должен решить, чего он хочет добиться от автомобиля, и в каких условиях он будет эксплуатироваться. Любая из вышеперечисленных доработок способствует существенному увеличению комфорта в эксплуатации и обслуживании Нивы.
Установить подрамник для КПП и раздатки автомобиля ВАЗ 21213-214 Нива.
Это приспособление поможет устранить проблему ВАЗовского внедорожника – вибрацию раздатки.Подрамник для альтернативного крепления раздаточной коробки имеет ряд преимуществ. Монолитная рама. Снижает до минимума всевозможные вибрации и шум, разгружает пол, увеличивает возможности регулировки по осям. Является естественной защитой картера раздатки.
При испытаниях зарекомендовал себя наилучшим образом. Позволяет разгонять машину без зубодробилки и шумов до 140 км/ч и выше (если мотор позволяет). Комплект изготовлен в заводских условиях из конструкционной стали;
2. Установить комплект «Бархатная раздатка».
Двухрядные импортные подшипники и сальники, запрессованы в заднюю крышку раздатки и муфту отключения переднего моста, позволяющие устранить люфт (вибрации) и течи масла на фланцах раздатки и тем самым повысить комфорт при эксплуатации автомобиля. Муфта отключения моста добавляет еще одно положение рукоятки блокировки РК, благодаря которому Нива может стать значительно экономней в расходе топлива при движении по асфальтированным дорогам, а так же появилась возможность включения-выключения блокировки дифференциала на ходу, а синхронизатор «Синхро-Спорт» позволит нам переключать пониженую и повышеную передачи РК при движении;
3. Заменить рукоятки переключения раздатки на тюнинговые (собраны по типу рукоятки КПП). Это позволит убрать металлический зуд при работе раздатки;
Инструкция завода по определению причин вибраций трансмиссии внедорожников LADA
В ходе эксплуатации внедорожников Нива (ВАЗ 2121, 2131, 2123 или 4х4) могут появляться посторонние шумы и вибрации в работе двигателя, коробки передач (КП) или раздаточной коробки (РК). Для выявления причин этих неисправностей дилерские центры LADA пользуются рекомендациями завода, которые представлены в виде таблицы.
Рекомендации по выявлению источников вибрации в трансмиссии автомобиля ВАЗ-2121:
| № п/п | Характер проявления дефектов на автомобиле | Способ проверки на автомобиле | Источник дефекта | Способ устранения |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
| 1. | Вибрация РК при разгоне с места. Колебания рычагов переключения РК и вибрация на полу в районе передних сидений при трогании с места и разгоне на 1, 2, 3 передачах. | Проверяется при резком разгоне и трогании с места. | 1. Не отцентрированы РК и КП. | 1. Провести центровку РК и КП. |
| 2. Отсутствует центрирующая втулка в вилке эластичной муфты промежуточного вала. | 2. Заменить вилку или промвал в сборе. | |||
| 3. Значительный прогиб болтов и фланцев эластичной муфты. | 3. Заменить болты или промежуточный карданный вал в сборе. | |||
| 4. Не затянуты или повреждены опоры РК и задняя опора КП. | 4. Затянуть болты или заменить опоры. | |||
| 2. | Вибрация промежуточного карданного вала. Вибрация рычагов РК высокой частоты по направлению продольной оси автомобиля, а также на полу в районе передних сидений (чаще в диапазоне 80-100 км/час). | Проверяется на стоящем автомобиле: | 1. Повышенный дисбаланс промежуточного карданного вала. | 1. Заменить промежуточный карданный вал. |
| — при установке рычага РК в нейтральное положение на той же передаче в КП и тех же оборотах двигателя, что и в движении, вибрация должна остаться; | 2. Небольшой прогиб болтов и фланцев эластичной муфты. | 2. Заменить болты или промежуточный карданный вал. | ||
| — при установке в нейтральное положение рычагов РК и КП и тех же оборотах двигателя, что и в движении, вибрация должна исчезнуть. | 3. Биение фланца ведущего вала. | 3. Заменить фланец РК. | ||
| 4. Не выдержан зазор между центрирующим кольцом и втулкой. | 4. Заменить промежуточный карданный вал и центрирующее кольцо КП. | |||
| 3. | Вибрация двигателя. | Проверяется на стоящем автомобиле: | 1. Не затянуты или повреждены опоры двигателя. | 1. Затянуть или заменить опоры. |
| — при установке в нейтральное положение рычагов РК и КП и тех же оборотах двигателя, что и в движении, вибрация остается. | 2. Повышенные вибрации самого двигателя. | 2. Устранить неисправности двигателя. | ||
| 4. | Вибрация карданных валов привода переднего и заднего мостов. Вибрация рычагов РК высокой частоты по направлению продольной оси автомобиля, а также на полу в районе передних сидений на установившейся скорости движения (чаще в диапазоне 80-100 км/час). | Проверяется на движущемся автомобиле: | 1. Повышенный дисбаланс переднего карданного вала или биение его фланца на РК. | 1. Заменить карданный вал или фланец РК |
| — при нахождении рычагов РК и КП в нейтральном положении и той же скорости движения вибрация сохраняется. | 2. Повышенный дисбаланс заднего карданного вала или биение его на РК. | 2. Заменить карданный вал или фланец РК. | ||
| Примечание: если в большей степени вибрирует рычаг блокировки межосевого дифференциала, то наиболее вероятна вибрация от карданного вала привода переднего моста, а если рычаг переключения фланца передач – то от карданного вала привода заднего моста. | 3. Дисбаланс межосевого дифференциала. | 3. Заменить межосевой дифференциал. | ||
| 5. | Шум в трансмиссии при движении «внакат». Шум (типа «хр-хр») в трансмиссии автомобиля при сбросе оборотов двигателя (в переходном режиме или накате) от скорости 100 км/час. | Разогнать автомобиль до скорости 100 км/час, сбросить обороты двигателя, не выключая сцепления, повторить с рычагом переключения передач КП в нейтральном положении до появления шума (усиливается при включении блокировки дифференциала). | Неточность установки (центровки) РК в горизонтальной плоскости. | Провести центровку РК и КП в горизонтальной плоскости. |
| 6. | Шум двигателя. Повышенный шум (гул), передаваемый в салон, при наборе оборотов двигателя от 3000-4500 об/мин. | Проявляется на стоящем автомобиле при положении рычага переключения передач КП в нейтральном положении и увеличении оборотов двигателя от 3000-4500 об/мин. | Жесткая задняя опора двигателя. | Заменить заднюю опору двигателя. |
А вы с талкивались с подобными проблемами в работе двигателя и трансмиссии на внедорожниках LADA?
