Как правильно натянуть ремень грм на дэу нексия 16 клапанов
Замена ремня ГРМ на Дэу Нексия 16 клапанной своими руками
Эффективность работы двигателя внутреннего сгорания во многом зависит от правильной работы механизма газораспределения фаз. Это возложено на механизм привода ГРМ в головке блока цилиндров. Дэу Нексия 16 клапанная в приводе механизма клапанов использует зубчатый ремень, который требует особого внимания в процессе эксплуатации машины, своевременное, качественное обслуживание, замену после определённого пробега.
О двигателе
Увеличение числа клапанов потребовалось для улучшения наполняемости цилиндров горючей смесью, эффективного отвода отработанных газов из рабочей зоны. Использование электронной системы управления двигателем, инжектор в системе питания позволили снизить потребление топлива, улучшить динамические показатели автомобиля. Блок цилиндров, коленвал, поршня применяют от предыдущей модели. Существенные изменения получила головка блока цилиндров. Использование 16 клапанов потребовало установку двух распредвалов.
Гнутся ли клапана при обрыве
Четыре клапана на один цилиндр требуют согласованности в работе всего механизма ГРМ двигателя. Когда механизм привода клапанного механизма исправен, проблем в силовом агрегате не возникает. Обрыв зубчатого ремня приводит к повреждениям почти всех клапанов в головке цилиндров. Кроме этого могут быть повреждены шатуны, направляющие втулки ГБЦ, поршня мотора. Ремонт двигателя после этого потребует больших материальных затрат.
Конструкторы пытались избавиться от такой проблемы, поршня получили выемки в головках. Должного эффекта после этого не получили, клапана по-прежнему повреждаются при выходе из строя зубчатого ремня. Чтобы избежать такие «неприятности». Следует внимательно относиться к проведению технического обслуживания мотора, использовать качественные расходные материалы.
Какой ремень приобрести
От правильного выбора комплектующих изделий мотора, зависит не только эффективность двигателя, но и срок его эксплуатации. Это в полной мере относится к выбору зубчатого ремня для двигателя Дэу Нексия. Комплект ГРМ Нексия 16 кл включает в себя не только зубчатый ремень, в него входят ролики обводные, сальники. В некоторых случаях одновременно меняют насос в системе охлаждения двигателя. После длительного пробега происходит износ шкивов на распредвалах, коленвале, которые также меняют.
Специалисты рекомендуют использовать комплекты следующих производителей:
Отдавая предпочтение тому или иному производителю, следует обратить внимание на качество предлагаемого товара. На автомобильных рынках можно купить подделку, очень похожую на фирменное изделие. Также должна насторожить стоимость изделия. Качественный товар не может иметь низкую цену. Получив некоторую экономию на запасных частях, можно потрать значительную сумму на ремонт мотора.
Процедура замены
Замена ремня ГРМ Нексия 16 клапанов операция не сложная, которую самостоятельно может выполнить опытный водитель. Специального инструмента, оборудования не потребуется, замену изношенных деталей можно выполнить в гараже. Кроме приобретения новых расходных материалов взамен изношенных, следует приготовить:
Если предвидится замена насоса в системе охлаждающей жидкости, тогда кроме помпы следует приобрести антифриз для доливки. Процесс замены начинают в моторном отсеке. Снимают корпус воздушного фильтра вместе с подводящим патрубком. Следующим шагом будет снятие шкива насоса гидроусилителя руля, необходимо вывернуть три крепёжных винта на «12».
Далее отворачивают винты крепления защитной крышки механизма ГРМ, снимают её с мотора. Также следует ослабить крепление генератора, после чего снимают приводной ремень. Отворачивают две гайки подушки двигателя, поднимают мотор через прокладку домкратом. Далее порядок действий будет таким:
Установка нового ремня производится в обратном порядке. Перед этим проверяют техническое состояние насоса охлаждающей жидкости, если он вызывает сомнения, его меняют. Проверяют установочные метки, далее одевают новую запасную часть.
Установочные метки
Правильность фаз газораспределения обеспечивается правильным положением установочных меток. Они имеются на шкивах распредвалов, коленвала, блоке цилиндров.
Риски шкивов распредвалов должны располагаться строго напротив, по центру в горизонтальном положении, на той стороне, где шкивы почти соприкасаются.
Риска шкива коленвала должна расположиться против метки на блоке.
После установки новых запасных частей коленвал проворачивают на два оборота, после этого снова проверяют положение установочных меток, которые должны совпадать.
Натяжение
Силовой агрегат этой модели обеспечивает натяжение приводного зубчатого ремня механизма ГРМ поворотом насоса в системе охлаждения двигателя. Специальным ключом помпу поворачивают, обеспечивают нужное натяжение приводного ремня. Если помпу не меняют, натяжение осуществляется с помощью ролика. Его поворачивают до тех пор, пока метки на корпусе ролика не совпадут.
Сроки замены
Инструкция по эксплуатации этого автомобиля рекомендует производить изношенные детали привода ГРМ при пробеге не более 60 тыс. км. Однако в некоторых случаях этот пробег может быть несколько иным. Он пробег зависит от условий эксплуатации машины, стиля вождения, качества используемых запасных частей. Специалисты рекомендуют проверять состояние деталей привода механизма ГРМ при каждом проведении технического состояния. Особенно вредит наличие в рабочей зоне привода ГРМ технических жидкостей. Наиболее оптимальный пробег до замены 50 тыс. км.
Как поменять и натянуть ремень ГРМ на Daewoo Nexia 16 и 8 клапанов
Работа газораспределительного механизма важна для двигателя любого транспортного средства. Проблемы в функционировании этого узла приведут к серьезным неисправностям автомобиля. Одним из основных элементов устройства является ремешок. Как производится замена ремня ГРМ Дэу Нексия 16 клапанов и как часто это необходимо делать, мы расскажем в этой статье.
Зачем нужен ремень ГРМ?
Как часто необходимо менять?
Чем грозит несвоевременная замена?
Как заменить ремень своими руками?
Снятие старого ремня
Установка и натяжка
Видео «Инструкция по замене ремешка и помпы в Нексии»
Комментарии и Отзывы
Зачем нужен ремень ГРМ?
Ремешок газораспределительного механизма в автомобиле Дэу Нексия 16 клапанов представляет собой изделие, выполненное из резины, в виде обода замкнутого типа. Внутри ремня расположены специальные зубчики, предназначенные для обеспечения оптимального сцепления валов и предотвращения проскальзывания изделия. В Дэу Нексия 16 клапанов этот элемент используется для синхронизации распределительного и коленчатого валов. Благодаря ему обеспечивается правильная работа водяного насоса. Видео о смене, опубликованое каналом Иван Готенко, представлено ниже.
Как часто необходимо менять?
Многим автовладельцам Daewoo Nexia 109 16v интересно, через сколько и когда менять ремешок. По техническому регламенту производитель рекомендует выполнять замену ремня ГРМ каждые 60 тысяч километров пробега либо по прошествии четырех лет эксплуатации. Если автомобиль используется в жестких условиях, к примеру, в такси, то изделие следует менять каждые 40-50 тыс. км.
Симптомы износа
О необходимости замены ремня ГРМ в автомобиле Дэу Нексия 16 клапанов сообщат такие признаки:
Для проверки работоспособности ремня ГРМ необходимо произвести его визуальную диагностику. Снимите кожух с газораспределительного механизма и осмотрите ремешок. Если на нем имеются следы повреждений в виде трещин или других дефектов, то скоро изделие может оборваться. На боковых частях ремня появились нити — результат расслоений структуры детали. При таком дефекте ресурс эксплуатации устройства будет низким. В критических случаях может отпасть один или несколько зубчиков на внутренней стороне ремня, что приведет к его проскальзыванию и обрыву. Автор видео о замене ремешка ГРМ — GRAM Позитива всем добра.
Чем грозит несвоевременная замена?
Если нарушаются сроки смены ремня ГРМ в Дэу Нексия 16 клапанов, это грозит серьезными последствиями для транспортного средства. При критическом износе ремешок оборвется. В итоге распределительный вал остановится, а коленчатый продолжит работать. Во время его движения поршень начнет стучать по клапанам, из-за чего они могут погнуться. Автовладельцу придется выполнять капитальный ремонт двигателя либо менять мотор. Причем последствия будут более неприятными для 8-клапанного агрегата. Сами клапаны придется менять.
Для предотвращения таких проблем необходимо постоянно следить за состоянием ремешка. Обрыв изделия обычно связан с его естественным износом. В ходе длительной эксплуатации ремень теряет свою упругость, его структура расслаивается, на нем появляются трещины. Возможен обрыв ремешка при заклинивании помпы либо натяжного ролика. Иногда он рвется из-за неработоспособности распределительного вала.
Как заменить ремень своими руками?
Смена ремешка ГРМ на Дэу Нексия 16 клапанная осуществляется специалистами на СТО или самостоятельно. Выполнять работы самому на двигателе 16 кл лучше при наличии опыта. Если вы не сталкивались с такой задачей, смена может вызвать трудности. Материал о замене изделия снят и опубликован Алексеем Захаровым.
Необходимые инструменты
Если меняем изделие своими руками, то подготавливаем следующий инструмент:
Выбор ремня ГРМ
Чтобы изделие быстро не износилось, на покупке ремешка экономить нельзя. Современный рынок расходных материалов предлагает потребителям множество видов ремней ГРМ. На сегодня оптимальными вариантами для Дэу Нексия 16 клапанов являются:
Сразу учтите, дешевые ремешки обычно быстрее изнашиваются и обрываются.
Если вы решили сменить ремень газораспределительного механизма, оцените состояние роликов. При их износе и наличии повреждений на корпусе нужно менять и эти детали.
Комплект для замены ремня ГРМ на Нексии
Алгоритм действий
Ниже подробно расскажем о том, как правильно поменять изделие своими руками.
Снятие старого ремня
Чтобы сменить изделие, его надо сначала снять. Замена ремня ГРМ Дэу Нексия 16 клапанов выполняется так:
Подробно инструкция по замене изделия своими руками представлена на видео, снятом Сергеем Капитанчуком.
Установка и натяжка
Как правильно установить и натянуть изделие:
Фотогалерея
Фото по замене ремня газораспределительного механизма приведены ниже.
Видео «Инструкция по замене ремешка и помпы в Нексии»
Подробное руководство на тему, как правильно выполнить смену ремня ГРМ на автомобиле Daewoo Nexia, приведено на видео ниже (материал снят и опубликован каналом Expert R).
Процедура замены ремня ГРМ на автомобиле Дэу Нексия, с двигателем DOHC 16 клапанов, с фото и видео
Daewoo Nexia 2005 год, двигатель DOHC 16 клапанов, плановая замена ремня ГРМ после 60 000 км. пробега.
На данном моторе при обрыве зубчатого ремня привода газораспределительного механизма гнет почти все клапана, поэтому с заменой лучше не затягивать.
Необходимый инструмент
Обязательно меняем помпу потому, что ремень натягивается ею и как только мы ее тронем обязательно потечет уплотнительное кольцо. Для замены нам понадобится специальный ключ на 41. Цена его немного больше тысячи рублей, но если процедура разовая можно изготовить из металла толщиной 1мм и согнув как на фото. На один раз вполне хватит.
А так же универсальный держатель шкивов, инструмент не обязательный, но с ним удобнее.
Первым делом покупаем все необходимое: помпу, ремень, натяжной и обводной ролик.
У нексии двигатель под капотом занимает почти все пространство и это сулит нам некоторые трудности. Очень неудобно откручивать переднею опору двигателя, а ставить ее на место еще веселее. Я всегда несколько раз вспоминаю маму узбеков, которые этот двигатель так поставили.
Пошаговая инструкция
Откручиваем приемную трубу.
И воздушный фильтр с патрубками.
Снимаем все что нам мешает. Так же сливаем антифриз и снимаем верхний патрубок.
Пока не сняли ремень генератора ослабляем три болта держащих шкив гидроусилителя. Если не сделать этого сразу, то потом вы вспомните не только маму, но и папу, пытаясь застопорить шкив и сорвать болты.
Ослабляем натяжной болт генератора и сдвинув генератор к двигателю снимаем ремешок.
Подданкрачиваем машину, снимаем правое колесо и пластиковый брызговик, если он есть. Видим шкив коленвала и натяжной ролик кондиционера.
Ослабляем гайку ролика и выкручиваем по максимуму натяжной болт, после снимаем ремень кондиционера. Гайка на верхнем фото.
Откручиваем три болта на 12 шкива гидроусилителя и четыре на 10 верхней защитной крышки ремня ГРМ.
И снимаем последнею.
Поддонкрачиваем двигатель через дощечку за поддон, но только не за компрессор кондиционера.
Отворачиваем две гайки, крепящие подушку двигателя к лонжерону и два болта к опоре двигателя. С ними придется нелегко, но нас спасет карданчик. Снимаем подушку двигателя.
Выставляем верхнею мертвую точку
За болт шкива коленвала, обязательно по часовой стрелки, вращаем коленвал добиваясь совпадения меток на распредвалах.
Откручиваем шкив коленвала. Если нет специального стопора, сажаем за руль напарника, включаем пятую скорость и заставляем жать на тормоз, а сами тем временем легким движением руки откручиваем болт шкива коленвала. После того как шкив снят видим совпадение меток коленвала.
Откручиваем два болтика на 10 и не забывая про защелку слева снимаем нижнею защитную крышку ремня ГРМ.
Отворачиваем два болта крепящих насос гидроусилителя и отводим его немного в сторону. Болты вытаскивать нет необходимости.
Шестигранником ослабляем три болта держащих помпу. На фото двух невидно, но в защитной металлической защите есть два отверстия, примерно где стрелочки. На следующих фото они будут видны, когда снимется железная защита. Попадать в них шестигранником очень неудобно, но придется помучится.
Спец ключом на 41 проворачиваем помпу до ослабления ремня ГРМ и снимаем его, просовываем его между насосом ГУР и двигателем.
Выворачиваем болты шкивов распредвалов, а также обводного ролика. На фото ролик уже снят.
Снимаем шкивы и запоминаем что на распредвале впускных клапанов шкив помечен буквой «I» а выпускных буквой «Е»
Отворачиваем три болта натяжного ролика и снимаем его.
Откручиваем два болтика вверху и два внизу, один из болтов находится справа у компрессора кондиционера, фотографировать очень неудобно и снимаем металлическую защиту. Придется немного поломать голову что бы ее вытащить.
Замена помпы
Отворачиваем три болта водяного насоса те, которые спрятаны под защитой. Снимаем помпу. Под двигатель подставляем тазик, так как часть антифриза осталась в блоке и при демонтаже помпы он польется на землю.
Очищаем посадочное место и насухо его протираем. Смазываем уплотнительное кольцо помпы тонким слоем герметика и ставим ее на место. Проворачиваем ее по максимуму против часовой стрелки. Болты сильно не затягиваем поскольку ею еще натягивать ремень ГРМ. Ставим железную защиту, обводной и натяжной ролик и после этого шкивы распредвалов. Проверяем совпадение всех меток.
Ставим новый ремень ГРМ
Нисходящая ветвь ремня при установке должна быть натянута. Поэтому ремень ГРМ надеваем сначала на шкив коленвала, потом на обводной ролик, шкив распредвала выпускных клапанов и так далее.
Приступаем к натяжке. Ставим спец ключ на помпу и поворачивая ее по часовой стрелки смотрим на стрелку на натяжном ролике она должна совпасть с меткой.
Как только мы достигли желаемого результата, затягиваем болты помпы. Временно ставим шкив коленвала. Проворачиваем коленвал два оборота и проверяем совпадение всех меток и натяжку ремня ГРМ. Если все в порядке приступаем к сборке. Ставим на место все детали в порядке обратном снятию. С подушкой двигателя придется помучится, о чем я вас предупреждал в начале статьи. За это незабываемое приключение мы в очередной раз благодарим узбеков, создавших Дэу Нексию с шестнадцати клапанным мотором.
Заливаем все жидкости и заводим мотор. После нескольких минут блаженства от выполненной работы можно закрыть капот и забыть о замене ремня ГРМ еще на 60 000 километров.
Если кому интересно, то в дилерском руководстве написано, что ремень ГРМ требует замены через 64 000 километров пробега или 4 года эксплуатации, в зависимости от того что наступит раньше.
Теперь вы с легкостью сможете поменять ремень ГРМ на своей любимой Нексии, а также предложить свои услуги друзьям и прослыть среди них настоящим авто мастером.
Видео замены ремня ГРМ на Daewoo Nexia 16v 1,5
В видео показаны не все моменты, но лучшего я не нашел. Показаны метки и некоторые нюансы, посмотреть не помешает.
Удачи на дорогах. Ни гвоздя, ни жезла.
Daewoo Nexia › Бортжурнал › Замена ремня ГРМ — от теории к практике (часть 2)

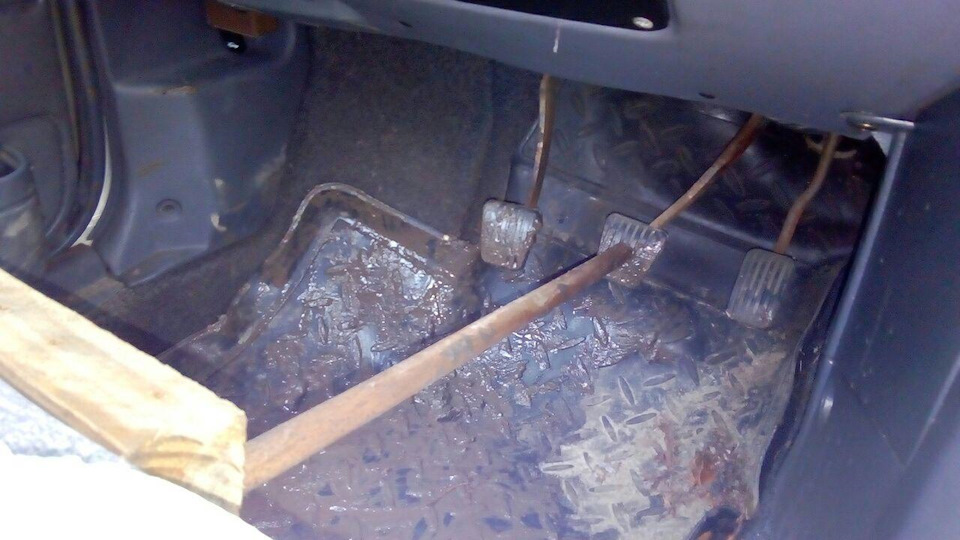

17. Откручиваем шкив коленвала. Я поставил на 5 передачу, нажал на тормоз с помощью деревянной распорки. Держателем для шкивов зафиксировал распредвал, а напарник откручивал длинным воротком шкив коленвала. Также пробовал применить способ фиксации ремнем, но у меня не получилось (способ мне кажется неплохой, но нужен подходящий ремень).
18. Смотрим на совпадение меток. У меня было смещение на два зуба в по часовой стрелке (см. изображение ниже). Я так понял, что это следствие того, что текло масло.
19. Откручиваем два болта на нижней крышке защиты [головка на 10], отсоединяем защелку слева и снимаем крышку.
20.Отворачиваем два болта крепящих насос гидроусилителя и отводим его немного в сторону.
21.Я на ремне и валах канцелярским корректором (белой краской) поставил метки, чтобы после ослабления знать, как был установлен ремень. Подставляем под помпу емкость, так как при откручивании оттуда польется жидкость.
22.Ослабляем три винта, держащих помпу [шестигранник]. Два винта удобно откручивать сверху и еще один снизу. Чтобы понимать где расположены винты, используйте новую помпу.
23. После ослабления винтов откручиваем помпу ключом на 41. Смотрим на метки и на натяжку ремня. Ремень ГРМ должен ослабнуть и его легко можно будет снять. Для того чтобы вытащить ремень, его необходимо просунуть между насосом ГУР и двигателем.
24. Делаем осмотр старого ремня. Я так понял у меня он был в неплохом состоянии, но проблема в том, что все было залито маслом: ролики, ремень, шкив, внутренние и внешние части крышек. К тому же метки были не верно выставлены. Единственные показатель износа ремня у меня — это стертая надпись сверху.
25. Выкручиваем болты распредвалов. Для этого я удерживал шкив от проворачивания специальным ключом, а напарник откручивал болт. Когда я снял шкивы то обнаружил то, что оба сальника текли и соответственно залили ниже себя все маслом.
26. Откручиваем три болта на натяжном ролике и демонтируем его.
27. Откручиваем винт обводного ролика и снимаем его.
28. Руками стягиваем шкив распределительного вала.

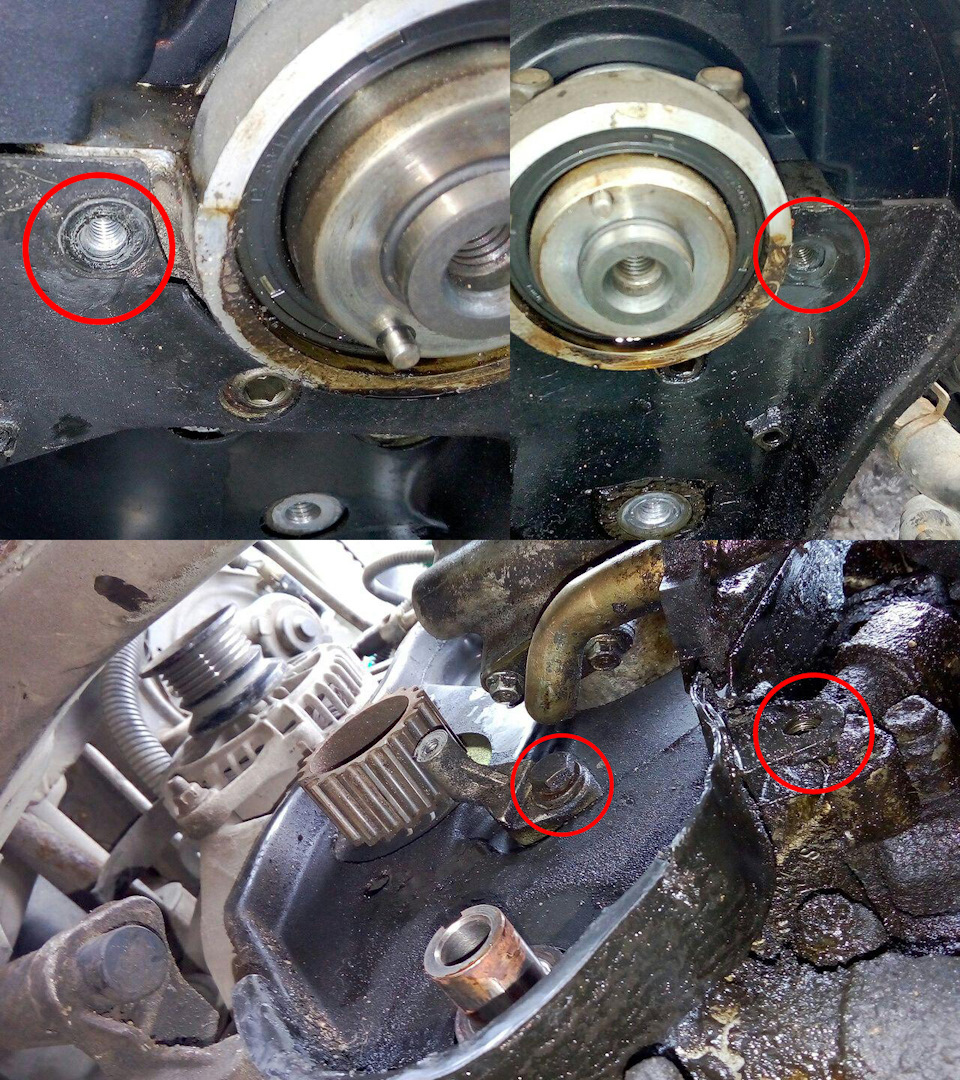

29. Теперь необходимо снять заднюю защитную крышку. Она крепиться на 4 винтах. Вытащить ее — это очередной квест (головоломка).
30. Полностью откручиваем 3 винта помпы и вытаскиваем ее. Разборка почти завершена.
31. Очищаем все сторону двигателя, крышки, детали от масла и грязи. Для этого я использовал очиститель карбюратора, кисточки, тряпки. Для начала слой масла с грязью аккуратно счищается, например, отверткой. После этого сбрызгиваем очистителем и кистью вычищаем все труднодоступные места. Снова распыляем очиститель и смываем остатки грязи, также используем тряпки и губки для удаления грязи.
32. Меняем сальники на распредвалах и коленвале.
Проверка сальников:
33. Протираем насухо место установки помпы. Смазываем уплотнительную резинку фери и устанавливаем помпу в посадочное место. Наживляем три винта (не затягиваем), которыми она крепиться. Проворачиваем ее по максимуму против часовой стрелки.
34. Устанавливаем заднюю защитную крышку, а также натяжной и обводной ролики.
35. Устанавливаем шкивы распредвалов и коленчатого вала.
36. Проверяем совпадение всех меток.
Дополню советом от Sava-Lg :
“При манипуляциях со шкивами распредвалов — откручивании и затяжке, желательно убрать поршни от клапанов, то есть провернуть коленвал так, чтобы метка-стрелка, на шестерне коленвала, смотрела на 3 или 9 часов. При выставлении нижней метки на шестерне коленвала, возможно не идеальное совпадение с вырезом на кожухе и стрелка может «смотреть» слегка в сторону, по часовой стрелке — это нормально.”
У меня метки на распредвалах стояли верно, а вот на коленвале было смещение, поэтому я докрутил его немного по часовой стрелке до совмещения меток.
37. Накидываем ремень, начиная с коленвала, замет обводной ролик, распредвалы, натяжной ролик и помпа.
38. Натягиваем ремень. Для этого крутим помпу по часовой стрелки и следим за совпадением меток на натяжном ролике.
Еще один комментарий от Sava-Lg :
“После совпадения меток на натяжном ролике и окончательной затяжке помпы, метки ролика могут «уходить» в меньшую сторону, поэтому подвижную стрелку ролика можно сделать не тютелька в тютельку с эталонной, а слегка выше.”
39. Затягиваем все винты помпы.
40. После установки прокручиваем аккуратно распредвал по часовой стрелке. Делаем два оборота и проверяем совпадение меток и указатель на натяжном ролике. Я так понял указатель может немного играть, но ниже метки уходить он не должен.
41. Если после двух полных оборотов метки на распредвалах и коленвале установлены верно и не смещаются, то все сделано верно.
42. Собираем все в обратной последовательности. Для затяжки некоторых винтов пригодится динамоключ для правильного усилия, но я действовал без него.
43. После сборки заливаем новый антифриз. Я для начала промыл еще раз систему несколько раз дистиллированной водой, а затем залил новый, красивый антифриз.
44. Заводим мотор и слушаем, как работает двигатель. Я очень волновался перед запуском, но все прошло успешно, хотя ремень генератора у меня издавал некоторое время визжащий звук.
Все работает отлично и, мне кажется, лучше чем было до замены, особенно на первой передаче заметно.
Хочу выразить благодарность всем, кто читает посты и пишет комментарии, особенно это важно, когда возникают какие-то проблемы и непонятки.
Что касается замены ремня, то дело ответственное и требует хорошей теоретической подготовки. С другой стороны «глаза боятся, а руки делают». Поэтому ставьте цели, работайте и выполняйте их. А если что-то непонятно, то обращайтесь за советами к специалистам в теме.
