Как выставить метки на ниве 2121 карбюратор
Лада 4×4 5D жена говорит ТРАКТОР › Бортжурнал › Момент зажигания, не все так просто.
Данная запись в моем Б/Ж, слегка подзадержалась с выходом в свет.
Итак, что может быть сложного в установке момента зажигания на карбюраторной классике (или ниве), да впринципе ничего
и крути трамблер.Это при условии, полностью стокового двигателя и навесного оборудования.А если шкивы, установлены с мотора 2123

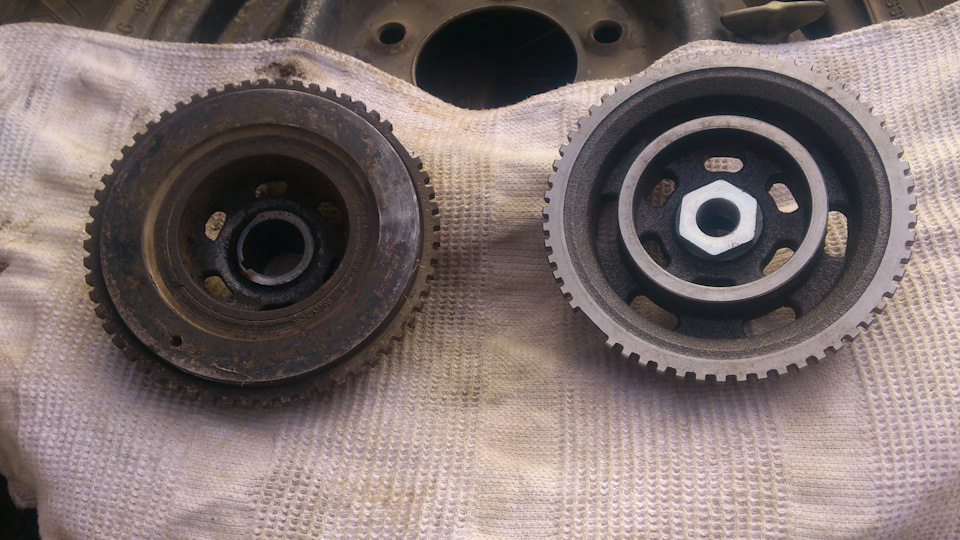

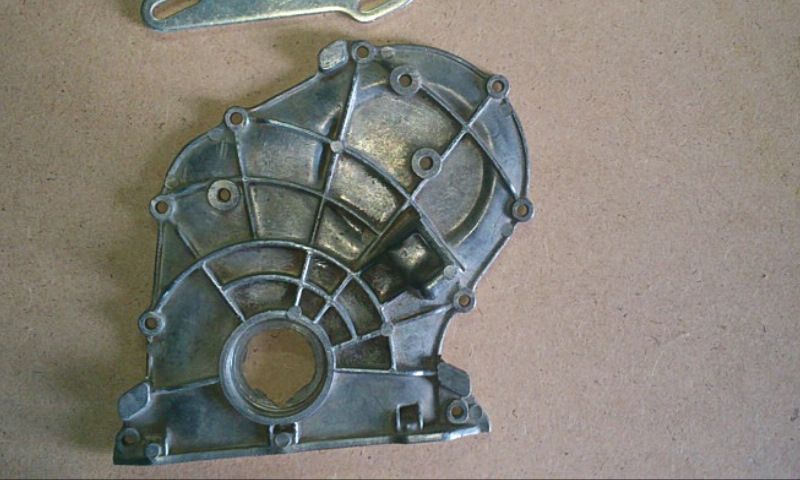

И передняя крышка (прозапас), тоже от него
То уже не все так просто.
С меткой ВМТ, впринципе все понятно

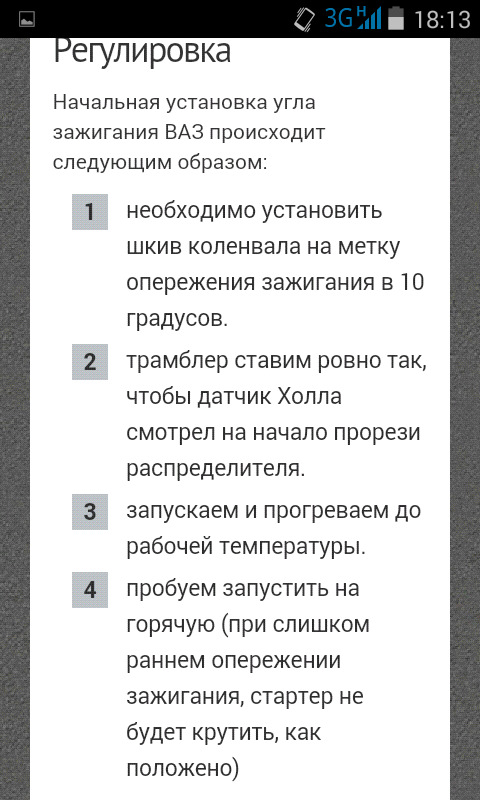

В случае с моей передней крышкой, подходит, первый способ.
На шкивах, есть метки и для первого
Способа
И для второго
.
Но это, напомню ВМТ, а где же взять метки 5′, 10′, а мне для езды на газу, так вообще надо примерно 15′.
Начал думать.
И придумал
При помощи циркуля и транспортира, нарисовал диск.Так как, кроме прилива под датчик положения коленвала, других ориентиров нет, то и метки опережения, нарисовал на диске.А какая разница, л бо на передней крышке делать метки левее ВМТ, либо на шкиве, правее.
Нужный мне сектор, относительно метки ВМТ.
С помощью экспроприированного, у жены белого лака для ногтей, на зубчатом венце шкива, поставил метку 15′
Красная и рядом белая, это ВМТ, вторая белая 15′.
Для проверки момента, взял у товарисча стробоскоп
Для контроля, на приливе под ДПК, сделал лаком, черточки.
Спомощью такого способа, выставил момент зажигания, под газ, но не наглаз.
Даже снял небольшое видео, правда немного корявое, но какое есть.
Как выставить зажигание на ваз 21213 карбюратор своими руками
Снимаем крышку с датчика-распределителя.
На фланце корпуса датчика-распределителя и блоке цилиндров наносим метку.
Помечаем на корпусе датчика-распределителя (или на крышке головки блока цилиндров) место, на которое направлен контакт ротора.
Накидным ключом «на 13» отворачиваем гайку крепления прижимной планки.
Снимаем прижимную планку.
Вынимаем датчик-распределитель из гнезда блока цилиндров
Отверткой отжимаем пружинный фиксатор разъема
…и отсоединяем разъем
Между привалочными плоскостями датчика- распределителя и блока цилиндров установлены прокладки
Устанавливаем датчик-распределитель в обратном порядке, ориентируясь по меткам.
Установка ВМТ первого цилиндра

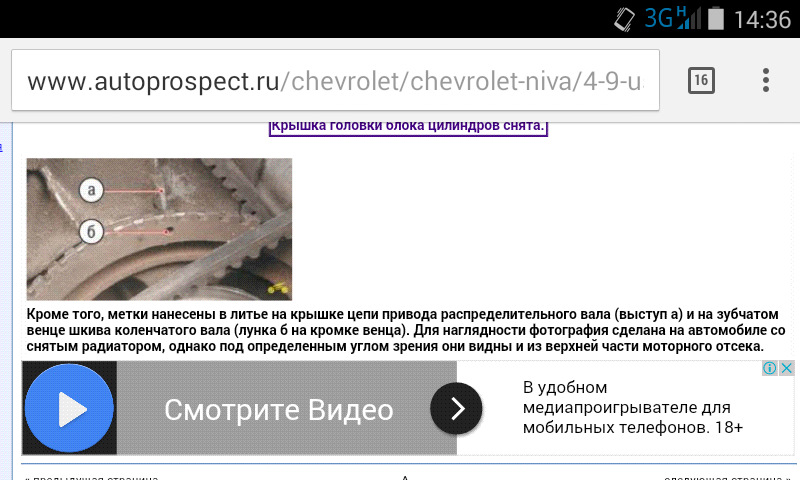

На передней крышке блока цилиндров имеются три метки в виде приливов.
Первая метка по ходу вращения шкива коленчатого вала соответствует 10° опережения зажигания, вторая – 5° и третья метка, самая длинная – 0°.
На шкиве коленчатого вала выбита метка верхней мертвой точки (ВМТ) первого цилиндра.
На торце шкива в этом месте имеется прилив
Если метка не была установлена, по каким либо причинам, то проделываем следующие операции:
— устанавливаем ВМТ первого цилиндра. Верхняя мертвая точка первого цилиндра, это положение поршня в верхней точке в такте сжатия.
Чтобы определить такт сжатия, выкручиваем свечи и в свечное отверстие первого цилиндра вставляем скрученную как пробка бумагу, можно газету.
И прокручивая за шкив коленчатого вала с помощью ключа «ловим» момент, когда наша пробка вылетит. После того как вылетит пробка, подводим более точно метку на шкиве напротив прилива.
Это и будет ВМТ первого цилиндра.
Устанавливаем ротор распределителя, так чтобы контакт распределителя был напротив контакта в крышке распределителя первого цилиндра.
Таким образом, и вставляем распределитель. Более точно отрегулировать зажигание можно с помощью стробоскопа.
Без стробоскопа, регулировку проделываем грубую регулировку, заведя мотор, и по приемистости определяем правильность установки.
Как своими руками отрегулировать зажигание на «Ниве» с карбюраторным двигателем
Неприхотливость, простота обслуживания и ремонтопригодность — это известное преимущество всех карбюраторных двигателей, которые устанавливались на автомобили семейства ВАЗ, включая весь модельный ряд «Нива». Но здесь кроется также их главный недостаток, а именно необходимость периодического проведения ручных регулировок. Например, после ремонта или при смене октанового числа используемого топлива от водителя требуется установка зажигания на автомобиле ВАЗ «Нива» (карбюратор), в то время как инжекторные системы в подобных манипуляциях не нуждаются.
Установка зажигания на Ниву устраняет проблему некорректной работы мотора
Из-за неверно установленного угла опережения зажигания мотор начинает работать некорректно, а его мощность снижается. Своевременное принятие мер по установке зажигания на ВАЗ-21213 «Нива» с карбюраторным двигателем позволяет устранить проблему. Если же вы решите выполнить все регулировки самостоятельно, то сможете ещё и сэкономить на услугах мастера. Для этого нужно лишь ознакомиться с руководством, которое приведено ниже.
Проводим регулировку своими силами
Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.
Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:
Как самостоятельно настроить зажигание на «Ниве»
Наиболее точно регулировка зажигания 21213 (карбюратор) может быть выполнена с применением стробоскопа. Однако это не единственный метод, доступный в гаражных условиях, тем более что многие автолюбители не имеют этого прибора в распоряжении и не намерены его покупать. Поэтому мы рассмотрим целых два способа установки оптимального угла опережения зажигания.
Для начала остановимся на регулировке при помощи стробоскопа. Подготовьте для предстоящей работы гаечный ключ на «13» и, собственно, сам стробоскоп. Если всё готово, можете приступать к выполнению настроечных операций, следуя пошаговой инструкции, но для начала оговоримся, что для корректной регулировки двигатель следует прогреть, а карбюратор должен быть как следует настроен. Итак, порядок действий выглядит следующим образом:
Для корректной регулировки зажигания двигатель надо прогреть
С помощью стробоскопа можно отрегулировать момент воспламенения рабочей смеси очень точно
Именно таким образом производится установка зажигания ВАЗ-21213 (карбюратор) с использование такого прибора, как стробоскоп. С его помощью вы сможет настроить момент воспламенения рабочей смеси не хуже, чем квалифицированный специалист автосервиса. Дальше мы рассмотрим вариант, не требующий применения этого прибора.
Как установить момент зажигания при помощи лампочки
Этот способ регулировки не требует покупки дополнительного оборудования и в то же время позволяет провести довольно точные настройки. Если он вам подходит, то прежде чем приступить к регулировке зажигания ВАЗ-21213 (карбюратор), подготовьте контрольную лампочку на 12 В, предварительно припаяв к её контактам по проводнику. И также вам понадобится гаечный ключ на «13» и ключ для ручного вращения коленвала. В процессе настройки придерживайтесь последовательности описанных ниже действий:
Регулировка момента зажигания по лампочке нужно проводить при выключенном двигателе
После регулировочных работ необходимо проверить работу системы зажигания Нивы в дороге
Кстати, этот метод настройки зажигания подходит для большинства отечественных транспортных средств с карбюраторным двигателем, включая автомобили семейства УАЗ.
По завершении регулировочных работ нелишним будет проверить работу системы зажигания модели 21213 в дороге. Для этого разгоните машину до скорости 50 км/ч, включите четвёртую передачу и выжмите до упора педаль акселератора. Если в этот момент вы услышите тихие детонационные звуки, значит, момент воспламенения рабочей смеси настроен как надо. Отсутствие звуков свидетельствует о позднем зажигании, а если они слишком громкие, то момент слишком ранний. В каждом из этих двух случаев вам придётся повторно провести настройку.
В этой статье описаны два самых распространённых способа установки угла опережения зажигания, но они не единственные. Например, опытные мастера способны проводить регулировку, ориентируясь на собственный слух. Однако это метод доступен только для тех, кто досконально знает, как выставить зажигание на «Ниве» 21213 (карбюратор) и выполняет подобные работы регулярно. Для простого же автолюбителя достаточно будет вооружиться приведённым выше материалом, чтобы достичь достойного результата.
