Как выставить редуктор на ниве
Регулировка переднего моста на ниве
Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.
Возможные неисправности
Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы:
• Регистрируемые постоянно;
• Фиксируемые при торможении с помощью ДВС или разгоне.
По характеру звуки могут напоминать:
• Вой (износ главной пары);
• Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора);
• Прерывистое «шаркание» (подшипника дифференциала).
Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.
Как отрегулировать передний мост на ниве
Для проведения регулировочных работ на переднем мосте заводом-изготовителем предусмотрены специальные съемники, оправки и приспособления. Однако ввиду ограниченности распространения и высокой стоимости их наличие не обязательно, хотя и желательно для экономии времени и точности настройки.
Поскольку основные детали РПМ соответствуют аналогичным элементам РЗМ, прослеживается соответствие технологических зазоров и порядка осуществления ремонтных операций.
Подготовка
Основному этапу предшествует подготовка, включающая:
1. Слив масла из РПМ через сливное отверстие;
2. Отсоединение карданного вала ключом на 13
3. Снятие привода правого колеса.
4. Демонтаж нижней шаровой опоры с левой стороны.
5. Удаление растяжки подвески.
6. Снятие редуктора с кронштейнов справа и слева, используя упор.
После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.
Регулировка ведущей шестерни
Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.
Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне.
При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).
Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.
Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.
Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.
Боковой зазор в ГП и преднатяг подшипников дифференциала
В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.
При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.
Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.
Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм.
Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.
Ремонт переднего моста видео
Chevrolet Niva Антилопа «ГНУ» › Бортжурнал › Ремонт переднего редуктора нивы шевроле, часть 2=я:Сборка и регулировка, поэтапно.
…Приступаем к сборке разобраного и продиагностированного редуктора.
Нижевыложенная информация-личный субъективный опыт, если кто-то что-то для себя найдет-буду рад…
Спец.выколоткой выбиваю наружные кольца подшипников хвостовика…
Прежде сборки и регулировки, промываю тщательно бензином внутренние полости картера, буквально проливаю до тех пор, пока все мелкие металлические частички не вымываются.высушиваю.
Теперь запрессовываем наружные кольца подшипников хвостовика.Подшипники новые, ВПЗ с металлическими сепараторами.
Сначала кольцо переднего подшипника.Чтобы не мешали шпильки, картер ставим на реечки соответствующего размера
Используем специальные оправки.Задаем кольцу правильное направление, сильно не молотим, контролируем, чтобы ровно, без перекосов кольцо заходило-оправка это показывает…
По характерному звуку понимаем, что подшипник на месте, переворачиваем картер, проверяем как запрессовалось(по пазам в картере на посадочном месте подшипника.
Теперь задний подшипник
Производим замеры, и что видим- с одной стороны 3,08 мм
Берем соответствующую шайбу и запрессовываем сальник нового образца в картер.Сальник по его металлической части слегка герметиком.
Сальник запрессован на нужную глубину
Теперь берем фланец, его поверхность, где работает сальник слегка литолом, шайбу гайку-НОВУЮ- с тефлоном и начинаем процесс затяжки и установки преднатяга подшипников ведущей шестерни.
Готово.Теперь напрессовывем подшипники дифференциала, предварительно смазав из ролики и поверхности маслом-были в загашнике бу но как новые подши переднего диффа еще с металлическими сепараторами
Пришло время «загрузить» дифференциал в картер, закрутить бугеля и произвести регулировку.
На переднем редукторе это немного муторнее, чем на заднем.С улыбкой вспоминаю, когда первый раз делал передний редуктор.Вставил дифф, затянул бугеля, а потом пытался с помощью спецключа и такой-то матери)) наживить бугельную гайку со стороны длинной правой гранаты))).
Опыт, «сын ошибок трудных» Выработал следующий алгоритм действий.
Прежде всего, смазываем посадочные повехности подшей картера маслом, берем гайки бугелей и вставляем их в резьбу.закручиваем их по резьбе рукой до коца резьбы, чтобы проверить что гайки по резьбе правильно стали.Затем равномерно откручиваем с каждой стороныдо того момента, чтобы «влез» дифференциал.
Так удобнее-чтобы дифференциал не соскальзывал с наружных колец подшипников.И дальше, пока без крышек, подкручиваем гайки до приблизительно нужного зазора в зацеплении шестерен.Потом Берем крышки, слегка маслицем где под подш место и надеваем. Прижимаем от руки к резьбе и с помощью спецключа проверяем хорошо ли крутится гайка по резьбе.
.Дальше устанавливаем шайбы, гроверы, наживляем гайки и затягиваем от руки на кило-полтора.Старые гроверы меняем на новые-старые просевшие, потерявшие свои свойства.
Проверяем спецключом как вращаются гайки, подводим приблизительно правильный зазор в зацеплении, и с затягиваем гайки моментом 6-7 кг.
Переходим к завершающему этапу-регулировке зазора в зацеплении главной пары и установке преднатяга подшипников дифференциала.Устанавливаем присособу с индикаторами на рудукторе и с помощью спецключа начинаем работу.
подводим одну гайку, отпускаем другую…выставили-есть зазор в 10 соток(Норма 0,08-0,13).Гайки от руки затянуты, только соприкасаются с кольцами подшей.Проверяем в 4-х плоскостях, за фланец проворачивая(напротив одного болта, через болт, еще через болт…)Снова проверяем.Как правило, если болты ведомой шестерни закручены равномерно, отклонений нет…Теперь устанавливаем преднатяг подшипников.В случе с передним редукторм это 0,08-0,11 мм.Следим за выставленным в ноль боковым индикатором и равноменрно с каждой стороны начинаем затяжку.ПРЕДНАТЯГ ПОДШИПНИКОВ НУЖЕН!От этого зависит долговечность работы подшипников, сохранение зазора в зацеплении.Тянем равномерно с каждой стороны.Стрелка пошла.На 4 сотках стоп, теперь с другой стороны до 8-стоп…Проверяем зазор.Бывает он уходит немного-проверяем и если что не так, то с одной стороны отпускаем, с другой затягиваем…При установленном преднатяге ведомая шестерня при покачивании когда проверяешь зазор, «Покачивается» жестче, как бы с фиксацией…Проверяем окончательно в 4 плоскостях.Готово. подбираем стопорные пластины в зависимости от того как пазы гаек стали, затягиваем.Картер алюминывый, резьба м6, не звереем))…
Вроде все.Почти.Можно еще пятно контакта проверить.Есть берлинская глазурь.Проверял раньше, потом надоело—вазовская оправка не подводила, а дефекты пары проверяем еще до сборки редуктора, хотя бывает не всегда сразу все видно визуально—была как-то пара с виду хорошая, но зазор в зацеплении с одной стороны 8 соток, с другой 25…перекручивал на другой дифф-тоже…Потом уже при внимательном рассмотрении увидел почему и выкинул пару в металлолом, зато теперь знаю…
Всем безаварийной езды!
KozakGolOta › Блог › Ремонт редуктора заднего моста ВАЗ(классика, нива, шеви-нива), часть 2-сборка и регулировка
…Итак, собираем редуктор.Подобрали подшипники хвостовика и запрессовываем наружные кольца в картер редуктора с помощью специальных оправок.Сначала-кольцо переднего подшипника
теперь переворачиваем картер- и кольцо заднего подшипника
При запрессовке если сначала задать ровное направление, то все пойдет хорошо…Опять же, со всей дури не молотим, если туго идет, проверяем нет ли перекоса…
Запрессовали, проверили как сели кольца.Теперь приступаем к основой процедуре при регулировке редуктора-подборке регулировочного кольца ведущей шестерни нужной толщины.Берем оправку А.70184, надеваем на нее внутреннее кольцо заднего подшипника, вставляем в картер, кольцо переднего, фланец, шайбу и затягиваем бушную гайку фланца моментом 1 кг.

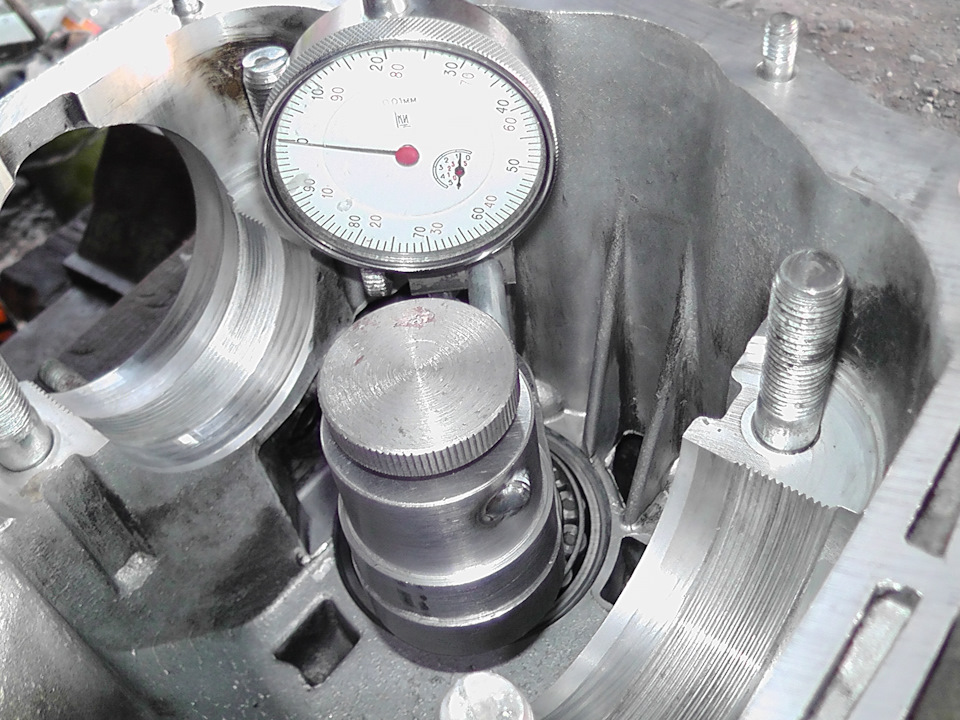

протираем поверхность оправки и фиксируем на ней А.95690 с индикатором, Выставляем индикатор на 0.
производим замеры наименьшего значения на посадочных местах подшипников дифференциала
Теперь хвостовик- в картер, распорную втулку, внутреннее кольцо переднего подшипника, маслоотражательную шайбу. Пришло время запрессовать сальник в горловину картера на нужную глубину.Сальник снаружи тонким слоем герметика, на оправку-и запрессовываем.
сальник запрессован на нужную глубину(1,7-2 мм)
Теперь поверхность фланца которая соприкасается с сальником-тонким слоем литола и одеваем фланец на хвостовик, ставим шайбу и наживляем новую гайку с тефлоном.Фиксируем фланец стопорным ключом и приступаем к затяжке гайке фланца и установке преднатяга подшипников ведущей шестерни.
Сначала тянем до того, чтобы не было люфта фланца, не спешим.контролируем этот момент…Люфта нет, теперь надо установить правильный преднатяг подшипников.В нашем случае подшипники не новые, момент сопротивления проворачиванию нужно установить в пределах 4-6 кг.Вазовского динамометра нет, но есть бечевка и безмен.Веревочку наматываем вокруг фланца.исходя из его диаметра, нам надо поймать момент в пределах 2-3 кг.
затягиваем равномерно, сначала первый болт 5 кг, потом второй напротив него, и так крест-накрест по кругу.Во второй раз уже полным моментом 10 кг.Готово
Теперь смазываем подшипники дифференциала и устанавливаем дифференциал в картер редуктора.Дальше я делаю следующее-беру гайки подшипников дифференциала и закручиваю их от руки до соприкосновения с обоймами подшипников пока без крышек
потом аккуратно откручиваю гайку с одной стороны, надеваю крышку подшипников, затягиваю ее болты(пока не очень сильно)и снова от руки закручиваю гайку до соприкосновения ее с обоймой подшипника.потом тоже самое с другой стороны.
Готово.Переходим к регулировке редуктора.Устанавливаем приспособление А.95688 с индикаторами
С другой стороны под пластину с одной лапкой
Затягиваем стопорные пластины болтиками.Все, редуктор собран и отрегулирован…
Как отрегулировать передний мост на ниве
Разборка и ремонт редуктора переднего моста
Перед снятием очищаем редуктор от грязи. Демонтированный редуктор устанавливаем на верстак.
Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.
Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала…
…и снимаем пластину.
Аналогично снимаем стопорную пластину правой крышки.
Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.
Снимаем со шпилек шайбы.
…снимаем крышку левого подшипника коробки дифференциала.
Для снятия крышки правого подшипника вворачиваем болт в отверстие крепления стопорной пластины…
…и, потянув за болт, снимаем крышку.
Вынимаем регулировочные гайки.
Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.
Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описанным в разделе Разборка редуктора заднего моста.
Извлекаем из гнезда картера редуктора сальник ведущей шестерни (см. тут).
Снимаем с хвостовика ведущей шестерни маслоотражатель.
Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.
Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.
Нанося удары молотком по выколотке, выбиваем наружное кольцо переднего подшипника…
Аналогично демонтируем наружное кольцо заднего подшипника.
При подтекании масла из-под нижней крышки картера редуктора переднего моста…
…головкой «на 10» отворачиваем восемь болтов ее крепления.
…и уплотнительную прокладку.
Проверку технического состояния деталей см. в разделе Разборка редуктора заднего моста. Кроме того, проверяем состояние подшипников корпусов внутренних шарниров приводов. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.
Новые наружные кольца подшипников ведущей шестерни запрессовываем подходящими отрезками труб.
Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным в разделе Разборка редуктора заднего моста.
Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,08–0,11 мм.
Уплотнительные прокладки крышек редуктора заменяем на новые. Перед установкой наносим на прокладки герметик.
Регулировка переднего моста на ниве
Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.
Возможные неисправности
Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы:
• Регистрируемые постоянно;
• Фиксируемые при торможении с помощью ДВС или разгоне.
По характеру звуки могут напоминать:
• Вой (износ главной пары);
• Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора);
• Прерывистое «шаркание» (подшипника дифференциала).
Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.
Как отрегулировать передний мост на ниве
Для проведения регулировочных работ на переднем мосте заводом-изготовителем предусмотрены специальные съемники, оправки и приспособления. Однако ввиду ограниченности распространения и высокой стоимости их наличие не обязательно, хотя и желательно для экономии времени и точности настройки.
Поскольку основные детали РПМ соответствуют аналогичным элементам РЗМ, прослеживается соответствие технологических зазоров и порядка осуществления ремонтных операций.
Подготовка
Основному этапу предшествует подготовка, включающая:
1. Слив масла из РПМ через сливное отверстие;
2. Отсоединение карданного вала ключом на 13
3. Снятие привода правого колеса.
4. Демонтаж нижней шаровой опоры с левой стороны.
5. Удаление растяжки подвески.
6. Снятие редуктора с кронштейнов справа и слева, используя упор.
После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.
Регулировка ведущей шестерни
Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.
Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне.
При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).
Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.
Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.
Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.
Боковой зазор в ГП и преднатяг подшипников дифференциала
В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.
При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.
Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.
Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм.
Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.
Ремонт переднего моста видео
Всё о переднем редукторе Шеви Нивы — устройство, неисправности, ремонт
Редуктор переднего моста Нивы Шевроле передает крутящий момент на передние колеса автомобиля.
Необходимое усилие передается на его от раздаточной коробки через карданный вал.
Узел снижает угловую скорость, увеличивает крутящий момент и распределяет его между колесами.
Устройство
Детали агрегата находятся в прочном металлическом корпусе, защищающем механизм от повреждений. Для смазки вращающихся частей используется трансмиссионное масло.
Усилие карданного вала, прикрученного к фланцу на хвостовике узла, передается ведущей шестерне. Далее, через сателлиты, крутящий момент распределяется между шестернями полуосей (левой и правой).
Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:
Признаки неисправности
Поломки механизма чаще всего проявляют себя в виде посторонних шумов или утечки масла. Давайте рассмотрим самые распространенные проблемы, возникающие с редуктором переднего моста, и способы их устранения.
Повышенный шум во время движения возникает в следующих случаях:
Для устранения неисправности нужно проверить уровень трансмиссионки и при необходимости долить ее.
Также следует произвести регулировку подшипников и шестерен, а также выставить правильные зазоры и моменты затяжки. Изношенные и поврежденные детали необходимо заменить.
Шум при торможении двигателем или разгоне появляется из-за ослабленной затяжки гайки фланца или неправильной регулировке подшипников и шестерен. Такая проблема устраняется регулировкой зазоров и момента затяжки.
Также шум во время разгона и торможения двигателем появляется в результате износа одного либо нескольких подшипников. Тогда их необходимо заметить.
Стук при начале движения — это следствие износа отверстий для крепления осей. Он пропадет после замены коробки дифференциала. Иногда приходится заодно менять оси шестерен.
Утечка масла — свидетельство износа манжет сальников, слабой затяжки крепления крышки картера или повреждения уплотнений. Если течь наблюдается из-под прокладки, нужно заменить ее и затянуть резьбовые соединения. Утечка трансмиссионного масла в районе хвостовика устраняется путем замены сальника.
Как поменять?
При серьезных поломках механизма имеет смысл заменить его на новый. Для этого вам понадобится новый редуктор и небольшой комплект инструментов:
Важно: замену или ремонт редуктора не удастся выполнить без подъемника, смотровой канавы либо эстакады.
Порядок работы
Для установке нового узла на место необходимо выполнить операции в обратном порядке.
Важно: после монтажа редуктора не забудьте залить в него трансмиссионное масло. Иначе вскоре придется снова менять его другим
Ремонт
Не обязательно покупать новый узел. Можно самостоятельно заменить сальники или шестерни, а затем отрегулировать механизм. Ремонтировать механизм имеет смысл, если большинство деталей не изношены. Иначе стоит переплатить и установить заведомо рабочий узел, чтобы больше не возвращаться к ремонту.
Для ремонта и регулировки редуктора переднего моста понадобятся:
Также понадобятся новые прокладки под крышки.
Видео о ремонте РПМ
Совет: замена сальника ведущей шестерни не требует полной разборки узла. Поэтому многие из перечисленных приспособлений и инструментов не понадобятся.
Регулировка
Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:
Регулировка ведущей шестерни выполняется так:
Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку.
Регулировка зазора между деталями главной пары выполняется в несколько этапов:
Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.
