Экспедиционный багажник на Ниву своими руками: чертежи, размеры, как сделать

Для поездок на дачу или занятий туризмом может потребоваться багажная система на автомобиль. Продаются готовые варианты, но они не всегда устраивают автомобилистов из-за высокой цены. Если имеется свободное время, можно сделать экспедиционный багажник на Ниву самостоятельно. Для этого потребуется сделать чертеж, подготовить материалы и инструменты. Только при соблюдении всех аспектов конструкция получится прочной, надежной и аккуратной.

Инструменты и материалы для экспедиционного багажника

Для выполнения работ на всех моделях Нивы набор инструментов одинаковый:

Для проведения работ заранее подготавливают материалы – металлопрокат соответствующих размеров. Потребуется профиль стальной 2×2 – 5 метров, сетка арматурная сечением 5 мм. Понадобятся две рамки – верхняя и нижняя, каждая размером 1700×1300 миллиметров. Другой вариант – купить по 4 прутка для самостоятельного изготовления каждой рамы.

Если на крыше нет рейлингов, нужно купить три штуки. Также необходимы стальные трубы с круглым сечением:

Можно использовать и квадратные трубы диаметром 20 мм вместо круглых. Здесь выбор зависит от предпочтений владельца авто. Если нет возможности приобрести заготовки диаметра 20 мм пригодны и 25-миллиметровые.

Формы и диаметры труб, в целом, зависят от предпочтений владельца. Главное, чтобы они не были очень тонкими

Для обработки металла и придания ему презентабельного вида необходимо купить преобразователь ржавчины. Также потребуется грунтовка и матовая краска черного оттенка. Если планируется соорудить крепеж для запасного колеса, дополнительно покупают гайку и шпильку. Для закрепления лопаты или домкрата приобретают металлические крюки.

Из чего лучше сделать багажник: алюминий или сталь?

Рекомендуется использовать сталь или алюминий. Важно учесть, что экспедиционные багажники чаще применяют для перевозки крупногабаритных предметов, например, досок или столбов для забора. Эти вещи имеют немалый вес, так что конструкция должна выдержать нагрузку.

Легкий алюминий не будет создавать высокую нагрузку на кузов и сильно увеличивать потребление топлива. Единственный недостаток материала – он не выдерживает высокие нагрузки. Сталь используют для изготовления багажных систем с высокой грузоподъемностью. Она отличается большим весом и высокой прочностью. Если машина опрокинется, стальная конструкция сможет защитить крышку от повреждений.

Сталь станет идеальным материалом для креплений. Эти элементы должны быть выполнены из высокопрочного сплава, чтобы конструкция хорошо держалась. Иначе во время поездки по бездорожью или при заносах, можно потерять багажник на полном ходу.

Пример крепежа багажника на рейлинги

Для самостоятельного изготовления лучше выбрать алюминий. Он не создает большую нагрузку на крышу и устойчив к образованию ржавчины. Необходимо подготовить трубы, из которых будет состоять каркас. Сечение не имеет значения, можно выбрать как квадратное, так и круглое.

Изначально экспедиционные багажники устанавливали, чтобы избежать повреждений автомобиля ветками деревьев. Конструкция, напоминающая корзину, способна защитить и лобовое стекло. В этом случае натягивают тросы, которые крепятся к багажнику и бамперу. Получается, что ветви отскакивают от тросов, и машина не повреждается. Поэтому для экстремальных вылазок на природу сталь подойдет.

Натянутые тросы для защиты лобового стекла от веток по бокам

Многие решают использовать экспедиционный багажник из стали, чтобы перевозить емкости с горючим. Получается, что внутренний багажник свободен, а в салоне нет запаха бензина. Но стоит помнить, что канистры достаточно тяжелые. К ним прибавляется вес металлической корзины, в итоге центр тяжести смещается. Увеличивается парусность автомобиля, возрастает вероятность ДТП при маневрировании. Машина может просто перевернуться. Кроме того, такой способ перевозки горючих веществ априори понижает безопасность передвижения.

Легкий багажник из алюминия сильно не влияет на управляемость авто, но увеличивает лобовое сопротивление. На него можно положить не очень тяжелые грузы – рюкзаки, снаряжение, инструменты, запасное колесо. Получается, что у автомобилиста всегда под рукой нужные вещи, и нет необходимости думать, как их уместить.

Размеры и чертежи экспедиционных багажников на Ниву

Экспедиционный багажник представляет собой открытую площадку с бортами. Сюда кладут предметы, которые не боятся атмосферных осадков. Но при желании вещи можно закрыть тентом от дождя. Сооружение имеет рамную конструкцию, чаще всего устанавливается на крышу авто к рейлингам. Оно может использоваться для крупногабаритных грузов, не помещающихся в штатное багажное отделение.

Пример самодельного экспедиционного багажника

Прежде чем приступить к тюнингу, необходимо составить чертеж конструкции. Важно определить размеры крыши и отметить расположение креплений на ней. При этом нужно учитывать, для какой Нивы будет изготавливаться данный элемент. Отечественные модели отличаются от тех, что собирают на заводе Шевроле. Внешние размеры багажника Нивы 2121 – 1700×1300 мм. Подходящие размеры деталей для данной модели:

Ниже мы представили несколько чертежей для самостоятельного ознакомления и разработки экспедиционного багажника на Ниву. Описанная ниже инструкция делается не по этим чертежам, но они вполне подробны и их можно также использовать:

Прежде чем делать каркас, нужно вручную произвести замеры. Желательно сделать багажник по размеру крыши и задействовать все полезное пространство. Но при этом сооружение не должно свисать по краям. При необходимости можно изменить готовую схему из интернета. Пример списка деталей для багажника с размерами приведен в таблице (сделан по чертежу №1 выше):

Таблица сделана по чертежу №1. Пошаговая инструкция ниже сделана по другим размерам.

Перед созданием конструкции водителю необходимо посмотреть руководство к автомобилю. Багажник обычно весит от 10 до 20 килограмм. Если сверху лежит 150 кг, на крышу давит еще и корзина. То есть, в сумме вес составляет 170 килограмм. Если в инструкции указано, что максимальная нагрузка на крышу – 70 кг, при превышении данного параметра она может проломиться. У Нивы 2101 грузоподъемность крыши составляет 100 кг.

Некоторые автомобилисты находят выход из ситуации и объединяют корзину с силовым каркасом машины. Но в результате ухудшается управляемость. Поэтому не стоит слишком сильно нагружать экспедиционный багажник.

Как правильно сварить каркас багажника

Для выполнения операции потребуется около 20 часов. Трубы для каркаса сваривают между собой, чтобы сформировать днище. При работе с алюминием используется аргоновая сварка. Таким же способом приваривают борта, которые можно при необходимости изготовить из металлических листов.

Аргоновая сварка алюминия

На дно желательно уложить армирующую сетку или трубки небольшого диаметра, которые будут служить ребрами жесткости. Обычно хватает трех перемычек, но лучше сделать пять. Точное количество можно определить уже на этапе сборки. Рекомендуемое расстояние между перемычками составляет 15 сантиметров. Оставшиеся трубки приваривают продольно, чтобы дополнительно усилить конструкцию.

Некоторые водители жалуются на дребезжание во время поездок с экспедиционным багажником. Чтобы избежать данного эффекта, сетку приваривают во всех местах, где она соприкасается с металлическими перекладинами. Поперечные перекладины находятся на большом расстоянии друг от друга. Поэтому необходимо в проемах между ними приварить отрезки профиля. Можно вместо сварки использовать болты, но это крепление менее надежное, а на выполнение операции уходит больше времени.

Чтобы сетка не дребезжала во время езды, ее нужно припаять к каркасу в как можно большем количестве мест

Дуги нужно делать из металлопроката с круглым сечением. Они улучшают аэродинамические свойства транспортного средства. Чтобы сооружение прикрепить к авто, можно взять обычные уголки с отверстиями для болтов. Они будут приварены к каркасу снизу, поэтому при необходимости можно в любой момент снять багажник. Чтобы на рейлингах не образовались царапины при соприкосновении с металлом, к креплениям стоит приклеить резиновые прокладки.

Верхняя рамка должна иметь прямые углы в передней части. Сзади нужно сделать грани, которые будут располагаться по краям. К раме необходимо приварить 12 отрезков профиля произвольного размера. От их размеров зависит высота будущего багажника. Обычно делают высоту 190 миллиметров. Необходимо закрепить шесть отрезков в углах, а остальные будут соединять их попарно.

Сверху на вертикально расположенные элементы из профиля приваривается верхняя рама. Следующим этапом производится монтаж и сварка диагонального элемента. Эта деталь необязательна, но она может использоваться для установки защиты от веток во время поездок в лес. При необходимости можно сделать крепления для дополнительных элементов:

Сделать крепеж для запасного колеса несложно. Для этого вначале следует выбрать место, на котором будет лежать запаска. В этом месте нужно приварить гайку. Далее шпильку вкручивают в эту гайку, но не приваривают. Теперь колесо можно надеть на шпильку и зафиксировать еще одной гайкой. Если планируется прикрепить фары, то для них потребуются водостойкие провода.

Любые дополнительные элементы можно присоединить позже, уже после установки корзины. Также необязательно изготавливать крюки или лестницу самостоятельно. Часто покупают готовые детали и присоединяют к самодельному багажнику. Но после сварки каркаса важно затереть все швы и примерить конструкцию, чтобы убедиться, что она подойдет по размеру.

Как сделать экспедиционный багажник на Ниву — пошаговая инструкция

Сначала разрезать трубу на 8 частей и сделать две одинаковые рамы, для придания аэродинамических свойств углы делают закругленными. К нижней рамке приварить 3 поперечные трубки.

На нижнюю раму приваривают трубы усиления уголков. При этом необходимо отшлифовать все швы.

Подготовить вертикальные трубки – 14 штук по 110 мм.

Теперь нужно между верхней и нижней рамками расположить 14 вертикальных трубок. Эти элементы необходимо приварить, чтобы получилась цельная конструкция: по 3 трубки вдоль приваренных поперечных труб нижней рамы и по 4 с перпендикулярных сторон.

Профили 2×2 разрезают, чтобы получить 12 одинаковых отрезков. Они будут служить ребрами жесткости для нижней рамы. Устанавливаться будут перпендикулярно уже имеющимся соединительным трубам.

Привариваются ребра перпендикулярно трубам на нижней раме.

Далее приваривается арматурная сетка поверх нижней рамы, также приваривается к трубкам, которые соединяют верхнюю и нижнюю раму.

На фото — преобразователь ржавчины Цинкарь. Стоимость:

150 руб. за 0.5 литра

Далее нужно зачистить металлические поверхности при помощи специальной плоской насадки-щетки для УШМ.

Конструкцию покрыть грунтовкой и покрасить.

После того, как краска высохнет, багажник можно установить на рейлинги. В дальнейшем рекомендуется регулярно обновлять защитное покрытие, чтобы металл не покрывался коррозией. Приведенная выше последовательность выполнения работ актуальна для всех моделей Нивы. Автомобилисту нужно только соблюсти размеры деталей и следовать инструкции.

Багажник устанавливается на рейлинги

Чтобы надолго защитить металлические поверхности от ржавчины, рекомендуется выполнить пескоструйную обработку и покрыть каркас порошковой краской. Это процедуру производят профессионалы автосервисов.

Полезные пошаговые видео-инструкции:

Как закрепить экспедиционный багажник

Прикрепляют данный элемент к водостоку или прикручивают к крыше. Во втором случае приходится самостоятельно делать гидроизоляцию каждого отверстия, чтобы при дожде вода не попадала в салон.

Крепление экспедиционного багажника к водостоку

Преимущество машин Нива состоит в том, что не нужно просверливать отверстия в авто. Конструкцию прикручивают к уже имеющимся рейлингам, которые автомобилисты часто называют рельсами. Это означает, что багажную секцию будет несложно снять в любой момент.

Крепление экспедиционного багажника к рейлингам

Для установки подойдут болты диаметром 8 миллиметров. Длина болта должна составлять 70 мм. Желательно с боков просверлить отверстия и поместить внутрь них втулки. Затем сверху приварить. Это защитит металлические детали от деформации во время закручивания болтов.

Обычно на Ниве два рейлинга, и получается, что можно закрепить багажник в четырех точках. Но для перевозки тяжелых вещей желательно закреплять корзину в шести точках. Поэтому иногда в авто с двумя рейлингами устанавливают еще один дополнительный. Крепления багажника по правилам опираются на участки передачи нагрузки на кузов. То есть, сооружение не должно давить на неукрепленные места над окнами или дверями.

Сравнение стоимости покупного и самодельного багажника на крышу

Оригинальная багажная система стоит от 11 000 до 13 000 рублей. Цена универсальных моделей для Нивы Шевроле составляет от 18 до 23 тысяч руб. В случае заказа индивидуальной модели, созданной с учетом особенностей машины, цена не будет ниже 20 000 руб.

Если изготовить багажник самостоятельно, стоимость материалов составит около 3 000- 5 000 руб. В этом случае можно сэкономить порядка 8 000-10 000 рублей. Удобно, что при самостоятельном изготовлении можно предусмотреть только необходимые элементы и сконструировать наиболее удобный багажник.

Заключение

Если изготовить полимерный бокс можно только на заводе, то сделать экспедиционный багажник для Нивы своими руками несложно. Такой элемент имеет практическое применение и улучшает внешний вид внедорожника. При соблюдении технологии, конструкция способна выдержать вес до 100 кг. Но необходимо учесть, что рейлинги являются достаточно слабыми элементами, поэтому перегружать корзину не стоит.

Источник

Экспедиционный багажник на Ниву своими руками

Экспедиционный багажник на Ниву решает вопрос с транспортировкой крупногабаритного груза, который невозможно разместить внутри машины и багажном отделении. Накладные конструкции всевозможной формы можно приобрести и в магазинах, но стоимость подобного товара не всегда устраивает. Как смастерить самодельный экспедиционный багажник своими руками? Рассмотрим в статье.

Съемная конструкция из труб

В основе данного багажника лежит сварная композиция из труб, из которых изготовлены и бортики. Днище формируется из труб меньшего диаметра, на которые можно уложить строительную сетку.

Из чего лучше сделать съемную конструкцию? В основном, используют для этих целей алюминий. Этот металл отличается достаточной прочностью и малым весом. Также для работы подойдут тонкостенные профильные трубы, которые тоже мало весят.

Можно сделать экспедиционный багажник на Ниву и из нержавейки, хотя этот вариант не самый подходящий из-за весовых характеристик.

Для работы по сборке конструкции из труб необходимо подготовить следующее:

Чтобы сделать самому экспедиционный багажник, для работы потребуется сварочный аппарат, шлифмашинка, струбцины и шлифовальные круги. Когда материал выбран, формируем план работы:

Подготовка рамы

Сначала необходимо замерить крышу авто и определить места крепления конструкции. Далее делаем чертежи экспедиционного багажника на Ниву своими руками. При расчете параметров необходимо учесть и выносливость конструкции: какой вес она сможет выдерживать.

Крепление и дополнительное оборудование

Как можно закрепить багажник на крышу? Для этого существует два варианта:

Преимущество водостоков перед рейлингами очевидно: с помощью такого крепления можно перевозить грузы большого веса. К водостокам багажник крепится специальными захватами.

Если водостоки в конструкции авто не предусмотрены, багажник крепится к продольным направляющим (рейлингам). Если вам необходимо перевозить тяжелые грузы, направляющие рейлингов лучше демонтировать.

Как сделать экспедиционный багажник, мы выяснили. Теперь можно подумать об обустройстве крыши Нивы. На раме можно установить:

Изменение технических характеристик авто

Ставить ли экспедиционный багажник на Ниву, и как он влияет на рабочие характеристики автомобиля? Перед тем как осуществить замысел установки багажного отсека на Ниву, учтите, что:

О целесообразности установки съемных конструкций можно рассуждать бесконечно. Чтобы не увеличить риск опрокидывания авто на поворотах, не нагружайте багажник на крыше тяжелым грузом. Также не стоит лихачить на Ниве с тяжелым грузом, тогда не придется переживать о снижении ходовых свойств внедорожника.

Источник

capone131 › Blog › Экспедиционный багажник на Ниву 3-дверную

Всем привет))) Классика пока подсобрали до состояния — «способен сам передвигаться» ну и отставили в сторонку)))
Решили попробовать себя в производстве экспедиционного багажника. Долго собирались, почти месяц от идеи до начала реализации, но общими усилиями и волшебными пинками приступили к действию.
С чего же начать — начать надо было со стола — ну не будешь же сваривать багажник на коленках или кривом полу в гараже. Едем на строительный рынок и закупаемся профильной трубой 50х25 и хватаем сразу пару листов фанеры 15 мм (я конечно понимаю что лучше бы это было железо минимум 2 мм, но жаба сказала — низя). Собираем из прикупленого железа каркас и кладем на него два листа фанеры — получился почти банкетный стол с размерами 3000х1500, что для наших запросов самое оно:

Ножки к нему сделали из трубок от фирменного торгового оборудования — они вкручиваются, поэтому при желании — ножки откручиваем и убираем стол к стенке — гараж то у нас для разных целей.
Дальше берем рулетку и угольник и намечаем сам багажник:

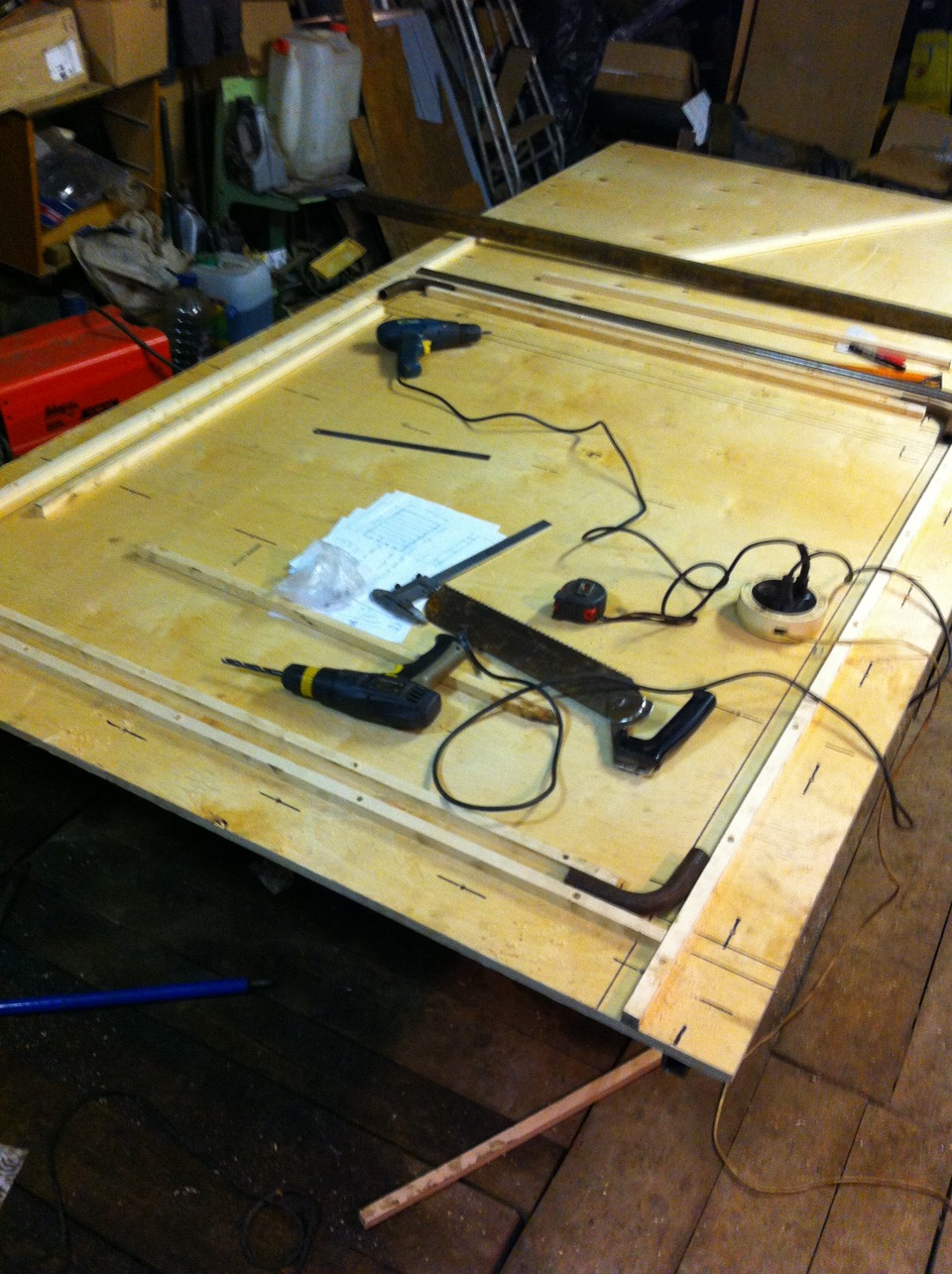

Размечаем и делаем кондуктор — чтобы не запариваться над размерами — резать прям по месту)))

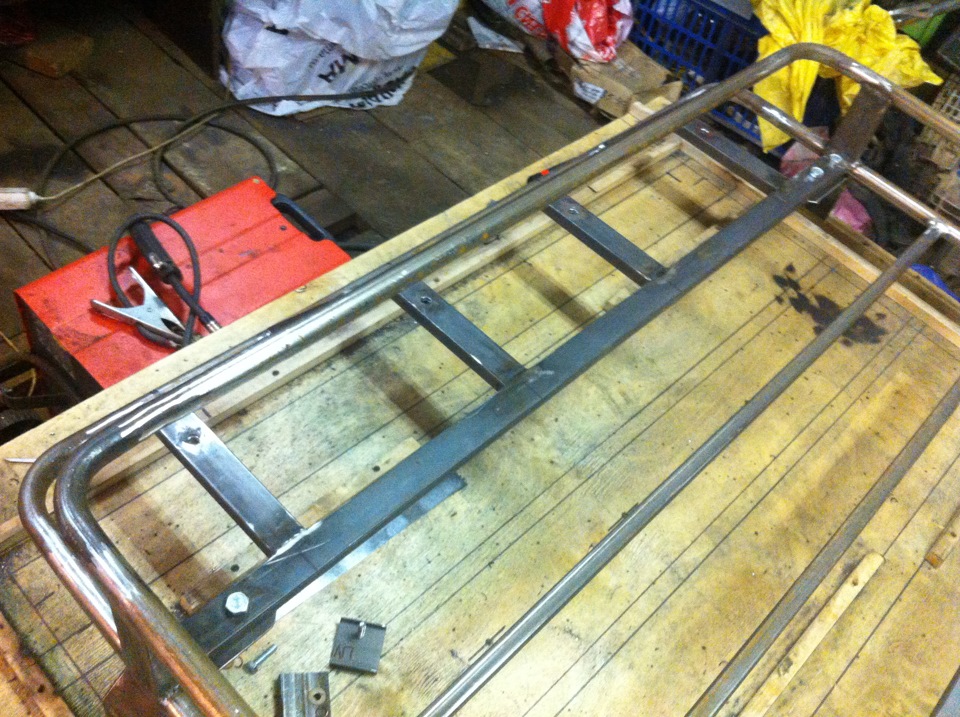

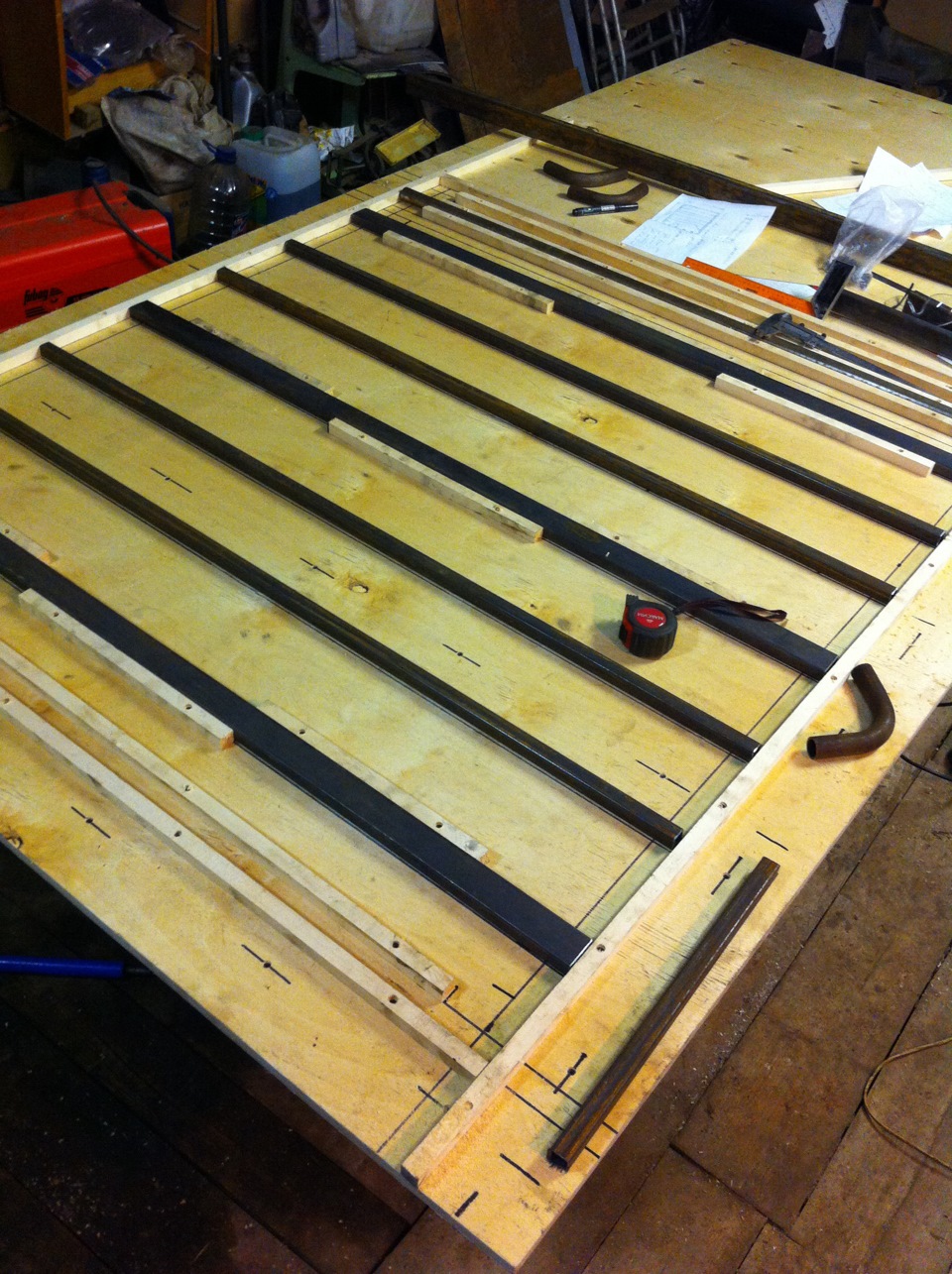

Закидываем нужные детали и обвариваем — получаем нижний ярус

По аналогии, только без перемычек — варим верхний ярус.

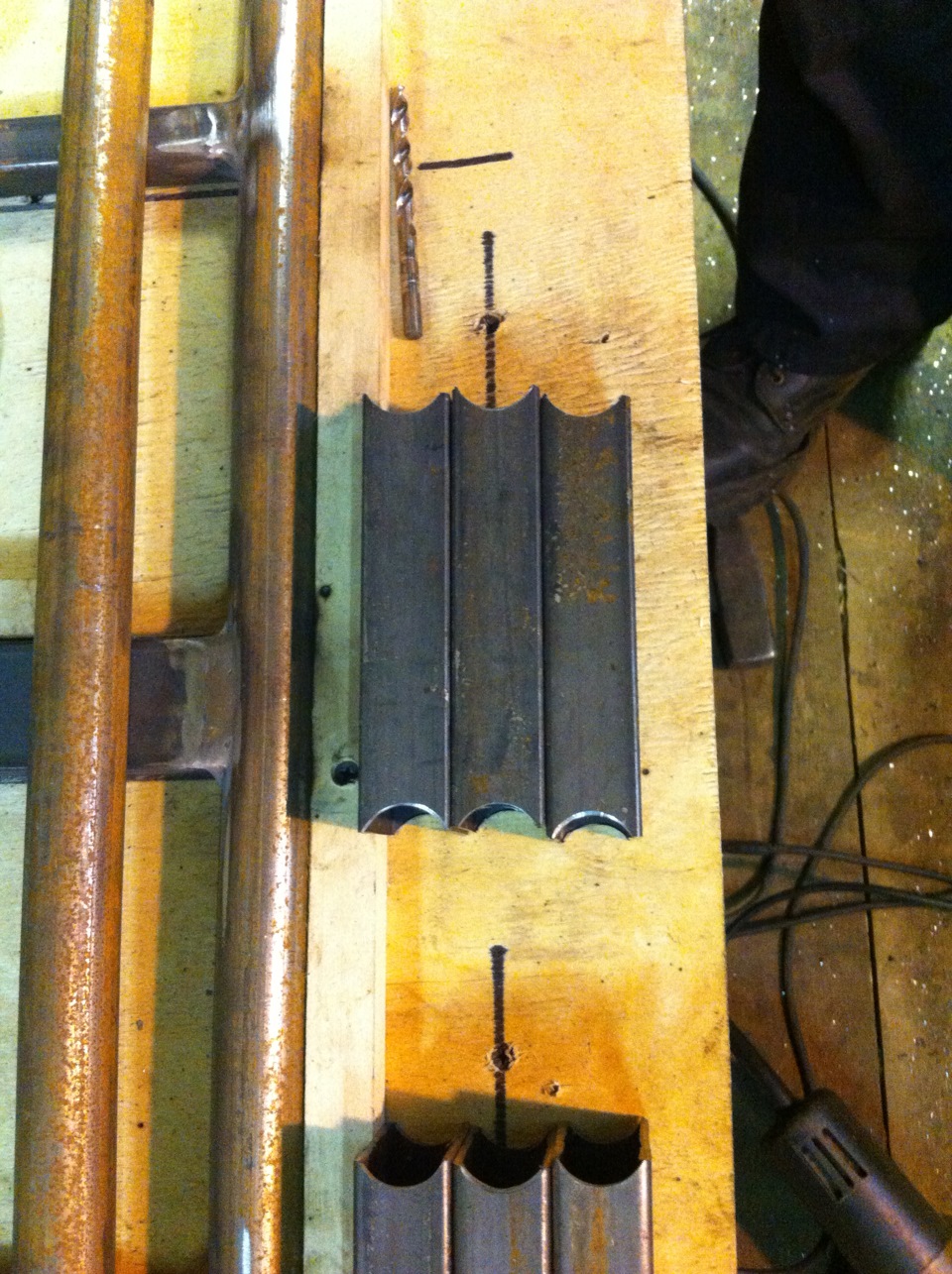

Далее начинаем сильно извращаться и делаем вот такие заготовки

Это пермычки между ярусами)))
Ставим один ярус над другим и ловим прямые углы

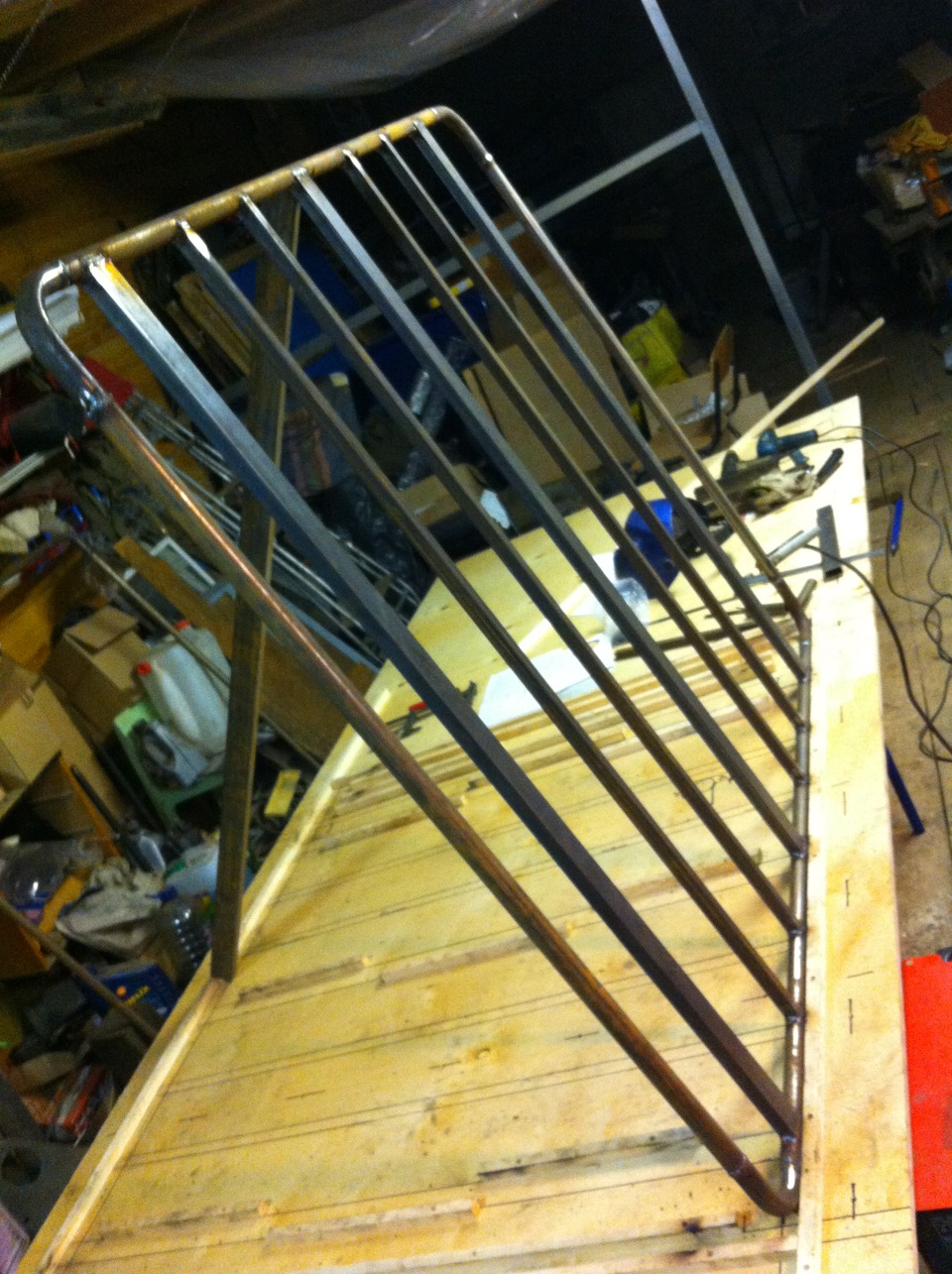

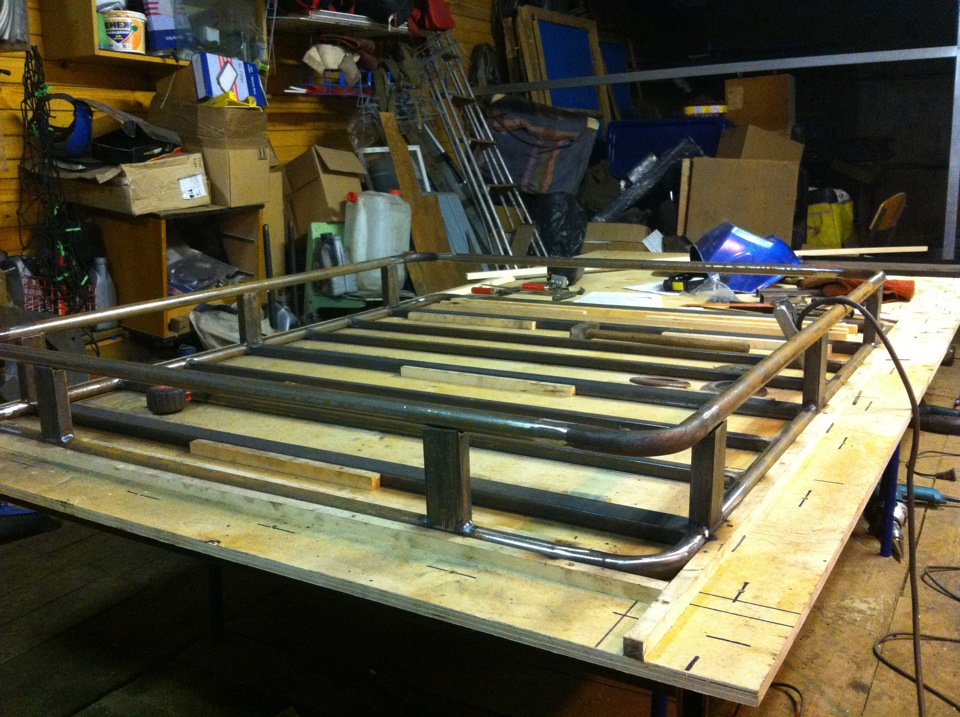

Опять все обвариваем и получаем почти готовую корзину

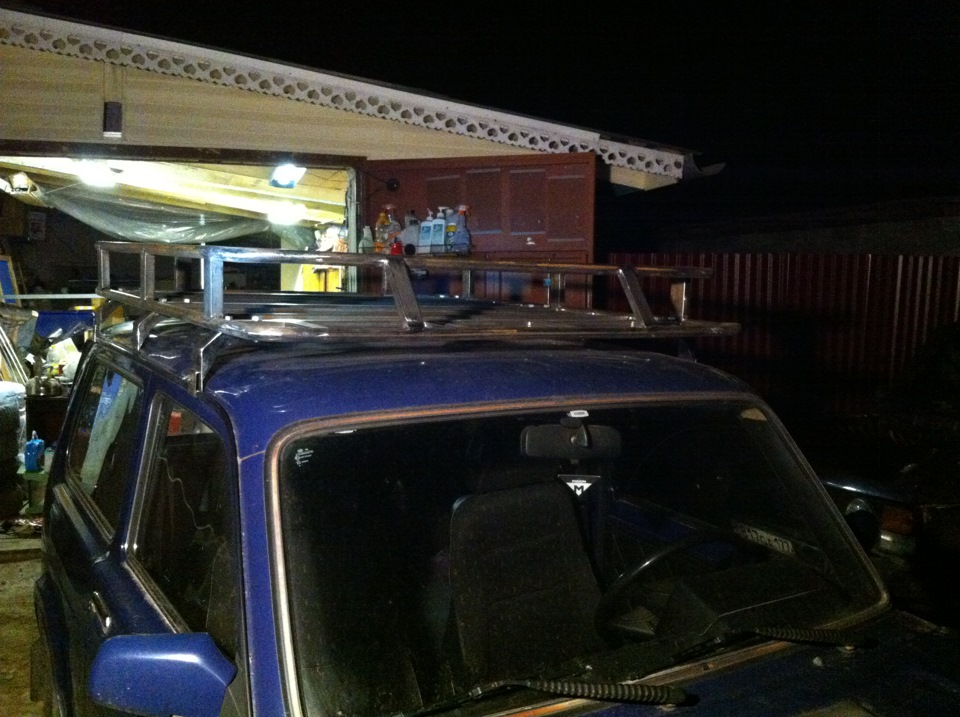

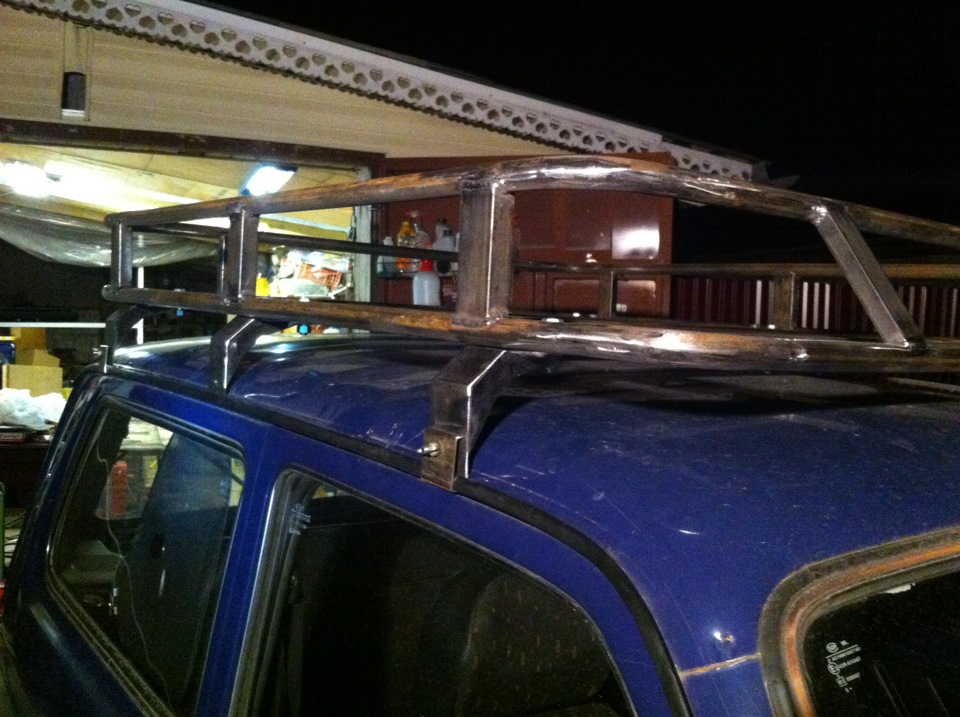

За тем долго думаем, но в итоге гнем из 3 мм металла крепления на водосток, прикручиваем к корзине и идем примерять на тестовый автомобиль)))

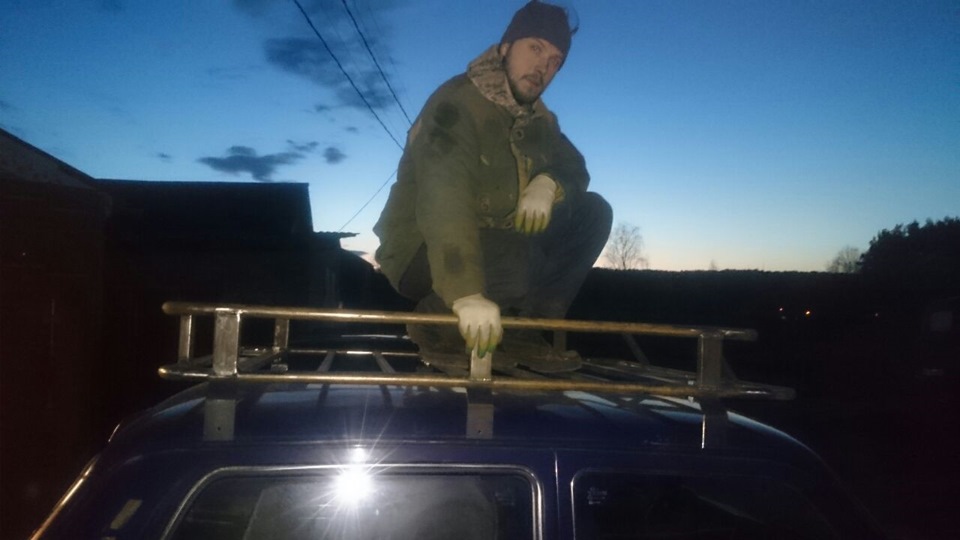

Стоит как влитой, и даже не прикрученый к водостокам. Не скажу что я на нем прыгал — но прошелся по всему и еще покачался — стоит на месте, раскачивается машина)))
Еще раз обходим по кругу — но глаз режут тоненькие ножки кронштейнов. Все очень прочно, но эстетика тоже должна присутствовать

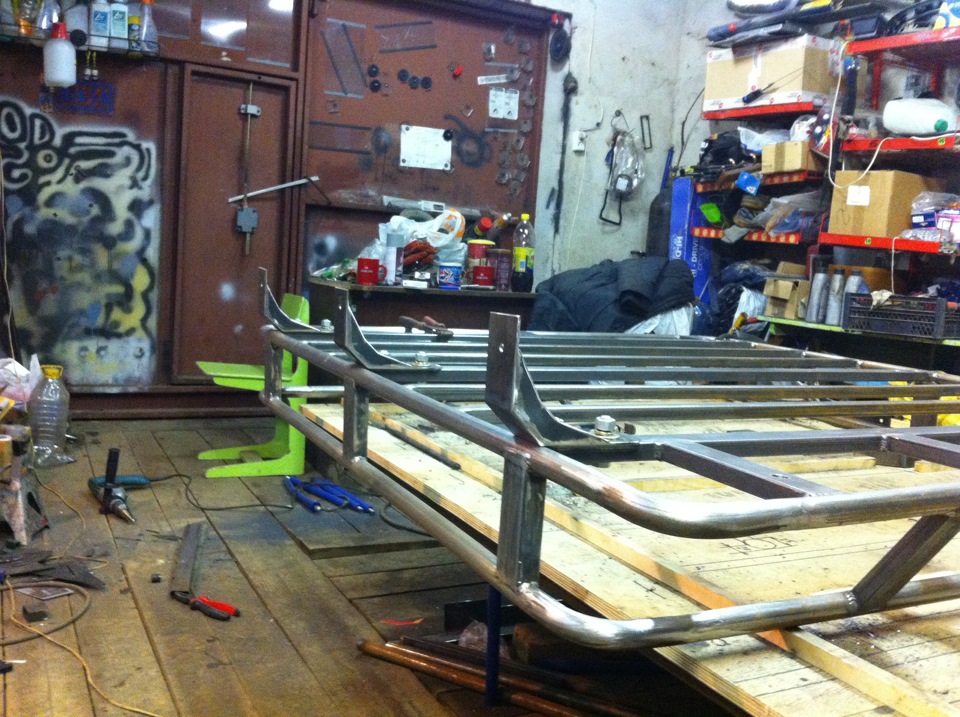

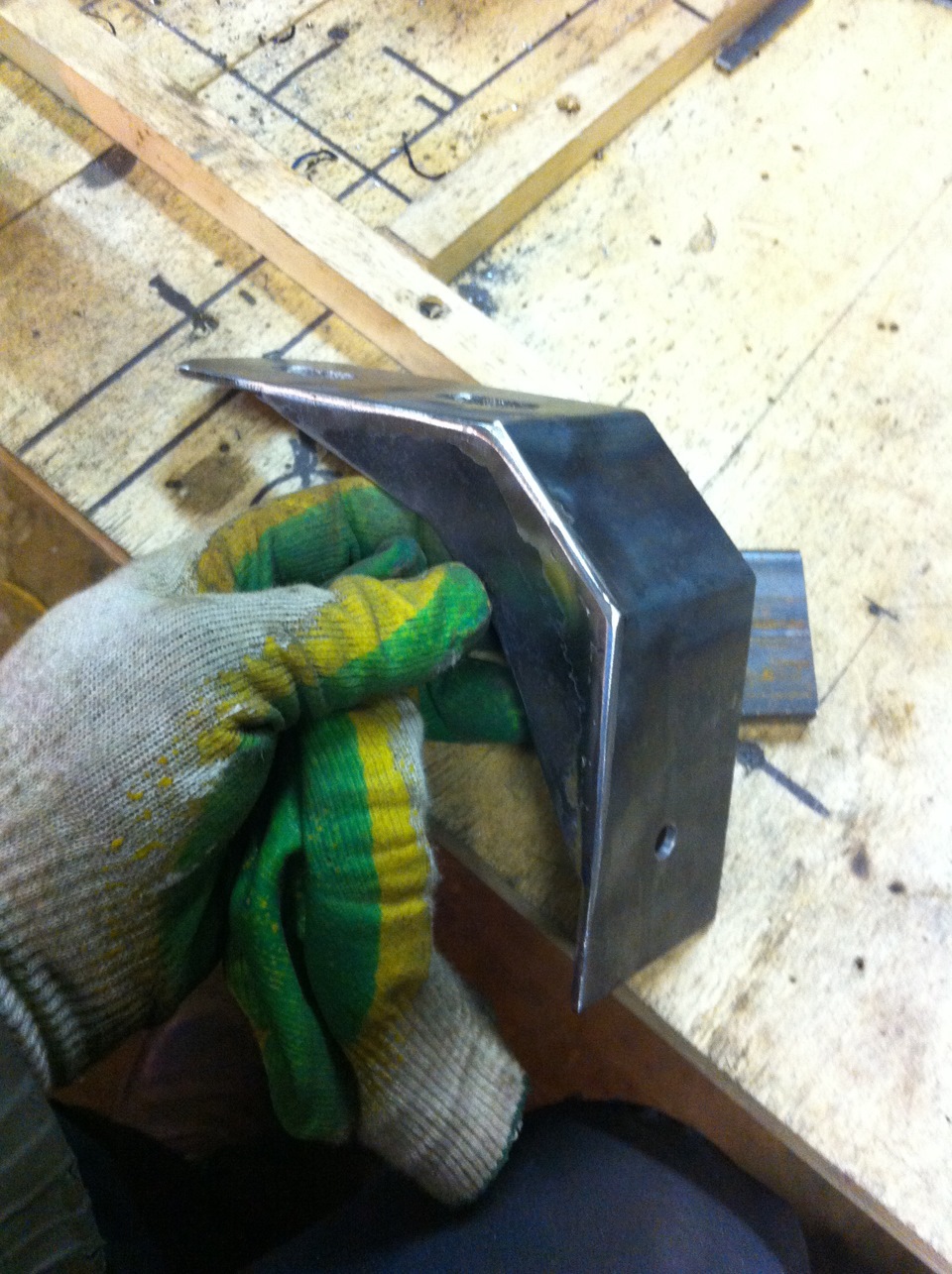

Голова думает и застваляет руки работать — вот в итоге к чему пришли

Прочность еще выше — внешний вид более целостный

Вторую стенку не делал намеренно — так и к болту проще подлезть, да и не нужна она там — прочность и так избыточная.

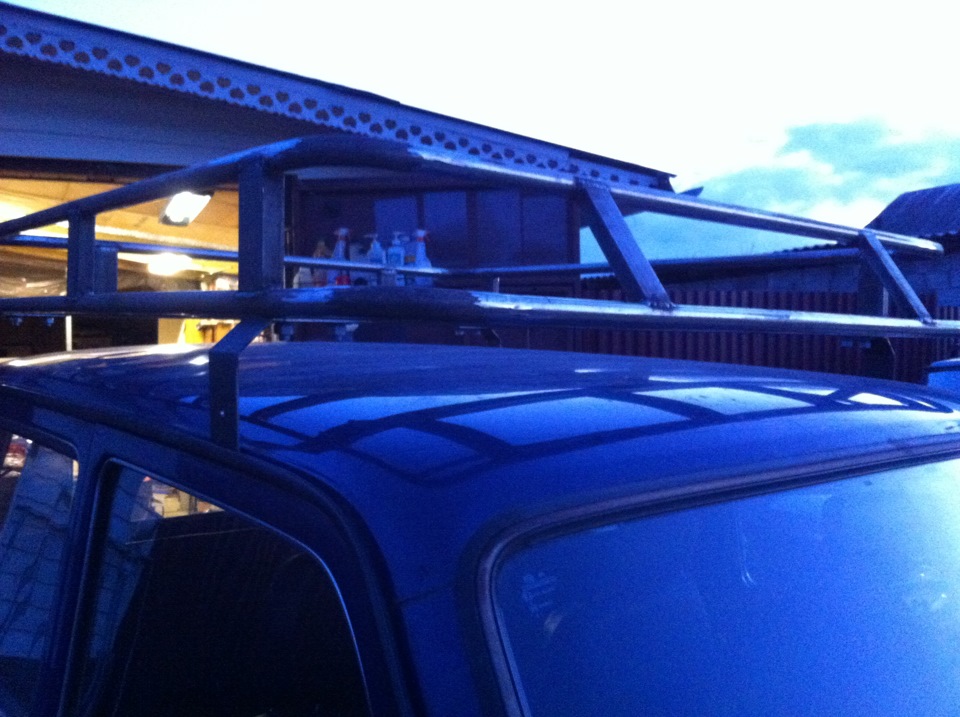

Еще раз прикидываем на тестовое авто

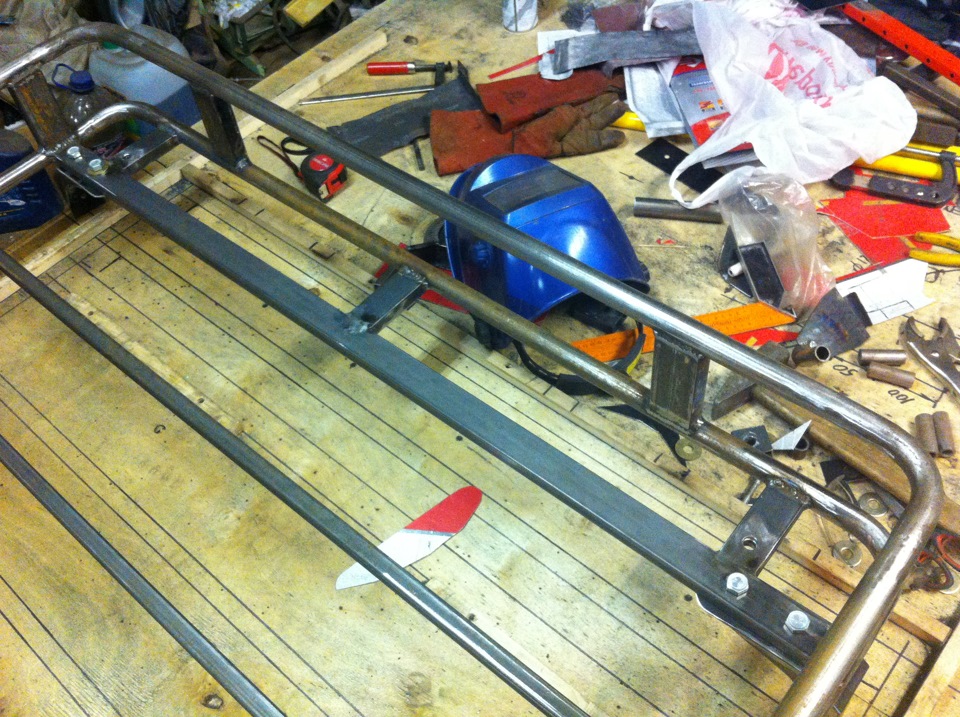

Вернемся к нашим баранам — багажник экспедиционный, значит нам нужны места под доп свет

Труба профильная относительно тонкая — если скручивать ее болтом, то она достаточно легко плющится. Поэтому все отверстия втулим и обвариваем — теперь тянуть можно, пока болты не поплывут))

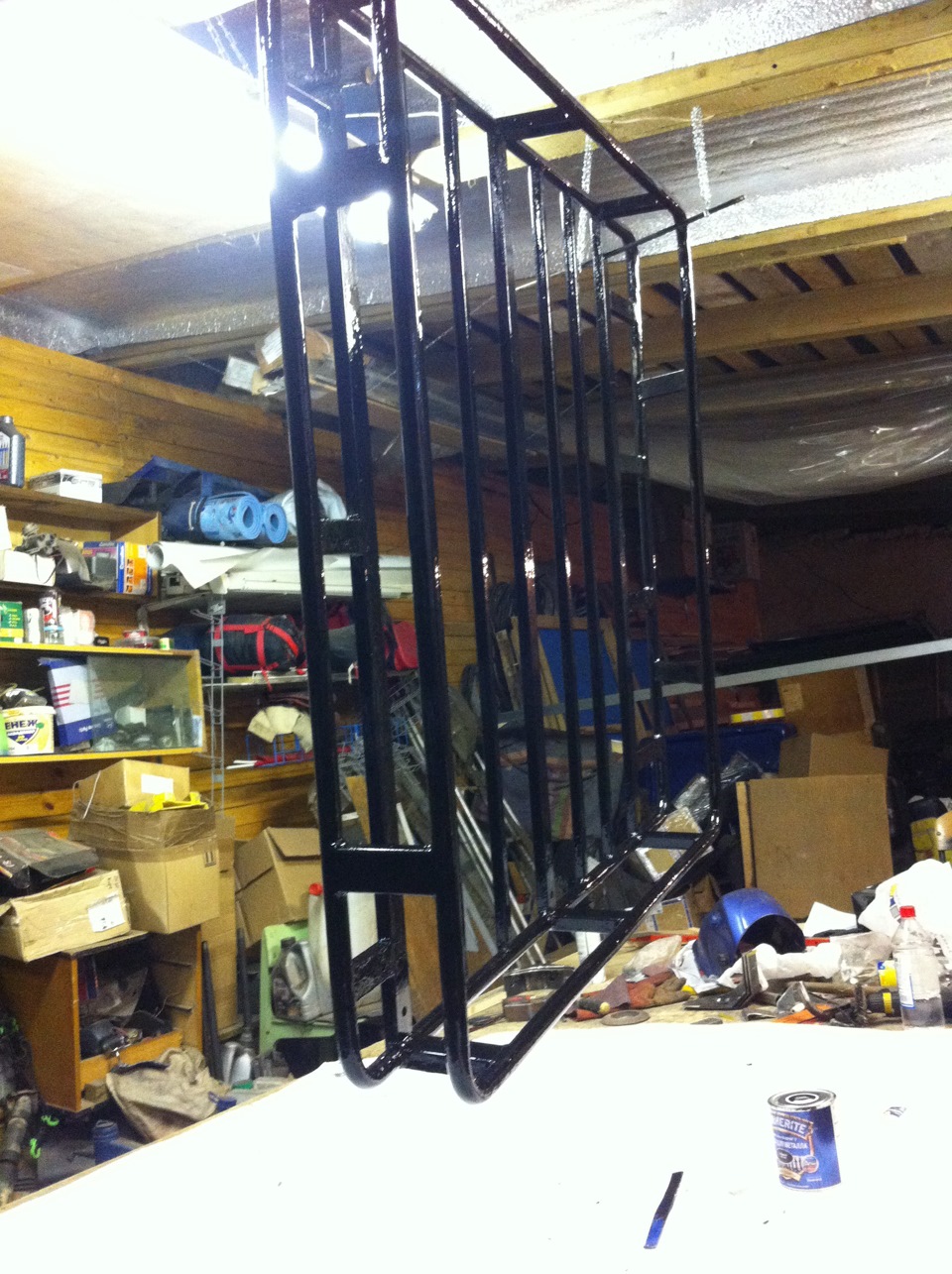

Ну и негоже багажнику быть ржавым — надо покрасить. Лучше всего конечно — порошковое покрытие, но оно не совсем бюджетно, поэтому выбираем всем известный Хаммерайт. Зачищаем всю ржавчину наждачкой а все швы металлическим ершиком и красим все в два слоя черной красочкой

Что имеем по итогу:

Багажник для Нивы 3D

Корзина 1500х1300
сварена из круглой трубы 25 мм
несущие перемычки из профильной трубы 40х20 мм
промежуточные перемычки из профильной 20х20 мм
все отверстия с втулками с внутренним диаметром 12 мм
кронштейны на водосток из 3 мм стали с усилителем
4 места под лобовой свет
2 места под задние фонари)))

На первый экземпляр ушла неделя, с учетом работы по 3-4 часа вечерами)))
Сейчас совершенствуем технологии, корзину будем делать более универсальной — под ширину 1200 мм и с разными длинами 1500, 1600, 1800 и 2000 мм (Нива 3d, Шнива, Длинная Нива и Патриот). И в дополнение сейчас обдумываю лесенки, чтобы лазить на эти багажники. Первую лесенку уже начал городить — она будет для моего Диско, пока потренируюсь на нем, а дальше посмотрим что и куда)))
