Лада 4×4 3D › Бортжурнал › Установка лебедки в штатный бампер Нивы

Эксплуатация моего джипика перестала приносить безграничную радость ))
сказать что стал заезжать дальше, нет места те же но дороги становятся все хуже и хуже все чаще приходится махать лопатой и пытаться выбраться с помощью ручной лебедки и прочих приспособлений.
И зимой …

Вопрос установки лебедки из раздела прихоти перекочевал в разряд необходимости потому как редкая поездка обходится без потери драгоценного времени на извлечение авто из какой либо засады.
Стал тяжелый вопрос выбора … перерыл как мне кажется все форумы где упоминалось слово лебедка, способы установки ее.

Выбор упал на лебедки 4Х4. Почему, сложно сказать прям явную причину скорее это совокупность отзывов, времени на рынке, наличие запчастей, адекватность поставщика.
Купил 2 лебедки у Михаила, он постоянно на уазбуке живет, за две получил скидку )) хватило как раз закрыть доставку приехали деловыми линиями прям ко двору по демократичной цене.
Взял 9 потому что 6 при всех ее плюсах (малое токопотребление, двигатель на постоянных магнитах ) есть иминусы то что эти же магниты могут и отвалиться, в 9 этих проблем нет но надо будет поменять аккумулятор на более емкий сейчас стоит не первой свежести 60 надо как минимум 65 и разница в весе на 10 кг не в ползу 9.
магазин если кому интересно тут
avto-lebedka.ru/avtowiench
отзывы тут
forum.uazbuka.ru/showthread.php?t=159254

Радость от приобретения быстро переросла в головную боль как же поставить, платить за готовый бампер с площадкой под лебедку или отдельно за площадку не хотелось да если честно сказать далеко не все варианты устраивали в одной то не нравится в другой еще что либо.
Сформулировались требования сохранить штатный бампер, не сильно утяжелять конструкцию, конструкция должна быть довольно жесткая, т.е. при возможности выдержать лебежение в сторону и по возможности минимум переделок.

Понравилась конструкция с заменой круглых труб на квадратные 50 на 50 толщиной 2 мм, купил, но вот жесткость такой трубы мягко говоря не внушила ни какого доверия, пластилин какой то, решил усилить уголками 45 и 40.

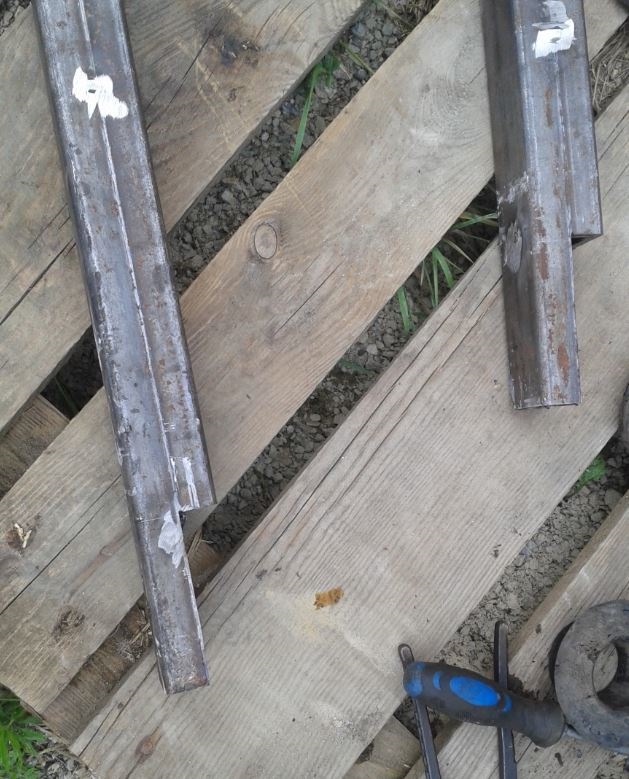

Материал для замены штатных труб

Всего надо 1.5 м уголка на 40 на 45 и трубы 50 на 50

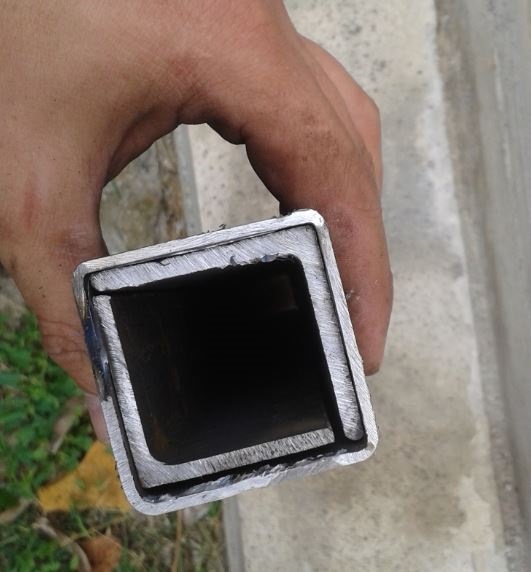

Получается примерно вот так

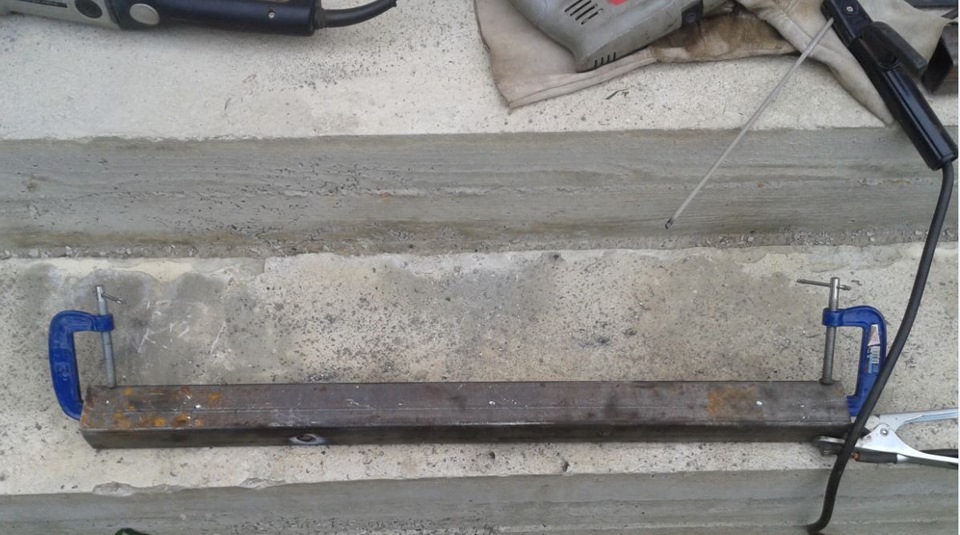

Проварил точечно, хотя там и так ни чего не болтается 40 уголок позвякивает и все можно вылечить парой ударов молотком но это не наш метод.

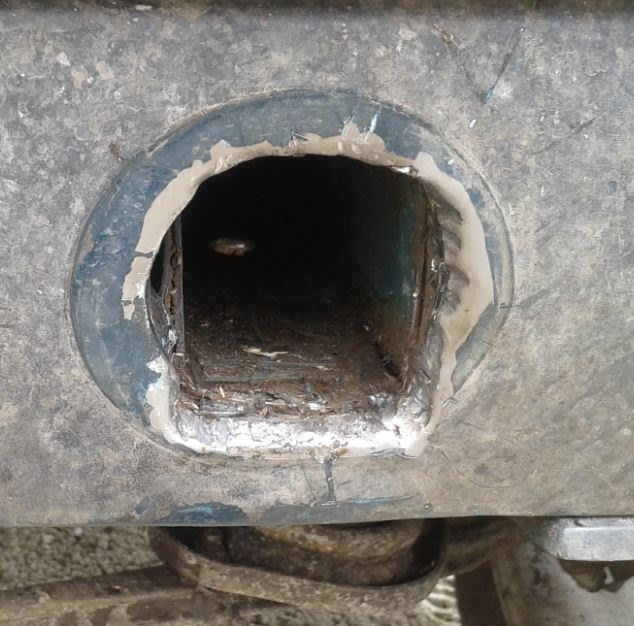

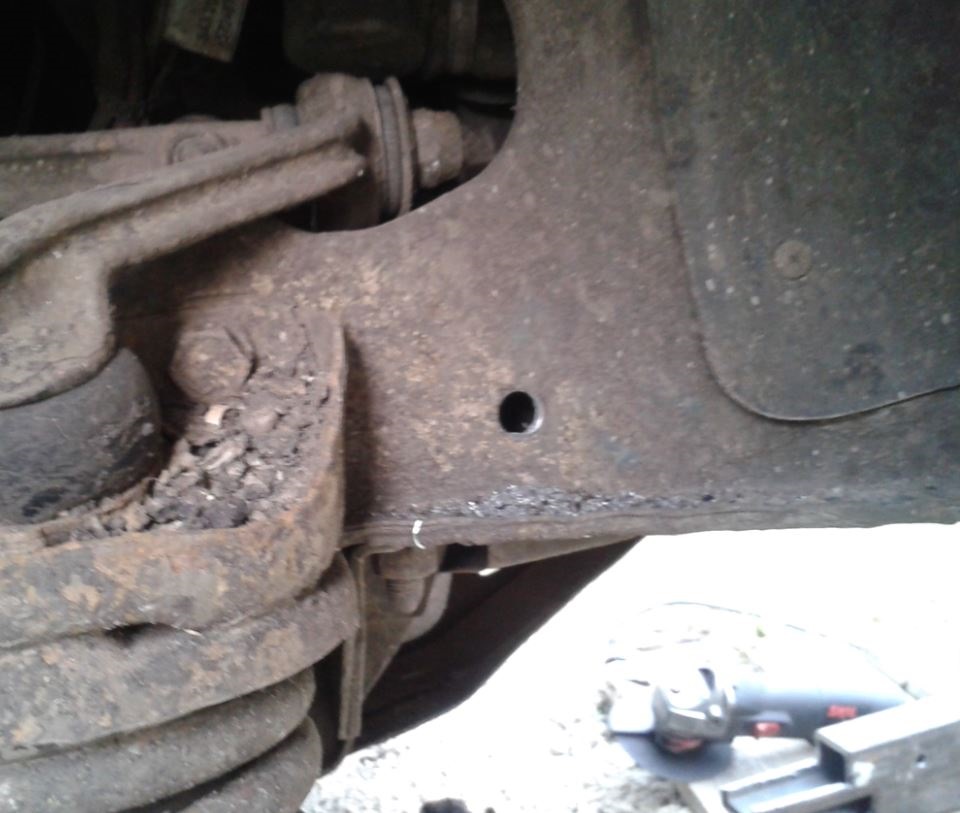

Трубы готовы, пришлось чуть чуть подрихтовать установочные места, вырубить зубилом перегородки в лонжеронах, из круглых отверстий сделать в фартуке чуть чуть не круглые.

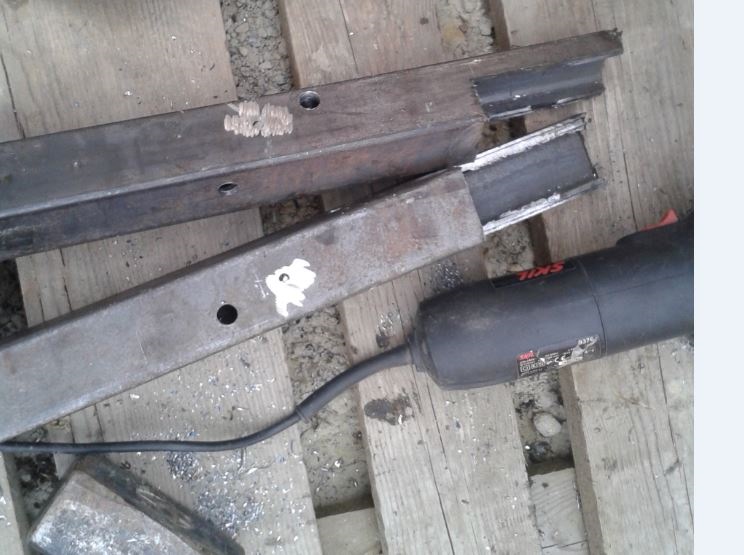

Для того чтобы трубы зашли подальше с целью увеличения рычага при боковом лебежении вырезал трубы вот таким образом что бы они заходили за болты крепления верхней чашки пружины. Длинна пропилов 10 см.

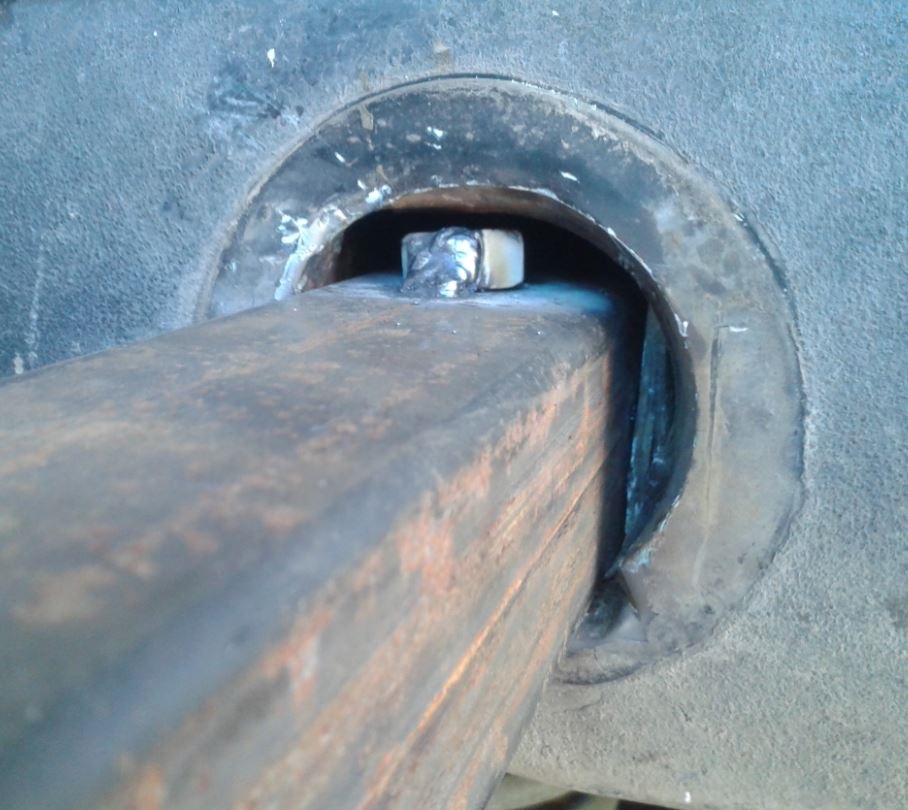

Забил до упора трубы и просверлил 2 отверстия
первое через уже имеющеюся в лонжероне отверстие крепления родного бампера, просверлил только трубу лонжерон не сверлил.
второе поперек, там где удобно было.

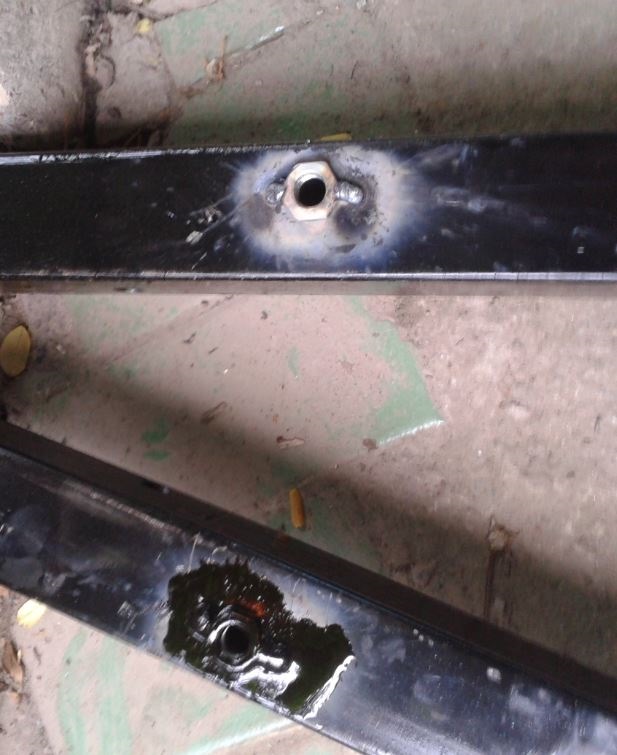

На трубы приварил гайки для крепления через отверстие стандартного крепления бампера, взамен вырубленных из лонжерона, гайку пришлось чуть сточить по высоте, но это индивидуально, ставили на две машины при этом в одной трубы легко заходили и выходили руками во второй исключительно с помощью кувалды.

с трубами все, теперь площадка. варианты рассматривались всякие и профильные трубы и уголки и пластины но более эстетично и прочно мне показался обычный швеллер на 18 см, поля на нем были срезаны плазмой переднее оставил где то 1,5 см заднее поле около 2.5 см, цель обрезки была облегчить конструкцию сделать ее более менее эстетичной (что б из за бампера не торчала) при этом по возможности сохранив жесткость.

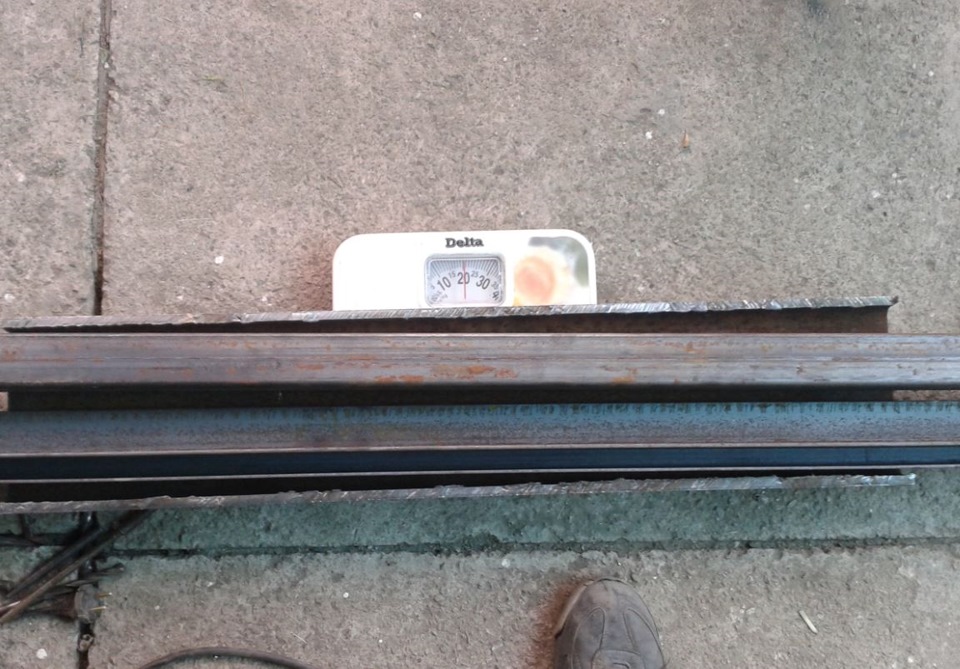

Вопрос массы конструкции ушел из головы после взвешивания, 20 кг не такой уж и большой вес для этой конструкции.

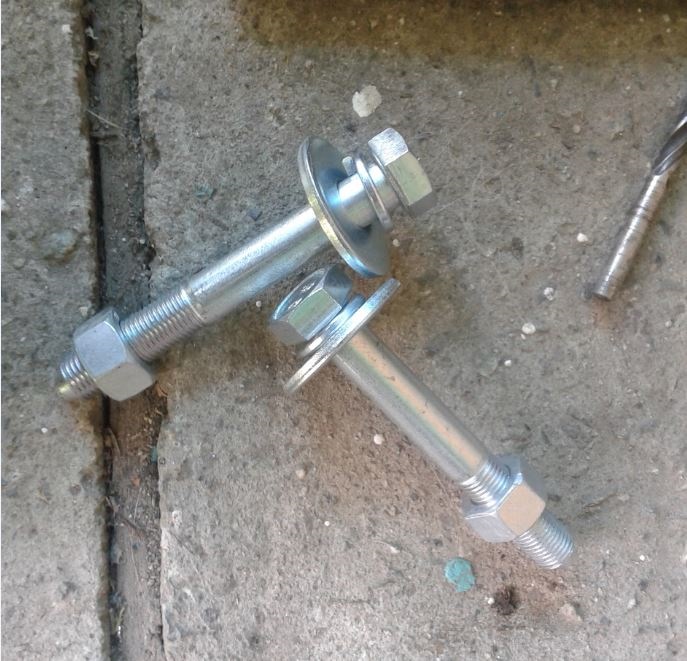

все собиралось вот на таких болтах, правда гайки потом заменил на самоконтрящиеся.

болты те что крепят трубы снизу пришлось чуть чуть подрезать, упирались в лонжерон.

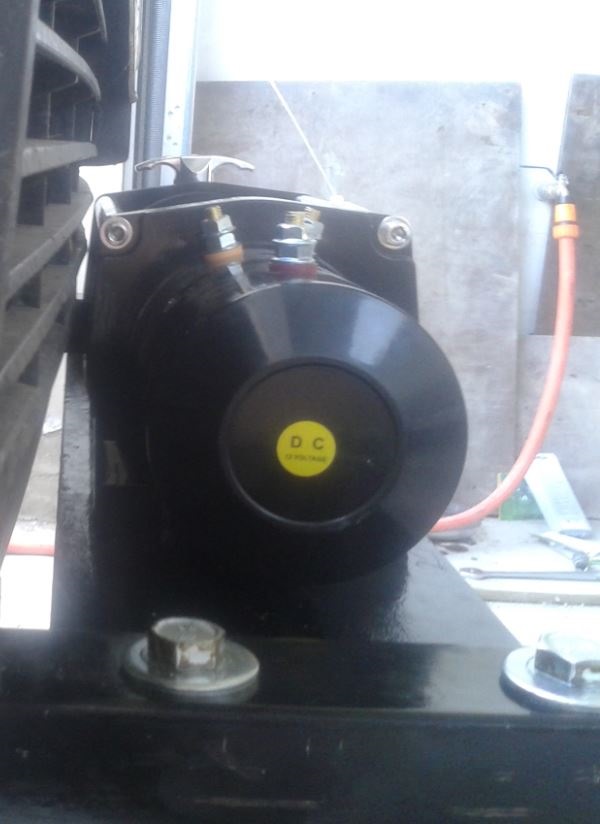

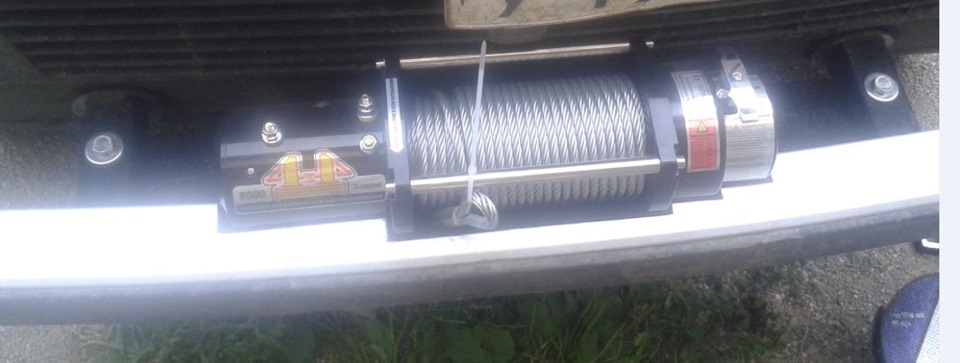

Придвинул максимально к решетке

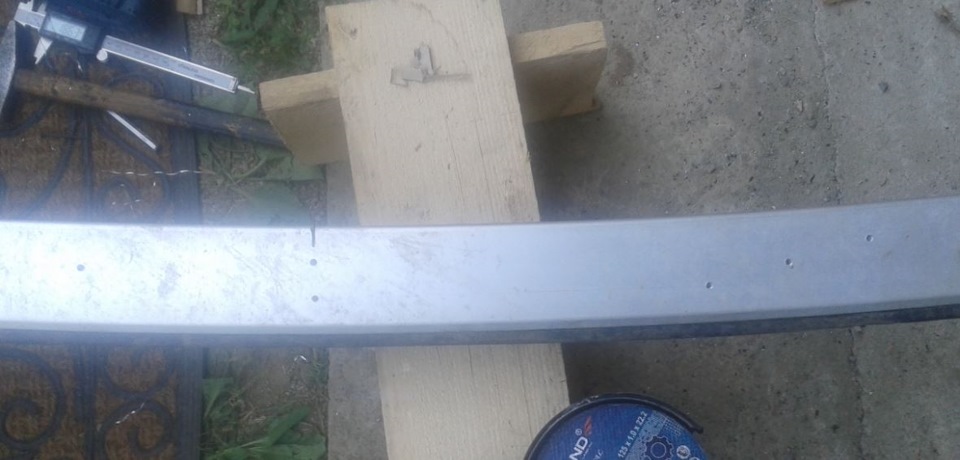

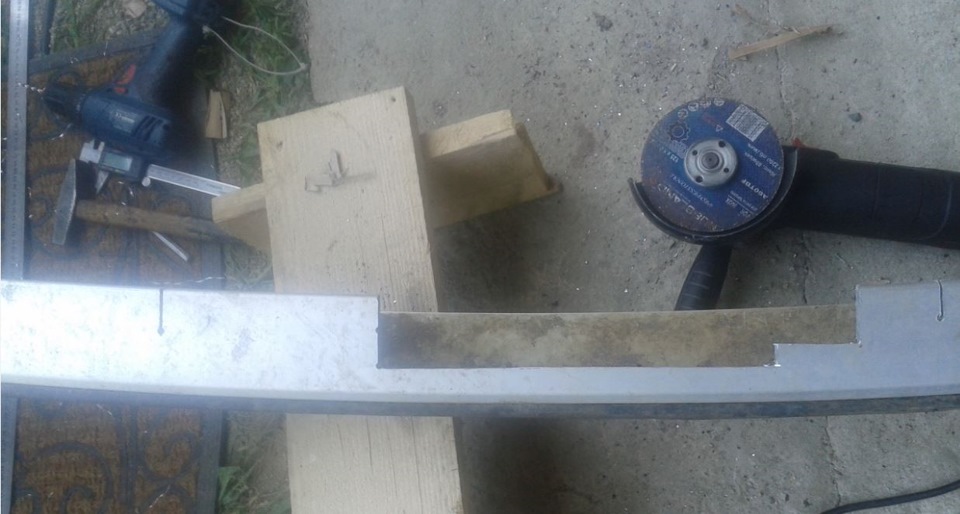

Пришло время крепления бампера, обрезал куски труб прям на длину швеллера приварил стандартные крепления срезаные с родных труб примерял бампер, разметил, в углах реза просверлил

примерка и подгонка

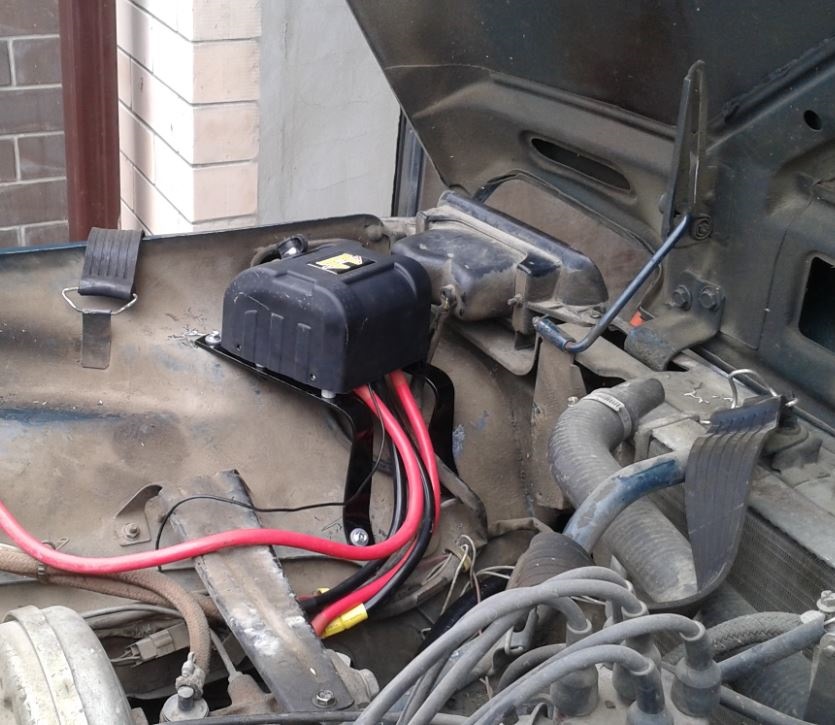

Блок управления перенес под капот в единственно свободное место.

Провода пришлось сделать новые от блока к лебедке, все без проблем есть в магазине электротоваров.

Вывод:
Ну вот в принципе и все, 2 дня дел куча инструмента. Полевых испытаний не было еще только они покажут жизнеспособность этой конструкции. Вся конструкция получилась разборной, варить передумал если срежет такие болты то и сварка не выдержит, болты из хорошей стали покупал по 25 руб кажется за штуку. На вид получилась легкая конструкция не громоздкая. Куда деть номер еще не решил закрепил пока хомутами на решетке радиатора закрывает блин пол радиатора, если греться не будет то может там и останется. Бампер выдвинулся вперед где то на 4 см без учета направляющих рокиков, их наверно со временем заменю на чугунный клюз, он более эстетичен.

Источник

Лада 4×4 3D › Бортжурнал › Установка лебедки в базу нивы — полный отчет — часть 1

Итак, хоть лебедка еще пока не протестирована (просто у нас сушь и нет грязи от слова вообще), все же напишу отчет об установке лебедки в базу нивы.

Ставил все самостоятельно, инфы порой не совсем хватало, потому думаю отчет будет полезен для тех, кто решил так же заморочиться как и я.

Итак. Почему все же в базу?
Мои доводы, как сосисочного джиппера:
1. Нет лишней нагрузки на морду
2. Минимальный передний свес
3. Можно лебедиться в обе стороны (через блок, естественно заднего сиденья быть не должно)
4. Лебедка всегда стоит в тепле и сухости
5. Возможно контролировать намотку троса
6. Возможно включать/отключать свободную размотку из салона
7. Сам факт наличия лебедки явно не заметен ни ГИБДД, ни пионерам

Для осуществления этих планов понадобиться:
1. Лебедка с синтетическим тросом
2. Кронштейн лебедки в салон
3. Два прото-клюза
4. Кабель КГ 1-35 (штатных в салон не хватит)
5. Размыкатель плюса.
6. Сварка-болгарка

— Дальше озадачился кронштейном лебедки. Пересмотрел в сети множество конструктивов, но в итоге нечаянно наткнулся на пост с дербаном нивы-попугай и купил уже готовый кронштейн в конструкции от S-labMotorsport

— Потом клюзы. Черт меня дернул их сделать самостоятельно))) Проще и быстрее было бы купить))) В итоге их производство заняло слишком много времени и это очень затормозило процесс установки.

— Кабель. Штатных кабелей в салон не хватит, да и сечения маловаты, потому было куплено 10 погонных метров кабеля КГ 1-35. Нормального кабеля по ГОСТ не нашел, взял по ТУ. По факту там слава богу, если есть хотя бы 30 квадратов из 35 заявленных.

Теперь по работам.
По задумке производителя кронштейн крепиться болтами М12 к лонжеронам пола. Для того, чтобы он надежно держался мне посоветовали или завтулить лонжероны, или изготовить на них накладки толщиной 1,5-2мм. Я в итоге решил сделать оба варианта.
Для того, чтобы не заморачиваться с изготовлением втулок, ярешил применить заводские, а именно распорнуе втулки задних амортизаторов. Они как раз под М12, длинна чуть больше высоты лонжерона.
Болты взял обычные в строймаге, гаки с пластиковым стопором.

Для начала примеряем кронштейн к полу. Размечаем отверстия

Когда отверстия размечены начинаем сверлить отверстия диаметром 20мм (равное внешнему диаметру втулки). Все работы производил «на земле», без подъемника. Потому обычными длинными сверлами пользоваться малореально. Спасает вот такое ступенчатое сверло.

Тут появился небольшой момент. Я очень боялся насверлить дырки неправильно. В итоге оказалось, что кроштейн разработан очень грамонтно и одно из отверстий с каждой стороны кронштейна уже совпадает с нижним сливным отверстием в лонжероне.

В итоге можно было разметить гораздо проще. Просверлить эти сливные отверстия в салон, прикрутить через них кронштейн болтами и заметить остальные 4 отверстия уже по месту. Но у меня получилось и так все замечательно.
Примеряем втулки

Они, как я уже писал раньше чуть длинее, потому укорачиваем их.

И ввариваем со стороны салона.

Как вы уже поняли по фото швов, сварщик я так себе, потому потолочные швы я варить не умею. Потому машину уронили на бок и обварили втулки снизу.

Дальше было решено изготовить накладки на лонжероны. В гараже не нашлось листа толщиной 2мм и я краснознаменно взял лист 5мм)))) Наложил его на лонжерон и разметил все по месту. Пилим, сверлим, красим в «спортивный» цвет)))) В итоге имеем:

Дальше нам понадобится изготовить крепление клюзов. Трос будет идти по салону в 32мм (по внешнему диаметру) пластиковой трубе.
В районе ручника должен быть установлен клюз и от него трос в трубе идет к переднему бамперу. Выходить из слона он будет под педалью газа. Передний клюз будет расположен на переднем бампере бампере.
Для реализации схемы нам понадобится изготовить два кронштейна для клюзов. Чтобы труба держалась хорошо, на кронштейны привариваем трубу с внутренним диаметром близким к 32-35мм. Выглядит это так:
Кронштейн клюза в салон:

Так же, для уменьшения переднего свеса я решил сдвинуть бампер к морде на 4см.

Для крепления переднего клюза делаем пластину 5мм, привариваем к ней как же направляющую металлическую трубу.

Привариваем в стык (с зазором) к уголку и кидаем по бокам косынки.

Так. На Д2 ограничение на количество фото. Продолжение в следующей части
