Как закрепить светодиодную балку на ниве

Лада 4×4 3D re:Build 1.8 › Бортжурнал › LED BAR на крышу нивы

Доброго времени суток!

Короче обзавёлся я Led балкой, а точнее подарили на прошедший (23 июня) день рождения.

Ну и погнали, установка.

Не нравился просвет между балкой и поперечиной, да и между крышей и поперечиной тоже. Торчала она в ширину больше чем надо. Решил сверлить, да резать:

Вырезаю выемки под «ножки» балки:

Вырезы сильно ослабили швеллер, под весом балки (чуть более 5кг) он стал прогибаться. Не дело, усиливаем вторым швеллером что был в комплекте. (Поперечины на крышу у нас продают парами)

Одеваем резиновые чехлы прикручиваем балку:

2)Второй день убит на проводку, хотел сделать всё грамотно и аккуратно.
Выдумал схему:

Купил проводов, гофры, предохранителей в корпусе, реле:

Провода использовал 2.5 квадрата в двойной изоляции. Толсто, зато надёжно. Так как с балки как выходили проводка такой толщины, решил что и остальную нужно делать так же.

Использовал кнопку света ВАЗ 2106:

Конечно уже испытал ночью и был очень приятно удивлен, реально света хватает! Как днём. На фоне балки даже не понятно включены фары или нет. Отличный свет по бокам, пучёк света кончается на пучке дальнего света. То есть включил балку и обычные фары можно просто выключить, света от этого меньше не станет.
В ближайших записях сделаю отчёт о том как всё это светит.

Я заметил ввели новую систему «Нравится» на главных страницах. Накидайте лайков что ли, буду очень благодарен!

Всем спасибо!
Всем яркого света и удачи на дорогах!

Источник

Лада 4×4 3D Синяк › Бортжурнал › Светодиодная балка на ниву, рабочий свет и освещение салона

Все любители бездорожья знают как важно наличие хорошего освещения на машине, особенно когда машина увязла, например в лесу в грязище😂.

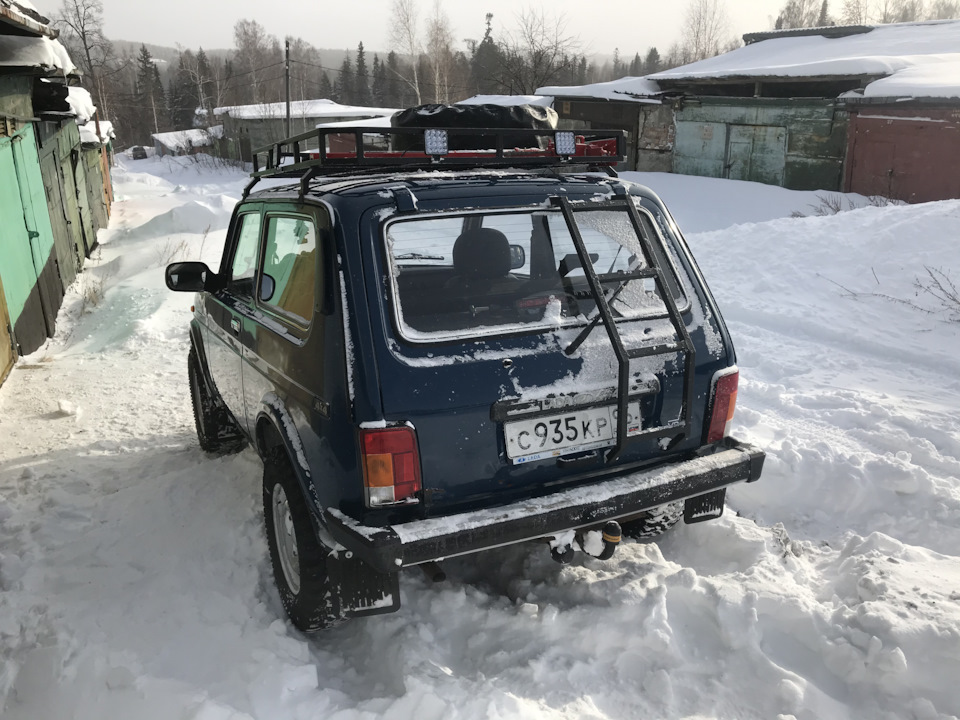

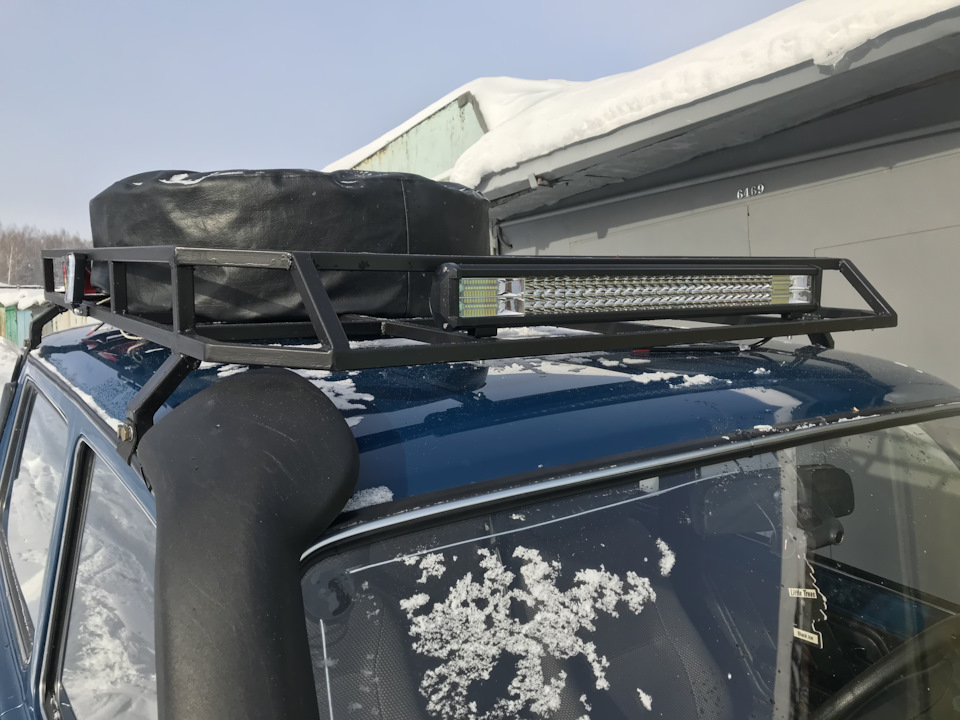

И конечно же на новый экспедиционный багажник о котором я писал в прошлом посте была приобретена светодиодная балка и светильники рабочего света.

Мой выбор пал на довольно простую китайскую балку длиной 70 см, по словам продавца выдающую реальных 120-130 ватт от заявленных 300+.

Также для работы по бокам и с тыла Нивы на багажник установил маленькие светодиодные светильники. Пока что ограничился по 1 штуке на сторону. А на заднюю часть установил 2 штуки: один рабочий, второй для режима «задний ход».

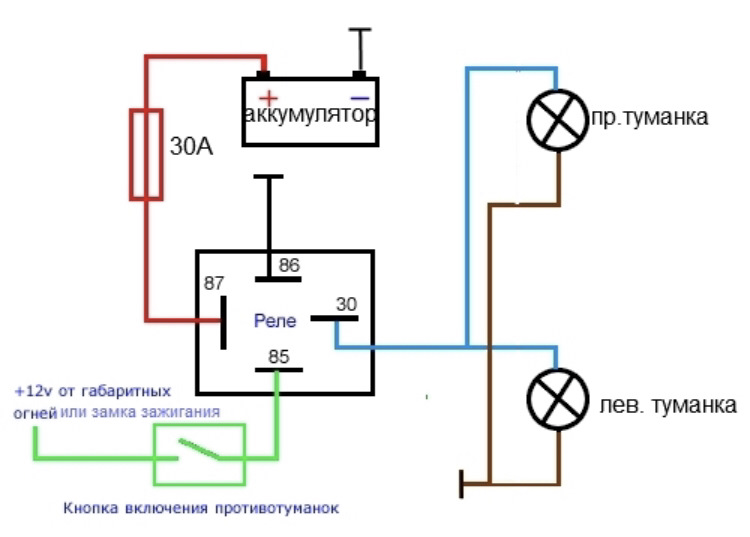

Все приборы (отдельно балка, отдельно светильники) подключил как положено через реле и на кнопки в салон. Схема стандартная, по ней же подключал и туманки, и компрессор.

Результатом я доволен, для леса такого света хватит за глаза.

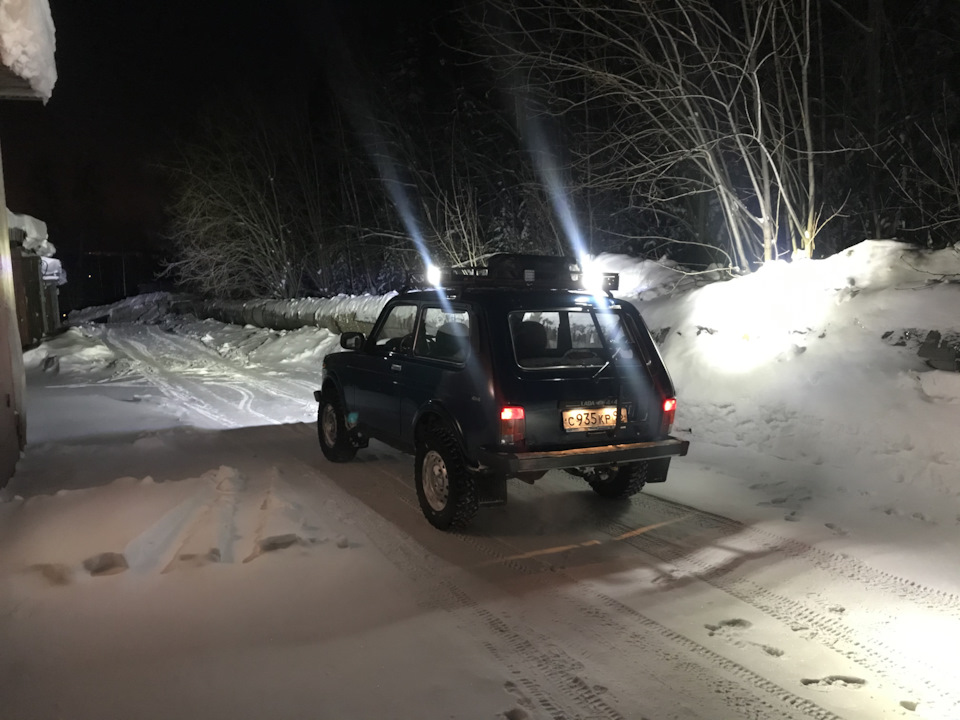

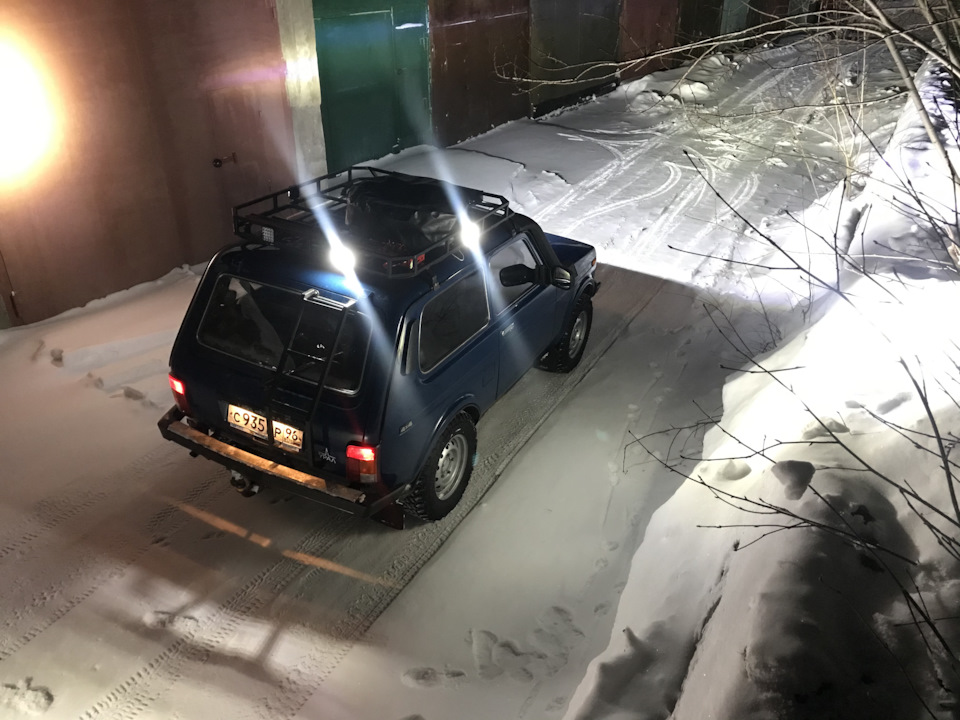

Ну и фото для сравнения (фоткал ещё не в самую темноту):

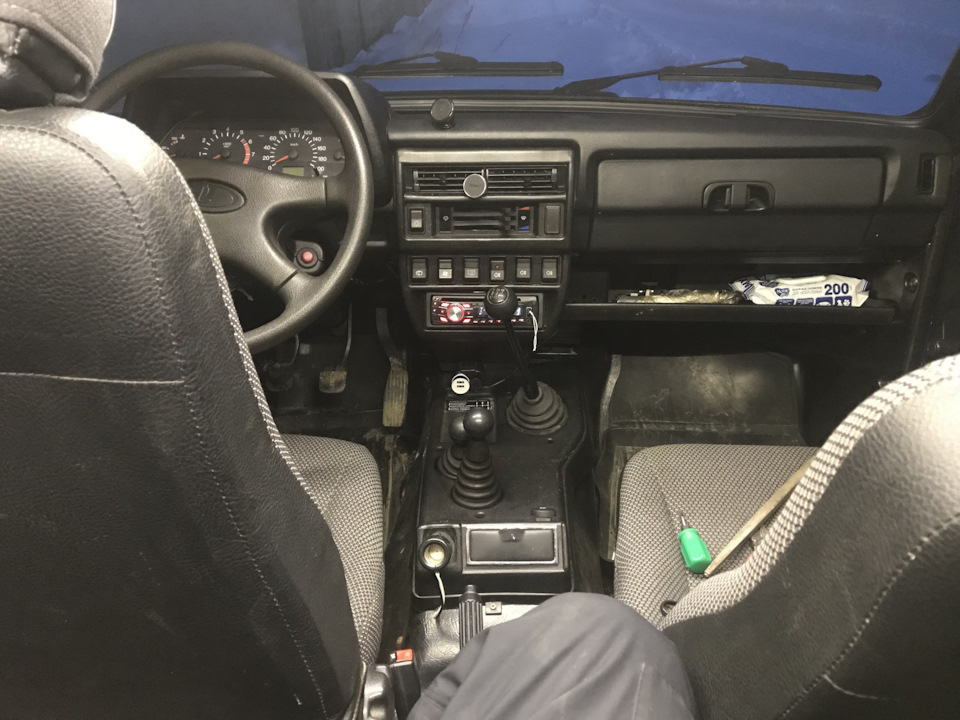

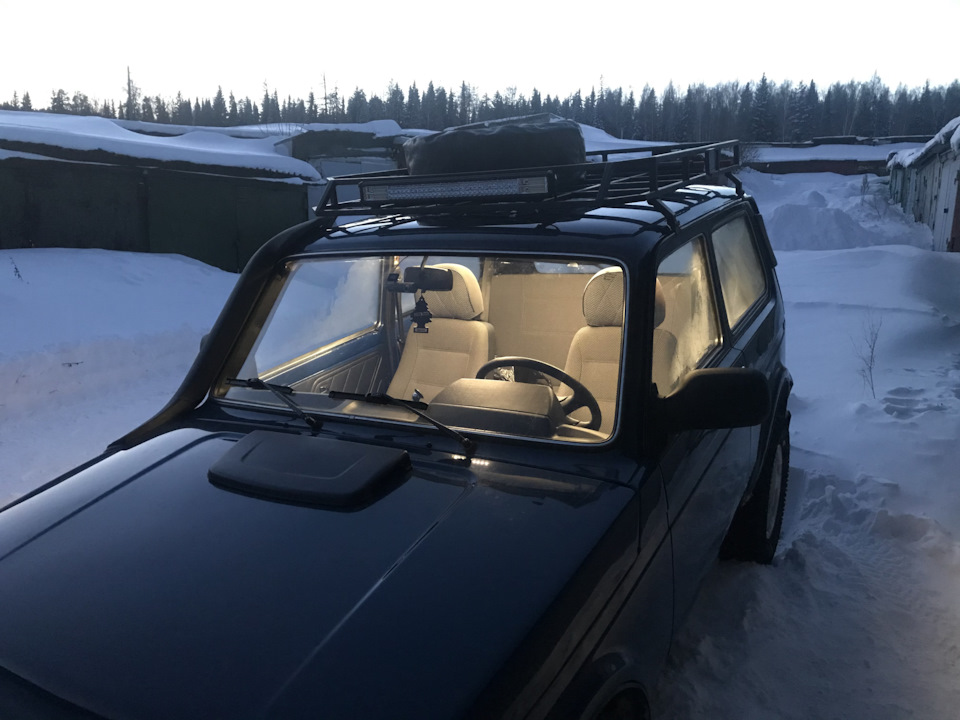

Ну и бонусом прикупил в салон диодную ленту ибо как известно от родных светильников в салоне толку ноль.
Тут с подключением всё гораздо проще: и плюс, и минус через прикуриватель и через кнопку. Теперь в салоне по настоящему светло!

На очереди по прежнему лебёдка😂

Ну а пока снял с Нивы генератор для его доработки, о чём напишу в следующем посте.

Лада 4×4 3D 2011, двигатель бензиновый 1.7 л., 81 л. с., полный привод, механическая коробка передач — аксессуары

Машины в продаже

Лада 4×4 2121 Нива, 2017

Лада 4×4 2121 Нива, 2021

Лада 4×4 2121 Нива, 2017

Лада 4×4 2121 Нива, 2021

Комментарии 5

Тоже планирую на багажник ставить фонари, дай ссылку или фонари по сколько ватт и цена.

Я в магазине брал, поэтому ссылки конкретно на мои светильники нет. Хотелось в руках подержать перед покупкой.
Но вот например на Алиэкспресс такая балка a.aliexpress.com/_9I5LKw.

Про мощность китайцы врут конечно. Балка реально около 120 ватт выдаёт вместо 324 заявленных. Фонари не знаю сколько выдают, может ватт 25, хотя заявлено 48. Но по фото видно как светят, как по мне очень даже ярко))

За балку в магазине отдал 3500, фонари по 420 рублей за штуку.
