Как заменить передний сальник коленвала на ниве 21214

Как заменить передний сальник коленвала на ниве 21214

Замена переднего сальника коленчатого вала

Замену переднего сальника необходимо делать при выявлении течи масла через кромку сальника.

При этом вращающимся шкивом коленчатого вала масло разбрызгивается и замасленной оказывается вся передняя часть двигателя и моторного отсека.

Перед тем как заменять передний сальник, нужно проверить чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Работу проводим на смотровой канаве или подъемнике.

Снимаем брызговик поддона картера двигателя.

Включив 1-ю передачу и затормозив автомобиль стояночным тормозом, ключом «на 38» ослабляем гайку крепления шкива коленчатого вала. (Ослаблять нужно «с рывка», или применив отрезок трубы надетой на ключ)

Ослабляем ремень привода насоса охлаждающей жидкости для этого:

Ослабляем головкой на 13 гайку крепления генератора к натяжной планке.

Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки

Для снятия ремня со шкива нужно снять датчик коленчатого вала для этого:

Отсоединяем разъем датчика

Крестообразной отверткой отворачиваем винт крепления датчика и вынимаем датчик

Окончательно отвернув, снимаем гайку крепления шкива коленчатого вала

Снимаем шкив с носка коленчатого вала.

Поддеваем передний сальник коленчатого вала отверткой и вынимаем его из гнезда крышки привода распределительного вала.

Смазав моторным маслом рабочую кромку нового сальника, запрессовываем его инструментальной головкой подходящего размера (или отрезком трубы).

Запрессовать сальник также можно другим способом.

Вставив новый сальник в гнездо крышки, устанавливаем на коленчатый вал шкив со старым сальником на хвостовике.

Затягивая гайку крепления шкива, запрессовываем новый сальник до упора.

Отвернув гайку крепления шкива, снимаем шкив и старый сальник.

Монтируем детали в обратной последовательности

Замена заднего сальника коленчатого вала

При износе заднего сальника коленчатого вала, масло разбрызгивается вращающимся маховиком внутри картера сцепления, а затем вытекает наружу через щели между картером и его передней крышкой.

При течи масла через задний сальник коленчатого вала происходит замасливание накладок ведомого диска сцепления и как следствие пробуксовка сцепления.

Перед заменой сальника нужно убедиться в чистоте системы вентиляции картера.

Так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Работу проводим на смотровой канаве или подъемнике.

Снимаем коробку передач (статья – «Снятие и установка КПП»).

Демонтируем ведомый и ведущий диски сцепления.

Вворачиваем в резьбовое отверстие блока цилиндров болт крепления коробки передач

Головкой «на 17» отворачиваем шесть болтов крепления маховика.

Коленчатый вал от проворота удерживаем монтажной лопаткой, вставленной между зубьями маховика и опирающейся на ввернутый болт

Снимаем пластину и маховик

Головкой «на 10» отворачиваем две гайки крепления крышки картера сцепления и снимаем ее.

Поддев отверткой сальник извлекаем его из держателя

Смазываем рабочую кромку нового сальника моторным маслом.

Используя старый сальник как оправку, запрессовываем новый сальник

Демонтированные детали устанавливаем в обратной последовательности.

Источник

Лада 4×4 5D Белый лимузин › Бортжурнал › Замена переднего сальника коленвала

Всем привет!
Проблема назрела давно, еще зимой, но сначала не было условий, потом времени. Да конечно замена переднего сальника может и не так затратно по времени, но во первых надо всё отмыть, а во вторых всегда могут оказаться сюрпризы.
Итак в первый день лета. Перво наперво обрабатываем операционное поле) — отмываем по максимуму. Раза три поливал из пенника и смывал.

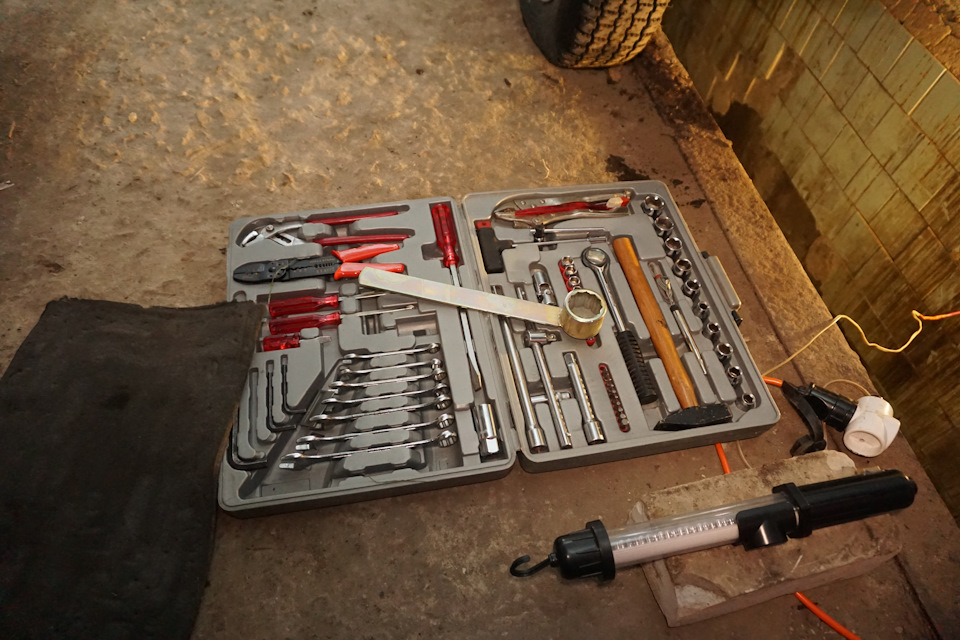

Подготовил инструменты. Проблемно оказалось найти храповичный ключ х38, от старой карбюраторной Нивы не подходит, маленький изгиб, но один ключ в нашем городе в продаже нашелся за 485 рублей.

Конечно же накануне в Exist был заказан сальник вала коленчатого Corteco 12011455B 28х47х8 за 66 рублей. Сначала хотел приобрести нового образца, вроде дороже в разы, может надёжнее, но потом подумал, а ведь у меня и должен такой стоять и что то не блеснул он надёжностью и честно говоря после его извлечения не внушил он мне доверия. Во первых он жёстче, а во вторых нет уплотнительного пружинного кольца и в третих в разы дороже, да ещё ждать пока пришлют почтой.
Итак все готово, поставил машину на ручник и 5-ю передачу, начинаем всё откручивать.
Перво на перво решил попробовать открутить сам шкив вала. С первого раза не вышло, нашёл трубу, одел на ключ, пара рывков и готово. Казалось бы самое страшное позади, но подвох был в неожиданном месте. Начинаю откручивать натяжной ролик ремня ГУРа и кондиционера, а гайка не сместа, головка не подлезает, в радиатор упирается, у меня же их 2, соответственно места меньше.И так и сяк ни в какую, только грани слизываются. Решил раздобыть гйкокол но как всегда нигде нет, а некоторые даже первый раз слышат. В общем взял газовый ключ и выплеснув всё зло на местные магазины открутил.
Снял ремни открутил шкив и не вынимается — упирается в радиатор. Пришлось снять бачок омывателя, частично открутить поперечину крепления запасного колеса и после этого открутить сам радиатор и приподнять его.

Наконец то теперь всё готово и можно приступать к замене. Но предварительно все окончательно отчистил.
Выковырнул отвёрткой старый сальник, вставил новый с небольшим количеством герметика снаружи и запрессовал шкивом подложив сверху старый сальник.
Почистил генератор.

Очистил все контакты и разъёмы средством AVS AVK-033. Заменил заводской балаковский ремень генератора на новый ContiTech AVX 10×940 зубчатый (2107-1308020), натянулся с трудом. К стати ремень ГУР был с завода тоже ContiTech и оказался в очень хорошем состоянии в отличии от ремня генератора.
В общем под капотом сейчас практически как у новой машины, на очереди установка бампера и замена привода сцепления и тормозной жидкости.

Источник

Как проводить замену сальников коленвала

Сальниковое уплотнение коленвала автомобиля Нива представляет собой элемент, герметизирующий зазоры между деталями и предотвращающий течи масла. Со временем его рабочая поверхность теряет эластичность, нарушая герметизацию. В результате требуется немедленный ремонт в виде замены сальника, иначе с автомобилем могут возникнуть серьёзные проблемы.

Неисправность переднего сальника часто приводит к повреждению ремня ГРМ. А через протекающее заднее сальниковое устройство коленвала смазка может попасть на диск сцепления, отрицательно влияя на его фрикционные свойства. При этом также повышается расход горючего и снижается производительность транспортного средства.
Менять сальник на Ниве рекомендуется:

через 100 тыс. км пройденного машиной расстояния; если автомобиль давно не использовался, и уплотнение затвердело; при покупке некачественного сальника, вышедшего из строя намного раньше положенного срока.

На ниве необходимость в такой процедуре, как замена переднего сальника коленвала, возникает при обнаружении текущего через его кромку масла. При этом шкив разбрызгивает смазку, загрязняющую моторный отсек и переднюю часть двигателя. Обратив внимание на этот признак, стоит дополнительно проверить систему вентиляции картера, так как при её засорении даже замена сальника не поможет убрать течь.

Основные этапы работы, выполняемой на подъёмнике или канаве, следующие:

Снятие брызговика нижней части картера; Включение 1-й передачи и торможение машины с помощью стояночного тормоза. Это позволяет избежать кручения вала при смене сальника; Ослабление гайки, которая крепит шкив (в качестве инструмента для ВАЗ 21214 и 21212 применяют ключ на 38);

4. Ослабление ремня привода водяного насоса (используется головка на 13);

5. Смещение генератора с помощью отвёртки, приложенной так, как показано на фото;

6. Снятие сначала датчика, а затем ремня коленвала;

7. Откручивание гайки, закрепляющей шкив;

8. Снятие самого шкива.

Теперь с помощью отвёртки передний сальник поддевают и достают из гнезда. Последний этап, запрессовка новой манжеты, может выполняться двумя способами:
• с использованием инструментальной головки;
• с помощью накладываемого сверху шкива, с установленным на нём старым сальником. При затягивании гайки крепления новая манжета запрессовывается быстрее и проще.

После окончания запрессовки следует убедиться в надёжности установки переднего уплотнения. Ремонт заканчивается возвращением всех деталей на место в обратной последовательности.

Меняем задний сальник

Необходимость в ремонте авто путём замены заднего сальникового уплотнения определяется по следующим признакам:
• вращение расположенного внутри картера маховика приводит к разбрызгиванию масла, которое вытекает через щели, образовавшиеся между кожухом и его крышкой;
• протекание жидкости приводит к замасливанию накладок диска сцепления и его пробуксовке.

3. Снять сначала маховик, затем пластину

4. Отвернуть гайки на крышке кожуха (в качестве инструмента – головка на 10) и снять её;

5. Используя отвёртку, извлечь сальник.

Теперь необходимо взять новое сальниковое уплотнение коленвала и смазать его маслом вдоль рабочей кромки. После этого с помощью старой манжеты сальник запрессовывают на место. И, наконец, убедившись в его надёжном закреплении, устанавливают обратно все снятые детали.

Источник

Как заменить сальники коленчатого вала двигателя ВАЗ-21214

Замена переднего сальника коленчатого вала

Замену переднего сальника необходимо делать при выявлении течи масла через кромку сальника.

При этом вращающимся шкивом коленчатого вала масло разбрызгивается и замасленной оказывается вся передняя часть двигателя и моторного отсека.

Перед тем как заменять передний сальник, нужно проверить чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Работу проводим на смотровой канаве или подъемнике.

Снимаем брызговик поддона картера двигателя.

1. Включив 1-ю передачу и затормозив автомобиль стояночным тормозом, ключом «на 38» ослабляем гайку крепления шкива коленчатого вала. (Ослаблять нужно «с рывка»)

2. Ослабляем ремень привода насоса охлаждающей жидкости для этого:

Ослабляем головкой на 13 гайку крепления генератора к натяжной планке.

3. Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки

Для снятия ремня со шкива нужно снять датчик коленчатого вала для этого:

4. Отсоединяем разъем датчика

5. Крестообразной отверткой отворачиваем винт крепления датчика и вынимаем датчик

6. Окончательно отвернув, снимаем гайку крепления шкива коленчатого вала

7. Снимаем шкив с носка коленчатого вала.

8. Поддеваем передний сальник коленчатого вала отверткой и вынимаем его из гнезда крышки привода распределительного вала.

10. Смазав моторным маслом рабочую кромку нового сальника, запрессовываем его инструментальной головкой подходящего размера (или отрезком трубы).

11. Запрессовать сальник также можно другим способом.

Вставив новый сальник в гнездо крышки, устанавливаем на коленчатый вал шкив со старым сальником на хвостовике.

Затягивая гайку крепления шкива, запрессовываем новый сальник до упора. Отвернув гайку крепления шкива, снимаем шкив и старый сальник.

Монтируем детали в обратной последовательности.

Замена заднего сальника коленчатого вала

При износе заднего сальника коленчатого вала, масло разбрызгивается вращающимся маховиком внутри картера сцепления, а затем вытекает наружу через щели между картером и его передней крышкой.

При течи масла через задний сальник коленчатого вала происходит замасливание накладок ведомого диска сцепления и как следствие пробуксовка сцепления.

Перед заменой сальника нужно убедиться в чистоте системы вентиляции картера. Так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Работу проводим на смотровой канаве или подъемнике.

Снимаем коробку передач (статья – «Снятие и установка КПП»).

Демонтируем ведомый и ведущий диски сцепления.

Вворачиваем в резьбовое отверстие блока цилиндров болт крепления коробки передач

1. Головкой «на 17» отворачиваем шесть болтов крепления маховика.

Коленчатый вал от проворота удерживаем монтажной лопаткой, вставленной между зубьями маховика и опирающейся на ввернутый болт

2. Снимаем пластину и маховик.

3. Головкой «на 10» отворачиваем две гайки крепления крышки картера сцепления и снимаем ее.

Поддев отверткой сальник извлекаем его из держателя.

Смазываем рабочую кромку нового сальника моторным маслом.

Используя старый сальник как оправку, запрессовываем новый сальник

Демонтированные детали устанавливаем в обратной последовательности.

Источник

Замена переднего сальника коленчатого вала ВАЗ 21213, 21214 (Нива)

Работу проводим на смотровой канаве или подъемнике.

Снимаем брызговик поддона картера двигателя. (см. Снятие пластины защиты поддона картера и брызговиков впрыскового двигателя, и Снятие пластины защиты поддона картера и брызговиков карбюраторного двигателя).
Включив 1-ю передачу и затормозив автомобиль стояночным тормозом…

… ключом «на 38» ослабляем гайку крепления шкива коленчатого вала.

Ослабляем ремень привода насоса охлаждающей жидкости (см. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости) и снимаем его со шкива коленчатого вала.
Окончательно отвернув,…

… снимаем гайку крепления шкива коленчатого вала.

Снимаем шкив с носка коленчатого вала.

Поддеваем передний сальник коленчатого вала отверткой.

… и вынимаем его из гнезда крышки привода распределительного вала.

Смазав моторным маслом рабочую кромку нового сальника,…

… запрессовываем его инструментальной головкой подходящего размера (или отрезком трубы).

Запрессовать сальник также можно другим способом.

Вставив новый сальник в гнездо крышки, устанавливаем на коленчатый вал шкив со старым сальником на хвостовике.

Затягивая гайку крепления шкива, запрессовываем новый сальник до упора.
Отвернув гайку крепления шкива, снимаем шкив и старый сальник.
Монтируем детали в обратной последовательности.
