Как заменить ремень генератора на ниве 21214 инжектор

Лада 4×4 3D ☭ Белка › Бортжурнал › Установка поликлинового ремня

Генератор Ваз 21214 стоит в не удачном месте — под термостатом и рядом с газовым редуктором. Решил перенести генератор и избавиться, от очередного «купания» генератора охлаждающей жидкостью. Пересмотрел кучу вариантов, точнее кронштейнов самодельных, заводских — выбор пал на «шнивовский» вариант с установкой поликлинового ремня.

Для внедрения этой идеи пришлось приобрести много деталей и часть изготовить:

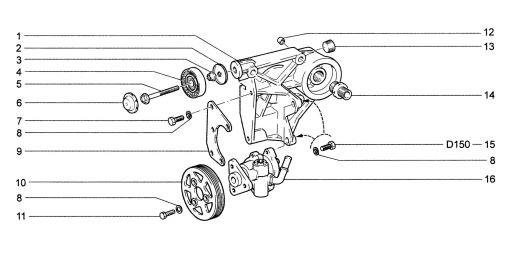

1.Кронштейн масляного фильтра 21230-1012028-10-0;
4.Ролик натяжной в сборе 21230-1041056-10-0;
5.Болт крепления ролика натяжного ролика 21230-1041122-00-0;
9. Пластина крепления гидроусилителя 21230-1012034010-0 (изготовил своими руками);
10.Шкив привода насоса гидроусилителя 21230-3407180-10-0;

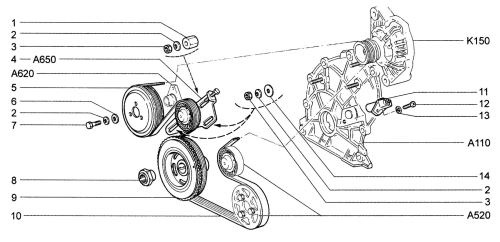

1. Кронштейн генератора 21230-1-41034-00-0;
9. Планка крепления кронштейна генератора 21230-1041046-00-0 (изготовил сам);

11. Крышка привода 21230-1002060-00-0;

4. Механизм натяжения ремня в сборе 21230-1041050-20-0;
5.Шкив привода водяного насоса 21230-1308024-00-0;
9.Шкив-демпфер коленвала 21230-1005058-01-0;

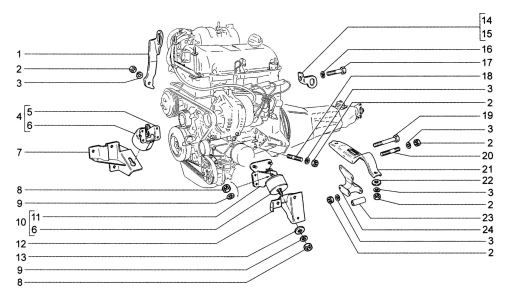

10. Кронштейн крепления двигателя левый в сборе с подушкой 21230-1001011-00-0;
12. Кронштейн передней подвески двигателя левый 21230-1001057-00-0;

После монтажа кронштейна масляного насоса.

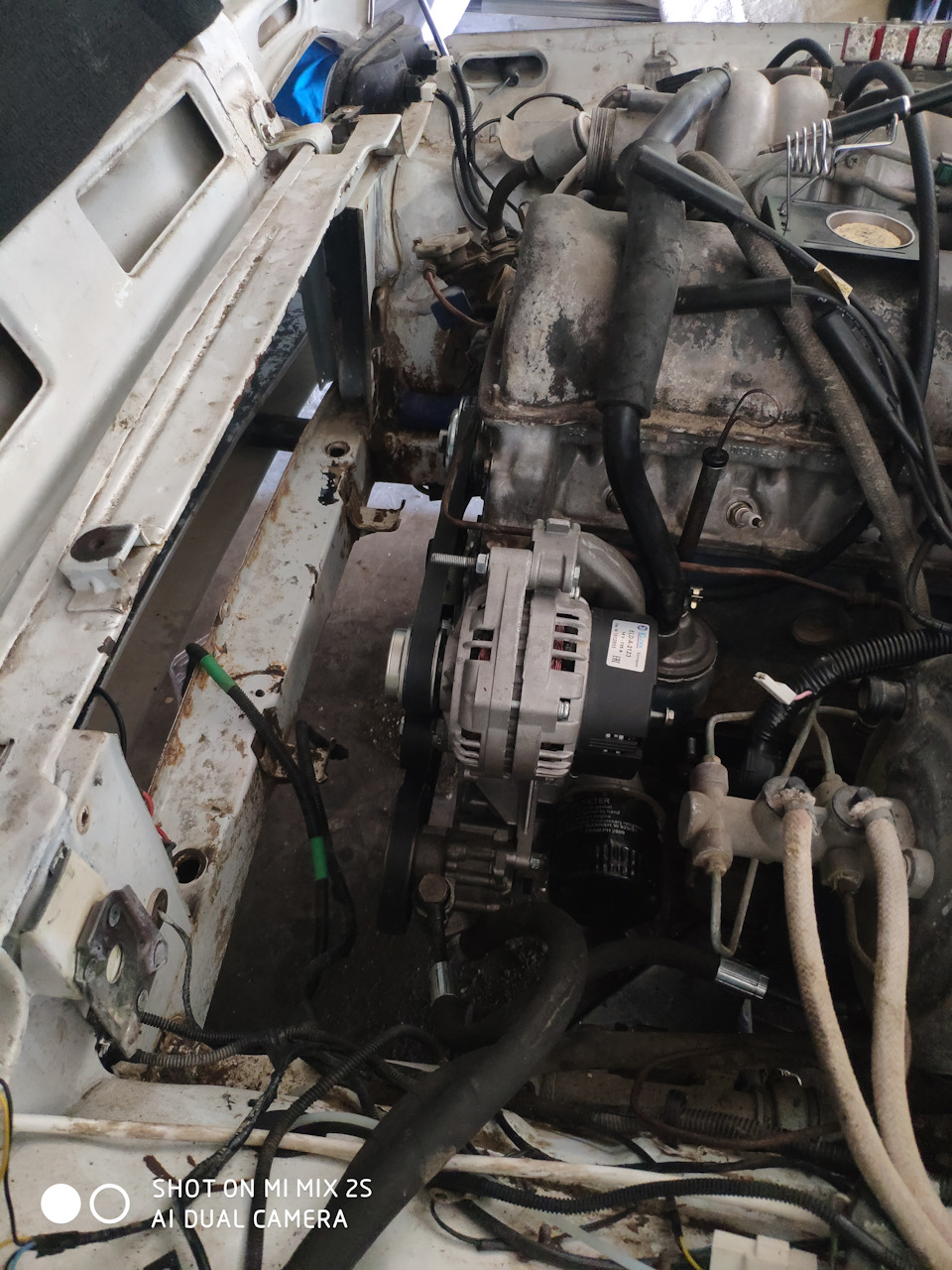

Установка генератора, подбор регулируемых шайб и дополнительного провода масса к генератору.

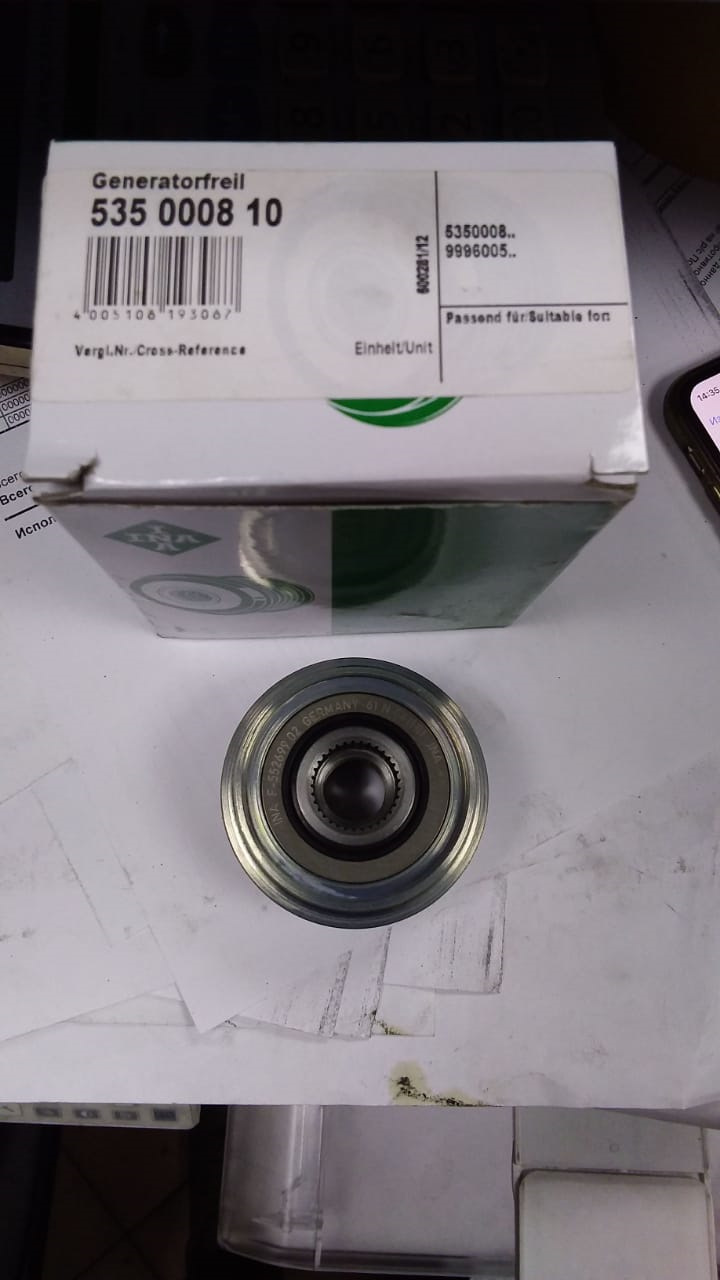

На генератор была также установлена обгонная муфта.

Обдумав условия эксплуатации и планируемые изменения в работе электро вентиляторов охлаждения, решил установить,

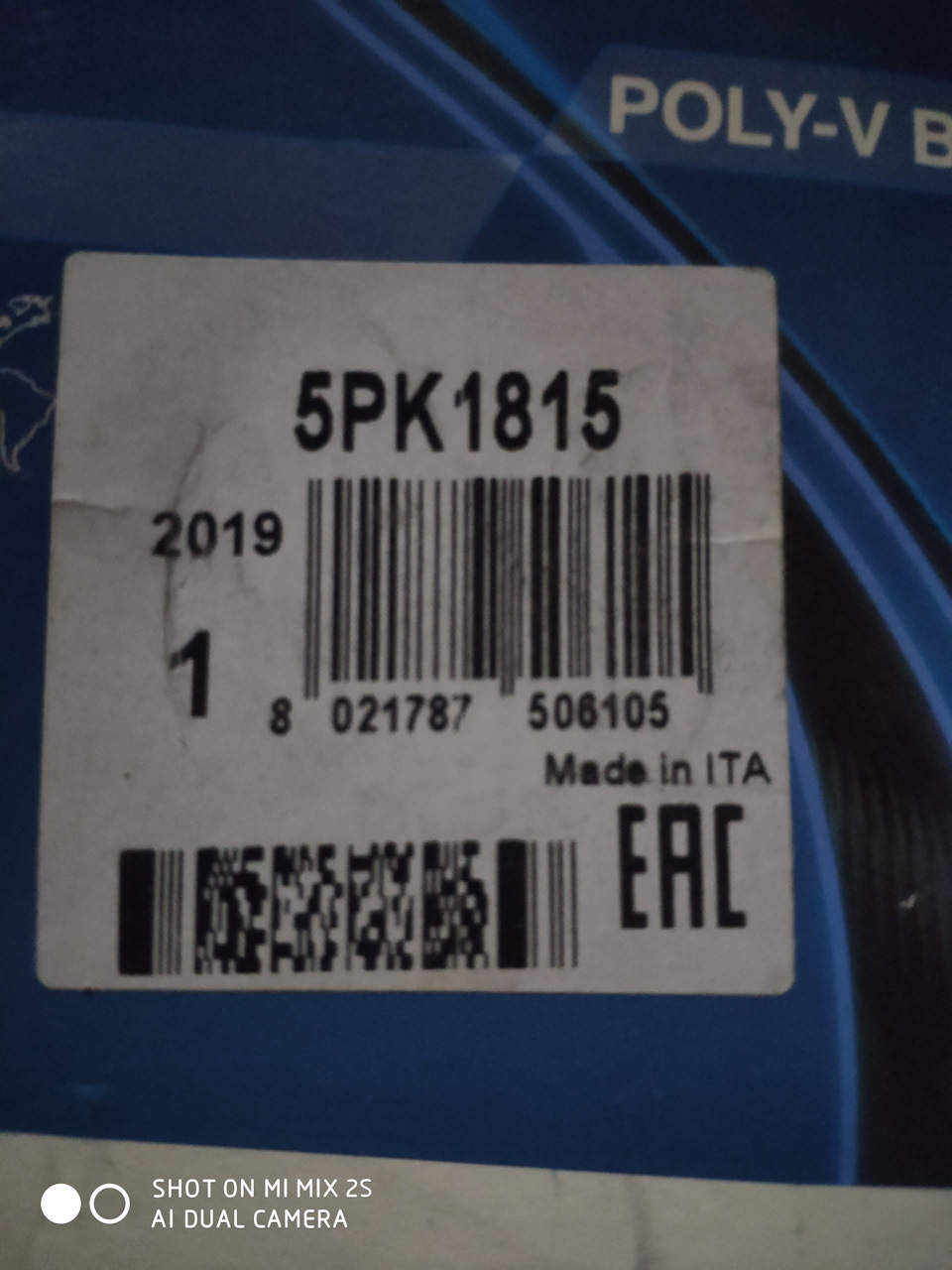

а также пришлось установить меньшей длины поликлиновый ремень

Лада 4×4 3D 2015, двигатель бензиновый 1.7 л., 76 л. с., полный привод, механическая коробка передач — своими руками

Машины в продаже

Лада 4×4 2121 Нива, 2021

Лада 4×4 2121 Нива, 2021

Лада 4×4 2121 Нива, 2021

Лада 4×4 2121 Нива, 2021

Комментарии 19

по состоянию на 07.05.2021 цена вопроса данной переделки 10206р ( это примерно) это при условии покупки новых деталей…
и Это не целесообразно, гена умрет новый купить дешевле и проше будет…
Остаётся рассмотреть вопрос б/у на разборках… тогда может и выгодно будет…
но тут вопрос уже встает ребром где кто и как эксплуатирует, да машина тонет, гена купается и постоянно приходить менять диодный мост и шеточный узел а это 1200р…
и так за 160000км и и 6 лет эксплуатации данную процедуру проводил раза 2…

Вы эти выводы делаете из личного опыта или просто есть время лясы потачить? Доводы не аргументированы, без учёта механики поликлинового ремня и как следствие меньшей нагрузки на кшм. А также не учитываете увеличение ресурса генератора и т.д Вывод просто поток словоблудия не более.

Ещё раз прочтите мой вопрос? И постарайтесь для себя на него ответить, это вам поможет разобраться в себе, а потом уже в технических проблемах. Ещё раз вас прошу попробуйте ответить на вопрос, а потом писать о том в чем плохо разбираетесь.

Я так понимаю уровень вашего интеллекта не позволяет ответить на мой вопрос, и понять суть моего сообщения, очевидно сказывается регион проживания. Ну а на этом соизволю откланяться вам… И не смею больше Ваше сиятельство беспокоить, а то куда мне с каким то техническим образованием и опытом работы на сто…

Патрубок придётся притягивать, или что-то придумаете своё?

Источник

Размер ремня генератора на ваз 21214 инжектор

Натяжение ремня проверяем по его прогибу между шкивами агрегатов.

1. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 10–15 мм между шкивами насоса и генератором

2. или 12–17 мм между шкивами насоса и коленчатого вала. Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю — для уменьшения натяжения.

3. Для замены ремня ослабляем гайку крепления генератора к натяжной планке головкой «на 17» на карбюраторном двигателе.

4. или головкой «на 13» – на впрысковом двигателе. Смещаем генератор к блоку цилиндров для ослабления натяжения ремня.

5. Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки:

на карбюраторном двигателе;

6. на двигателе ВАЗ-21214.

Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса.

Снятие и установка генератора инжекторного двигателя Нива 2121, Ваз 2131, Лада 4х4

Устройство генератора Нива 2121, Нива 2131, ремонт своими руками

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем пластину защиты поддона картера и правый брызговик двигателя нива 2131 (см. Снятие пластины защиты поддона картера и брызговиков впрыскового двигателя).

Отсоединяем провод вывода «D» генератора.

Сдвинув резиновый чехол, ключом «на 10» отворачиваем гайку крепления проводов к выводу «В »…

Снимаем ремень привода насоса охлаждающей жидкости ваз 2131 (см. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости).

Головкой на «13» отворачиваем гайку болта крепления генератора к натяжной планке.

Ключом «на 13» отворачиваем гайку болта нижнего крепления генератора к кронштейну на блоке цилиндров и вынимаем болт. Генератор вынимаем из моторного отсека вниз.

Разжав три выступа кожуха,…

Крестообразной отверткой отворачиваем два винта…

…и отводим регулятор напряжения с щеткодержателем.

Отсоединяем провод и снимаем регулятор напряжения с щеткодержателем.

Ключом «на 10» отворачиваем гайку,…

Замена ремня генератора НИВА. Ремень генератора через 25км. на НИВЕ 21214

на
НИВЕ
ВАЗ
21214
с гидроусилителем руля меняется после снятия
ремня
с гидроусилителя

Замена ремня гидроусилителя руля НИВА ВАЗ 21214. Натяжка ремня гидроусилителя НИВЫ

гидроусилителя руля
НИВЫ
5 минут. Подшипник и сальник насоса выйдут из строя быстрее, если.

…снимаем втулку и провод конденсатора.

Отвернув крестообразной отверткой винт,…

Крестообразной отверткой отворачиваем винт крепления выпрямительного блока и три винта крепления концов обмоток статора.

На винты крепления концов обмоток статора нива 2121 надеты изолирующие шайбы.

Отводим концы обмоток статора…

…и снимаем выпрямительный блок.

Накидным ключом «на 21» отворачиваем гайку крепления шкива, удерживая ротор шестигранником «на 8».

Снимаем шайбу и части шкива.

С вала ротора снимаем шайбу.

Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки.

Остро заточенной чертилкой или краской помечаем взаимное расположение крышек и статора для последующей сборки.

…разъединяем переднюю крышку со статором и заднюю крышку с ротором.

Поддев отверткой статор ваз 2131.

. вынимаем его из передней крышки.

Выколоткой, упирающейся строго в торец вала ротора (чтобы не повредить пластмассовую втулку, расположенную под контактными кольцами),…

…выбиваем ротор с подшипником из задней крышки.

Съемником спрессовываем подшипник с вала ротора генератора нива 2121.

Новый подшипник напрессовываем на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу.

Тестером проверяем обмотки статора и ротора генератора нива 2131 на обрыв или замыкание на корпус.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

Процедура представляет собой следующую последовательность действий:

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

А еще интересно: Рулевые наконечники Нива Шевроле

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Замена ремня генератора ВАЗ 2121 Нива. Фото, инструкция как поменять ремень генератора на Ниве

В данном фотоотчете подробно показано как заменить ремень генератора на автомобиле ВАЗ 2121 Нива. В среднем оригинальный ремень генератора проходит около 100 тыс. километров, что известно из отзывах многих обладателей этого автомобиля.

Важно понимать что после замены ремня на новый, возможно его срок жизни немного сократится, так как хороший ремень найти сложно.

Их необходимых инструментов нам понадобится лишь обычный гаечный ключ на 17 либо можно взять ключ-трещётку и головку к ней на 17.

Также можете ознакомится с нашим фото отчётом по замене генератора на ВАЗ Нива

по ремонту ВАЗ (Lada) 2121 (4х4)

Нюансы

При замене генератора на Нива 21213, 2121, 21214 возникает ряд тонкостей, и один из них – это расположение генераторного агрегата. Он находится в нижней части моторного отсека.

Собственно, поэтому и возникают проблемы с эксплуатацией конструкции: во время езды на генератор попадают различные загрязнения, а также капает охладительная жидкость. Если не хочется постоянно менять генераторный блок, то рекомендуется перенести его наверх.

Чтобы в процессе эксплуатации автомобиля не возникало никаких проблем, важно следить за состоянием машины. И в первую очередь рекомендуется регулярно проводить осмотр генератора.

Так, при моргании лампочки «АКБ» на приборной панели, при возникновении подозрительных шумов или скрипящих звуков уже следует насторожиться и задуматься о том, что генератор работает неправильно.

Своевременный осмотр поможет избежать неприятных ситуаций в виде поломок составляющих элементов генератора, и как следствие, выхода из строя целых электрических систем.

Читать новости о новой Ниве

Замена ремня генератора на Ниве

Ремень генератора на Ниве может спокойно отходить 100 000 км пробега, что проверено многими автовладельцами на личном опыте. Но при последующей установке, ресурс его возможно сократится, так как выбрать настоящий оригинальный ремень бывает очень сложно. Если вы решили выполнить его замену, то для выполнения этого техобслуживания понадобится ключ рожковый на 17 или головка с трещоткой и удлинителем, а также с карданным шарниром.

Итак, первым делом необходимо ослабить гайку натяжителя ремня, как показано наглядно на фото ниже:

После того, как гайка ослаблена, необходимо подвинуть генератор в сторону, чтобы ремень был свободным. Более подробно показано схематически на картинке:

И в этот момент, когда ремень максимально ослаблен, можно снимать его со шкива помпы:

И затем с привода генератора, так как он уже будет полностью свободным:

Покупаем новый по цене около 80 рублей и производим его замену. Установка проводится в обратной последовательности и не забываем про натяжение, чтобы зарядка аккумуляторной батареи была в норме.

Диагностика и устранение свиста ремня генератора

В машине свистит ремень генератора? — Не поддавайтесь панике. Первое, что требуется сделать — произвести небольшую диагностику. Осмотрите ремень на факт явных повреждений.

Проверьте, хорошо ли он натянут, нет ли явного смещения линии шкивов. Особое внимание уделите поверхности ремня — на ней не должно быть никаких жидкостей.

После осмотра, вы сможете сделать предварительные выводы и принять решение по дальнейшему ремонту:

Если ремень визуально поврежден, на поверхности есть серьезные трещины, а края потрепаны, то без замены ремня уже не обойтись. При этом покупайте только оригинальные детали для своей модели ВАЗ.

В противном случае уже через пару тысяч километров вы снова столкнетесь с этой проблемой. К слову, некачественные китайские подделки часто «свистят» сразу после установки.

На ремне видны явные загрязнения (масло, тосол )? — Аккуратно очистите ремень от лишних загрязнений (если это возможно). Если грязь въелась в изделие и чистка не дает видимых результатов, то ремень генератора лучше заменить.

Если внешне проблем не обнаружено, переходите к механической части. Проверьте натяжение. Для этого нажмите на ремень в средней точке между шкивами коленчатого вала и генератора.

Оптимальный уровень прогиба — около 6-8 мм. Если этот параметр оказался больше или меньше, без регулировки не обойтись.

Сразу отметим, что для каждой модели ВАЗ процесс настройки может немного отличаться. Мы рассмотрим общий случай.

Подготовьте трещоточную рукоятку, накидной ключ на «19», глубокую головку на «17», а также запаситесь 15-20 минутами личного времени.

Источник

Замена ремня генератора ваз 21214 инжектор

ЗЫ. Сейчас подумываю попробовать приладить генератор на 110-120А, которые идут на VW Passat, или др. немцев. Мне это посоветовал один электрик из автомастерской. У него стоит бешеная музыка и он считает что запас по току не помешает. Правда ноый ГЕНА от VW стоит дорого 280-340 уЁв. в зависимости от модели. Делаит их БОШ. Может найду б.у.

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Владельцы автомобилей ВАЗ часто сталкиваются с ситуацией, когда при запуска двигателя слышен свист ремня генератора.

В такой ситуации большинство новичков видят только один выход — замену якобы изношенного элемента. На самом же деле не стоит принимать необдуманные решения.

Свит может быть вызван целым рядом причин, которые можно устранить своими руками и с минимальными затратами.

Особенности и возможные причины свиста ремня генератора

Основное назначение генератора — питание электрооборудования автомобиля. Но как обеспечивается постоянное вращение ротора?

На коленчатом вале двигателя и вале генератора есть специальные шкивы, на которых и натянут ремень. После пуска мотора коленвал начинает вращаться, приводя в действие ротор генератора.

Появление писка обусловлено повышенным трением ремня о шкив генератора (коленчатого вала) или обычным проскальзыванием.

При этом на практике причины писка и свиста могут быть следующие:

Эта неисправность чаще всего проявляется при повышенных нагрузках. Подшипник может издавать свист или греметь. В такой ситуации может выручить только замена своими руками или на СТО.

Диагностика и устранение свиста ремня генератора

В машине свистит ремень генератора? — Не поддавайтесь панике. Первое, что требуется сделать — произвести небольшую диагностику. Осмотрите ремень на факт явных повреждений.

Проверьте, хорошо ли он натянут, нет ли явного смещения линии шкивов. Особое внимание уделите поверхности ремня — на ней не должно быть никаких жидкостей.

После осмотра, вы сможете сделать предварительные выводы и принять решение по дальнейшему ремонту:

Если ремень визуально поврежден, на поверхности есть серьезные трещины, а края потрепаны, то без замены ремня уже не обойтись. При этом покупайте только оригинальные детали для своей модели ВАЗ.

В противном случае уже через пару тысяч километров вы снова столкнетесь с этой проблемой. К слову, некачественные китайские подделки часто «свистят» сразу после установки.

На ремне видны явные загрязнения (масло, тосол )? — Аккуратно очистите ремень от лишних загрязнений (если это возможно). Если грязь въелась в изделие и чистка не дает видимых результатов, то ремень генератора лучше заменить.

Если внешне проблем не обнаружено, переходите к механической части. Проверьте натяжение. Для этого нажмите на ремень в средней точке между шкивами коленчатого вала и генератора.

Оптимальный уровень прогиба — около 6-8 мм. Если этот параметр оказался больше или меньше, без регулировки не обойтись.

Сразу отметим, что для каждой модели ВАЗ процесс настройки может немного отличаться. Мы рассмотрим общий случай.

Подготовьте трещоточную рукоятку, накидной ключ на «19», глубокую головку на «17», а также запаситесь 15-20 минутами личного времени.

Последовательность подтяжки ремня генератора

Ключом на «17» слегка открутите верхнюю крепежную гайку, соединяющую генератор с кронштейном.

Ослабьте гайку крепления в нижней части (достаточно открутить ее на несколько оборотов).

Если надо ослабить ремень, возьмитесь за генератор и потяните его на себя (если требуется подтянуть ремень — от себя). После чего необходимо затянуть гайки и произвести проверку работы генератора.

Перед пуском мотора включите несколько основных потребителей, к примеру, печку, дальний свет и обогрев. Если свист пропал, а уровень зарядки остается на нормальном уровне, то работу можно считать успешной.

При этом помните, что перетяжка также недопустима (это может привести к повышенному износу шкивов и ремня).

Бывают ситуации, когда ремень генератора свистит время от времени, к примеру, при снижении температуры или повышении влажности на улице.

В этом случае можно воспользоваться специальными присадками (продаются в стандартных баллончиках). Способ применения весьма прост.

Необходимо распылить состав на внутреннюю часть ремня и шкивы. Стоимость таких изделий — от 500 до 1500 рублей.

Если на вашем авто пищит ремень генератора, то не стоит сразу же нестись на СТО и производить дорогостоящий ремонт.

В большинстве случаев проблема решается намного проще и за несколько минут. И теперь вы знаете, как это делается. Удачи на дорогах и конечно же без поломок.

Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости Нива 2121, Ваз 2131, Лада 4×4 Натяжение ремня проверяем по его прогибу между шкивами агрегатов ваз 2121. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 1015 мм. между шкивами насоса и генератором. или 1217 мм между шкивами насоса и коленчатого вала. Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю для уменьшения натяжения. Для замены ремня нива 2121 ослабляем гайку крепления генератора к натяжной планке. головкой на 17 на карбюраторном двигателе. или головкой на 13 на впрысковом двигателе. Смещаем генератор к блоку цилиндров для ослабления натяжения ремня нива 2131.

Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки нива 2131: на впрысковом двигателе. На двигателе 21214 снимаем датчик положения коленчатого вала (см. Снятие датчика положения коленчатого вала). Снимаем ремень ваз 2131. На карбюраторном двигателе его приходится вынимать через щель между радиатором и кожухом. Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса нива 2121. Оригинальный ремень генератора на ВАЗ 2121 может прослужить водителю порядка 100 тысяч километров пробега по отечественным дорогам, такие сообщения поступали от многих владельцев народного любимца.

Но не всегда получается найти оригинальный ремень генератора на автомобильном рынке, вся проблема в том, что продавцам свойственно обманывать доверчивых клиентов и срок службы при-подвального ремня может сократиться в 2-3 раза. Сегодня мы расскажем как заменить ремень генератора на Ниве своими руками в гаражных условиях. Когда новый ремень генератора у Вас уже на руках, то Вам требуется подготовить рожковый ключ на 17 и удобное место для ремонта. Как говорится в народе, оставлю это видео здесь. Видео. Замена генератора и приводного ремня своими руками Уважаемые пользователи нашего сайта, рекомендую ознакомиться со статьей на тему своими руками.

Данная инструкция подойдет как новичкам, так и опытным водителям автомобиля ВАЗ 2121. Замена ремня генератора на Ниве 1. На изображении показано как правильно ослабить гайку натяжителя ремня генератора. 2. Когда гайка немного ослаблена, нужно отодвинуть генератор автомобиля в сторону, чтобы иметь хороший доступ к ремню. Стрелка, в какую сторону нужно подвинуть генератор, указана на фотографии. 3. Снимаем ремень со шкива помпы, более подробней смотрите на изображение. 4. Ремень генератора полностью снят, теперь можно приступать к установке нового. Стоимость нового ремня около 100 рублей. Производим установку в обратной последовательности, так же не забудьте про нятяжение ремня генератора, про данную операцию можно посмотреть видео выше.

Замена ремня генератора НИВА. Ремень генератора через 25км. на НИВЕ 21214

Ремень генератора на НИВЕ ВАЗ 21214 с гидроусилителем руля меняется после снятия ремня с гидроусилителя….

Источник

Ремень генератора ваз 21214 инжектор размер

Натяжение ремня генератора ваз 21214 инжектор

Натяжение ремня проверяем по его прогибу между шкивами агрегатов.
1. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 10–15 мм между шкивами насоса и генератором

на карбюраторном двигателе;

6. на двигателе ВАЗ-21214.

Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса.

Оригинальный ремень генератора на ВАЗ 2121 может прослужить водителю порядка 100 тысяч километров пробега по отечественным дорогам, такие сообщения поступали от многих владельцев народного любимца. Но не всегда получается найти оригинальный ремень генератора на автомобильном рынке, вся проблема в том, что продавцам свойственно обманывать доверчивых клиентов и срок службы при-подвального ремня может сократиться в 2-3 раза. Сегодня мы расскажем как заменить ремень генератора на Ниве своими руками в гаражных условиях.

Когда новый ремень генератора у Вас уже на руках, то Вам требуется подготовить рожковый ключ на 17 и удобное место для ремонта. Как говорится в народе, оставлю это видео здесь.

Видео. Замена генератора и приводного ремня своими руками

1. На изображении показано как правильно ослабить гайку натяжителя ремня генератора.

2. Когда гайка немного ослаблена, нужно отодвинуть генератор автомобиля в сторону, чтобы иметь хороший доступ к ремню. Стрелка, в какую сторону нужно подвинуть генератор, указана на фотографии.

3. Снимаем ремень со шкива помпы, более подробней смотрите на изображение.

4. Ремень генератора полностью снят, теперь можно приступать к установке нового.

Стоимость нового ремня около 100 рублей. Производим установку в обратной последовательности, так же не забудьте про нятяжение ремня генератора, про данную операцию можно посмотреть видео выше.

Недостаточное натяжение ремня генератора возможен не только его слёт. Если ремень проскальзывает, то не используется вся его эффективность. А как мы знаем, именно эта деталь является связующим звеном между генератором и аккумулятором, которое передаёт энергию из одного узла в другой. Простыми словами, если ремень используется не полностью, то заряд аккумулятора падает.

Если из-под капота вашего транспортного средства вдруг идёт непонятный свист, знайте, на растянутый ремень генератора попала вода. Это значит, что нужно его заменить и хорошо натянуть. Для этого понадобится ключ с трещёткой на 17 и накидной ключ на 19.

Как натянуть ремень генератора ВАЗ 2121

1. Откройте капот и открутите гайку, которая крепит генератор и пластину натяжителя.

2. Не сильно ослабьте гайку крепления.

3. Теперь можно натянуть ремень. Делается это так: берётесь рукой за гайку натяжителя и двигаете генератор вниз. Если Вы будете двигать его вверх, то ремень наоборот будет послабляться.

4. Когда будет найдено правильно положение – закрутите гайку натяжителя. 5. Затягиваем нижний болт и заводим двигатель. Если слышны посторонние шумы или видно, что ремень проскальзывает, нужно повторить процедуру.

6. Тестирование необходимо проводить с максимальным количеством включённых электроприбором. 7. Если в таком случае аккумулятор выдаёт не менее 13 Вольт, то всё сделано правильно.

Многие водители переусердствуют и слишком сильно натягивают ремень, забывая о том, что это может привести к плохим последствиям. Среди них – растягивание ремня и как следствие слёт, износ подшипника. Внимательно относитесь к своему автомобилю и обращайте внимание на посторонние звуки. Напомним, что в предыдущей статье мы рассказывали

Замена и натяжка ремня генератора своими руками

В зависимости от комплектации автомобиля могут применяться различные схемы и варианты приводов вспомогательных агрегатов.

Ремни могут отличаться по размерам, так как вспомогательные агрегаты, такие как насос гидроусилителя, генератор, компрессор кондиционера могут быть разных производителей.

Поэтому перед тем как проверять и заменять ремни, нужно определиться какой вариант Вам подходит.

На внешней стороне ремней указывается их размер. Нужно покупать ремни в соответствии с их размером.

При замене ремней обязательно нужно проверять состояние натяжных и вспомогательных роликов.

Обязательно нужно возить с собой запасные ремни, особенно в дальнюю поездку. Рассмотрим некоторые вариантные исполнения и технологию замены ремней.

Недостаточное натяжение ремня ухудшает циркуляцию жидкости в системе охлаждения, что приводит к перегреву двигателя. Кроме этого ухудшается подзарядка аккумуляторной батареи и повышенно изнашивается сам ремень. При слишком сильном натяжении могут выйти из строя подшипники водяного насоса и генератора.

Проверяют натяжение ремня привода водяного насоса и генератора сверху в подкапотном пространстве.

Натяжение характеризуется величиной прогиба ремня между шкивами насоса и коленчатого вала (прогиб «В«) (рис. 1) или шкивами генератора и насоса (прогиб А) при приложении усилия 98,1 Н (10 кгс) в середине расстояния между шкивами.

Прогиб А должен быть 10 – 15 мм, прогиб В – 12 – 17 мм.

Удобнее проверять прогиб «А«.

Для проверки натяжения можно использовать пружинные весы-безмен, зацепив их крючком ветвь ремня и оттягивая ее вверх.

Натяжение ремня регулируйте на автомобиле, установленном на подъемнике или смотровой канаве.

Регулировка осуществляется перемещением генератора относительно двигателя.

Вам потребуются: ключ «на 13», монтажная лопатка.

1. Снимите защиту масляного картера и брызговик двигателя.

2. Ослабьте примерно на один оборот гайку крепления генератора к натяжной планке

3. Ослабьте гайку нижнего крепления генератора.

4. Для увеличения натяжения ремня переместите генератор от двигателя.

Перемещая генератор для увеличения натяжения ремня, усилие прикладывайте только к корпусу генератора. размещая монтажную лопатку между корпусом и двигателем.

5. Для уменьшения натяжения ремня рукой переместите генератор к двигателю.

6. Не меняя положения генератора, затяните гайку крепления генератора к натяжной планке и гайку нижнего крепления генератора.

гайки крепления генератора к натяжной планке 28,08-45,3 Н м (2,9-4,6 кгсм);

гайки нижнего крепления генератора 57,3-72 Н м (5,95-7,35 кгсм).

7. Установите защиту масляного картера и брызговик двигателя в порядке, обратном снятию.

8. Для замены ремня выверните винт датчика положения коленчатого вала и извлеките датчик из гнезда кронштейна, не отсоединяя провода.

9. Снимите ремень привода насоса гидроусилителя рулевого управления.

10. Выполните операции 2 и 3, предусмотренные для регулировки натяжения ремня, и придвиньте генератор к двигателю до упора.

А еще интересно: Генератор Нива 2121, 21213, 21214: какой установлен, замена

11. Снимите ремень сначала со шкива насоса, затем со шкивов генератора и коленчатого вала.

12. Наденьте новый ремень сначала на шкив коленчатого вала, затем на шкив генератора и затем на шкив насоса.

Если новый ремень туго надевается на шкив насоса, а генератор при этом до упора сдвинут к двигателю, аккуратно проворачивайте шкив насоса рукой или медленно проворачивайте коленчатый вал до полного надевания ремня на шкив. Проворачивать коленчатый вал попросите помощника.

13. Выполните операции 2-6, предусмотренные для регулировки натяжения ремня.

14. Установите на место датчик положения коленчатого вала.

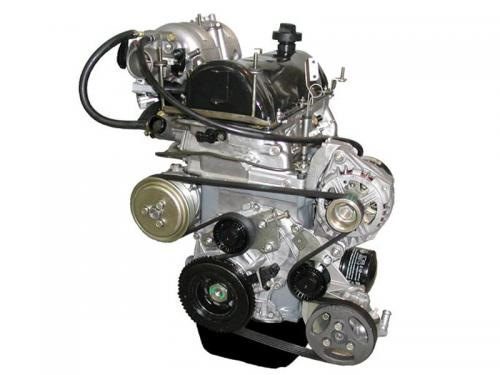

Как вариант на автомобиль может быть установлен один поликлиновой ремень, служащий приводом всех вспомогательных агрегатов (водяного насоса, генератора и насоса гидроусилителя рулевого управления). При этом генератор установлен слева от двигателя вверху.

В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12 ± 1) мм.

Регулируют натяжение ремня перемещением натяжного ролика 3, вращая болт 5 натяжителя при ослабленных гайках 8 крепления кронштейна 4 натяжителя. После регулировки проверните коленчатый вал двигателя на два оборота и вновь проверьте натяжение ремня.

В этом случае натяжение ремня проверяют его прогибом между шкивами генератора и водяного насоса. При нормальном натяжении ремня прогиб «h» (рис. 11) под действием сосредоточенной нагрузки «Р» 75 Н (7,6 кгс) должен быть равен (12 ± 1) мм.

Ресурс ремня на ниве 50 000 – 100 000 тыс.км пробега, затем его рекомендуется заменить на новый чтобы избежать обрыва, и скрежета, в этом конечно нет нечего страшного когда он свистит, но с легка раздражает, и генератор работает по хуже. Самое главное поставить оригинальный, качественный ремень, который сейчас не так то просто найти. Но есть неплохие импортные производители bosh и Gates размер 940х10.

Возможные причины свиста:

В первую очередь откручиваем гайку натяжителя ремня как на картинке ниже.

Далее нужно снять защитный лист двигателя и открутить нижнюю гайку.

Сейчас он ослаблен и его можно пробовать сдвинуть. Стрелкой показано направление движения.

Ремень свободен теперь его можно снять.

1. Обесточиваем питание у автомобиля отсоединив клеммы от аккумулятора.

2. Вытягиваем разъем с датчика коленвала, это можно сделать открутив крестообразной, отверткой крепежный болт. После чего снимаем датчик.

3. Устройство которое закрепляется гайкой слегка отвинчиваем и смещаем его к блоку.

4. Ремень который износился снимаем, это сделать легко так как устройство ослабленно.

5. Правую сторону следует поддомкратить, заранее сделав упор на колеса. Ставим ниву на четвертую скорость, так как правое колесо будем вращать.

6. Тянем его постепенно снимая его со шкива помпы, колесо крутим вытаскивая постепенно ремень со шкива.

Ремень который вы сняли уже как правило не подлежит ремонту, поэтому сняв старый сразу переходим к установке нового.

1. Набрасываем в начале на шкив коленчатого вала, а уже потом на все остальное.

А еще интересно: Датчик распредвала Шевроле Нива

2. Лучше всего когда процедура заканчивается надеванием на шкив генератора. Колесо все время вращается до полного одевания.

3. После того как устройство установится на свое посадочное место его следует закрепить болтом.

· Это Шкив коленвала.

· Затем на натяжной ролик.

· После чего правый нижний шкив.

· Ролик который находиться под генератором.

· И уже в конце шкив генератора.

После всего этого его следует хорошо подтянуть. Так как если натяжение будит слабым то батарея не будит обеспечена нужным ей зарядом.

4. Датчик устанавливаем на свое место.

На шеви лучше всего себя зарекомендовали ремни фирмы LUZAR.

Единственным легким вариантом ремонта является его замена или можно натянуть его, остальные проблемы которые возникают как правило устраняются только сняв его.

Как натянуть ремень генератора ВАЗ 2121 — фото

Недостаточное натяжение ремня генератора возможен не только его слёт. Если ремень проскальзывает, то не используется вся его эффективность. А как мы знаем, именно эта деталь является связующим звеном между генератором и аккумулятором, которое передаёт энергию из одного узла в другой. Простыми словами, если ремень используется не полностью, то заряд аккумулятора падает.

Если из-под капота вашего транспортного средства вдруг идёт непонятный свист, знайте, на растянутый ремень генератора попала вода. Это значит, что нужно его заменить и хорошо натянуть. Для этого понадобится ключ с трещёткой на 17 и накидной ключ на 19.

Как натянуть ремень генератора ВАЗ 2121

1. Откройте капот и открутите гайку, которая крепит генератор и пластину натяжителя.

2. Не сильно ослабьте гайку крепления.

3. Теперь можно натянуть ремень. Делается это так: берётесь рукой за гайку натяжителя и двигаете генератор вниз. Если Вы будете двигать его вверх, то ремень наоборот будет послабляться.

4. Когда будет найдено правильно положение – закрутите гайку натяжителя. 5. Затягиваем нижний болт и заводим двигатель. Если слышны посторонние шумы или видно, что ремень проскальзывает, нужно повторить процедуру.

6. Тестирование необходимо проводить с максимальным количеством включённых электроприбором. 7. Если в таком случае аккумулятор выдаёт не менее 13 Вольт, то всё сделано правильно.

Многие водители переусердствуют и слишком сильно натягивают ремень, забывая о том, что это может привести к плохим последствиям. Среди них – растягивание ремня и как следствие слёт, износ подшипника. Внимательно относитесь к своему автомобилю и обращайте внимание на посторонние звуки. Напомним, что в предыдущей статье мы рассказывали какое заливать масло в двигатель и коробку ваз 2121 своими руками.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

Процедура представляет собой следующую последовательность действий:

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

А еще интересно: Плюсы и минусы подвески автомобиля Шевроле Нива

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Натяжение ремня проверяем по его прогибу между шкивами агрегатов.

1. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 10–15 мм между шкивами насоса и генератором

2. или 12–17 мм между шкивами насоса и коленчатого вала. Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю — для уменьшения натяжения.

3. Для замены ремня ослабляем гайку крепления генератора к натяжной планке головкой «на 17» на карбюраторном двигателе.

4. или головкой «на 13» – на впрысковом двигателе. Смещаем генератор к блоку цилиндров для ослабления натяжения ремня.

5. Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки:

на карбюраторном двигателе;

6. на двигателе ВАЗ-21214.

Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса.

Снятие и установка генератора инжекторного двигателя Нива 2121, Ваз 2131, Лада 4х4

Устройство генератора Нива 2121, Нива 2131, ремонт своими руками

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем пластину защиты поддона картера и правый брызговик двигателя нива 2131 (см. Снятие пластины защиты поддона картера и брызговиков впрыскового двигателя).

Отсоединяем провод вывода «D» генератора.Сдвинув резиновый чехол, ключом «на 10» отворачиваем гайку крепления проводов к выводу «В »……и снимаем их.

Снимаем ремень привода насоса охлаждающей жидкости ваз 2131 (см. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости).

Головкой на «13» отворачиваем гайку болта крепления генератора к натяжной планке.

Ключом «на 13» отворачиваем гайку болта нижнего крепления генератора к кронштейну на блоке цилиндров и вынимаем болт. Генератор вынимаем из моторного отсека вниз.

Разжав три выступа кожуха,……снимаем его.Крестообразной отверткой отворачиваем два винта……и отводим регулятор напряжения с щеткодержателем.Отсоединяем провод и снимаем регулятор напряжения с щеткодержателем.Ключом «на 10» отворачиваем гайку,…

Замена ремня генератора НИВА. Ремень генератора через 25км. на НИВЕ 21214

на
НИВЕ
ВАЗ
21214
с гидроусилителем руля меняется после снятия
ремня
с гидроусилителя

Замена ремня гидроусилителя руля НИВА ВАЗ 21214. Натяжка ремня гидроусилителя НИВЫ

гидроусилителя руля
НИВЫ
5 минут. Подшипник и сальник насоса выйдут из строя быстрее, если.
…снимаем втулку и провод конденсатора.Отвернув крестообразной отверткой винт,……снимаем конденсатор.Крестообразной отверткой отворачиваем винт крепления выпрямительного блока и три винта крепления концов обмоток статора.На винты крепления концов обмоток статора нива 2121 надеты изолирующие шайбы.Отводим концы обмоток статора……и снимаем выпрямительный блок.Накидным ключом «на 21» отворачиваем гайку крепления шкива, удерживая ротор шестигранником «на 8».Снимаем шайбу и части шкива.С вала ротора снимаем шайбу.Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки.
Остро заточенной чертилкой или краской помечаем взаимное расположение крышек и статора для последующей сборки.

Поддев отверткой,……разъединяем переднюю крышку со статором и заднюю крышку с ротором.

Поддев отверткой статор ваз 2131.

. вынимаем его из передней крышки.Выколоткой, упирающейся строго в торец вала ротора (чтобы не повредить пластмассовую втулку, расположенную под контактными кольцами),……выбиваем ротор с подшипником из задней крышки.Съемником спрессовываем подшипник с вала ротора генератора нива 2121.Новый подшипник напрессовываем на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу.

Тестером проверяем обмотки статора и ротора генератора нива 2131 на обрыв или замыкание на корпус.

Диагностика неисправностей

В процессе эксплуатации любого автомобиля нередко возникают какие-либо неприятные ситуации в виде выхода из строя того или иного элемента. Нива не является исключением, и чаще всего страдает генератор.

Если кажется, что генератор неисправен, рекомендуется проверить его работоспособность с помощью мультиметра. Для этого потребуется запустить двигатель и проверить напряжение на клеммах аккумулятора. Стандартное значение, которое должен показывать мультиметр, составляет 13,6 В.

Если показатели во время замера выше, значит, в конструкции произошел обрыв или замыкание обмоток. То же самое можно сказать и про случай, когда напряжение ниже указанного числа. Данную процедуру проводят вне зависимости от двигателя: инжектор или карбюратор.

Также, если поломка вызвана другой причиной, можно выполнить замену самого генератора. Обычно за проведением замены обращаются в специальные СТО, но при необходимости работы можно выполнить и своими руками.

Дальше стоит рассмотреть вопрос, что делать владельцу автомобиля со свистящим ремнем привода генератора. Рекомендуется сразу обследовать механизм и выяснить, можно ли продолжать движение или необходимо немедленно приступать к ремонту. Диагностика выполняется так:

А еще интересно: Установка птф нива шевроле — Автожурнал MyDucato

Если ни один из указанных способов не принес результата, придется искать глубже – ослабить ремень привода и снять его со шкивов. Затем попробуйте вращать каждый шкив вручную, задача – обнаружить заедание вала, заставляющее ременную передачу пробуксовывать. Если и здесь все в порядке, внимательно изучите рабочую сторону ремешка – «зализанная» поверхность даст понять, что вам досталось некачественное изделие.

Натяжения ремня Ваз-21213

Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости

Натяжение ремня проверяем по его прогибу между шкивами агрегатов. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 10–15 мм…

…между шкивами насоса и генератором…

…или 12–17 мм между шкивами насоса и коленчатого вала.

Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю — для уменьшения натяжения. Для замены ремня ослабляем гайку крепления генератора к натяжной планке…

Замена ремня генератора ВАЗ 2121 Нива. Фото, инструкция как поменять ремень генератора на Ниве

В данном фотоотчете подробно показано как заменить ремень генератора на автомобиле ВАЗ 2121 Нива. В среднем оригинальный ремень генератора проходит около 100 тыс. километров, что известно из отзывах многих обладателей этого автомобиля.

Важно понимать что после замены ремня на новый, возможно его срок жизни немного сократится, так как хороший ремень найти сложно.

Их необходимых инструментов нам понадобится лишь обычный гаечный ключ на 17 либо можно взять ключ-трещётку и головку к ней на 17.

Также можете ознакомится с нашим фото отчётом по замене генератора на ВАЗ Нива

по ремонту ВАЗ (Lada) 2121 (4х4)

Характеристики штатного генератора

Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:

Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.

А еще интересно: Не открывается задняя дверь нива шевроле
Из таблицы видно, что в процессе замены генератора на Ниве можно отдать предпочтение более дешевому универсальному аналогу.

Замена ремня генератора на Ниве

Ремень генератора на Ниве может спокойно отходить 100 000 км пробега, что проверено многими автовладельцами на личном опыте. Но при последующей установке, ресурс его возможно сократится, так как выбрать настоящий оригинальный ремень бывает очень сложно. Если вы решили выполнить его замену, то для выполнения этого техобслуживания понадобится ключ рожковый на 17 или головка с трещоткой и удлинителем, а также с карданным шарниром.

Итак, первым делом необходимо ослабить гайку натяжителя ремня, как показано наглядно на фото ниже:

Как снять генератор.

Чтобы снять генератор нужно использовать ключ на десять, ослабив гайку которая держит основания с натяжным роликом, извлекая все гайки из своих посадочных мест. Затем отвинчиваем регулировочный винт, предварительно его найдя. Убедившись, что винт свободно перемещается откручиваем его до верха площадки. На фото вы можете посмотреть где находятся все эти болты.

Откидываем ремень со шкива, и откручиваем болты которые держат устройство, это можно сделать ключом на тринадцать, и с другой стороны ключом на семнадцать. Отключаем два провода которые подведены к задней части генератора, один подключён к шляпке болта другой штекерным способом, отключаем их. После чего удаляем его с посадочного места.

Ремень генератора, выбор, проверка, натяжение.

Ремень генератора, выбор, проверка, натяжение.

Сообщение [email protected] » 25 мар 2013, 22:41

doc Brown К относительному счастью РР не виновато

Re: Напряжение бортовой сети.

Сообщение trumen » 25 мар 2013, 23:10

Re: Напряжение бортовой сети.

Сообщение [email protected] » 25 мар 2013, 23:18

Re: Напряжение бортовой сети.

Сообщение trumen » 26 мар 2013, 00:19

Re: Напряжение бортовой сети.

Сообщение [email protected] » 26 мар 2013, 09:07

Re: Напряжение бортовой сети.

Сообщение Stranger21 » 26 мар 2013, 11:16

Re: Напряжение бортовой сети.

Сообщение hohol007 » 26 мар 2013, 11:23

Re: Напряжение бортовой сети.

Сообщение Антоха » 26 мар 2013, 11:33

Re: Напряжение бортовой сети.

Сообщение hohol007 » 26 мар 2013, 11:36

Re: Напряжение бортовой сети.

Сообщение Антоха » 26 мар 2013, 11:40

Re: Напряжение бортовой сети.

Сообщение [email protected] » 26 мар 2013, 12:56

Stranger21 Всё правильно понял. Гена мощный. А ремень обычный, зубчатый. Сейчас был в трёх магазинах, только в одном знают что такое поликлин, но почему то продавец не смог мне подобрать ремень. А я тож чёта затупил, то ли шнивский брать (но он длинный), то ли обычный классический (но таких у них поликлиновых не было)

Антоха Я гену наверх не выносил, у меня ГУР мешается (( У тебя то судя по длинне шнивский и стоит?

А по внешнему виду ремня как определить клиновой он или обычный? А то покупал давненько и не я. Знакомый по пути в магазин заскочил и купил, говорил что безумно хороший и чего то он не из дешевых был.

Re: Напряжение бортовой сети.

Сообщение Антоха » 26 мар 2013, 13:40

У меня наоборот, насос гура внизу, генератор на верху. Ремень не шнивский, даже не знаю для какой он машины, просто по длине подобрал. Клиновой ремень

Поликлиновой ремень.

Добавлено спустя 2 минуты 9 секунд: [email protected]

Слушай, ну не поверь что у Вас в областном городе нет магазинов для иностранных авто. Надо просто к ним придти и сказать, дайте мне клиновой ремень такой то длины такой то ширины и всё.

Re: Ремень генератора, выбор, проверка, натяжение.

Сообщение tester12 » 26 мар 2013, 16:00

Re: Ремень генератора, выбор, проверка, натяжение.

Сообщение Stranger21 » 27 мар 2013, 11:52

перенос же гены Аля Шнива + поликлин — самое лучшее что можно сделать — если чтото ДЕЛАТЬ!

Поставил новый китайский генератор на Шевик

Как оказалось — заклинило генератор и из-за него ремень и порвался. Почему так все произошло? Скорее всего(моя версия) — в сервисе при замене помпы ремень сильно перетянули, ибо мы такой же натянуть вообще не смогли. В результате при адском «перетяге» крякнул уже старенький гена, подшипники не выдержали таких издевательств. А потому лучше все-таки делать все самому или в проверенном сервисе. Ну и натягивайте правильно, пробы прожать пальцем можно было на 1 см.

Как они вообще смогли натянуть 1885 ремень? Ума не приложу ))

Сначала расскажу о генераторе

А потому берите лучше родного гену с одинаковой шириной ролика и с правильным количеством ручейков(канавок). Потому ремень и называется ручейковый, ибо канавки должны совпадать, получается что-то типа рельсов.

Хотел купить 100 амперовский Прамо, но нигде в городе не нашел, оригинальные гены стоили 4000 рублей. Так что решил попробовать китайский ))

Как снять генератор с Нивы Шевроле

Сначала нужно ослабить ремень, который если натянут — так просто не сбросить. Итак, наша задача — ослабить натяжной ролик, его держит площадка с тремя гайками. Нужен будет ключ на 10, очень желательно иметь вороток-трещотку с такой же головкой, желательно удлиненной, ибо третья гайка находится прямо под ремнем и лучше подобраться к ней сбоку.

Первые 2 гайки легко достать обычным рожковым ключом. А вот третью — гораздо легче трещоткой.

Ослабили — теперь крутим регулировочный винт(ключ на 10), чтобы он отошел максимально вверх площадки, таким образом вся площадка с роликом будет свободно ходить вверх-вниз.

Нам нужно вверх, чтобы скинуть ремень.

Снимаем собственно генератор(в моем случае я его уже ставил обратно)

Источник
