Приветствую всех читателей!
В этой записи хочу поведать Вам мой вариант внедрения (замены) крана радиатора печки в Ниве.
Многие в курсе, что родной кран крайне недолговечен. Он либо течет, либо закисает. У меня он закис…
Решил, что нужно от него избавиться и поставить шаровой кран, причем разместить его под капотом, чтобы в случае чего, все потекло не в салон.

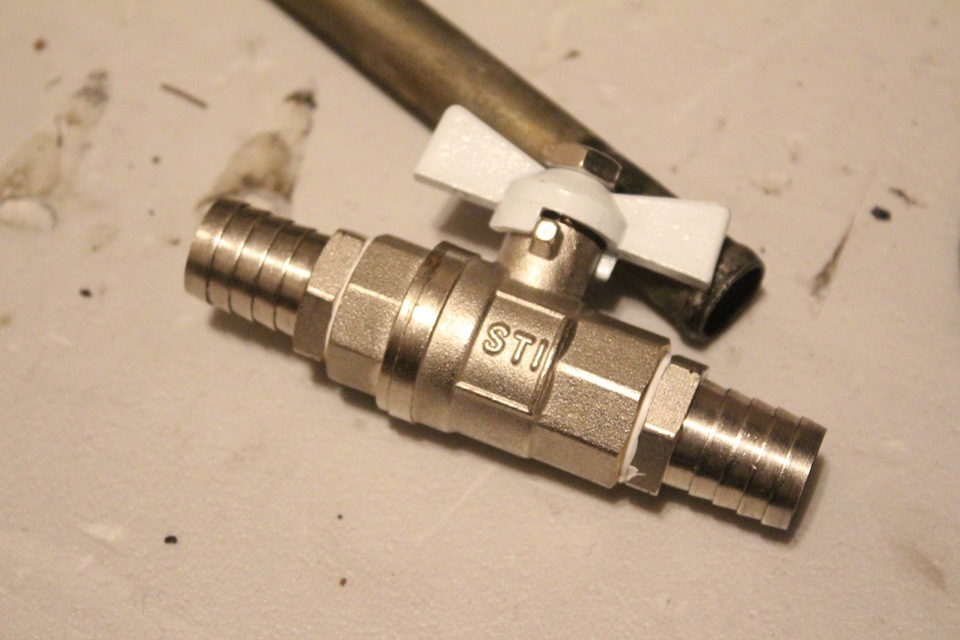

Хотел себе купить, что-то подобное:
Но сосед посоветовал поставить москвичевский кран, для него и фитинги не нужны, и стоит в 3 раза дешевле медного.

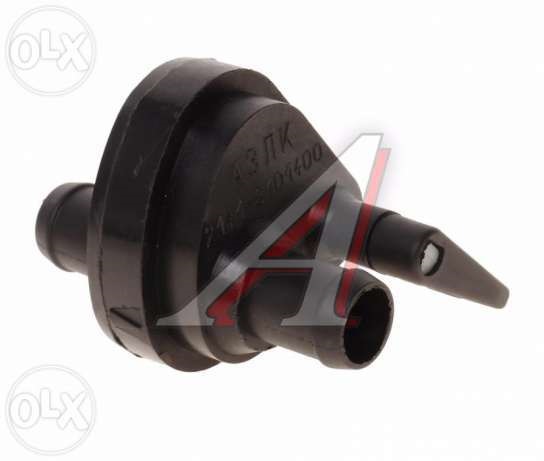

Вот такой:
В первом варианте исполнения я просто взял и в разрыв трубки между родным краном и двигателем установил этот кран.
Опробовано, обкатано, конструкция пригодна для использования.
Проездил с таким конфигом больше года. Так бы и дальше ездил, если бы не капитальный ремонт двигателя — www.drive2.ru/l/7915292/
Под эту дудку решил доработать свою схему.

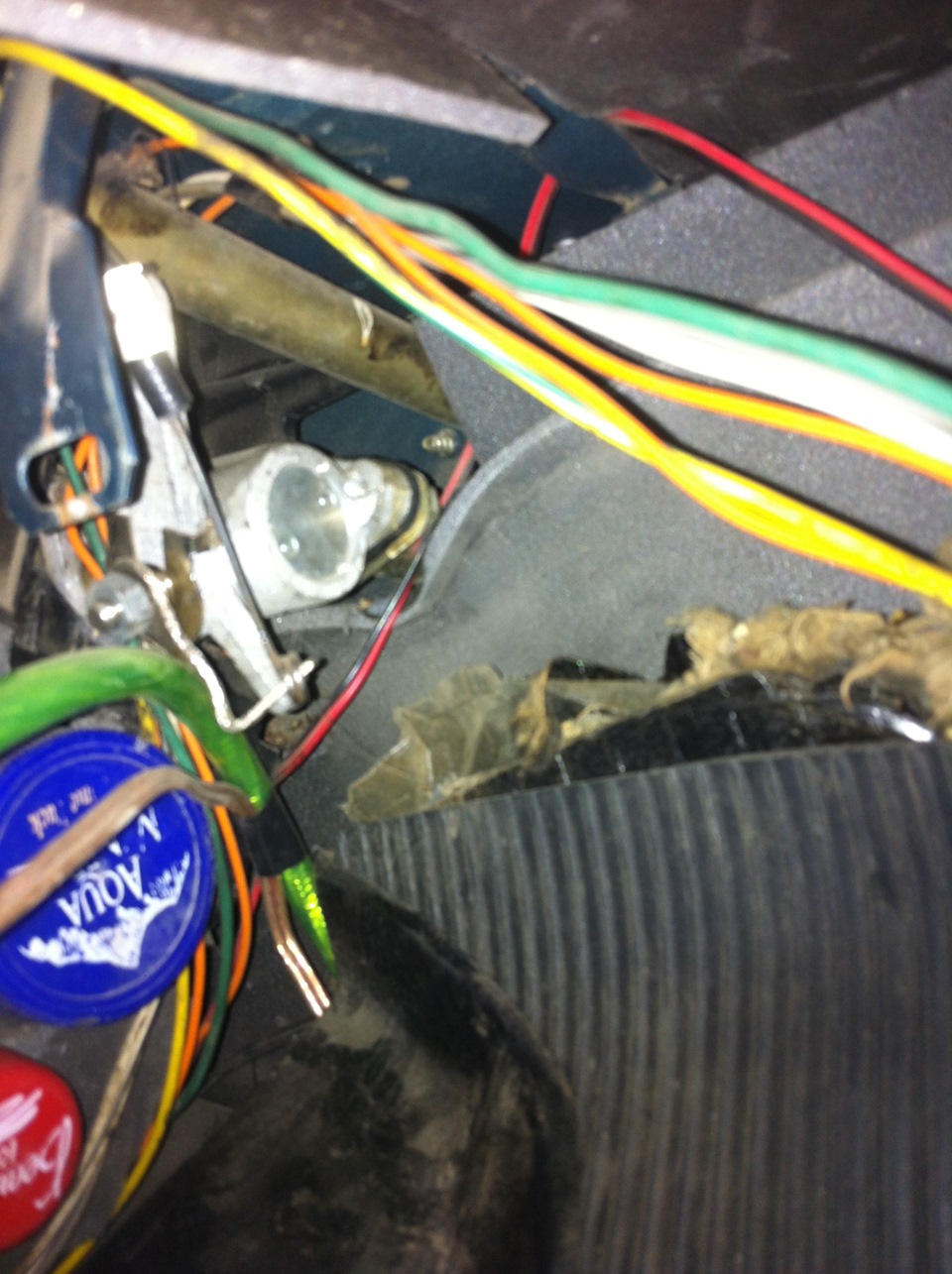

Запоминаем как было раньше:

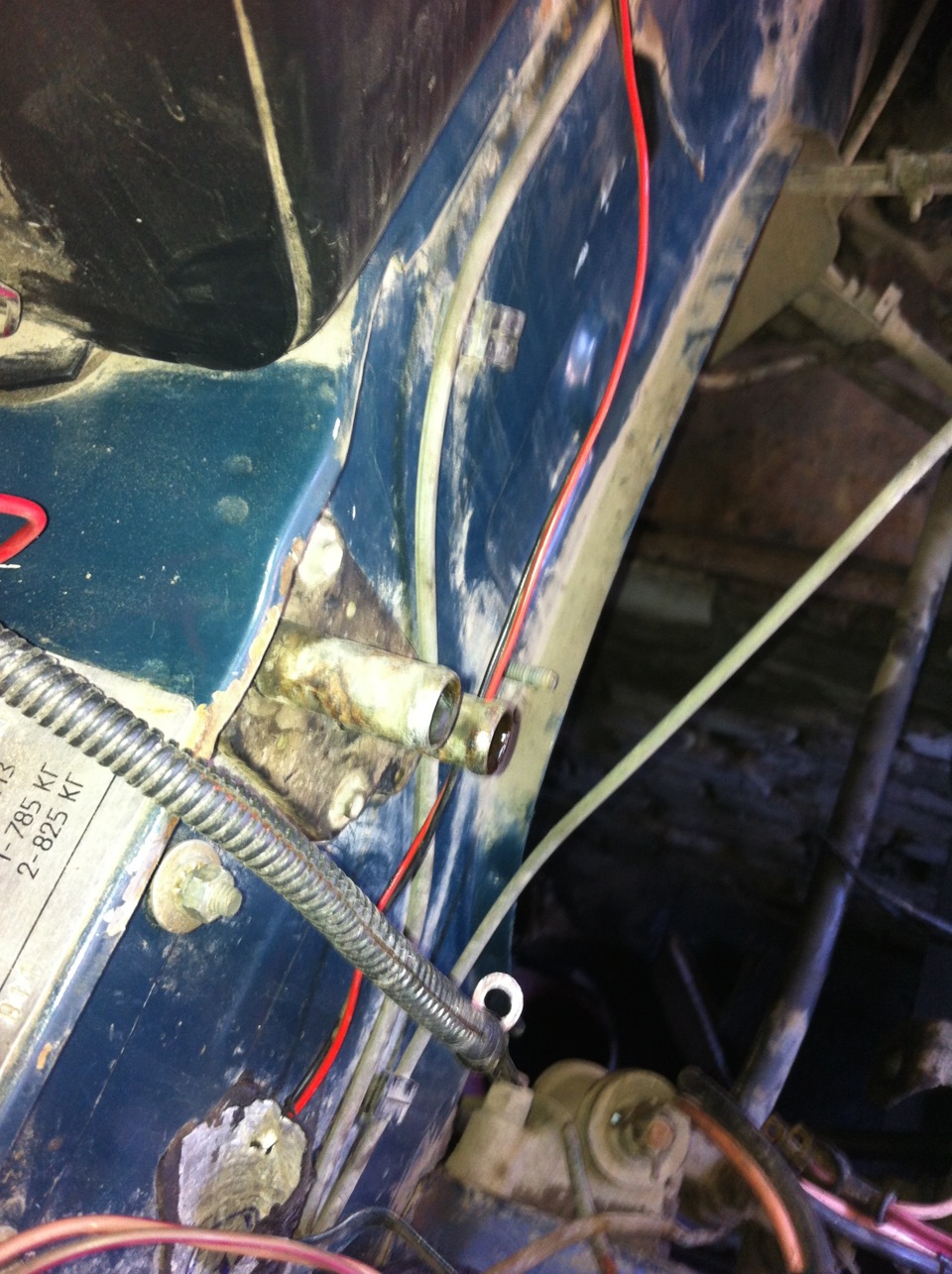

Особенно обращаем внимание на то как выходят трубки в моторный отсек:

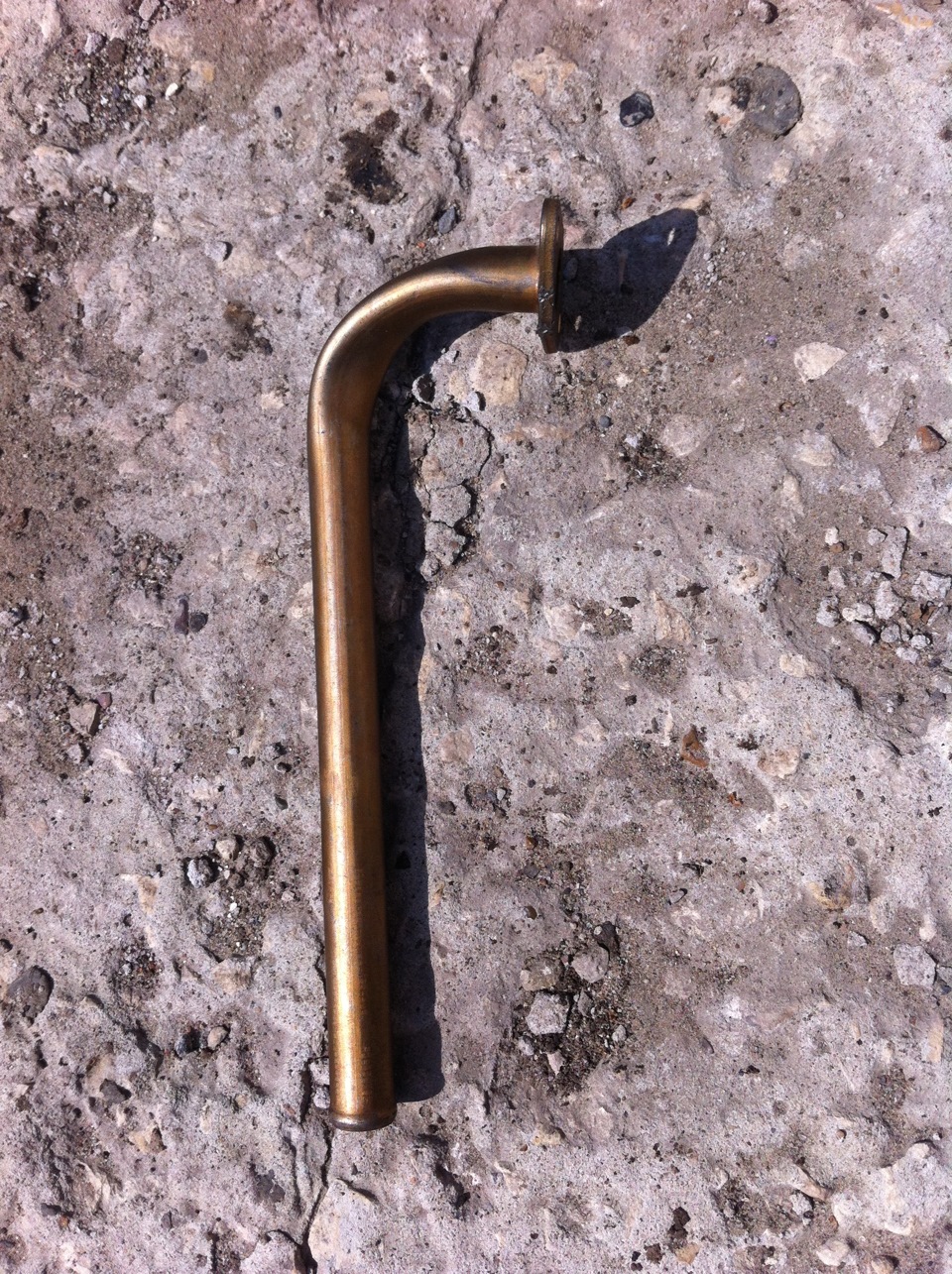

Затем я купил на авторынке длинную трубку радиатора.
По идее нужна короткая + на него одеть резиновый патрубок и вывести его под капот. Такие схемы я уже видел ранее на драйве.
Но я пошел другим путем и взят длинную трубку, чтобы сразу вывести ее под капот, дабы избавиться от лишних соединений внутри салона.

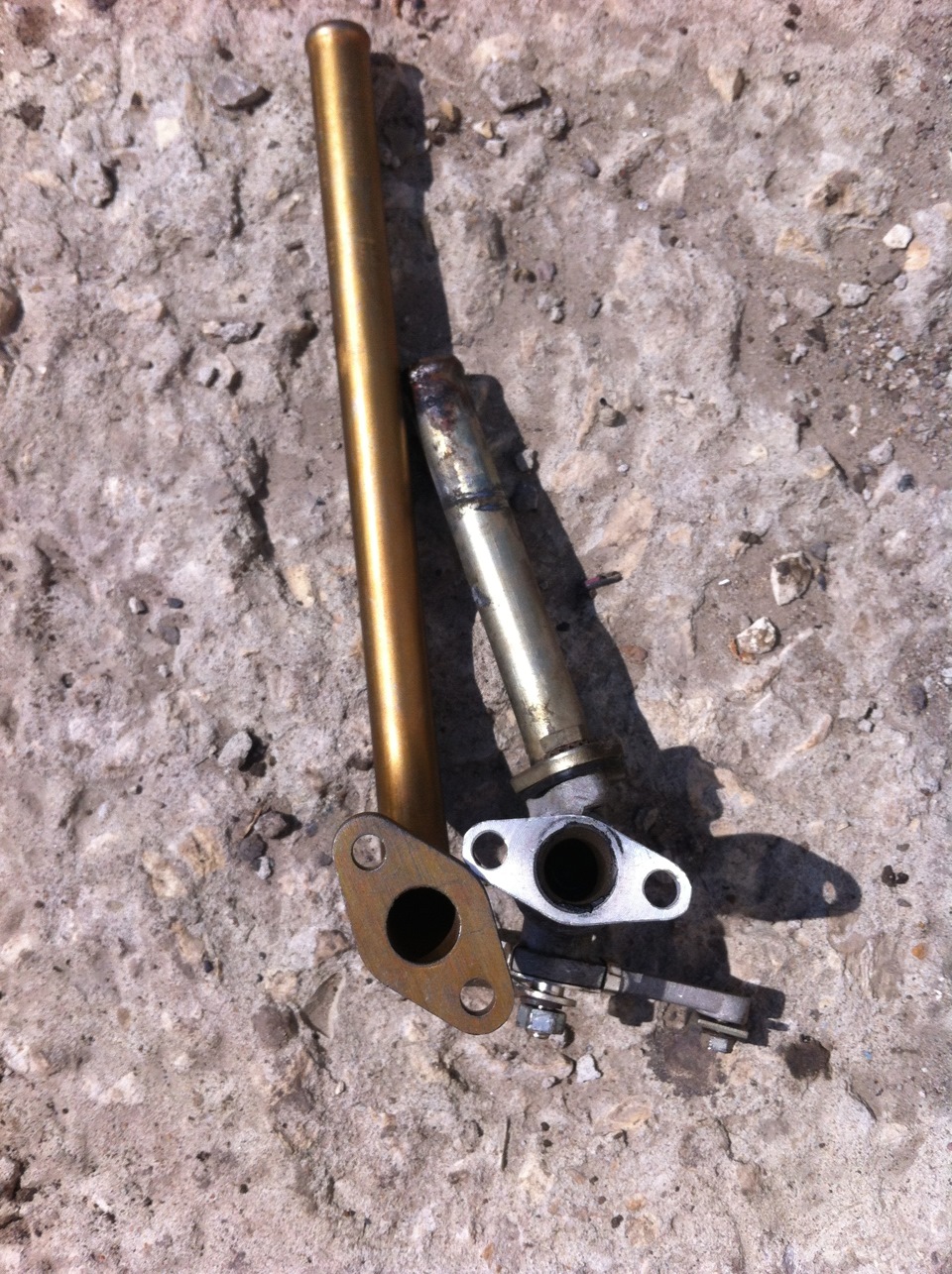

Сравниваем кран и трубку:

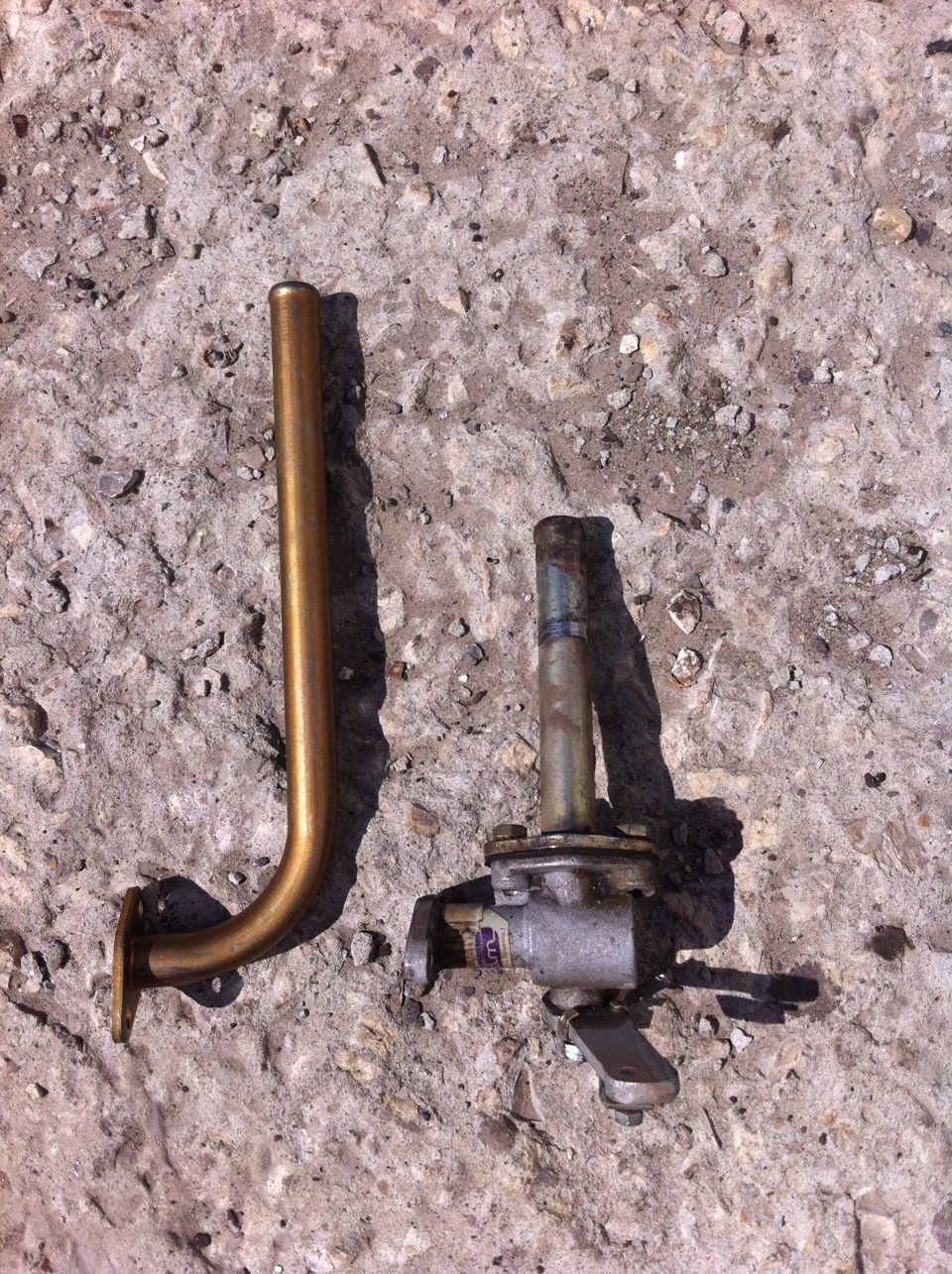

Видим, что изгибы не совпадают:
Поэтому изгибаем так, чтобы подошло:

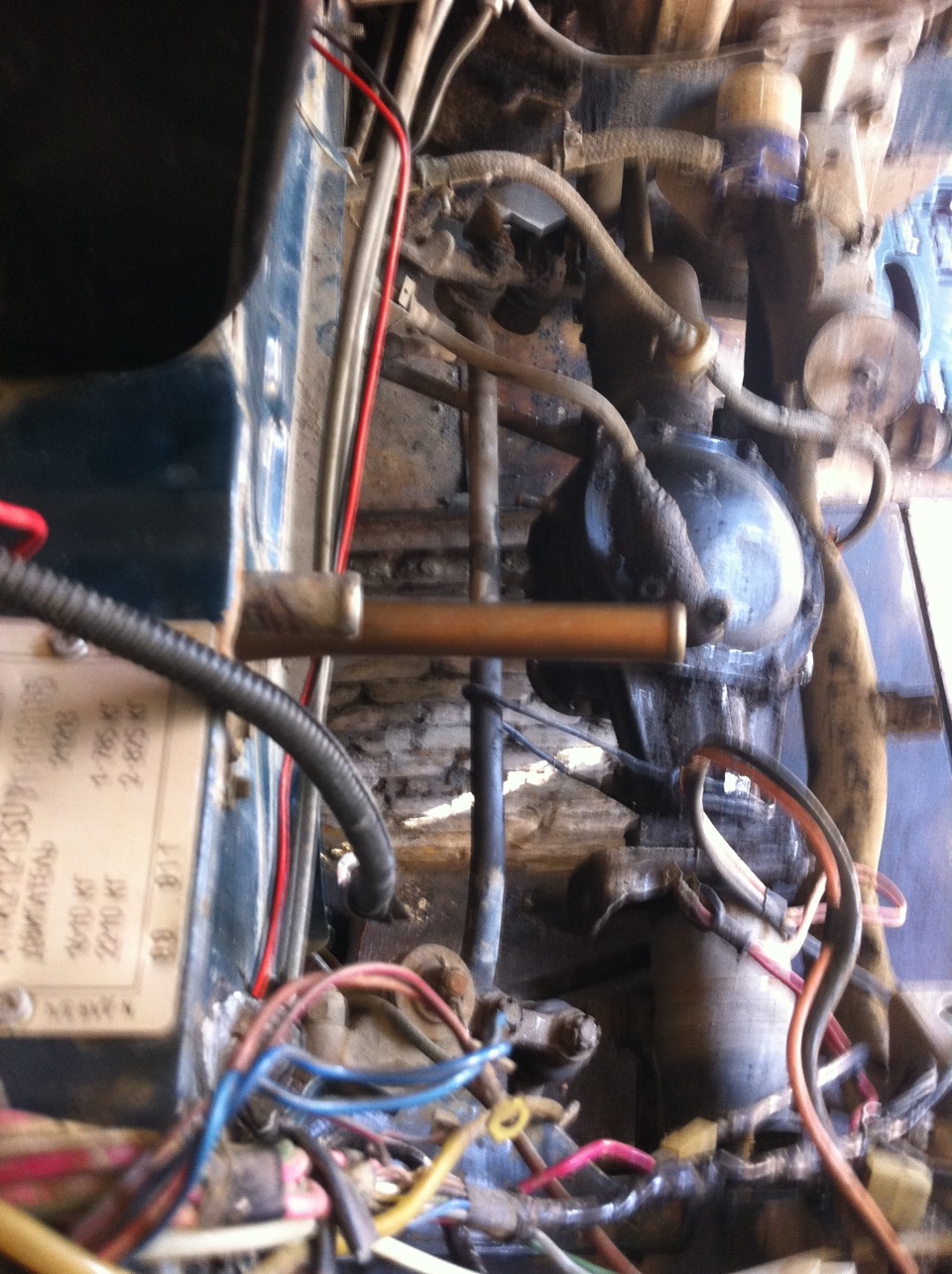

На столько вылазиет трубка под капотом:

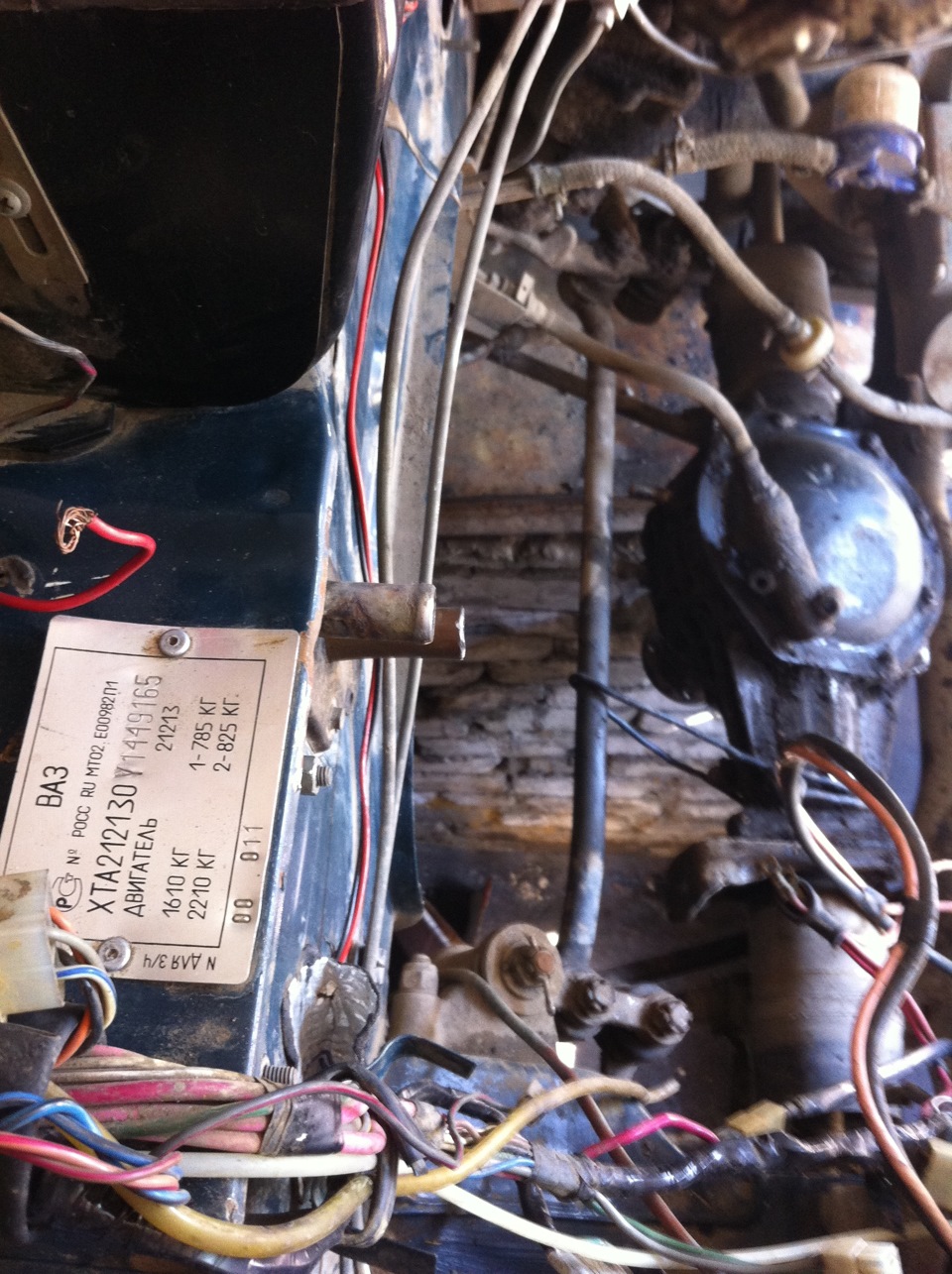

Обрезаем ее до нужной длинны и получаем такое же расположение как и прежде:

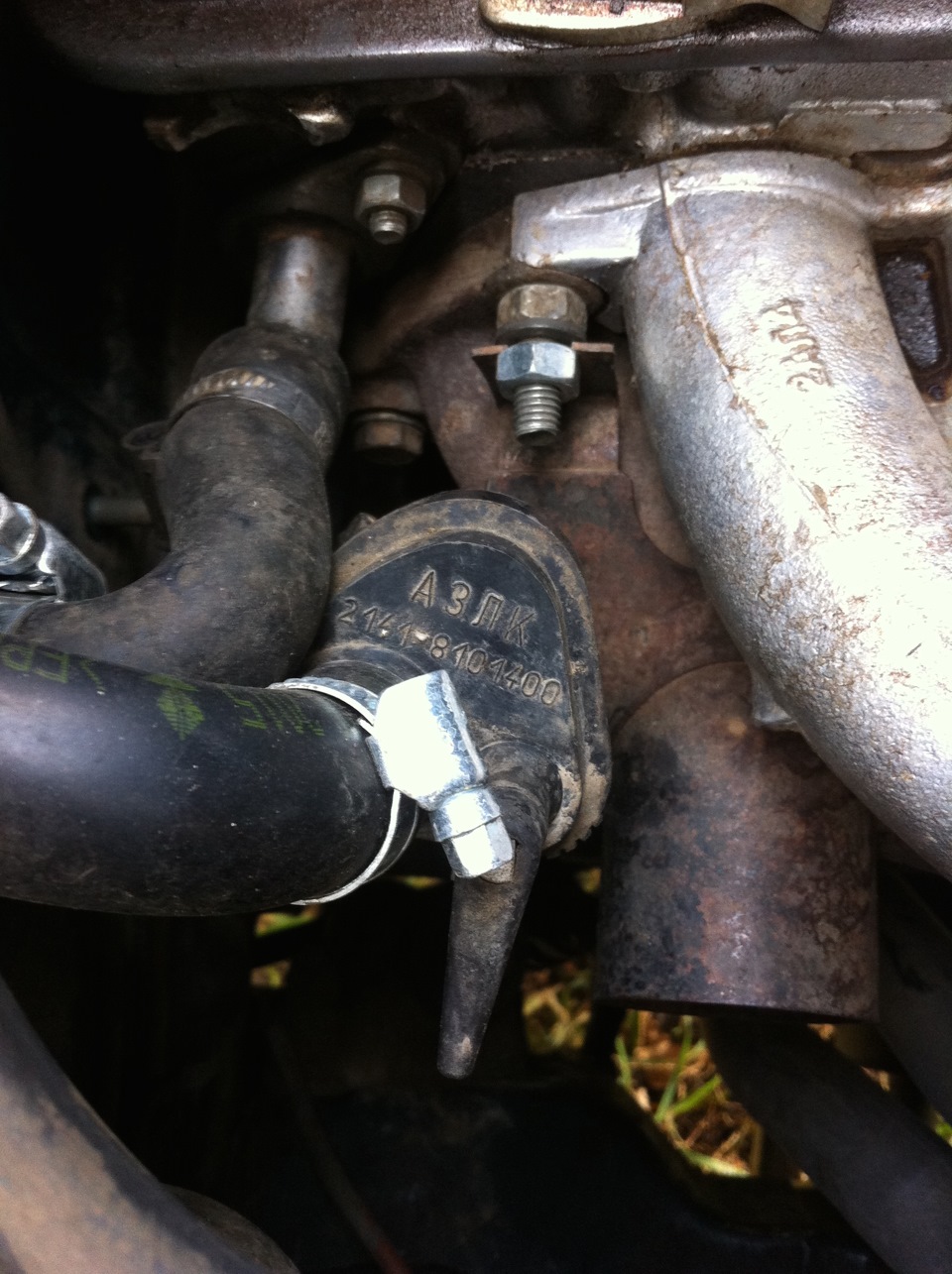

Ну а затем после установки двигателя вживляем вразрез патрубка москвичевский кран:
В итоге, что я получил:
1) избавился от родного закисшего крана
2) вывел новый кран под капот (в случае протечки тосол не польется в салон и не придется сушить пол)
3)минимизировал соединения в салоне (осталось только 2 соединения — вехняя и нижняя трубка)
4) теперь регулировка только из под капота (но и раньше из салона не мог отрегулировать, потому что кран был закисший)
5) регилировка сводится к тому, что 2 раза в год: весной закрываю, осенью открываю. Был момент когда летом шли дожди и было холодно, тоже открывал. Это нисколько не сложно во время прогрева авто открыть капот и повернуть рычажок.
Эта схема уже тоже обкатана, проехал 4 месяца. Поэтому всем советую — отличная альтернатива медному шаровому крану!
На этом всё! Спасибо тем, кто дочитал до конца. Если дочитали напишите в коменты, просто интересно сколько людей дочитывают запись до конца.
Всем спасибо! Нажимайте «Нравится»! Возможно кто-то ищет именно это) Вам же не сложно, а мне приятно!
