Лада 4×4 3D › Бортжурнал › Вибрация на новой ниве 2019 г.в? Промвал? Раздатка? ЧАСТЬ 2.
Всем привет!
Сегодня был у дилера с указанной проблемой в предыдущем части блога.
Пригнал машину как и записывался к 9 утра, быстро оформили, узнали какая проблема, поехал с мастером прокатился, описал что не нравится и после этого машина уехала в рем.зону.
Вернули нивку через 30 минут, сказали что сделали балансировку раздаточной коробки в рамках гарантийного ремонта и проблема должна уйти. Ну я довольный подписал все бумаги и уехал от дилера думая что миновала меня участь геморроя с вибрациями. Выйхал на трассу и понимаю, что вибрация осталась, но она стала проявляться в других скоростных режимах. Останавливаюсь, включаю раздатку в нейтраль, в кпп 3 передача, отпускаю сцепление… да еб*** насос, опять все тоже самое. Звоню мастеру приемщику (благо человек хороший, да и вообще весь сервис меня порадовал, хорошие ребята), говорит возвращайтесь, будем снова регулировать.
Вернулся обратно к дилеру, показал рассказал, правда уже не катались никуда, сели с мастером в ниву, включил раздатку в нейтраль и на всех передачах показал ее буйство в своём посадочном месте. Машина опять уехала в рем.зону, правда в этот раз меня пригласили туда чтобы при мне сделать все процедуры.
Машина на подъёмнике, мастер за рулем, слесарь под машиной, делаем все заново, разгон и фиксация раздатки. Дальше наблюдения когда жмёшь на газ ркпп стоит ровно, то есть под нагрузкой, но как только опускает газ и пропадает момент, ее начинает колошматить вверх вниз на этих двух опорах.
Для чистоты эксперимента попросил в разных машинах проверить эту вибрацию. Сели в новую бронто, там рычаги ркпп стоят как вкопанные и не дергаются в любых режимах работы. Потом сели в новую убран, там присутствует такая вибрация, но раза в два меньше чем на моей, а на финиш сели в БУ ниву 2017 года 35000 км пробег, ну там просто жопа, хуже чем у меня раза в три.

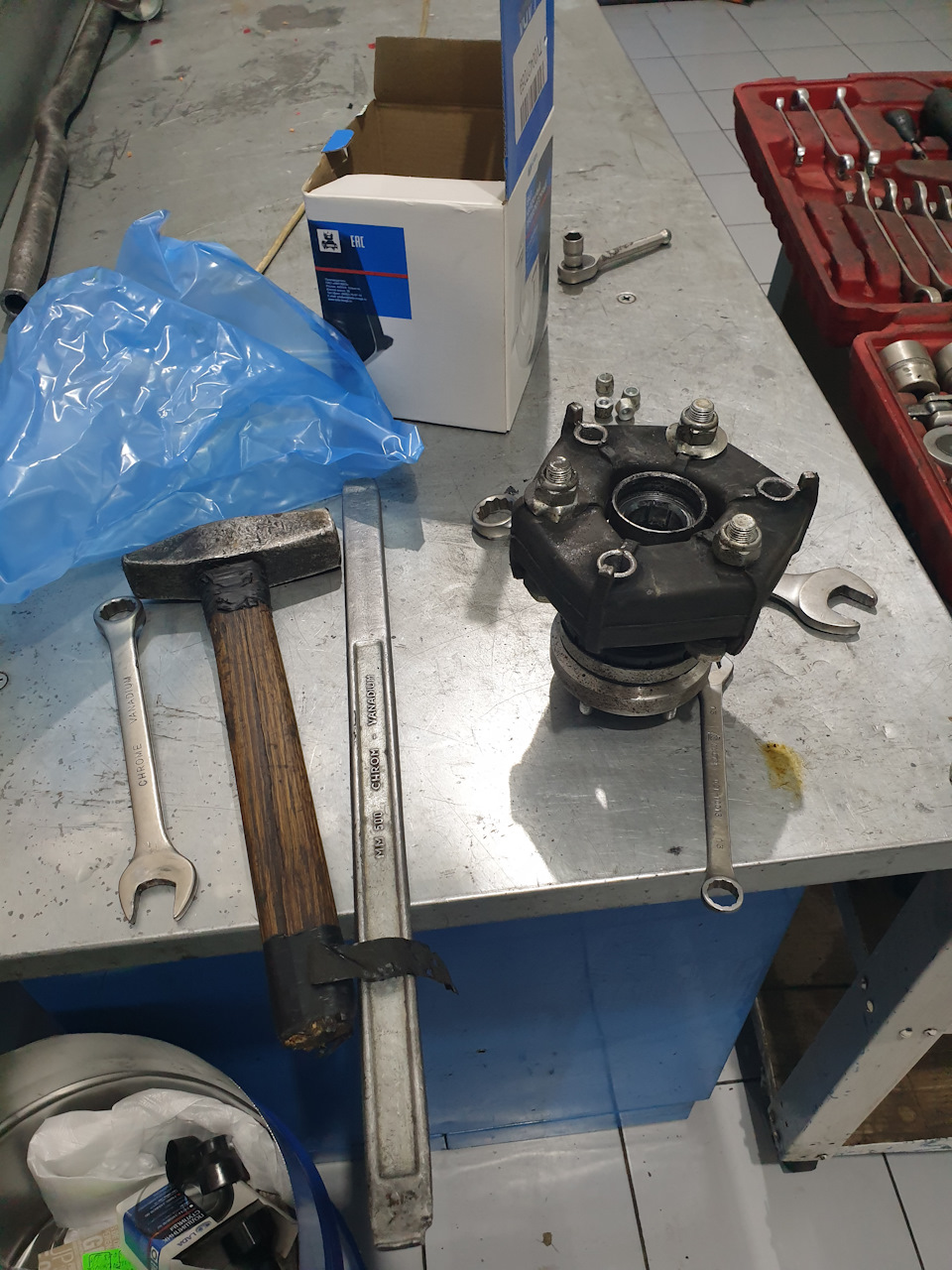

Приняли решение менять пром. опору, сделали так же в рамках гарантийного ремонта (на фото уже снятая с моей машины). Опять отрегулировали положение раздатки ииии… ничего не поменялось, стало чуть меньше, но вся вибрация не ушла. Выйхали на трассу, все как было так и осталось, накатом едешь с 60 км.ч. и где-то с 40 км.ч. начинается болтанка где-то снизу.
Время уже 16.30, благо накормили за счет заведения в своём кафе в обед (борщ, макарошки, компот салат). Ребята разводят руками, говорят что остальное можно поменять
только в случае поломки или очевидных недостатков. Говорят покатайся до нулевого ТО, если проблема не уйдёт, будем тогда все менять.
Сам смотрел снизу так и не понял почему она так гуляет вверх вниз, вроде нет таких очевидных люфтов.
Проблема в ркпп?
В целом к сервису вопросов ноль, ребята все молодцы,
Лада 4×4 3D Нива 96 г.в. › Бортжурнал › Успешная борьба с вибрациями в трансмиссии
Езда на старой Ниве
у которой карданные валы с разболтанными шлицевыми это то ещё «удовольствие».
Слово вибрация абсолютно не отражает суть происходящего в недрах такой ходовки. Особенно это заметно после того как отъездишь пару лет на машине со ШРУС карданами и с третьей опорой раздатки. Ездил как на Жигулях только вой раздатки не давал забыть про то что едешь в Ниве.
А тут писец, если на скорости более 70 км/ч сбросить газ то начиналось такая тряска, что складывалось ощущение будто бы из машины сейчас повылетают все кости.
Хватило меня на такие вибропроцедуры ровно на пару недель, после чего из закромов родины были извлечены остатки беленькой Нивки, а именно — раздатка с 3-й опорой и карданы со ШРУС
В планах работ обозначилось:
1) устранить вибрацию (новые б/у карданы со ШРУС и 3-я опора)
2) заменить масло в раздатке и коробке на нормальное синтетическое (Mobil mobilube 1 SHC 75w90), которое зимой не превращается в солидол при маломальском морозе.
3) заменить датчик включения задней скорости (у стоявшего обломаны контакты, а сам какого то фига он вклеен на эпоксидку)
Задачи ясны, пора лезть под нище
отточенными, за годы владения Нивой, уверенными движениями демонтировал старые карданные валы
фотография конечно не передаёт того, но шлицевая болтается как карандаш в стакане
Хотел было уже заменить в раздатке масло, но та сказала — «ишь ты какой шустрый, а ну-ка сними меня да отвези к «лютому сварщегу», а то пробки то масляные ты не открутишь!». Аргумент оказался достаточно веским и раздатка была снята
поход к «лютому сварщегу» оказался успешным, пробки были хоть и с большим трудом, но всё же откручены
Следующим на повестке дня было разобраться с датчиком включения задней скорости, который был вклеен на эпоксидную смолу. Вооружившись проверенным временем поксиполом и новым датчиком
для каких целей он был обмазан эпоксидной смолой для меня осталось не ясным. Закрутил новый датчик на место, проверил работоспособность — всё в порядке.
Теперь самое интересное — установка и центрирование раздатки.
В интернете чего только не пишут про эту магическую операцию, и лазерные указки на фланцы лепят, и колёса вывешывают, а потом разгоняют машину на весу и затягивают крепления коробки и раздатки когда та находится в положении с наименьшими вибрациями, и третьи опоры ставят, и подрамники всяких видов мастырят. И всё это к сожалению лишь попытки победить последствия, а не устранение причин. А причины тут две:
1) не правильная работа промежуточного вала из-за несовпадению осей выходного вала коробки и входного вала раздатки, чтобы не было вибрации от промвала, оси должны пересекаться строго в самом ШРУСе
2) осевое биение вертолёта (фланца на КПП)
3) не соосное расположение фланцев раздатки и мостов, из за чего идут вибрации от карданных валов
ведь углы работы пары крестовин должны быть идентичными
иначе они в один момент времени будут пытаться вращаться с разной скоростью, от сюда и вибрация. Но такой косяк есть только у валов с крестовинами, у ШРУСов такой проблемы нет.
Карданы со ШРУСом уже есть,
биение вертолёта проверил и оно отсутствует (по крайне мере на глаз), по сему осталось только решить первую проблему, а именно выставить соосно коробку и раздатку.
Как это сделать понятия не имел, до этого обычно как и все вывешивал все колёса в воздухе, ослаблял крепления раздатки и коробки, заводил двигатель, включал передачу и разгонял машину до скорости 80 км/ч, после чего затягивал крепления раздатки и коробки. Результат всегда был конечно, но не то чтобы совсем положительный, один фиг тряска оставалась. И тогда я решился на установку третьей опоры раздатки
Она то и убрала все остававшиеся вибрации. Устанавливал я её после того как было найдено положение раздатки при котором наблюдалось наименьшее количество вибраций.
Результат был просто шикарен, выехав из гаража с привычкой аккуратно разгоняться, дабы не тряслась раздатка, я был изумлён возможностью резких стартов с места и при этом нет даже намёка на вибрации. Выехав на трассу был обрадован возросшей динамикой машины, раньше кое как мог разогнаться до 100 км/ч, а дальше все оставшиеся силёнки движка съедала вибрация да и треск от трансмиссии был такой, что и желания дальше держать педаль газа не возникало. С третьей опорой поведение машины разительно изменилось и стало можно разгонять до 130 км/ч, больше не пытался гнать, жалко старушку 🙂
Ну это было с прошлой Нивой, теперь нужно использовать накопленный опыт и победить вибрации у этой.
Для начала прикрутил на место раздатку, крепления до конца не затягивал.
В этот раз решил сначала попробовать отцентрировать раздатку без карданных валов, ведь с их положением то по любому всё в порядке, раз они со ШРУСами в место крестовин.
Завёл двигло, врубил 4 скорость в коробке, вытянул подсос, набрал скорость 80 км/ч и полез под машину двигать туда сюда раздатку с коробкой. Крутил вертел, но вибрация не большая оставалась, ну значит нужно опять ставить 3-ю опору. Подумал и решил поиграть ещё с вертикальными перемещениями раздатки, подпёр её домкратом и начал потихоньку опускать ожидая чуда и чудо через пару тройку миллиметров произошло, имеющаяся вибрация пропала. В образовавшийся зазор между опорами раздатки и днища напихал всяких железяк и затянул гайки креплений.
Отметил на днище место положения опор раздатки и принялся за камасутру с установкой карданных валов со ШРУСами, то ещё мероприятие скажу я Вам, но речь не об этом.
Поставил карданы, заменил масло в КПП и РК. Оставалось только прикрутить 3-ю опору раздатки, но решил проверить результат центровки раздатки без неё. Выехал из гаража и был приятно удивлён, машина на ходу стала не хуже обычного Жигуля, раздатка как в копаная стоит на месте, лишь при резких стартах с места чувствуются очень незначительные вибрации, не идущие ни в какое сравнение с тем беспределом который творился ранее. Радость испытал не описуемую, в первые за столько лет избавиться от вибрации — это что-то прямо УХ. Блин как же иногда нужно мало для счастья — купить ведро дырявое и заляпать на нём дырки 🙂
Осталось поставить сюда свой нормальный мотор 1,6 л., душевно допиленный напильником, в замен этого чахлого 1,7 л., а то ездить сооовсем скучно.
Инструкция завода по определению причин вибраций трансмиссии внедорожников LADA
В ходе эксплуатации внедорожников Нива (ВАЗ 2121, 2131, 2123 или 4х4) могут появляться посторонние шумы и вибрации в работе двигателя, коробки передач (КП) или раздаточной коробки (РК). Для выявления причин этих неисправностей дилерские центры LADA пользуются рекомендациями завода, которые представлены в виде таблицы.
Рекомендации по выявлению источников вибрации в трансмиссии автомобиля ВАЗ-2121:
| № п/п | Характер проявления дефектов на автомобиле | Способ проверки на автомобиле | Источник дефекта | Способ устранения |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
| 1. | Вибрация РК при разгоне с места. Колебания рычагов переключения РК и вибрация на полу в районе передних сидений при трогании с места и разгоне на 1, 2, 3 передачах. | Проверяется при резком разгоне и трогании с места. | 1. Не отцентрированы РК и КП. | 1. Провести центровку РК и КП. |
| 2. Отсутствует центрирующая втулка в вилке эластичной муфты промежуточного вала. | 2. Заменить вилку или промвал в сборе. | |||
| 3. Значительный прогиб болтов и фланцев эластичной муфты. | 3. Заменить болты или промежуточный карданный вал в сборе. | |||
| 4. Не затянуты или повреждены опоры РК и задняя опора КП. | 4. Затянуть болты или заменить опоры. | |||
| 2. | Вибрация промежуточного карданного вала. Вибрация рычагов РК высокой частоты по направлению продольной оси автомобиля, а также на полу в районе передних сидений (чаще в диапазоне 80-100 км/час). | Проверяется на стоящем автомобиле: | 1. Повышенный дисбаланс промежуточного карданного вала. | 1. Заменить промежуточный карданный вал. |
| — при установке рычага РК в нейтральное положение на той же передаче в КП и тех же оборотах двигателя, что и в движении, вибрация должна остаться; | 2. Небольшой прогиб болтов и фланцев эластичной муфты. | 2. Заменить болты или промежуточный карданный вал. | ||
| — при установке в нейтральное положение рычагов РК и КП и тех же оборотах двигателя, что и в движении, вибрация должна исчезнуть. | 3. Биение фланца ведущего вала. | 3. Заменить фланец РК. | ||
| 4. Не выдержан зазор между центрирующим кольцом и втулкой. | 4. Заменить промежуточный карданный вал и центрирующее кольцо КП. | |||
| 3. | Вибрация двигателя. | Проверяется на стоящем автомобиле: | 1. Не затянуты или повреждены опоры двигателя. | 1. Затянуть или заменить опоры. |
| — при установке в нейтральное положение рычагов РК и КП и тех же оборотах двигателя, что и в движении, вибрация остается. | 2. Повышенные вибрации самого двигателя. | 2. Устранить неисправности двигателя. | ||
| 4. | Вибрация карданных валов привода переднего и заднего мостов. Вибрация рычагов РК высокой частоты по направлению продольной оси автомобиля, а также на полу в районе передних сидений на установившейся скорости движения (чаще в диапазоне 80-100 км/час). | Проверяется на движущемся автомобиле: | 1. Повышенный дисбаланс переднего карданного вала или биение его фланца на РК. | 1. Заменить карданный вал или фланец РК |
| — при нахождении рычагов РК и КП в нейтральном положении и той же скорости движения вибрация сохраняется. | 2. Повышенный дисбаланс заднего карданного вала или биение его на РК. | 2. Заменить карданный вал или фланец РК. | ||
| Примечание: если в большей степени вибрирует рычаг блокировки межосевого дифференциала, то наиболее вероятна вибрация от карданного вала привода переднего моста, а если рычаг переключения фланца передач – то от карданного вала привода заднего моста. | 3. Дисбаланс межосевого дифференциала. | 3. Заменить межосевой дифференциал. | ||
| 5. | Шум в трансмиссии при движении «внакат». Шум (типа «хр-хр») в трансмиссии автомобиля при сбросе оборотов двигателя (в переходном режиме или накате) от скорости 100 км/час. | Разогнать автомобиль до скорости 100 км/час, сбросить обороты двигателя, не выключая сцепления, повторить с рычагом переключения передач КП в нейтральном положении до появления шума (усиливается при включении блокировки дифференциала). | Неточность установки (центровки) РК в горизонтальной плоскости. | Провести центровку РК и КП в горизонтальной плоскости. |
| 6. | Шум двигателя. Повышенный шум (гул), передаваемый в салон, при наборе оборотов двигателя от 3000-4500 об/мин. | Проявляется на стоящем автомобиле при положении рычага переключения передач КП в нейтральном положении и увеличении оборотов двигателя от 3000-4500 об/мин. | Жесткая задняя опора двигателя. | Заменить заднюю опору двигателя. |
А вы с талкивались с подобными проблемами в работе двигателя и трансмиссии на внедорожниках LADA?
Лада 4×4 3D 21219боевая панда раптор › Бортжурнал › Полное устранение вибраций
Тихая Нива. Хотите, верьте, хотите, нет, но это возможно. Много лет детище отечественного автопрома, первый в мире кросовер, славится своими внедорожными характеристиками. Не одно поколение любителей загородных поездок, охотников, рыболовов или людей волей судьбы познакомившихся с этим автомобилем смогли оценить его по достоинству. Малый вес, короткая база и раздатка позволяют Ниве пробираться там, где даже именитые зарубежные внедорожники типа Nissan, Toyota и Mitsubishi ложатся брюхом на грунт и беспомощно крутят колесами. Неприхотливость в обслуживании, доступность деталей и комплектующих сделали Ниву идеальным бюджетным внедорожником. И все было бы хорошо, если бы не несколько недоработок. Не смотря на вышеперечисленные плюсы у авто есть и существенные минусы, это вибрации карданов и раздатки, плохое качество заводских запчастей и отсутствие какой либо шумоизоляции. На сегодняшнее время рынок предлагает большое количество опций, внедрив которые, можно добиться положительных результатов по доработке Нивы.
Для этого предлагаем произвести в нашей мастерской следующие доработки:
1. Подрамник для РК
2. Комплект «Бархатная раздатка» для РК, синхронизатор «Синхро-Спорт» и Муфта отключения переднего моста
3. Бесшумные ручки РК
4. Карданные валы на шрусовых соединениях
5. Кронштейны отвязывания редуктора переднего моста
6. Поворотные кулаки с нерегулируемыми радиальными шариковыми подшипниками
7. Сцепление от Шевроле-Нивы
8. Шумоизоляция салона
Но не обязательно выполнять весь комплекс работ, так как это не дешево. Владелец автомобиля просто должен решить, чего он хочет добиться от автомобиля, и в каких условиях он будет эксплуатироваться. Любая из вышеперечисленных доработок способствует существенному увеличению комфорта в эксплуатации и обслуживании Нивы.
Установить подрамник для КПП и раздатки автомобиля ВАЗ 21213-214 Нива.
Это приспособление поможет устранить проблему ВАЗовского внедорожника – вибрацию раздатки.Подрамник для альтернативного крепления раздаточной коробки имеет ряд преимуществ. Монолитная рама. Снижает до минимума всевозможные вибрации и шум, разгружает пол, увеличивает возможности регулировки по осям. Является естественной защитой картера раздатки.
При испытаниях зарекомендовал себя наилучшим образом. Позволяет разгонять машину без зубодробилки и шумов до 140 км/ч и выше (если мотор позволяет). Комплект изготовлен в заводских условиях из конструкционной стали;
2. Установить комплект «Бархатная раздатка».
Двухрядные импортные подшипники и сальники, запрессованы в заднюю крышку раздатки и муфту отключения переднего моста, позволяющие устранить люфт (вибрации) и течи масла на фланцах раздатки и тем самым повысить комфорт при эксплуатации автомобиля. Муфта отключения моста добавляет еще одно положение рукоятки блокировки РК, благодаря которому Нива может стать значительно экономней в расходе топлива при движении по асфальтированным дорогам, а так же появилась возможность включения-выключения блокировки дифференциала на ходу, а синхронизатор «Синхро-Спорт» позволит нам переключать пониженую и повышеную передачи РК при движении;
3. Заменить рукоятки переключения раздатки на тюнинговые (собраны по типу рукоятки КПП). Это позволит убрать металлический зуд при работе раздатки;
Лада 4×4 3D › Бортжурнал › Шум и биение в коробке и раздатке.
Посре замены Эластичной муфты в мосниве на динамо, биение стало меньше но не пропало. И тогда на следающий день я приобрел новый промвал и тут все и завертелось…
Скинув раздатку на парковке возле Мерлена и сняв старый пром вал. Я Начал догадываться почему биение не ушло.
Судя по таму что увидил я. Посадочные места бублика явно не совподают с посадочными местами хвоставика. И видимо поетому ее туда набивали молотком. В тот момент я доверился професианализму сотрудника Моснивы и был спокоен, видимо в етом была моя оплошность.
Установив новый пром вал
я начал предпринимать попытки воздрузить раздатку на свое место. А сделать ето не так уж и просто, особенно насадить хвостовик на промвал. Лежа на спине под машинй даже с применением дамкрата. Благо комне на помощь прищол коллега и вместе мы сдюжили с етим делом.
Замена пром вала не помогла. Биение и вибрации остались, а так же присутствовал зловещий лязг железа внутри коробки.
И утрам следающего дня, приехав на работу я принялся вновь искать сей коронь зла. Поскольку подазрения пали на коробку, то первым делом из нее было слито масло и снята крышка. В момент когда я снимал крышку, была увереность что меня осыпет обломаными зубцами и кусками подвижных элементов. Но нет, там все было крайне аккуратно и ровно.
Ну рас уж раздатка снята, то и коробку стоит снять и повертеть ее на замле.
На земле мы в новь принялись крутить и шатать короби и нечего криминального нам выявить не удалось. Только лиш подучтавшие подшипники и больно сильные люфты. Посколько агрегаты были на земле, причин выявить мы не смогли, а на улице темнело… Мы загрузили все в авто и поехали домой.
На следающий день добрый человек забрал агрегаты из моей машины в мытищах и повез их в мосниву на дмитровку.
Там коробки осмотрели, помыли, заменили подшипники, муфту 5 передачи, собрали и установили на стенд. После чего пригласили меня и выкатили мне счет на 13.700р. Меня все устроило, разве что недоумение сотрудников сервиса когда они пытались обьяснить мне что не в коробке не в раздатке шимуть нечего не могло. Но все же я не слеп и не глух, да и не только я. Но у каждого своя правда.
Оплатив работу я стал дожидаться автомобиль который должен был везти агрегаты и меня обратно в мытищи и помогать мне ставить все на место. Но злой рок судил нам другой исход … Требовалось поехать на работу. Мы приняли решение привезти мащину в сервис и оставить ее до завтра.
И вновь я прибег к помощи доброго человека. Поскольку Калина на автомате, решили тянуть на динамическом тросе, дабы сгладить рывки. Пока ехали с дмитровки в Мерлен мытищи, поняли что мкад стоит насмерть и ехать придется через Медведкого по Лескова и до Лианозово. Но я не унывал, ведь мотор не тронут и я зведу его и у меня будет и ГУР и тормоза… Но не тут то было, сев в машину и повернув ключ, в отверстие от рычагов коробок я увидил как радужно сверкает и искрит стартер. Тогда я понял что стартер полностью крепится к коробке. План поездки с гуром и тормозами проволился. Но ведь как то Копейки и уазики без вакуумника и усилителя руля справлялись и я справлюсь.
К сожалению спидометра у меня тоже небыло. Но по наблюдениям из калины, я понял что на блокированой первой ехать не очень удобно, ибо мотор крутится до 5 тыщ, а скорость не многим больще 40км, а на 1-2 возникают неудобства изза светофоров. Только гидротрансформатор раслабляется и включается вторая, как пора тормозить. Ввиду того что мне было жалко мой трос, а хозяену калины свой автомат, мы ехали крайне аккуратно и трос изредка косался земли, пожалуй тока на светофорах. Тормозил в основном я, хоть ето было и не просто, но мои тормоза спралялись с обеими машинами. Но из отверстий для рычагов кпп стало веить нагретыми тормозами и пролитым маслом, а еще оттуда здорово тянуло свежим воздухом, даже задувало.
Отдав машину на установку агрегатов так же мы попросили заменить рабочий целиндр сцепления, ибо родной шнивовский, саморегулирующийся вкорни заманал. Так же мы попрасили установить более живое сцепление. К стати у меня с завода стояло Валео, оно уже было подпалено и карзина подустала, да и выжимному пора на помойку, но я его решил сохранить про запас и установить. Такое же валео только чуть живее, обошлось оно мне 1500р.
Из 2 пром валов мы собрали один. Тот что я купил двумя днями ранее уже пришол в негодность, шрус разболтался и стал закусывать, переставив с него резинку на мой родной пром вал, все стало лучше.
И о5 разболталась левая ступица, ее хотели подтянуть, но она так же как и правая пару месяцев назад, пришла в негодность. Ее тоже заменили и обе отрегулировали.
В итоге счет за работы и запчасти 7.000р
А значит я провел частичное весеннее ТО чуть больще чем на 20тыр.
