Лада 4×4 3D «Королева бездорожья» › Бортжурнал › Вывод воздухозаборника.
Проезжая через глубокие лужи, всегда переживал, как бы не хапнуть воды. Волна бывало доходила до уровня капота. Полноценный шноркель ставить не хочу, т.к. плавать по окна не планирую, а обезопасить себя от забора водички через штатный воздухозаборник хочется. На просторах инета много вариантов переноса с помощью сантехнических труб, гофрированного шланга и т, д. Вариант из труб не понравился своим видом и маленьким сечением (50мм), но и гофрошланга нужного сечения найти не удалось
.Поэтому начал прикидывать, что еще можно придумать, и после посещения магазина автозапчастей родилась идея! Хочу предложить свой способ переноса воздухозаборника. Не претендую на авторство, но такой вариант ни у кого не видел.
Для этого нам понадобится:
1. Патрубок охладителя воздуха ГАЗ-3310,3308 2шт.
2. Патрубок соединительный охладителя наддувочного воздуха воздуха силикон (L=70mm, d=75mm) ГАЗ-66, 3309. 2шт.
3. Штатный воздухозаборник ВАЗ 21214
4. Хомуты 4шт.
Снимаем кастрюлю и удаляем штатный воздухозаборник. Отворачиваем 4 самореза и снимаем крышку. Затем берем один патрубок охладителя воздуха и с длинной его стороны удаляем напильником или другим способом окружные насечки, тк. наружный диаметр в этом месте на 1-2мм больше нужного нам размера.
После вставляем подготовленный патрубок в кастрюлю, и ставим назад крышку.Сильно не затягиваем саморезы, т.к. ими потом по месту надо выставить вылет и угол выхода патрубка из кастрюли.
На этом самая трудозатратная часть закончена))) После этого берем второй патрубок, и длинной его стороной с помощью соединительного патрубка и двух хомутов состыковываем с патрубком установленным в кастрюлю.
Далее с штатного воздухозаборника снимаем наружную вставку и также при помощи соединительного патрубка и двух хомутов соединяем с патрубком.
Чтобы в воздухозаборник не попадали листья и прочий крупный «мусор», на выходе установил сетку.
Сечение воздухозаборника получилось не меньше чем в штатном варианте и равно примерно 66мм.
Ставим всю конструкцию обратно в машину, и по месту затягиваем все хомуты, не забывая затянуть 4 самореза в самой кастрюле. Устанавливаем фильтр и можно в путь.

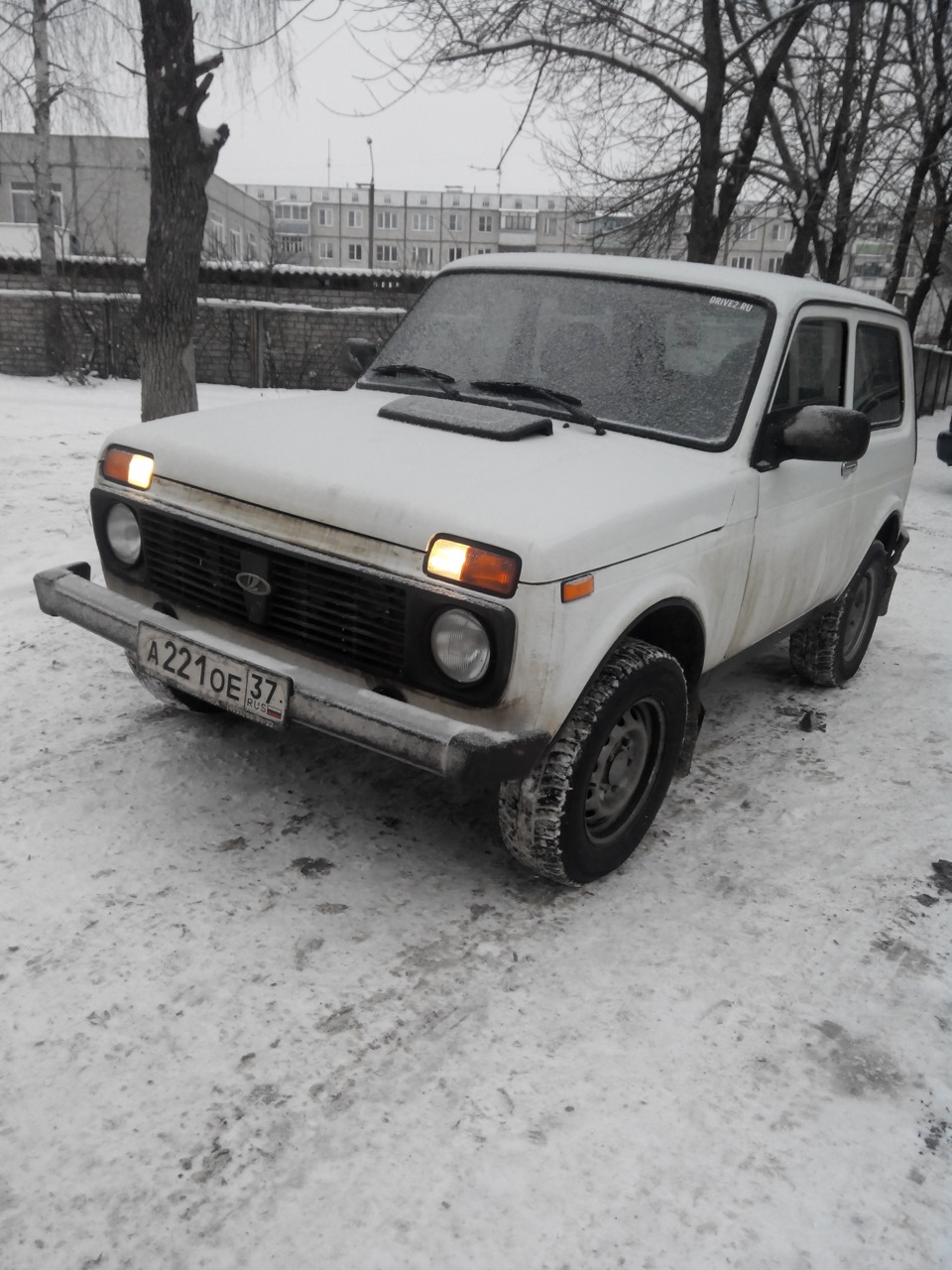

Несколько фото как это выглядит непосредственно на автомобиле.
Лада 4×4 3D НИВАН › Бортжурнал › #8. Воздухозаборник и «борода» от АПС. + зимние фото покатушек.
Доброго времени суток!
время идёт, НИВАН бегает! Уже перевалили 3000 км.
сделали первое ТО. Ездил в соседний город Владимир, в автосалон лады. ТО сделали хорошо, но вышло дороговато. Но салон очень понравился, и персонал, и обслуживание. О нём давно был наслышан, потому и поехал туда. Об нашем Ивановском АВТО-ГРАД НОРМАНДИЯ, точнее конкретно об ЛАДА — ИВАНОВО осталось не очень хорошее мнение при покупке, да и отзывы не хорошие. Поеду ли я на следующее ТО во Владимир? пока сам себе не могу ответить. Пока что ездим. После Тех. Обслуживания машина поехала заметно лучше/тише/быстрее/веселее.
Ну теперь непосредственно про сабжу блога.
всем известны особенности нивавских ноздрей на капоте. что снег, вода, грязюка прямой наводкой туда попадают. Поначалу поставил обычную ноздрю для защиты от вышеперечисленных неприятностей, да и чтоб задувало посильнее

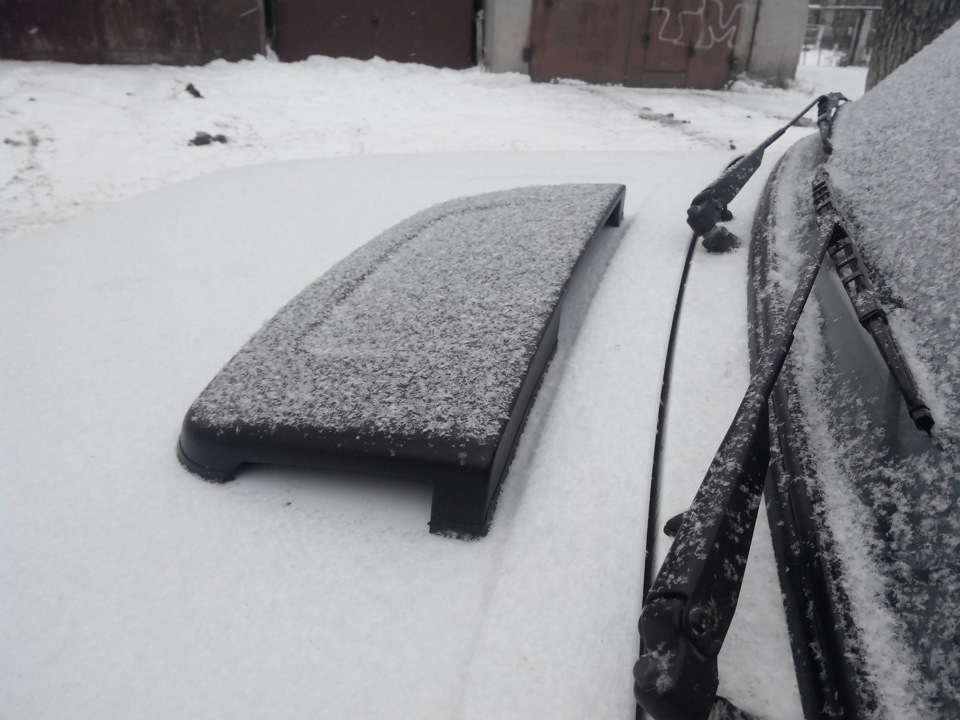

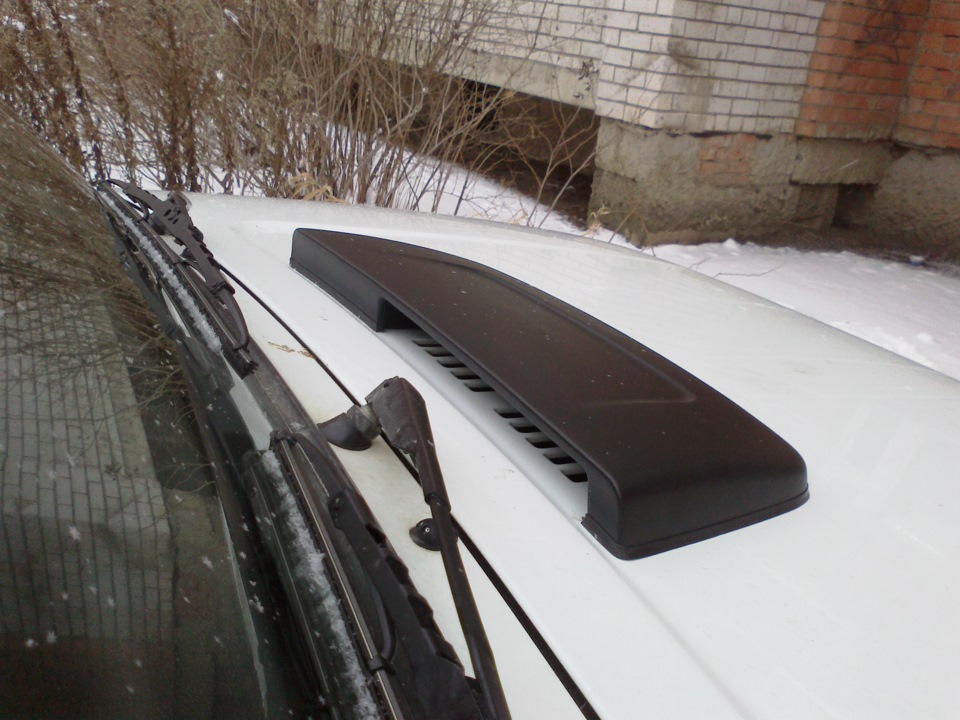

Потом полазил по интернету, почитал отзывы, очень нахваливают ноздрю от АвтоПолимерСервис (АПС). её особенность в том, что для печки забор воздуха идёт от стекла, а не от морды автомобиля. Это обусловливается тем, что на ниве, наилучшее прибытие воздуха идёт непосредственно над отверстиями. А тут получается, что от морды воздух идёт к стеклу, завихряется и поступает в печку.
ещё один + этого устройства — разделения потоков. на ниве 3 отверстия: 2 для печки, 1 для выводы воздуха из под капотного пространства. здесь эти потоки разделены ( в салон не попадают неприятности которые идут из двигателя)
да и + смотрится он весьма не плохо
Единственное, что возникает опасение, как бы от стекла вода напрямую в печку не текла. по сути есть же дренажное отверстие (щель капота).
но всё равно не хотелось бы водопадов. Есть мысль приклеить резинку чтоб вода не попадала. Пользователи АПСовской ноздри, расскажите как обстоят дела с этим пожалуйста.
Ещё прелесть этого АПС в том, что он идёт комплектом. В комплекте так же присутствуют «уши» на задние стойки. Не совсем понимаю зачем они нужны(может кто-либо подскажет, ткнёт ссыль) и пока что даже не поставил, но думаю что по весен поставлю их на своё законное место
пришло в фирменной коробке

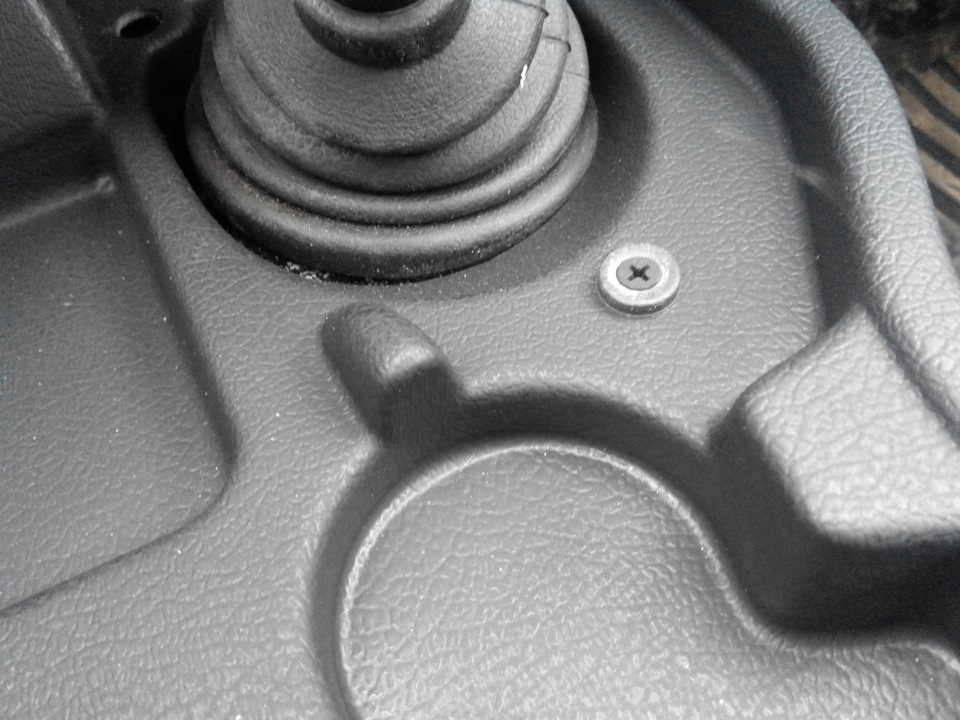

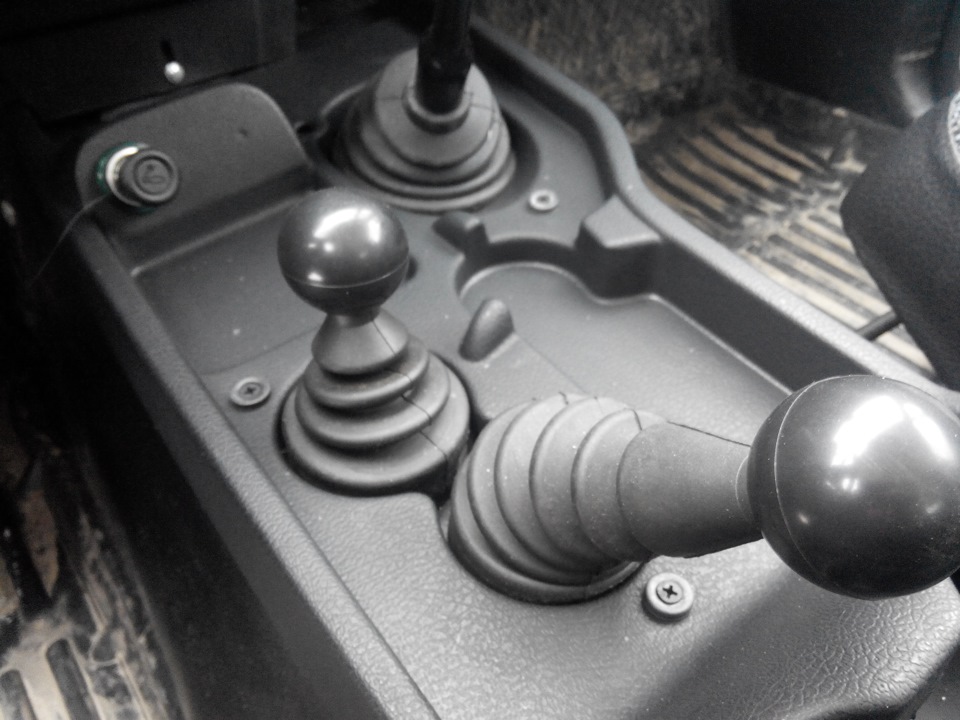

коробка большая, по причине того, что так же заказал бороду на центральную консоль. Как по мне так очень она гармонично вписывается, для сравнения:

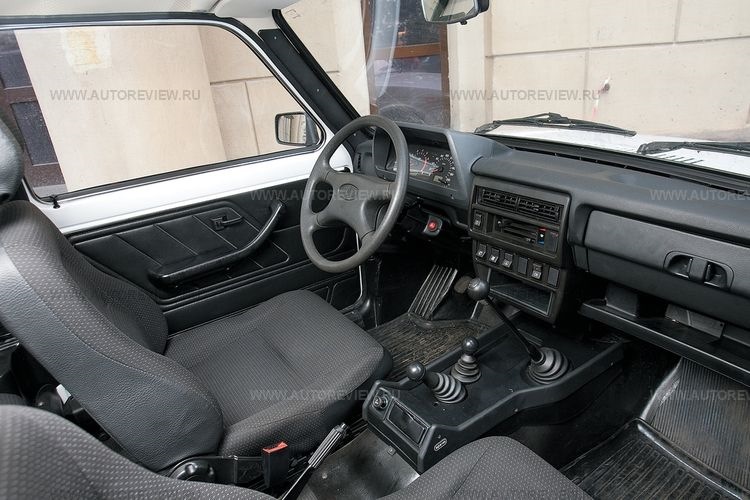

стоковая
правда пришлось поколхозить крепления ( родные сломались). Может быть выглядит не совсем эстетично, но мне нравиться, по мужски, даже без заглушек

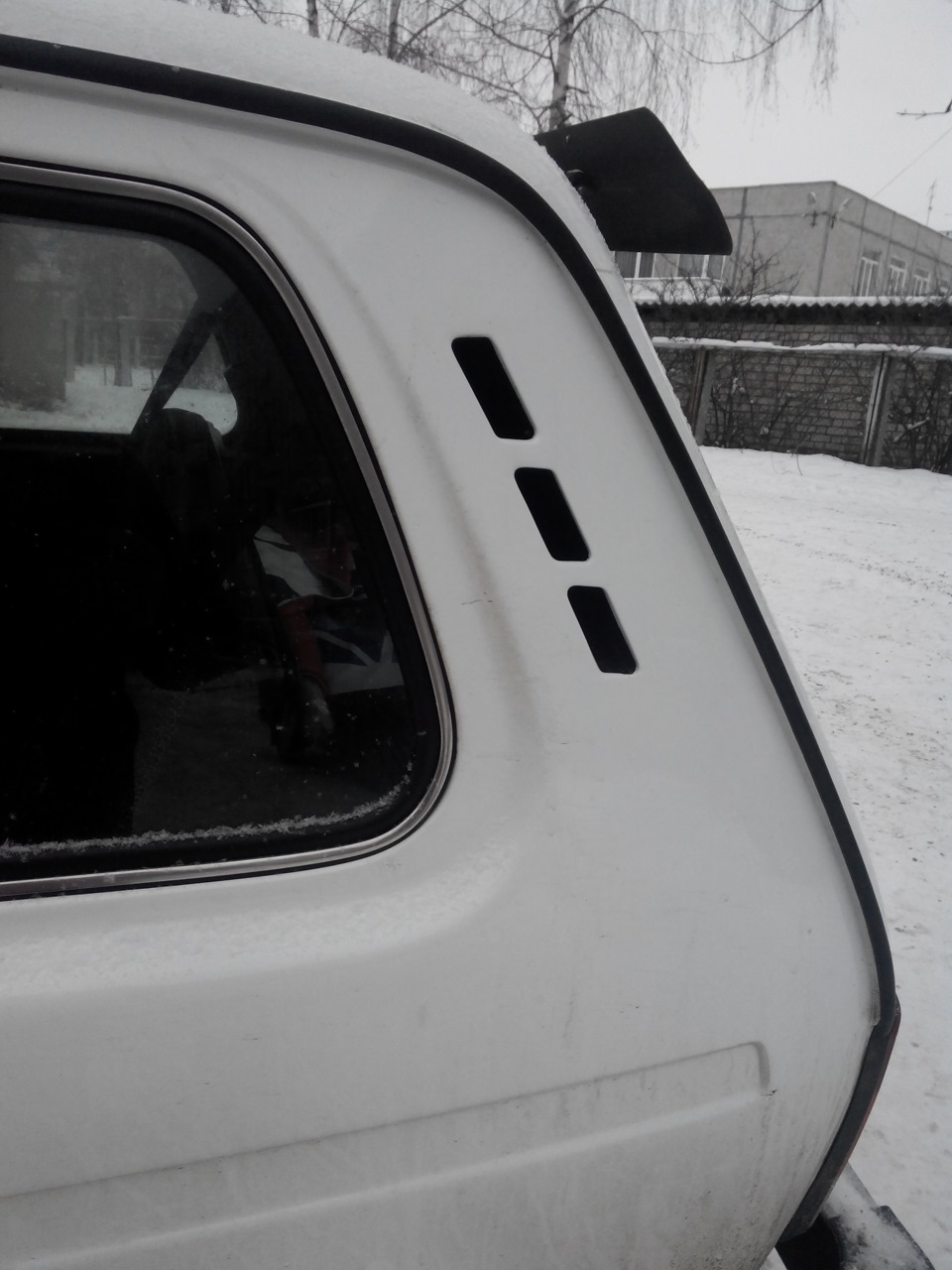

так же в самом начале зимы, выбрались вечерком покуралесить с друзьями
ToToXa-JIaMeP
Воздухозаборник на ниву на крышу как называется
Хобот для внедорожника
Сообщение Tamboff » 25 фев 2015, 01:13
Что такое шноркель?
Шноркель – немецкое слово. Первоначально, словом шноркель называлось устройство в виде трубы с двумя каналами (для подачи воздуха двигателю и для выпуска отработанных газов).
Шноркель обеспечивал работу дизелей подводной лодки, при движении на небольшой глубине. При этом верхняя часть шноркеля оказывается над водой.
По аналогии любители вездеходной техники и внедорожного тюнинга словом шноркель стали называть специальное устройство для подачи воздуха в двигатель автомобиля.
Зачем нужен шноркель на внедорожнике?
Основные достоинства шноркеляОсновные достоинства шноркеля:
Шноркель предотвращает двигатель от гидравлического удара при преодолении глубокой водной преграды, брода или глубокой лужи.
При передвижении по пыльной проселочной или песчаной дороге (особенно при движении в колонне автомобилей) шноркель, установленный выше обычных воздухозаборников, позволяет существенно уменьшить количество пыли, попадающее на воздушный фильтр
Многие шноркели оснащаются специальной насадкой, обеспечивающей дополнительный приток воздуха при движении со скоростями выше 60 км/ч. Утверждается, что это позволяет немного экономить топливо
Многие шноркели оборудуются системами отвода атмосферной влаги, которая может попадать во впускную систему при движении в сильный дождь.
Всегда ли нужен шноркель?
Кстати, шноркель делается по-потребности. На «Ниве» во многих случаях достаточно просто вывести воздухозаборник ближе к лобовому стеклу параллельно правому крылу. В район аккумулятора. Воздухозаборник при этом удлиняется пластиковой трубой. Вся конструкция остаётся под капотом и ничему не мешает.
На старых автомобилях «УАЗ» с 402 двигателем достаточно было поставить воздушный фильтр от классики с забором воздуха из-под самой крышки капота, чтобы автомобиль мог преодолевать броды, погружаясь по фары!
Как устроен шноркель?
Шноркель для подачи воздуха в двигатель автомобиля может изготавливаться из металла или из пластика. Для многих моделей джипов и пикапов существуют готовые варианты конструкции шноркелей. Шноркель, подходящий для конкретной модели автомобиля можно найти в сети Интернет или заказать в специализированных автомастерских.
Шноркель не должен пропускать воду, иначе его применение теряет смысл. Обычно шноркель устраивается таким образом, чтобы его воздухозаборник находился на уровне крыши автомобиля. Чаще всего шноркель пропускают вдоль наклонной передней стойки (правой или левой) лобового стекла с креплением к этой стойке. Воздухозаборник шноркеля направляют либо навстречу набегающему потоку воздуха, либо устанавливают по потоку. Практика не выявила явных достоинств того или иного варианта.
Проблемы, связанные с применением шноркеля
На грузовых автомобилях, особенно на автомобилях повышенной проходимости, устанавливаются штатные шноркели, поэтому никаких проблем не возникает.
На грузовых автомобилях с капотной компоновкой (например, «Урал») шноркель поднят достаточно высоко, а на таких автомобилях как «КАМАЗ» шноркель вообще проходит за кабиной. Все эти решения позволяют не опасаться, что шноркель будет повреждён при контакте с посторонними предметами, например, толстыми ветками деревьев.
Другое дело легковые автомобили и лёгкие внедорожники.
Шноркель из неморозостойкого пластика не выдерживает зимней эксплуатации и может лопнуть (потеряет герметичность)
Шноркель из хрупкого пластика легко может повредиться при контакте с ветками деревьев
Через шноркель недостаточного сечения в двигатель будет поступать недостаточно воздуха. В таких случаях говорят, что «шноркель душит двигатель»
Если шноркель имеет недостаточное сечение, то в некоторых случаях, особенно на повышенных оборотах, двигатель начнёт подсасывать воздух через патрубок вентиляции картера, а то и вовсе насосать масляный туман.
Если шноркель сконструирован неправильно, то во время сильного дождя через впускную насадку в двигатель может попасть вода
Правильно сконструированный и установленный шноркель никаких проблем не создаёт.
Многие автомобилисты испытывают потребность в преодолении бродов, глубоких луж и пыльных участков дорог. Это повседневные (рабочие) условия эксплуатации многих автомобилей. В таких случаях шноркель будет очень востребован.
Если нет возможности (или желания) приобрести фабричный шноркель, его вполне можно изготовить самостоятельно.
Из чего можно изготовить шноркель?
Собственно шноркель имеет составную конструкцию. Чаще всего шноркель изготавливают из трубы (нескольких труб) подходящего диаметра, резиновых или пластиковых уголков (поворотов), гофра и деталей крепления (хомуты и проч.). Герметизируют соединения обычным автомобильным герметиком.
Труба может быть металлической (алюминий, нержавейка) или пластиковой. В качестве пластиковых труб многие применяют обычные стандартные канализационные трубы.
В некоторых случаях шноркель можно изготовить из резинового шланга высокого давления. Функционально он будет хорош, однако выглядеть всё это будет весьма не эстетично.
Для «Нивы» часто применяют полиэтиленовые трубы диаметром 50 мм. Металлическая труба такого диаметра – это может быть ножка мебельная металлическая (для кухонных столов). Цвета весьма разнообразны. От хрома до глубокого чёрного матирования.
© 2013 abcIBC.com. All rights reserved.
Удачи на дорогах!
Шноркель
Сообщение Tamboff » 25 фев 2015, 01:13
Хобот для внедорожника
Сообщение Tamboff » 25 фев 2015, 01:26
Как правильно установить шноркель?
Купить его — это даже не полдела, а всего лишь первый шаг, потому как монтаж воздуховода между трубой шноркеля и штатным воздухозабором автомобиля — самая ответственная процедура. Ведь, если система не будет герметичной, шноркель превратится в бесполезную трубку.
Наиболее часто встречающаяся ошибка установки, когда воздуховод шноркеля попросту прикрепляют к штатному воздухозабору двигателя, считая, что на этом монтаж окончен. Дело в том, что система подачи воздуха по определению негерметична, в ней имеется клапан для стока воды (обычно забитый грязью и навечно открытый), к тому же крышка корпуса воздушного фильтра зачастую прилегает неплотно и требует герметизации. Если удлиненный воздуховод проходит под крылом, его стоит сделать из прочного материала, в противном случае он может лопнуть в процессе эксплуатации от механических или температурных нагрузок, и вы узнаете об этом, лишь когда ваша машина заглохнет посередине реки.
Подбирая трубы и патрубки под воздуховоды, обратите внимание на диаметр патрубка, идущего от воздушного фильтра к двигателю, — именно на него и надо ориентироваться. Если установленные воздуховоды будут тоньше, нежели штатные, то на высоких оборотах прокачиваемого объема воздуха может оказаться недостаточно. Особенно критично это для турбированных дизельных моторов
В последнее время получила распространение практика замены штатного воздушного фильтра вместе с его громоздким корпусом на небольшой корпусной фильтр нулевого сопротивления. Это очень удобно с точки зрения экономии места под капотом и простоты монтажа, но следует помнить, что данный фильтр негерметичен сам по себе, и перед установкой его следует доработать.
После того, как шноркель установлен на машину, следует проверить его герметичность. Ни в коем случае не стоит перекрывать доступ воздуха полностью, рукой или куском резины, это может повредить мотору. Например, на дизельном двигателе большого объема это может привести к тому, что изза разрежения втянет внутрь сальники коленвала.
Самый действенный и простой способ проверки работоспособности шноркеля — запустив двигатель на холостых оборотах, надеть на воздухозаборник неплотный полиэтиленовый пакет. Если шноркель установлен правильно, пакет порвется.
Многие владельцы разворачивают носик Safari Snorkel в обратную сторону либо к ветровому стеклу, потому как считают, что, если он смотрит вперед, в него попадают вода и грязь, которая может повредить мотору. Это мнение ошибочно. Насадка шноркеля разработана таким образом, что вся попадающая внутрь вода и грязь ударяются о стенки и через специальные прорези вытекают наружу. Когда же носик развернут назад, все выбрасываемое из-под переднего колеса, как пылесосом, улавливается шноркелем и прямым ходом идет в фильтр.
Вторая опасность в том, что в таком положении сетка воздухозабора практически прижата к крыше машины, и при прохождении глубоких луж «ходом» вода, переливающаяся через автомобиль, также может попасть в воздуховод. Поэтому наиболее правильной является установка воздухозабора развернутым по ходу движения, именно так, как это предусмотрено заводом-изготовителем. Единственное исключение — ситуации, когда машина передвигается по густому лесу. Для того чтобы уберечь хрупкую защитную сетку воздухозаборника от повреждений, носик можно развернуть вбок к центру машины.
Шноркель не требует обслуживания, но раз в сезон все же не мешает проверять состояние эластичных соединений и патрубков. Также следует помнить, что наличие шноркеля всего лишь обеспечивает гидроизоляцию воздухозабора двигателя, но ни в коем случае не наделяет ваш автомобиль дополнительной проходимостью, и, если теперь ваш внедорожник забирает воздух на высоте двух метров от земли, это еще не означает, что именно такова возможная глубина штурмуемого брода. Не забывайте, что гораздо ниже находится большое количество неизолированных узлов и агрегатов, таких как панель приборов или, например, ваш нос.
Воздухозаборник труба как называется
ВСЁ про шноркель: что это такое, для чего он нужен, плюсы и минусы, как сделать своими руками
Расскажу всё про шноркель: что это такое и нужен ли он.
Некоторые начинающие автолюбители, услышав слово шноркель, задаются вопросом: «А что это такое?». Могу сказать сразу, что практически все видели его вживую. Это солидная труба, которая находится чуть выше крыши автомобиля, а выходит она из капота, отсека для двигателя. Чаще всего их устанавливают на внедорожники, хотя иногда их можно увидеть и на обычных автомобилях, которые часто выезжают на бездорожье. Шноркель относится к тюнингу автомобиля, то есть это изменение заводских характеристик ради благой цели.
Слово «шноркель» (или «шнорхель») имеет германские корни (Schnorchel) и дословно переводится с немецкого языка как «труба для дыхания». Да, авто тоже должно «дышать». Но это больше относится к его сердцу – двигателю, эксплуатация которого должна происходить, не соприкасаясь с грязью, песком и водой. Для этого и придумано очень простое устройство, которое обеспечивает мотор чистым воздухом. Многие производят его установку самостоятельно.
В статье расскажу, что такое шноркель, как он работает, какие виды бывают, его плюсы и минусы, как его сделать самому и как правильно установить. Отвечу на вопрос, нужен ли он вообще. Также напишу очень полезные советы по его выбору и эксплуатации автомобильного шноркеля. Обещаю, будет очень интересно!
Для начала расскажу, что же это такое — шноркель, как он появилось и где ещё его используют.
Что такое шноркель на машине?
Шноркель – это очень простое устройство, которое выглядит в форме гнутой трубы из пластмассы или металла. Один её конец соединён с воздушным фильтром под капотом, а второй — выведен наверх, над автомобилем.
Двигатель берёт воздух с высоты, а не перед автомобилем, как это сделано в обычной конструкции. Эта трубка защищает мотор от воды, пыли, песка и прочих лишних предметов, помогая преодолевать машине самые экстремальные препятствия.
Если в двигатель попадёт вода, то это вызовет гидроудар, при котором сломается даже самый лучший мотор в мире.
Что бывает при гидроударе двигателя
Изобрёл это устройство учёный Борис Сальяр и командир русской подлодки «Скат» Николай Гудим в 1910 г. Испытания прошли успешно и после этого шноркель стали оснащать подлодки в разных странах.
Массово дыхательную трубку применили в немецких подводных лодках во время 2-й мировой войны. Шноркель помогал двигаться субмарине без её всплытия не запуская электродвигатель. А второй канал в трубке использовался для вывода отработавшего воздуха. Надо было просто подняться повыше, чтобы трубка оказалась над водой.
Далее дыхательные трубки стали устанавливать на танки, грузовики, трактора, «Газели» и иные транспортные средства для езды вброд или по пустыням.
В настоящее время автомобильный шноркель ставят на внедорожники, на которых часто ездят в условиях бездорожья – по пустыням, болотам, водоёмам. Без этого полезного устройства даже самый навороченный джип не сможет долгое время перемещаться в таких условиях. Рано или поздно в цилиндры двигателя попадёт вода, и он выйдет из строя.
Интересно! Шноркель в автомобильных кругах также называют «Хобот» или «Оффроад».
Теперь расскажу более подробно, зачем нужен шноркель на внедорожнике.
Зачем нужен шноркель?
Самая важная функция трубки – это захват чистого воздуха как можно выше от земли, чтобы в двигатель не поступала вода, грязь и пыль.
Сухая пыль может очень быстро забить воздушный фильтр под капотом. А если погода влажная, то пыль становится тяжелее и через пару сотен километров пробега фильтр превращается в «кирпич». Мотор начинает перегреваться, расход бензина моментально возрастает. Поэтому при экстремальных поездках надо брать с собой запасные воздушные фильтры или установить мегаполезную штуку под названием шноркель.
Если установить воздухозаборник на уровне крыши автомобиля, то авто может преодолеть брод с максимальной глубиной 1,3-1,5 м. Но на практике никто не сунется в такую авантюру. Максимум преодолевают брод глубиной до 0,5 м.
Что ещё даёт шноркель? Кроме защитной функции воздухозаборник выполняет ещё одну полезную вещь – он обеспечивает приток холодного воздуха, что повышает коэффициент полезного действия двигателя.
Зачем ставят шноркель на бензиновом двигателе? Здесь есть ещё одно преимущество этого устройства – сильный поток воздуха, который поступает через воздухозаборник, помогает немного уменьшить расход топлива.
Шноркель направляют или навстречу воздушному потоку, либо против него. Летом лучше всего направлять насадку на воздухозаборнике вперёд, чтобы в него не попадала пыль (при езде она образуется за колёсами автомобиля). Зимой воздухозаборник направляют назад, чтобы снежная пыль не попадала внутрь.
Дополнительно в шноркеле имеется система отвода воды, что помогает без проблем ездить даже в очень сильный дождь.
Как же работает это на первый взгляд простое устройство? Ответ – ниже.
Конструкция шноркеля и принцип работы
Как работает шноркель? Принцип работы очень простой. Герметичная трубка из металла или пластика одним концом соединяется с патрубком воздушного фильтра двигателя. Затем трубка монтируется вверх, к капоту и вдоль лобового стекла. Другой конец трубки соединяется с насадкой (воздухозаборником), которая рассеивает поступающий воздух от капель воды, пыли и грязи.
При движении автомобиля поток воздуха поступает через насадку в герметичную трубку. Затем воздух попадает в воздушный фильтр, а после чего в цилиндры двигателя внутреннего сгорания. В камере сгорания воздух перемешивается с топливом, образуя готовую рабочую смесь. В мотор поступает очищенный воздух, обеспечивая стабильную работу практически в любых условиях эксплуатации, хоть в песчаную бурю, хоть под тропическим дождём.
Стандартный же воздухозаборник в автомобиле находится на двигателе, который засасывает воздушный поток через решётки радиатора. А если песок и вода достигнут уровня радиатора, то они гарантированно будут попадать в моторный отсек.
При покупке нового автомобиля можно попросить поставить заводской вариант шноркеля, который будет смонтирован правильно и надёжно.
Все насадки для воздухозаборника изготавливают из материалов, которые не ржавеют и не пропускают воду. Сейчас расскажу о насадках подробнее.
Какие бывают насадки на шноркель
Всего существует 2 типа насадок: «Гусак» и «Циклон». В обычных условиях эксплуатации рекомендуется устанавливать насадку Гусак, а при езде по очень пыльным дорогам её лучше заменить на «Циклон».
Подробнее расскажу, что представляет из себя каждый вид насадок.
Насадка Гусак
Это классическая насадка в форме изогнутой трубы. Её можно повернуть как навстречу воздушному потоку — вперёд, так и против него. При прямом попадании воздуха в шноркеле образуется так называемый эффект центрифуги. А при влажной погоде капли дождя не проходят внутрь трубы, а выбрасываются в дренажную систему.
Насадка Циклон
Принцип работы этой насадки примерно такой же, но воздух внутрь шноркеля здесь поступает снизу. В насадке есть сетчатый фильтр, который предотвращает попадание пыли в шноркель.
«Циклон» надо постоянно очищать, но это ерунда по сравнению со сменой воздушного фильтра. Но уже изобрели более продвинутую насадку «Циклон-2 и 3», где грязь и капли воды выбрасываются наружу, проходя через специальные дренажные выемки.
Это классические насадки, которые вам может предложить автомагазин. Посмотрите, какие ещё есть модификации насадок на фото:
Теперь рассмотрим главные преимущества и недостатки такого полезного устройства, как шноркель.
Плюсы и минусы шноркеля
Несмотря на очевидные плюсы шноркеля, перечислю дополнительные преимущества воздухозаборника:
Несмотря на реальную пользу, у шноркеля всё же имеются недостатки:
Для тех, кто часто ездит в экстремальных условиях плюсы шноркеля перечёркивают все его недостатки.
Учитывая, что цена на шноркель может быть довольно высока, то рассмотрим, как можно его сделать самому.
Как сделать шноркель своими руками
Самодельный шноркель сделать просто при наличии нужных материалов и простых навыков (главное, чтобы руки росли, откуда надо J). Для этого надо купить трубу, которая будет хорошо выполнять эту функцию.
Какая труба подойдёт? Если у вас есть навыки паяния, то можете взять полипропиленовую трубу, которая просто режется и обеспечивает хорошую спайку. Это так называемый «канализационный тюнинг», как говорят опытные автолюбители.
Некоторые умудряются в буквальном смысле создать воздухозаборник при помощи монтажной пены, что выглядит весьма необычно.
Более простым вариантом будет являться гофра, которую вы, возможно, видели в устройствах для сдувания листьев с асфальта. Её диаметр примерно 65 мм в диаметре. Она прочная и надёжная. По длине берите не менее 2 метров. Также ещё понадобится:
Как правильно установить шноркель
Перейдём к самому главному – как поставить шноркель. Могу сказать, что заводской шноркель устанавливается похожим образом. Также можно купить уже готовый набор с этим устройством, где уже будут все крепления и материалы для установки.
При установки шноркеля на капоте и креплении частей строго следите за герметичностью. Если она будет нарушена, то это со временем приведёт к поломке мотора. На гофрах не должно быть никаких заломов и перегибов.
После установки надо проверить герметичность. Заведите мотор, снимите насадку. На трубу наденьте тонкий пакет. Если всё в порядке, он тут же порвётся. В ином случае он начнёт засасываться внутрь трубы. Либо положите кусок ткани. При правильной установке двигатель должен заглохнуть. Рукой герметичность проверять не рекомендуется.
Уход за устройством очень простой. Готовый шноркель периодически проверяйте на герметичность и целостность в соединениях.
Видео: устанавливаем шноркель своими руками
Нужно ли регистрировать шноркель?
По идее шноркель – это декоративный элемент, который не создаёт проблем другим участникам движения и не как не влияет на безопасность. Но это относится только к заводскому шноркелю, который имеет соответствующий сертификат. Главное – внести изменения в документы на автомобиль, обратившись в ГИБДД.
А если вы поставили самодельный шноркель, то вам никак не удастся зарегистрировать его. Из-за этого гаишники могут придраться к этому устройству и выписать штраф или сделать предупреждение.
Советы: как выбрать готовый шноркель
Перед покупкой вы должны знать, по какой местности вы будете ездить. От этого будет зависеть материал изделия и его прочность.
Прикиньте по размеру, какой больше подойдёт к вашей машине и с какой стороны его будут устанавливать. Оцените возможности вашего кошелька – цена «гуляет» здесь в высоком диапазоне.
Насадка должна быть обязательно с водоотводом и могла поворачиваться в разные стороны. Все крепления должны быть прорезинены и обработаны антикоррозийным средством.
Какие производители шноркелей лучше?
Какой шноркель лучше всего приобрести, какой марки? Вот надёжные производители шноркелей.
Шноркель Safari
Примерные цены начинаются от 3000 руб. и доходят до 70 000 рублей. Дешевле, конечно, российские шноркели, которые максимум стоят 15 тыс. руб.
На забугорных интернет-магазинах шноркель продаётся гораздо дешевле, чем у нас.
Популярные вопросы и выводы
Какая насадка лучше? Каждый автовладелец выбирает её на свой вкус и цвет. Но на практике для езды по пыльным дорогам надо использовать «Циклон», а в городе его заменяют на «Гусака».
Что случится, если при мойке машины в воздухозаборник попадёт вода? Как ни странно, но даже после автоматической мойки машины со шноркелем воздушный фильтр остаётся абсолютно сухим. Также бытует мнение, что если завести мотор и пустить струю прямо в «гусак», то вода не доберётся до цилиндров, но лучше этого не делайте.
Как может быть пластиковый шноркель быть надёжным? Если правильно установить устройство, то одинаково хорошо будут работать как дешёвый, так и дорогой шноркель.
Удобно ли ездить со шноркелем? При установке устройства для забора воздуха обзор может ухудшиться, но лишь совсем на малую часть.
Нужен ли вам шноркель?
Если вы постоянно гоняете по бездорожью, то шноркель вам очень сильно пригодится. Но если вы иногда выезжаете на природу, то это устройство вам не пригодится, вы только зря испортите автомобиль.
Можно конечно для брутальности его себе установить, как предмет декора, то придётся пожертвовать снижением динамики авто и целостностью кузова.
Видео: Топим УАЗы. Как правильно проверять шноркель
Подведём итог. Теперь мы выяснили всё про шноркель – что это такое и с чем его «едят». Шноркель – это отличное устройство с немецким названием, которое дополнительно защищает двигатель во внедорожниках, позволяя ему без проблем перемещаться хоть по воде, хоть по песку. Главное при установке насадки правильно её повернуть, испортить воздушный фильтр песком и снегом.
Если не хочется тратить деньги, то при наличии навыков можно самостоятельно сделать и установить трубу к авто. При наличии всех материалов делается это довольно быстро. Главное сделать это максимально герметично, чтобы воздух не попадал в шноркель.
Кроме автомобилей, воздухозаборник ставят на квадроциклы для езды в экстремальных условиях.
Напишите своё мнение, был ли у вас опыт установки такого устройства на авто, ездили ли вы на машине, оборудованной шноркелем, ваши мысли и мнения.
Воздухозаборник труба как называется
Для работы двигателя внутреннего питания необходим воздух, который отбирается из атмосферы с помощью специального устройства — воздухозаборника. О том, что такое воздухозаборник и для чего он нужен, каких типов бывает и как устроен, а также о правильном выборе и замене этой детали — читайте в статье.
Что такое воздухозаборник?
Воздухозаборник (заборник воздуха) — деталь системы питания транспортных средств с двигателями внутреннего сгорания; трубы различной формы, сечения и конструкции для забора воздуха и его направленной подачи на воздушный фильтр и далее в карбюратор или дроссельный узел.
На воздухозаборник возложено несколько функций:
Воздухозаборники являются важными деталями системы питания двигателя, так как от их конструкции, места установки и общего технического состояния зависят объем и стабильность подачи воздуха к двигателю. Поэтому при поломке данной детали ее необходимо отремонтировать или заменить. Чтобы сделать верный выбор воздухозаборника для автомобиля, необходимо разобраться в их типах, конструкции и особенностях.
Типы, конструкция и применяемость воздухозаборников
Конструктивно все заборники воздуха одинаковы — это труба круглого, прямоугольного или более сложного сечения, которая одной стороной устанавливается на корпусе воздушного фильтра, а другой выходит в наиболее удобное место внутри кузова или снаружи автомобиля. Под действием разряжения, возникающего во впускном тракте системы питания двигателя, воздух всасывается через наружную часть заборника, поступает к фильтру и далее в систему.
Воздухозаборники можно разделить на две группы по месту установки на транспортном средстве:
Наружные заборники устанавливаются за пределами кузова автомобиля — над капотом, над крышей, за задней поверхностью кабины и т.д. Для установки выбирается такое место, где наблюдается нормальное или повышенное давление воздуха во время движения транспортного средства, избегая зон турбулентности (завихрений) с пониженным давлением.
Внутренние заборники располагаются в подкапотном пространстве в непосредственной близости от двигателя. Для подачи воздуха в моторный отсек служат отверстия в капоте, крыльях или в иных деталях кузова. Данные воздухозаборники делятся на два типа по назначению:
Заборники первого типа располагаются на некотором удалении от двигателя, обеспечивая подачу к фильтру воздуха с температурой окружающей среды. Заборники второго типа располагаются у наиболее нагретых частей двигателя (обычно монтируется непосредственно на выпускной коллектор), обеспечивая подач к фильтру теплого воздуха. Система из двух заборников воздуха облегчает зимнюю эксплуатацию двигателя, ускоряя его прогрев. Как правило, такая система содержит терморегулятор с заслонкой, изменяя положение которой можно смешивать теплый и холодный воздух для достижения оптимальной температуры поступающей в цилиндры топливно-воздушной смеси.
Воздухозаборники наружные и холодного воздуха делятся на две группы по способу подачи воздуха:
Пассивные заборники воздуха — это простые устройства в виде пластиковых или металлических труб различной конфигурации, которые обеспечивают лишь подвод воздуха к фильтру. Такую конструкцию имеет большинство воздухозаборников легковых автомобилей и очень многих грузовиков. На наружной стороне данных устройств могут располагаться различные вспомогательные устройства — «грибки» для защиты от пыли и грязи, резонаторы для формирования потока воздуха определенной структуры, сетки, жалюзи и т.д.
Активные заборники воздуха — это более сложные устройства, которые не просто доставляют воздух к фильтру, но и решают одну или несколько вспомогательных задач. Наибольшее распространение имеют два вида активных воздухозаборников:
Оба этих воздухозаборника, а также и все заборники с сетками на входе, считаются фильтрами грубой очистки воздуха, которые устраняют проникновение в систему питания крупных частиц (камней, травы и т.д.) и значительно продлевают ресурс воздушного фильтра.
В отдельную группу выделяются воздухозаборники специального назначения — шноркели (шнорхели). Эти устройства используются на внедорожниках и другой технике, которой в процессе эксплуатации приходится преодолевать глубокие водные преграды и двигаться по бездорожью (военная техника, раллийные автомобили). Шноркель представляет собой герметичную трубу, вынесенную на уровень крыши автомобиля — расположение в самой высокой точке автомобиля обеспечивает защиту от воды и грязи. Обычно шноркели оборудуются поворотным заборником, который можно развернуть по ходу или против хода движения автомобиля, он имеет сетку и может оснащаться вспомогательными деталями (для отвода воды, для завихрения воздуха и т.д.).
Наконец, существует большая группа капотных воздухозаборников легковых автомобилей, которые выполняют две функции — формирование направленного потока воздуха и украшение. Эти устройства имеют разнообразный дизайн и привносят во внешний вид автомобиля новые ноты, и, в то же время, обеспечивают интенсивную подачу воздуха в подкапотное пространство или непосредственно к внутреннему заборнику воздуха. Но сегодня распространение получили и чисто декоративные воздухозаборники, которые помогают придать автомобилю более агрессивный, спортивный вид, но практически не оказывают никакого влияния на работу воздушного тракта его системы питания.
Вопросы выбора и замены воздухозаборников
В процессе эксплуатации транспортного средства воздухозаборник не подвергается большим нагрузкам, однако он может быть поврежден вследствие удара (чему особенно подвержены наружные заборники грузовых автомобилей, тракторов и другой техники) или вибраций, либо потерять свои характеристики от старения (особенно этому подвержены пластиковые детали). При неисправности деталь следует заменить, иначе может нарушиться режим работы двигателя, повыситься интенсивность засорения фильтров и т.д.
На замену следует выбирать только те воздухозаборники, которые подходят для данного автомобиля или трактора — это легко сделать по типу и каталожному номеру детали. Замена возможна только в тех случаях, когда на разной технике используются одинаковые детали — как, например, заборники всех автомобилей КАМАЗ, «грибки» на воздухозаборники, моноциклоны и вращающиеся заборники многих тракторов и грузовиков, и т.д.
Замена заборника обычно сводится к демонтажу старой детали и установке новой, для этого требуется выкрутить несколько винтов, демонтировать пару хомутов и снять один или два уплотнителя. При монтаже следует соблюдать правильность установки уплотнителей и обеспечивать максимально герметичный монтаж, чтобы избежать подсоса воздуха через щели. Все работы следует выполнять в соответствии с инструкцией по ремонту и ТО автомобиля.
Выбор декоративного воздухозаборника сводится к подбору детали, подходящей по месту установки и внешнему виду. Монтаж заборника может выполняться различными способами, в том числе и без выполнения сверления капота и иных кузовных деталей — в каждом конкретном случае следует придерживаться приложенной инструкции.
При верном подборе и замене воздухозаборника двигатель будет получать необходимое количество воздуха и нормально работать в любых условиях.
