Вторая раздатка на ниву
Лада 4×4 3D 21213, Нифка › Бортжурнал › Раздатка (часть2)
«Больная голова ногам покоя не дает» и вот снова начитавшись Нивофорума, а именно эту тему про синхронизированную раздатку

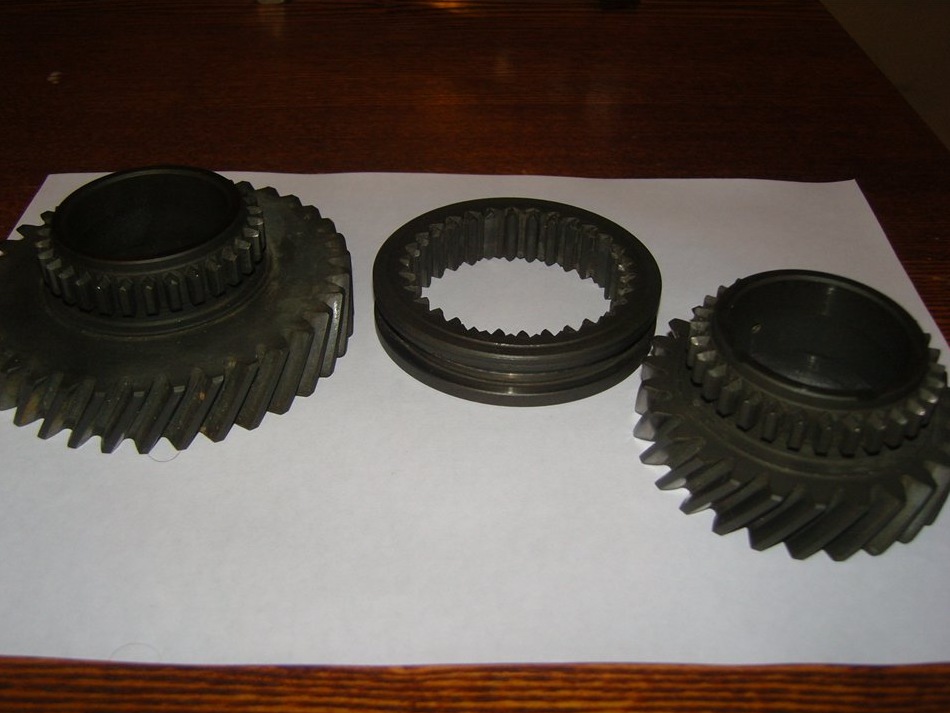

решил что нужно отдать шестерни и муфту на доработку токарю. Договорился с одним. Но он на следующий день мне всё вернул без изменений. Токарь сказал, что резец с твердосплавом моментом садиться, перетачивал несколько раз один фиг не берет. Выступ на шестерни немного стронул только и всё.
С шестерни нужно убрать выступ, он составляет 1 мм, вровень с телом самой шестерни. И проточить канавку шириной 1 мм и глубиной 1 мм вплотную к зубчатым венцам.

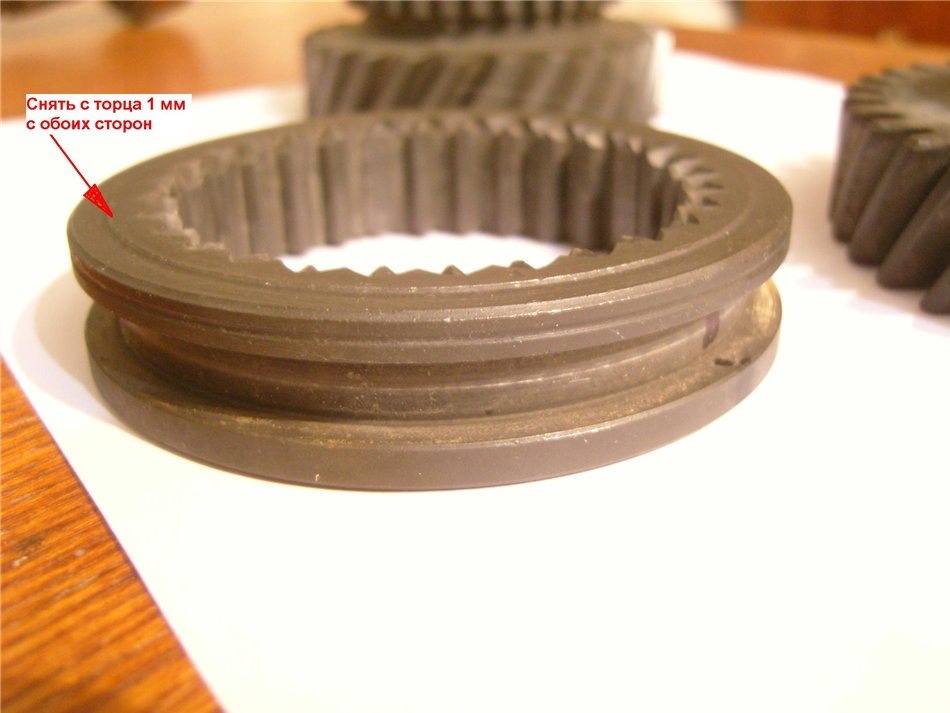

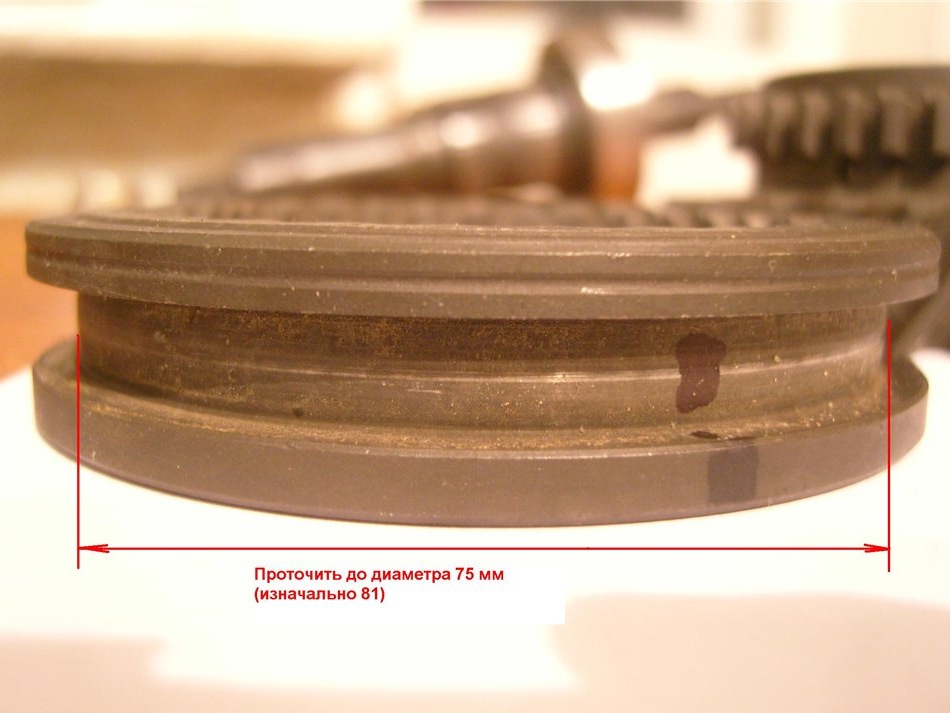

Муфту КПП ВАЗ-2101 нужно подторцевать с обеих сторон на 1 мм и проточить паз под вилку с 81 мм до 75 мм (тело муфты позволяет).
В итоге после данных токарных операций можно было поставить два блокирующих кольца синхронизатора КПП 2101 и получилась бы синхронизированная раздатка.
А нужно это для того чтобы в условиях жесткого попадалова в говнах быстро и без остановки можно было включить пониженную.
И можно было бы найти человека который бы смог проточить шестерни и муфту, но вспомнив сколько раз за год я включал пониженную передачу оказалось что всего один раз! Так что забил на эту идею и собрал блок шестерен как есть, в стоковом варианте.

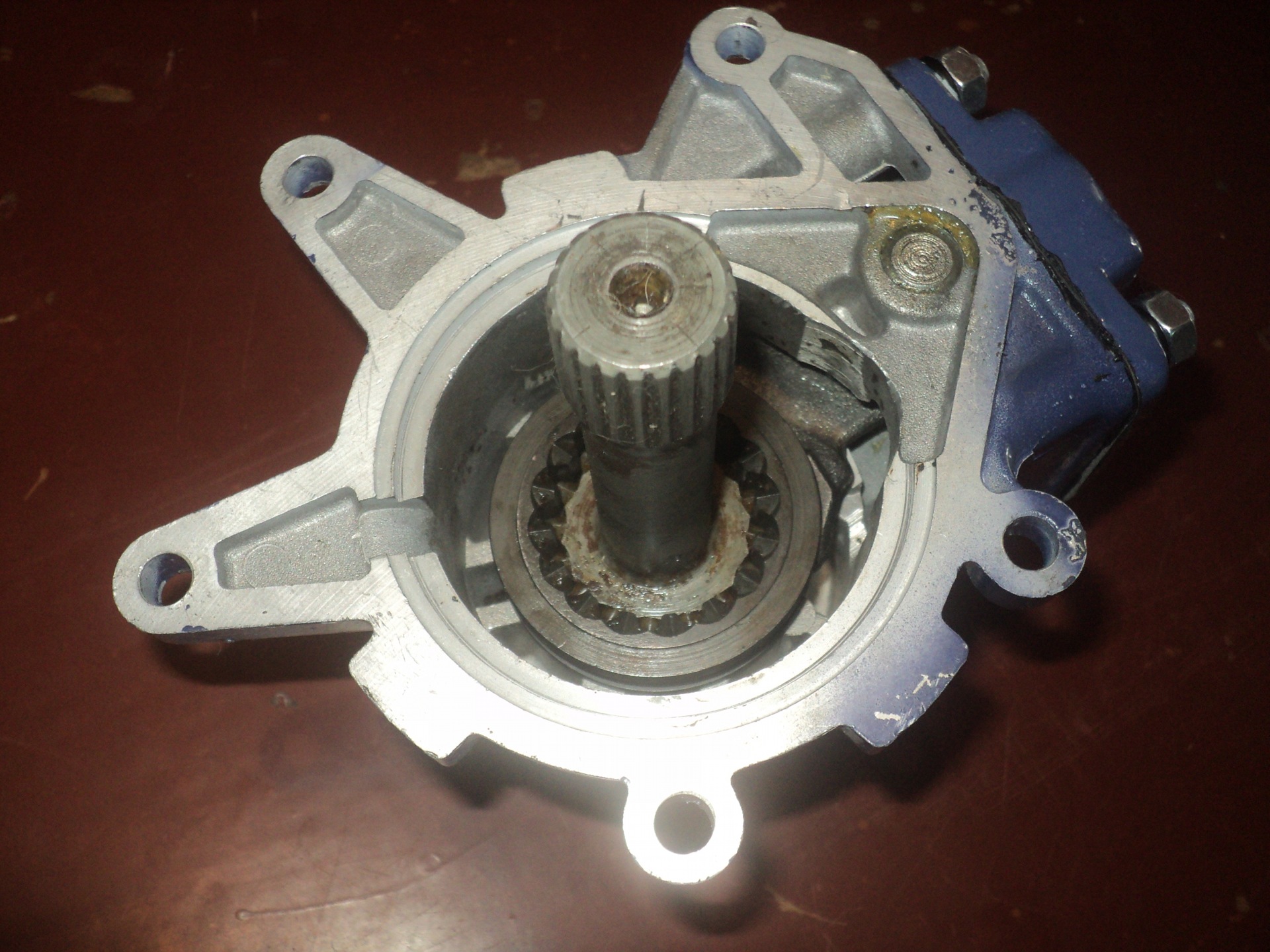

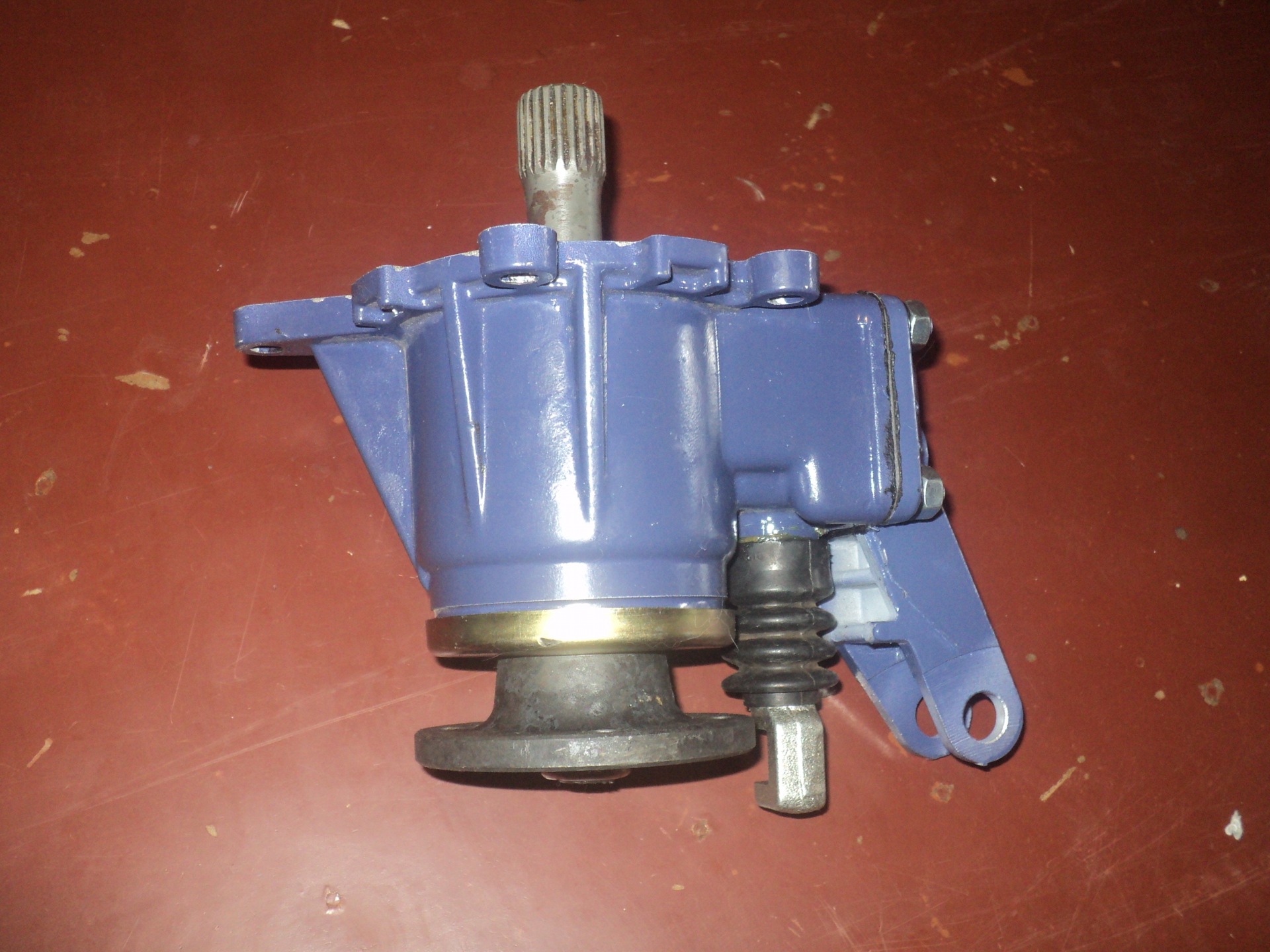

Вот она передняя крышка под двухрядник в сборе
Стопорное кольцо подшипника кстати нашел в магазине метизов. Они там есть практически любых размеров через 1мм.

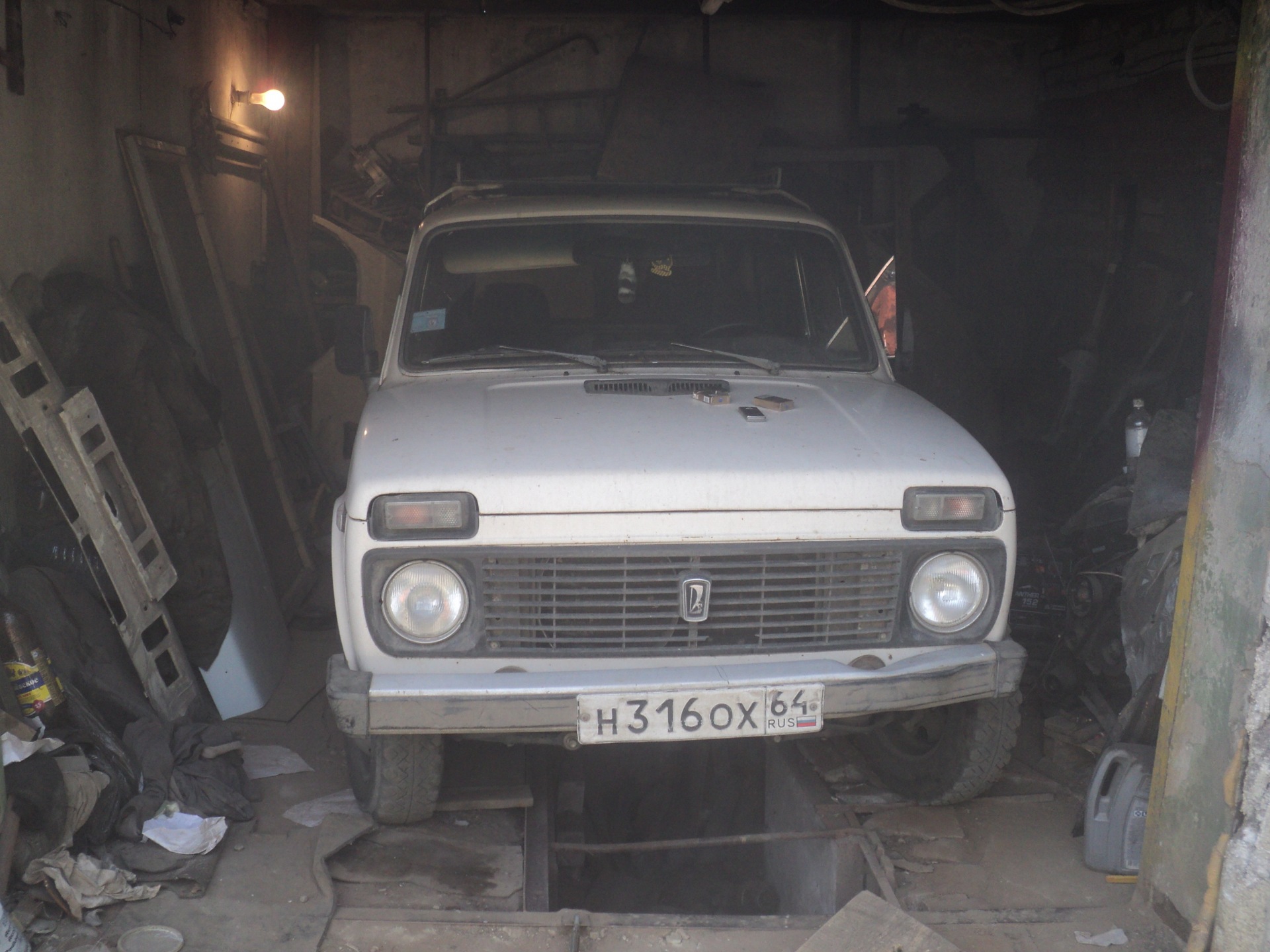

Ну собственно на этом и всё. Дальше всё просто. Загнал машину в гараж

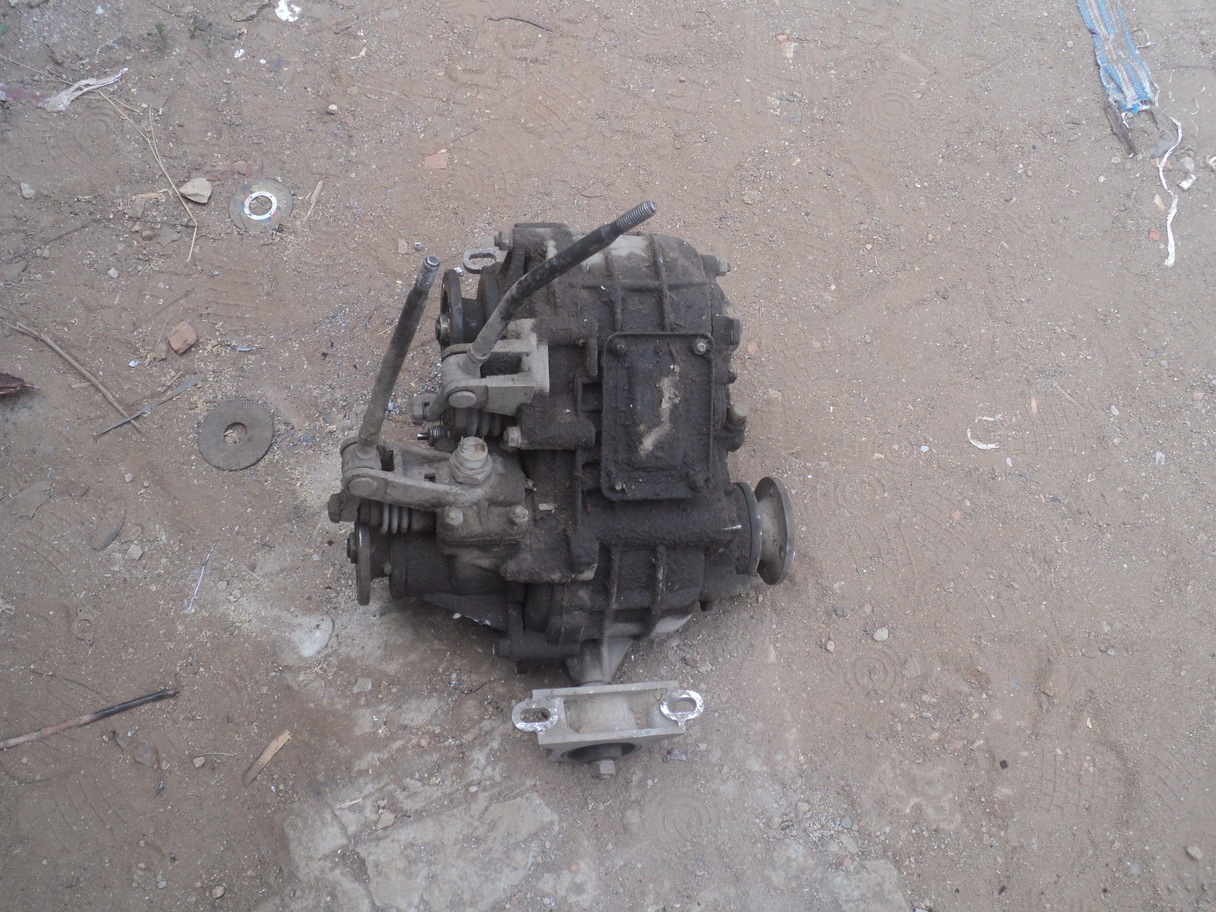

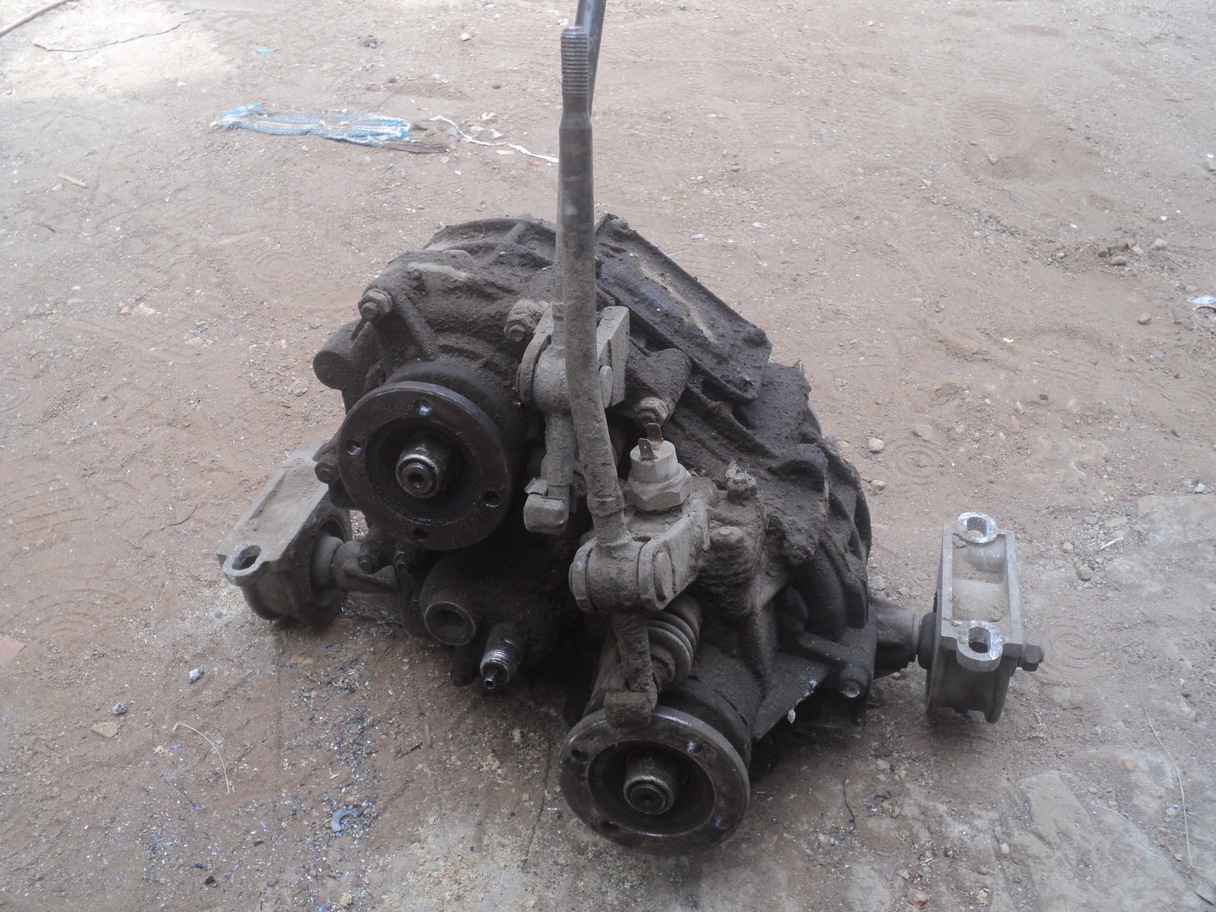

Сдернул старую раздатку
А вот и повреждения передней крышки, обломлены уши ее крепления. Вот для их усиления и были сделаны стальные усилители.
ДВЕ раздатки!
Рег.: 12.05.2005
Тем / Сообщений: 6 / 425
Возраст: 43
Тема открыта по просьбе Бродня. Вот лог его сообщений в мою личку:
Рег.: 25.05.2008
Тем / Сообщений: 1 / 174
Откуда: Лесное
Возраст: 48
Авто: 21213,1999. Лонжи опущенны на 90мм, балка вперед на 90мм, 33″ 9500 в салоне, выхлоп на крыше, пары 5,1, раздатка пока 3,15.
Рег.: 15.06.2008
Тем / Сообщений: 3 / 4564
Откуда: Сосновоборск Красноярский край 24rus
Возраст: 34
Авто: нива 214 2003. гранта лифтбэк 2019
Рег.: 25.05.2008
Тем / Сообщений: 1 / 174
Откуда: Лесное
Возраст: 48
Авто: 21213,1999. Лонжи опущенны на 90мм, балка вперед на 90мм, 33″ 9500 в салоне, выхлоп на крыше, пары 5,1, раздатка пока 3,15.
Рег.: 06.12.2004
Тем / Сообщений: 4024 / 23192
Откуда: Москва
Возраст: 67
Авто: 21214M, 2013 гв.
Рег.: 15.06.2008
Тем / Сообщений: 3 / 4564
Откуда: Сосновоборск Красноярский край 24rus
Возраст: 34
Авто: нива 214 2003. гранта лифтбэк 2019
Рег.: 25.05.2008
Тем / Сообщений: 1 / 174
Откуда: Лесное
Возраст: 48
Авто: 21213,1999. Лонжи опущенны на 90мм, балка вперед на 90мм, 33″ 9500 в салоне, выхлоп на крыше, пары 5,1, раздатка пока 3,15.
Рег.: 15.06.2008
Тем / Сообщений: 3 / 4564
Откуда: Сосновоборск Красноярский край 24rus
Возраст: 34
Авто: нива 214 2003. гранта лифтбэк 2019
Рег.: 12.01.2005
Тем / Сообщений: 8 / 2934
Откуда: Москва, Юго-Запад
Возраст: 36
Авто: 21213 1,7 турбо 97г.в на 38 Боггере, GMC Savana 5.3 AWD, Jeep Grand Cherokee ZJ V8 5.9i, УАЗ-3909
Подготовка внедорожников
Ремонт, доработка а/м Нива, Шевроле-Нива
Магазин офф-роуд аксессуаров
Рег.: 14.11.2007
Тем / Сообщений: 1 / 1238
Откуда: Днепропетровск
Возраст: 54
Авто: Нива 21213, 2002 г.в. карб.
Рег.: 09.01.2008
Тем / Сообщений: 8 / 861
Откуда: москва.
Возраст: 34
Авто: Экспедиционный нив. Легкий тюнинг.
Живет примерно на таком автомобиле.
Для передвижения по асфальту идея неперспективна.
Идея двух раздаток помоему витает у всех.. Мешает явная несоосность первичного и вторичного валов. Для машины свободной компоновки это не проблема, запихнуть в ниву конечно можно но придется постаратся. Почему бы и нет. Но, мне кажется, что проще поставить 2 коробки, именно из за соосности валов. В итоге получим 50 передач =) В шиниву кстати все влезет без отодвигания раздатки.
Есть вариант намного проще и круче. Берется дигатель от переднеприводной машины (ока, восьмерка) заваривается диф и ставится продольно, далее как обычно раздатка. Получаем то же самое что две раздатки, компактно и практично.
Про излишний момент на самом деле все не так страшно, он ограничен тем моментом которые смогут реализовать колеса.
Блок-пост: добавляем проходимости обычной Ладе 4×4
Вязкие участки берем только с ходу! С момента появления Нивы это даже не метод преодоления препятствий — это заповедь. Из-за особенностей двигателя, трансмиссии, наличия единственной блокировки и оригинальная старая Нива, и ее наследница Лада 4×4, и имеющая те же агрегаты Chevrolet Niva перед рядом препятствий нуждаются в разгоне. В народе такой способ штурма бездорожья так и называют — нивовский.
Можно и ползком
Начинаю традиционно — раскочегариваю Ладу 4×4 перед затяжным подъемом. Под колесами — рыхлый песок. Первая передача, натужно воет двигатель. В середине подъема намеренно прикрываю газ — автомобиль стремительно теряет ход. Всё, теперь двигатель задохнется и я застряну? Как бы не так! Не останавливаясь, подтыкаю пониженную передачу раздатки, и машина уверенно ползет к вершине.
Синхронизированная раздаточная коробка — настоящее чудо: в отличие от стандартной, позволяет переходить с повышенного ряда на пониженный и обратно без полной остановки. Надо ли говорить, насколько это расширяет внедорожный арсенал? А главное — синхронизировать можно любую нивовскую раздатку: комплект необходимых деталей выпускает тольяттинская фирма «ВАЛ-Рейсинг». В него входят две шестерни в сборе с синхронизаторами, пружинами и стопорными кольцами, муфта включения, промежуточный вал, доработанная вилка переключения. Установить детали на место штатных по силам не только слесарю рядового автосервиса, но и рукастому автолюбителю-гаражнику. Набор подходит и на вседорожник Chevrolet Niva. А наиболее рьяные поклонники офф-роуда могут даже заказать комплект с короткой пониженной передачей — с передаточным отношением 3,152 вместо 2,135.
Помимо синхронизированной раздатки на оседланной мною машине установлены усиленные валы привода передних колес и полуоси заднего моста. Отличия от серийных — марка стали, иная технология упрочнения и способ крепления фланца полуосей. Кроме того, задний мост оснащен винтовым самоблокирующимся дифференциалом с коэффициентом блокировки 70%. Эти детали уже серийные, они есть в свободной продаже. А в переднем редукторе обкатывается новинка — принудительная блокировка дифференциала с электроприводом, подключаемая из кабины нажатием на кнопку.
Зимний волжский берег стал идеальным местом испытаний. Сочетание песка со льдом — прекрасная возможность поставить одни колеса на рыхлое, другие — на скользкое покрытие и оценить эффект от дополнительных блокировок. Попробовал все возможные сочетания: разнобой коэффициентов сцепления по осям, по бортам, по диагонали. Чтобы засадить Ниву с задним самоблоком, да еще при включенной межосевой блокировке, надо очень постараться.
А вот переднюю «принудиловку» я поначалу не раскусил. На относительно ровных поверхностях она лишь делала автомобиль неповоротливым и не давала явных преимуществ перед вариантом с одним лишь задним самоблоком. Поэтому я ее отключил и забыл о кнопке до тех пор, пока бес не погнал меня на песчаный рельеф.
Разумеется, песочек оказался чуть более рыхлым, чем я предполагал, а скорость — чуть ниже, чем требовалось, и я повис на брюхе на самом гребешке дюны.
Сижу мертво: машина чуть шевелится при попытках подать вперед или назад, но с места не трогается. И тут я вспомнил про принудительную блокировку переднего редуктора. Одно нажатие — и я без труда откатился назад, а потом на малом ходу спокойно преодолел злополучный гребешок.
День за рулем полноприводника с полным набором компонентов фирмы ВАЛ-Рейсинг позволил забыть о главной нивовской догме — штурме препятствий с ходу. Блокировки по кругу и синхронизированная раздаточная коробка в большинстве случаев позволяют Ладе 4×4 ползти по бездорожью в вездеходном стиле. Теперь она не просто дает многим «проходимцам» фору — она штурмует бездорожье грациозно. А если серьезно, улучшенная проходимость на фоне меньших нагрузок на двигатель, кузов и ходовую — это замечательно!
ДЛЯ АВТОСПОРТА
Прототип для трофи-рейдов категории Т‑3 на базе УАЗ‑469. В мостах — принудительные блокировки с пневматическим управлением. Плюс автоматическая система подкачки шин. Всё — производства компании ВАЛ-Рейсинг. На этом автомобиле экипаж Павел Селянин — Анна Синельникова выиграл чемпионат трех регионов 2016 года. Продукция тольяттинской фирмы широко применяется и в других гоночных трансмиссиях: сфера использования — от легковых спортивных автомобилей до Формулы-Студент.
Парк Юрского периода
«ВАЛ-Рейсинг» — завод деталей трансмиссии и самоблокирующихся дифференциалов — ломает еще один стереотип. Здесь не работают по традиционной в последнее время схеме «разработка наша — воплощение китайское». Наоборот, здесь сконструировали и делают блокировки заднего моста винтового типа для китайских полноприводников Great Wall Hover моделей H3 и H5.
Идеи, рабочие руки и сырье — российские. Стальные прутки, например, поступают с Урала. Основной поставщик — Надеждинский металлургический завод имени А. К. Серова. А уж цех «ВАЛ-Рейсинга» — настоящая сокровищница для тех, кто знает толк в производстве. Основной станочный парк — советский. Я не ошибся: здесь много станков, сделанных еще в СССР. Хоть географию изучай! Этот сработан в Минске, тот — в Киеве, вот зуборезный, изготовленный в Саратове, рядом — фрезерный Витебского станкостроительного завода имени Коминтерна, а вот детища Егорьевского и Клинского станкостроительных заводов. Есть иностранные: фрезерный родом из ГДР и даже довоенный «австриец»! Все в рабочем состоянии, все трудятся. И вовсе не потому, что руководство фирмы поставило цель собрать выставку станочного винтажа. Качественные они, станки из нашего прошлого. Не всегда можно найти им замену за адекватную цену. Разумеется, там, где необходимо, работает новая техника: токарные станки с ЧПУ и координатно-расточные, марки Litz. Качество изготовления зубьев шестерен проверяют на компьютеризированном стенде Links.
Именно на этом оборудовании создают самоблокирующиеся дифференциалы и дифференциалы с принудительной блокировкой для легковых автомобилей и полноприводников отечественного и зарубежного производства. А еще — детали для спецтехники, самоблокирующиеся дифференциалы для грузовых ГАЗелей, усиленные валы и полуоси, детали вазовской раздаточной коробки. Особо отмечу программу для вездеходов Ульяновского автомобильного завода — дисковые и винтовые блокировки для мостов всех типов, усиленные полуоси. Есть даже валы бортовых редукторов военных мостов с системой подкачки шин.
Лада 4×4 3D Мега ЧЕБУРАТОР 137л.с › Бортжурнал › Полезно знать о работе блокировки и понижающей передаче
Всем доброго вечера, листая разные форумы в поисках нужной мне информации, наткнулся на замечательную статью, о том: Что такое блокировка, как она работает, зачем нам пониженный ряд и в каких ситуациях это правильно применять.
Читаем все.
1. Дифференциалы Нивы
2. Блокировка дифференциала
3. Понижающий ряд передач
4. Полезные советы
5. О блокировке на скользкой поверхности
6. Блокировка+ручник
7. Распределение моментов в раздатке
8. Переключение повышенная/пониженная «на ходу», автор Васик-Нивасик
Нива отличается от классических ВАЗов (и других одноприводных машин) постоянным полным приводом. Это потребовало введения в трансмиссию (связь между двигателем и колесами) раздаточной коробки (РК, раздатки). Отличие порождает у новичков много вопросов и заблуждений. Эта статья — попытка дать простым и понятным для непосвященных языком ответы на такие вопросы.
1. Дифференциалы Нивы
Все мало-мальски знакомые с автомобилем, знают, что такое дифференциал. Это механическое устройство, которое распределяет тяговое усилие от двигателя на два колеса, и при этом колеса могут вращаться с разной скоростью. Суммарная же скорость колес в мосту с дифференциалом зависит от общей скорости автомобиля и при постоянной скорости движения постоянна.
Необходимость установки дифференциала в ведущий мост автомобиля объясняется очень просто: на повороте внутреннее колесо проходит меньший путь (делает меньше оборотов), а внешнее — больше. Отсутствие дифференциала привело бы к катастрофическому износу резины: либо одно колесо при повороте буксовало, стремясь вращаться быстрее, либо другое терлось об асфальт — тормозило — стремясь вращаться медленнее. Кроме того, пробуксовка колес провоцирует занос. И, наконец, нагрузка на ось (усилие в ней) была бы чрезвычайно высокой.
В трансмиссии Нивы три таких дифференциала: в каждом мосту есть свой (межколесный), чтобы колеса оси могли вращаться с разной скоростью, а третий (межосевой) — в раздаточной коробке — распределяет тяговое усилие между мостами. Он позволяет колесам осей вращаться с разной суммарной скоростью: сумма скоростей колес передней оси может отличаться от суммы скоростей колес задней оси.
При прямолинейном движении автомобиля без пробуксовки все дифференциалы делят тяговое усилие точно пополам, и тяговые усилия на всех колесах равны. Если же сцепление колес с покрытием недостаточное, возникает пробуксовка, и через дифференциалы все движение, создаваемое двигателем, пойдет на вращение буксующего колеса, а тяговое усилие на остальных уменьшится.
2. Блокировка дифференциала
Одно из типичных заблуждений в отношении Нивы — это назначение передней (малой) ручки раздатки. Почему-то думают, что она «подключает передок». На самом деле «передок», т. е. передний привод у Нивы включен всегда, так же, как и задний — она имеет постоянный полный привод на все четыре колеса. А эта ручка управляет работой дифференциала раздатки. При нормальном положении — вперед — дифференциал в раздатке работает. Переключение ручки назад блокирует дифференциал.
При включенной блокировке выходы раздатки на передний и задний приводы соединяются между собой специальной муфтой. Тем самым принудительно приравниваются скорости этих приводов: сумма скоростей колес передней оси будет равна сумме скоростей колес задней оси. Распределение тягового усилия при включенной блокировке принципиально меняет свой характер. Теперь оно передается в сторону наибольшего сопротивления: например, если снять передний кардан, при заблокированной раздатке Нива поедет на заднем приводе — все тяговое усилие будет передано на заднюю ось.
Если буксует одно колесо — допустим, заднее, нужно включить блокировку. Тогда в сторону переднего привода будет передана бОльшая доля тягового усилия, и передние колеса могут вытащить машину. Но если забуксовало еще и одно из передних колес — Нива сама выбраться не сможет.
Блокировку дифференциала можно включать и выключать при выжатой педали сцепления, как на ходу, так и на стоящей машине. При некотором навыке это можно делать без выжима сцепления при сбросе газа.
Существуют подобные, блокируемые дифференциалы и для мостов, в том числе с автоматической блокировкой. Теоретически с ними застрявшая Нива сможет выбраться в том случае, если хотя бы одно колесо имеет достаточное сцепление с почвой. Такие устройства довольно дорого стоят, обычно имеют небольшой срок службы и используются преимущественно в спортивных машинах.
3. Понижающий ряд передач
Бытует еще одно заблуждение: якобы переключая заднюю ручку вперед, мы увеличиваем мощность двигателя. Ничего подобного — двигатель будет работать так же, как и раньше. Эта ручка может менять передаточное число трансмиссии между двигателем и колесами. Чем это число больше, тем больше тяговое усилие на колесах (быстрее разгон), но меньше скорость. Точно так же мы переключаем передачи в КПП — едем медленно, но быстро разгоняемся на низких передачах, едем быстро, но медленно разгоняемся на высоких.
Помимо дифференциала в раздатке имеется понижающий редуктор — как бы двухступенчатая коробка передач. Его-то работой и управляет вторая (задняя) ручка раздатки. В нормальном положении — назад — передаточное число раздатки 1,2. Если ручку переключить вперед до упора, передаточное число будет 2,135 — так называемая пониженная передача. Между этими двумя положениями есть среднее — нейтраль — когда редуктор в раздатке разомкнут и не передает тяговое усилие от двигателя.
Передаточные числа двух редукторов — коробки передач и раздатки — перемножаются. Включая пониженную передачу, мы смещаем передачи в КПП в сторону больших передаточных чисел (пониженный ряд передач). В результате, при той же передаче в КПП скорость будет меньше, а тяговое усилие — больше. В таблице приведены рассчитанные передаточные числа совокупности КПП и раздатки для нормального и пониженного ряда передач.
Передача
КПП+РК (норм.)
Перед бездорожьем, где скорость все равно будет невелика, заблаговременное переключение на пониженный ряд передач позволяет при необходимости повысить тяговое усилие. Максимальная же скорость — на пятой передаче — до 70…80 км/ч.
Включать и выключать пониженную передачу лучше только на стоящей машине при выжатой педали сцепления. Хотя в Руководстве написано, что переходить с пониженной на повышенную можно и при движении автомобиля, новичку лучше этого не делать: раздатка не имеет таких синхронизаторов, как КПП.
4. Полезные советы
Нормальное положение ручек раздатки: передняя — вперед, задняя — назад. Так должны стоять ручки при движении по дорогам с нормальным покрытием.
Блокировку (передняя ручка — назад) рекомендуется включать на дорогах со скользким покрытием (лед, снежный накат, жидкая грязь). Машина при этом ведет себя устойчивее. Когда скользкий участок закончился — блокировка должна быть немедленно выключена. Подробнее об этом приеме написано в разделе 5. Безусловно, блокировку нужно включать, когда машина застряла, но лучше переключиться заранее — см. п. 7.
На неподвижной машине иногда не удается включить блокировку дифференциала даже при выжатом сцеплении. Дело в том, что зубья блокирующей муфты упираются в зубья шестерни. Попробуйте включить блокировку при медленном движении в повороте — дифференциал будет проворачиваться, и в какой-то момент против зубьев муфты окажутся впадины между зубьями шестерни. При затрудненном выключении тоже попробуйте сделать это на ходу, на минимальной скорости, выжав сцепление (для верности — поставьте раздатку в нейтраль). Можно чуть покачивать руль.
Примечание от 19.11.05. Появилась статья Включение и выключение блокировки.
Если нужно включить или выключить блокировку «на ходу» используйте следующий прием. Сбрасывая газ, уловите пограничный момент между разгоном и торможением двигателем и мягко, без усилия переключите ручку. Включение блокировки будет легче, если это делать на повороте.
Пониженный ряд передач (задняя ручка — вперед) включается при выезде на тяжелые грунтовые дороги или бездорожье, при буксировке тяжелых прицепов, на очень крутых подъемах (когда на нормальной первой передаче двигатель глохнет). Можно использовать пониженную для очень медленного устойчивого движения.
Переключение с пониженной на повышенную и обратно «на ходу» не рекомендуется. Но при острой необходимости это можно сделать при включенной передаче КПП через нейтраль раздатки с учетом того, что передаточное число меняется примерно в 1,8 раза (2,135/1,2). Переход на пониженную: сбросить газ, переключить ручку в нейтраль, прогазовать и в момент, когда обороты двигателя будут в 1,8 раза выше — включить пониженную. Переход на повышенную: сбросить газ, нейтраль, когда обороты упадут в 1,8 раза — включить повышенную. При переключении в нейтраль и из нейтрали — кратковременно выжимать сцепление. Все переключения нужно делать мягко (без усилий).
Небольшие (до 10-15 м) «засадные» участки (лужи, заболоченные или перепаханные места, полоса глубокого рыхлого песка) лучше преодолевать следующим образом. Заранее наметьте маршрут (мысленно или пройдите собственными ногами, поставьте вешки) — лучше всего по прямой или по пологой дуге. Включите блокировку и пониженный ряд передач. Вытяните ручку подсоса до 2000 об/мин — чтобы двигатель не заглох. Разгонитесь перед опасным участком так, чтобы ехать на второй пониженной передаче при оборотах двигателя 3000-4000 в минуту. При проезде участка ни в коем случае не переключайте скорости — давите на газ, поддерживая указанные обороты, и меньше работайте рулем. После проезда не забудьте выключить блокировку и убрать подсос. Для относительно ровных мест рекомендуется третья пониженная передача. Если машина все-таки увязла, не нужно газовать — она только глубже зароется.
Зимой загустевшее от холода масло в КПП можно размешать и немного прогреть во время прогрева двигателя. Для этого раздатка переводится в нейтраль (среднее положение), а в КПП включается первая или вторая передача. При начале движения рекомендуется первые несколько сотен метров ехать на небольшой скорости, чтобы размешать масло в раздатке и мостах. Раздатка смазывается разбрызгиванием масла при вращении самых нижних валов, которые при таком прогреве не вращаются. Но поскольку подшипники верхнего вала шариковые, в лунках обойм после стоянки останется достаточно масла для вращения валов на холостом ходу.
При проезде извилистых узких мест можно использовать свойство заблокированного дифференциала принудительно делать равными суммарные скорости колес по осям. Если дифференциал работает (блокировка выключена), при повороте задние колеса идут по меньшему радиусу, чем передние, причем разница радиусов достигает 65 см. Включение блокировки уменьшает эту разницу (на асфальте — на 5-10 см). Не следует злоупотреблять приемом из-за повышенной нагрузки на раздатку и ускоренного износа резины.
Не следует ставить на переднюю и заднюю оси Нивы колеса разных типов. Разные радиусы качения колес (реальные, под нагрузкой) будут постоянно компенсироваться проворачиванием дифференциала, что ускорит износ раздатки, а включение блокировки в таких условиях вызовет просто колоссальные нагрузки в трансмиссии.
Если долгое время не пользоваться возможностями раздатки, ее рычаги имеют свойство «закисать», что делает переключение невозможным. Особенно часто это происходит зимой в городе с ручкой блокировки дифференциала: почищенные и посоленные дороги не требуют включения блокировки, а рассол ускоряет коррозию. Поэтому рекомендуется хотя бы раз в неделю несколько раз передергивать обе ручки.
При медленном движении в жаркий летний день (обычно, в пробке) двигатель может сильно перегреться. Если в системе охлаждения вашей Нивы обычный механический вентилятор (с приводом через ремень генератора), рекомендуется перейти на пониженную передачу. Обороты двигателя возрастут, его охлаждение улучшится. С той же целью рекомендуется немного выдернуть тягу подсоса, чтобы обороты холостого хода возросли до 1500-2000.
Преимущество полного привода: на скользкой дороге Нива может разгоняться примерно в два раза быстрее, чем машина с приводом на одну ось, ведь «гребут» все четыре колеса вместо двух. Если поддерживать газом усилие на колесах на пределе проскальзывания, общее тяговое усилие будет в два раза больше (здесь влияет еще развесовка по осям). То же преимущество имеет полный привод и при торможении двигателем. Кстати, на скользкой дороге рекомендуется тормозить двигателем с переключением передач вниз и прогазовкой во время каждого переключения. А вот при торможении тормозами такого преимущества нет — они у всех машин стоят на каждом колесе. Обратите также внимание на п. 2.
Наиболее частая причина повышенного шума и вибрации в Ниве — неправильное центрирование раздатки. Тому, как это сделать, посвящена другая статья. Распечатав ее, вы сможете отцентрировать раздатку на любом сервисе, где есть подъемник или сделать это самостоятельно в гараже на яме.
Тем, кто хочет подробнее узнать об особенностях полного привода и его реализации в машинах зарубежного производства, рекомендую почитать статьи «Введение в системы полного привода» и «Различия в системах полного привода», а также ссылки во второй статье. Посмотрите анимированную картинку, иллюстрирующую поведение трансмиссии полноприводной Subaru при разном сцеплении с дорогой; там не все так, как в Ниве, по поиграть с ней интересно и познавательно. Еще одна анимированная картинка иллюстрирует работу дифференциалов Гелендвагена. Советую также почитать статью в журнале «За рулем».
Под конец — почитайте статью Привад нивы, которую написал mcden — мне она очень нравится:-)
Я выражаю свою признательность всем участникам Нивской конференции на сервере www.auto.ru. Сейчас уже невозможно установить, кто первым дал тот или иной совет, кому принадлежит то или иное объяснение. И невозможно отделить это от того, что я познал на собственном опыте. В любом случае, эта статья — коллективный опыт конференции.
ALER.
Последнее изменение 19.11.01.
Дополнение от 07.01.04.
5. О блокировке на скользкой поверхности
Первым в конференции мысль о пользе блокировки высказал White Akela (тогда его ник был AB-2131, оригинал сообщения 09.09.99):
«Езда по скользкой поверхности с блокированным диффом.
Еду недавно по шоссе, а участок на протяжении нескольких километров заляпан глиной (с колес кировцев и самосвалов, которые вывозили грунт с котлована). Какой то умный решил прогнать поливалки, чтобы смыть ее. В результате смыть не смыли, но смочили и размазали.
Получился полигон для подготовки к зимнему вождению;). Обочина 20 см и сразу кювет.
Так вот. Я ехал как обычно, все в порядке, только при неаккуратной перегазовке слегка потаскивало. Решил попробовать включить дифф. Очень неплохо».
Поначалу я долго спорил с ним, пытаясь доказать, что при включенной блокировке склонность машины к заносу наоборот должна повышаться. Но впоследствии, проверив его утверждение, полностью убедился в его правоте.
После публикации данной статьи споры относительно пункта 2 раздела 4 возникали в конференции постоянно. Статья Сергея Мишина «Слитно или раздельно?» на сайте проекта «За рулем-Регион» породила очередную дискуссию в конференции на эту тему.
При всем моем глубоком уважении к Сергею Мишину, хочу отметить, что он иногда путает момент и движение (пример, цитата из статьи: «блокировка-то включена и «лишний» момент не может уйти на другой мост»). Повторю, что именно при включенной блокировке момент переходит с моста на мост в сторону наибольшего сопротивления, а при выключенной — делится строго поровну между всеми четырьмя колесами.
При экспериментах на льду Сергей не проверил то, ради чего я, начиная с зимы 1999/2000 года, включаю блокировку на скользких поверхностях — курсовая устойчивость машины на прямой. И на жидкой глине грунтовки, и на заснеженном асфальте, и на чистом льду при выключенной блокировке Нива склонна к потере курсовой устойчивости. При достижении какой-то скорости задние начинают обгонять передние, и машину разворачивает на 90о или больше. Видимо, это следствие короткобазности машины, усугубляющееся неровностями дороги.
Если же включить блокировку дифференциала, этого не происходит: скорость задних колес принудительно приравнивается блокировкой к скорости передних колес. Проходить повороты с включенной блокировкой тоже можно, но занос наступает раньше, чем без блокировки, хотя машина ведет себя более предсказуемо. Впрочем, на скользких поверхностях всегда нужно ездить осторожно и медленно.
Мой опыт подтверждается опытом других нивоводов. Dil_21213 пишет в конференции 23.11.03 (оригинал):
«Товарищи, полагаю, что в Книге по технической эксплуатации Нивы в разделе про использование заблокированного дифференциала надо внести дополнение в части использования этой фичи в скользких погодных условиях (которые не далее как сегодня ночью наблюдались). Это я к тому, что вчера ночью поехать мне пришлось в г. Железнодорожный. А там дороги антигололедным реагентом не посыпают. И на заснеженной трассе пару раз занесло машину мою не по-деЦки. И тогда я плюнул на всё и врубил раздатку. Ощущение — потрясающее — машина _гораздо_ управляемее стала в поворотах. Когда уже вернулся в Москву, на нормальную расчищенную более-менее трассу выехал, раздатку конечно вырубил. Но в области, да на таком снегу — рекомендую в общем блокировать дифференциал».
S406 проверял эффективность этого приема на льду Гребного канала в Крылатском (оригинал):
«Решил освежить в памяти поведение машины на скользкой дороге с заблокироанным диффом и в нормальном режиме, с этой целью потратил около трех часов наматывая километры по льду гребного канала. Резюме следующее — с заблокированным диффом машина охотнее входит в поворот, ее туда легче направить и легче вести в заносе в повороте».
6. Блокировка+ручник
В дискуссии был рассмотрен еще один интересный момент. При включенной блокировке нельзя пользоваться ручником при движении, как это делается при спортивной езде для поворота с заносом задней оси. И это можно доказать с математической точностью.
При включении блокировки дифференциала скорости вращения переднего и заднего карданов принудительно делаются равными. Поэтому и суммарные скорости вращения колес переднего и заднего моста будут равны. Если задние колеса заторможены ручным тормозом, то суммарная скорость передних колес тоже будет равна нулю. В результате, возникает занос не задней оси, а всех четырех колес, и машина полностью теряет управление.
Строго говоря, в этой ситуации передние колеса могут вращаться, но только в противоположные стороны и с равной скоростью (повторяю: сумма скоростей колес будет равна нулю).
Еще интереснее будет, если при блокировке раздатки частично выдернутый ручник из-за асимметрии его действия на задние тормоза заблокирует только одно колесо. Поскольку суммарная скорость задних колес принудительно равна суммарной скорости передних колес, незаблокированное заднее колесо увеличивает скорость своего вращения вдвое. В результате заблокированное тормозит, а противоположное — разгоняется, и машину разворачивает в сторону заблокированного колеса. Без выключения ручника «поймать» в таком заносе машину просто невозможно.
Пример подобной неприятности привел в конференции Бульдог 4х4: «В прошлом годе на гребном канале при использовании ручника и блокировки вкупе прилег на крышу jorka. И именно потому, что колесо одно заднее — заблокировалось».
Резюме по этому вопросу: при включенной блокировке дифференциала пользоваться при движении ручным тормозом нельзя.
Хочу подчеркнуть, что прохождение поворотов с ручником — спортивный прием, который отрабатывается длительной и настойчивой тренировкой на специально отведенных для этого площадках. Не рекомендуется применять его при гражданской езде без соответствующей подготовки.
Дополнение от 10.04.05.
7. Распределение моментов в раздатке
Вопрос возникает довольно часто. Непонимание возникает из-за того, что путают совершенно разные физические явления: силу (момент) и движение (вращение).
Сначала несколько исходных положений.
1. Незаблокированный симметричный дифференциал распределяет приходящий с входного вала момент на выходные валы строго поровну: 50/50. Это следует из того, что передаточные отношения от входного вала к выходным одинаковы. При этом выходные валы могут вращаться с разной скоростью, но средняя скорость (полусумма скоростей) равна скорости входного вала, деленной на передаточное отношение.
2. Заблокированный дифференциал перестает быть дифференциалом. Поровну на выходные валы передается движение (вращение) входного вала. Скорости выходных валов равны между собой, а их сумма равна скорости входного вала, деленной на передаточное отношение.
3. Если суммарный момент, приложенный к валу (колесу) не равен нулю, вращение будет с ускорением или с замедлением. Это — второй закон Ньютона. Если вал или колесо вращается равномерно, суммарный момент, действующий на него, в точности равен нулю. Отсутствие движения — это тоже равномерное вращение, но с нулевой скоростью.
В ниве три симметричных дифференциала. Когда они все незаблокированы, на каждое колесо приходится по 25% момента, переданного через трансмиссию от двигателя. И вращение, создаваемое двигателем, также передается на все четыре колеса, но не обязательно поровну. Например, в повороте задние колеса проходят меньший путь (идут по меньшему радиусу), чем передние, но при этом тянут все четыре колеса одинаково.
Рассмотрим ситуацию, когда одно колесо буксует, остальные — стоят. Все вращение двигателя передается на буксующее молесо. Как это ни странно на первый взгляд, на буксующее колесо приходится 25% крутящего момента, ровно столько же, сколько на остальные. Но момент этот мал: он равен моменту силы трения (только в трансмиссии, если колесо совсем вывешено). Значит, и на остальных колесах момент тоже очень мал, он не может сдвинуть машину. Машина стоит, а вывешенное колесо вращается со скоростью, которая в четыре раза больше, чем было бы при нормальном движении на скорости при тех же оборотах двигателя и при тех же передачах в КПП и раздатке.
А теперь включаем блокировку межосевого дифференциала. Скорости вращения карданов принудительно приравниваются. Суммарная скорость передних колес должна сравняться с суммарной скоростью задних. Но сзади колесо вывешено, вращение осуществляется практически без сопротивления, реакция со стороны заднего моста через кардан практически нулевая. Кардан вращается равномерно, т. е. суммарный момент на нем равен нулю. Значит и момент, приходящий на него с двигателя тоже равен нулю. А передние колеса имеют хорошее сцепление с поверхностью, т. е. обеспечивают большую реакцию при попытке их провернуть. И на передние колеса передается практически весь момент двигателя. Чтобы заставить их вращаться, нужно преодолеть силу трения колес о поверхность, что и делает приходящий с двигателя момент.
Получается, что заблокированный дифференциал передает большую часть момента входного вала на тот выходной вал, где реактивный момент больше, т. е. крутящий момент пойдет в сторону наибольшего сопротивления.
