Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314)

На современных внедорожниках АВТОВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Lada 4×4

Основная часть предохранителей располагаются в салоне Lada 4×4 под панелью слева от рулевой колонки. Всего 4 блока:

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов
(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева
стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Монтажные блоки для Lada 4×4 2020 года выпуска

Реле указателей поворотов (артикул 8450082700, 9-контактное), а также реле стеклоочистителей находятся под обшивкой в ногах водителя, слева от монтажного блока предохранителей. Также реле поворотников может располагаться за комбинацией приборов, либо под центральной консолью ближе к левой стороне.

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Источник

Замена предохранителя lada 2121 4×4 21214 (ваз нива)

Два блока предохранителей на ВАЗ 2121

Для работы с необходимыми элементами следует потянуть на себя защелку и открыть крышку.

Наиболее частые элементы для замены в Ниве-2121.

Блок предохранителей в Нива Шевроле

У каждого автомобиля имеется электрическая цепь, питающая все электрические устройства в нем. Автомобиль Нива Шевроле не исключение, в ней полно электроники.

Время от времени данная электроника дает сбои, которые необходимо устранять

Первым на что при таких сбоях следует обращать внимание — это блок предохранителей, а также реле

В данной статье будет рассмотрен блок предохранителей Нива Шевроле с описанием.

Если выходит из строя, то или иное устройство в авто, то в первую очередь стоит обратить в внимание на блок защитных предохранителей, так как именно они защищают все устройства от таких факторов как повышенный ток, короткие замыкания. Поэтому нужно знать где они находятся

Замена блока

При выгорании или механическом повреждении необходимо выполнить ремонт блока с заменой его компонентов или всей детали в сборе.

Для замены основного блока нужно выполнить следующие шаги:

На фото показаны некоторые этапы демонтажа блока.

Аналогично заменяются и другие блоки предохранителей или реле на ВАЗ 21214.

Устройство предохранителей в автомобиле Нива 21214

В Ниве 21214 устройство предохранителей имеет довольно-таки нестандартный вид. Под основным блоком предохранителей имеется запасной, который в случае поломки основного берет на себя его роль. Также у данного автомобиля немного изменена роль предохранителей в цепочке работы, а именно в их назначении. В таблице приведены несколько подобных примеров предохранителей с описанием.

Для более подробного изучения следует ознакомиться с более структурированной схемой.

Также в данном автомобиле имеется второй блок, который расположен над педалью газа и включает в себя 4 реле, отвечающие за: свет в салоне, исправную работу задних фонарей, переключателя обогрева заднего стекла, дворников, дальнего и ближнего света.

Кроме этого, в автомобиле имеется блок реле, отвечающих за управлением двигателем. Элементами данной колодки являются: реле на стартер, бензонасоса (топливного насоса), вентилятора охлаждения (справа и слева) и основное ведущее реле.

Схема электрооборудования ВАЗ-21213

1. Передние фонари 2. Фары 3. Электродвигатели очистителей фар 4. Звуковой сигнал 5. Электродвигатель омывателя фар 6. Электродвигатель омывателя ветрового стекла 7. Генератор 8. Боковые указатели поворота 9. Аккумуляторная батарея 10. Электродвигатель отопителя 11. Дополнительный резистор электродвигателя отопителя 12.

Реле-прерыватель очистителя ветрового стекла 13. Стартер 14. Электродвигатель очистителя ветрового стекла 15. Концевой выключатель карбюратора 16. Электромагнитный клапан карбюратора 17. Блок управления электромагнитным клапаном карбюратора 18. Коммутатор 19. Свечи зажигания 20. Датчик-распределитель зажигания 21.

Датчик контрольной лампы давления масла 22. Датчик указателя температуры 23. Штепсельная розетка для переносной лампы 24. Катушка зажигания 25. Датчик контрольной лампы уровня тормозной жидкости 26. Реле включения очистителей и омывателя фар 27. Реле включения обогрева заднего стекла 28. Реле включения дальнего света фар 29.

Реле включения ближнего света фар 30. Реле включения зажигания 31. Реле включения стартера 32. Выключатель контрольной лампы блокировки дифференциала 33. Переключатель наружного освещения 34. Прикуриватель 35. Выключатель стоп-сигнала 36. Выключатель света заднего хода 37. Реле-прерыватель указателей поворота и аварийной сигнализации 38.

Выключатель аварийной сигнализации 46. Выключатель зажигания 47. Контрольная лампа воздушной заслонки карбюратора 48. Выключатель освещения приборов 49. Подрулевой трехрычажный переключатель 50. Выключатель контрольной лампы воздушной заслонки карбюратора 51. Электродвигатель омывателя заднего стекла 52.

Выключатели плафонов, расположенные в стойках дверей 53. Плафоны освещения салона 54. Комбинация приборов 55. Фонари освещения номерного знака 56. Выключатель контрольной лампы стояночного тормоза 57. Датчик указателя уровня и резерва топлива 58. Задние фонари 59. Электродвигатель очистителя заднего стекла 60. Элемент обогрева заднего стекла 21213.

Расположение.

На Ниве ДС устанавливается на коробке переключения передач. Это позволяет считывать данные только во время передвижения, отключаясь во время работы двигателя на нейтральной передаче.

Само устройство состоит из пластикового корпуса, внутри которого расположены электронные компоненты. Для правильной работы, он размещается в непосредственной близости от вала. Внутри вала имеется встроенный магнитный стержень, который при вращении создает электрические сигналы.

Изделие довольно хрупкое, поэтому при демонтаже или установке необходимо быть предельно осторожным, чтобы не повредить его корпус.

Периодически возникают проблемы с ДС, но не все они требуют замены. Некоторые из них вызваны сторонними причинами, такими как:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Замена предохранителей системы управления двигателя ВАЗ-21214

Отсоединяем «минусовой» провод аккумуляторной батареи.

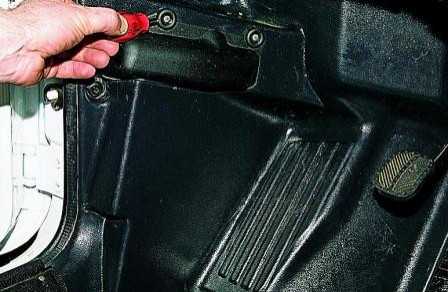

Для доступа к предохранителям и диагностическому разъему системы управления двигателем, крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.

Предохранитель цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса.

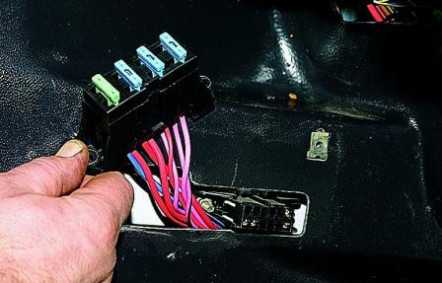

Для снятия блока предохранителей, головкой «на 8» отворачиваем две гайки крепления блока

Устанавливаем блок предохранителей в обратной последовательности

Рядом с блоком предохранителей находится диагностический разъем

Обозначения предохранителей и их предназначение

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки.

Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции.

На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения.

На крышке основного блока маркировка предохранителей отсутствует.

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

Источник

Назначение и номинал предохранителей, реле, предохранительных линий и их замена

Примечание. Имейте ввиду что расположение и назначение предохранителей менялось и продолжает изменяется, в зависимости от года выпуска и модификации автомобиля. На данной странице представлены несколько вариантов, будьте внимательны!

В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь к дилеру LADA.

Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

Раположение предохранителей и реле (начиная с 2020 г.)

Рис. 48. Монтажный блок в салоне

Рис. 49. Монтажный блок в моторном отсеке

Блок предохранителей и реле в салоне

Рис. 50. Схема монтажного блока в салоне с нумерацией предохранителей и реле

Блок предохранителей и реле в моторном отсеке

Рис. 51. Схема монтажного блока в моторном отсеке с нумерацией предохранителей и реле

Цепи, защищаемые плавкими предохранителями (до 2020 г.)

Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

Имейте ввиду, что номинал и назначение предохранителей может отличаться в зависимости от года выпуска автомобиля. Поэтому пояснительные таблицы 3 и 4 представлены в двух вариантах.

Рис. 44. Плавкие предохранители
(назначение указано в таблице 3)

ТАБЛИЦА 3 (для рис. 44)

Вариант 1 (более новый, в т.ч. Urban)	Вариант 2 (более старый)
1 (16А) Электродвигатель вентилятора отопителя Реле включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла 2 (8А) Лампы света заднего хода (в задних фонарях) Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа включения блокировки дифференциала в раздаточной коробке 3 (8А) Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар 4 (8А) Правая фара (лампа дальнего света) 5 (8А) Левая фара (лампа ближнего света) 6 (8А) Правая фара (лампа ближнего света) Лампа переднего левого габаритного огня Лампа заднего левого габаритного огня Фонари освещения номерного знака Контрольная лампа включения габаритных огней 8 (8А) Лампа переднего правого габаритного огня Лампа заднего правого габаритного огня Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей 9 (16А) Элемент обогрева заднего стекла и реле его включения 10 (16А) Плафоны освещения салона Лампы стоп-сигналов в задних фонарях Лампы дополнительного сигнала торможения Блок 2 11 (8А) Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) 12 (8А) Реле дневных ходовых огней, лампы дневных ходовых огней 13 (8А) Лампы и реле заднего противотуманного огня 14(16А) 15(16 А) 16 (8А) № и номинал предохранителя Защищаемая цепь Блок 1	1 (16А) Электродвигатель вентилятора отопителя Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла 2 (8А) Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи 3 (8А) Левая фара (дальний свет) Контрольная лампа включения дальнего света фар 4 (8А) Правая фара (дальний свет) 5 (8А) Левая фара (ближний свет) 6 (8А) Правая фара (ближний свет) 7 (8А) Подфарник левый (габаритный свет) Левый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней 8 (8А) Подфарник правый (габаритный свет) Правый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей 9 (16А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения 10 (16А) Плафоны освещения салона Задние фонари (лампы стоп-сигнала) Блок 2 11 (8А) 12 (8А) 13 (8А) Лампы противотуманного света, реле заднего противотуманного огня 14 (16А) 15 (16А) 16 (8А) Дополнительные блоки предохранителей и реле Дополнительные блоки для автомобилей с ЭСУД На автомобилях с ЭСУД на левой боковине передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с четырьмя предохранителями, которые защищают элементы систем впрыска. (справа от них находится диагностический разъём) Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4. Рис. 45. Дополнительные предохранители (ЭСУД) (назначение указано в таблице 4) ТАБЛИЦА 4 (для рис. 45) № и номинал предохранителя Защищаемая цепь Блок 1 Вариант 1 (более новый, в т.ч. Urban)	Вариант 2 (более старый)
1 (15А) Клапан продувки адсорбера 2 (15А) Реле электровентилятора правого, левого 3,4 (З0А) Электровентиляторы (правый, левый) Реле электровентилятора правого, левого 5 (15А) № и номинал предохранителя Защищаемая цепь	1 (7,5A) 2 (15А) Реле электробензонасоса (контакты) 3 (15А) 4, 5 (30А) Реле электровентиляторов (обмотка) (правый, левый) Электродвигатель электровентиляторов (правый, левый) Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ. Защищаемые данным проводом цепи указаны в таблице 5. Таблица 5 Провод типа «предохранительная линия» Предохранители 1, 2, 5 системы впрыска (см. табл. 4, 2-й вариант) На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов. Номиналы предохранителей указаны в таблице 6. Таблица 6 № и номинал предохранителя Защищаемая цепь 6 (5А) 7 (40А) 8 (25А) В комплектации LADA 4×4 Urban, электроооборудование имеет дополнительные цепи защищаемые плавкими предохранителями, перечень которых указан в таблице 7. А перечень основных предохранителей такой же как у обычной коплектации LADA 4×4. Таблица 7 (дополнительные цепи предохранителей в комплектации Urban) № и номинал предохранителя Защищаемая цепь Основной блок 1 (16А)* Электростеклоподьемники передних дверей Электропривод боковых зеркал 2 (16А)** Электровентилятор климатической установки, компрессор кондиционера 9 (16А)* Обогреватели боковых зеркал 10 (16А)* Плафон освещения салона центральный Дополнительный блок 15 (16А)* Электровентилятор климатической установки, компрессор кондиционера Замена предохранителей Отсоединяем «минусовой» провод от аккумуляторной батареи. Потянув за защелку, расположенную сверху крышки основного блока предохранителей,… № и номинал предохранителя Защищаемая цепь Аналогично снимаем крышку дополнительного блока предохранителей. Заменяем предохранитель. Видео Источник ← Рецепт бутерброда с помидором Кот с мышью во сне → Вам также понравится Болт колеса дэу нексия 24.06.202124.06.2021 admin 0 Аккумуляторная батарея для нивы шевроле 24.06.202124.06.2021 admin 0 Где находится свечи на дэу нексия 24.06.202124.06.2021 admin 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
