Daewoo Nexia the process of reimagine › Бортжурнал › Чистка дроссельной заслонки
В рамках программы «доделай всё то, что бросил на пол дороги», вернулся к дроссельной заслонке. Снова. Чуть болше, чем месяц назад наводил там порядок, и, как оказалось, до ума не довёл. Там осталась грязь, это выяснилось только при просмотре фото. С этим надо что-то делать. Абсолютное большинство людей выбрали бы вариант «да забей», это серая масса. Это не интересно. Другие бы сняли патрубок, сбрызнули карбклинером и протёрли тряпочкой. Это уже лучше. Но я выбрал свой путь — потестировать новое средство.
К решению этой задачи приступил утром, пока никто по нашей грунтовке не ездит и пыль не гоняет. Сегодня с нами вот что.
А вот собственно и грязь, которая осталась с прошлой чистки.
Средство это жидкое, распыляется капельками.
Если распылять на работающем двигателе и переборщить, двигатель глохнет. Не только на холостом ходу, но и с приоткрытой заслонкой, если сильно распылять — глохнет.

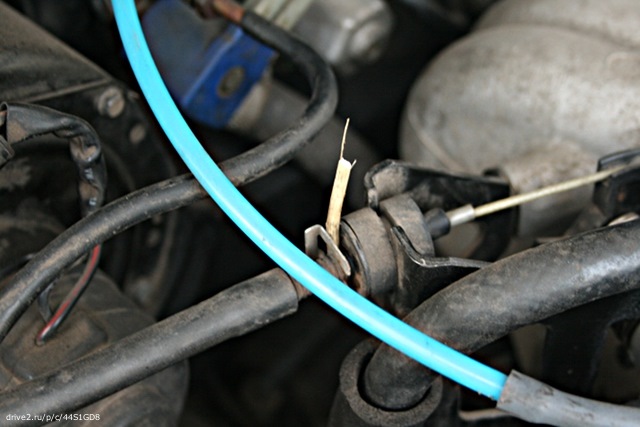

Вот что я сделал, чтобы удерживать стабильно повышенные обороты.
Так двигатель работал несколько минут, а я в это время периодически добавлял средства в щель. А вот эту веточку потоньше я использовал, чтобы стабильно держать обороты выше холостого хода, тоже периодически добавляя средства.
В таком режиме двигатель работал около получаса.
Интересно, что в патрубке впуска тоже есть какой-то влажный налёт внутри.

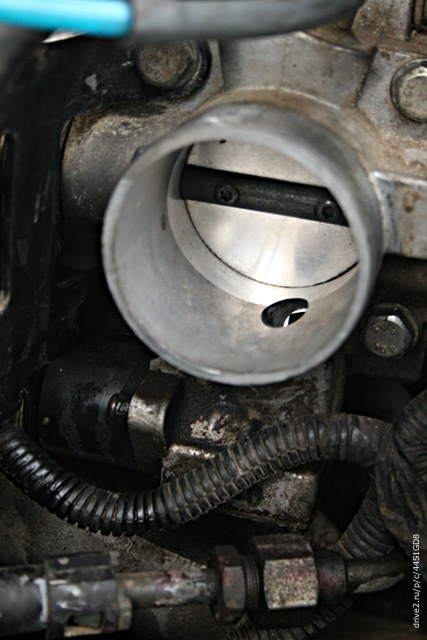

А вот как заслонка стала выглядеть в итоге.
Что ещё заметил: как-то так случайно получилось, что я дёрнул за толстый жгут проводов, идущий из салона к двигателю, и двигатель заглох. Правда, я не помню, это был холостой ход или ещё стояла палочка. Но всё же, неприятный момент. Кстати, этот толстый жгут не закреплён никак и от места, где он вышел из моторного щита и до двигателя просто лежит на кузове, возле двигателя уже висит в воздухе, держась на разъёмах.
Но вернёмся к дроссельной заслонке. Я пошёл дальше и открутил её от коллектора. Вот так она выглядит с обратной стороны.
А вот я попытался заглянуть камерой внутрь коллектора.
Набрызгал, не жалея внутрь коллектора.
Набрызгал на заслонку с обратной стороны дросселя, а на пружину и прокладку, набрызгал другой универсальной смазки. Кстати, прокладка ещё очень даже жива.
Прикрутил дроссельную заслонку на коллектор. Теория утверждает, что заслонка к коллектору крепится болтами с моментом затяжки 17 Нм. У меня, конечно же, такого ключа нет, затянул от руки. Проверил свободу перемещения привода и чтобы ничего не заедало. Пошёл в салон, завёл и покрутил минуту на 4-х тысячах оборотов. Все капли и подтёки всосало. Можно ставить назад патрубки впуска.
Теперь буду считать эту задачу выполненной.
Текущий пробег: 127072 км.
Update 16/03/2015

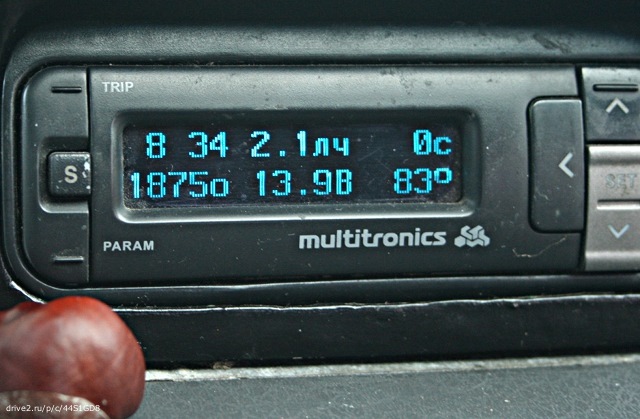

Возвращаемся к этому узлу через 8426 километров пробега. Причиной к нашему возвращению стала вот такая ситуация.
Для начала почистил на работающем двигателе (тем же средством, что и прошлый раз).
А потом вообще снял дроссельную заслонку и тоже всё почистил.
Вот как-то так получилось, сбил струёй и эти подтёки.
А вот, что в коллекторе.
Похоже, сюда надо заглядывать с большей периодичностью, чем я думал раньше. Раз в год меня бы устроило вполне, но увы.
Текущий пробег: 135498 км.
Daewoo Nexia Черный металлик GAR › Бортжурнал › Чистка дроссельной заслонки
В один прекрасный день при движении был услышан рев мотора. Да-да именно рев, хотя скорость была 70 км/час на пятой передаче на 1600 об/мин. Выключил передачу, смотрю на приборную панель и вижу как обороты взлетели до 3000 об/мин и падать не собираются. Взял к обочине, заглушил двигатель, думаю что за хрень… Причины этого как правило следующие:
1) сбой в ЭБУ (поскольку чек не загорелся эту причину отмел),
2) закусывание троса управления дросселем (заглядывание под капот показало, что и это не причина, трос нормально натянут, педаль нормально ходит),
3) проблемы с проводкой (на заведенном двигателе под капотом тупое постукивание по главному разъему с пауком проводов и шевеление этого пучка проводов ни к чему не привело, обороты не падали, причина не в этом видимо)
4) неправильная инфа в ЭБУ от датчика холостого хода (забег в магаз за новым датчиком решил не производить пока не разберу и не прочищу дроссельный узел, если чистка не поможет, то забег в магаз неизбежен).
Итак разбираем.
ИМЕЙТЕ ВВИДУ! Разборку производите на остывшем двигателе, иначе при отсоединении от дросселя резиновых трубок вы обольетесь горячим антифризом (со мной так и произошло, снял трубку и с диким матом еле одел обратно, после были купания меня в ведре с холодной водой). Открутите крышку расширительного бачка и дайте двигателю полчаса остыть. Хотел бы я посмотреть в глаза того мудака который за каким-то хером шлангами пустил через дроссельный узел антифриз. ДЛЯ ЧЕГО? Если кто знает напишите мне для чего это именно так конструктора сделали.
Поворачиваем по часовой стрелке сектор привода дроссельной заслонки и снимаем трос привода. Откручиваем винт хомута и снимаем воздухоподводящий патрубок с дросселя.
Оттянув пальцем фиксатор, отсоединяем колодку жгута проводов от датчика положения дроссельной заслонки.
Также оттянув пальцем колодку жгута проводов снимаем регулятор холостого хода.
Пассатижами сжав хомут снимаем шланг подвода антифриза (в руководстве по эксплуатации пишут, что этот шланг надо заглушить болтом М10 во избежание утечки антифриза, но это хрень, на остывшем двигателе иэ этого шланга ничего не вытекает). Также сжав пассатижами хомут снимаем шланг отвода антифриза.
Откручиваем дроссельный узел: выкручиваем торцевым ключом на 10 сверху две гайки, снизу гайку и болт. Желательно накройте тряпкой генератор, потому что если гайка или болт выпадут из рук, они точно в генератор упадут. Датчики выкручивал шестигранником, не сорвите резьбу, так как все винты на заводе перед вкручиванием смазывают анаэробной смазкой (высыхая предотвращает выкручивание винта).
На фото ниже разобранный узел: корпус с приводом троса заслонки, заслонка (держится двумя винтами на тяге внутри корпуса), датчик положения дроссельной заслонки (черный ближе к инструменту с желтой ручкой), датчик холостого хода (черный с запорной металлической иглой). Как видно на заслонке, внутри корпуса и на запорной игле датчика, везде черный нагар. Именно закоксованность нагаром мешает запорной игле свободно двигаться и из-за этого скачут обороты.
Все тщательно мыл в бензине жесткой кисточкой для рисования, реквизированной у сына. Когда будете мыть датчик холостого хода, вытяните запорную иглу до конца и тщательно кисточкой промойте внутри где пружина. После подвигайте ее вперед-назад, имейте ввиду игла ходит тяжело. В корпусе от датчиков имеются криволинейные каналы, прочищал кусочком тряпки смоченной в бензине и протянутой в каналах корпуса.
В результате имеем грязные руки, чистые датчики, заслонку и корпус.
Сборка в обратной последовательности. Перед установкой на двигатель очистите тряпкой красное уплотнительное кольцо от масла (долбаная вентиляция картера, все было в маслянном налете). Закручивайте (не забудте опять накрыть тряпкой генератор), присоединяйте шланги, колодки проводов. Заводите двигатель нажав немного на педаль газа иначе заглохнет — игла датчика должна занять рабочее положение.
Всем удачи.
Снятие и установка датчика положения дроссельной заслонки Daewoo Nexia N150
Инструменты:
Детали и расходники:
Примечания:
Датчик положения дроссельной заслонки снимайте для замены. Операции по демонтажу датчика положения дроссельной заслонки на автомобилях с двигателями F16D3 и A15SMS практически одинаковы.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. На автомобиле с двигателем A15SMS, отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку жгута проводов от датчика.
3. Крестовой отверткой отверните два винта крепления датчика к дроссельному узлу и снимите датчик с оси дроссельной заслонки.
Примечание:
На автомобиле с двигателем F16D3 винты крепления датчика положения дроссельной заслонки отворачиваем головкой-битой Torx Т25 (для наглядности показано на демонтированном дроссельном узле).
4. Перед установкой датчика убедитесь, что дроссельная заслонка полностью закрыта. Установите датчик на дроссельный узел так, чтобы хвостовик оси заслонки вошел в паз датчика.
5. Закрепите датчик винтами и подсоедините к нему колодку жгута проводов.
