Daewoo Nexia DC Auto › Бортжурнал › Ремонт подвески. Отчет проделанной работы.

И так, кто за мной следил тот знает что мы тут решили полностью перебрать подвеску на ксюхе…

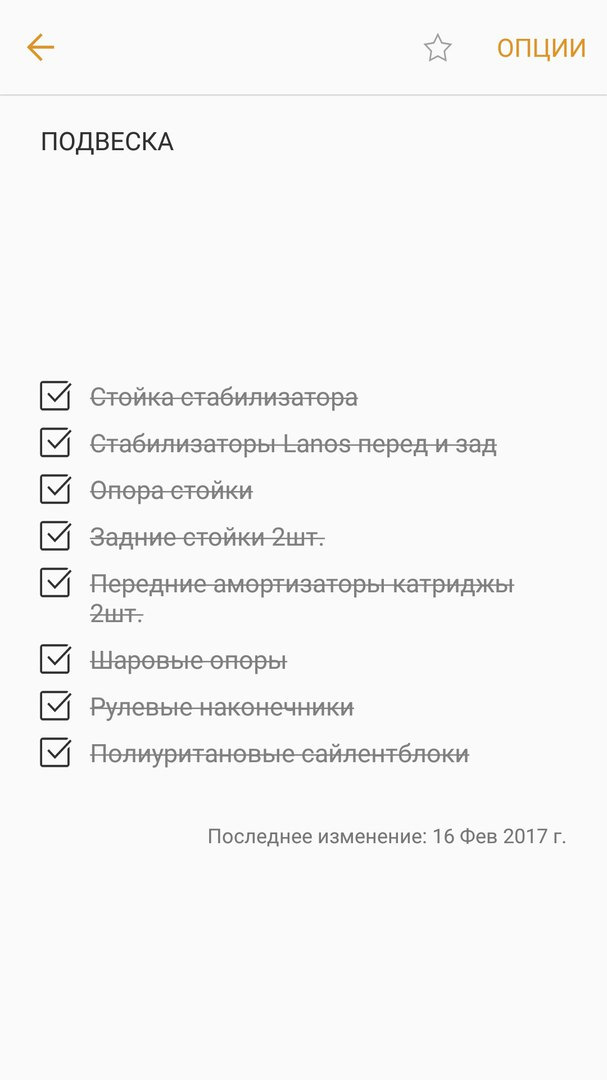

И вот когда я все закупил. А именно:

Согласовали с другом место проведения и время) И 23 февраля в 10:00 мы в гараже у NektoAlexsRzn собрались все это дело приводить к уму. Большое ему спасибо за помощь! Без него бы я дня два возился если не больше)

Первым делом естественно разобрали все внутренности. И стали пытаться снять рычаг. И нам очень повезло что мы нашли в гараже съемник рулевых наконечников. Прикольная штука) Без нее бы возились больше!

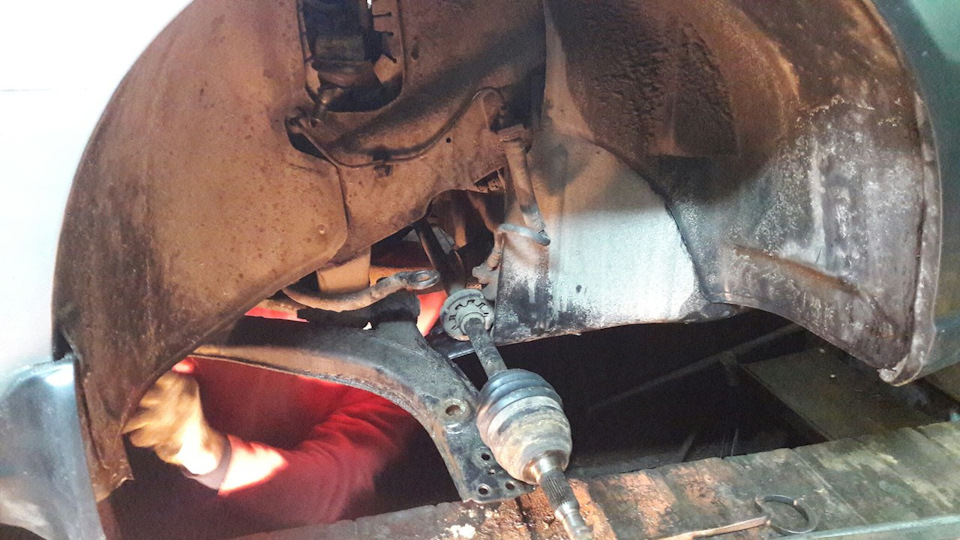

Начали мы с правой стороны. Открутили ступичную гайку. Сняли колесо. После тормозной диск. Рулевой наконечник. Шаровую опору мы открутили от рычага и уже выбивали с самой стойки. Все откручивалось более менее хорошо. Ну и открутили опору стойки и все у нас вывалилось и развалилось) В итоге вытащили стойку чуть блин шруз из коробки не вылетел и приступили к снятию рычага. Резинки на нем конечно уже свое давно отжили…

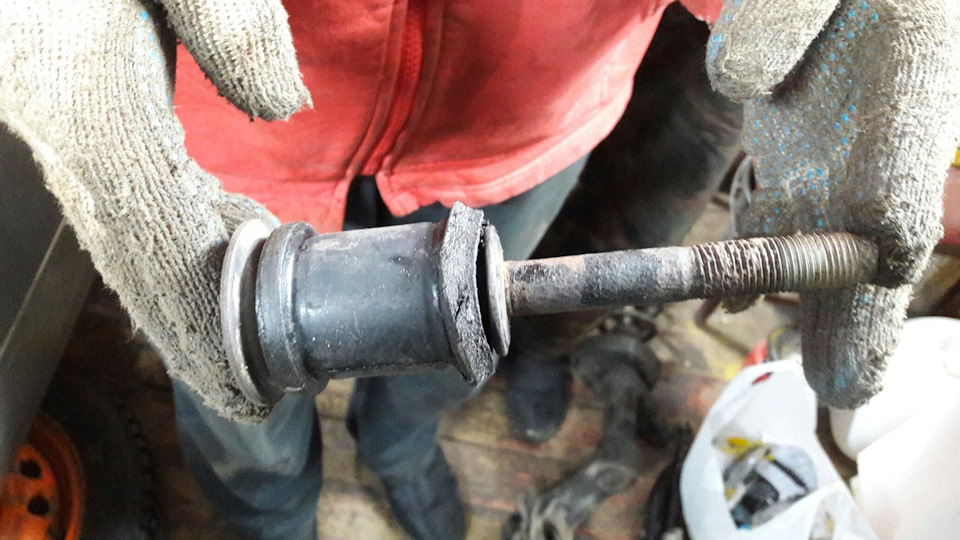

Передний сайлентблок пришлось нагревать горелкой и выбивать его к чертям…

Стойка стабилизатора тоже очень сильно устала…

Сама стойка уже вся убитая молотком в районе рулевого наконечника. Это после приведыдущих сервисов когда я чинил машину там…

Должно ли кстати быть масло внутри картриджа? В интернете искал подобное и ничего не нашел… Я думаю что нет. Что ему там смазывать то?

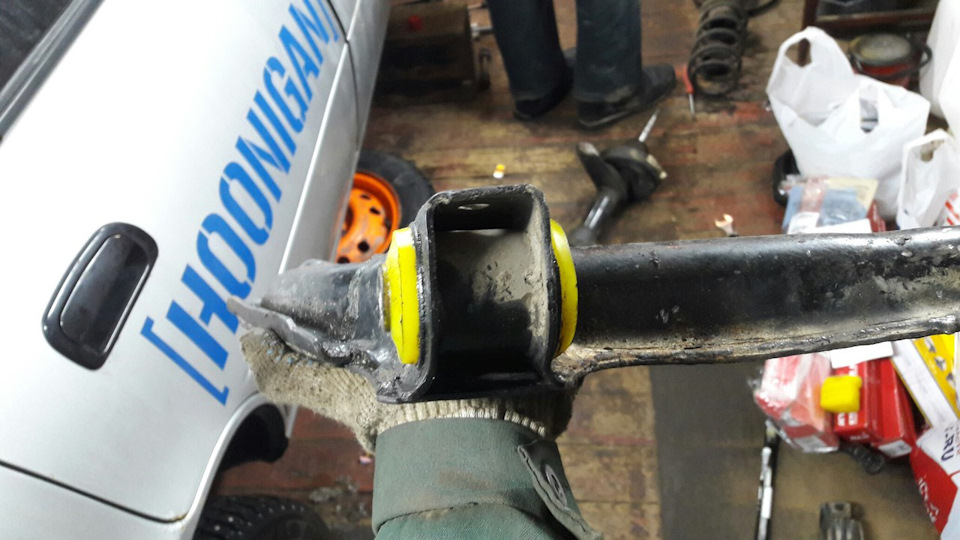

Далее запрессовали новые сайлентблоки в рычаг на тесках.

Прикрутили шаровую и установили задний сайлентблок.

И вот тут началась веселуха…

Так как сам полиуретан очень прочный материал то он ни как не поддавался зализать в старые места…

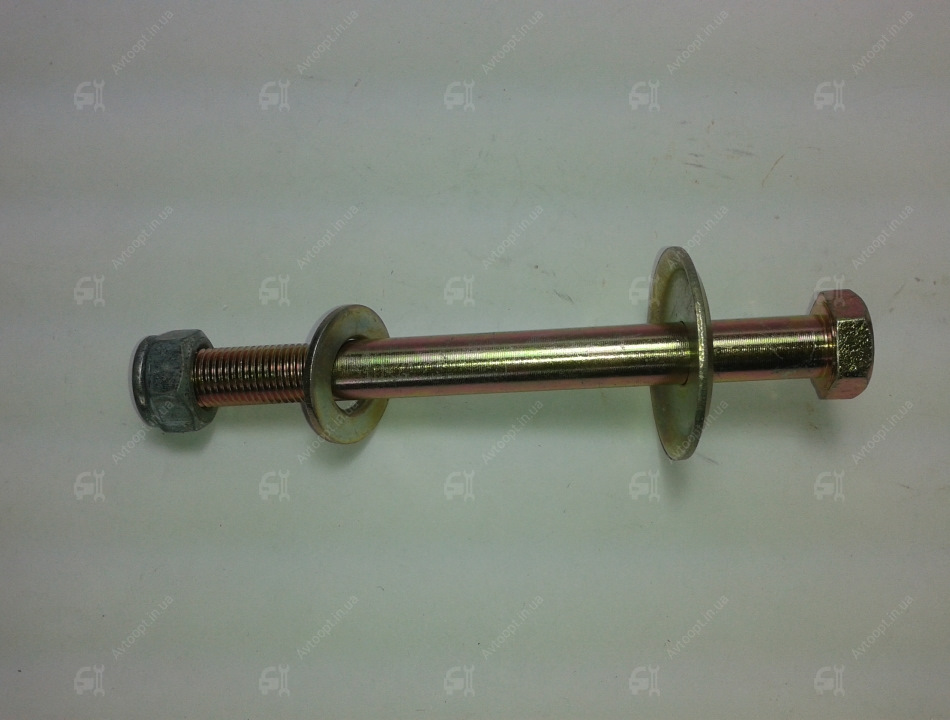

Благодаря совету Misha161ru я купил новые болты с шайбами и гайками. Которые идут под передний сайлентблок.

Шайба сайлентблока рычага переднего — 90105063

И там еще одна маленькая шайбочка. Ее не стал покупать. Решил оставить старую.

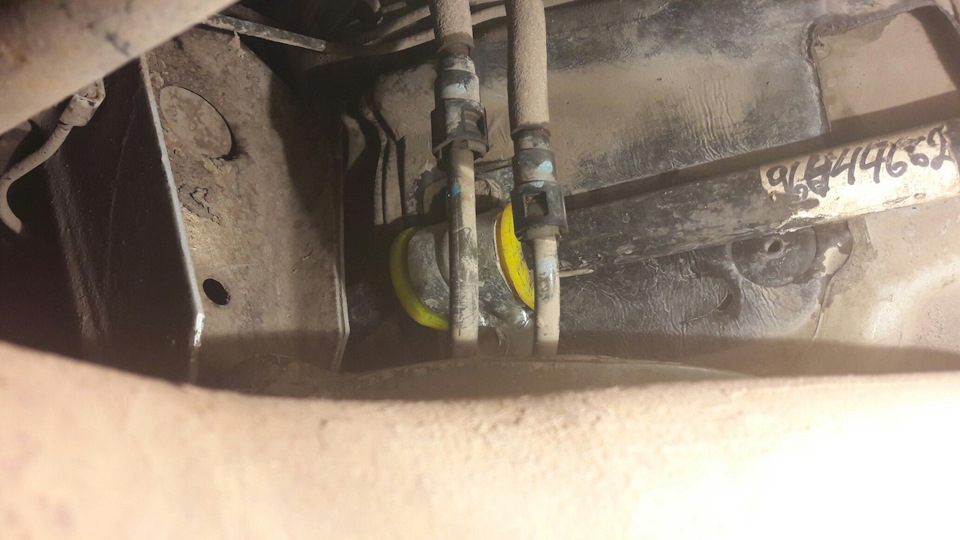

Ну и вообщем передней еще как то закрутили. То задний это ужас какой то. Один болт накручивается а второй встает криво. Скоба криво стоит из за сайлентблока. Пришлось кое как домкратить то один край скобы то другой уголок. С горем пополам и уймой убитого времени мы победили этот рычаг…
Накрутили рулевой наконечник так же как и был. Специально отмечал краской как было. А то малоли че. Яж хз. Развал себе сделаю как на корчах) Ну и стали еб***ся со стойкой. А мешала нам пружина… Все не как не получалось стянуть ее побольше чтоб гайка на опоре стойки смогла закрутить всю эту конструкцию. Боялись что стяжка слетит и мы без головы останемся) В итоге и ее мы победили. Все собрали. Это только еще одна сторона. А время уже стукнуло часов 18:00.

Собрали колесо стали закручивать гайку ступицы. А колесо у нас с очень большим люфтом ходит в разные стороны как будто что то откручено… Мы не знаю че думать. Разобрали, все посмотрели что не так и что может быть. Пришли к выводу что мол шруз не до конца сел. Затянули гайку ступичную посильнее. Хрен! Позвали экспертов с соседних гаражей. Все пьяные 23ж февраля. С прошедшим всех кстати) В итоге мы поняли что сдох ступичный подшипник… Я приуныл… Закрутили колесо и пошли разбирать левую сторону…

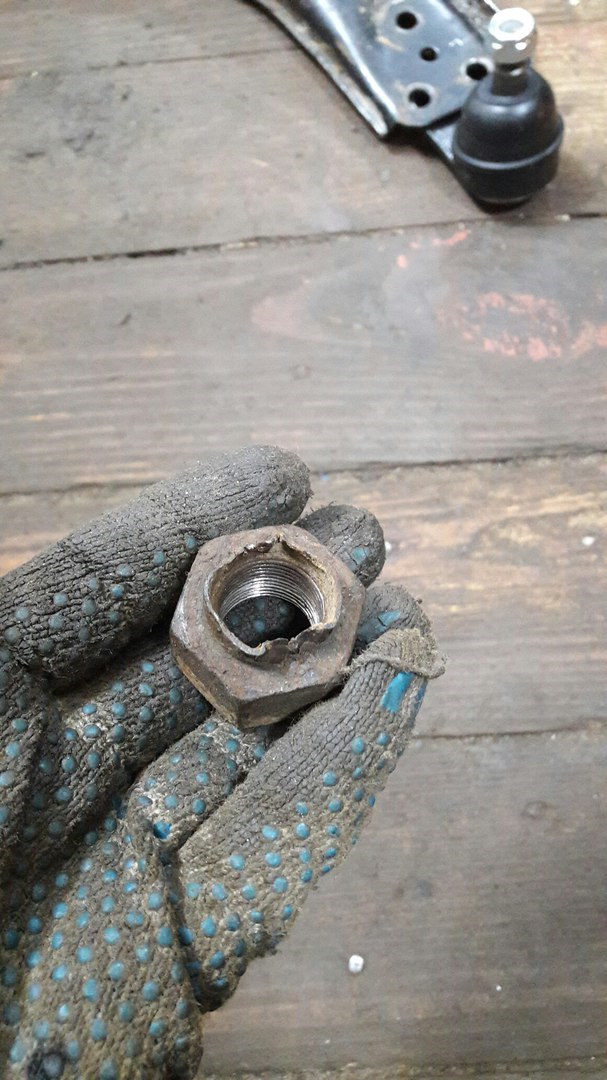

Но там тоже не все так просто. Ступичная гайка была очень сильно затянута. И мужики которые приходили и спорили в какую сторону она откручивается сломали 4 воротка :D. Кто говорил что она справа в одну сторону а слева в другую крутится. Кто говорит что так же. В итоге как и на обычных болтах и гайках открутилась она против часовой стрелки…

Проделали такую же процедуру с рычагом и стойкой и перешли к штанге поперечной устойчивости от Lanos.

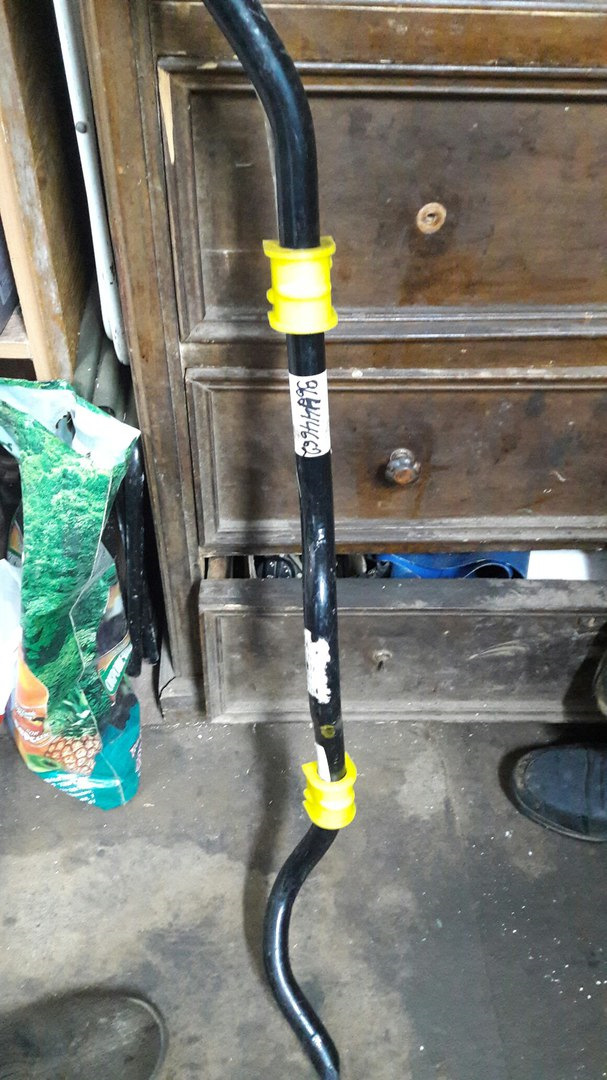

Потому что когда сняли старую и вытащили. Натянули примерно сайлентблоки на нее.

И ждали чтоб прикрутить ее концы к стойкам стабилизатора чтоб уж потом прикручивать ее к самому кузову…

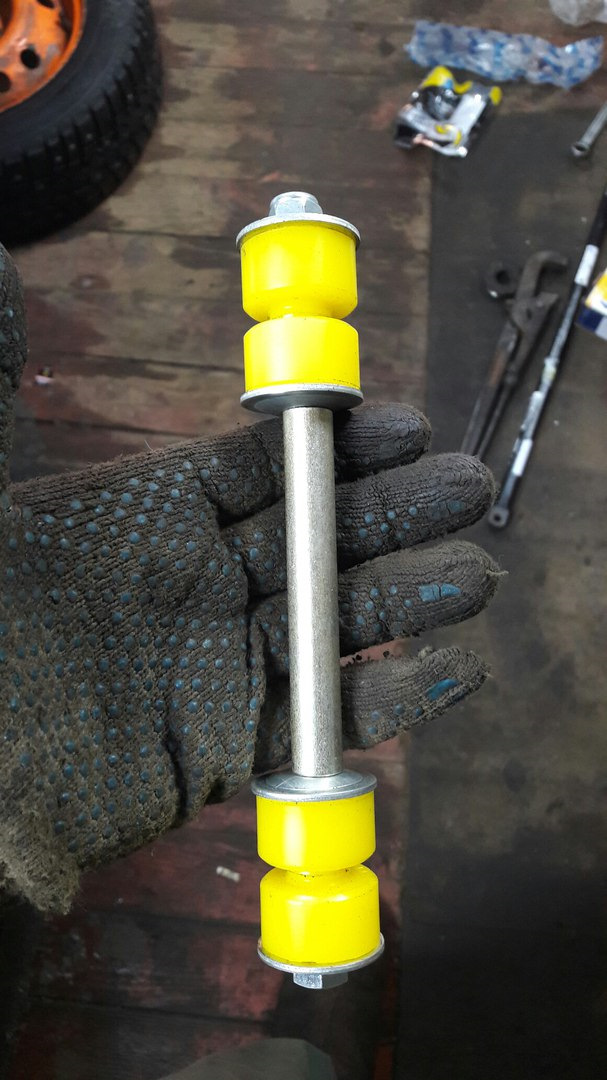

Стабилизаторы получились красивые)

С сайлентблоками мы почти угадали… Правый на 1см не подвинули, а левый где то на 6см. И он вообще намертво сидит и кое как мы его отверткой тыкали и дотыкали.

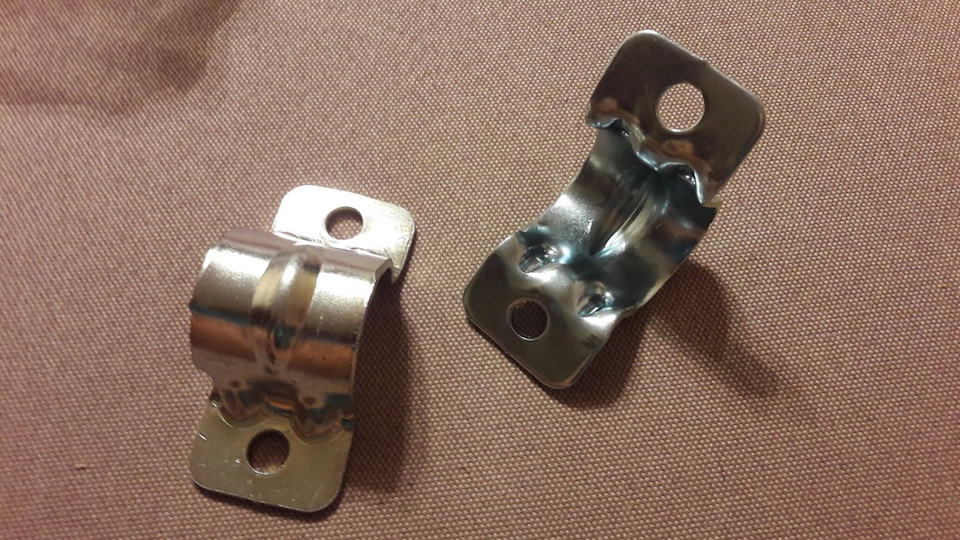

Были куплены скобы для Lanos. От Nexia меньше естественно.

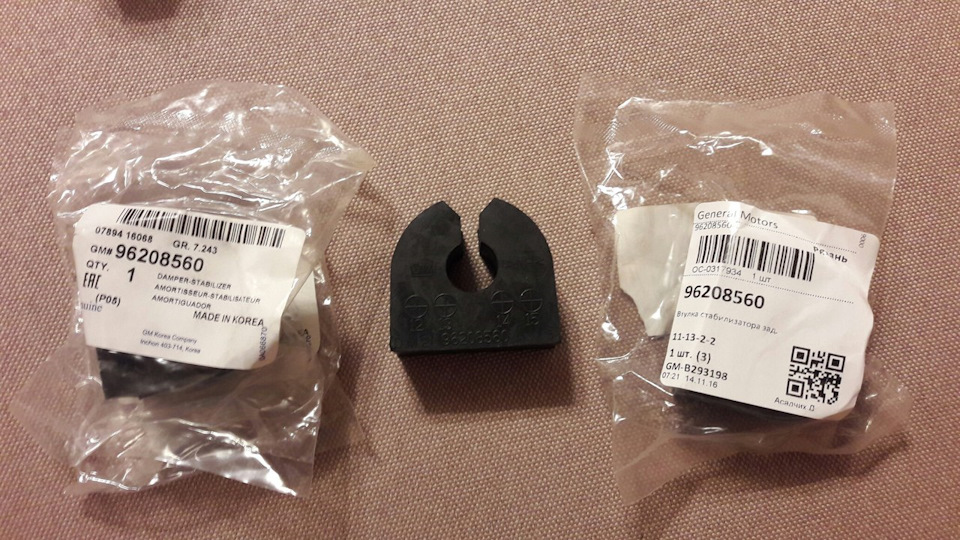

И втулки для задней штанги от Lanos. Купил я их 3шт. для большей так сказать устойчивости) Устанавливать их конечно не очень то легко…

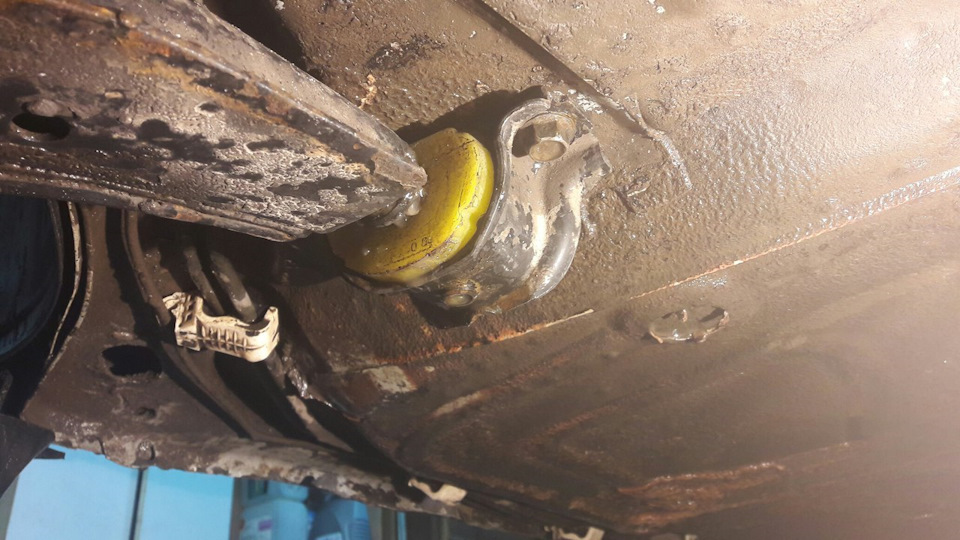

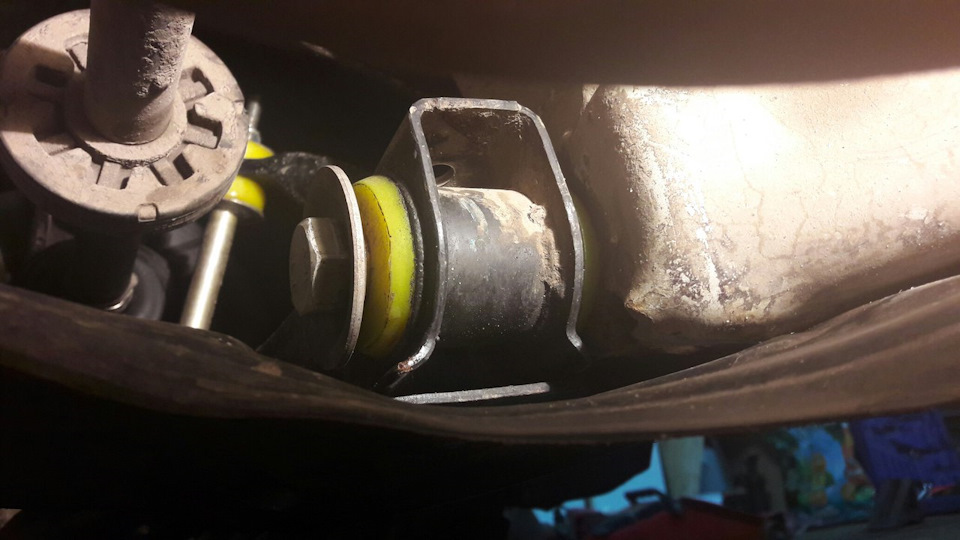

Ну и вот так все выглядит после установки на свои места:

Итог хочу подвести в другой записи. Сколько это все стоит. Какие ощущения после установки при езде.

В гараже мы протусили с 10:00 до 5:00. Почти сутки. Устали как суслики. Все в синяках и грязные как шахтеры. Вот такое у нас 23 февраля было…

Источник

Школа авторемонта – Ремонт автомобиля своими руками

Замена переднего сайлентблока рычага передней подвески автомобилей Daewoo Lanos, Daewoo Nexia, Chevrolet Lanos, Daewoo Sens

Эта статья-фотоотчёт, можно сказать, плавно вытекает из материала, ранее опубликованного на сайте. А, именно, из статьи по замене рычага передней подвески на автомобилях Дэу Ланос, Нексия, Сенс и Шевроле Ланос. Так как чаще всего рычаг снимают с автомобиля не для замены на новый, а для замены переднего сайлентблока. А этот самый сайлентблок не так прост, как его напарник – задний сайлентблок (задняя подушка рычага). Те автолюбители, которые уже имели счастье своими руками монтировать передний сайлентблок, думаю, согласятся со мной, если я скажу, что эта работа может отнять порядочное количество нервов. Так как из-за особой формы сайлентблока прессовать его в проушину довольно сложно. И чтобы работа прошла гладко и успешно, необходимо серьёзно подготовиться! А именно: выбрать качественный сайлентблок, подготовить инструмент и приспособления для работы, запастись терпением и … И, конечно же, внимательно, и полностью ознакомиться с моим фотоотчётом по замене переднего сайлентблока рычага передней подвески автомобилей Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос), Daewoo Sens (Дэу Сенс) 😉

Запчасти. Каталожный номер переднего сайлентблока рычага передней подвески Daewoo Lanos, Daewoo Nexia, Chevrolet Lanos, Daewoo Sens – 96445043 (фото 1). По фирмам-производителям. Проблем с установкой и дальнейшей эксплуатацией не было у сайлентблоков таких фирм как: CTR, SWAG, Pmc, Kager.

Вместе с сайлентблоком или сайлентблоками советую приобрести сразу болт рычага (фото 2). Причина проста – этот болт очень любит врастать во втулке сайлентбока. Плюс, резьба на гайке и на болте не вечна. Три-четыре затяжки и коррозия сделает болт не пригодным к установке. Точнее, установить его можно будет, а вот затянуть, с необходимым усилием – нет. Но, это всего лишь мой совет. Решать покупать или нет, как всегда, Вам. На всякий случай: каталожный номер болта рычага передней подвески автомобилей Дэу Ланос, Дэу Нексия, Шевроле Ланос и Дэу Сенс – 94500882.

Инструмент. Для замены рычага передней подвески на автомобилях Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос), Daewoo Sens (Дэу Сенс) Вам понадобится такой же перечень инструмента, как и при замене рычага (прошу перейти по ссылки и ознакомиться). Плюс, к этому арсеналу, необходимо добавить приспособление для выпрессовки/запрессовки сайленблока, и мыльный раствор (жидкое мыло, гель для мытья посуды). С мыльным раствором, думаю всё понятно. А вот по приспособлению придётся пройтись более детально.

Приспособление для выпрессовки и запрессовки сайлентблока в рычаг состоит из: длинного болта М12 (или М14) 170-200 мм, гайки (желательно высокой), втулки или отрезка трубы (длинна 60 мм, внутренний диаметр 45-48 мм), широкой и толстой шайбы. Как выглядит самодельное приспособление для работы с сайлентблоками можно увидеть на фотографии номер 3.

Но, так как передние сайлентблоки рычагов довольно капризны и при монтаже заставляют немного понервничать, то одной приспособы, как правило, не достаточно. Поэтому, рекомендую приготовить ещё одну приблуду – обжимную, направляющую втулку. Для её изготовления Вам понадобится: наружная обойма внутреннего подшипника задней ступицы автомобиля Дэу Ланос, Дэу Нексия и широкий червячный хомут диаметром 27-50 (35-50)мм. В наружной обойме, болгаркой необходимо сделать прорез (фото 4).

После подготовки запчастей, инструмента и приспособлений (фото 5), можно приниматься за работу.

Пошаговое описание с фотоотчётом замены переднего сайлентблока рычага передней подвески автомобилей Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос), Daewoo Sens (Дэу Сенс):

Снимаем рычаг с автомобиля. Для этого Вам следует повторить все действия, описанные вот в этом фотоотчёте.

Зажимаем рычаг в тиски. И выпрессовываем сайлентблок (фото 6, 7 и 8).

Очищаем борт втулки проушины (фото 9).

Устанавливаем направляющую втулку. Затягиваем хомут (фото 10).

Смазываем проушину, втулку, сайлентблок мыльным раствором (гелем для мытья посуды). И готовимся к запрессовке (фото 11). Металлическая шайба втулки сайлентблока должна быть направлена в сторону оси заднего сайлентблока.

Начинаем стягивать болт. Смотрим, чтобы сайлентблок заходил ровно и без перекосов. Если направляющую втулку сорвало с места и сайлентблок начал заваливаться на одну сторону, то лучше раскрутить болт и начать процесс заново.

Когда сайлентблок будет запрессован в рычаг на половину, необходимость в направляющей втулке отпадёт (она сама будет залазить на сайлентблок). Снимаем её. И продолжаем устанавливать сайлентблок в проушину (фото 12 и 13).

Прессуем сайлентблок до того момента, когда он будет установлен симметрично по длине проушины (фото 14).

Готово! Работа по замене переднего сайлентблока рычага передней подвески на автомобилях Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос), Daewoo Sens (Дэу Сенс) закончена. Остаётся только установить рычаг на автомобиль и сборку провести в обратной последовательности. Напомню, что сайлентблоки рычага окончательно затягиваются в положение “автомобиль на колёсах”. Гайка болта крепления рычага к кузову затягивается с усилием 140 Нм, а болты кронштейна (скобы) заднего сайленблока (подушки) – 70 Нм.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

Комментарии

(

5

)

Дмитрий

Из рычага выжигается горелкой. Запрессовывал просто стягивая бортик хомутом, но так гораздо лучше ))

Роман

А что делать если болт закис и никак не выходит?

Ivan

8 июля 2017 19:19

#

В кузове болт рычага на мертво приржаветь не может. Расшатать и выбить всегда можно. А вот если болт к сайлентблоку прирос, то в большинстве случаев вытащить его уже не получается. Остаётся только поработать болгаркой (обрезать болт с двух сторон сайлентблока). Закрепить рычаг в тисках и выбить сайлентблок вместе с остатками болта. Это не легко, но вполне реально. Если есть гидравлический пресс, то тогда выдавить сайлентблок вообще не составляет труда.

4

Алексей

Вот оно! На 4-ом фото, то о чём я и не думал… Печально.
Почему я сразу вашу статью не нашёл 🙁

Андрей Сенс

Неоднократно производил подобный ремонт на ланосах и сенсах, могу сказать одно! Если есть возможность перепресовать сайлентблок на гидропрессе, лучше сделать это на нем! Намного проще, легче, удобнее и быстрее! Говорю из личного опыта 🙂 Смазать моющим обязательно. Иван, благодарю за труд и отличную статью 🙂

Источник

Daewoo Nexia | Замена рычага передней подвески | Дэу Нексия

Daewoo Nexia замена нижнего рычага.#АлексейЗахаров. #Авторемонт. Авто — ремонт

Есть тут конечно свои нюансы. Снимите пружинный фиксатор гайки крепления пальца шаровой опоры, отверните гайку и выпрессуйте палец. Очистите детали и смажьте внутреннюю поверхность гнезда кулака и наружную поверхность ступицы тонким слоем смазки Литол

Замена рычага передней подвески. Руководства ￫ Daewoo ￫ Nexia (Дэу Нексия). Для замены резинометаллических шарниров…

Следите за тем, чтобы вал привода не вышел из корпуса внутреннего шарнира, так как это может привести к повреждению шарнира.

Но потом он добавил, что можно проверить на стенде сайлентблоки. Если застопорилось — можно немножко погреть снаружи посадочное место рычага горелкой только без фанатизма!

Дальше, принимаемся за болты кронштейна скобы заднего сайлентблока рычага фото 7. И последний штрих — откручиваем гайку болта рычага фото 8.

Остаётся только вытащить болт и снять рычаг фото 9. Или же снять рычаг вместе с болтом, по причине того, что болт приржавел во втулке сайленблока. Плюс, к этому, бывают такие моменты, когда болт упрямо не хочет выходить с кузовной проушины. Тогда приходится брать наставку и выколачивать упрямца фото 10 и Остаётся только установить новый рычаг.

Пресловутый болт в обязательном порядке смазываем — литолом, нигролом, графитной смазкой, медной пастой. На выбор, как говориться, главное болт смазать. Напомню, что сайленблоки рычага полностью затягиваются в положении «автомобиль на колёсах».

То есть, болты скобы кронштейна заднего сайленблока и болт переднего сайленблока при установке рычага только немного подтягиваем. После этого приступают к снятию шаровой опоры. Тут может быть два варианта, когда выпрессовывают ось шаровой опоры, или снимают всю шаровую опору с рычага.

Это станет возможным в том случае, когда уже проводилась замена шаровой.

Шаг второй

Последний способ более лёгкий. Чтобы выдавить палец шаровой, открутить гайку крепления ключом на 19 недостаточно. Когда рычаг будет освобождён от шаровой опоры, приступают к снятию самого рычага.

Торцовым ключом следует отвинтить болты крепления скобы переднего сайлентблока Дэу Нексии. Далее, понадобится два ключа на Можно снять поставить самостоятельно и за рублей выпрессовать на гидравлическом прессе в любом автосервисе, где есть подобное оборудование.

Шаг первый

Я купил четыре сайлентблока, два задних и два передних, это все обошлось в сумму равную рублям. Перед началом разбора, минут за 20, сбрызгивает все резьбы, которые будем откручивать, WD Далее приподнимаем автомобиль и сдергиваем колесо При помощи двух ключей на 12 отворачиваем стабилизаторную стойку и снимаем её тым ключом отворачиваем гайку шаровой. При помощи съемника шаровых выпрессовываем из кулака шаровую В том случае, если съемника нет и шаровая уже менялась, то можно открутить три крепящих ее к рычагу болта, большой разницы нет.

При помощи головки на 14 отвернуть 2 болта скобы заднего сайлентблока.

Откручиваем болт переднего сайлентблока, используя два перекидных ключа на 22, предельно аккуратно при помощи молотка бьем по рычагу вперед по ходу движения машины, после чего снимаем рычаг и болт. Передний сайлентблок находится еще в вполне сносном состоянии. А вот задний разбит Обращу ваше внимание, что у меня нет съемника, я пользовался тем, что было у меня под рукой, поэтому тут показан примерный процесс выпрессовывания и запрессовки.

Читал отзывы владельцев нексий что не каждая мастерская берется прессовать сайленты, говорят менять в сборе с рычагом.

Конечно им так проще, да и вам если меняете сами. Снял старый и прикрутил на его место новый, что может быть проще?!

Однако цены на рычаг в сборе не очень радуют, осознавая еще то что всего-то нужно поменять 2 резинки на каждом рычаге. Есть тут конечно свои нюансы.

Как устранить стук передней подвески Шевроле ланос,сенс,нексия.

Гайки верхнего крепления стойки затягивайте на автомобиле, стоящем на земле, моментом 25 Нм. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Daewoo Nexia 2008, 80 л. с. — самостоятельный ремонт

Будьте внимательны при покупке запасных частей: В связи с этим различаются и наборы инструментов, но приемы работы одинаковы. Для замены подшипника удобно использовать съемник для выпрессовки и запрессовки подшипников ступиц, который имеется в продаже. Замену подшипника передней ступицы удобнее выполнять на снятой с автомобиля амортизаторной стойки.

Снимите амортизаторную стойку передней подвески.
