Замена переднего моста на стальной на ниве

admin 0 Comments

Лада 4×4 3D 21219боевая панда раптор › Бортжурнал › отвязка РПМ (что это и с чем это едят)

Замена переднего моста на стальной на ниве. cc405c8s 100. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-cc405c8s 100. картинка Замена переднего моста на стальной на ниве. картинка cc405c8s 100. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Замена переднего моста на стальной на ниве. 83f0192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-83f0192s 960. картинка Замена переднего моста на стальной на ниве. картинка 83f0192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.
Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Например, крепление переднего моста. На машине с несущей рамой все понятно, а вот как поведет себя несущий кузов? Не «скрутит» ли его со временем ведущий передний мост? Надежнее казалось «привязать» редуктор переднего моста к двигателю.

Решение и впрямь оказалось надежным, но не лишеным недостатков.

Наиболее заметным недостатком стало отчетливое проявление исходящих от РПМ вибраций при разгоне автомобиля — «клевок» при трогании с места машины с жестко закрепленным в двух точках редуктором моста нельзя не заметить.

Кроме того, утяжеление силового агрегата за счет РПМ потребовало применения весьма жестких «подушек» крепления двигателя и коробки передач, что также не добавило комфорта в салоне. Даже когда автомобиль стоит «на нейтрали», «дрожь» двигателя весьма ощутима. Неслучайно одним из направлений «народного» тюнинга «Нивы» всегда была попытка независимой подвески РПМ.

Первая попытка еще на заводском конвейере «отвязать» РПМ от двигателя была предпринята скорее по необходимости — на дизельной версии «Нивы» старый вариант крепления моста не подходил из-за различий в геометрии двигателей. Опыт оказался удачным настолько, что при разработке «Нивы-Шевроле» пошли именно этим путем- РПМ крепился независимо от двигателя в трех точках, «подушки» силового агрегата вновь обрели необходимую мягкость. Но вот беда: про «родителя» на заводе «забыли» — в серийной «Ниве» никаких изменений произведено не было.

Исправить это упущение призван комплект независимой подвески РПМ.

Он позволяет в точности воспроизвести на «Ниве» трехточечную схему крепления РПМ, используемую на «Шевроле-Ниве».

При независимом креплении редуктора от двигателя снижается шум и вибрации.

Замена переднего моста на стальной на ниве. ccd0192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-ccd0192s 960. картинка Замена переднего моста на стальной на ниве. картинка ccd0192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Замена переднего моста на стальной на ниве. acd0192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-acd0192s 960. картинка Замена переднего моста на стальной на ниве. картинка acd0192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Редуктор переднего моста НИВЫ крепится к кузову отдельно от двигателя на специальных стальных кронштейнах через эластичные втулки. Такой способ установки редуктора рекомендуется для лифтованых машин для уменьшения углов полуосей переднего моста.

Замена переднего моста на стальной на ниве. 99d0192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-99d0192s 960. картинка Замена переднего моста на стальной на ниве. картинка 99d0192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Замена переднего моста на стальной на ниве. d9d0192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-d9d0192s 960. картинка Замена переднего моста на стальной на ниве. картинка d9d0192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Замена переднего моста на стальной на ниве. 4bd0192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-4bd0192s 960. картинка Замена переднего моста на стальной на ниве. картинка 4bd0192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Замена переднего моста на стальной на ниве. a7d0192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-a7d0192s 960. картинка Замена переднего моста на стальной на ниве. картинка a7d0192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Новый вариант отвязки переднего моста у Нивы

Представляем доработанный комплект кронштейнов для отвязки переднего моста у ВАЗ 21213(14) Нива.

Замена переднего моста на стальной на ниве. 6fd0192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-6fd0192s 960. картинка Замена переднего моста на стальной на ниве. картинка 6fd0192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

1. Кронштейн переднего моста;

2. Кронштейны переднего привода (левый и правый);

3. Кронштейн передней балки.

Замена переднего моста на стальной на ниве. 6430192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-6430192s 960. картинка Замена переднего моста на стальной на ниве. картинка 6430192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Стальной корпус РПМ с Независимым Креплением.

Корпус РПМ имеет так же недостатки т.к. он силуминовый и конечно проиграет по прочности стали.Поэтому часты случаи когда он колется от ударов, вибраций и нагрузок, особенно если вы сменили главную пару в редукторе на «Тяговитую»(4.1;4.3;4.44 и т.д.).

Подготавливая машину для бездорожья не надо забывать об этих недостатках, что бы потом не бежать за трактором.

Замена переднего моста на стальной на ниве. b230192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-b230192s 960. картинка Замена переднего моста на стальной на ниве. картинка b230192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Замена переднего моста на стальной на ниве. f230192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-f230192s 960. картинка Замена переднего моста на стальной на ниве. картинка f230192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Замена переднего моста на стальной на ниве. d630192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-d630192s 960. картинка Замена переднего моста на стальной на ниве. картинка d630192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Замена переднего моста на стальной на ниве. 3630192s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-3630192s 960. картинка Замена переднего моста на стальной на ниве. картинка 3630192s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Источник

Лада 4×4 3D не хуже, чем у Давидыча › Бортжурнал › Срочное восстановление переднего моста

Замена переднего моста на стальной на ниве. 52a6579s 100. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-52a6579s 100. картинка Замена переднего моста на стальной на ниве. картинка 52a6579s 100. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Как я уже говорил ранее, на открытии охоты проявился слабый узел в моём внедорожнике:( Самое обидное в том, что почти на ровном месте.

Из-за поломки в самом начале сезона пришлось восстанавливать НИВу в самые короткие сроки. Поэтому самый рациональный вариант отпал — установка стального корпуса РПМ. Если бы не огромное желание охотиться, то тогда я пошёл по пути установки стального корпуса и отвзязки моста. Однако не стоит забывать, что при отсутствии страсти к охоте у меня бы вообще не было НИВы!

Так вот, в своём городе Новомичуринске Б/У переднего моста найти не смогли, поэтому пришлось идти по пути установки РПМ в новый корпус.

В первую очередь, нужно было извлечь старый мост. Благо у товарища в гараже, в котором стояла НИВА, имеется смотровая яма.

Замена переднего моста на стальной на ниве. a1eded6s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-a1eded6s 960. картинка Замена переднего моста на стальной на ниве. картинка a1eded6s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Приехав к обеду 17ого апреля в гараж, я начал разбирать, за 4 часа в одиночку мне удалось открутить всё, чтобы вытащить мост. Но одному извлечь очень тяжело, поэтому товарищ пришёл на помощь и вдвоём мы быстро извлекли «пациента».

Замена переднего моста на стальной на ниве. 9beded6s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-9beded6s 960. картинка Замена переднего моста на стальной на ниве. картинка 9beded6s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Последовательность для извлечения моста следующая:
0) сливаем масло из РПМ;
1) откручиваем нижние шаровые, чтобы поворотные кулаки отвести в сторону, не забываем поддамкратить рычаги, чтобы пружина не стягонула;
2) извлекаем полуоси из кулаков;
3) откручиваем ШРУСа от моста;
4) откручиваем мост от ДВС;
5) отмечаем зубилом, как был прикручен кардан к мосту;
6) домкратим мост;
7) откручивам передний кардан от моста;
8) с помощью напарника вытаскиваем мост.

Замена переднего моста на стальной на ниве. 5beded6s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-5beded6s 960. картинка Замена переднего моста на стальной на ниве. картинка 5beded6s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

На следующий день начался поиск нужных запчастей:
Картер РПМ — 2121-2302015 — 1 шт. — 3 020 р.
Комплект прокладок РПМ — 2121-2301015/70/308 — 1 шт. — 40 р.
Шпильки М12х1,25х30 — 2 шт. — 80 р.
Шпильки М6х12 — 8 шт. — 24 р.
Шпильки М8х20 — 3 шт. — 15 р.
Шпильки М8х25 — 3 шт. — 18 р.
Сапун — 2101-1700020 — 1 шт. — 60 р.
Гайка хвостовика М16х1,5 самоконтрящаяся — 1 шт. — 35 р.
Распорная втулка — 2101-2402029-01 — 1 шт. — 140 р.
Подшипник — 2101-2402025 — 1 шт. — 397 р.
Подшипник — 2101-2403036 — 2 шт. — 840 р.
Сальник хвостовика — 2121-2302052 — 1 шт. — 100 р.
Болк крепления фланца — 2101-2201107 — 4 шт. — 20 р.
Гайка М8 самоконтрящаяся — 4 шт. — 24 р.

Замена переднего моста на стальной на ниве. abeded6s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-abeded6s 960. картинка Замена переднего моста на стальной на ниве. картинка abeded6s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

После этого поехал к мастеру, чтобы он собрал РПМ в новом корпусе. После капитального ремонта были замечены за ремонтником некоторые косяки, из-за которых он мне бесплатно собрал РПМ в новом корпусе. Иначе бы процедура обошлась бы в 2 000 рублей.

Хочу подчеркнуть, чтобы установить РПМ в новый корпус обязательно нужно купить распорную втулку 2101-2402029-01, потому что она одноразовая:

Замена переднего моста на стальной на ниве. 63eded6s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-63eded6s 960. картинка Замена переднего моста на стальной на ниве. картинка 63eded6s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Подшипники можно не менять, но чтобы не лазить в РПМ несколько раз лучше заменить:

Источник

Лада 4×4 3D Вперед к совершенству › Бортжурнал › СРПМ своими руками

Замена переднего моста на стальной на ниве. bac7aacs 100. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-bac7aacs 100. картинка Замена переднего моста на стальной на ниве. картинка bac7aacs 100. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Доброго Всем дня! Сегодня расскажу Вам о изготовлении корпуса Стального Редуктора Переднего Моста в простонародии СРПМ своими руками, огромная благодарность den-niva за разработку и описание данной конструкции на своем сайте… Правда я чуть сделал по своему)))
Вариант крепления подсказал Евгений fanngorn за что ему огромное спасибо!
Корпус у меня стоял и ранее, брал его б\у самодельный и по неопытности не проверил геометрию, узнал об этом поздно, когда начал ставить через пол года после приобретения, и вариантов возврата уже не было…

Замена переднего моста на стальной на ниве. 49e8fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-49e8fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка 49e8fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

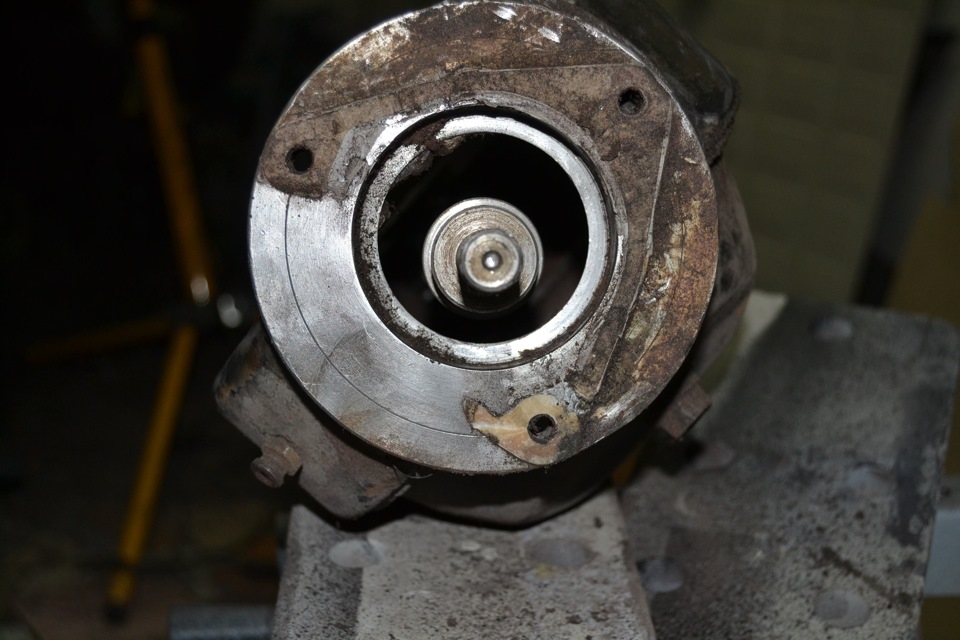

все это было год назад и сейчас при сборке решил проверить что да как, и не зря… перекос был сильный и пневмо блокировка долго не прожила бы…

Замена переднего моста на стальной на ниве. 328fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-328fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка 328fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

вообщем заказал у токаря центрующую втулку

Замена переднего моста на стальной на ниве. 5ae8fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-5ae8fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка 5ae8fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

и флянец короткой стороны чтобы заглубить привод тем самым увеличить зацепление

Замена переднего моста на стальной на ниве. 96e8fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-96e8fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка 96e8fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

срезал старый флянец

Замена переднего моста на стальной на ниве. 50a8fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-50a8fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка 50a8fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

и установив на место центрующую втулку подогнал новый флянец по месту

Замена переднего моста на стальной на ниве. 1aa8fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-1aa8fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка 1aa8fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

на длинном конце так-же был перекос, тоже срезал флянец и выставил

Замена переднего моста на стальной на ниве. 21a8fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-21a8fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка 21a8fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

обварил все с перерывами на остывание после чего зачистил швы

Замена переднего моста на стальной на ниве. d5a8fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-d5a8fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка d5a8fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

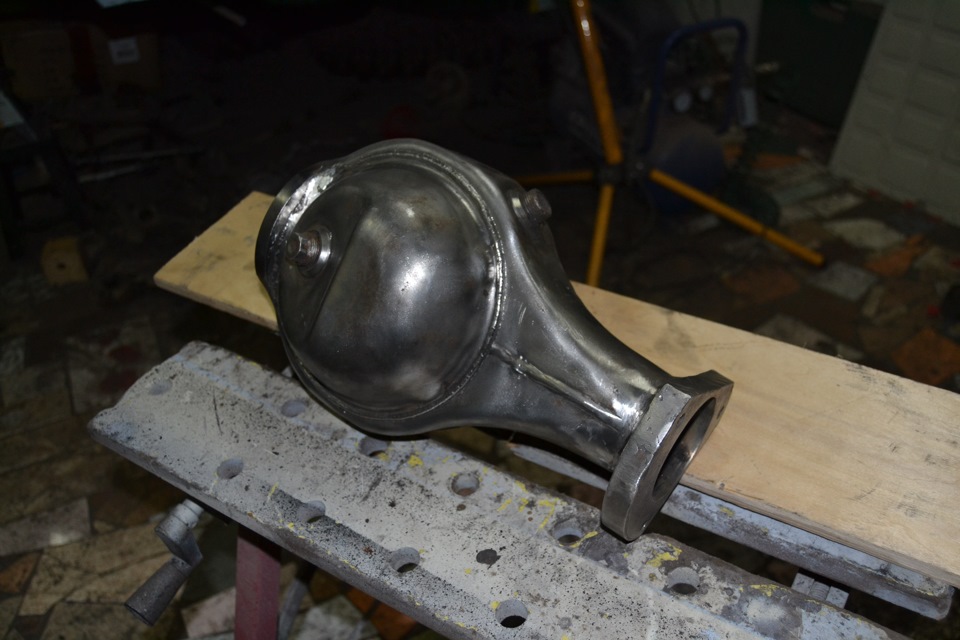

и очистил корпус от старой краски

Замена переднего моста на стальной на ниве. 3ba8fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-3ba8fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка 3ba8fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

на верстаке предварительно выставил корпус относительно передней балки

Замена переднего моста на стальной на ниве. 9068fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-9068fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка 9068fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

по месту из картона вырезал шаблоны креплений корпуса

Замена переднего моста на стальной на ниве. 7468fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-7468fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка 7468fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

и приварил на балку и корпус редуктора

Замена переднего моста на стальной на ниве. 6668fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-6668fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка 6668fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

вот такая конструкция получилась в конечном итоге

Замена переднего моста на стальной на ниве. bd68fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-bd68fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка bd68fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

внешний вид установленного редуктора в корпус относительно балки сбоку

Замена переднего моста на стальной на ниве. b8e8fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-b8e8fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка b8e8fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

и со стороны хвостовика

Замена переднего моста на стальной на ниве. f2e8fa2s 960. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-f2e8fa2s 960. картинка Замена переднего моста на стальной на ниве. картинка f2e8fa2s 960. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Преимущество данной конструкции в том, что не нужно использовать тягу стабилизатора, т.е. на одну железяку меньше))
Жду конструктивной критики, буду рад выслушать мнения

Источник

Передний мост. ВАЗ 21213, 21214 (Нива)

Лада 4×4 3D не хуже, чем у Давидыча › Бортжурнал › Срочное восстановление переднего моста

Как я уже говорил ранее, на открытии охоты проявился слабый узел в моём внедорожнике:( Самое обидное в том, что почти на ровном месте.
Из-за поломки в самом начале сезона пришлось восстанавливать НИВу в самые короткие сроки. Поэтому самый рациональный вариант отпал — установка стального корпуса РПМ. Если бы не огромное желание охотиться, то тогда я пошёл по пути установки стального корпуса и отвзязки моста. Однако не стоит забывать, что при отсутствии страсти к охоте у меня бы вообще не было НИВы!

Так вот, в своём городе Новомичуринске Б/У переднего моста найти не смогли, поэтому пришлось идти по пути установки РПМ в новый корпус.

В первую очередь, нужно было извлечь старый мост. Благо у товарища в гараже, в котором стояла НИВА, имеется смотровая яма.

Полный размерКак хорошо, когда в гараже есть смотровая яма…

Приехав к обеду 17ого апреля в гараж, я начал разбирать, за 4 часа в одиночку мне удалось открутить всё, чтобы вытащить мост. Но одному извлечь очень тяжело, поэтому товарищ пришёл на помощь и вдвоём мы быстро извлекли «пациента».

Полный размерИзвлечение переднего моста из ВАЗ 2121 НИВА

Последовательность для извлечения моста следующая: 0) сливаем масло из РПМ; 1) откручиваем нижние шаровые, чтобы поворотные кулаки отвести в сторону, не забываем поддамкратить рычаги, чтобы пружина не стягонула; 2) извлекаем полуоси из кулаков; 3) откручиваем ШРУСа от моста; 4) откручиваем мост от ДВС; 5) отмечаем зубилом, как был прикручен кардан к мосту; 6) домкратим мост; 7) откручивам передний кардан от моста; Замена переднего моста на стальной на ниве. lazy placeholder. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-lazy placeholder. картинка Замена переднего моста на стальной на ниве. картинка lazy placeholder. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.с помощью напарника вытаскиваем мост.

Полный размерДля извлечения/установки переднего моста необходимо запастись двумя домкратами

На следующий день начался поиск нужных запчастей: Картер РПМ — 2121-2302015 — 1 шт. — 3 020 р. Комплект прокладок РПМ — 2121-2301015/70/308 — 1 шт. — 40 р. Шпильки М12х1,25х30 — 2 шт. — 80 р. Шпильки М6х12 — 8 шт. — 24 р. Шпильки М8х20 — 3 шт. — 15 р. Шпильки М8х25 — 3 шт. — 18 р. Сапун — 2101-1700020 — 1 шт. — 60 р. Гайка хвостовика М16х1,5 самоконтрящаяся — 1 шт. — 35 р. Распорная втулка — 2101-2402029-01 — 1 шт. — 140 р. Подшипник — 2101-2402025 — 1 шт. — 397 р. Подшипник — 2101-2403036 — 2 шт. — 840 р. Сальник хвостовика — 2121-2302052 — 1 шт. — 100 р. Болк крепления фланца — 2101-2201107 — 4 шт. — 20 р. Гайка М8 самоконтрящаяся — 4 шт. — 24 р.

Полный размерЗапчасти для восстановление переднего моста на ВАЗ 2121 НИВА

После этого поехал к мастеру, чтобы он собрал РПМ в новом корпусе. После капитального ремонта были замечены за ремонтником некоторые косяки, из-за которых он мне бесплатно собрал РПМ в новом корпусе. Иначе бы процедура обошлась бы в 2 000 рублей.

Хочу подчеркнуть, чтобы установить РПМ в новый корпус обязательно нужно купить распорную втулку 2101-2402029-01, потому что она одноразовая:

Полный размерОдноразовая распорная втулка РПМ — 2101-2402029-01

Подшипники можно не менять, но чтобы не лазить в РПМ несколько раз лучше заменить:

Полный размерРПМ ВАЗ 2121 НИВА

Полный размерПодшипник 2101-2403036

Полный размерПодшипник 2101-2403036

Мастер сделал всё оперативно, и уже 18ого апреля вечером собранный мост был у меня на руках:

Полный размерРПМ в новом корпусе ВАЗ 2121 НИВА

Хотелось бы обратить ваше внимание на то, что шпильки вкручивать нужно с фиксатором резьбы, которые бывают двух видов: разъёмные и неразъёмные. Я использовал фиксатор резьбы разъёмный синего цвета:

Полный размерПередний мост ВАЗ 2121 НИВА

Зато теперь я знаю, какая у меня стоит главная пара:

Полный размерГП 2101 — 10/43

Ещё желательно было поменять подшипники и сальники на ШРУСах, но у меня не хватило рвения, чтобы за один день всё это сделать. Но не вижу в этом ничего страшного, потому что ШРУСы снимаются без снятия моста. И как-нибудь при следующем ремонте обязательно этим займусь, зч уже куплены!;)

P.S. Конечно, надо было ставить стальной корпус и сразу отвязать мост. Но тогда бы я пропустил весеннюю охоту…

P.P.S. Всем надёжных узлов и быстрого качественного ремонта!

Нива 2121 передний мост

Как я уже говорил ранее, на открытии охоты проявился слабый узел в моём внедорожнике:( Самое обидное в том, что почти на ровном месте.
Из-за поломки в самом начале сезона пришлось восстанавливать НИВу в самые короткие сроки. Поэтому самый рациональный вариант отпал — установка стального корпуса РПМ. Если бы не огромное желание охотиться, то тогда я пошёл по пути установки стального корпуса и отвзязки моста. Однако не стоит забывать, что при отсутствии страсти к охоте у меня бы вообще не было НИВы!

Так вот, в своём городе Новомичуринске Б/У переднего моста найти не смогли, поэтому пришлось идти по пути установки РПМ в новый корпус.

В первую очередь, нужно было извлечь старый мост. Благо у товарища в гараже, в котором стояла НИВА, имеется смотровая яма.

Полный размерКак хорошо, когда в гараже есть смотровая яма…

Приехав к обеду 17ого апреля в гараж, я начал разбирать, за 4 часа в одиночку мне удалось открутить всё, чтобы вытащить мост. Но одному извлечь очень тяжело, поэтому товарищ пришёл на помощь и вдвоём мы быстро извлекли «пациента».

Полный размерДля извлечения/установки переднего моста необходимо запастись двумя домкратами

На следующий день начался поиск нужных запчастей:Картер РПМ — 2121-2302020 — 1 шт. — 3 020 р.Комплект прокладок РПМ — 2121-2301015/70/308 — 1 шт. — 40 р.Шпильки М12х1,25х30 — 2 шт. — 80 р.Шпильки М6х12 — 8 шт. — 24 р.Шпильки М8х20 — 3 шт. — 15 р.Шпильки М8х25 — 3 шт. — 18 р.

Сапун — 2101-1700020 — 1 шт. — 60 р.Гайка хвостовика М16х1,5 самоконтрящаяся — 1 шт. — 35 р.Распорная втулка — 2101-2402029-01 — 1 шт. — 140 р.Подшипник — 2101-2402025 — 1 шт. — 397 р.Подшипник — 2101-2403036 — 2 шт. — 840 р.Сальник хвостовика — 2121-2302052 — 1 шт. — 100 р.

Болк крепления фланца — 2101-2202007 — 4 шт. — 20 р.

Гайка М8 самоконтрящаяся — 4 шт. — 24 р.

Полный размерЗапчасти для восстановление переднего моста на ВАЗ 2121 НИВА

После этого поехал к мастеру, чтобы он собрал РПМ в новом корпусе. После капитального ремонта были замечены за ремонтником некоторые косяки, из-за которых он мне бесплатно собрал РПМ в новом корпусе. Иначе бы процедура обошлась бы в 2 000 рублей.

А еще интересно: Лифт Нивы 2121 своими руками: чертежи, размеры || Нива лифт подвески проставки

Хочу подчеркнуть, чтобы установить РПМ в новый корпус обязательно нужно купить распорную втулку 2101-2402029-01, потому что она одноразовая:

Полный размерОдноразовая распорная втулка РПМ — 2101-2402029-01

Подшипники можно не менять, но чтобы не лазить в РПМ несколько раз лучше заменить:

Полный размерРПМ ВАЗ 2121 НИВА

Полный размерПодшипник 2101-2403036

Полный размерПодшипник 2101-2403036

Мастер сделал всё оперативно, и уже 18ого апреля вечером собранный мост был у меня на руках:

Полный размерРПМ в новом корпусе ВАЗ 2121 НИВА

Хотелось бы обратить ваше внимание на то, что шпильки вкручивать нужно с фиксатором резьбы, которые бывают двух видов: разъёмные и неразъёмные. Я использовал фиксатор резьбы разъёмный синего цвета:

Ещё желательно было поменять подшипники и сальники на ШРУСах, но у меня не хватило рвения, чтобы за один день всё это сделать. Но не вижу в этом ничего страшного, потому что ШРУСы снимаются без снятия моста. И как-нибудь при следующем ремонте обязательно этим займусь, зч уже куплены!;)

P.S. Конечно, надо было ставить стальной корпус и сразу отвязать мост. Но тогда бы я пропустил весеннюю охоту…

P.P.S. Всем надёжных узлов и быстрого качественного ремонта!

Регулировка ведущей шестерни

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Замена переднего моста на стальной на ниве. lazy placeholder. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-lazy placeholder. картинка Замена переднего моста на стальной на ниве. картинка lazy placeholder. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне. При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

Замена переднего моста на стальной на ниве. lazy placeholder. Замена переднего моста на стальной на ниве фото. Замена переднего моста на стальной на ниве-lazy placeholder. картинка Замена переднего моста на стальной на ниве. картинка lazy placeholder. Углы рычагов и углы приводов очень сильно разнятся! Так что же делать? Ставить независимое крепление переднего моста Нивы.Начнем немного с далека)))) А именно краткий курс истории)) В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция это-де результат компромиссов. Это верно, но верно и другое — тогда никто в мире еще не знал, как проявит себя то или иное техническое решение.

Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.

Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.

Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.

Как Снять Передний Мост На Ваз 2121

Ремонт редуктора переднего моста Нива 2121

Автомобиль ВАЗ Нива 2121 – это первый отечественный автомобиль повышенной проходимости, который стал действительной удобным и комфортным внедорожником. Просто автомобили, что могли передвигаться по бездорожью были и лет 30, однако внутри них находится было мучительно неудобно, в качестве типичного примера можно вспомнить тот же УАЗ 469. Салон там хотя спартанский, а когда едешь по ухабинам риск встречи головы и потолка необычайно велик по причине конструкции подвески. Кроме всего прочего как офисный иметь УАЗ могли только военные, в свободной продаже его не произошло. Увы Нива 2121 это совсем другое кино.

Этот расхожий слух автомобиль получил полностью новый салон, местами, это, позаимствованный из других моделей ВАЗа. Подвеска здесь мягонькая, сделать ее такой удалось потому, что здесь отсутствует рама, но несущий кузов. Оба моста здесь ведущие, автомобиль получил четырех ступенчатую коробку передач и довольно надежную раздаточную коробку. Из-за небольшого багажника пришлось придумать куда класть запасное колесо, чтобы не сокращать пространство багажника. Положили его под капот, сконструировав под него подставку так, чтобы оно клалось сверху и не занимало место.

Ремонт редуктора

Сегодня ремонт редуктора обычно сводится к покупке и установке нового. Раньше, в нашу советскую бытность, на авто рем. заводах чинили практически все, и сточенные зубья редуктора наплавляли и восстанавливали. Сегодня же никто этим не занимается, а просто проводят замену. Тем не менее сначала нужно провести дефектовку шестерен, чтобы определить правдиво ли утверждение, что редуктор ВАЗ Нива 2121 износился и требует замены. Д

Как снять передний мост на ваз 2121.

ля снятия редуктора нам потребуется снять весь мост авто. Поэтому мы должны разобраться в том, как его разобрать и снять с машины.

Сначала нам нужно определиться с местом ремонта – это должная быть хорошая удобная яма или высокий подъемник. Первым делом мы снимаем защиту двигателя, так как она прикрывает большую часть днища в передней части авто. Затем мы откручиваем и снимаем штангу у стабилизатора поперечной устойчивости, а у поперечины мы должны снять растяжки. Следующий наш шаг – это отсоединение амортизаторов от нижних рычагов подвески. Следом откручиваем от фланца ведущей шестерни карданный вал и аккуратно отводим его в сторону, возможно, для этого его потребуется провернуть. Не бойтесь, если вы вручную провернете коленчатый вал ничего страшного не произойдет и не сломается.

Теперь нам нужно специальным устройством сжать пружины подвески и сразу же снять т шаровые опоры с нижнего рычага. Плавно отпустив зажимы пружин снимаем и их. Также нужно снять тяги от поворотных рычагов. Теперь нужно снять колпак и открутить аккуратно гайку подшипника. Это же выполняется и с другой стороны подвески ВАЗ Нива 2121. Теперь нужно отсоединить крепление глушителя на коробке передач и в задней части двигателя и снять глушитель.

Теперь нам нужно отвернуть гайки крепления кронштейна поперечины подвески подушек крепления двигателя. Отвернуть болт, который крепит правый кронштейн к двигателю и две гайки, которые крепят передний мост. Мост при этом желательно поддерживать.

Теперь, когда мост ВАЗ Нива 2121 снят его нужно закрепить за стенде. Теперь нам нужно снять крышку и вынуть шарнир, так же важно не сорвать уплотнительную прокладку. У картера моста нужна снять штампованную крышку и еще одну прокладку. Все, перед нами открылись шестерни редуктора, и мы его можем вынимать. При этом не стоит снимать нижнюю крышку картера, потому что может вытечь масло и облить вас. Вынимать шестерни также нужно аккуратно, так как они весят немало.

Передний мост — chevrolet niva

Рис. 5.10. Передний мост: 1 – грязеотражатель; 2 – нижняя крышка картера редуктора; 3 – подшипники ведущей шестерни; 4 – корпус дифференциала; 5 – пробка сливного отверстия; 6 – пробка заливного и контрольного отверстия; 7 – подшипник корпуса внутреннего шарнира; 8 – сальник; 9 – корпус внутреннего шарнира привода колес; 10 – пружинная шайба; 11 – стопорное кольцо;

12 – крышка подшипника; 13 – регулировочная гайка; 14 – подшипник коробки дифференциала;

15 – крышка подшипника; 16 – болт крепления крышки; 17 – опорная шайба; 18 – сателлит; 19 – шестерня полуосей; 20 – картер редуктора; 21 – сапун; 22 – крышка подшипника внутреннего шарнира;

23 – ось сателлитов; 24 – регулировочное кольцо; 25 – ведущая шестерня; 26 – распорная втулка

подшипников; 27 – сальник ведущей шестерни; 28 – фланец

Передний мост автомобиля Chevrolet Niva представляет собой главную передачу и дифференциал, установленные в одном картере. Дифференциал, шестерни главной передачи и подшипники редуктора переднего и заднего мостов одинаковы (см. «Задний мост»). Картер редуктора переднего моста литой, спереди и снизу закрыт крышками. Крышки картера уплотнены прокладками.

А еще интересно: Ремонт топливных баков — самые эффективные методы

Замена масла в редукторе переднего моста

Согласно сервисной книжке масло в редукторе переднего моста необходимо заменять через каждые 45 000 км пробега.

Вам потребуются: ключ «на 17», шестигранник «на 12», шприц для заливки трансмиссионного масла, емкость для отработанного масла.

ПОЛЕЗНЫЕ СОВЕТЫ
Эту операцию удобнее выполнять на смотровой канаве или на подъемнике.

Рекомендуется сливать масло сразу после поездки, пока передний мост не остыл и масло обладает хорошей текучестью.

1. Отверните сливную пробку и…2. …слейте масло в емкость.
3. Заверните сливную пробку.
4. Отверните заливную пробку.5. Залейте свежее масло при помощи шприца до уровня нижней кромки заливного отверстия.
6. Заверните заливную пробку.

Замена сальника ведущей шестерни редуктора переднего моста

Сальник заменяйте новым при обнаружении течи масла (см. «Проверка герметичности уплотнений заднего моста»).

Вам потребуются: ключи «на 13», «на 24», отвертка, динамометрический ключ, молоток.

ПРИМЕЧАНИЕ
Необходимость замены сальника определяется объемом утечки масла.

Перед проверкой объема утечки проверьте свободу перемещения крышки сапуна во всех направлениях, чтобы убедиться, что сапун (см. «Передний мост», «Особенности конструкции») не является причиной утечки масла.

Проверьте уровень масла в картере моста и доведите до нормы при необходимости. Не забудьте завернуть пробку маслоналивного отверстия.

Если вы работаете на смотровой канаве, вывесите задний мост и поставьте его на опоры.

Пустите двигатель, включите прямую (IV) передачу и при установившемся показании спидометра 90–100 км/ч дайте мосту поработать не менее 15 мин для прогрева масла (температура масла должна быть 80–90 °С).

При включенной прямой передаче и показании спидометра 100 км/ч определите количество вытекающего масла. Если за 15 мин вытекает более 5 капель масла, сальник подлежит замене.

1. Перед заменой сальника выключите передачу и заглушите двигатель.
2. Слейте масло из картера переднего моста (см. «Замена масла в редукторе переднего моста»). Не забудьте завернуть пробку маслосливного отверстия.
3. Отсоедините передний карданный вал от фланца ведущей шестерни редуктора переднего моста.
4. Выведите корпуса внутренних шарниров приводов передних колес из зацепления с шестернями полуосей редуктора переднего моста (см. «Снятие и установка приводов передних колес»).
5. Определите момент сопротивления вращению гайки фланца ведущей шестерни и замените сальник аналогично замене сальника ведущей шестерни заднего моста (см. «Замена сальника ведущей шестерни редуктора заднего моста»).
6. Установите снятые узлы и детали в порядке, обратном снятию.
7. Залейте масло в редуктор (см. «Замена масла в редукторе переднего моста»).

Замена подшипника и сальника корпуса внутреннего шарнира привода и кронштейна крепления переднего моста

Вам потребуются: молоток, бородок, съемник стопорных колец, герметик.

А еще интересно: Система охлаждения Нива Шевроле: схема, неисправности и их устранение | Нива Ремонт

1. Снимите привод переднего колеса (см. «Снятие и установка приводов передних колес»).
2. Снимите стопорное кольцо подшипника.
3. При помощи молотка и деревянной проставки сбейте и…4. …снимите корпус и подшипник с вала.
5. Используя молоток и бородок,…6. …снимите сальник.
7. Смажьте рабочую кромку сальника трансмиссионным маслом,…8. …а на наружную поверхность нанесите тонкий слой герметика.
9. При помощи молотка аккуратно запрессуйте сальник в корпус.
10. Установите детали в порядке, обратном снятию.

Снятие и установка редуктора переднего моста

Редуктор переднего моста снимают для замены или ремонта. Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя. Ремонт редуктора в гаражных условиях практически никогда не приводит к желаемому результату. Поэтому в случае необходимости ремонта редуктора воспользуйтесь услугами специализированной мастерской.

Вам потребуются: ключи «на 13», «на 17», «на 27», шестигранник «на 12», ключ для гаек колес, зубило, молоток, шприц для заливки трансмиссионного масла, емкость для отработанного масла.

Источник

Вам также понравится

Как поменять трос ручника на дэу матиз

admin 0

Из за чего может пропасть зарядка на ниве 2121

admin 0

Как залить отработку в пороги матиз

admin 0

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
