Замена подушки раздатки на ниве 21214
Lada 4×4 3D Adventure time ⌚ › Logbook › Установка виброгасителя и третьей опоры РК
После установки опор раздаточной коробки нового образца появились не понятные стуки, от которых вроде избавился, но они вылезли снова. Предположил, что из-за более «мягких» опор раздатка сильнее раскачивается и от этого идут удары в трансмиссии. Со старыми опорами такого не было.
Читая очередную запись в БЖ на драйве, увидел, что человек установил подрамник и отдает за символическую плату (500 руб.) траверсу с виброгасителем и третью опору РК. Для эксперимента приобрел, правда доставка вышла в те же 500 руб. Но в целом это в разы дешевле, чем покупать эти же запчасти новые в магазине. =)
Виброгаситель был немного погнут, точнее его крепление. Все выправил, собрал, траверсу установил. Проблем не возникло.
Третью опору так же поставил. Пришлось немного повозиться конечно. Пластиковый кожух тоннеля не снимал, правда водительское сидение снял для удобства работы. Отогнул кожух немного вверх и установил болты, а чтобы они не проворачивались сделал фиксирующую рамку.
После установки третье опоры раздатку не центровал, выставил по быстрому. Вибрация которая была ранее на 1800 об\мин сместилась примерно на 2200-2300 об\мин. Это ладно, надо по нормальному выставить раздатку.
Теперь кивать раздатка не должна, но, тем не менее, удары при переключении передач остались. И все отдает где то в районе правой ноги, под пяткой. Стал разбираться. Оказалось, что появился большой люфт фланца в задней крышке РК. Т.е. если рукой кардан вверх-вниз подергать, то слышен хороший стук. Если причина в этом, то как это стук передается в ноги. Не понимаю. В фланце передней крышки РК есть люфт, но не большой, стука нет. Но при этом там кардан относительно оси проворачивается на большой угол.
Неужели на более мягкий подушка раздатка сильнее «кивала» и подшипники подразбились. Напомню, что карданы стоят ШРУСовые и вроде как проблем нет.
В любом случае надо будет сменить подшипники в крышках раздатки, а лучше сменить крышки на новые с двухрядными подшипниками. Но пока на этот нет средств. В гараже лежит вторая раздатка, снятая с этой же машины, которая сильно шумела. Можно попробовать её перебрать, заменить крышки и подшипники. Сам этим ни разу не занимался, но думаю, что все по силам.
Езжу пока так. Если стараться более плавно отпускать сцепление и выбирать нужный момент, то никаких ударов нет.
Работу виброгасителя не проверил. Надо отцентровать раздатку, убрать вибрации от нее, а уж потом проверить машину на трассе.
Замена подушек раздатки нива 21214
Доброго времени суток дорогие читатели!
1)Не стал затягивать и ждать когда отвалится РК, шпильки лысые, везде по 2 гайки надо делать. На КПП уже так сделал, понравилось.
Предварительно разобрав салон и сняв сиденья, срезаем шпильки и высверливаем отверстия:
Одно отверстие, которое ближе к двигателю, попадает прям под крепление сиденья, там нарезаем резьбу и вкручиваем шпильку со стороны днища, толщину шпилек подбирайте сами. Шпильки я поставил М8
Доступ ко второму отверстию абсолютно свободен со стороны салона, поэтому поставил болт М10 и прихватил его сваркой.
Со всех сторон помазал мастикой:
2) Дошло дело до третий опоры и подушек 21214. Шпильки третий опоры сделал способом выше, саму опору и подушки 21214 установил без проблем, благо в комплекте идут длинные шпильки.
Залил в РК два тюбика присадки:
Установил все это, хорошо отцентрировал вместе с мастером по Нивам
И думал довольный теперь ездить буду, но не совсем.
— Третья опора раздаточной коробки вещь не однозначная, да рычаги болтать перестало, но вибрации она не убирает как многие ожидают. Я хотел избавиться от незначительных вибраций на нейтрали в районе 80-90, в итоге только увеличил их диапазон, стали 60-90. Ну а что больше всего не понравилось появился вой, вот когда едешь на третий 20-30кмч час и чуть чуть на педаль газа нажимаешь, у всех РК воет, вот этот вой стал ещё громче, это очень угнетало.
Впрочем, если у вас не музыкальный слух и машина мало используется в городе то опора будет очень полезна, рк очень стабильно сидит, никаких вибраций под нагрузкой. Но для себя я решил что не нужна она мне и решил снять.
Вот тут я был ещё больше удивлён, снял опору, а ручки то всё равно не так сильно болтаются как было раньше. Заслуга подушек 21214? Или просто РК лучше выставили? Не знаю что, но свою проблему я решил без третий опоры.
Если всё таки надумали ставить, в креплении нужно сделать овальные отверстия для того, что бы более точно выставит РК. И я бы посоветовал ещё раз подумать, а нужна ли она. Существует много отзывов что на обычный ниве раздатка своими колебаниями как раз гасит эти вибрации, если её удерживать то вибрации будет чувствовать водитель и все кто в салоне. Да и не сильно напрягала меня езда без неё, а сейчас с подушками 21214 и более точной центровкой ещё лучше стало.
Теперь готов продать третью опору, пробег 100км, но только КМВ или самовывоз.
Подробности в личку.
3)Впереди зима, ручник и хорошие тормоза должны быть, задние колодки ещё не разу не менялись мной, пора бы уже:
Запоминаем скорость автомобиля и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки
На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем двигатель
Устанавливаем число оборотов коленчатого вала, соответствующее скорости автомобиля, при которой возникали вибрации.
Если вибрация сохраняется, проверяем состояние и крепление опор силового агрегата.
Если вибраций не обнаружено, повторяем предыдущее испытание, включив прямую передачу в коробке передач.
Если на этот раз вибрация проявилась, неисправен промежуточный вал (ослабло крепление фланцев, заедание шарнира, трещины эластичной муфты и т.п.).
Если вибраций нет, разгоняем автомобиль чуть выше отмеченной скорости и переводим рычаги коробки передач и раздаточной коробки в нейтральное положение.
Причины вибрации в этом случае – дисбаланс межосевого дифференциала, переднего или заднего карданных валов, заедание их шарниров.
Также проверяем крепление раздаточной коробки к кузову: состояние резинометаллических опор (разрывы и отслоения резины недопустимы), затяжку гаек, отсутствие усталостных трещин на кузове.
Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов).
Устанавливаем раздаточную коробку на автомобиль, не затягивая до конца гайки крепления кронштейнов ее подвески.
Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу).
Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку вперед (на величину зазора между фланцами).
Окончательно затягиваем гайки крепления опор раздаточной коробки.
Методика определения причин вибрации раздаточной коробки и пола кузова в зоне передних сидений
Прежде всего, отметьте, при какой скорости возникает вибрация раздаточной коробки, затем приступайте к определению причин вибрации.
Испытание 1
Установите рычаги раздаточной коробки и коробки передач в нейтральное положение и заведите двигатель.
Установите частоту вращения коленчатого вала двигателя, равную скорости движения автомобиля, при которой наступала вибрация.
Если на стоящем автомобиле вибрация сохраняется, то следует проверить крепление и состояние опор двигателя, так как они являются причиной вибрации.
Испытание 2
Если при испытании № 1 вибрация не обнаружена, то установите рычаги раздаточной коробки в нейтральное положение, заведите двигатель, включите в коробке передач прямую передачу и установите частоту вращения коленчатого вала двигателя, соответствующую скорости движения автомобиля, при которой наступала вибрация раздаточной коробки.
Если на стоящем автомобиле, при такой частоте вращения коленчатого вала, вибрация наблюдается, то ее причиной является неисправность промежуточного карданного вала (дисбаланс, изгиб болтов крепления или фланца эластичной муфты, заедание в карданном шарнире).
Испытание 3
Если при испытаниях 1 и 2 вибрация не обнаружена, переходите к испытанию 3.
Разгоните автомобиль до скорости, при которой наступает вибрация, и установите рычаги раздаточной коробки и коробки передач в нейтральное положение.
Если вибрация сохраняется, то ее причиной является неисправность переднего или заднего карданных валов‚ дисбаланс, заедание карданных шарниров или дисбаланс межосевого дифференциала.
Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов).
Устанавливаем раздаточную коробку на автомобиль, не затягивая до конца гайки крепления кронштейнов ее подвески.
Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу).
Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку вперед (на величину зазора между фланцами).
Окончательно затягиваем гайки крепления опор раздаточной коробки.
При замене раздаточной коробки или смене четырехступенчатой коробки передач на пятиступенчатую и наоборот, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 3 (рис. 1).
От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.
Раздаточная коробка «Нива» предназначена для распределения тяговых усилий между мостами, и работает по принципу 2-ступенчатой коробки передач.
Устройство раздаточной коробки ВАЗ Нива
Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.
Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:
Раздаточная коробка Нива 21213
Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:
21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:
При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):
По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.
Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.
Раздаточная коробка Нива 21214
На автомобилях «Нива» (за исключением Chevrolet Niva) применяется два основных типа раздаточных коробок:
Между собой раздатки имеет практически одинаковую конструкцию – на РК 21214 дополнительно имеется привод датчика скорости.
Раздаточная коробка Нива Шевроле
Раздатка автомобиля ВАЗ 2123 принципиально имеет такое же устройство, что и узел 21213/21214, но у «Шеви Нивы»:
Неисправности раздаточных коробок ВАЗ
Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:
Вибрация
Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах. Но прежде чем начать регулировку положения раздатки, следует проверить состояние других деталей ходовой части – возникать вибрация может и по другим причинам:
Вибрация при трогании с места на Ниве также может происходить по следующим причинам:
Центровка раздаточной коробки
Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:
Раздатка сама центруется по местам, остается только затянуть крепления опор.
Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:
Устранение вибрации с помощью дополнительных крепежей
Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:
Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.
Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:
Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.
Снятие раздатки Нива
Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:
Замена подушек раздатки нива
Схема установки раздаточной коробки
1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (центрирующие шайбы подушек передней подвески двигателя должны входить в соответствующие отверстия боковых кронштейнов) и плотном прилегании опор раздаточной коробки к днищу кузова. При необходимости отрихтуйте поверхность кузова под опорами.
2. Установите раздаточную коробку на автомобиль, не затягивая полностью болты 4 и 5 крепления кронштейнов подвески раздаточной коробки (см. рис. Схема установки раздаточной коробки).
3. Перемещая раздаточную коробку вдоль и поперек, а также в вертикальном направлении, найдите такое положение, при котором фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи будут на одном уровне, параллельны и зазор между ними минимальный. Валы раздаточной коробки при этом должны быть расположены параллельно днищу кузова.
4. Установив ранее снятые регулировочные прокладки под кронштейны подвески (опоры), затяните полностью гайки крепления кронштейнов подвески раздаточной коробки.
5. Присоедините к валам раздаточной коробки передний и задний карданные валы; присоедините гибкий вал к приводу спидометра, а провода к датчику контрольной лампы блокировки дифференциала.
6. При замене раздаточной коробки, а также при «осадке» задней подвески двигателя, вызвавшей вибрацию раздаточной коробки, необходимо подобрать и установить новую толщину прокладок 5 (см. рис. из п.8).
Порядок подбора регулировочных прокладок
1. Убедитесь в правильной установке подушек подвески двигателя в кронштейнах (см. подраздел 2.2).
2. Разъедините фланцы ведущего вала раздаточной коробки и промежуточного вала карданной передачи.
3. Ослабьте гайки крепления опор раздаточной коробки к кузову, уберите регулировочные прокладки и, перемещая раздаточную коробку вдоль и поперек кузова, а также в вертикальном направлении, найдите такое ее положение, при котором разъединенные фланцы будут на одном уровне, параллельны и зазор между ними минимальный, а валы раздаточной коробки расположены параллельно днищу кузова.
4. Образовавшийся зазор между полом кузова и опорами заполните необходимым количеством прокладок.
5. Совместите центрирующие пояски фланцев, не создавая натяга в опорах раздаточной коробки и двигателя и, удерживая раздаточную коробку в этом положении, заверните ранее ослабленные гайки крепления опор раздаточной коробки.
6. Вставьте и закрепите болты крепления фланцев раздаточной коробки и промежуточного вала; если болты проходят свободно в отверстия фланцев, то центровка проведена правильно, в противном случае операции по совмещению фланцев повторите.
Ничего необычного, просто заменил уставшие подушки раздатки. Пару месяцев они ждали своего часа и вот он настал) В последнее время вибрации на рычаге раздатки были уже гораздо больше обычного. Как показала замена, оно, еще и кардан задний махнул на новый, потому как нижняя крестовина подустала и начала понемногу люфтить. Как оказалось, с крестовины потерялась пресс-масленка или тавотница, со всеми вытекающими, смазкой и грязью. Переберу на досуге)
По самой замене подушек все просто, главное почистить гайки и шпильки, и вэдешкой заранее смочить, или керосином, уксусом, а общем кому какая приправа по вкусу) подождать немного и можно крутить. Снимаем по одной стороне подушку и траверсу раздатки, заменяем на новые подушки, ставим назад. Потом с другой стороны.
Да, затягивал гайки окончательно после небольшой «центровки» на пятой передаче с вывешенными задними колесами, на старых нивах так делали вроде)
Также переделал сайлент в аморте переднем, что ставил в предыдущей записи снял, разболтались в ухе, запрессовал верхний с классики, сточив ребра, а внутрь загнал обточенную втулку со снятого шнивского аморт сайлента. Теперь не болтается, слева, справа не успел)
В процессе «изобрел» метод обточки втулки
По итогу снизилась вибрация на рычаге раздатки относительно прежнего уровня.
Москвич Святогор Raptor 2.0i F3R › Бортжурнал › Итак, подушки КПП от раздатки нивы!
Полиэдр умер, да здравствет БРТ (подушки раздатки нивы).
По уже знакомым стукам при резких переключениях стало понятно что не так давно поставленные подушки умерли быстрой смертью. А значит надо выбирать…
Вариантов основных три:
1) Подушки раздатки от шевика. Либо с подгибанием, либо с переходными пластинами.
2) Подушки раздатки от обычной нивы.
3) Подушки от двигателя нексии.
Первый даже не рассматривал. так как получатся жесче, а я не хочу. Да и либо колхозить, либо пластины делать… Геморно.
Третий вариант мб и ничего, но пока я знаю только одного человека, отзывов маловато, что с итоговой высотой — тоже не ясно.
Можно еще заказать полиуретановые родные, но дорого (очень) и все равно жестковато.
Остаются подушки раздатки от обычной нивы. В чем плюсы:
— остается родная высота, колебаний по высоте минимум.
— замкнутый корпус, сайлент должен служить ну оочень долго.
— мягкость резины. Не смотря на надежность конструкции, гасит все никак не хуже родных. А по итогам, считаю что даже лучше.
— тот же сайлен используется у тюненных подушек на наш мось от фирмы ABTechnic (см фото тут)
— минимум переделок (по фкату получилось чуть больше чем рассчитывал)
Итого погнали. Вот краткий список того что нам понадобится.

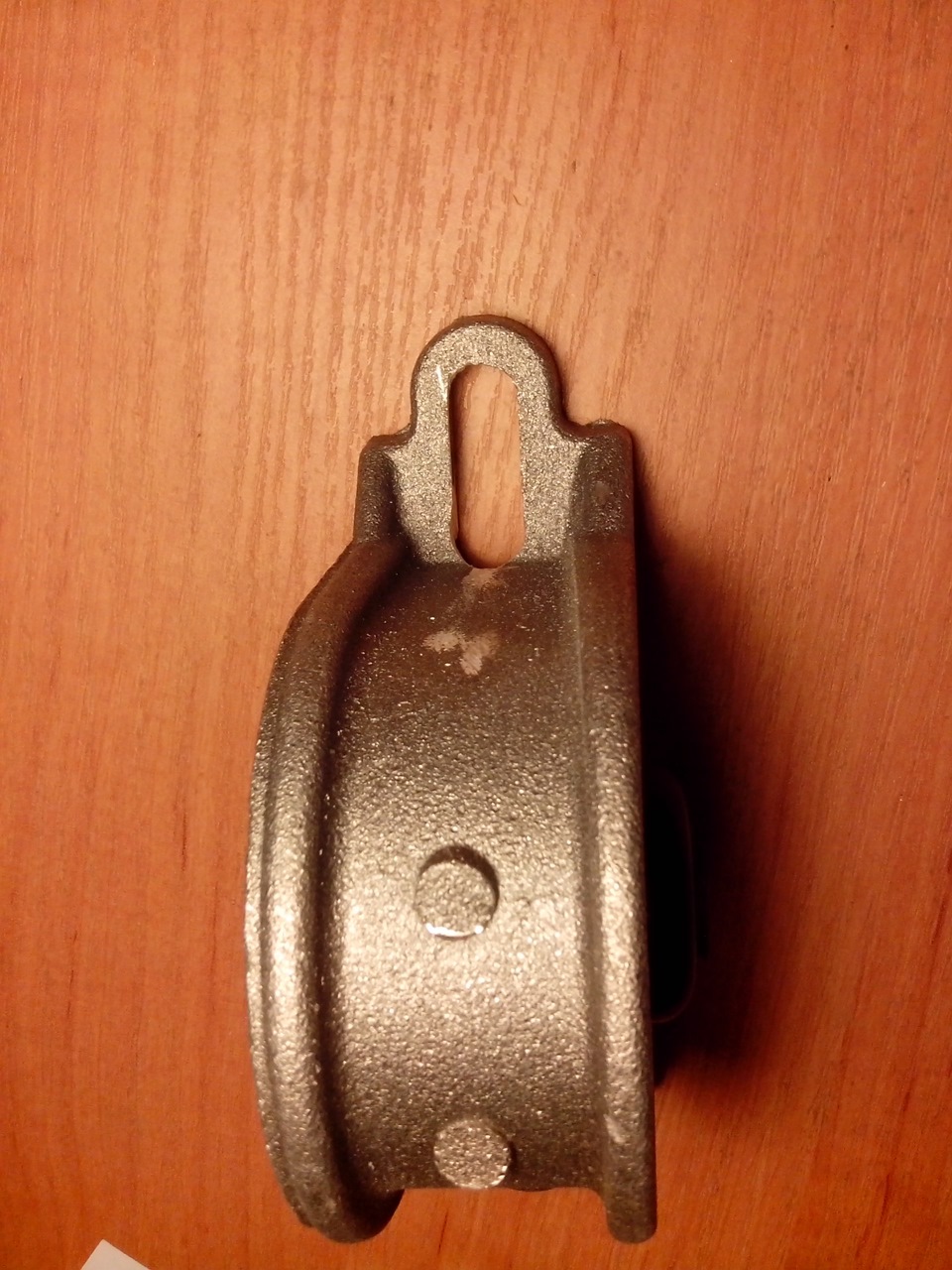

1) Подушка раздатки нивы. Полное название «Кронштейн раздаточной коробки 21210 с о (прим. автора — старого образца), 21210-1201010-02″ — 2шт x 550руб = 1100 рублей
2) Болт М10*75*1,25 1-0059713-21 (артикул моего, ваш может быть и другим) — 2шт х 12руб = 24 рубля
3) Гайка с тефлоном М10*1,25 1-0025745-11 2шт х 6 руб = 12 рублей
4) 4 шайбы 8х24, немного доработать, об этом позже.
5) Сверло D10, или даже лучше шарошка 10мм.
6) Дрель. Желательно маленькая, при установке удалось подлезть именно такой, Bosh-вской. Та что на фоте использовалось дома для доработки подушек.
7) Набор ключей/головок. Обязательно с карданчиком и/или шарниром.
8) Сверло 9мм и/или круглый напильник (тоже для доработки подушек)

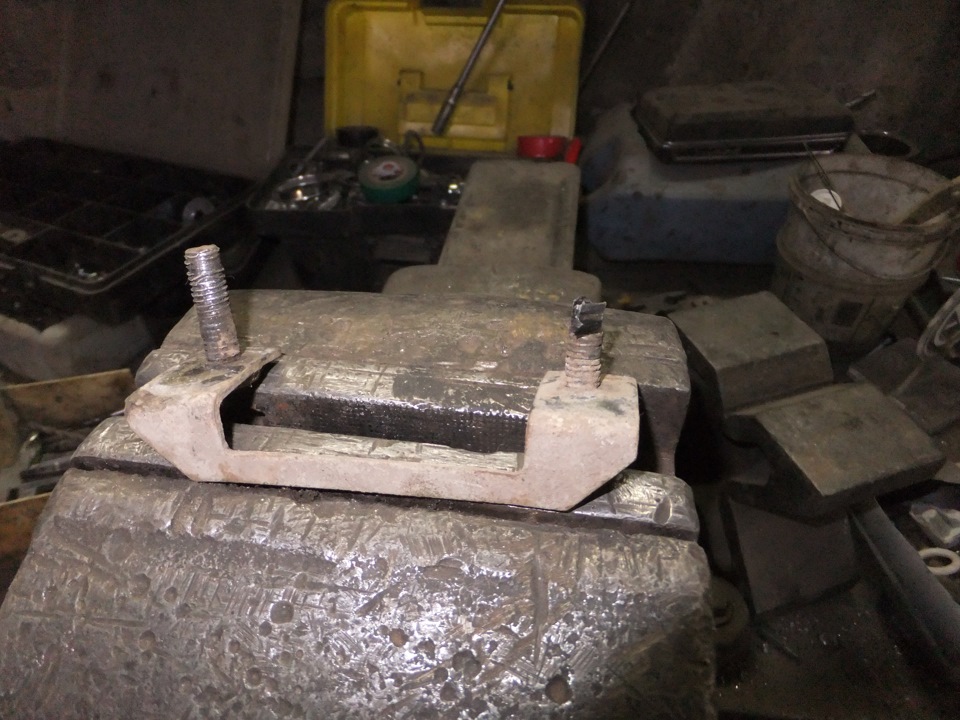

Но для начала покажу, что же стало с родными подушками.
Ну а теперь рассказываю о необходимых доработках. Цифрами и фотками с линейкой не буду грузить (хотя они есть), сделаем проще.

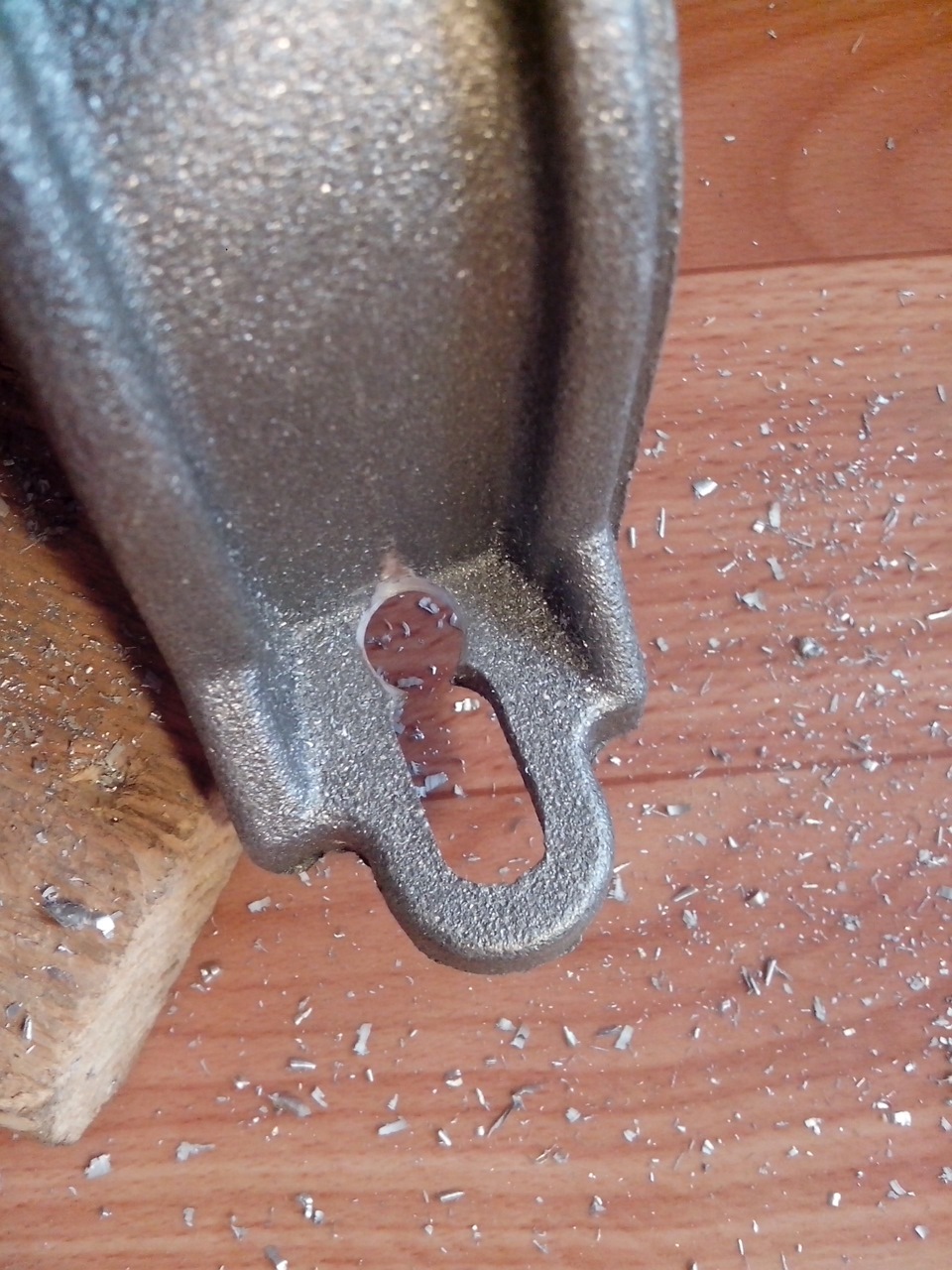

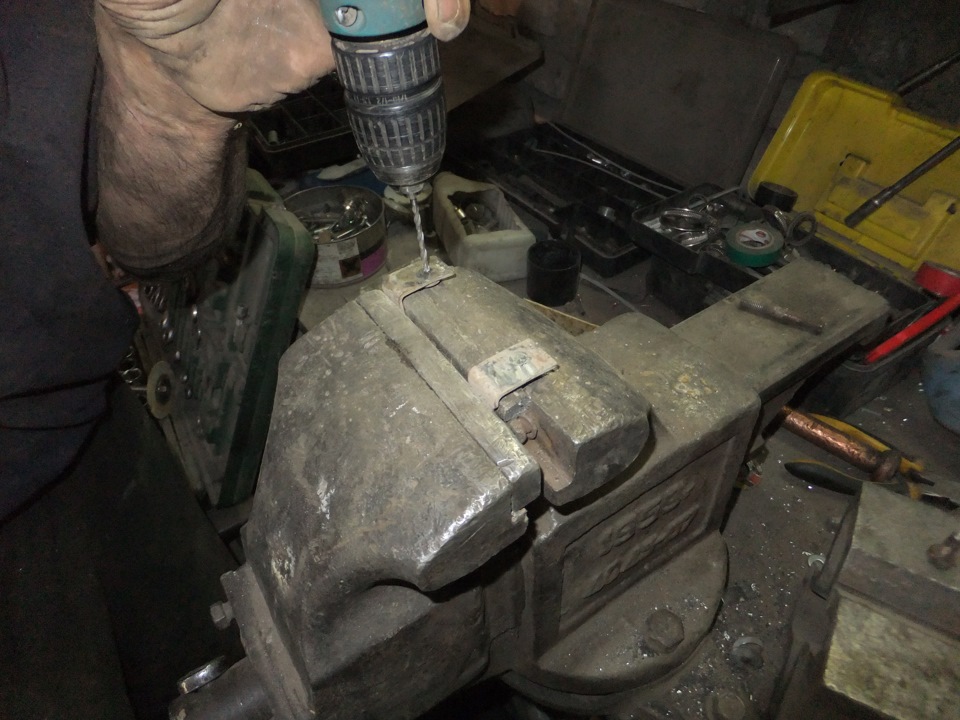

На краю уха керним по центру точку и засверливаемся сверлом 9мм насквозь.
Сглаживаем края круглым напильником. Я еще и дремелем поработал, хотя и напильника хватит. Метал мягкий, пилится ваще на раз. По сути можно вообще все напильником без сверления сделать.
Получаем такую вот красоту:

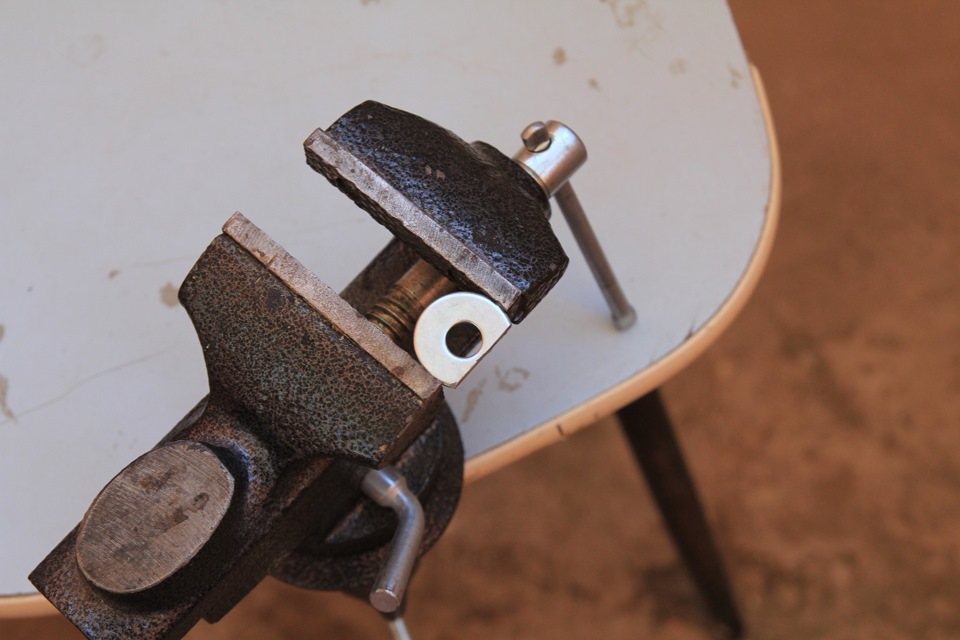

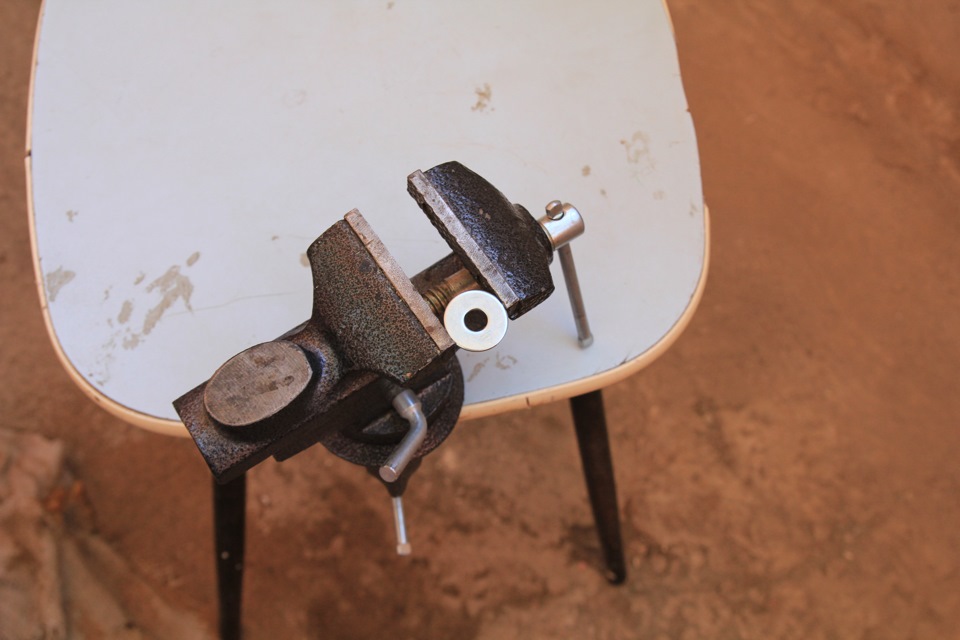

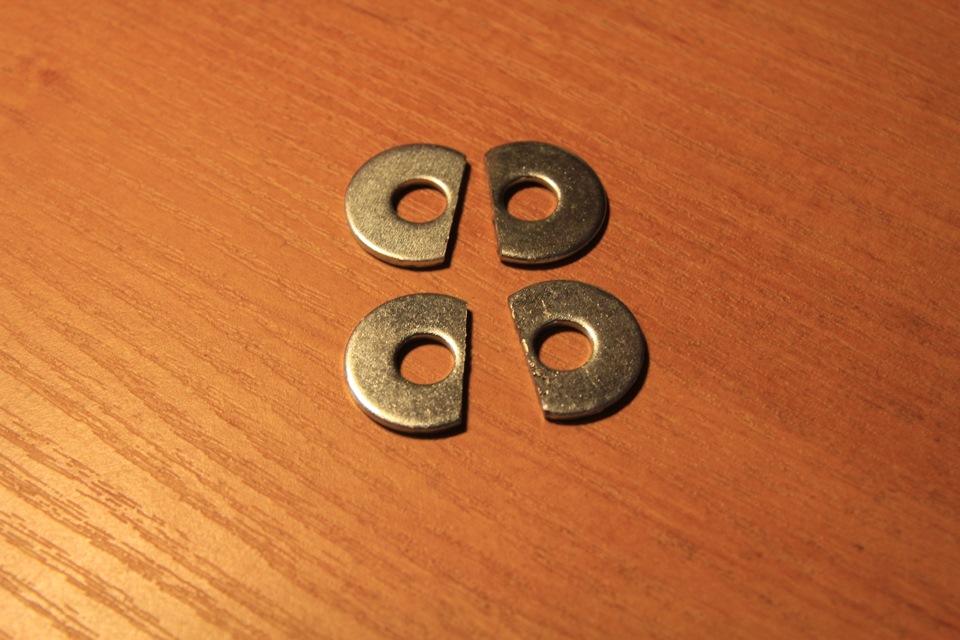

Теперь готовим шайбы. Их надо укоротить с одной из сторон (сторону на Ваш выбор).
И болгаркой или дремелем отпиливаем так, чтобы осталось пару мм до отверстия.
Повторяем несколько раз, и получаем четыре эксклюзивных шайбы.

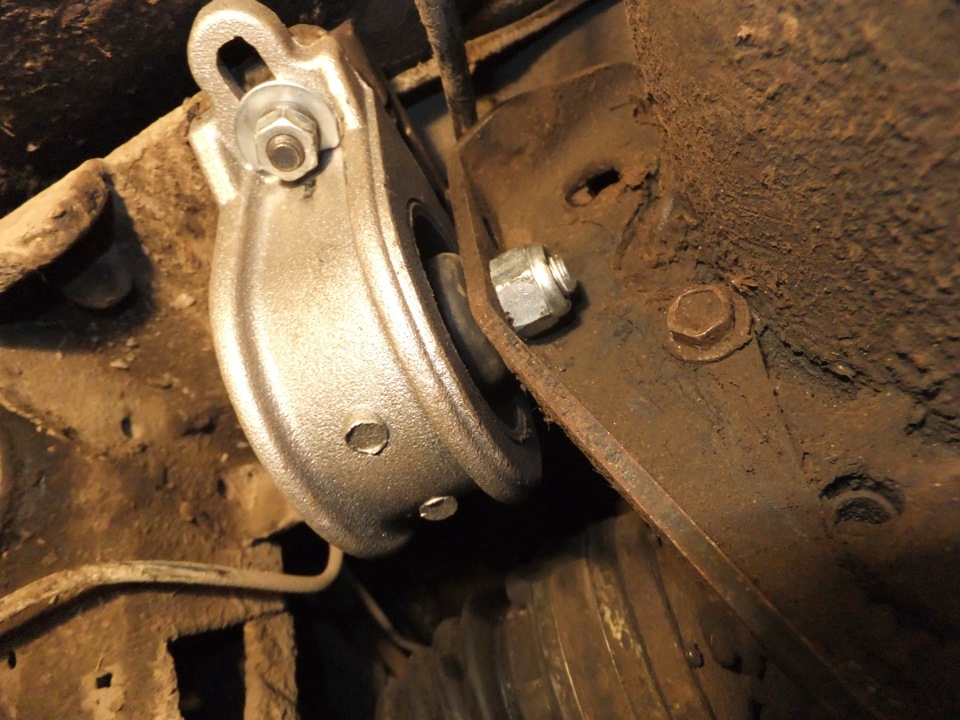

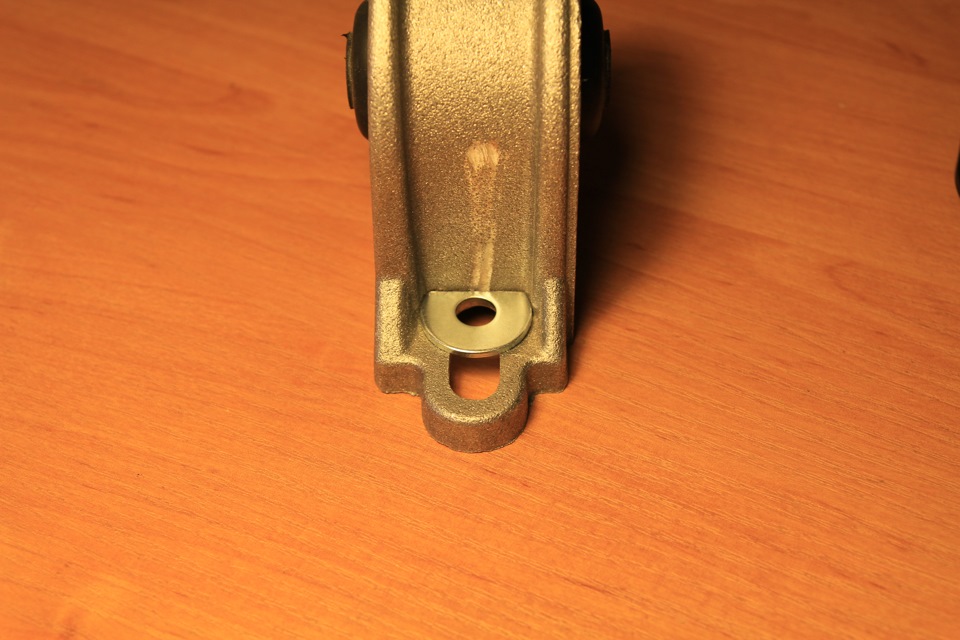

Ну а так это будет выглядеть при креплении подушки.
На этом подготовка окончена, можно ехать и ставить.
Изначально за замену цена была 500руб. Это если все без эксцессов. Но куда же без них…
Одна подушка снялась нормально.
А вот с другой (как раз что под трубой) пошли проблемы. На прошлой замени сервисмены свернули на шпильке резьбу. Просто законтрили второй гайкой, чтобы не париться. На второй фотке ее видно… В итоге, чтобы снять подушку было принято решении резать шпильку. Благо заменить ее потом не сложно, все на отдельном кронштейне. А чтобы до нее добраться, пришлось так же разрезать поперек саму подушку. Ну да ладно, ломать — не строить. Готово.
Срезали заподлицо, да высверлили до диаметра 8мм.
Взяли два каленых болта, длина с/без шляпки 37/32мм. Вставили в отверстия да заварили (достаточно просто прихватить, но дело мастера). При этом шляпки шпилек даже не стачивали.

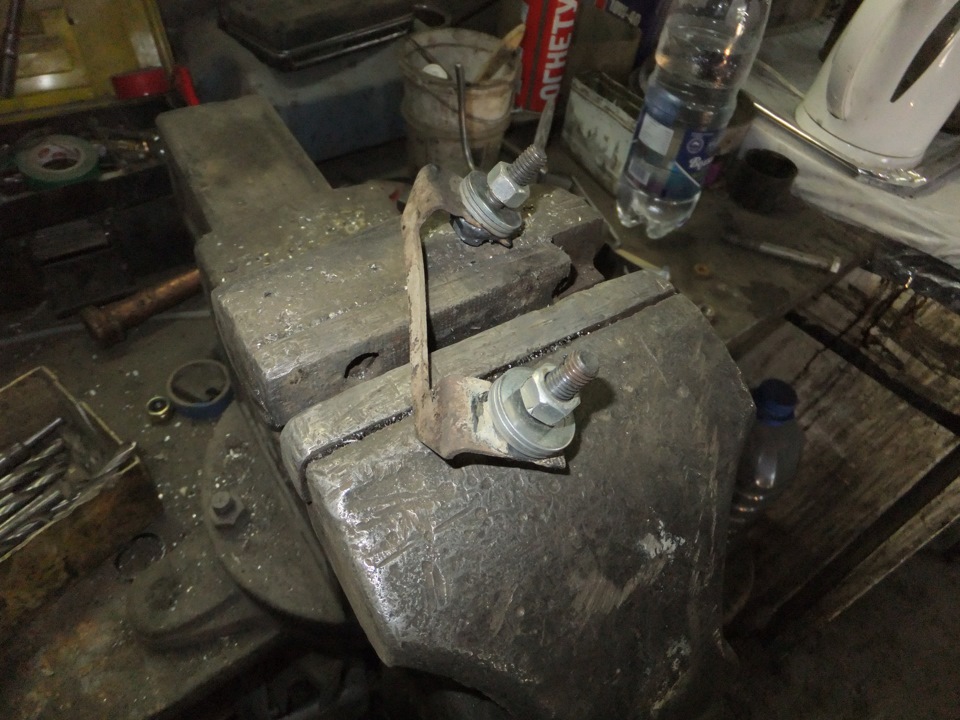

Чтобы соблюсти соосность при сваривании, сделали бутер из шайб и притянули гайкой.
Все, дальше ставим. На другой стороне в итоге сделали так же, так как, почему то, длина шпилек оказалась маловата… Неудобно ставить подушку что под выхлопом, карданчик еле пролазил.
Расточили нижнее отверстие в кронштейне КПП до диаметра резьбовой части болта. Удалось просто подлезть маленькой дрелью с шарошкой 10мм. Разве что для этого мастер укоротил ось шарошки болгаркой вдвое))
Сделали конус на болте, чтобы легче было попадать. Начали с правой, где сложнее всего (неудобно). Закрепили подушку, потом двигая ломом и домкратом КПП, попали в кронштейн.
Делая левую, уже сначала закрепил ее на кронштейн КПП. Но все уже встало легко, правая то держит.
Не считая шпилек, все прошло штатно. За них еще 200руб заплатил, ну и 100руб накинул за качественный подход к работе. Понравилось мне как все делает мастер.
Ну и как положено, впечатления. Стало мягче. И тише. Намного.
На обротах 5к+ я теперь не могу понять по звуку когда отсечка. Потому что стало реально тише. Оказывается именно через подушки передавалось куча всего на кузов. Теперь придется опять чинить тахометр))) На кочках теперь нет громыхания. Тоже сильно удивлен. Я и не думал что проблема здесь.
