Замена регулятора холостого хода на ниве 21214
Замена регулятора холостого хода на ниве 21214
Снятие дроссельного узла
Дроссельный узел снимаем для замены регулятора холостого хода или прокладки дроссельного узла. Отсоединяем «минусовой» провод» от аккумуляторной батареи.
Частично сливаем охлаждающую жидкость.
Крестообразной отверткой ослабляем хомут крепления воздушного шланга к дроссельному узлу.
Отсоединяем воздушный шланг.
Ослабляем хомут и снимаем шланг вентиляции картера со штуцера дроссельного узла.
Пассатижами ослабляем хомуты.
Снимаем со штуцеров дроссельного узла шланги подвода и отвода охлаждающей жидкости.
Ослабив хомут, снимаем со штуцера шланг адсорбера.
Отсоединяем разъемы датчика положения дроссельной заслонки и регулятора холостого хода.
Отсоединяем от шкива привода заслонки трос.
Головкой «на 13» с удлинителем отворачиваем две гайки крепления дроссельного узла к ресиверу.
Снимаем дроссельный узел
Соединение уплотнено прокладкой
Воздушный поток в ресивере организует пластиковая втулка.
Лыска на втулке должна быть обращена к плоской поверхности ресивера
Устанавливаем дроссельный узел в обратной последовательности.
Момент затяжки гаек – 15–20 Нм. Доливаем охлаждающую жидкость.
Снятие регулятора холостого хода
Снимаем дроссельный узел.
Крестообразной отверткой отворачиваем два винта крепления регулятора к дроссельному узлу.

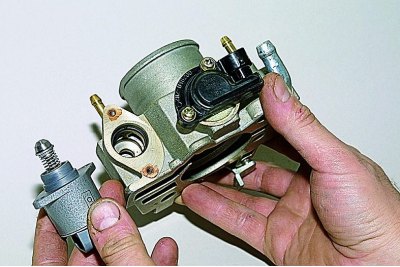

Снимаем регулятор холостого хода.

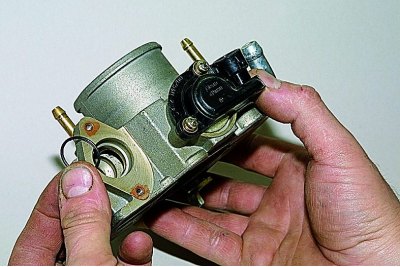

Соединение уплотнено резиновым кольцом.
Устанавливаем регулятор холостого хода в обратной последовательности.

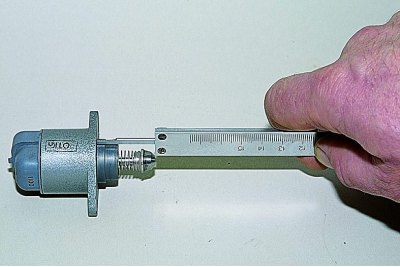

У нового регулятора штангенциркулем проверяем расстояние между концом иглы клапана и монтажным фланцем: оно должно быть не более 23 мм.
Это необходимо для того, чтобы не повредить регулятор при монтаже — игла регулятора не должна упираться в седло дроссельного узла.
Перед установкой регулятора очищаем в дроссельном узле седло клапана, воздушный канал и поверхность под уплотнительное кольцо регулятора.
Смазываем уплотнительное кольцо регулятора моторным маслом. Момент затяжки винтов крепления регулятора 3–4 Нм.
Замена рхх нива 21214
Регулятор холостого хода можно снять только после демонтажа дроссельного узла.
Крестообразной отверткой отворачиваем два винта крепления регулятора к дроссельному узлу.
Снимаем регулятор холостого хода.
Соединение уплотнено резиновым кольцом.
Устанавливаем регулятор холостого хода в обратной последовательности.
У нового регулятора штангенциркулем проверяем расстояние между концом иглы клапана и монтажным фланцем: оно должно быть не более 23 мм.
Это необходимо для того, чтобы не повредить регулятор при монтаже — игла регулятора не должна упираться в седло дроссельного узла.
Перед установкой регулятора очищаем в дроссельном узле седло клапана, воздушный канал и поверхность под уплотнительное кольцо регулятора.
Смазываем уплотнительное кольцо регулятора моторным маслом. Момент затяжки винтов крепления регулятора 3–4 Н·м.
Как выполняется замена датчика холостого хода на ВАЗ 21214 (Нива)
Регулятор, датчик холостого хода Нива-21214 инжектор отвечает за холодный пуск двигателя и его работу на малых оборотах при выключенной передаче. Раньше на карбюраторах эти функции выполняли 2 узла: воздушная заслонка с мембраной холодного запуска и электрический клапан с жиклером холостого хода.
В какой-то степени диагностировать неисправности было проще, чем после появления электронной системы управления подачей горючего. Тем не менее в ней при желании тоже можно разобраться, чтобы обнаруживать неполадки регулятора и самостоятельно их устранять.
Расположение элемента и принцип работы
В действительности термин «датчик» не слишком подходит к названию данного элемента, поскольку он не измеряет никаких параметров. Правильнее называть устройство регулятор холостого хода ВАЗ-21214. Это небольшой блок со встроенным внутри шаговым двигателем, к которому присоединен выдвигающийся шток. На конце штока установлен подпружиненный клапан в виде конуса, чья задача — перекрывать сечение канала, где движется воздух.
Как и в карбюраторах, работу двигателя с инжектором на холостом ходу обеспечивает отдельная система, где главную роль играет регулятор, управляемый контроллером. В блоке управления подачей воздуха устроен специальный канал, идущий в обход дроссельной заслонки. То есть силовой агрегат Нивы работает на холостом ходу при полностью закрытой заслонке, при этом воздух поступает в инжектор через байпас. Здесь и стоит датчик холостого хода ВАЗ-21214, его задача — увеличивать или уменьшать проходящий через байпас воздушный поток по команде контроллера. Для пуска холодного двигателя всегда необходимо подавать в цилиндры обогащенную смесь, а по мере прогрева постепенно обеднять ее до нормы. Раньше вопрос решался перекрыванием первичной камеры с помощью заслонки, отчего в коллекторе возникало разрежение и мотор втягивал большее количество горючего.
Сейчас топливо подается в цилиндры методом впрыскивания, поэтому при запуске двигателя алгоритм работы топливной системы другой, хотя принцип используется тот же:
Вот почему так важно не трогать педаль акселератора во время пуска и прогрева силового агрегата.
Открывая дроссельную заслонку на холодном двигателе, вы сбиваете с толку контроллер, который тут же стремится уменьшить поток воздуха в коллектор, закрывая посредством регулятора канал холостого хода. Мотор работает нестабильно, пока вы не отпустите педаль.
Дополнительная функция регулятора
Дополнительная функция рассматриваемого устройства заключается в перекрывании воздушного потока в режиме принудительного холостого хода. Этот режим активируется при соблюдении 3 условий:
В таких условиях подавать топливовоздушную смесь в цилиндры нецелесообразно, поскольку машина движется по инерции. Так горючее будет расходоваться впустую. Поэтому, ориентируясь по датчикам заслонки и скорости, контроллер прекращает подачу топлива и воздуха, отдавая соответствующие команды форсункам и регулятору холостого хода. Когда обороты падают ниже отметки 1800 об./мин либо водитель нажимает на педаль газа, подача горючей смеси возобновляется. Если же автомобилист переключает КПП в нейтральное положение, то регулятор открывает канал, и в работу включается только холостой ход.
Замена элемента
Признаки выхода из строя элемента холостого хода очень похожи на поломку датчика положения дроссельной заслонки, только при этом на панели приборов не вспыхивает табло «Check engine». Машина плохо заводится в холодном состоянии, нестабильно работает на холостом ходу и может заглохнуть при движении накатом. Регулятор ремонту не поддается, его нужно только менять.
Замена элемента производится в таком порядке:
После замены нужно установить узел дроссельной заслонки обратно, подключить патрубки и запустить двигатель для проверки.
Замена регулятора холостого хода наНива Шевроле: признаки
Во время работы двигателя на холостом ходу, подача воздуха в мотор осуществляется при помощи регулятора холостого хода. Это устройство представляет собой двухполюсный шаговый электрический двигатель, с соединением из конусного клапана. И когда ЭБУ подаёт сигнал на регулятор, он перемещает клапан, ограничивая проход воздуха через канал.
Обратите внимание, что это устройство неразборное, и когда оно выходит из строя подлежит полной замене, также стоит отметить, что его демонтаж необходимо производить только после осмотра и снятия всего дроссельного узла.
Пошаговый порядок демонтажа регулятора холостого хода на Нива Шевроле
Для того, чтобы демонтировать регулятор холостого хода, вам потребуются некоторые инструменты, такие как головка на «13», крестообразную отвёртку и плоскогубцы.
Демонтаж дроссельного узла вместе с РХХ.
Демонтировать заслонку несложно, достаточно лишь открутить несколько гаек.
Все болты указаны стрелками.
Когда два винта выкручены, и устройство ничего не держит, можно доставать его с посадочного места, и вместе с ним достаём резиновое уплотнительное кольцо. Обратите внимание, что если кольца не будет на корпусе РХХ, оно может остаться в «колодце» заслонки.
Можно увидеть, что уплотнительное кольцо осталось в колодце.
Аккуратно демонтируем и его.
Несмотря на то, что РХХ не является ремонтопригодным устройством, его можно попытаться очистить при помощи очистителя карбюратора, если на нём нет механических повреждений. Несмотря на то, что подобные манипуляции не способны полностью исправить положение, они обеспечат должную работу и позволят добраться до ближайшего магазина автозапчастей.
Проверка работы РХХ
Сравнение трёх регуляторов холостого хода
Перед тем как приступить к установке нового регулятора, воспользуйтесь штангенциркулем и замеряйте расстояние между опорной поверхностью и концом иглы клапана. Измеренное расстояние должно быть не более 23-х миллиметров.
Эти значения необходимо соблюдать для того, чтобы не повредить регулятор во время монтажа и, чтобы она не упиралась в корпус дроссельной заслонки.
Именно об этом расстоянии шла речь выше.
Чтобы не совершить ошибку во время покупки устройства, рекомендуется измерять это расстояние прямо в магазине.
Пошаговый порядок установки
Далее, закручиваем фиксирующие болты, и производим установку в порядке обратном снятию.
Признаки неисправности регулятора холостого хода на Нива Шевроле
Регулятор холостого хода Шевроле Нива: неисправности, принцип работы, замена
Регулятор холостого хода Шевроле Нива отвечает за функционирование мотора при отключенной передаче и небольших оборотах. Во время работы двигателя на холостых оборотах блок контролирует подачу воздуха. Заслонкой служит конусная игла, которая двигается при помощи маленького шагового электродвигателя с присоединенным клапаном. Электронный блок подает сигнал на двигатель, затем перемещается клапан, меняя сечение воздушного канала. Во время работы двигателя в режиме холостого хода для нормальной работы в него должно поступать определенное количество воздуха.
Где расположен этот регулятор? Если смотреть на капот машины спереди, то можно увидеть, что этот регулятор находится слева вверху от двигателя. К нему подходит резиновая гофра (воздуховод) и куча трубок.
Главная задача регулятора холостого хода – увеличить или уменьшить воздушный поток, который проходит через байпас. Дополнительная функция данного устройства – перекрывать воздух в принудительном режиме холостого хода. Это сделать можно при следующих условиях:
Чтобы проверить данный прибор, необходимо взять тестер и выполнить такие действия:
Как определить, что поврежден датчик холостого хода? Признаки неработоспособности схожи с признаками поломки датчика дроссельной заслонки. В данной ситуации на приборной панели не горит лампочка, это отличие поломки.
Холодный двигатель с трудом заводится, нестабильно работает, иногда глохнет при движении накатом. РХХ ремонту не подлежит, необходима его замена.
Шевроле Нива: как поменять регулятор холостого хода
Читайте также: Почему не заводится Нива Шевроле и причины
Есть определенная последовательность действий при замене:
Иногда причиной поломки регулятора является загрязнение. В этом случае нужно почистить его. Очистка проводится специальной жидкостью для карбюратора, которая продается в баллончиках с распылителем. На снятом датчике протрите контакты электрического разъема с помощью ватной палочки, которую нужно перед этим смочить в очистителе.
Регулятор оборотов холостого хода на автомобиле Ваз 2121 и Нива 2131 установлен на дроссельном узле, его снимают для замены, так как ремонту он не поддается. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
