Как снять стартер на дэу нексия

Как снять стартер на Дэу Нексия: 8 и 16 клапанов, видео

В зависимости от типа двигателя и года выпуска, на автомобиль Дэу Нексия устанавливали разные элементы электрооборудования. Сегодня разберёмся в тонкостях стартера разных лет выпуска и его демонтаже. Различия довольно существенные, хотя и выглядят стартеры почти однотипно. Тем не менее при замене или ремонте узла эти мелочи необходимо учитывать.

Стартер на Дэу Нексия

Аналог, выпускаемый фирмой «Старт ВОЛЬТ».

8 клапанов

На 8-клапанные моторы ранних лет выпуска устанавливали стартеры без планетарного редуктора, а следовательно, меньшей мощности. При хороших погодных условиях разница в работе между двумя стартерами практически не ощущалась, но стоило ударить морозам, как старые стартеры для восьмиклапанников едва справлялись со своей работой. Их мощность (к примеру, Delta autotechnik A17120) составляла от 0,7 до 0,9 кВт.

16 клапанов

Это сказалось как на крутящем моменте электромотора, так и на его способностях запускать более объёмный двигатель даже в холодную погоду. К примеру, стартеры EAI 11510 уже выдавали 1,4 кВт. Также в продаже можно найти 1,2 кВт-ные узлы с планетарным редуктором фирмы Achim с каталожным номером 96469963 производства Кореи.

В чем разница?

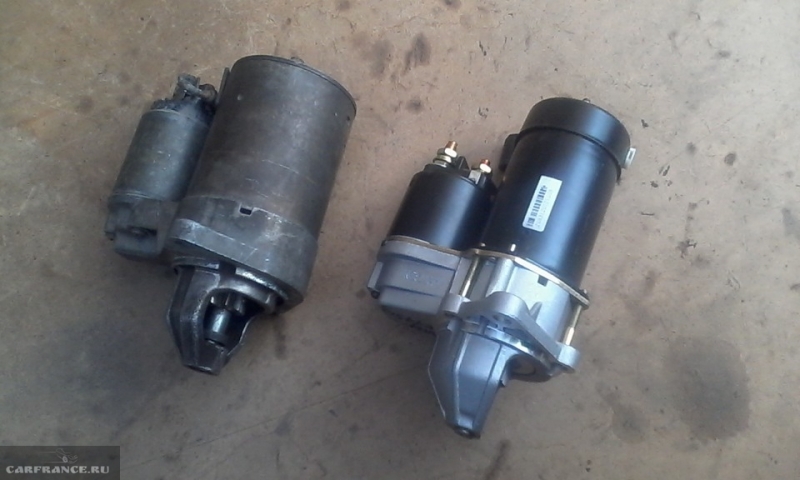

Слева – старый стартер без редуктора, справа – новый стартер с планетарным редуктором.Визуально от стартеров для 1,5-литрового восьмиклапанного мотора они отличаются наличием шпилек крепления планетарного редуктора. В остальном же процесс демонтажа старого и нового стартеров не отличается, в чем мы сейчас убедимся.

Снимаем стартер на Дэу Нексия

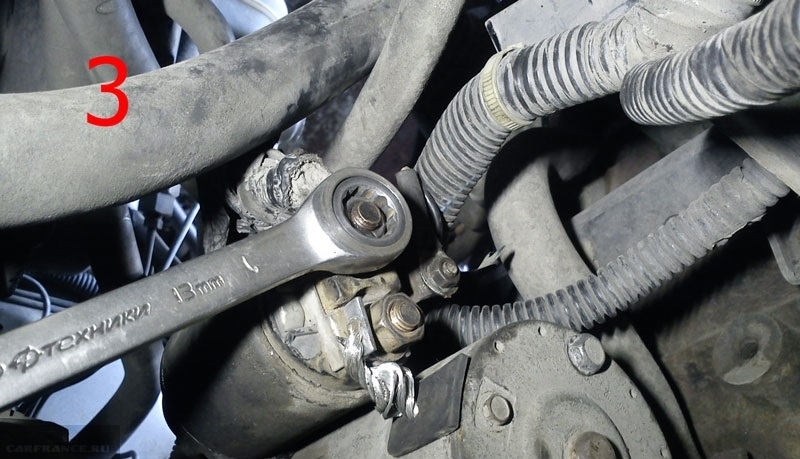

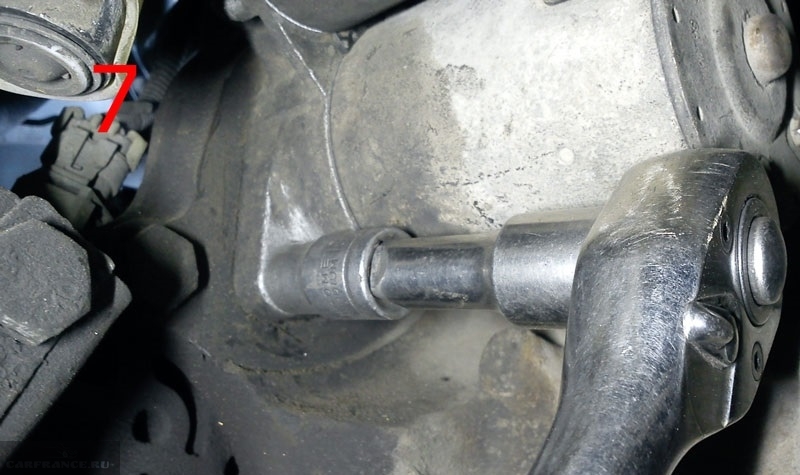

Маленькая хитрость: крепежный болт стартера удобнее отворачивать сверху короткими ключами.Происходит это следующим образом:

Заключение

Проводим диагностику, замену или ремонт стартера, устанавливаем узел на место в обратном порядке. Удачной всем работы и запуска двигателя с полуоборота.Перед установкой зачищаем клеммы.Смазываем наконечники литолом от коррозии.

Видео о том, как самостоятельно проверить работоспособность стартера

Как снять стартер на Дэу Нексия? Замена бендикса и втягивающего реле

Срок службы стартера Daewoo Nexia составляет в районе 100 000 (км) пробега.Стоит обратить внимание, что регламент ТО Daewoo Nexia предусматривает ремонт стартерного узла заменой изношенного стартера на полностью новый аналог. Но цена простейшего стартера находится на отметке 50$. И для многих водителей другого выхода не остается кроме как проводить узловой ремонт стартера.

Таким способом можно сократить финансовые издержки на ремонт до 10 раз!

Слабыми местами стартерного узла Дэу Нексия являются бендикс (приводная шестерня) и втягивающее реле. Рассмотрим в данном обзоре, как демонтировать стартер и провести замену вышеозвученных комплектующих.

Процесс съема и ремонта стартера

На данном этапе можно провести и осмотр зубчатого зацепления на маховике.

Узловой ремонт стартера

Стоит обратить внимание, что бендикс и втягивающее реле — это далеко не единственные возможные причины выхода стартера из строя. Стартерный узел еще имеет подверженные износу: щетки, ротор, статор, втулки.Перед ремонтом стартера обязательно и непременно нужно поводить комплексную диагностику стартерного узла. Эту работу сможет качественно осуществить только специалист высокой квалификации, который целенаправленно занимается ремонтом стартеров.

Замена втягивающего и бендикса проводится в следующем порядке:

Съемником снимаем стопорное колечко.

Что было использовано в процессе ремонта?

Нужны будут и новые комплектующие, такие как бендикс и втягивающее реле.

Дополнительная инфоромация

На неисправность втягивающего реле намекает отсутствие характерного щелчка, когда ключ зажигания переводится в положение «стартер».О неисправности бендикса может свидетельствовать отсутствие вращения маховика при запуске стартера. Чаще всего обламывается вилка. Но вместе с ней принято менять и бендикс, так как его зубчатое колесо со временем изнашивается, а сам корпус бендикса набивается абразивом.

Стартер Дэу Нексия: особенности работы и причины поломок

В электрооборудовании автомобиля DAEWOO NEXIA есть свои особенности, которые необходимо знать каждому сидящему за ее рулем этой машины водителю. Дело в том, что здесь применяется электрооборудование, постоянный напряженный ток которого имеет номинальное напряжение 12 В. Все оборудование в целом представляет собой однопроводную схему. За само питание ответственность на себя берут или аккумулятор (когда двигатель не работает), или генератор (или, наоборот, он находится на ходу).Что касается стартера, его функции заключаются в следующем: при повороте ключа зажигания, сразу же по его команде от аккумулятора электрический ток начинает поступать к стартеру. На последний воздействует магнит и тот соединяется с двигателем. Двигатель начинает крутиться, в нем загорается топливо и он заводится.Дэу Нексия Стартер

Что представляет собой эта деталь?

Взглянем на стартер. При визуальном осмотре этой детали у Дэу видно, что она выглядит как четырехполюсный четырехщеточный электродвигатель. Также он совмещен с планетарным редуктором и электромагнитным двухобмоточным тяговым реле.Если разобрать стартер Дэу на детали, то он можно выделить следующие составляющие:

Как детали взаимодействуют между собой?

Поворот ключа в замке зажигания машины Дэу (его переход в положение III) будет подавать напряжение от аккумуляторной батареи на тяговое реле. Якорь последнего переместит рычаг привода и шестерня муфты войдет в зацепление с зубчатым венцом маховика двигателя.

В этот же момент якорь тягового реле замкнет силовой контакты и в электродвигатель стартера будет подаваться напряжение от аккумуляторной батареи. После этого ротор стартера начнет поворачивать через плацентарный редуктор коленчатый вал у двигателя.

Но каким образом здесь можно избежать высокую частоту вращения стартера (и, соответственно, и его повреждения)? Сразу же после пуска, когда частота оборотов у шестерни еще превышает её же у стартера, дл этого разблокируется и начинает пробуксовывать муфта свободного хода.

На самом деле все вышеописанное происходит в течение 10 секунд. А если температура ниже нуля, то допускается, что стартер будет работать до 15 секунд.

Проблемы в работе

Несмотря на непростое устройство, которое представялет собой стартер Дэу, при небольших поломках его совсем несложно будет вернуть в обратное работоспособное состояние. Для этого достаточно знать причину.Например, если не срабатывает тяговое реле, первоисточников ее возникновения может быть множество. Если при включении стартера DAEWOO NEXIA не вращается якорь и не срабатывает тяговое реле, то, возможно, все дело всего лишь в разряженной аккумуляторной батарейке. Как вариант причины может быть замыкание или обрыв сети в реле. Те же самые причины (совместно с окислением клемм аккумуляторной батареи могут быть и в том случае, если при включении тяговое реле срабатывает, но якорь вращается слишком медленно.

Включился стартер, но не вращается якорь и не работает маховик? Проблему можно решить заменой муфты, привода или маховика (в зависимости от поломки).

Возможно, что повреждены только лишь зубья шестерни привода или маховика (тоже будет достаточно замены). Хотя иногда проблема оказывается совсем незначительной — просто ослаблено крепление стартера (для устранения этого недостатка нужно будет всего лишь подтянуть гайки крепления).В любом из указанных случаев, конечно же, можно отремонтировать и стартер и самостоятельно. Однако следует помнить о том, что в модели Дэу Нексия подобная запчасть находится на задней стороне двигателя. Это означает, что подобную работу можно будет проводить только на смотровой яме, эстакаде или подъемнике. Сверху открутить и снять его из-под впускного коллектора будет очень проблематично (к тому же, велика вероятность пораниться).

Так что если у вас нет соответствующего опыта, в случае поломки можно смело обращаться в специализированные автомастерские, где быстро и недорого решат подобную проблему.

Проблемы в работе стартера автомобилей Дэу Нексия, Матиз и Ланос

Устройство стартерного механизма на ДэуНа автомобилях Дэу, в том числе моделей Матиз и Ланос, стартер выполняет достаточно важную функцию. В частности, когда водитель проворачивает ключ в замке, аккумулятор начинает передавать напряжение устройству.

Стартер крутит в тот момент, когда на него начинает воздействовать магнит, в результате чего он начинает соединяться с силовым агрегатом. Мотор запускается в результате воспламенения топливо-воздушной смеси.

Если вы посмотрите на стартер Дэу Матиз или любой другой модели авто, то увидите, что он визуально выглядит как четырехполюсный электромотор. Сам узел совмещен с планетарным механизмом, а также электромагнитным двухобмоточным реле.

Взаимодействие деталей между собой

Бендикс стартера на НексииКак сказано выше, при повороте ключа зажигания на автомобиле, то есть когда ключ переходит в третье положение, от АКБ поступает напряжение на тяговое реле. Реле оснащено так называемым якорем, который осуществляет перемещение рычага привода. В результате шестеренка муфты попадает в зацепление с зубчатым элементом маховика силового агрегата. В данный момент якорь также осуществляется замыкание силовых контактов и электромотор узла начинает передавать заряд и АКБ. Далее ротор устройства будет проворачивать коленчатый вал мотора через плацентарный редуктор.

Разумеется, для нормальной работы узел не должен иметь слишком высокую частоту, поскольку это может привести к его поломке.

После того, как осуществляется запуск, когда частота оборотов у шестеренки будет выше, происходит разблокировка, в результате чего в работу вступает муфта свободного хода. Вся эта процедура осуществляется на протяжении десяти секунд. В том случае, если температура воздуха будет отрицательной, узел может функционировать не более пятнадцати секунд (автор видео о ремонте втягивающего реле — Александр Мовчан).

Основные неисправности стартера

Итак, как быть, если автомобиль не заводится и как быть, если стартер не крутит? Для начала, разумеется, нужно разобраться в основных неисправностях узла.

Видео «Разбор и ремонт механизма Нексии»

Подробная инструкция по демонтажу, разбору и ремонту стартера на Нексии представлена на видео ниже (автор ролика — Ремонтируем сами).

Daewoo Nexia 2008 года. РАЗБОРКА СТАРТЕРА

Головкой «на 13» отворачиваем гайку нижнего контактного болта тягового реле……и снимаем наконечник провода.

Головкой Е5 отворачиваем три винта крепления тягового реле…

…и снимаем его.Ключом «на 10» отворачиваем два стяжных болта…

…и отсоединяем корпус стартера вместе с якорем от передней крышки.

Головкой Е7 отворачиваем два винта крепления задней крышки к пластине щеткодержателя…

Извлекаем из корпуса стартера якорь с щеткодержателем.

Снимаем щеткодержатель с якоря.

Снимаем защитную крышку планетарного механизма…

…и уплотнительное кольцо.

Вынимаем три шестерни редуктора.

Вынимаем резиновую опору рычага привода.

Снимаем вал привода с рычагом

.и отсоединяем рычаг.
Опираясь губками рожкового ключа «на 13» на ограничительное кольцо муфты, наносим удары молотком по ключу и спрессовываем ограничительное кольцо.

Поддев отверткой стопорное кольцо…

…снимаем его с вала.Снимаем с вала ограничительное кольцо…

…и привод с обгонной муфтой (бендикс).

Снимаем с вала коронную шестерню планетарного редуктора.
Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе якорь лучше заменить. Задиры и наволакивание бронзы от подшипников на шейки вала якоря устраняем самой мелкой шкуркой с последующей полировкой.

Омметром проверяем обмотку якоря на короткое замыкание.Сопротивление должно быть очень большим (стремиться к бесконечности). Неисправный якорь заменяем.

Проверяем держатели изолированных щеток на замыкание с «массой».

Сопротивление должно быть очень большим (стремиться к бесконечности). В противном случае щеткодержатель заменяем новым.
Сборку стартера выполняем в обратной последовательности. Смазываем шестерни планетарного редуктора смазкой ШРУС-4.

Ограничительное кольцо устанавливаем на место при помощи раздвижных пассатижей.
Устанавливаем рычаг привода так, чтобы выступы рычага были обращены к обгонной муфте.

Резиновую опору рычага привода устанавливаем металлической вставкой к рычагу привода.

Тяговое реле устанавливаем так, чтобы его управляющий вывод был расположен с правой стороны (показано стрелкой).

Как Снять Стартер На Дэу Нексия

Снятие стартераПотому что мощнейший стартер дизеля должен развивать значимый вращающий момент, то он оснащен дополнительно, в крышке со стороны коллектора, креплением (3).

Снятие магнитного переключателя

Daewoo Nexia — Снятие и разбор стартера (замена бендикса)

Снятие стартера Дэу Нексия, замена бендикса Дэу Нексия 8 клапанов

Подмена щеток стартера

Если стартер отрешается работать, то, может быть, щетки только заклинены (если они не изношены до малого размера). Для подмены Для вас будет нужно мощнейший паяльничек минимум на 150 Вт. Если у Вас его нет, то нужно обратиться в автомастерскую к авто электрику, при всем этом снимая и устанавливая стартер без помощи других. Там Ваш стартер, не считая того, будет проверен на наличие механических и электронных дефектов.

Если на снятом стартере сильно выражены следы износа, к примеру, сильно втянутый коллектор, следы обгорания или пластинки якоря цепляются за корпус, то значит, сильно разбиты подшипники якоря, либо пришла в негодность обмотка статора в корпусе.

Снятие стартера Дэу Нексия, замена бендикса Дэу Нексия 8 клапанов. — Приколы — видео смотреть

2 лет назадСтартёр автомобиля может преподнести сюрприз. Не работающий стартер частая проблема при отсутствии запуска. На видео показана частая причина когда стартер не крутит. Автор видео: Валерий Чкалов. ________________________________________________________________ Наглядные и подробные рекомендации для самостоятельного технического обслуживания и ремонта автомобилей. Имея оборудованное место, набор инструмента и руки, автолюбитель может выполнить большинство операций по обслуживанию своего автомобиля. Ремонт автомобиля это определенный порядок не сложных операций. На канале собраны технически грамотные обзоры по обслуживанию от разных авторов. Канал не планирует коммерческую монетизацию. Основной задачей подборки является раскрутка товарного знака ARBIX. ARBIX – это автомобильная онлайн платформа, гид по автомобильным услугам.

Площадка предстовляет собой маркетплейс с простыми и удобными механизмами. Система предлагает передовые схемы коммуникации и предвидит будущее автомобильной индустрии http://www.arbix.by/

Для того что бы хоть как то ослабить тормозной механизм и снять барабан, пришлось обрубить тросик стояночного тормоза! После чего, всё же удалось сбить тормозной барабан не разбивая его на куски.

Барабан так или иначе пришёл в негодность! В результате пришлось снять весь тормозной механизм и заглушить тормозной цилиндр, открутив от него магистраль и уложив в цилиндр небольшой кусочек резины прикрутить магистраль обратно! Этот метод даёт временно использовать автомобиль без утери тормозной жидкости, что бы добраться до места ремонта. В результате окончания ремонтных работ, были заменены: — Тормозной цилиндр — Тормозные колодки — Трос стояночного тормоза — Прокачены тормоза2 лет назадЧистка дроссельной заслонки и датчика холостого хода (Pxx) Daewoo nexia Если Ваш двигатель стало потряхивать сильней чем обычно или плавают обороты. В этом случае может быть забита дроссельная система или регулятор холостого хода (дэу нексия). В противном случае нужно проверять свечи и бронепровода. Будем рады Вашим лайкам и комментариям Подписывайтесь на канал Наша группа: http://vk.
