Daewoo Nexia ◄ⓌⒺⓉ_ⒶⓈⓅⒽⒶⓁⓉ► › Бортжурнал › Часть 3:-Подключение: Зеркала Лада Гранта Лифтбэк на DAEWOO NEXIA.
Всем привет. Веду журнал с адским опозданием, делаю записи чисто для себя. Рассказывать о подключении особо нечего, зеркала ВАЗовские, проводка универсальная тоже ВАЗовская, поэтому проблем особо не было с подключением. В интернете с лёгкостью нашёл схемы подключения на ВАЗ, ею оказалась схема от ВАЗ 2110 и ВАЗ 2121, разница у них только во внешнем виде джостика:
Я выбрал джостик от НИВЫ, мне он показался более удобный, ну и вид по симпатичнее.
Схемы у них как я понял одинаковые подключения (именно узлов зеркал, а не подключения к штатной проводки авто). Схема по которой я подключал:

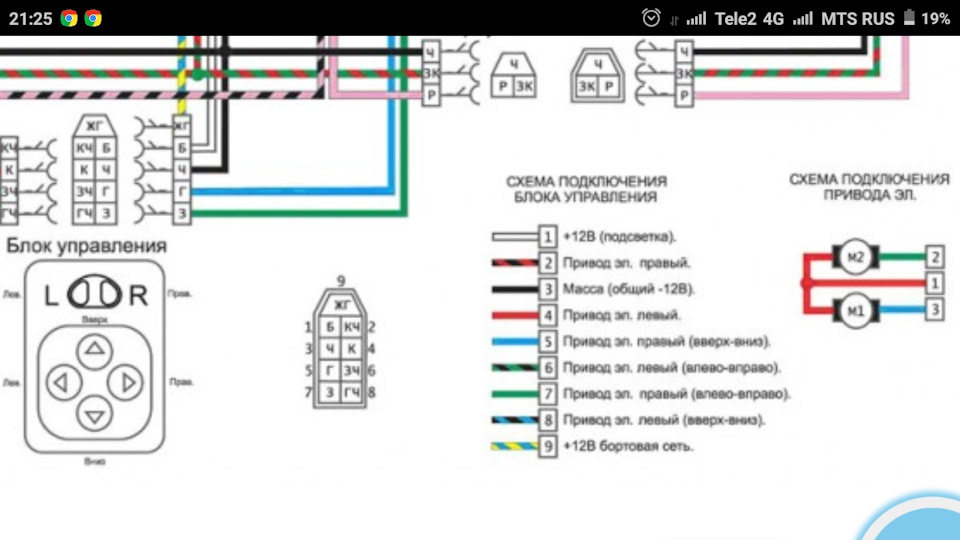

Вот скрин схемы нужных мне обозначений:
Но было место быть и ещё одной рисованной схемы, на которую я тоже поглядывал, сравнивал:

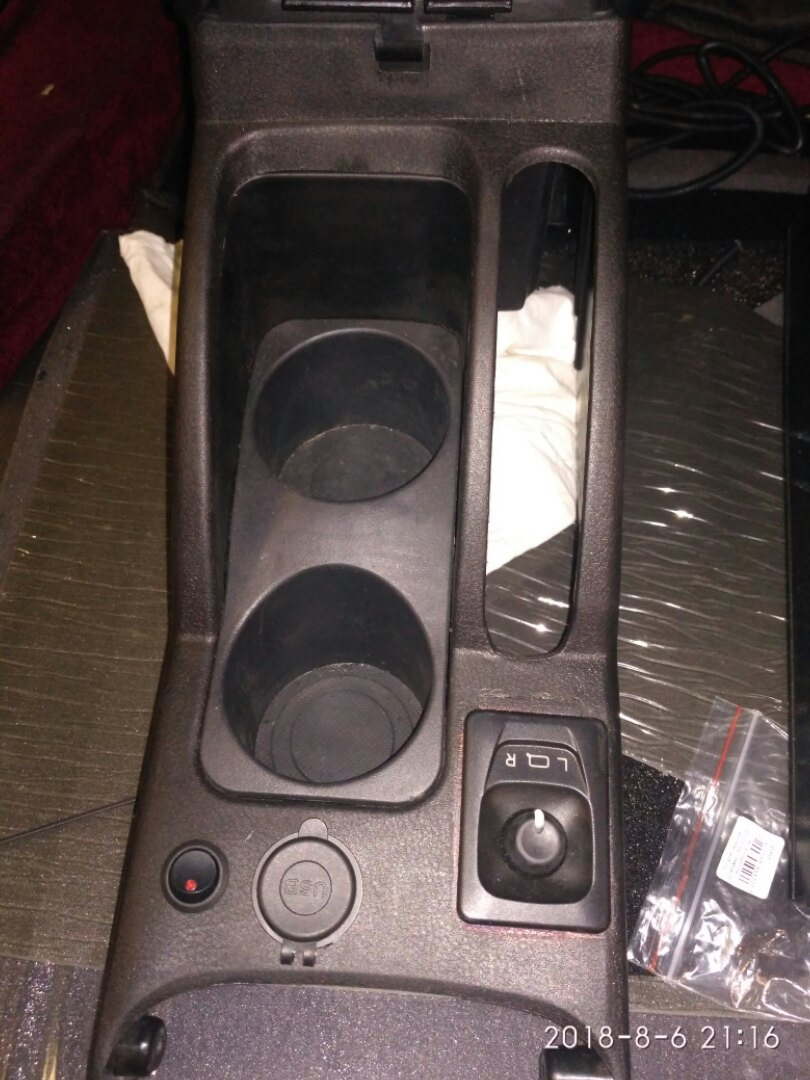

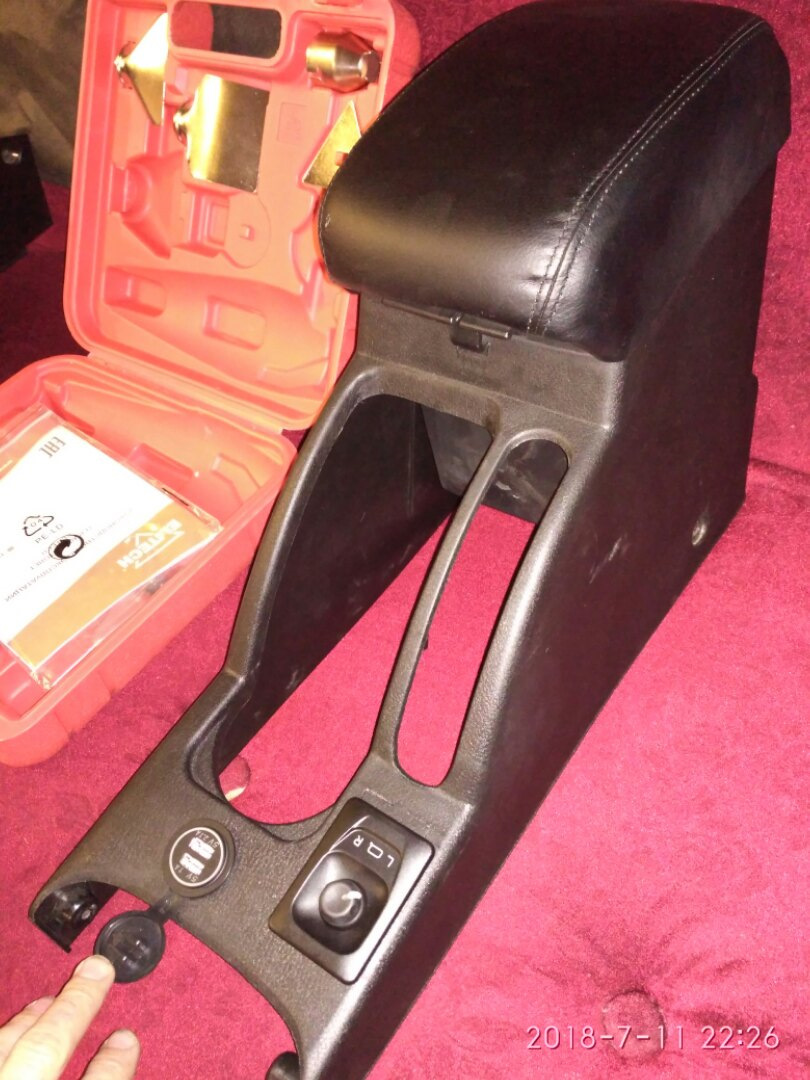

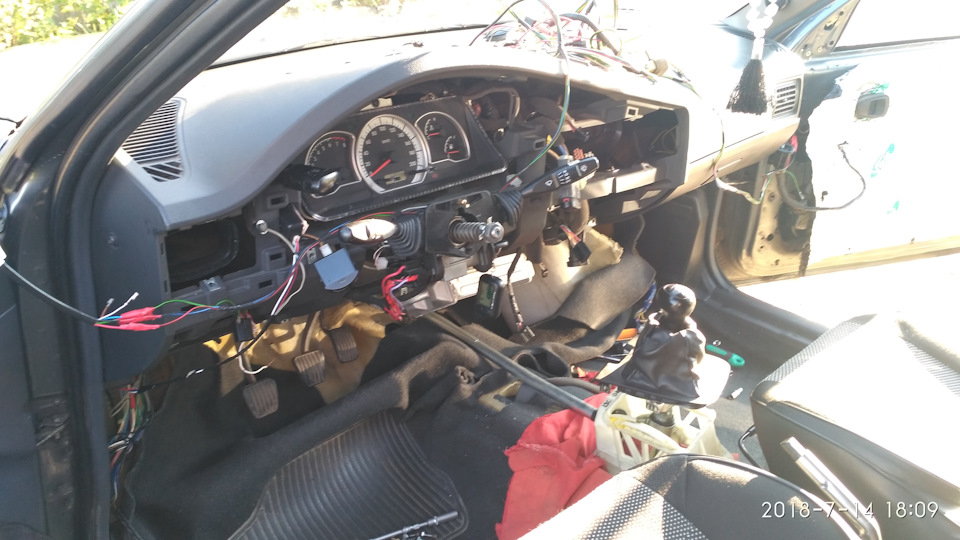

В начале я искал место куда установить джостик, самое простое было, это на двери водительской, но для него нет там места нигде, второй вариант это на торпеде, рядом с кнопками открытия багажника и бензобака, но мне это место совсем не нравилось, в итоге решил тянуть джостик к подлокотнику, благо длины универсальной проводки с лихвой хватало:
Так же рядом установил маленький выключатель для обогрева зеркал, всё подключено через предохранитель и реле, безопасность прежде всего:

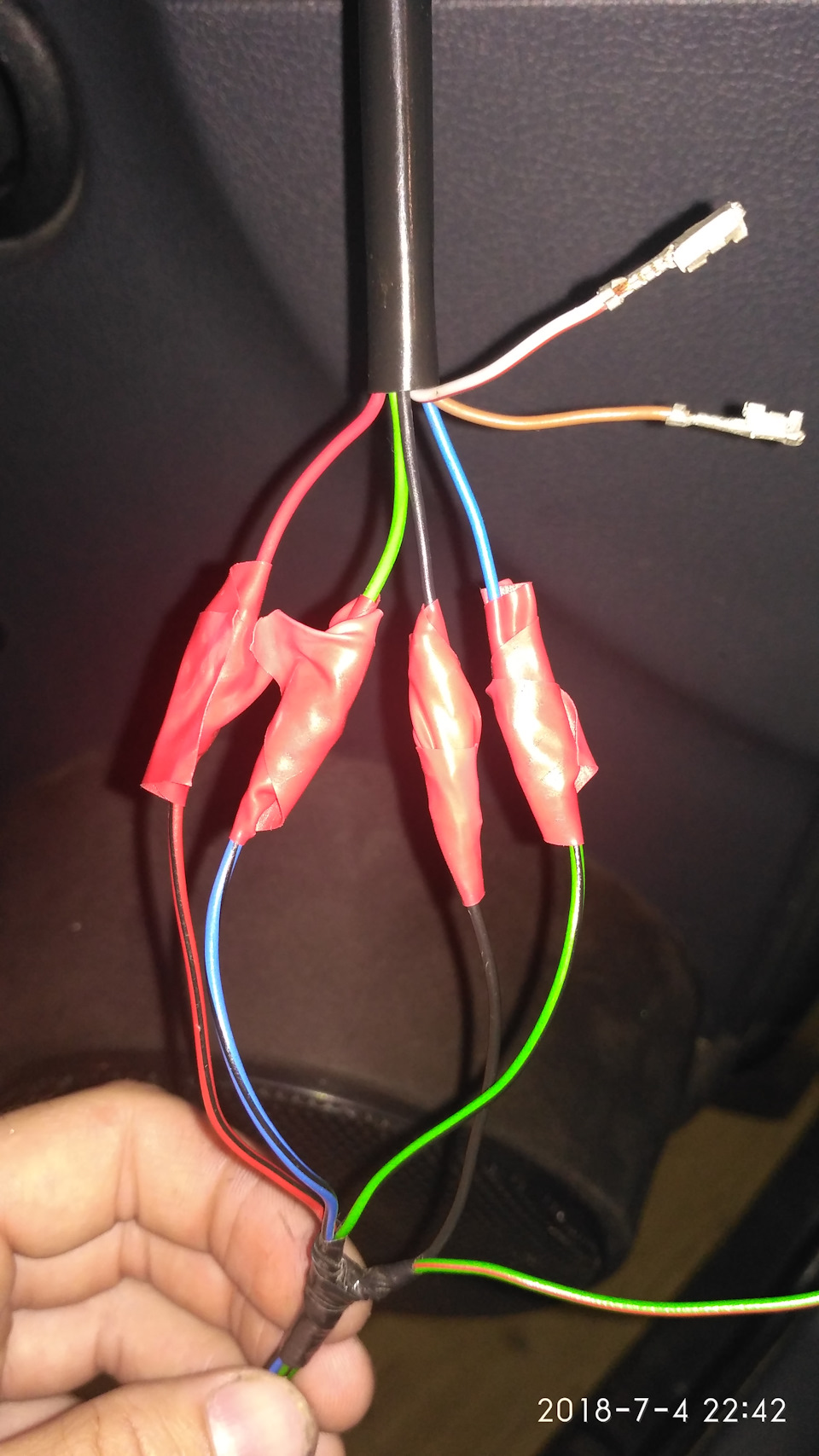

Вот так примерно для левого зеркало всё выглядит:

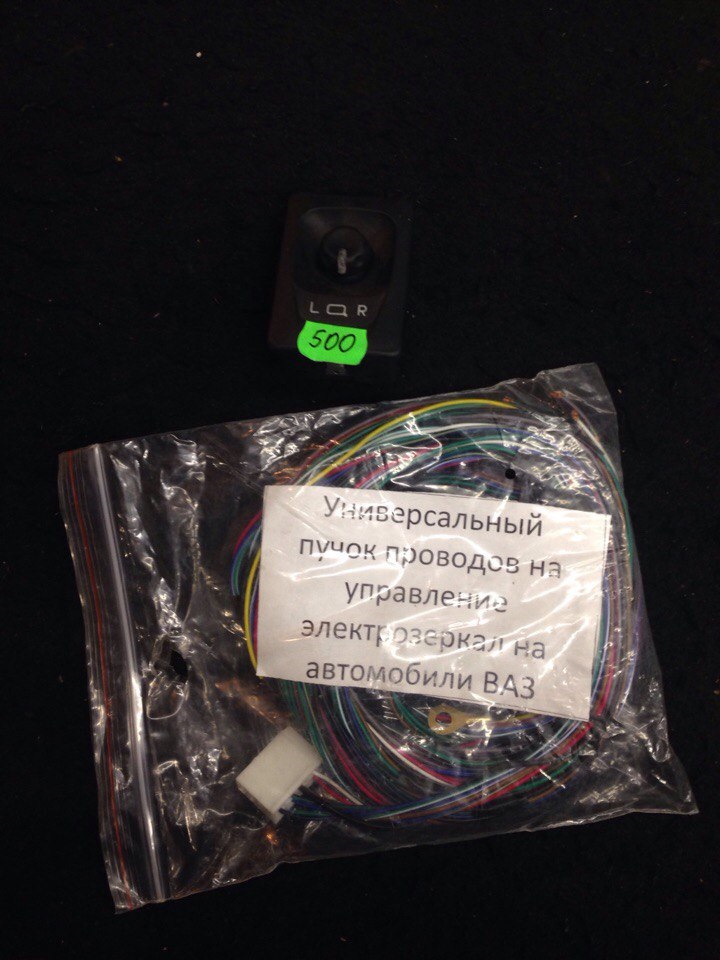

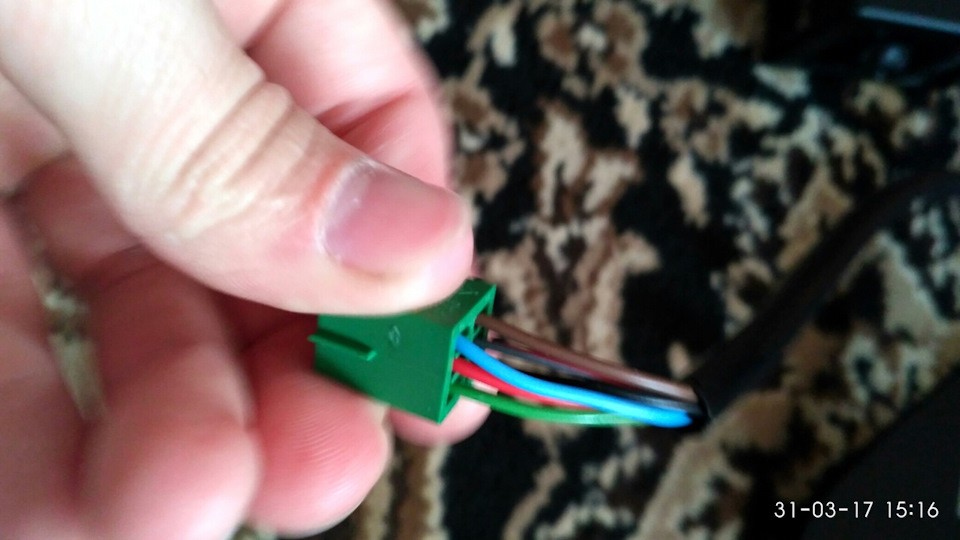

Универсальная проводка состоит из трёх жгутов (хвостов), это два хвоста на левое и правое зеркало и третий хвост, он получается почти по середине выходит между правым и левым, это сама колодка на джостик + три провода для подключения питания:
ЖЁЛТЫЙ С ГОЛУБОЙ ПОЛОСОЙ — питание «12+»
ЧЁРНЫЙ — общая масса «-«
ЗЕЛЁНЫЙ С КОРИЧНЕВОЙ ПОЛОСОЙ — обогрев зеркал, подключил отдельно от обогрева заднего стекла на отдельный тумблер через предохранитель и реле
БЕЛЫЙ — подсветка джостика, накидывается на габариты

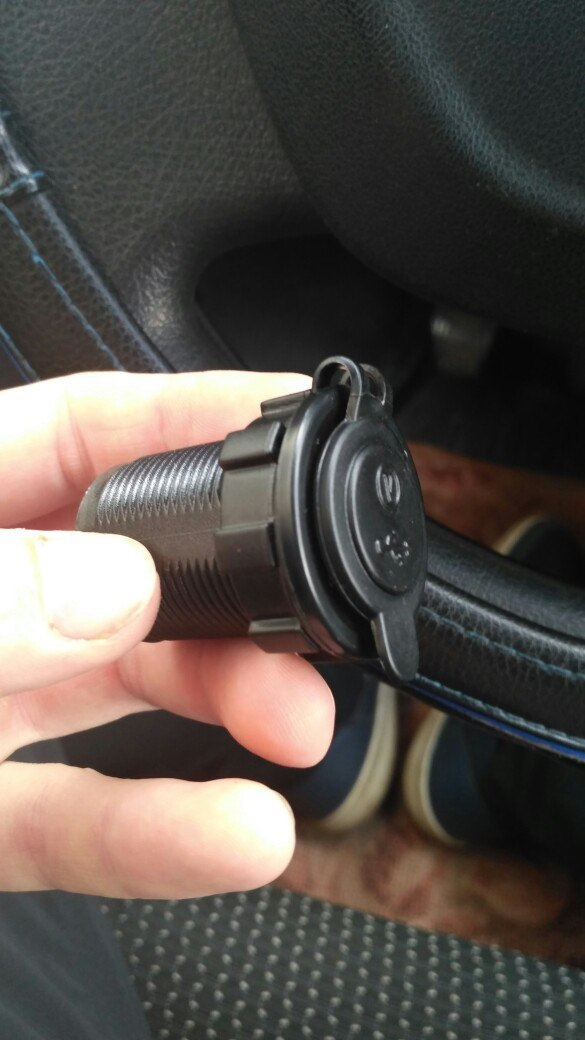

все три провода удачно подключаются к прикуривателю, через предохранитель, при этом зеркала работают только при включенном зажигании, что меня более чем устраивало.
Зеркала от гранты на нексию
Самостоятельная Установка обогрева зеркал на Daewoo Nexia не требует особых затрат, проста, и под силу практически любому владельцу нексии!
Вначале снимаем зеркала с машины, для дальнейшей работы с ними в домашних условиях. Аккуратно и равномерно вытягиваем зеркальный элемент из корпуса зеркала — он идет очень неохотно. Крепление осуществляется на защелках по центру.
Для устройства обогрева зеркал были куплены зеркала с обогревом от автомобиля ВАЗ-2109. Купить такие зеркала можно практически в любом автомобильном магазине. Некоторые предлагают зеркальные элементы от ВАЗ-2110, но мы не рекомендуем их — они больше элементов от нексии, и приходится удалять много обогревающих дорожек.
Как вариант, можно заказать только обогревающий элемент в «Ониксе»
Еще один довольно хороший вариант — заказываем новые зеркальные элементы с обогревом Mabitek (стоимость порядка 500 руб. за каждый). Код Exist.ru 21249706 или 21249707 (левый), 21249709 (правый)
Отклеиваем на зеркальном элементе от ВАЗ-2109 рамку от самого зеркала. Зеркальный элемент от нексии, чтобы отсоединить от рамки, необходимо предварительно нагреть (напр., над газовой плитой).
Зеркальный элемент нексии не на скотч приклеен, а вставлены в саму пластиковую рамку. Поэтому греем рамку феном, и сдергиваем пластиковую рамку с угла зеркального элемента (который около 120 градусов)
Выкручиваем три самореза, которые крепят корпус зеркала к треугольной накладке. Запускаем двужильный провод в отверстие, куда уходят тросики регулировки зеркала, и проводим провод и через корпус зеркала, и через треугольную накладку.
Тот конец провода, который будет подсоединяться к обогреву зеркального элемента, оставляем с достаточным запасом
Прикручиваем обратно корпус зеркала к треугольной накладке. На концы провода, которые будут подсоединяться к зеркальному элементу, одеваем контакты для подключения к обогреву, и кембрики
Вставляем зеркальный элемент в корпус, питание подключаем к обогрева заднего стекла, и далее собираем по аналогии с Электрозеркала с подогревом. Отдельно подсоединять (через отдельное реле) не стоит, т.к. по сравнению с задним стеклом, потребляет энергию мало
Один из выведенных проводов подсоединяем скруткой к толстому сиреневому проводу обогрева заднего стекла (красная стрелка на фото). Подсоединяться лучше всего в колодке, она находится в ногах водителя, за накладкой слева от педали сцепления.
Второй провод заводим под болт крепления колодки, на массу (синяя стрелка на фото). Хотя, как вариант, провод подключения массы можно было подключить на массу непосредственно под болтик крепления зеркала к двери
На просторах драйва наткнулся на интересную запись про альтернативу штатным зеркалам нексии.
Вдохновил меня на это www.drive2.ru/l/6816684/
Как оказалось найти их не просто было в люксовом исполнении, нашёл группу #, где мне Владимир Калинкин, админ группы уже выслал долгожланную, посылку, к зеркалам заказал универсальную проводку для подключения и джостик. На сайте, фото цвета зеркал прям как мне казалось моего цвета, но я ошибся.
Подскажите от гранты подойдут зеркала на ксюху?
Поменял сцепление начало вести
by Adminrive · Published 15.07.2015
Почти до конца раздался стук глухой
by Adminrive · Published 15.05.2015
Знающие люди аодскажите по какой причине может быть очень большой расход
by Adminrive · Published 25.10.2014
2 комментария
Подойдут, только одно отверстие в двери нужно переделать.чуть не совпадает.
Daewoo Nexia Ксюндрик › Бортжурнал › Боковые зеркала с электроприводом и п/п
Родные зеркала нексии в принципе неплохие (особенно после жигулей), но приобретая машину GLE было сюрпризом что регулировка зеркал ручная и чтобы отрегулировать правое зеркало (например при параллельной парковке вдоль арыка или бордюра) надо было перегибаясь через весь салон дергать за рычажок, которые к тому же норовил отломаться- так туго ходил.
Поэтому найдя в интернете описание зеркал тольяттинской фирмы ИПРОСС долго облизывался т.к. они осуществляют поставку только по России. Но благодаря клубню с форума nexia-club.ru удалось их получить.
Помимо электрорегулировки у зеркал есть подогрев и повторитель поворотников.
Заказал окраску в цвет графит, также на сайте есть несколько вариантов окраски.
Также из плюсов — антибликовое покрытие и увеличенная зона обзора за счет того что оба зеркала сферические.
Из минусов это конечно же приложенная схема подключения- очень много нестыковок в цвете проводов, но это решаемо.
Также из-за размеров не устроил прилагаемый джойстик управления.
Для его установки надо было резать торпедку.
Можно было установить джойстик от эсперо
но не нашел (exist-а в Ташкенте к сожалению нет 🙁 )
Фотки эсперовского (Roman_SL) и лачетиевского (Сергей 505) джойстиков взяты с форума нексия клуба
Задушив в себе жабу также купил подиум и джойстик управления фирмы Madaniplast, разработанный специально для нексии и имеющий приятную зеленоватую подсветку.
Провозился с установкой полдня, зато уверен в том что все провода подключены надежно.
Больше всего гемора было с протаскиванием проводов через гофру (особенно было весело, когда осознал что т.к. джойстик размещен на двери +12, подсветку и массу можно взять в самой двери, вытаскивал 3 провода обратно)
Очучения — высший класс. Немного надо привыкнуть к водительскому зеркалу т.к. повторюсь оно сферическое в отличие от родного прямого.
